垃圾焚烧炉选型问题
浅谈垃圾焚烧发电设备的选型及其节能减排

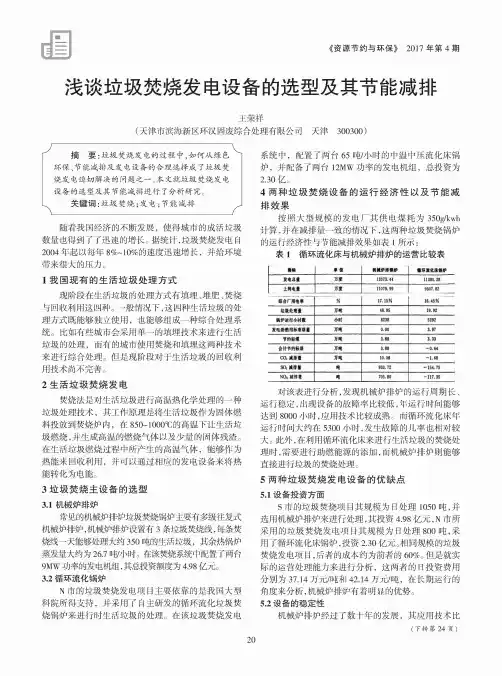

浅谈垃圾焚烧发电设备的选型及其节能减排王荣祥(天津市滨海新区环汉固废综合处理有限公司夭津300300)摘要：垃圾焚烧发电的过程中，如何从绿色 环保、节能减排及发电设备的合理选择成了垃圾焚烧发电迫切解决的问题之一。
本文就垃圾焚烧发电设备的选型及其节能减排进行了分析研究。
关键词：垃圾焚烧；发电；节能减排随着我国经济的不断发展，使得城市的成活垃圾 数量也得到了了迅速的增长。
据统计，垃圾焚烧发电自 2004年起以每年8%〜10%的速度迅速增长，并给环境 带来很大的压力^1我国现有的生活垃圾处理方式现阶段在生活垃圾的处理方式有填埋、堆肥、焚烧 与回收利用这四种。
一般情况下，这四种生活垃圾的处 理方式既能够独立使用，也能够组成一种综合处理系 统。
比如有些城市会采用单一的填埋技术来进行生活 垃圾的处理，而有的城市使用焚烧和填埋这两种技术 来进行综合处理。
但是现阶段对于生活垃圾的回收利 用技术尚不完善。
2生活垃圾焚烧发电焚烧法是对生活垃圾进行高温热化学处理的一种 垃圾处理技术，其工作原理是将生活垃圾作为固体燃 料投放到焚烧炉内，在850〜1000°C的高温下让生活垃 圾燃烧，并生成高温的燃烧气体以及少量的固体残渣。
在生活垃圾燃烧过程中所产生的高温气体，能够作为 热能来回收利用，并可以通过相应的发电设备来将热 能转化为电能。
3垃圾焚烧主设备的选型3.1机械炉排炉常见的机械炉排炉垃圾焚烧锅炉主要有多级往复式 机械炉排炉，机械炉排炉设置有3条垃圾焚烧线，每条焚 烧线一天能够处理大约350吨的生活垃圾，其余热锅炉 蒸发量大约为26.7吨/小时。
在该焚烧系统中配置了两台 9M W功率的发电机组，其总投资额度为4.98亿元。
3.2循环流化锅炉N市的垃圾焚烧发电项目主要依靠的是我国大型 科院所得支持，并采用了自主研发的循环流化垃圾焚 烧锅炉来进行时生活垃圾的处理。
在该垃圾焚烧发电系统中，配置了两台65吨/小时的中温中歷流化床锅 炉，并配备了两台12M W功率的发电机组，总投资为 2.30 亿。
城垃圾焚烧发电厂锅炉炉型的选择
城市垃圾焚烧发电厂锅炉炉型的选择摘要：介绍了某地级市新建城市垃圾焚烧厂焚烧炉炉型的确定方案，结合该城市生活垃圾特性和环境特点，通过工艺过程和技术经济的分析与比较，为焚烧炉炉型的选择提供参考。
关键词：生活垃圾；热值；焚烧；流化床；炉排炉1概述某地级市(川西南)垃圾焚烧发电厂项目，厂址距市中心约30公里，紧邻城市垃圾填埋场。
设计规模800t/d，焚烧处理该市以及周边区县的城市生活垃圾，并利用余热发电。
项目建设2条焚烧线，选用2台额定处理量为400t/d，最大处理量500 t/d的垃圾焚烧炉，单台余热锅炉额定产蒸汽量42以亿最大产蒸汽量48t/h。
1.1垃圾特点重庆市环境卫生监测站于2010年12月对该市及周边地区的生活垃圾就成分、含水率、热值进行检测。
从检测结果看出该市及周边地区的生活垃圾具有如下特点：(1)含水率高。
一般约在50%〜60%,而发达国家约为 25〜45%；(2)热值较低。
收到基垃圾平均低位发热值为3200〜4500 kJ/kg,发达国家为 8300〜12500kJ/kg；(3)成分复杂。
由于该市城市垃圾未实行分类收集和分检，同时由于不同地域、不同季节、不同生活水平也使垃圾的成分相去甚远，垃圾中的有机物和可燃物比例低于沿海等发达城市。
1.2垃圾热值确定该城市生活垃圾化学特性见表1：014.png对该市生活垃圾的热值情况分析如下：(1)参考本地垃圾和周边垃圾热值状况。
成都市2004 年一月至九月垃圾热值在2219〜9353kJ/kg之间波动，平均热值为5557kJ/kg。
重庆市2001年一月至2001年十二月垃圾热值在3874〜5204kJ/kg之间波动。
(2)垃圾热值随季节波动情况：一年内夏季热值最低，冬季最高，相差1465〜2930kJ/kg。
(3)常年垃圾热值波动范围：垃圾处理厂运行期30年，根据我国经济增长水平，随着市民生活水平逐步提高，垃圾热值相应增大，沿海经济发达地区的垃圾热值明显高于内地城市就是例证。
论述生活垃圾焚烧发电厂的炉型选择
论述生活垃圾焚烧发电厂的炉型选择【摘要】本文对设计中焚烧炉炉型的选择进行了探讨与分析。
分析认为，炉排炉及循环流化床焚烧炉与机械炉排焚烧炉相比，在燃料的适应性、二次污染物排放、灰渣综合利用，以及低热值垃圾焚烧处理方面具有明显优势。
建议垃圾焚烧应尽可能选用循环流化床锅炉。
【关键词】垃圾发电；垃圾焚烧；循环流化床；焚烧炉；炉排炉目前，世界上焚烧炉的种类较多，主要为四大类型：炉排型垃圾焚烧炉、流化床垃圾炉、回转窑垃圾焚烧炉和垃圾热解气化焚烧炉。
下面对这四种炉型分别进行介绍。
1 炉排炉型焚烧炉机械炉排炉技术作为世界主流的垃圾焚烧炉技术，技术成熟、可靠，其应用前景广阔，发展空间较大。
这种焚烧炉因为具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前在处理城市垃圾中使用最为广泛的焚烧炉。
该类型焚烧炉型式很多，主要有固定炉排（主要是小型焚烧炉）、链条炉排、滚动炉排、倾斜顺推往复炉排、倾斜逆推往复炉排等。
为使垃圾燃烧过程稳定，炉排型焚烧关键是炉排。
炉排的布置、尺寸、形状随着垃圾水分、热值的差异以及生产厂商的不同而不同，炉排有水平布置，也有呈倾斜15°-26°布置，炉排设计分为预热段、燃烧段、燃烬段，段与段之间可以有垂直落差，也可没有落差。
垃圾在炉排上着火，热量不仅来自上方的辐射和烟气的对流，还来自垃圾层内部。
在炉排上已着火的垃圾在炉排的特殊作用下，使垃圾层强烈地翻动和搅动，引起垃圾底部开始着火，连续的翻动和搅动使垃圾层松动，透气性加强，有助于垃圾的着火和燃烧。
炉拱设计要考虑烟气流有利于热烟气对新入垃圾的热辐射预热干燥和燃烬区垃圾的燃烬。
配风设计要确保空气在炉排上垃圾层分布均匀，并合理使用一、二次风。
对于成分复杂的垃圾，炉温太高时，物料熔融结块，炉排、炉壁易烧坏，同时产生过多的氧化氮；炉温太低时，烟气滞留时间过短，产生不完全燃烧，对人体有严重危害的二恶英难以完全分解。
因此，炉膛出口温度应保证不低于850℃，烟气滞留时间不低于2s。
垃圾焚烧电厂焚烧炉炉型选择探讨
垃圾焚烧电厂焚烧炉炉型选择探讨【摘要】作为垃圾焚烧的重要设备，性能优越的焚烧炉对于提高电厂垃圾焚烧的效率和综合效益具有重要作用。
本文首先介绍了垃圾焚烧电厂焚烧炉的常见炉型，然后对焚烧炉炉型进行综合比较选择，以期为相关技术与研究人员提供参考。
【关键词】垃圾焚烧电厂；焚烧炉；炉型选择作为一种新型能源技术，垃圾焚烧是实现垃圾减容化、资源化和稳定化的重要手段。
焚烧炉是垃圾焚烧电厂垃圾处理的基本设备类型，因当前垃圾成分复杂度及热值不断增加，垃圾焚烧系统及焚烧炉的炉体结构也出现了较多改进。
焚烧炉的构造设计应满足垃圾在炉内的燃烧温度、停留时间、烟气在炉内的停留时间与紊流等要求，才能保证气体与固体燃烧充分、二恶英与恶臭得到抑制。
因此，加强有关垃圾焚烧电厂焚烧炉性选择研究，对于改善电厂垃圾焚烧水平具有重要的现实意义。
1.垃圾焚烧电厂焚烧炉的常见炉型1.1循环流化床焚烧炉（1）原理：通过料斗将垃圾投入到双螺旋桨给料机内，利用波轮机及链板机输送到炉内；垃圾同床料经过混合、烘干、升温、燃烧等流程进行处理，燃烧后的废物经过排渣口输送至除渣系统中，旋风分离器则将延期中的气体与颗粒分离，分离完成的物料会重新输送至燃烧室，待排渣冷却后，将沙与大体积不燃物分离，再将沙送回至炉中；空气通过布风板进入炉内，垃圾燃烧充分；在燃烧时输送进炉内的冷水会被转化为水蒸气或过热蒸汽，再通过集汽箱排出。
[1]（2）优点：①过剩空气系数较低，且利用分级送风方式，NOx生成量较少；②依据该炉型设计理论，流化床能保证空气与可燃垃圾接触充分，因此其燃烧速率较快，且燃烧完全，酌减率在2%以下；③流化床具有广泛的适用性，可对林产工业废物、污水厂污泥、农业废弃物、低品位煤、生活垃圾、炼油厂焦油及渣油等多种废弃物进行处理；④流化床内为安置可转动机械设备，结构简单，成本较低。
（3）缺点：①需使用燃煤辅助燃烧，依据国内部分政策规定，掺煤部分的电量不得享受电价优惠，在当前煤炭成本较高的状况下，掺煤会在一定程度上影响电厂经济效益；②空气鼓入压力过高，焚烧炉本体阻力较大，动能消耗相对较多；③因砂体需连续翻动，容易磨损耐火内衬构件；烟气流速较大，容易对焚烧炉造成严重磨损和冲刷；所以焚烧炉运行寿命相对较短，标准的7200年运行小时数实际运行小时数通常在7000小时以下；④流态化焚烧造成烟气粉尘含量较大，烟气净化系统负荷过高，除尘成本增加；⑤为确保炉内垃圾的充分流化，需严格控制进入炉内垃圾的尺寸，在垃圾进炉前选开展一系列粉碎及筛选处理，以提高颗粒尺寸的均匀度，通常破碎颗粒粒径需低于15cm，这容易对工作环境造成污染；且配套的辅机故障率较高，动能消耗过大。
焚烧炉的选型原则是什么
焚烧炉的选型原则是什么焚烧炉的结构型式与废物的种类,性质和燃烧形态等因素有关.不同的焚烧方式有相应的焚烧炉与之相配合.通常根据所处理废物对环境和人体健康的危害大小,以及所要求的处理程度,将焚烧炉分为城市垃圾焚烧炉,一般工业废物焚烧炉和危险废物焚烧炉三种类型.不过,更能反应焚烧炉结构特点的分类方法,是按照处理废物的形态,将其分为液体废物焚烧炉,气体废物焚烧炉和固体废物焚烧炉三种类型.固体废物焚烧炉种类繁多,主要有炉排型焚烧炉,炉床型焚烧炉和沸腾流化床焚烧炉三种类型.但每一种类型的炉子又视其具体的结构不同又有不同的型式,具体分为以下几种类型:炉排型焚烧炉将废物置于炉排上进行焚烧的炉子称为炉排型焚烧炉.(a)固定炉排焚烧炉固定炉排焚烧炉只能手工操作,间歇运行,劳动条件差,效率低,拨料不充分时导致焚烧不彻底.(b)活动炉排焚烧炉活动炉排焚烧炉,即为机械炉排焚烧炉.炉排是活动炉排焚烧炉的心脏部分,其性能直接影响垃圾的焚烧处理效果,可使焚烧操作自动化,连续化.按炉排构造不同可分为链条式,阶梯往复式,多段滚动式焚烧炉等.我国目前制造的大部分中小型垃圾焚烧炉为链条炉和阶梯往复式炉排焚烧炉,功能较差.大部分功能较好的机械炉排均为专利炉排.炉床式焚烧炉炉床式焚烧炉采用炉床盛料,燃烧在炉床上物料表面进行,适宜于处理颗粒小或粉状固体废物以及泥浆状废物,分为固定炉床和活动炉床两大类.(a)固定炉床焚烧炉最简单的炉床式焚烧炉是水平固定炉床焚烧炉,其炉床与燃烧室构成一整体,炉床为水平或略呈倾斜,燃烧室与炉床成为一体.废物的加料,搅拌及出灰均为手工操作,劳动条件差,且为间歇式操作,故不适用于大量废物的处理.倾斜式固定炉床焚烧炉的炉床作成倾斜式,便于投料,出灰,并使在倾斜床上的物料一边下滑一边燃烧,改善了焚烧条件.与水平炉床相同,该型焚烧炉的燃烧室与炉床成为一体.这种焚烧炉的投料,出料操作基本上是间歇式的.但如固体废物焚烧后灰分很少,并设有较大的贮灰坑,或有连续出灰机和连续加料装置,亦可使焚烧作业成为连续操作.(b)活动床焚烧炉活动床焚烧炉的炉床是可动的,可使废物能在炉床上松散和移动,以改善焚烧条件,进行自动加料和出灰操作.这种类型的焚烧炉有转盘式炉床,隧道回转式炉床和回转式炉床(即旋转窑)三种.应用最多的是旋转窑焚烧炉.(c)流化床焚烧炉这是一种近年发展起来的高效焚烧炉.利用炉底分布板吹出的热风将废物悬浮起呈沸腾状进行燃烧.一般常采用中间媒体即载体(砂子)进行流化,再将废物加入到流化床中与高温的砂子接触,传热进行燃烧.按照有无流化媒体(载体)及流化状态进行分类.3,多室焚烧炉多室焚烧炉是有多个燃烧室的焚烧炉,可使废物的燃烧过程分为两步进行:首先是引燃室中废物的初级燃烧(或称固体燃烧)过程,接着是二级燃烧(或称气相燃烧)过程,二级燃烧区域由两部分组成,一个是下行烟道(或混合室),另一个为上行的扩大室(或燃烧室).现代多室焚烧炉的结构有两种基本的类型,按其布局不同而命名:一类是气体的回流所通过的各室呈"U"型布局,称为曲径型,另一类各室按直线排列,称为串联型.(a)典型的曲径式多室焚烧炉如左图所示,内部有多个导流板,结构紧凑.导流板所处位置能使燃烧气体在水平和垂直方向上作90度的转弯运动.在每次烟气气流方向变化时,均有灰尘从烟气流中掉出.一燃室内炉排位置较高,收集灰渣的灰坑较深.一次空气和二次空气分别从一燃室炉排的下方和上方,通过鼓风机,以控制的风量进入炉内.辅助燃料气体通过火焰口进入二燃室,或者进入二燃室前的一个较小点的混合室.火焰口实际上是一个把一燃室和二燃室分隔开来的跨接墙上方的孔穴.当有混合室时,二燃室单独设进风口.一燃室和二燃室均设有燃烧器,可加入辅助燃料.如果废物在点燃后炉温可增高到维持废物不断自燃的程度,则一燃室不再需要加入辅助燃料.而二燃室则通常需要不断添加辅助燃料.一燃室是固体废物燃烧室,二燃室为气相燃烧室.由一燃室至二燃室需经过火焰口及混合室,形成燃烧带.废物进入一燃室,投在固定炉排上,经干燥,着火而燃烧.在燃烧时,挥发分及水分挥发通过燃烧室部分氧化.其余部分随气流通过火焰口向下流经混合室与二次空气混合,因为混合室使气流流动区域受到限制和突然改变流向而产生湍流,促使混合均匀并产生气相反应.膨胀的气体受到帘墙阻挡使气流改变方向,经过帘墙口从混合室到达最后的燃烧室,可燃组分在同轴式多室内氧化.飞灰和其他固体颗粒物质受墙碰撞而沉落在燃烧室内.因此,这种类型的焚烧炉排出烟气中的颗粒物浓度相对较低.在许多情况下,即使没有其它空气污染控制设备,也能够满足排放标准.多室焚烧炉的特点是适合采用小量多次间歇式投加,固态含挥发分高的废物的焚烧,其适用范围在10kg/h~375kg/h.(b)同轴多室焚烧炉这种类型的焚烧炉比曲径式多室焚烧炉大,燃烧空气直接进入焚烧炉,同时运动气流只在垂直方向上变化.与曲颈式多室焚烧炉相同,气流在此式焚烧炉内的流动方向变化和碰撞,使飞灰和其他固体颗粒物质随烟气在二燃室混合均匀,能更有效的燃烧.处理量大于500kg/h的焚烧炉通常配备自动连续进料和出灰设备.炉排可用固定式或活动式机械炉排.(c)多室焚烧炉的特点及实用性曲径型多室焚烧炉的基本特点是:燃烧室的布局使燃烧气流在水平和垂直方向上都要转过多个90的弯.气体的回流允许初级和二级燃烧阶段之间的墙壁共用.混合室,火焰口和隔墙口的长宽比为1:1至2.4:1.火焰口下方的挡火墙的厚度是混合室和燃烧室大小的函数;这点使得在建造250kg/h以上的焚烧炉时略显笨重.串联型同轴多室焚烧炉的基本特点是:(1)燃烧气体直接流过焚烧炉,仅在垂直方向上拐几个90°弯.(2)由于运行,维护或其他原因,要求将各室的空间相互分开,这种串联布局安装简捷.(3)所有的孔口和室都能展宽至与焚烧炉相同的宽度.火焰口,混合室和隔墙口通道截面的长宽比为2:1到5:1.多燃烧室焚烧炉因其结构方面固有的特点,在运行和应用方面受到限制.(1)火焰口和混合室的比例决定了气体速度的合适范围.(2)在整个火焰口和混合室中需维持合适的火焰分布,(3)火焰要通过混合室进入燃烧室.这是引起这两种焚烧炉运行性能不同的基本因素.燃烧空气需要量对这二种焚烧炉相同,大约为300%的过剩空气量.约有一半所需燃烧空气是由加料门和焚烧炉的其他地方因泄漏而进入焚烧炉.其余所需空气量的分配为:70%为从炉排进入一燃室的二次空气,10%为由炉排下进入的一次空气,20%进入混合室或二燃室.多室焚烧炉一般多用于处理固态废物.对于可流动的物料,诸如污泥,液体和气体,则只有使用了合适的燃烧喷嘴,才能在多室焚烧炉中焚烧处理.多室焚烧炉通常是间歇进料,常规使用推杆型送料系统.对于含有高挥发性物质的废料,需要经常性地小批量间歇进料.4,机械炉排焚烧炉机械炉排焚烧炉采用活动式炉排,可使焚烧操作连续化,自动化,是目前在处理城市垃圾中使用最为广泛的焚烧炉,其典型结构如右图所示: 焚烧炉燃烧室内放置有一系列机械炉排,通常按其功能分为干燥段,燃烧段和后燃烧段.垃圾经由添料装置进入机械炉排焚烧炉后,在机械式炉排的往复运动下,逐步被导入燃烧室内炉排上,垃圾在由炉排下方送入的助燃空气及炉排运动的机械力共同推动及翻滚下,在向前运动的过程中水分不断蒸发,通常垃圾在被送落到水平燃烧炉排时被完全干燥并开始点燃.燃烧炉排运动速度的选择原则是应保证垃圾在达到该炉排尾端时被完全燃尽成灰渣.从后燃烧段炉排上落下的灰渣进入灰斗.产生的废气流上升而进入二次燃烧室内,与由炉排上方导入的助燃空气充分搅拌,混合及完全燃烧后,废气被导入燃烧室上方的废热回收锅炉进行热交换.机械炉排焚烧炉的一次燃烧室和二次燃烧室并无明显可分的界限,垃圾燃烧产生的废气流在二燃室的停留时间,是指烟气从最后的空气喷口或燃烧器出口到换热面的停留时间.4.1燃烧室及炉排应具备的机能焚烧炉的燃烧室及机械炉排,是机械炉排焚烧炉的心脏,燃烧室几何形状(即气流模式)与炉排的构造及性能,决定了焚烧炉的性能及垃圾焚烧处理效果.为保证垃圾焚烧效率,燃烧室应具备的条件和功能为:有适当的炉排面积,炉排面积过小时,火层厚度会增加,阻碍通风,引起不完全燃烧.燃烧室的形状及气流模式,必须适合垃圾的种类及燃烧方式.提供适当的燃烧温度,为垃圾提供足够的在炉体内进行干燥,燃烧及后燃烧的空间,使垃圾及可燃气体有充分的停留时间而完全燃烧.有适当的设计,便于垃圾与空气充分接触,使燃烧后的废气能混合搅拌均匀.结构及材料应耐高温,耐腐蚀(如采用水墙或空冷砖墙),能防止空气或废气的泄漏.具备有燃烧机,置于炉排上方左右侧壁及炉排尾端上方,供开机或加温时使用.为使垃圾充分,快速地燃烧完全,需要使垃圾在炉排上具有良好的移动及搅拌功能.各段炉排应具备的功能如右表中所列.4.2炉排类型与构造机械炉排类型很多,有链条式,阶梯往复式,多段滚动式和启形炉排等.但除链条式,阶梯往复式外,其他炉排均为专利炉排.(1)链条式炉排链条炉排结构简单,对垃圾没有搅拌和翻动.垃圾只有在从一炉排落到下一炉排时有所扰动,容易出现局部垃圾烧透,局部垃圾又未燃尽的现象,这种现象对于大型焚烧炉尤为突出.此外,链条炉排不适宜焚烧含有大量粒状废物及废塑料等废物.因此,链条炉排目前在国外焚烧厂已很少采用.不过,我国一些中小型垃圾焚烧炉仍在使用这种炉排.(2)阶梯往复炉排分固定和活动两种炉排.固定和活动炉排交替放置,活动炉排的往复运动由液压油缸或由机械方式推动,往复的频率根据生产能力可以在较大范围内进行调节,操作控制方便.阶梯往复式炉排的往复运动能将料层翻动扒松,使燃烧空气与之充分接触,其性能较链条式炉排好.阶梯往复式炉排焚烧炉对处理废物的适应性较强,可用于含水量较高的垃圾和以表面燃烧和分解燃烧形态为主的固体废物的焚烧,但不适宜细微粒状物和塑料等低熔点废物.(3)逆动式焚烧炉(马丁炉)炉排长度固定,宽度则依炉床所需的面积调整,可由数个炉床横向组合而成,每个炉床包含13个固定及可动阶梯炉条,固定炉条及可动炉条采用横向交错配置,炉床为倾斜度26的倾斜床面.垃圾的干燥,燃烧及后燃烧均在此炉床进行,一次空气由炉床底部经由炉条的空气槽从炉条两侧吹出.可动炉条由连杆及横梁组成,由液压传动装置驱动,其移动速度可调整,以配合各种燃烧条件,其搅拌垃圾方式如图(b),(c),(d)所示,可动炉条逆向移动,使得垃圾因重力而滑落,使垃圾层达到良好的揽拌,最后灰烬经由灰渣滚轮移送至排灰槽.(4)旋转圆桶式焚烧炉炉排由5~7个圆桶形滚轮,呈倾斜式排列,每个圆桶间旋转方向相反,有独立的一次空气导管,由圆桶底部,经由滚筒表面的送气孔到达垃圾层.垃圾因圆桶的滚动而往下移动,并可充分搅拌混合,圆桶以电力驱动,其转速可依垃圾性质调整.此型式炉排炉条冷却效果良好,但圆桶的空气送气口易阻塞,阻塞后易造成气锁.(5)阶段反复摇动式焚烧炉阶段反覆摇动式焚烧炉的每个炉排上都有固定炉条及可动炉条以纵向交错配置,可动炉条由连杆及棘齿组成,在可动炉条支架上水平方向作反覆运动,此种运动方式将剪力作用于垃圾层的前后及左右各方向,使得垃圾层能松动及均匀混合,并与火上空气充分接触.一次空气由炉排底部经由炉条两侧的缝隙吹出.在燃烧区的固定炉条上的炉条有切断刀刃装置,其功能为松动垃圾块,垃圾层及调整垃圾停留时间,使供给空气分布均匀,以及使二次空气的通道有自清作用,垃圾借此力量反覆翻搅及移动.(6)逆动翻转式炉排瑞士W+E逆动翻转式炉排的构造如右图(a)所示,炉排包含固定炉条及可动炉条,每个固定炉条及可动炉条横向交错配置,炉排呈水平设置,无倾角及阶段落差,垃圾的干燥,燃烧及后燃烧均在此炉排进行.一次空气由炉排底部分为数个管道进入炉排,再由炉条两侧吹出.可动炉条由连杆曲柄机构组成,由液压传动装置驱动,其运动方式如图(b)所示,在固定炉条两侧的可动炉条以相反方向作反覆运动,使得垃圾在前进及旋转中达到搅拌的作用.因为此型式的炉排为水平装置,故焚烧炉所需的高度可相对降低.(7)机械反复摇动式焚烧炉此型式炉排构造包含一个干燥炉排,一个燃烧炉排,及一个旋转窑炉排,但旋转窑炉排可视实际情况来决定是否需装设.机械式炉排为倾斜床面,其中固定炉排及可动炉排以纵向交错配置,有阶段落差,可动炉条由炉条组件及可动支架组合而成,由液压装置驱动.一次空气由炉排底部经由干燥区片状炉条的两侧吹出,及由燃烧区板式炉条的前端及表面细孔吹出,板式炉条的优点为可使燃烧用空气分布均匀,炉条冷却效果佳,可避免炉条烧损.燃烧区炉排的可动炉条在前后方向反覆运动,使得垃圾移动,剪断,经由阶段落差,达到搅动混合的作用.通过燃烧炉排的垃圾可经由下游附加的旋转窑进行后燃烧,旋转窑的构造为钢制圆筒,内部以耐火材料施工,窑体稍为倾斜,一次空气由窑体前方吹入,窑体出口有气密装置,以隔绝外部气体入侵,圆桶下方装设有滚轮,操作时以电力驱动滚轮,使其带动圆桶窑体转动,窑尾在面对废气出口方向的炉壁上通常设有一个燃烧器,可由尾端加热窑内的垃圾,在燃烧炉排左右两侧的耐火砖墙上通常也各设有一个燃烧器,垃圾经后燃烧阶段,最后灰渣由重力及滚动方式排出.(8)阶段往复摇动式焚烧炉日本Takuma阶段往复摇动式炉排干燥,燃烧及后燃烧三段炉排均为倾斜床排,固定炉条及可动炉条以纵向交错排列.高压高速的一次空气由炉底的空气导管送入炉条底部,再由盒状炉条两侧的空气喷嘴吹出,如图(a)所示.可动炉条由炉条支架及连杆曲柄机构组成,由液压传动装置驱动,如图(b)所示,各炉排的可动炉条水平前后移动,使得垃圾因重力滑落,及切断垃圾,经过阶段落差使得垃圾产生混合搅拌.垃圾移动所需的力与垃圾自重及炉条的摩擦系数成正比,炉条的倾斜角愈大时,垃圾所需的移动力愈小,同时垃圾作用于炉条的反作用力也愈小.(9)逆摺移动式炉排炉法国Stein逆摺移动式炉排为倾斜床面,无阶段落差.一次空气由炉条底部经由炉条两侧吹出.可动炉条分为前后两部份,分别由连杆及移动架组成,再由液压传动装置驱动,由于可动炉条逆向反覆移动,使得垃圾因重力而落下,而使垃圾层达到良好的搅拌混合作用,灰烬经由调整叶片控制,再移至排灰槽.此型炉排的机械设计与德国Martin的炉排十分类似.(10)西格斯多级炉排比利时西格斯炉排为台阶式炉排,由固定式炉条,滑动式炉条和翻动式炉条的相互结合,并且可以各自单独控制.西格斯炉排由相同标准的元件组成,每一元件包括由刚性梁组成的下层机构,每片炉条的铸钢支撑和覆有耐火材料的钢质炉条.每件标准炉排元件有六行炉条,分三种不同炉条按两套布置:固定式,水平滑动式和翻动式.下层机构的低层框架直接支撑固定炉条.全部炉条顶层表面形成一个带21°斜角的炉排倾斜面,全部元件皆按这个方式布置.滑动炉条推动垃圾层向炉排末端运动,而翻动炉条使垃圾变得膨松并充满空气.在炉条下面的燃烧风经过几个冷却鳍片和位于每片炉条前端的开口和槽后离开炉条,并吹过下一炉排片的顶部.每一片炉条有燃烧风出口开口.从而保证整个炉排表面的空气分布.燃烧室的构造炉体两侧为钢构支柱,侧面设置横梁,以支持炉排及炉壁.垃圾焚烧厂燃烧室依吸热方式的不同,可分为耐火材料型燃烧室与水冷式燃烧室二种.耐火材料型燃烧室仅靠耐火材料隔热,所有热量均由设于对流区的锅炉传热面吸收,此种型式仅用于较早期的焚烧炉.水冷式燃烧室与炉床成为一体,燃烧室四周采用水管墙吸收燃烧产生的辐射热量,为近代大型垃圾焚烧炉所采用.炉壁为可耐高温的耐火砖墙,燃烧火焰最高温度约为l000℃以上,耐火砖墙的外部,须有足够厚度的保温绝热材料及外壳,使炉壁气密性好,避免高温气体外泄,炉体顶部大部分均为水墙构造,其目的是吸收燃烧室高温的辐射热,保护炉壁,同时也可增加锅炉的传热面积,提高锅炉的蒸气产量.炉壁的构造分为砖墙,不定型耐火砖墙,空冷砖墙,以及水墙四种.(a)砖墙由于炉膛温度较高,同时被焚烧物料及燃烧后产物,如碱性熔融物,对炉衬有腐蚀性,一般选用氧化铝含量较高的高铝耐火材料,抗碱性腐蚀的铬镁质,镁质及铝镁质耐火材料.(b)空冷砖墙与水冷壁在砖墙的外侧加设一道板式热交换器,利用炉内的焚烧热源与进炉之前的助燃冷空气进行热交换,既降低炉壁温度,又可回收废热.因降低炉体温度而避免炉壁附着溶渣及抑制氮氧化物的产生,有利于燃烧.5,控气式焚烧炉控气式焚烧炉由一个一燃室和一个二燃室两部分组成,分两段燃烧.操作过程中严格控制进入一燃室和二燃室的空气量.引入一燃室的助燃空气量一般为理论助燃空气量的70-80%.贫氧条件下燃烧产生的含有易燃组分的裂解气体在二燃室中燃烧,二燃室的设计为完全去除裂解气中的有机物提供了足够的停留时间.同一燃室一样,严格控制量的气体被引入二燃室.不过在富氧的情况下,140-200%的理想配比的气体被引入以维持完全燃烧.与其他焚烧方式相比较,一燃室中烧废物的气体量小,速度低.气体的低速和废物的几乎不湍流使得气流带走的颗粒物数量很少.完全燃烧在二燃室中完成,产生的废气清洁且几乎不含颗粒物质,如烟尘和烟灰.通常满足排气标准而不必使用附加的空气净化装置,如涤气器或袋滤器等.在供气量少于完全氧化需氧量的一燃室,其运行控制如下:温度升高时减小进气量;温度降低时增大进气量.二燃室是为完全焚烧设计的,其供气量多于理想配比的供气量.在理想配比的状况下,可燃物质会完全燃烧.过量的气体会使裂解气体熄灭,也就是说,会降低尾气的温度.因此,二燃室的运行控制如下:温度升高,增大进气量;温度降低,减小进气量.(1)模组式CAO模组式固定床焚烧炉是先在工厂内铸造好,再运到现场组装.焚烧炉包括两个圆筒状,内敷耐火砖的碳钢制成的燃烧室.通常不设置昂贵而复杂的空气污染控制系统,仅以粒状污染物控制为主.主燃烧室成阶梯形,每阶梯间装有输送杆,每隔7~8min即往前推进一次,便于废物及灰渣的移动.每个燃烧室至少装置一个辅助燃烧器,以维持炉内温度.为了避免不完全燃烧气体外泄,炉内的压力略低于炉外,主燃烧室底部装有空气导管,以吸取炉外的空气.一燃室内供风量小,温度在700℃左右,能使生垃圾热解,避免风量过大将大量不完全燃烧的悬浮微粒带入第二燃烧室中;在二燃室再以辅助燃油及超量助燃空气将燃烧温度提升到1000℃以上,以完全氧化不完全燃烧的碳氢化合物.主燃烧室内的温度(或燃烧速率)的变化呈周期性,但顺序控制进料杆及输送杆的移动可以降低温度上下的幅度.此外,将水蒸汽喷入主燃烧室内,也可调节温度的变化,同时减少一氧化碳的产生.由于温度起伏不定,炉内耐火砖经常承受热震,耐火材料必须经常修补.空气控制式模组焚烧炉由于燃烧情况较缺氧式好,而且可以自动连续进料及排灰,废热亦可回收,产生蒸汽及热水,已经成为主要的小型废物焚烧炉,普遍为一般学校,机关,医院,工厂及小型乡镇使用.适用于废纸,城市垃圾和医疗垃圾的处理,也可用于焚烧其它一般固体,液体及污泥废物,但不十分适合危险废物焚烧使用.该焚烧炉的优缺点见下表:(2)螺旋式焚烧炉螺旋式焚烧炉是由华盛顿州西雅图的波音(Boeing)工程和建筑公司开发的.一燃室包括圆柱形燃烧室的外壳,进料装置,出料装置,强制通风系统,集灰器和不等螺距的螺旋推进器.一燃室内有一非等距螺旋推动废物在初级燃烧室内移动.经过破碎的废物(要求90%小于20cm)以一定的控制速度进入燃烧室,并由螺旋推进器的第一个螺旋片推成一堆.然后废物被螺旋推动滚过燃烧室.在螺旋推动废物移动时,也起到了搅拌物料的作用,从而使废物物料最大限度地与注入燃烧室的空气相接触.当物料经过燃烧,体积减少时,推动物料移动的螺旋螺距也相应地减小.废物床的搅拌作用与准确控制注入空气相结合,使一燃室在均匀的中等气温下运行,废物在不完全燃烧的情况下接近气化.燃烧室排出尾气向上通过热导管再向下进入后燃烧室完全燃烧.后燃烧室中的旋风气流也能分离去除从燃烧室中带走的大部分颗粒,注入后燃烧室的空气可以将后燃烧室排出气体的温度控制在使灰分初始软化的最低温度以下的安全水平.燃烧室和后燃烧室都通过预热空气冷却,即注入每一个装置的空气,在注入之前首先通过该装置的换热结构,预热空气,同时也使装置得到冷却.从而减少了热损失并改善了运行性能.(3)熔渣高温气化焚烧炉。
生活垃圾焚烧炉的选型与设计的研究
为了提高生活垃圾的燃烧效率，可以在炉排片的上方设置风孔，使空气从上方进入，从炉排的后方排出，使垃圾与空气充分接触，起到帮助燃烧的作用。同时，风口的设计还有利于垃圾燃烧后的铸件冷却，减少对炉排片的损害。在上风孔的设计上最好采用迷宫式，使铸件得到最佳冷却效果，确保其温度被控制在400℃以内。
[2]林武,康锋,周志勇.垃圾焚烧发电厂炉排炉选型和设计研究[J].中国环保产业, 2016(8):25-30.
[3]张莉莉.城市生活垃圾发电焚烧设备的选型[J].天津科技, 2015, 36(3):22-24.
2.3旋转窑焚烧炉
此类设备主要构成围进料口、冷却水管、钢制旋转筒、排渣装置等，在圆筒的内部放置耐火涂料，筒体以轴线方向微微倾斜。在垃圾处理过程中，垃圾从上方进料口进入，筒体缓慢的旋转，使垃圾在筒中不断翻滚后移，逐渐燃烧、冷却、干燥后，从排渣装置中将渣灰排出。在设备选型上，此种焚烧炉主要适用于工业固体垃圾焚烧，由于该设备的处理工序与环节具有一定的特殊性，在燃烧时容易失控，对热值较低的垃圾进行处理时燃烧难度较大[2]。
（4）炉排材质的选择
对于机械炉排炉来说，在炉排的材质、加工质量上的要求较为严格。要求选择Cr、Ni、Mo等合金元素作为铸铁件，此类铸件具有较强的耐磨、抗腐蚀、耐热性能，能够使铸件的使用寿命更长。炉排间应的接触面应保持光滑，且二者间的间隙应控制到最低，避免灰渣进入，为后期清理带来诸多不便。对此，在设计过程中应利用数控机床对炉排的表面与侧面进行细致的打磨处理，避免在使用过程中发生磨损。大量实践证明，科学选择炉排材质、保障加工精度能够使设备的使用寿命得到显著延长，达到80 000h。
2.垃圾焚烧炉的运行机理与选型
对于不同垃圾来说，成分、热值等方面存在差异，焚烧炉作为垃圾处理的主要设备，在选择与设计时应充分考虑到焚烧时间、温度等，使垃圾得到充分燃烧，避免出现二恶英。目前，较为常用的焚烧炉有以下几种。
垃圾焚烧发电厂焚烧炉的选型
１ 循环 流 化床 焚 烧炉 ． ３
与 炉 排炉 的层 燃 方 式不 同，循 环 流化 床 锅
循 环流化 床锅炉 的优 点 ： （） 作 方便 ，运行 稳定 。 由于流化 床床料 １操
炉采 用 流 态化 燃烧 ，气 、固之 间呈 强紊 流 态 。 同时 ，未 完全 燃烧 的大 颗 粒经 分 离 后 返 回炉 膛
－● 删 ：ｈ
：几 ＝ｌ 上
一
般采 用 小 容 量 的 、低 压余 热 锅 炉 。 回转 窑 焚烧 炉排 渣 方 式可 分 为干 排 渣 和熔
经 预处 理后 的垃 圾 以一 定 的粒度 被 送入 炉
膛 的密 相 区 ，炉 内灼 热 的床 料 呈沸 腾 状 流动 。 垃 圾 进入 炉 内后 ，与 床料 充分 混合 ，温度 迅 速
垃 圾 入 炉 后 直 接 参 与 燃 烧 。 因 此 ，要 求 垃 圾
感 ，低 热 值 垃 圾 在 炉 内燃 烧 时 需 要 使用 大 量 燃 油作 为辅 助燃 料 ， 同时低 热值 燃 料将 危及 再 燃室 及余 热 锅炉 的工 作 状况 。因此 ，在 炉排 炉 内敷 设大 量 的卫燃 带 ，增加炉 排 上垃 圾层 的厚 度 等 措施 均 是为 保证 低热 值 垃圾 可 以稳 定着火
循环燃 烧 。 循 环 流 化 床 锅 炉 由炉 膛 、 水 平 烟 道 、 分 离器 、回料 装 置 、 尾部 烟 道和 冷 渣 器 等部 分 组 成 。炉 膛 自下 而 上 分 为密 相 区和 稀 相 区 。其 结
构示意 图如 图２ 。
为石 英沙或 炉渣 ，蓄热量 大 ，燃烧 稳定 。 （ 对 燃料 适应 性 强 ，当垃圾热 值变 化 时， ２ ）
燃 烧 。 回转 窑燃用 低 热值 垃圾 时，也存 在 相 同
垃圾焚烧发电厂焚烧炉的选型
流化床焚烧炉
技术特点
流化床焚烧炉具有较高的燃烧效率，能够充分燃烧各种垃 圾，减少二噁英等有害物质的产生。
比较优势
与传统的炉排炉相比，流化床焚烧炉在处理低热值、高水 分的垃圾时具有更好的适应性，且投资和运行成本较低。
应用场景
流化床焚烧炉适用于处理各类城市生活垃圾和工业垃圾， 尤其适用于缺乏足够填埋场的地区。
垃圾焚烧发电厂焚烧炉的选型
汇报人：WPS
目录
Contents
01 焚 烧 炉 类 型 02 添 加 目 录 项 标 题 03 选 型 依 据 04 影 响 焚 烧 炉 选 型 的 因 素 05 工 程 实 例 分 析
01
焚烧炉类型
机械炉排焚烧炉
工作原理
机械炉排焚烧炉采用炉排 机构，通过炉排的往复运 动，使垃圾在炉排上翻动、 移位、混合，以便于燃烧。
往复逆推式炉排炉
往复逆推式炉排炉示意图如图1。该炉的炉排一般采用往复逆推加顺推的方式，其炉排呈倾斜布置， 垃圾入炉后在自身重力及炉排的推动力作用下，沿炉排运动方向前进，并不断被翻转、疏松。炉排与 水平面的夹角依设计要求有所不同，炉排的长度及炉排的级数由垃圾质量及燃尽率要求决定。根据炉 排的宽度，将炉排分为若干列，列之间设置固定的分隔带，每列固定炉排与运动炉排相间布置。炉排 的头部设有各种型式的凸台，炉排运动时使其上的垃圾得到均匀的翻转与搅动，对于燃烧过程中产生 的结渣有一定的破碎作用。 往复逆推式炉排炉在燃烧室设置大量的卫燃带，控制炉膛温度在860C以上，保证二嗯英、味喃等有毒 物质的充分分解。尾部烟气净化装置与抛动式炉排炉的布置基本相同。
回转窑焚烧炉
回转窑焚烧炉是一个卧式圆简形、有耐火砖衬里可以旋转的炉子，其轴心线与水平线略成角度。可以 使用天然气、油或煤粉作为辅助燃料。垃圾加热及干燥所需热量由燃烧过程产生的烟气和窑壁等提供。 回转窑焚烧炉系统由回转窑、二次燃烧室和余热锅炉组成，以保证垃圾得到充分燃烧，有害物质充分 分解，热能得到充分利用。回转窑完成垃圾的燃烧工作，垃圾中的可燃成分在窑内充分脉冲抛动式炉排炉是该炉型的典型代表。垃圾在炉内主要经历四个阶段:干燥热解、燃烧、燃尽和 排渣。 垃圾由给料装置送入干燥架，在干燥架上垃圾受炉内辐射热量的作用，水分迅速蒸发，完成干燥过程。 垃圾温度迅速上升至300C一400C，此处送风量较少，其中的轻质成分热解，以热解气的形式挥发析出， 热解气随烟气进入再燃室。经干燥和部分热解的垃圾被送至第一级炉排，炉内辐射热量增大，垃圾温 度继续上升并开始着火。由于空气的搅动和炉排的抛掷作用，垃圾被抛向下一级炉排。在抛掷的过程 中，垃圾得到翻转、疏松，其中低熔点的物质形成的结渣在抛动中被破坏，防止炉排表面形成大面积 结焦。在不断的抛掷过程中，垃圾得到充分燃烧。在末级炉排的抛动作用下，垃圾燃烧后形成的灰渣 被送入渣坑，由除渣设备处理。
【纠结】垃圾焚烧发电厂焚烧炉的选型
【纠结】垃圾焚烧发电厂焚烧炉的选型关键词：垃圾焚烧发电回转窑循环流化床摘要：本文重点介绍了目前垃圾焚烧发电厂中常用的三种焚烧炉：机械炉排焚烧炉、回转窑焚烧炉和循环流化床焚烧炉。
从设备结构、运行原理等方面进行了对比和分析。
对影响垃圾焚烧炉选型的主要因素进行了分析讨论。
从对垃圾热值的适应性、燃烧效率、污染物控制和热能利用效率等方面综合考虑，循环流化床焚烧炉是一种较为合适的垃圾焚烧炉。
随着社会经济的发展，人们的日常生活水平也在逐步提高。
随之而产生的城市生活垃圾也越来越多。
目前，全球垃圾历年存储总量己达60亿t。
以北京市为例，2005年垃圾产量为14710t/d，并且垃圾的产生量呈高速增长趋势。
据专家预测及数据统计分析，2010年北京市每天产生的垃圾量为19000t。
随着生活水平的提高，人们对居住环境的要求也越来越高，大量的垃圾给人们的生活质量造成极大的影响。
垃圾中含有大量的细菌及有害物质，对人的身体健康产生极大的威胁。
因此，城市垃圾必须集中存储、处理。
大中型城市附近经常可以看见一座座的垃圾山，堆放这些垃圾需要占用大量的土地资源，使得可耕种的土地资源越来越少。
同时，垃圾中有色金属资源、有效能量不能回收，造成资源的巨大浪费，不符合国家提倡的发展循环经济的方针政策。
因此，垃圾处理问题己成为影响我国实现可持续发展战略目标的障碍之一。
表1国内部分城市典型城市垃圾组分城市垃圾的成分随地域的不同也不尽相同。
表1给出了国内五个大中型城市的垃圾成分分析。
由表1可知，我国城市垃圾的主要特点为：①水分高。
由表中可以看出，五个城市的垃圾含水率均在45%以上，到了夏季随着食物结构及含水量的变化，垃圾中的水分还会继续升高。
②热值低。
由表1可知，垃圾热值一般在2000kJ/kg～7000kJ/kg 左右。
目前，业内同意认为，垃圾热值在3349kJ/kg以上时才具有开发利用价值。
较为适宜进行焚烧发电的垃圾热值在6000kJ/kg以上。
生活垃圾焚烧发电工程中焚烧炉选型分析
生活垃圾焚烧发电工程中焚烧炉选型分析对城市生活垃圾的资源化、无害化利用及垃圾焚烧发电技术进行了简介，分别对垃圾焚烧发电工程中机械炉排焚烧炉、流化床焚烧炉、热解焚烧炉、回转空焚烧炉的技术进行了详细分析，为城市生活垃圾焚烧发电工程中焚烧炉炉型选择提供一定的参考。
随着我国社会的发展，人民生活水平有了很大提高，城市生活垃圾以年均10%的增长率迅速增加。
全国有约三分之一的城市存在垃圾围城的现象，并且这一现象日趋严重。
大量的城市生活垃圾已对城镇周边的生态环境构成了严重的威胁。
城市生活垃圾的处理与处置已成为制约我国社会和经济可持续发展的重要因素。
1垃圾资源化利用当前城市生活垃圾无害化处理方式主要包括焚烧处理、高温堆肥、卫生填埋。
在我国，城市里的生活垃圾填埋场占比例较大，此方法填埋处理量大、方便易行，但是对大气、河流、土壤、地下水等容易造成二次污染。
堆肥处理法由于其对垃圾中的有机质含量要求较高，同时该方法使垃圾减量化程度很低，仍然需要占用大量的土地资源，世界范围内应用的比例相对较少。
焚烧法是处理生活垃圾最有效的方法，该方法占地面积少，属于较为彻底的垃圾无害化处理方式，让城市垃圾处理基本实现了资源化、无害化和减量化。
2垃圾焚烧发电垃圾焚烧发电是高温焚烧收集的生活垃圾，产生的热能转化成高温蒸汽，高温蒸汽推动汽轮机转动，将热能转化为机械能，机械能带动发电机发电，将机械能转化为电能，实现垃圾的资源化、减量化。
在整个生产工艺流程方面，垃圾電厂和普通燃煤或燃油电厂基本一致，唯一的区别在于燃料不同，垃圾电厂的燃料是垃圾，而普通燃煤电厂的燃料是煤。
垃圾发电厂系统的组成部分主要包括储料和上料系统、烟气净化系统、汽轮发电机系统、焚烧系统、出渣系统、自动化控制和在线监测系统。
3垃圾焚烧发电工程中焚烧炉比较分析焚烧炉的选型对于垃圾焚烧发电厂的安全、经济、稳定运行都有至关重要的影响。
当前市场上应用最广泛、技术也相应成熟的生活垃圾焚烧炉炉型主要有流化床焚烧炉、回转窑焚烧炉、热解焚烧炉、机械炉排炉四种。
生活垃圾焚烧炉型选择
生活垃圾焚烧炉型选择
垃圾焚烧炉是焚烧处理垃圾的设备，垃圾在炉膛内燃烧，变为废气进入二次燃烧室，在燃烧器的强制燃烧下燃烧完全，再进入喷淋式除尘器，除尘后经烟囱排入大气。
那么生活垃圾焚烧炉型选择都有哪些呢?通过一次风机在垃圾储坑的上部将垃圾发酵堆积所产生的臭气引出，然后经过蒸汽
(空气)预热器的加热处理，将其作为助燃空气送入到焚烧炉之中，保证垃圾在较短的时间内得到干燥处理。
燃烧空气从炉排下部进入并与垃圾混合;高温烟气通过锅炉的受热面产生热蒸汽，同时烟气也得到冷却，最后烟气经烟气处理装置处理后排出。
特点不需要添加煤或是其他辅助性的燃料，产生的煤渣也就相对较少。
而且，其容量相对较大，在处理中不需要对垃圾进行分类处理。
2、流化床
燃烧的原理主要是通过流态化技术进行垃圾的燃烧，并借助砂进行安全处置。
在流化床焚烧垃圾的过程中，需要将垃圾进行破碎处理，使垃圾达到一定的粒度状态，通过短时间的流化焚烧，借助燃风作用将其在短时间内进行处理。
焚烧过程中过程中，空气会从流化床底部喷入，并实现砂介质的合理搅动，使垃圾形成流态性。
系统板上。
试论垃圾焚烧炉选型问题
试论垃圾焚烧炉选型问题摘要：本文从垃圾焚烧炉的选用原则出发，对机械炉排炉焚烧炉、流化床焚烧炉、热解焚烧炉、回转窑焚烧炉四种垃圾焚烧炉进行对比分析，并介绍了一些合理配置垃圾余热锅炉的注意点。
关键词：垃圾焚烧炉；余热锅炉；选型一、焚烧炉的选型原则1、先进、成熟、可靠，有运行业绩；2、采用3T技术，达到环保要求；3、结合当地实际，满足以价格较低的煤或煤气作为辅助燃料的特点，降低运行成本；4、单台焚烧炉垃圾焚烧能力大于350 t／d(包括辅助燃料)；5、需考虑投资者的利益，节省投资，降低成本。
二、四种垃圾焚烧炉的对比分析1、机械炉排炉焚烧炉这种炉的路床一般采用往复运动炉排，炉排面积较大，炉膛体积较大，不需要对垃圾进行预处理；占地面积较大，灰渣热灼减率容易达标；垃圾炉内停留时间较长，过量空气系数大，单炉最大处理量为1200T/D；燃烧空气供给容易调节，可通过调整干燥段适应不同湿度的垃圾；可通过炉排运往复运动使垃圾反转，使其均匀；烟气中含灰尘量较低，燃烧介质不用载体，燃烧工况控制较易，运行费用低；烟气处理较易，维修工作量较少，运行业绩或市场占有率最多，对工程的适应性面广；总的来讲这种焚烧炉对垃圾的适应性强，故障少，处理性能好，环保性能好，运行成本较低。
2、流化床焚烧炉这种炉的路床一般采用固定式炉排面积和炉膛，体积较小，需要对垃圾进行预处理；占地面积较小，原生垃圾在连续助燃下，灰渣热灼减率可达标；垃圾炉内停留时间较短，过量空气系数一般，单炉最大处理量为500T/D；燃烧空气供给较易调节，炉温易随垃圾含水量的变化而波动；较重垃圾快速到达底部，不易燃烧完全；烟气中含灰尘量高，燃烧介质需要石英砂作为载体，燃烧工况控制不太容易，运行费用低；烟气处理较难，维修工作量较多，运行业绩或市场占有率最少，对工程的适应性面窄；总的来讲这种焚烧炉需要前处理并故障率高，通常加有辅助燃料才能焚烧环保不易达到。
3、热解焚烧炉这种炉的路床一般采用多为立式固定炉排，分2个燃烧室，在热值较低时，需要对垃圾进行预处理；占地面积一般，灰渣热灼减率，原生垃圾在连续不易达标；垃圾炉内停留时间最长，过量空气系数小，单炉最大处理量为200T/D；燃烧空气供给不易调节，可通过调节垃圾在炉内的停留来适应垃圾的湿度；难以实现炉内垃圾翻动，大块垃圾难于燃尽；烟气中含灰尘量较低，燃烧介质不用载体，燃烧工况控制不易，运行费用较高；烟气处理不易，维修工作量少，运行业绩或市场占有率最少，对工程的适应性面窄；总的来讲这种焚烧炉没有熔融焚烧炉的热解炉，灰渣不可燃尽，热灼减率高，环保不易达标。
生活垃圾焚烧炉设计选型应考虑的主要因素
生活垃圾焚烧炉设计选型应考虑的主要因素摘要：本文介绍了城市生活垃圾焚烧炉设计选型时应考虑的主要因素：垃圾设计低位热值、助燃空气、炉排机械负荷和燃烧室热负荷、炉排尺寸、垃圾干燥过程。
从而对设计安全，高效，经济运行的焚烧炉提供有意义的指导。
关键词：垃圾焚烧炉设计主要因素指导意义Abstract: A description of main factors about Waste incineration Stoker design is presented. The factors mainly include low heat value of maximum continuous rating, primary air and Secondary air, heat intensity per grate are, heat release rate, grate area, waste dried process. As a result，it could provide guiding value about Stoker Design.Key words：Waste incineration stoker design; Main factors; Guiding value垃圾在焚烧炉内的燃烧过程是一个非常复杂的热化学反应的系统工程，炉膛内的垃圾燃烧效果受多方面因素制约。
合理组织炉内的热幅射和烟气流动，加强炉内烟气搅动，混合，强化火床和炉膛内的燃烧，维持火床和炉膛高温焚烧是焚烧炉设计时应实现的主要功能，也是焚烧炉作用的主要体现。
为了实现这些功能，设计焚烧炉必须综合考虑各个相关因素，使焚烧炉达到排放达标，安全，高效，经济运行。
本文介绍了焚烧炉设计选型时应考虑的主要因素。
一、垃圾设计热值垃圾设计低位热值的选取与焚烧炉炉排的面积、炉体的几何尺寸及余热锅炉受热面的布置息息相关，不仅关系到项目的机炉配置及选型，更是关系到本项目今后运行的好坏。
生活垃圾焚烧工艺及设备选型
生活垃圾焚烧工艺及设备选型1 垃圾焚烧炉型选择1.1 垃圾焚烧炉型概述焚烧炉是垃圾焚烧处理工艺中的核心设备，它对整体工艺路线、焚烧效果、工程造价、经济效益等，都起着至关重要的作用。
为此，在焚烧炉型选择上，务必十分慎重。
影响垃圾焚烧锅炉炉型选择的因素主要有以下两个方面：1、燃料适应性垃圾特性是选择炉型的最基本资料。
生活垃圾的含水率高，随季节热值变化较大，因此对焚烧炉在垃圾的干燥、着火燃烧和适应较大范围热值变化方面有较高的要求。
2、技术要求应选择国内广泛应用、技术成熟度高，具有较大的单元处理规模，锅炉效率较高的焚烧炉。
要求设备运行费用较低、操作管理方便、备品备件供应价格合理，供应及时等。
经过了几十年垃圾焚烧运营和发展，目前国内外用于垃圾焚烧的典型炉型主要包括机械炉排焚烧炉、流化床焚烧炉、热解气化焚烧炉与回转窑焚烧炉等四类。
1.2 机械炉排焚烧炉机械炉排炉采用层状燃烧技术，具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点，是目前世界最常用、处理量最大的城市生活垃圾焚烧炉。
机械炉排焚烧炉根据炉排的结构和运动方式不同而形式多样，但燃烧的基本原理大致相同，垃圾在炉排上进行层状燃烧，经过干燥、燃烧、燃烬后灰渣排出炉外，各种炉排都会采取不同的方式使垃圾料层不断得到松动以及使垃圾与空气充分接触，从而达到较理想的燃烧效果。
垃圾的燃烧空气由炉排底部送入，根据垃圾热值与水份不同，送入炉排风可以是热风或是冷风，不同的炉排结构其炉排透风方式各异。
图1.1 机械炉排炉根据炉排的结构形式，机械炉排焚烧炉可分为：往复式炉排炉和滚筒式炉排炉。
往复式炉排炉按其运动方式和结构形式分为顺推式往复炉排与逆推式往复炉排。
一般往复式炉排由成排相间布置的运动炉排片组与固定炉排片组构成。
运动炉排片组在推动垃圾向炉渣出口方向移动时，把部分新垃圾推到下一层已经燃烧的垃圾层上，返回时又会把部分已经燃烧的垃圾带入未燃烧垃圾的底部，达到对垃圾层较强的拨火作用，增强垃圾与空气的接触，并使垃圾层疏松、透气性加强，强化燃烧。
生活垃圾焚烧炉设备选型及机械设计探讨
生活垃圾焚烧炉设备选型及机械设计探讨摘要：国外采用焚烧炉设备进行垃圾处理，在一定程度上降低了垃圾运输和相关人力物力的成本，有利于减少国家财政支出，节约资源。
然而，我国城市生活垃圾处理技术还不完全成熟。
例如，我国焚烧炉设备的设计理念不成熟，选型不合理，不利于焚烧炉设备的稳定运行，不能有效保证焚烧炉的连续燃烧。
关键词：生活垃圾；焚烧炉设备选型；机械设计；探讨1垃圾焚烧炉及其子系统的关系垃圾接收系统、垃圾贮存系统、热能利用系统、烟气处理系统和灰渣收运系统组合成垃圾焚烧发电系统。
这些子系统协同工作，进行垃圾焚烧和发电过程。
这些子系统缺一不可，负责方方面面的工作。
垃圾收存系统是生活垃圾的入口和存放场所；烟气处理系统是对焚烧产生的烟气进行处理；热能利用系统是将生活垃圾产生的热能转化为电能，这也是垃圾焚烧发电的主要原理；灰渣收运系统是对垃圾焚烧后的产物进行处理的系统。
垃圾焚烧炉的每个子系统都有相应的功能和作用。
只有各系统都发挥出高效率，才能做好生活垃圾的处理。
由于子系统种类繁多，不同的生活垃圾焚烧炉的工作效率也不同。
根据使用需要和具体情况，选择合适的机型，进行合理的机械设计。
2焚烧炉设备的主要种类垃圾焚烧技术可以有效保护环境免受生活垃圾的污染，也可以改变垃圾填埋场的现状，有效利用垃圾本身的资源.事实上，垃圾焚烧在国外已经使用和推广了几十年。
成熟的焚烧炉设备有脉冲抛掷炉排焚烧炉、热解干馏气化炉、流化床焚烧炉、机械炉型炉排焚烧炉、回转式焚烧炉和CAO焚烧炉设备，本文将简要分析这几种焚烧炉设备。
2.1热解干馏气化炉热解干馏气化炉主要由热解、干馏和气化组成。
在蒸汽相互作用下，产生一定的化学反应，引起生活垃圾的碳化反应，最终生成CO可燃性气体，使处理生活垃圾的整个过程在完全厌氧的环境中进行，可有效避免重金属和二恶英的产生，气化炉设备排放的所有气体均符合我国GB18485、EU2000/76/EC等国家标准和行业标准。
CO通过平底双立管和高温洗涤塔等相关净化处理设备时，主要进行降温脱酸处理，适用于中型城市垃圾处理，缓解天然气能源短缺。
关于生活垃圾焚烧发电焚烧炉的选型总结
关于生活垃圾焚烧发电焚烧炉的选型总结从专业技术角度对生活垃圾焚烧发电项目中的焚烧炉选型工作做一次全面总结：垃圾的焚烧过程，本质上是质量传递、热传递、动量传递、化学反应、结构变化等物理化学反应综合在一起的一个复杂过程。
从固体燃料燃烧理论的角度分析，固体燃料燃烧可定性的分为预热、水份蒸发、升温、挥发物析出、着火和固定碳燃烧等过程。
伴随这些过程的开始、发展、结束、交替，垃圾先吸取热量，温度上升，失去水份，局部分解析出可燃成份，然后着火燃烧，放出热量。
直到燃烬冷却。
垃圾的质量随着焚烧过程逐步减少，直到残留灰渣。
垃圾焚烧的影响主要有停留时间、燃烧温度、湍流度和过量空气系数。
其中停留时间、燃烧温度、湍流度，通常被称为“三T（即time、temperature、turbulence）”要素。
垃圾在焚烧过程中要求适宜的燃烧温度。
燃烧温度过低，会使垃圾燃烧不完全；二恶英分解温度要求不低于850摄氏度。
燃烧温度愈高，反应速度愈快，垃圾在焚烧炉内的停留时间则可以缩短，但过高的燃烧温度会加快焚烧炉的内壁和炉内机械结构的腐蚀速度，会使灰渣熔结，影响炉壁的使用寿命及炉内机械的运行。
此外，还会促成氮氧化物的生成。
所以燃烧温度不宜过高。
焚烧炉是垃圾焚烧处理工艺中的核心设备，它对整体工艺路线、焚烧效果、工程造价、经济效益等，都起至关重要的作用。
为此，在焚烧炉型选择上，务必十分慎重。
目前国内外应用较多、技术比较成熟的生活垃圾焚烧炉炉型主要有机械炉排炉、流化床焚烧炉、热解焚烧炉、回转窑焚烧炉等四类。
1、机械炉排炉机械炉排炉采用层状燃烧技术，具有对垃圾的预处理要求不高，对垃圾热值适应范围广，运行及维护简便等优点。
是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉。
在欧美等国家得到广泛使用，单台处理量最大可以达1200t/d。
机械式炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
垃圾在炉排上通常经过三个区段：预热干燥段、燃烧段和燃烬段。
一般固废焚烧处理设备选型比较
一般固废焚烧处理设备选型比较时间：二 0 一八年八月。
作者：梁中文。
关键词：回转窑、混热式焚烧炉性能比较，主体设备应用对比。
一、处理量（1）、回转窑系统建成较早采用天然气供热，原料经破碎分选处理后才投入回转窑焚烧，原料主要是橡胶、废纸、塑料、泡沫、织物纤维等等。
前期，需自己破碎分拣，由于采用天然气供热，因此，产量低，人工成本费用高，投产后，效率不高很难满足工艺要求。
（2）、经过市场分析调研考察和小型炉体试验，为扩大产能，很快对生产工艺进行了改造，第二条生产线采用混热式焚烧炉，该系统工艺结构简单，生产现场环境好效率高占地面积小，完全能满足两条生产线日产 43.2t/d 的规模。
二、两条生产线的基本参数和性能比较（1）回转焚烧炉其结构为钢结构360°圆筒式，筒体的规格为Ф1600*10000，内衬保温耐火砖，倾斜角度4°，运行转速 8~20 转/min,正常工作温度为800℃-1000℃，炉内负压 60-100pa,处理量为 300-500kg/h。
回转焚烧炉结构简单，占地面积小，适宜多种一般固废的焚烧处理，对物料的粒度没有太多要求，操控也比较简单，是目前国际国内应用较广泛的固废处理工艺。
其缺点是密封效果不佳，漏风、热损失大，且系统粘接厉害，处理量无法提高，严重制约了回转窑焚烧技术在固废处理行业的应用。
（2）、混热式焚烧炉混热式焚烧炉处理的物料仍然为橡胶塑料、废纸、池泥、泡沫等等一般固体废弃物。
该炉分为两段，前段为主燃室，后段为辅助燃烧室也叫二燃室。
主燃室的工作温度在850℃-1100℃之间，工作负压在 150-250pa 之间。
物料的粒度在3-10mm 之间，入料湿度 8-20%之间，炉膛工作面积 5.6m2。
二燃室用防火墙隔开，分为四段，每段都有沉降漏斗，工作温度逐级降低二燃室出口温度650℃- 550℃。
处理量可实施控制，目前的试生产期间的处理量为 43.2t/d。
工作原理，炉内采用 1.2m2 左右的钢结构布风板，物料按配比混合，通过高压风机鼓风吹动，使混合物料充分舞动搅拌均匀，采用生物质燃料点火，引燃物料，当炉膛温度达到 350-450℃时，开始投料生产，物料在炉膛内做“心”型抛物线运动，部分没有充分燃尽的小块物料随烟气带到二燃室被分段逐级燃烧直到充分燃尽。
