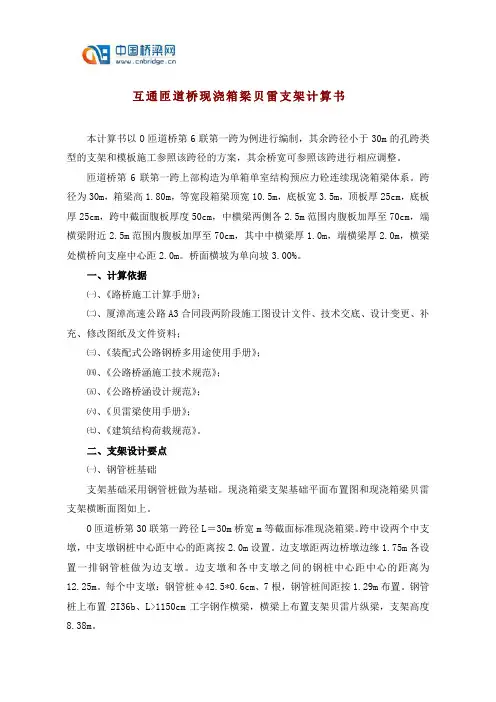

互通匝道桥现浇箱梁贝雷支架计算书

本计算书以O匝道桥第6联第一跨为例进行编制，其余跨径小于30m的孔跨类型的支架和模板施工参照该跨径的方案，其余桥宽可参照该跨进行相应调整。

匝道桥第6联第一跨上部构造为单箱单室结构预应力砼连续现浇箱梁体系。跨径为30m，箱梁高1.80m，等宽段箱梁顶宽10.5m，底板宽3.5m，顶板厚25cm，底板厚25cm，跨中截面腹板厚度50cm，中横梁两侧各2.5m范围内腹板加厚至70cm，端横梁附近2.5m范围内腹板加厚至70cm，其中中横梁厚1.0m，端横梁厚2.0m，横梁处横桥向支座中心距2.0m。桥面横坡为单向坡%。

一、计算依据

㈠、《路桥施工计算手册》；

㈡、厦漳高速公路A3合同段两阶段施工图设计文件、技术交底、设计变更、补充、修改图纸及文件资料；

㈢、《装配式公路钢桥多用途使用手册》；

㈣、《公路桥涵施工技术规范》；

㈤、《公路桥涵设计规范》；

㈥、《贝雷梁使用手册》；

㈦、《建筑结构荷载规范》。

二、支架设计要点

㈠、钢管桩基础

支架基础采用钢管桩做为基础。现浇箱梁支架基础平面布置图和现浇箱梁贝雷支架横断面图如上。

O匝道桥第30联第一跨径L＝30m桥宽m等截面标准现浇箱梁。跨中设两个中支墩，中支墩钢桩中心距中心的距离按2.0m设置。边支墩距两边桥墩边缘1.75m各设置一排钢管桩做为边支墩。边支墩和各中支墩之间的钢桩中心距中心的距离为12.25m。每个中支墩：钢管桩φ*0.6cm、7根，钢管桩间距按1.29m布置。钢管桩上布置2I36b、L>1150cm工字钢作横梁，横梁上布置支架贝雷片纵梁，支架高度8.38m。

㈡、支架纵梁

用国产贝雷片支架拼装成支架纵梁，两排一组。支架结构均采用简支布置。

23#墩～24#墩：跨中设两个中支墩。23#墩～第一个中支墩、第二个中支墩～24#墩贝雷纵梁计算跨度均为12.25m由11排单层贝雷纵梁组成；贝雷纵梁组与组间距为2m，每组排距除第5、6、7片为0.45m外，其余均按0.9m等间距布置。

㈢、模板及支撑

现浇箱梁支架拟采用梁柱式支架。

箱梁模板采用厚度为1.2cm 的竹胶合板；竹胶合板下顺桥向放置10cmx10cm方木，间距由计算推算；10x10cm的方木设[18槽钢做分配梁，间距为100cm；[18槽钢下方安放贝雷片，贝雷片一个断面设计11片，间距如附图所示；贝雷片下方设计2I36工字钢和钢管桩。其中翼板下支撑采用木模和钢托架，钢托架采用[8槽钢加工，以榀为单位，顺桥向0.8m 设计一榀。

三、受力分析

本次计算仅对12.45m的边跨进行计算及受力分析，如果能达到各设计规范要求，则其余跨径小于30m的孔跨一定能满足受力要求。

1、本跨箱梁为等截面箱梁，跨径为30m，箱梁高1.80m，等宽段箱梁顶宽10.5m，底板宽，顶板厚25cm，底板厚25cm，跨中截面腹板厚度50cm，中横梁两侧各范围内腹板加厚至70cm，端横梁附近2.5m范围内腹板加厚至70cm，其中中横梁厚，端横梁厚，具体情况如下图所示。

现浇梁标准断面图 (图一)

2、对箱梁截面混凝土的混凝土方量的计算，利用电脑软件精确计算出每个计算节点断面面积。

3、施工时按两步浇筑进行，第一次浇筑底板和腹板混凝土，第二步浇筑顶板及翼板混凝土。为简化计算，确保安全，计算时假定两步混凝土同时施工。箱梁节点与节点部分按均布荷载考虑，并取最不利的一片纵梁进行验算。

四、施工荷载计算取值

㈠、恒载

1、梁体混凝土自重：箱梁混凝土标号为50，配筋率为%，所以梁体混凝土自重取26KN/m3，冲击系数取；

2、木模板自重取m2；

3、钢构自重取78KN/m3；

4、方木自重取m3；

5、[18槽钢自重：m；

6、贝雷自重取1KN/m（包括连接器等附属物）；

㈡、活载

1、施工人员、机具、材料及其它临时荷载，在计算模板及下面小方木时按均布荷载为m2 计算，并以集中荷载进行比较，取二者产生的弯矩最大者。

2、振捣荷载：水平方向取m2，竖向取m2

㈢、荷载组合

根据《建筑结构荷载规范》，均布荷载设计值=结构重要性系数×（恒载分项系数×恒载标准值＋活载分项系数×活载标准值）。结构重要性系数取三级建筑：，恒载分项系数为，活载分项系数为１.4。

五、各构件验算

㈠、底模板计算

1、强度验算

]

条件：δ＜[δ

m

δ=M/W=(ql2/8)/(bh2/6) ＜[δ

]

m

其中：l—底模板下方木间距(m)；

b—为模板宽，取b=1m；

h—为模板厚，12mm厚胶合板，取h=0.012m；

[δ

m ]—木材抗弯强度，取[δ

m

]=13Mpa；

q—作用在模板上的线荷载；

q=[(2

受力简图（图二）

其中：H—为混凝土厚度，将上式代入强度条件有：l＜[+]1/2

计算结果如下：

当H=+=时，l＜

当H=时，l＜

2、挠度验算

条件：f

max

＜[f]

f

max

=5ql4/384EI＜1/400

即：ql4＜384EI/5x400

其中：E=1x107KN/m2

I=bh3/12=12

则：l＜[+]1/4

其中q不计振动荷载

当H=+=时：l＜

当H=时：l＜0.52m

因此在腹板的位置采用方木间距为20cm，空箱位置采用35cm倒角介于两者之间间距为30cm。按以上计算布置可以满足模板强度及刚度的要求。如下图：

受力简图（图三）

㈡、侧模计算

1、强度验算

新浇注混凝土对模板侧压力计算公式：

P=β

1β

2

υ1/2

或 P=rH

其中：P—新浇筑混凝土对侧面模板的最大压力（N/mm2）；

r—钢筋混凝土的容重，取26KN/m3；

t

—新浇筑砼初凝时间（h）根据施工情况，本计算取4h；

β

1

—外加剂影响修正系数，不掺外加剂时取，掺具有缓凝作用的外加剂时取，

本计算取；
