球磨机类型,球磨机规格,球磨机型号参数
球磨机的参数及配置
![球磨机的参数及配置](https://img.taocdn.com/s3/m/fe930508964bcf84b9d57bea.png)
球磨机
供货范围:进料部,回转部(包括衬板),出料部,基础部(含基础螺栓),传动部,轴承部,起重装置,慢速传动装置,主电机,空气离合器,高低压润滑油站,喷射润滑装置,空气压缩机,同步励磁柜,低压配电柜,PLC仪表控制柜。
主电机厂家:沈阳远大电机厂
空气离合器厂家:泰州市东方离合器有限公司
一规格:2.7*4M 格子磨电机功率:400KW 电压10000V 处理量:50tT/h 作业率82.19% 闭路作业
矿石硬度6,比重3.4 磨矿浓度78% 给矿粒度12mm 产品粒度-200 目占75%
二规格:2.7*4M 溢流型右旋电机功率400KW 电压10000V 处理量:31.98t/h 作业率
82.19 闭路作业
矿石:磨矿浓度70%,给矿粒度-200目占75%,产品粒度-400目占97%。
球磨机6种不同分类及适用范围介绍,附球磨机工作流程及注意事项
![球磨机6种不同分类及适用范围介绍,附球磨机工作流程及注意事项](https://img.taocdn.com/s3/m/dc33da5eeff9aef8941e0659.png)
球磨机6种不同分类及适用范围介绍,附球磨机工作流程及注意事项球磨机是选矿过程中不可少的磨矿设备,任何矿物的选别都离不开磨矿,所以球磨机在生产线上的作用不言而喻。
目前市面上生产球磨机的厂家有很多,各式球磨机种类繁多、功能多样,因此用户有时在面对选择时会眼花缭乱,不知道怎么选择。
一般,企业在进行球磨机选用时,必须综合考虑,磨料要求、生产环境、能耗情况、物料性质等因素,最终选出最适合其使用要求的球磨机。
目前,其分类方法也有多种。
本文介绍六种不同的球磨机分类方式,以及各种球磨机适用的范围,方便您进行选择。
按筒体的形状分类(按长度与直径之比)1、短筒球磨机:筒体长度L小于筒体直径D的2倍,即L≤2D的球磨机为短筒球磨机,其通常为单仓结构,主要用于粗磨作业或一级磨作业,其作业效率较高,可以实现2-3台球磨机同时串联使用,其使用范围较广。
2、中长筒球磨机:筒体长度L=3D时为中长球磨机。
3、长筒球磨机:筒体长度L≥4D时为长球磨机。
其一般分为2-4个仓。
按磨机装入的研磨介质形状分类1、钢球球磨机内装入的研磨介质主要为钢段或钢球,此类磨机的研磨力度较大,且结构轻便,转速平稳。
2、棒磨机主要用于钢棒介质的研磨,钢棒的直径多在50-100mm之间,研磨时间较长。
棒磨机的仓数一般为两到四个不等,且各仓装入的研磨介质存在一定差异。
为保证其研磨的效果,工作人员会将圆柱形的钢棒放在第一个仓内,而将钢球或钢段放在其他几个仓内。
3、砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。
砾石磨机多采用瓷料或花岗岩作为衬板,被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。
按卸料方式进行分类1、尾卸式磨机:尾卸式磨机分别以其首尾作为其磨料的入口和出口。
磨机在工作时,工作人员从入口端将磨料喂入,再由另一端将其卸出。
2、中卸式磨机:中卸式磨机的入口在两端,出口在磨机中部。
工作人员通常从两端喂入磨料,再由筒体中部卸出。
按排矿方式进行分类1、溢流型:通过中空轴排矿。
3660球磨机的参数
![3660球磨机的参数](https://img.taocdn.com/s3/m/5504f722c381e53a580216fc700abb68a982adc4.png)
3660球磨机的参数3660球磨机参数详解一、球磨机概述3660球磨机是一种常见的工业设备,用于研磨各种矿石和非金属矿物。
它采用旋转筒体结构,通过内部的钢球对物料进行研磨,广泛应用于水泥、硅酸盐、建材、化工等行业。
二、主要参数1. 筒体尺寸:3660mm×6000mm3660球磨机的筒体尺寸为3660mm×6000mm,这个尺寸决定了球磨机能够容纳的物料量。
筒体内部采用耐磨材料制作,以抵御物料研磨过程中的冲击和磨损。
2. 额定生产能力:29-160t/h球磨机的额定生产能力是指在标准工况下,机器每小时能够处理的物料量。
3660球磨机的额定生产能力为29-160t/h,这个参数与筒体尺寸、旋转速度、研磨介质等因素有关。
3. 电机功率:1250kW3660球磨机的电机功率为1250kW,电机是球磨机的动力来源。
电机的功率大小直接影响球磨机的研磨效率和产能。
4. 转速:25.9r/min球磨机的转速是指筒体每分钟旋转的圈数。
3660球磨机的转速为25.9r/min,转速的选择要根据物料性质和研磨要求来确定,过高或过低的转速都会影响研磨效果。
5. 最大进料尺寸:≤25mm最大进料尺寸是指物料进入球磨机时的最大粒径。
3660球磨机的最大进料尺寸为≤25mm,超过这个尺寸的物料需要经过破碎等前处理才能进入球磨机进行研磨。
6. 研磨介质负荷:30-130t研磨介质负荷是指球磨机筒体内钢球的负荷量。
3660球磨机的研磨介质负荷为30-130t,适当的研磨介质负荷可以提高研磨效率和产能。
7. 适用物料:水泥、硅酸盐、建材、化工等3660球磨机适用于研磨各种矿石和非金属矿物,如水泥、硅酸盐、建材、化工等。
不同物料的研磨要求和性质不同,需要根据具体情况选择合适的研磨介质和工艺参数。
三、球磨机特点1. 结构简单,维护方便3660球磨机采用筒体旋转结构,结构简单,维护方便。
只需定期检查润滑系统、传动装置等关键部位,及时处理故障,保证设备的正常运行。
200目球磨机设备的型号和一般参数介绍

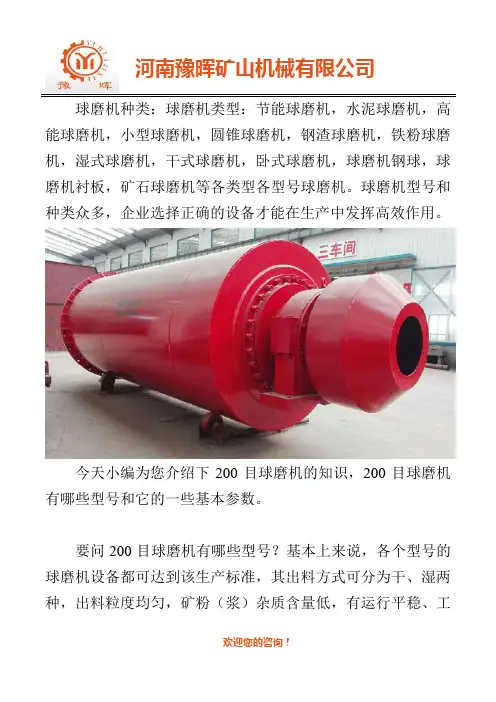

![200目球磨机设备的型号和一般参数介绍](https://img.taocdn.com/s3/m/f49eb19d69dc5022aaea0094.png)
球磨机种类:球磨机类型:节能球磨机,水泥球磨机,高能球磨机,小型球磨机,圆锥球磨机,钢渣球磨机,铁粉球磨机,湿式球磨机,干式球磨机,卧式球磨机,球磨机钢球,球磨机衬板,矿石球磨机等各类型各型号球磨机。
球磨机型号和种类众多,企业选择正确的设备才能在生产中发挥高效作用。
今天小编为您介绍下200目球磨机的知识,200目球磨机有哪些型号和它的一些基本参数。
要问200目球磨机有哪些型号?基本上来说,各个型号的球磨机设备都可达到该生产标准,其出料方式可分为干、湿两种,出料粒度均匀,矿粉(浆)杂质含量低,有运行平稳、工作可靠、故障率低、寿命长、高产高效等特点。
那么200目球磨机型号有哪些?分别配多大功率的电机呢?市场价是多少钱?本文分别为您介绍。
企业要想设备选的好,在生产中发挥高效益生产,对设备的型号参数了解不能少要想设备选的好,用户一定要对其型号参数有一定了解,至少对常用几款200目球磨机型号有深入了解:Ф1.83×4.5m磨机筒体转速25.4r/min,装球量15t,进料粒度≤25mm,产量4.5-12t/h,总重量38t;Ф2.1×4.5m磨机筒体转速23.7r/min,装球量24t,进料粒度≤25mm,产量8-43t/h,总重量56t;Ф2.2×7.5m磨机筒体转速21.7r/min,装球量35t,进料粒度≤25mm,产量15-30t/h,总重量64.8t。
设备运行的好稳定,设备才能生产高度,那么设备的电机功率必须要清楚。
俗话说的好:有多大本事,使多大劲儿。
200目球磨机的产量高低主要依赖于其型号,以及电机的配置等。
型号、产量一定,其配用的电机功率就要跟的上,不能有“又要马儿跑,又要马儿不吃草”这种心理,要求产能高,那么设备配置的电机功率就一定要更高。
下面是几款常用型号球磨机选配的电机功率详情:Ф1.83×4.5m球磨机电机功率:155Kw;Ф2.1×4.5m球磨机电机功率:245Kw;Ф2.2×7.5m球磨机电机功率:380Kw;河南豫晖机械厂家可向各冶金、化工矿山企业提供不同规格和类型的球磨机设备。
球磨机规格
![球磨机规格](https://img.taocdn.com/s3/m/1048919351e2524de518964bcf84b9d528ea2cce.png)
球磨机规格1. 球磨机简介球磨机是一种用于对物料进行粉碎的设备,可广泛应用于矿山、选矿厂、水泥厂、化工厂等工业领域。
球磨机通过回转筒内的钢球对物料进行撞击和磨擦,从而将物料粉碎成所需的粒度。
2. 球磨机的工作原理球磨机由进料装置、排料装置、转筒、驱动装置、电气控制等组成。
物料通过进料装置进入球磨机的转筒内,转筒开始旋转,钢球也随之旋转并与物料发生碰撞和磨擦。
随着物料的粉碎,粉末会通过排料装置从球磨机中排出。
3. 球磨机规格根据不同的应用需求,球磨机的规格也有所差异。
以下是一些常见的球磨机规格参数:•转筒直径(mm):常见的球磨机转筒直径从 900mm 到 3000mm 不等。
转筒直径会直接影响球磨机的处理能力,一般而言,直径越大,处理能力越大。
•转筒长度(mm):通常的转筒长度在 1500mm 到 8000mm 之间。
转筒的长度也会影响球磨机的处理能力,长度越长,处理能力越大。
•转筒转速(r/min):转筒的转速会直接影响物料在球磨机中的停留时间,从而影响粉碎效果。
常见的转速范围为 26 到 38 转/分钟。
•磨料介质:球磨机的磨料介质主要为钢球,不同规格和材质的钢球可以适应不同的物料和粉碎要求。
•驱动功率(kW):球磨机的驱动装置通常是电机。
根据球磨机的规格和工作条件,驱动功率一般在几十 kW 到几百 kW 之间。
•生产能力(t/h):球磨机的生产能力取决于多个因素,包括转筒直径、转筒长度、转筒转速等。
不同规格的球磨机的生产能力也会有所差异,一般而言,生产能力在几吨到几百吨每小时。
4. 球磨机的应用领域球磨机是一种常见的粉碎设备,在多个工业领域得到广泛应用。
以下是一些常见的应用领域:•矿山工业:球磨机可用于矿山中对矿石进行粉碎,常用于选矿厂的磨矿工艺中。
•水泥工业:在水泥生产线中,球磨机常用于对水泥熟料进行粉磨,从而得到所需的水泥产品。
•化工工业:球磨机可用于粉碎化学原料和其他化工物料,常用于化工厂的生产过程中。
各种球磨机的详细资料配比
![各种球磨机的详细资料配比](https://img.taocdn.com/s3/m/4334a62a453610661ed9f41e.png)
MQG2400×3000 干湿 20 15.5 ≤25 0.043-0.8 8-15 YR4004-8 250 9128×4956×4018 65.88
内衬:石衬 δ=140 橡胶衬 δ=60
机重(不含衬):19000kg
型号:QM3500×6000P
筒体容积:57.7 m3
工作转速:12.5r/min
辅助转速:1.5r/min
主电机型号、功率:Y315L2-6 110kW
辅助电机型号、功率:Y200L-6 18.5kW
MQG1500×3000 干湿 28.8 8.0 ≤25 0.074-0.4 2.5-8.0 JR125-8 95 7604×3135×2658 17
MQG1500×3500 干湿 28.8 8.5 ≤25 0.074-0.4 3.0-8.5 YR280M-8 75 8104×3135×2658 19.5
MQG1200×1200 干湿 35 2.4 ≤25 0.074-0.8 2.0-3.0 Y250M-8 30 5520×2800×2550 11.4
MQG1200×1600 干湿 32 2.5 ≤25 0.074-0.8 2.0-3.6 Y225S-8 18.5 4099×2155×1855 8.8
MQG1830×5500 干湿 24.5 14.0 ≤25 0.043-0.8 6.0-10 JR136-8 180 10820×4685×3750 34.5
MQG1830×6400 干湿 24.5 16.0 ≤25 0.043-0.8 8.0-10.0 JR137-8 210 11720×4685×3750 36
球破磨型号参数
![球破磨型号参数](https://img.taocdn.com/s3/m/84f9709cb04e852458fb770bf78a6529647d3522.png)
球破磨型号参数球磨机的型号和参数详细如下:1、Ф900×1800型球磨机筒体转速:36-38(r/min)装球量:1.5t 进料粒度:<20(mm) 出料粒度:0.075-0.89(mm) 产量:0.65-2(t/h) 电机功率:18.5(kw) 重量:5.85(t)2、Ф900×3000型球磨机筒体转速:36(r/min)装球量:2.7t 进料粒度:<20(mm) 出料粒度:0.075-0.89(mm) 产量:1.1-3.5(t/h) 电机功率:122(kw) 重量:6.98(t)3、Ф1200×2400型球磨机筒体转速:36(r/min)装球量:3 t . 进料粒度:<25(mm) 出料粒度:0.075-0.6(mm) 产量:1.5-4.8 (t/h) 电机功率:130(kw) 重量:13.6(t)4、Ф1200×3000型球磨机筒体转速:36(r/min)装球量:3.5t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:1.6-5(t/h) 电机功率:37(kw) 重量:14.3(t)5、Ф1200×4500型球磨机筒体转速:32.4(r/min)装球量:5t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:1.6-5.8(t/h) 电机功率:55(kw) 重量:15.6(t)6、Ф1500×3000型球磨机筒体转速:29.7(r/min)装球量:7.5t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:2-5 (t/h) . 电机功率:75(kw) 重量:19.5(t)度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:3-6(t/h) . 电机功率:110(kw) 重量:22(t)8、Ф1500×5700型球磨机筒体转速:28(r/min)装球量:12t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:3.5-6(t/h) 电机功率:130 (kw) 重量:25.8(t)9、Ф1830×3000型球磨机筒体转速:25.4(r/min)装球量:11t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:4-10(t/h) 电机功率:130 (kw) 重量:34.5(t)10、Ф1830×4500 型球磨机筒体转速:25.4(r/min)装球量:15t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:4.5-12(t/h) 电机功率:155 (kw) 重量:38(t)11、Ф1830×6400 型球磨机筒体转速:24.1(r/min)装球量:21t 进料粒度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:6.5-15(t/h) 电机功率:210 (kw) 重量:43(t)12、Ф1830×7000 型球磨机筒体转速:24.1(r/min)装球量:23t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:7.5-17(t/h) 电机功率:245(kw) 重量:43.8(t)13、Ф2100×3000 型球磨机筒体转速:23.7(r/min)装球量:15t 进料粒度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:6.5-36(t/h) 电机功率:155 (kw) 重量:45(t)粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:8-43(t/h) 电机功率:245(kw) 重量:56(t)15、Ф2100×7000型球磨机筒体转速:23.7(r/min)装球量:26t 进料粒度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:12-48(t/h) 电机功率:280(kw) 重量:59.5(t)16、Ф2200×4500型球磨机筒体转速:21.5(r/min)装球量:27t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:9-45(t/h) 电机功率:280(kw) 重量:54.5(t)17、Ф2200×6500型球磨机筒体转速:21.7(r/min)装球量:35t 进料粒度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:14-26(t/h) 电机功率:380(kw) 重量:61(t)18、Ф2200×7000型球磨机筒体转速:21.7(r/min)装球量:35t 进料粒度:<25 (mm) 出料粒度:0.074-0.4(mm) 产量:15-28(t/h) 电机功率:380(kw) 重量:62.5(t)19、Ф2200×7500型球磨机筒体转速:21.7(r/min)装球量:35t 进料粒度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:15-30(t/h) 电机功率:380(kw) 重量:64.8(t)20、Ф2400×3000型球磨机筒体转速:21 (r/min)装球量:23t 进料粒度:<25(mm) 出料粒度:0.074-0.4(mm) 产量:7-50(t/h) 电机功率:245(kw) 重量:58(t)。
球磨机规格及性能参数
![球磨机规格及性能参数](https://img.taocdn.com/s3/m/6537501fc5da50e2524d7f67.png)
生产能力 主电机 主减速器 规格(直径×长度)(m)转速(r/min)入料粒度mm生料 水泥研磨体装载量(t) 型号功率(kw)转速(r.p.m)型号 速比重量(t)φ1.87×7 23.9 <25 9.5 7.5 20.55 JR138-8 245735 ZD60-8-1 4.5 36.8 φ2.2×7 21.4 <25 13-15 10-12 20.5 JR158-8 380735 ZD70-9-5 5.0 53.4 φ2.2×11 21.6 <25 22-25 50 JR1512-8 570740 ZD-80-I 5.6 85.4 φ2.2×11 21.6 ≤25 15-17 50 JR1512-8 570740 ZD-80-Z-I 5 92 φ2.2×13 21.6 <25 33-37 60 YR630-8/1180800740 MBY630-6.5 5.6 95.1 φ2.4×7 20.91 <20 22-26 14-16.5 37 JR1510-8 475740 ZD80-9-I 5 70 φ2.4×8 20.91 <20 25-28 14-18 39.5-42 JRQ1512-8 570740 ZD80-I 5 76.4φ2.4×10 20.91 ≤25 开27-30圈38-4016-22 50 JR1512-8 570740 ZD-80-2-I 5 92.4φ2.4×11 21±0.2 ≤25 开41-42圈46-4819-2422-2862-65 YR710-8/1180710740JDX630-5.5.6 1256-No3φ2.4×12 21±0.2 ≤25 开40-42圈45-4818-2025-2763-65 YR800-8/1180800740 MBY710-6.3-No26.3 102.4φ2.4×13 21.5 ≤25 48-51 21-30 68-72 YR800-8/1180800740 MBY710-6.5 6.5 130.36 φ2.6×8 20.5 ≤10 40-45圈 54 YR800-8/1180630740 JDX(I)-630 5.6 135φ2.6×10 20.6 ≤25 21-24开25-28圈68 YR800-8/1180800740 JDX710-6.3 6.3 140φ2.6×10 20.6 ≤25 33-35 68 YR560-8 800740 JDX(I)-710 6.3 136.4 φ2.6×13 20.6 ≤25 28-31 81 YR1000-8/1180630740 JDX-800硬齿面 6.3333177 φ3.0×9 19.13 40-45圈 85 YR1000-8/1180800740 MBY-800硬齿面 6.3333165 φ3.0×11 18.92 ≤25 42-48 100 YR1250-8/1430800740 JDX-900硬 177 φ3.0×9 19.13 ≤25 50-55圈 76 YR1000-8/11801000740 ND800硬齿面 6.3333145.7 φ3.0×12 18.8 ≤25 42-50圈 100 YR1250-8/14301250740 JS110-A-F1 264 φ3.0×13 19 ≤25 39-45 116 YR1400-8/14301400742 MBY-900(硬) 6.3 200.7φ3.2×7+18.25 ≤20 50-53 59 YR630-8 1000740 JDX-800(硬) 6.3333130 1.8φ3.2×11 18.1 ≤25 45-48 112 YR630-8 1400742 MBY-900(No1) 6.3 189φ3.2×12 18.3 ≤5 47-59 120 YR1600-6/14301600992 JH710B-SW-10 9.857210φ3.2×13 18.3 ≤5 50-55 125 YR1600-6/14301600992 JH710B-SW-10 9.857238φ3.5×10 17.3 ≤25 75-80 87 YR1250-8/14301250743 JS110-A-F1 197φ3.5×12 17 ≤25 55-60圈 150 YR2000-8/173******** JS130-A-F1 233.6φ3.5×13 17 ≤25 60-65圈 156 YR2000-8/173******** JS130-A-F1 243.6φ3.8×13 16.6 ≤25 60-63 186 YR2500-8/173******** JS130-C-F1 270φ4.2×11 16.6 ≤25 110 182 YR800-8 2800740 JS130-A 252φ4.6×8.515 ≤25 150 150 YR800-8 2800740 JS130-A 312 +3.5规 格 mΦ2.2×6.5水泥磨 Φ2.2×11水泥磨Φ2.2×13 水泥磨 Φ2.4×8 水泥磨 Φ2.4×13 水泥磨 Φ2.6×13水泥磨 Φ3×9 水泥磨 Φ3×11 水泥磨 产 量 t/h 13—14 15—16 16—18 15 20—23 30—32 28—32 36—40 磨机转速 r/min 22 21 21.5 20.8 19 19.6 17.8 18 入磨粒度 mm <25 <25 <25 <25 <25 <25 <25 <25 研磨体装载量 t 31 50 60 45 65 80 70—80 100 有效容积 m 3 21.4 36 43 51.7 60 55 69 驱动方式 边缘 中心中心 边缘 中心 边缘 中心 中心 功率 kw 380 630630 560 800 1000 1000 1250 主电机电压 v 6000 60006000 6000 6000 10000 6000 6000 主减速器型号Z D70 D110D110 ZDY560A D110 JD—800 D125 D140S 长度 mm 12385 2155926079 17215 27580 20883 23568 27610 宽度 mm 5390 4540 4540 5564 4540 7740 4760 5720 外形尺寸高度 mm 4210 3520 3520 4540 3620 5670 3670 4080 设备重量 t 53 109114.2 82.53 138 144.5 138.7 181.9 备注规 格 m Φ3×11水泥磨Φ3.2×11水泥磨Φ3.5×9.5水泥磨Φ3.5×11水泥磨Φ3.6×8.5水泥磨Φ3.8×9水泥磨Φ3.8×12.5水泥磨Φ3.8×13水泥磨产 量 t/h 36 40—45 40 45 60 70—80 55 60磨机转速r/min17.69 17.4 18 17.2 16.5 16.5 16.4 16.3 入磨粒度 mm <25 <15 <20 <15 <20 <20 <25 <25 研磨体装载量t100 90~100 115 116 102 130 167 173 有效容积 m369 69 76.4 78.5 94驱动方式 边缘 中心 中心 中心 中心 中心 边缘 中心功率 kw1250 1250 1400 1600 2500 2000 2500 2500 主电机电压 v6000 6000 6000 6000 6000 6000 6000 6000 主减速器型号 ZDY140S D40 ZJA2060A ZJ2240 ZJ2240A MB25-II长度 mm24567 28000 29717 28454 19693|(不含传动)28521 1741919693(不含传动)宽度 mm7510 5720 5250 5350 4141(不含传动)5550 107454141(不含传动)外形尺寸高度 mm5968 3672 5000 5600 5404.5 5600 8204 5404.5设备重量 t 156.5 180 194.4 271.64 223.3(不含传动)255.2 301.4223.3(不含传动)备注 行星减速器行星减速器 配辊压机产量 滑履磨。
球磨机介绍
![球磨机介绍](https://img.taocdn.com/s3/m/6d2cedbdc77da26925c5b0eb.png)
行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。
球磨机适用于粉磨各种磨矿方式。
根据排矿方式不同,可分格子型和溢流型两种。
目录展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后,再进行粉碎的关键设备。
球磨机是工业生产中广泛使用的高细磨机械之一。
其种类有很多,如手球磨机,卧式球磨机,球磨机轴瓦,节能球磨机,溢流型球磨机,陶瓷球磨机,格子球磨机等。
球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分球磨机为干式和湿式两种磨矿方式。
根据排矿方式不同,可分格子型和溢流型两种。
编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机,他用于石灰,石膏,砂,矿渣等物料的粉磨。
物料只有经过粉磨并到要求细度后才能进行充分混合相互作用,才能使制品达到强度,粉磨是加气混凝土生产中的重要程序,粉磨过程耗电量大,球磨机一般是加气混凝土工厂中电机容量最大的设备。
球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段,根据研磨物料的粒度加以选择,物料由磨机进料端空心轴装入筒体内,当球磨机简体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它帖附近筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。
球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。
物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。
粉状物通过卸料箅板排出,完成粉磨作业。
筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度教大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢端对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体积也可之用钢段。
球磨机参数表
![球磨机参数表](https://img.taocdn.com/s3/m/c7caf61dc5da50e2524d7fa5.png)
φ2.4×4.5+2
20.2
≤25
10~12
20.8 YRKK500-8 280
740
JDX45 4.5 68
φ2.6×(5.25+2.25) 19.7
≤25
9~10
28 YRKK500-8 400
740
ZDY450 4.5 87.4
φ2.8×(5+3) 18.7
≤25
13~13.5
32
Y5001-8 500
740
MBY710 6.3 131
740
JDX710 6.3 140
740
JDX800 6.3 158
740
MBY800 7.1 148
740
JDX900 7.1 177
740
JDX900 7.1 182
740
JDX900 7.1 200.7
740
JDX900 7.15213.6
740
JDX1000 7.15 237
MBY800 6.3 182
φ3.8×(7.75+3.5) 16.7
≤25
85
85 YRKK710-8 1400
740 JDX90-WX-2A 5.6 215
4
740
MBY710 6.3 125
φ2.4×12
21
≤25
开 40~42 圈 45~48
63~65 YR800-8/1180 800
740
MBY710 6.3 127
φ2.4×13
21.5
≤25
48~51
68~72 YR800-8/1180 800
740
MBY710 6.3 131
球磨机资料
![球磨机资料](https://img.taocdn.com/s3/m/51912d39284ac850ad0242eb.png)
南京驰顺科技发展有限公司PM系列行星式球磨机是混合、细磨、小样制备、纳米材料分散、新产品研制和小批量生产高新技术材料的必备装置。
行星式球磨机产品体积小、功能全、效率高、噪声低,是科研单位、高等院校、企业实验室获取微颗粒研究试样(每次实验可同时获得四个样品)的理想设备,行星式球磨机配用真空球磨罐,可在真空状态下磨制试样。
行星球磨机产品广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保等部门。
主要用途:PM系列行星式球磨机用于高等与专科院校、科研单位及企业实验室快速分批将研究试样研磨到胶状细度(最小可达0.1μm),并进行混合、匀化和分散。
广泛应用于地矿、土壤、冶金、电子、电力、材料、化轻、医药、美容、环保、陶瓷、玻璃、核研究等科研和产业部门。
工作原理:PM系列行星球磨机是在同一转盘上装有四个球磨罐,当转盘转动时,球磨罐绕转盘轴转动,作行星式运动。
球磨罐中的磨球在高速运动中研磨和混合样品。
该产品可干、湿两种方法研磨和混合粒度不同、材料各异的产品,研磨产品最小粒度可至0.1微米(即1.0×10mm-4)工作方式:PM系列行星式球磨机可以干磨、湿磨、真空磨。
它容混合细磨、小样制品、产品试制为一体,并一次可同时取样四种,既是新材料研制的理想工具,也是小批量研磨生产专用材料的必备设备。
控制系统:PM系列行星球磨机采用目前国内最先进的具有程序设置功能的变频调速控制,可实现连续单向、连续换向、定时单向、定时换向四种方式的程控运行。
先进性:PM系列行星式球磨机采用交流电机变频程序控制(无碳刷磨损、寿命长、低速启动功率大、节电、能设置程序运行),整机一体化,体积小、重量轻、噪音低,操作简单,不需严格平衡即可操作。
技术参数:控制方式:变频式控制球磨罐数量:两个或四个球磨罐同时工作最大装样量:球磨罐容积的三分之二进料拉度:土壤料≤10mm 其它料≤3mm出料粒度:最小可达0.1um(即1.0×10mm-4)转速比(公转:自转):1:2,转速(自转):0.4L:0~700转/分、2L:0~600转/分、4L:0~600转/分、12L:0~500转/分、20L:0~440转/分、40L:0~360转/分、60L:0~340转/分、100L:0~320转/分定时时间:1-999分钟交替运行定时时间:1-99分钟最大连续工作时间(满负荷):72小时控制方式:变频无级调速、程控控制,LED显示,自动定时正反转、定时关机电机功率:0.4L、2L、4L、0.75kw、220V、50HZ、12L、20L、5.5kw、380V、50HZPM行星式球磨机优点:◆主皮带松紧度可调,长期使用也不易打滑,大大延长了使用寿命。
浅析球磨机的种类、工作原理及发展前景
![浅析球磨机的种类、工作原理及发展前景](https://img.taocdn.com/s3/m/e939924849d7c1c708a1284ac850ad02de8007da.png)
浅析球磨机的种类、工作原理及进展前景1球磨机的种类球磨机作为一种常见的粉磨设备,被广泛应用至电力、化工、矿山、水泥等加工部门。
目前,市场上流行的球磨机种类繁多、功能多样、价格不一,因此企业在进行选购时面对眼花缭乱的球磨机,常常无从选择。
一般地,企业在进行球磨机选用时,必需综合物料性质、磨料要求、生产环境、能耗情况等因素,科学比较和筛选,最后选出最适合其使用要求的球磨机。
1.1按筒体的形状分类(按长度与直径之比)①短筒球磨机:筒体长度L小于筒体直径D的2倍,即L2D的球磨机为短筒球磨机,其通常为单仓结构,重要用于粗磨作业或一级磨作业,其作业效率较高,可以实现2—3台球磨机同时串联使用,其使用范围较广。
②中长筒球磨机:筒体长度L=3D时为中长球磨机。
③长筒球磨机:筒体长度L4D时为长球磨机。
其一般分为2—4个仓。
1.2按磨机装入的研磨介质形状分类①钢球磨机内装入的研磨介质重要为钢段或钢球,此类磨机的研磨力度较大,且结构灵巧,转速平稳。
②棒磨机重要用于钢棒介质的研磨,钢棒的直径多在50—100mm之间,研磨时间较长。
棒磨机的仓数一般为两到四个不等,且各仓装入的研磨介质存在肯定差异。
为保证其研磨的最后效果,工作人员会将圆柱形的钢棒放在第一个仓内,而将钢球或钢段放在其他几个仓内。
③砾石磨机内的研磨介质重要包括卵石、砾石、砂石、瓷球等。
砾石磨机多采纳瓷料或花岗岩作为衬板,被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。
1.3按卸料方式进行分类①尾卸式磨机:尾卸式磨机分别以其首尾作为其磨料的入口和出口。
磨机在工作时,工作人员从入口端将磨料喂入,再由另一端将其卸出。
②中卸式磨机:中卸式磨机的入口在两端,出口在磨机中部。
工作人员通常从两端喂入磨料,再由筒体中部卸出。
1.4按排矿方式进行分类①溢流型:通过中空轴排矿。
②格子型:通过格子板排矿。
③周边型:通过筒体周边排矿。
1.5按传动方式分类①中心传动球磨机:此类磨机的传动动力端在机身中心,电动机通过减速机实现了球磨机的运转。
球磨机类型,球磨机规格,球磨机型号参数
![球磨机类型,球磨机规格,球磨机型号参数](https://img.taocdn.com/s3/m/4ed6166a4b35eefdc8d33353.png)
球磨机类型,球磨机规格,球磨机型号参数一、球磨机的类型(l)按长径比分:长径比即磨机简体长度和简体直径的比例。
长径比在2以下是短磨机,亦称球磨机,般为单仓,用于粗磨,多台球磨机串联可作为一级磨使用。
长径比2~3时为中长磨机。
长径比在4以上为长磨机亦称管磨机,其内部一般分为2~4个仓。
(2)按研磨体形状分.球磨机内装填研磨体为钢球或钢段。
棒球磨机一般为管磨机,第一仓装有圆柱形钢棒,以后各仓装钢球或钢段,棒长较棒仓长度应短1。
0mm左右为宜,以利于钢棒平行排列,防止交叉,棒磨机主要用于湿法磨。
(3)按排料方式分:按排料方式可分为溢流排料、格子排料、周边排料和简体中部周边排料。
主要的排料方式是溢流排料和格子排料两种。
球磨机运转时,物料给入筒体后即堆积于简体左端,由于简体的转动和研磨体的运动,物料逐渐向右端扩散,最后从右端的中空轴溢流而出,故称作溢流型球磨机。
另一种球磨机是在出料端附近有格子板。
格子板由若干块扇形板组成,扇形板上有宽度8~20mm的筛孔,物料可通过筛孔而聚集在格子板与右端盖之间的空间内。
此空间内有若干块辐射状的举板。
简体转动时,举板将物料向上提举,物料下落时经过锥形块而向出料端折转,经右端中空轴排出。
由于格子板和举板的作用,物料在出料端的料位较低,使排料加快,生产量提高,参见图1-25。
(4)按传动方式分中心传动是电动机通过减速器带动磨机卸料端空心轴而驱动简体回转减速器的出轴和磨机的中心线为同轴线。
边缘转动是电动机通过减速器带动固定在卸料端筒体上的大齿轮而驱动简体回转。
其他按操作工艺分有干法、湿法、煤磨、带烘干仓式、风扫式等等。
二、球磨机的结构A球磨机球磨机亦为单仓磨,由给料部、进料部、轴承部、筒体部、出料部、传动部、减速部、电动机等组成。
①给料部——球磨机给料是倾斜式溜槽送料,其仰角要大于所磨物料的静摩擦角。
斜溜槽断面下半部以半圆形为好(无死角),方形也能使用。
给料溜榴和进料部联接处有密封装置,般使用密封填料(石棉绳、石墨填料)将联接处密闭。
球磨机大揭秘
![球磨机大揭秘](https://img.taocdn.com/s3/m/3f14a3cc6429647d27284b73f242336c1eb93034.png)
放射形
切线形
图6.79 篦孔的几何形状
注意:安装隔仓板时须使篦孔大端朝向出料端,不得装反!
(4) 主轴承
❖ 组成:轴瓦、轴承座、轴承盖、润滑及冷却系统。 ❖ 球面瓦的底面呈球面形,装轴承座的凹面上,在球面瓦的
阶梯衬板适用于磨机的粉碎仓。
图6.68 阶梯衬板的面曲线
f)半球形衬板 可避免衬板上产生环向磨损沟槽,显著降低研磨体和衬板 消耗; 比表面光滑的衬板提高产量10%左右; 半球体为该仓最大球径的2/3,半球中心距不大于该仓平 均球径的2倍,半球呈三角形排列以阻止钢球沿筒体滑动。 g)小波纹衬板 无螺栓衬板,其波峰和节距都较小。适合于细磨仓。 h)分级衬板 (classifying lining plate) 安装特点:沿轴向方向具有斜度,大端朝向磨尾,即靠近 进料端直径大,出料端直径小。 作用:自动将钢球沿磨机轴向由大到小排列(自动分级) ,符合物料粉磨过程的要求,因而可减少磨机仓数,增大磨机 有效容积,减小通风阻力,提高粉磨效率。
K=t(d)
(6—96)
阶梯衬板工作表面呈阿基米德对数螺线形式,可均匀提升 研磨体。原因:衬板表面的倾角均相同,所以沿整个衬板表面 的牵制系数相等。
对数阿基米德螺线衬板的优点: 使同一研磨体层的研磨体的提
升高度均匀一致; 衬板表面磨损均匀,即磨损后
其表面形状基本不变; 衬板的牵制能力可作用到其它
研磨体层。因其排列也形成相当 于的倾角。既减少了衬板与最 外层研磨体之间的滑动和磨损, 还防止了不同层次的研磨体之间 的滑动和磨损。
根据磨内物料的粒度大小和装填情况确定合理的研磨体运
动状态。为正确选择和计算磨机工作转速、需用功率、生产能
力以及磨机机械设计计算提供依据。
水泥球磨机的型号和参数
![水泥球磨机的型号和参数](https://img.taocdn.com/s3/m/70b99644f02d2af90242a8956bec0975f465a4c0.png)
水泥球磨机是一种广泛应用于水泥生产行业的磨碎设备,其型号和参数因厂家和配置的不同而有所差异。
以下是一个常见的水泥球磨机的型号和参数介绍:
型号:MG2.5/4.5X13.5
参数:
1. 筒体直径:250毫米
2. 筒体长度:450毫米
3. 装球量:2.5吨球(标准型)
4. 转速:37转/分钟
5. 磨矿能力:产50%细度介于0.074-0.085毫米,产85%细度介于0.044-0.064毫米
6. 电动机功率:5.5千瓦x2
7. 总重量:约3吨
8. 外形尺寸(长x宽x高):1250x127x242毫米
9. 传动方式:皮带轮传动
10. 润滑方式:稀油润滑
11. 结构形式:湿式球磨机
详细说明:
筒体直径和长度可以根据实际需求定制,上述参数为标准型。
水泥球磨机的装球量通常根据物料的性质和磨矿要求来设定,选择合适的球石可以获得更好的磨矿效果。
转速和传动方式决定了球磨机的运行效率,较高的转速可以加快物料分散,提高磨矿效率。
电动机功率是球磨机的动力来源,选择合适的电机可以确保球磨机的稳定运行。
稀油润滑系统可以保证球磨机轴承的长期稳定运行,延长使用寿命。
湿式球磨机结构形式能够有效防止球石飞溅,降低环境污染。
水泥球磨机通常由筒体、支架、衬板、球石、传动装置等组成,根据需要还可以配备其他辅助设备如给矿机、提升机、干燥设备等。
在使用过程中,需要注意保持设备清洁、定期更换衬板和球石、及时检修维护等,以确保球磨机的正常运行和生产效率。
以上是对水泥球磨机型号和参数的基本介绍,希望能帮助到你。
Ф3.2×13m球磨说明书--JDX
![Ф3.2×13m球磨说明书--JDX](https://img.taocdn.com/s3/m/f0d4e912cc7931b765ce15b4.png)
一、概述球磨机是水泥行业、选矿工业、电力工业和化学工业等重工业领域中最广泛采用的粉磨机械。
在水泥工业中MB系列球磨机(以下称磨机)主要用于粉磨生料、熟料,也可用于粉磨石灰石、矿渣和煤等生产的原料。
二、技术性能1、规格:Ф3.2×13m球磨机2、产量:50-60t/h,入料粒度<15mm,综合水分<1.5%3、磨机转速:17.76r/min4、研磨体装载量:120 t(max)5、主电动机:型号:YR1600-8/1430 转速:740r/min功率:1600 kw 电压:10000V6、主减速机:型号JDX1000 速比:i= 5.67、辅助电动机:型号Y225S-8 转速:730r/min功率:18.5 kw8、辅助减速机:型号ZSY280-I 速比:i= 909、冷却水用量:主轴承2×2m3/h10、重量:约206T三、工作原理及结构本磨机为边缘传动,尾部卸料式三仓球磨机,用于粉磨水泥熟料、水泥生料,物料由料斗进入喂料装置,经中空轴内进料螺旋筒进入磨机第一仓,经过研磨破碎后的物料,通过隔仓板的篦孔进入第二仓,在第二仓把物料破碎成细料,再经过三仓将物料研磨成细粉,达到工艺要求的粉状物料。
再经过篦板的篦孔送到卸料仓,由卸料仓内扬料版强制喂入出料螺旋筒,经出料螺旋筒回转筛送到输送设备,再由输送设备把粉状物料运走。
本磨机由传动部分、主轴承部分、进出料装置、回转部分等部件所组成。
现将各部分简述如下:1、传动部分:传动系统包括电动机、减速机、传动轴、大小齿轮、联轴节等。
电动机与减速机之间以弹性柱销联轴器联接,减速机和小齿轮之间以柱销或胶块联轴器联接。
此种联轴器吸震性好,可以减少磨机冲击振动对减速机的影响,可以提高设备寿命,为提高传动齿轮的使用寿命,本磨机采用变位齿轮,大齿轮固定在筒体法兰上,由电动机通过柱销联轴器、减速机、胶块或弹性联轴器、传动轴、小齿轮、大齿轮带动筒体回转。
2、进料装置:进料装置包括进料斗、支架观察门等,进料斗没有衬板,是利用物料本身作衬垫的,可减少物料对进料的磨损,进料斗与支架间有垫片,用增减垫片的方法来调节中心高度。
球磨机种类都有哪些,球磨机生产厂家有哪些
![球磨机种类都有哪些,球磨机生产厂家有哪些](https://img.taocdn.com/s3/m/d535f9204a7302768e9939ea.png)
球磨机种类都有哪些?球磨机生产厂家有哪些?球磨机种类主要包括以下类别:球磨机的主要生产厂家有以下这些:1、巩义市欣昱重工制造有限公司-总部主营:高效节能球磨机2、巩义市欣昱重工制造有限公司-总部主营:选矿节能球磨机3、河东区诚威铸钢厂主营:球磨机大齿轮4、河东区诚威铸钢厂主营:球磨机专用大齿轮5、河东区诚威铸钢厂主营:专业大齿轮6、郑州荣耀机械设备有限公司主营:球磨机7、西安市林亚水泥销售有限公司主营:球磨机8、广西梧州矿山设备磁选机厂(原国营磁性材料厂)主营:球磨机9、江苏瑞安特机械集团有限公司销售部主营:3.8x13m高效球磨机10、郑州红星球磨机有限公司主营:选矿用搅拌卧式球磨机价格参数信息11、洛阳宇航重工有限公司主营:无介质磨机自磨机发展趋势12、北京天利恒诚科技有限公司主营:行星球磨仪13、深圳市龙华新区建辉腾电子商行主营:盘式干燥机14、天津祥和喜密封橡胶制品有限公司主营:球磨机联轴器八孔垫15、河南发得机械设备有限公司主营:河南球磨机价格16、江西富鑫选矿设备制造有限公司主营:球磨机17、湖南省志强五金铸造有限公司主营:浙江优质湖南球磨机厂家18、湖南省志强五金铸造有限公司主营:云南球磨机厂家直销19、天津祥和喜密封橡胶制品有限公司主营:天津球磨机橡胶衬板20、济南君意生物科技有限公司主营:生物样品球磨仪因篇幅限制以及信息时效性原因,仅仅只上传前面的一部分排名靠前的球磨机知名企业。
需要查看更多新的完整球磨机商家信息,请登陆一呼百应网进行搜索查阅。
点击球磨机查阅/p/C7F2C4A5BBFA.html出师表两汉:诸葛亮先帝创业未半而中道崩殂,今天下三分,益州疲弊,此诚危急存亡之秋也。
然侍卫之臣不懈于内,忠志之士忘身于外者,盖追先帝之殊遇,欲报之于陛下也。
诚宜开张圣听,以光先帝遗德,恢弘志士之气,不宜妄自菲薄,引喻失义,以塞忠谏之路也。
宫中府中,俱为一体;陟罚臧否,不宜异同。
若有作奸犯科及为忠善者,宜付有司论其刑赏,以昭陛下平明之理;不宜偏私,使内外异法也。
