最新机械制图期末试卷及答案

合集下载

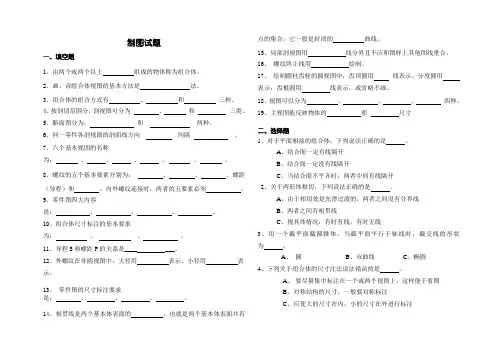

(完整版)机械制图期末试题(带答案)

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

《机械制图》期末考试试题及解答

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

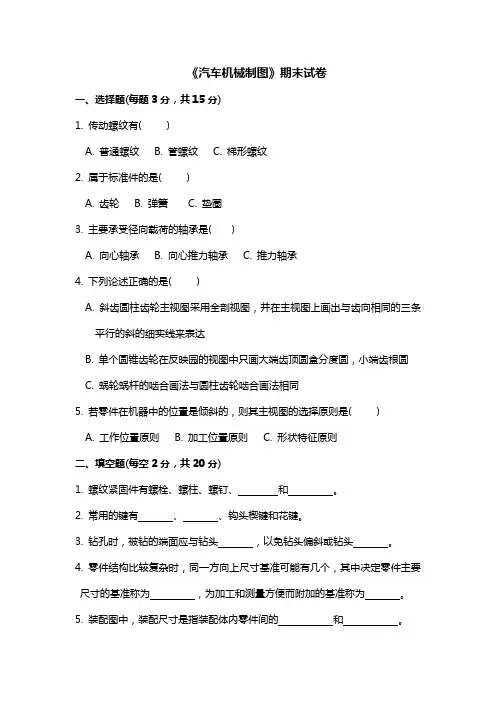

汽车机械制图期末试卷和答案

《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。

2. 常用的键有、、钩头楔键和花键。

3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。

4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。

5. 装配图中，装配尺寸是指装配体内零件间的和。

三、判断题(对的打√，错的打×。

每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。

图1 图2 2．如图3所示，试标出其尺寸基准。

图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。

(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。

图5(1) 根据结构形状，此零件属于零件，所用材料为。

(2) 该零件共用了个基本视图，其他表达方法有。

机械制图期末试卷及答案

第 1 页共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密封线内不要答题———————————密———————————————封———————————————线————————————一、单项选择题。

（每小题3分，共15分）1．锯齿形螺纹的牙型符号是______。

（） A ．MB ．GC ．TrD ．B2．选择正确的半剖视图。

（）3．选择正确的剖视图。

（）4．选择粗糙度标注错误的视图。

（）AB C D5．选择正确的断面图。

（）A B C D二、在右侧将主、俯视图改画为半剖视图。

（共8分）题号一二三四五六七八九总分得分阅卷人得分得分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期A B C第 2 页共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密封线内不要答题———————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置处画出各移出断面图，键槽深4mm 。

（共9分）得分得分得分得分第 3 页共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密封线内不要答题———————————密———————————————封———————————————线————————————七、分析螺钉连接装配图中的错误，将正确画法画在右侧图中。

《机械制图(二)》期末考试试卷

《机械制图（二）》期末考试试卷A、4种B、5种C、6种D、7种2、下列各代号的图纸幅面，尺寸最小的是：（）A、A1B、A2C、A4D、A03、国家标准规定了字体号数有多少种（）A、12种B、10种C、9种D、8种4、5号字体指字体的高度是（）A、3.5B、5C、7D、105、下面缩小的比例是（）A、1：2B、2：1C、5：1D、1：16、国家标准规定的图线种类有（）A、6种B、8种C、10种D、12种7、轴线用下列的哪一种图线形式来表示（）A、粗实线B、双点画线C、细点画线D、细虚线8、线性尺寸的数字标注应尽量避免的角度范围是：（）A、55°B、45°C、40°D、30°9、点在正面投影、水平投影、侧面投影分别用的标记是（）A、一撇、没有撇、二撇B、一撇、二撇、三撇C、二撇、一撇、没有撇D、三撇、二撇、一撇10、在左视图中不能反映物体的方位尺寸是：（）A、上、下B、左、右C、前、后11、斜度是以直角三角形的( )的比例来表示,写成1：n形式。

A、一直角边与斜边；B、斜边与任意直角边；C、两直角边12、三投影轴中的OX（或称X）轴代表物体（）方向的尺寸。

A、长度B、高度C、宽度13、正平线表示与直线平行的投影面是。

（）A、水平投影面B、正面投影面C、侧面投影面14、侧垂面表示其在侧面投影面的投影具有（）A、真实性B、类似性C、积聚性15、两个相同直径圆柱正交时的相贯线是一个（）A、平面曲线B、空间直线C、空间曲线16、确定各基本形体相对位置的尺寸是（）A、定形尺寸B、定位尺寸C、总体尺寸17、下列正确的说法应该是：（）A、机件的真实大小不应以图上所注的尺寸数值为依据；B、机件的真实大小与图形的比例及绘图的准确度有关；C、在同一张图样中，相同尺寸一般只标注一次；D、图样中若采取其他度量单位，不须另外注明。

18、在局部视图和斜视图中用来表示断裂边界的图线是 ( )A、粗实线；B、虚线；C、细点画线；D、波浪线19、正等轴测图轴间角的角度都一样，应为（）A、90°；B、135°；C、100°；D、120°20、斜二轴测图轴间角∠XOZ的角度是（）A、120°B、135°C、120°D、90°21、旋转视图需画旋转符号，其方向与实际旋转方向应该（）A、相一致B、相反C、随便22、剖视图中的剖面线是与水平线成45交角的（）A、粗实线B、细实线C、细点画线D、波浪线23、半剖视图主要用于内、外形状均需表达的（）A、对称零件B、不对称零件C、接近对称24、对较长的机件可以采用折断画法，其断开部分用（）A、细实线B、点画线C、波浪线或双点画线25、仅仅画出断面的形状，这种图形叫做（） A 、剖视图 B 、断面图 C 、视图26、画在视图轮廓之内的断面图称为（） A 、斜视图 B 、移出断面图 C 、重合断面图二、判断题：（对的打√，错的打×）（每题1分共15分）1、点的三面投影都是点。

机械制图—期末考试题含答案

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

《机械制图》期末考试试卷附答案

《机械制图》期末考试试卷附答案一判断题（本大题共20小题，每小题2分，共40分）1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（）5．正交线指的是水平线和竖直线。

（）6．正交线指的是在正交方式下绘制的直线。

（）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

（）二选择题。

大学机械制图期末考试题及解析

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

机械制图期末考试试卷A卷答案

一、选择题1、下列零件尺寸标注中正确的是（ D ）。

2、下图中正确的全剖主视图为（ C ）。

3、选择正确的局部剖视图。

4、已知俯视图，选择正确的剖视图。

（ D ）（ C ）；5、下图正确的A 向斜视图是（ A ）。

二、改错题1、找出下面局部剖视图中的错误，在右侧画出正确的视图。

（6分）2、分析内外螺纹连接画法中的错误，把正确的画在右方空白处。

（5分）（外螺纹大、小径及其剖面线的绘制酌情给分）3、分析图中的错误，在右方空白处画出正确的剖视图。

三、作图题1、参考轴测图尺寸，在指定位置按1：1比例画出移出断面图。

（按图中测量尺寸或1:1比例均给分）25 4102、在指定位置，将主视图画成全剖视图。

（5分）圆沉孔：1分；方孔：2分；左圆孔：1分；剖面线：1分3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。

大、小齿轮的齿顶圆、齿根圆、分度圆、内孔各1分。

4、采用简化画法补画螺栓连接装配图中的漏线。

5、用相交的剖切平面，将主视图改画为全剖视图。

6、将主视图改画为全剖视图。

四、读零件图，完成填空。

（每空1分，计20分）1．零件名称是压紧盖，材料是ZG270-500 ，比例是1:3 ，属于缩小比例。

2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是R18 ，定位尺寸是φ175 圆周的六等分，其连接圆弧的半径是R50 。

的基本尺寸是115 ，最大极限尺寸是115 ，3．尺寸φ11500.07最小极限尺寸是114.93 ，公差是0.07 ，基本偏差代号为h 。

4．零件上有6个直径为14 的圆柱孔，孔内表面粗糙度要求为25μm 。

5．该零件长度方向的尺寸基准是零件右端面，宽度方向的尺寸基准是前后对称面，高度方向的尺寸基准是φ90的孔的旋转轴线。

6、该零件的总长是 66 ，总宽是 211（187.55）视情况给分，总高是211 。

《机械制图》期末带答案

2022—2023学年第一学期期末考试《机械制图》试卷说明：1、考试时间90分钟，满分100分。

2、本试题共两页，共三大题。

3、考试内容：第一章一、单项选择题（每题2分，共10个小题，共计20分）1.国家标准中优先采用的图纸基本幅面有（C ）。

A.3种B.4种C.5种D.6种2.图样中的尺寸一般以（ D ）为单位时，不必标注其计量单位符号，若采用其他计量单位时，则应注明相应的单位符号。

A.kmB.dmC.cmD.mm3.不可见轮廓线采用（ B ）来绘制。

A.粗实线B.细虚线C.细实线4..角度尺寸在标注时，文字一律（A ）书写A.水平B.垂直C.倾斜5.下列缩写词中表示均布的意思的是( B )A.SRB. EQSC.C、标注圆弧的半径时，应在尺寸数字前加注符号（A ）。

A. RB. ϕ7.汉字的高度h不应小于（C ）A. 5mmB. 4mmC.3.5mmD.2.5mm8.图形中某线段尺寸为15mm，图形采用2:1的比例绘制，图形中线段对应的实物长度为（A ）mmA. 7.5mmB. 15mmC.30mm9.字体的号数即为字体的高度，单位是mm。

图样中汉字应采用（B ）。

A. 楷体B. 长仿宋体C. 黑体10. 1：2是缩小比例，2：1是放大比例。

若实物长度是50mm，按1：4的比例绘制则应标注（ B ）。

A. 12.5mmB. 50mmC.200mm二．是非题（每题2分，共10个小题，共计20分）1.不留装订边的图纸，周边尺寸的宽度数值一样。

（A ）2.按制图标准规定，1:2是放大比例。

（B ）3.2B铅笔中B代表软性铅笔。

（A ）4.虚线以及各种点画线相交时应恰当地相交于空隙处。

（B ）5.在进行尺寸标注时，尺寸数字不能被任何图线所通过。

（A ）6.尺寸界线与尺寸线平行。

（B ）7.制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

（A ）8.尺寸界线一般应与尺寸线垂直，并超出尺寸线2mm。

《机械制图》期末考试试题及解答（精品）

班级：_____________ 姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------（A ）P5-1《机械制图》考试试题（A 卷）答案一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。

（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。

（15分）题目一二三四五六总分得分阅卷（A ）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。

（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。

（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。

4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。

5. ￠40039.0 的最大极限尺寸为￠40.039, 最小极限尺寸为￠40, 公差为0.039。

6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。

机械制图考试题与参考答案

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精选教育类文档，如果需要，欢迎下载，希望能帮助到你们！
院长签字：任课教师
签字：
日期：日期：
最新机械制图期末试卷及答案
大学201 -201 学年第学期期末考试
学院：____________专业：____________班级：____________
姓名：____________学号：____________考场：____________成绩：
____________
机械制图
（满分100分，考试时间120分钟）
一、填空：（每空1分共15分）
1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技
术要求；4）标题栏。

2．Φ306
7h G 是配合代号，是基轴制，标注在装配图上。

3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。

4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。

5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重
要尺寸。

6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面
粗糙度和热处理等。

7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是：
选择下拉菜单中修改 →对象→ 文字→ 编辑，再选择所要标注的尺
寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、
下偏差之间输人符号“ ∧” ，并选中使其高亮显示，按下“a/b ”
按钮，上、下偏差便堆叠。

8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”
工具栏中按钮，或在“绘图”菜单中选择“图案填充（H) ”菜
单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定
义”。

调整角度和间距，选择填充区域单击“添加：拾取点，按钮，
点击的区域一定是封闭的区域且其边界在屏幕上可见。

单击“预览”
满意后单击“确定”按钮，结束命令，从而绘制剖面线。

9．当用CAD 绘制零件图时，标注形位公差带代号的方法是：在
标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按
“公差”按钮。

系统自动弹出“形位公差”对话框，单击黑色框会自
动弹出符号或选项，白色文本框中可输入数字或文字。

10.国家标准规定公差带由标准公差和基本偏差组成，标准公差
决定公差带的大小，基本偏差决定公差带相对零线的位置。

11．根据配合的松紧程度，配合类别可分为间隙配合、过渡配
合和过盈配合。

12．配合尺寸7750f H Φ和7
750h H Φ的松紧程度不同。

13．为了避免装配时表面互相干涉，两零件在同一方向上只应有一个接触面。

14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。

二、选择题：（每小题1分共10分）
1．局部视图的断裂边界应以（D）来表示。

A.点画线
B.粗实线
C. 虚线
D. 波浪线
2．剖切符号可以用（C）命令绘制。

A.直线
B.构造线
C. 多段线
D.样条曲线
3．对称或基本对称的视图，可以采用（C）视图来表示外形和内部结构、形状。

A.全剖
B. 局部剖
C.半剖
D.任意剖
4．下列断面图中错误的一个是（B）。

5．孔的基本尺寸为ф30，上偏差为+0.037,下偏差为+0.016，则下列叙述正确的是（B）
A. 最终加工后测得尺寸为ф30.038，则该零件为合格品；
B. 最终加工后测得尺寸为ф30.038，则该零件为不可修复废品；
C. 最终加工后测得尺寸为ф30.038，则该零件为可修复不合格品；
D. 以上答案均不对。

6．国家标准规定基本偏差共有（C ）种。

A. 20
B. 24
C. 28
D.26
7．下列内螺纹的画法中正确的是（C）
A
B
C
D
8．下面那种螺纹的标注是：普通外螺纹，公称直径为12，螺距为1.5，右旋，中等旋合长度,中顶径公差为6h。

（B）。

A. Tr12×1.5-6h-LH
B. M12×
1.5-6h。
