稳压电路基础
稳压电路的工作原理

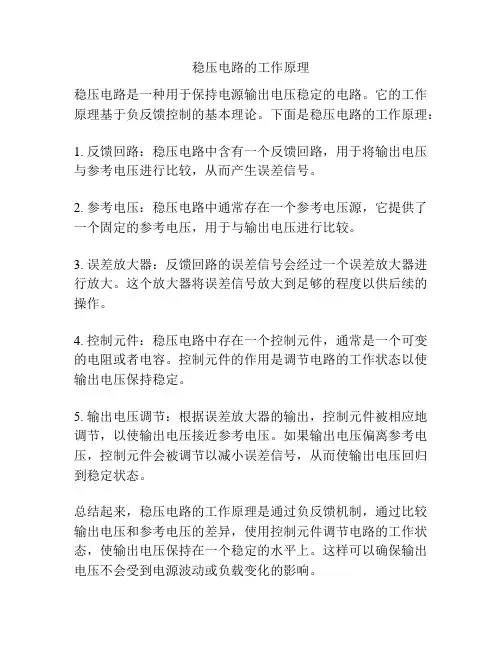

稳压电路的工作原理
稳压电路是一种用于保持电源输出电压稳定的电路。
它的工作原理基于负反馈控制的基本理论。
下面是稳压电路的工作原理：
1. 反馈回路：稳压电路中含有一个反馈回路，用于将输出电压与参考电压进行比较，从而产生误差信号。
2. 参考电压：稳压电路中通常存在一个参考电压源，它提供了一个固定的参考电压，用于与输出电压进行比较。
3. 误差放大器：反馈回路的误差信号会经过一个误差放大器进行放大。
这个放大器将误差信号放大到足够的程度以供后续的操作。
4. 控制元件：稳压电路中存在一个控制元件，通常是一个可变的电阻或者电容。
控制元件的作用是调节电路的工作状态以使输出电压保持稳定。
5. 输出电压调节：根据误差放大器的输出，控制元件被相应地调节，以使输出电压接近参考电压。
如果输出电压偏离参考电压，控制元件会被调节以减小误差信号，从而使输出电压回归到稳定状态。
总结起来，稳压电路的工作原理是通过负反馈机制，通过比较输出电压和参考电压的差异，使用控制元件调节电路的工作状态，使输出电压保持在一个稳定的水平上。
这样可以确保输出电压不会受到电源波动或负载变化的影响。
做稳压电源必看的资料-简单实用.
LM2596与LM2577组成的双路稳压电源1.1基本组成电源变压器：采用降压变压器将电网交流电压220V变换成复合需要的交流电源。
此交流电压经过整流后可获得电子设备所需要的直流电压.整流电路：利用单相桥式整流电路把方向和大小都变化的50Hz的交流电变换为方向不变但大小仍有脉动的直流电.其优点是电压较高，纹波电压较小，整流二极管所承受的最大反向交流电流流过，变压器的利用率高.滤波电路：利用储能元件—电容C两端的电压不能突变的性质，采用RC滤波电路将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电.稳压电路：使整流滤波后的直流电压不随交流电网和负载的变化扰动而变化由于采用大量高性能的集成模块，从而简化了电路的结构，突出了电源变换问题中的关键部分。
通过努力的调试与检测，电路整体性能良好,可以较好的实现设计目的。
本电源不仅可以单独使用，还可以置于其它电子设备中作为变压稳压或稳流源使用。
2电源概述2。
1电源简介电源是电子设备的心脏部分,其质量的好坏直接影响着电子设备的可靠性，而且电子设备的故障60%来自电源，因此作为电子设备的基础元件，电源受到越来越多的重视。
现代电子设备使用的电源大致有线性稳压电源和开关稳压电源两大类.所谓线性稳压电源，是指在稳压电源电路中的调整管是工作在线性放大区。
将220V、50Hz的工频电压经过线性变压器降压以后，经过整流、滤波和稳压，输出一个直流电压。
2。
2两类电源比较线性稳压源的优点是：电源稳定度及负载稳定度较高;输出纹波电压小；瞬态响应速度快；线路结构简单，便于维修；没有开关干扰。
缺点是：功耗大、效率低，其效率一般只有35～60%；体积大、质量重、不能微小型化;必须有较大容量的滤波电容。
其中,交换效率低下是线性稳压电源的重要缺点，造成了资源的严重浪费。
在这种背景下，开关稳压电源应运而生.任何电子设备均需直流电源来供给电路工作。
特别是采用电网供电的电子产品。
为了适应电网电压波动和电路的工作状态变化,更需要具备适应这种变化的直流稳压电源。
稳压电路简介

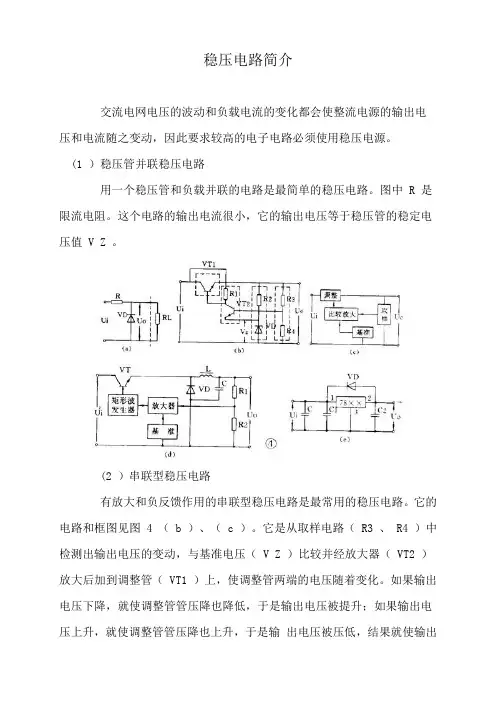

稳压电路简介交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用稳压电源。
(1 ）稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路。
图中 R 是限流电阻。
这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值 V Z 。
(2 ）串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图 4 （ b ）、（ c ）。
它是从取样电路（ R3 、 R4 ）中检测出输出电压的变动，与基准电压（ V Z ）比较并经放大器（ VT2 ）放大后加到调整管（ VT1 ）上，使调整管两端的电压随着变化。
如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。
（ 3 ）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图 4（ d ）。
图中电感 L 和电容 C 是储能和滤波元件，二极管 VD 是调整管在关断状态时为 L 、 C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。
它的基本工作原理是 : 从取样电路（ R3 、 R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管（ VT ）的导通和截止时间的。
如果输出电压 U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使 L 、 C 储能电路得到更多的能量，结果是使输出电压 U 0 被提升，达到了稳定输出电压的目的。
什么是稳压电路？
什么是稳压电路？正文：稳压电路是一种用于通过控制电压的波动幅度，使其维持在一个规定的范围内的电路。
在现代电子设备中，稳压电路广泛应用于各种电子产品中，如计算机、通信设备、电器等。
稳压电路不仅可以保护设备免受过电压或过电流的损害，还可以确保电子设备的正常运行和性能稳定。
下面将从原理、类型和应用等方面介绍稳压电路。
一、原理稳压电路的工作原理是通过将输入电压进行调节，使其输出电压保持在一个稳定的范围内。
常见的稳压电路原理有三种：串联稳压电路、并联稳压电路和开关稳压电路。
1. 串联稳压电路：- 通过串联一个稳压二极管和一个电流限制元件，将过大的电压降低到稳定的输出电压。
- 这种电路的特点是结构简单，稳定性好，但效率较低。
2. 并联稳压电路：- 通过并联一个稳压二极管和一个电流限制元件，将过小的电压提升到稳定的输出电压。
- 这种电路的特点是结构简单，适用于输出电压调节范围较小的情况。
3. 开关稳压电路：- 通过开关元件的通断来控制电压的输出，常见的开关稳压电路有直流-直流变换器和变压器等。
- 这种电路的特点是效率高、响应速度快，适用于大功率输出和宽范围调节的情况。
二、类型稳压电路的类型多种多样，常见的有线性稳压电路、开关稳压电路、数字稳压电路等。
1. 线性稳压电路：- 通过线性元件进行电压调节，具有稳定性好、噪声低、输出精度高的特点。
- 缺点是效率较低，功耗大，适用于输出电流较小的场景。
2. 开关稳压电路：- 通过开关元件进行电压调节，具有效率高、响应速度快的特点。
- 缺点是噪声较大，输出精度低，适用于大功率输出和宽范围调节的场景。
3. 数字稳压电路:- 通过数字控制元件（如微处理器）进行电压调节，具有精确控制、远程控制的特点。
- 缺点是成本较高，对噪声和电磁干扰比较敏感，适用于对稳定性和控制精度要求较高的场景。
三、应用稳压电路广泛应用于各个领域，下面列举几个常见的应用场景。
1. 电子设备：- 在计算机、手机、平板等电子设备中，稳压电路用于保护内部电路免受过电压或过电流的损害，确保设备的正常运行。
稳压电路的工作原理

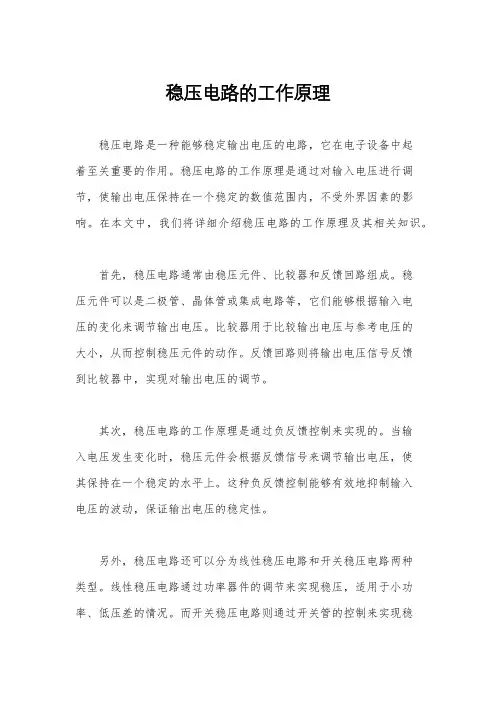

稳压电路的工作原理稳压电路是一种能够稳定输出电压的电路，它在电子设备中起着至关重要的作用。
稳压电路的工作原理是通过对输入电压进行调节，使输出电压保持在一个稳定的数值范围内，不受外界因素的影响。
在本文中，我们将详细介绍稳压电路的工作原理及其相关知识。
首先，稳压电路通常由稳压元件、比较器和反馈回路组成。
稳压元件可以是二极管、晶体管或集成电路等，它们能够根据输入电压的变化来调节输出电压。
比较器用于比较输出电压与参考电压的大小，从而控制稳压元件的动作。
反馈回路则将输出电压信号反馈到比较器中，实现对输出电压的调节。
其次，稳压电路的工作原理是通过负反馈控制来实现的。
当输入电压发生变化时，稳压元件会根据反馈信号来调节输出电压，使其保持在一个稳定的水平上。
这种负反馈控制能够有效地抑制输入电压的波动，保证输出电压的稳定性。
另外，稳压电路还可以分为线性稳压电路和开关稳压电路两种类型。
线性稳压电路通过功率器件的调节来实现稳压，适用于小功率、低压差的情况。
而开关稳压电路则通过开关管的控制来实现稳压，适用于大功率、大压差的情况。
总的来说，稳压电路的工作原理是通过稳压元件、比较器和反馈回路共同作用来实现对输出电压的稳定控制。
它能够有效地保护电子设备不受电压波动的影响，保证设备的正常运行。
因此，在电子领域中，稳压电路是一项非常重要的技术，对于保障电子设备的稳定性和可靠性具有重要意义。
在实际应用中，稳压电路的工作原理需要根据具体的电路设计和要求来进行调整和优化，以确保输出电压的稳定性和精度。
通过不断地研究和改进，稳压电路的性能和稳定性将得到进一步提升，为电子设备的发展和应用提供更加可靠的保障。
综上所述，稳压电路的工作原理是通过稳压元件、比较器和反馈回路实现对输出电压的稳定控制，它在电子设备中具有重要的作用。
随着科技的不断进步，稳压电路的性能和稳定性将得到进一步提升，为电子设备的发展和应用提供更加可靠的保障。
稳压电路
若要提高电路的电压调节能力，则可以用提高比较放大器的放大倍 数来实现。图9-10中用集成运放作比较放大器，调整管采用复合管。
【例9.2】串联型稳压电路如图9.2.4所示。已知稳压管的稳定电压VZ=6 V， R1=2 kΩ， R2=1 kΩ，R3=1 kΩ。试问 （1） 输出电压Vo的调节范围？ （2） 若VI为30 V，RL的变化范围为100～300 Ω，限流电阻R为400 Ω， 则调整管VT在什么时刻功耗最大？其值为多少？
三端固定集成稳压电路的输出电压是固定的，78XX/79XX系列中的符号ⅩⅩ表 示集成稳压器的输出电压的数值，以V为单位。 每类稳压器电路输出电压有5V， 6V，7V，8V，9V，10V，12V，15V，18V， 20V和24V共11个档次。该系列的输出电流分5档，7800系列是1.5A，78M00是0.5A， 78 L00是0.1 A，78T00是3A，78H00是5A。
比较放大可以是单管放大电路、 差动放大电路、集成运算放大器。
调整元件可以是单个功率管， 复合管或用几个功率管并联。
取样电路取出输出电压VO的一部分和基准电压VREF比较。
2. 工作原理
可以看出，串联型稳压 电路是一种典型的串联电压 负反馈调节系统，利用了引 入深度电压串联负反馈可以 稳定输出电压的原理。
因此，输出电压Uo的调节范围为12～24 V。
（2） 调整管的最大功耗。
调整管功耗可表示
I R1
PC=VCEIC≈(VI-Vo)(IR1+Io) V VO IO O RL min R1 R2 R3
VO V d (VI VO ) O R R R RL min 2 3 1 0 dVO
稳压电路原理图
稳压电路原理图稳压电路是一种能够自动调节输出电压，使其保持在一个稳定值的电路。
在电子设备中，稳压电路起着非常重要的作用，它可以有效地保护电子元件，提高设备的稳定性和可靠性。
本文将介绍稳压电路的原理图及其工作原理。
稳压电路的原理图通常包括输入端、输出端、稳压元件和反馈电路。
输入端接收来自电源的电压，输出端则输出稳定的电压。
稳压元件是稳压电路的核心部件，它能够根据输入电压的变化自动调节输出电压，以保持其稳定。
反馈电路则起着监测和调节的作用，通过对输出电压进行反馈，使稳压元件能够及时做出调整。
稳压电路的工作原理是通过稳压元件对输入电压进行调节，使输出电压保持在一个稳定的范围内。
当输入电压发生变化时，稳压元件能够感知到并做出相应的调整，以保持输出电压的稳定。
反馈电路则能够监测输出电压，并将信息反馈给稳压元件，使其能够及时作出调节。
稳压电路有很多种类，常见的有电阻稳压电路、二极管稳压电路、三端稳压电路等。
它们各自有着不同的工作原理和适用范围，但都能够实现对输出电压的稳定控制。
在实际应用中，选择合适的稳压电路对于保证电子设备的正常工作非常重要。
除了稳压电路的原理图和工作原理，我们还需要注意一些使用稳压电路时的注意事项。
首先，要根据实际需求选择合适的稳压电路，不同的电子设备可能需要不同类型的稳压电路来保证其正常工作。
其次，要合理设计稳压电路的参数，包括输入电压范围、输出电压稳定度、负载能力等。
最后，要注意稳压电路的散热和保护措施，确保其在长时间稳定工作的同时不会受到损坏。
总之，稳压电路是电子设备中非常重要的一部分，它能够保证设备的稳定性和可靠性。
通过合理设计和选择稳压电路，我们能够更好地保护电子设备，并提高其工作效率和寿命。
希望本文对稳压电路的原理图和工作原理有所帮助，谢谢阅读！。
稳压电路工作原理
稳压电路工作原理稳压电路是电子电路中常见的一种电路，它的作用是在输入电压波动时，输出电压能够保持稳定。
稳压电路通常被用于各种电子设备中，以确保设备能够在不同输入电压条件下正常工作。
本文将介绍稳压电路的工作原理及其常见类型。
稳压电路的工作原理主要是通过负反馈来实现的。
负反馈是指将电路的输出信号与输入信号进行比较，并根据比较结果对输入信号进行调节的一种控制方式。
在稳压电路中，负反馈能够使得输出电压稳定在一个设定的数值，即使输入电压发生波动。
稳压电路通常由比较器、误差放大器、参考电压源和功率元件等部分组成。
比较器用于比较输出电压与设定的参考电压，误差放大器用于放大比较器的输出信号，并将放大后的信号与输入电压进行比较，参考电压源提供一个稳定的参考电压，功率元件则用于调节输出电压。
稳压电路的常见类型包括线性稳压电路和开关稳压电路。
线性稳压电路通过调节功率元件的导通状态来实现稳压，它的优点是稳定性好，但效率较低。
开关稳压电路则通过开关元件的开关动作来实现稳压，它的优点是效率高，但稳定性相对较差。
在实际应用中，根据具体的需求和条件，可以选择合适的稳压电路类型。
在稳压电路中，稳压芯片是一个非常重要的元件。
稳压芯片是一种集成了比较器、误差放大器、参考电压源和功率元件等功能的芯片，它能够实现稳压电路的各种功能，并且具有体积小、功耗低、性能稳定等优点。
稳压芯片的选取对稳压电路的性能有着重要的影响。
除了稳压芯片，稳压电路中的其他元件也对稳压电路的性能有着重要的影响。
例如，功率元件的选择和散热设计能够影响稳压电路的稳定性和效率，输入输出电容和电感的选择能够影响稳压电路的抗干扰能力和响应速度。
总之，稳压电路通过负反馈实现对输入电压的稳定调节，它在电子设备中起着非常重要的作用。
了解稳压电路的工作原理及其常见类型，能够帮助我们更好地设计和应用稳压电路，以满足不同的需求和条件。
电工电子技术基础知识点详解2-4-滤波与稳压电路---知识点
滤波与稳压电路
1、滤波电路
（1）滤波电路原理。
是利用储能元件L 、C 改善整流电路输出电压的脉动程度，使得负载上得到脉动幅度较小的输出电压或电流。
（2）滤波电路应用。
是常用滤波电路类型有电容滤波器、电感滤波器、π型滤波器。
负载电流较小时选用电容滤波器，负载电流较大时应选用电感滤波器，要求输出电压脉动较小时可选用π型滤波器。
（3）电容滤波电路（接有负载电阻R L ）特点如下。
1）单相半波整流
2
O U U =2
DRM 22U U =2）单相桥式整流
2
O 2.1U U =2
DRM 2U U =2、稳压电路
（1）二极管稳压电路。
将稳压二极管与限流电阻串联，使稳压二极管工作在反向击穿区，保证输出电压U O 稳定于稳定电压U Z 。
其工作原理是利用稳压管两端电压的较小变化使输出电流有较大变化。
此类电路结构简单，但输出电压不可调，仅适用于负载电流较小且变化范围也较小的场合。
（2）串联型稳压电路。
由调整管、基准电压、采样电路和比较电
路组成。
常用的串联稳压电路为集成稳压电路，以W78⨯⨯和W79⨯⨯系
列三端稳压器应用最为广泛。
集成稳压电路可用来构建提高输出电压电路、提高输出电流电路和输出电压可调式稳压电路。
具有输出电压稳定、波纹小等优点，但是效率低、电压范围小。
（3）开关稳压电路。
依靠调整管的调整作用稳定输出电压，由开关调整管、脉宽调制电路和滤波电路构成，具有效率高、稳定范围宽、滤波效果好的特点。
稳压电路的工作原理
稳压电路的工作原理稳压电路是一种能够保持输出电压稳定的电路，它在电子设备中起着非常重要的作用。
稳压电路的工作原理主要是通过对输入电压进行调节，使得输出电压在一定范围内保持稳定。
在本文中，我们将详细介绍稳压电路的工作原理及其应用。
首先，稳压电路通常由稳压器和反馈回路组成。
稳压器是一个能够自动调节输出电压的元件，而反馈回路则负责监测输出电压，并将信息反馈给稳压器，以便对输入电压进行调节。
通过这种方式，稳压电路能够实现对输出电压的稳定控制。
其次，稳压电路的工作原理是基于负反馈的控制原理。
当输出电压发生变化时，反馈回路会将这一信息传递给稳压器，稳压器根据反馈信号对输入电压进行调节，使得输出电压恢复到设定值。
这种负反馈的控制原理能够有效地保持输出电压的稳定性，使得稳压电路在各种工作条件下都能够正常工作。
另外，稳压电路还可以采用不同的工作原理来实现稳压功能，例如基于电容、二极管、稳压管等原理。
其中，稳压管是一种常用的稳压元件，它能够通过将多余的电压转化为热量来实现稳压功能。
通过选择合适的稳压元件和设计合理的反馈回路，可以实现不同类型的稳压电路，以满足不同的应用需求。
总的来说，稳压电路的工作原理是基于负反馈控制的原理，通过稳压器和反馈回路对输入电压进行调节，以实现对输出电压的稳定控制。
稳压电路在电子设备中具有广泛的应用，能够确保设备在不同工作条件下都能够稳定可靠地工作。
通过对稳压电路的工作原理进行深入理解，可以更好地应用和设计稳压电路，提高电子设备的性能和稳定性。
综上所述，稳压电路的工作原理是基于负反馈控制的原理，通过稳压器和反馈回路对输入电压进行调节，以实现对输出电压的稳定控制。
稳压电路在电子设备中具有重要的应用价值，对于提高设备的性能和稳定性具有重要意义。
希望本文能够帮助读者更好地理解稳压电路的工作原理，为实际应用提供参考和指导。
直流稳压电源技术——稳压电源基础
直流稳压电源技术——稳压电源基础第二章稳压电源基础一、电子元件基础知识直流稳压电源中主要使用这些电子元件：电阻、电容、变压器、电感、二极管、三极管、场效应管、集成电路等，有些直流稳压电源可能还有发光二极管、电流表、电压表元件用于工作状态的指示。
这些电子元件主要分为无源器件和有源器件两大类。
其中无源器件是电阻、电容、变压器、电感；有源器件是二极管、三极管、场效应管、集成电路。
无源器件就不必说了，下面我们主要介绍一下有源器件的基础知识。
1、二极管二极管是我们通常情况下的俗称，它的学名叫晶体二极管或半导体二极管。
二极管就是由一个PN 结，加上相应的电极引线封装而成。
二极管按材料分类有硅材料和锗材料；按功能分类又可以分为整流二极管、检波二极管、开关二极管、稳压二极管、变容二极管、肖特基二极管、发光二极管等。
常用的二极管主要是利用PN结的单向导电性进行工作。
如：整流二极管、检波二极管、开关二极管等。
但是二极管还有一些比较特殊的性能，比如稳压二极管反向击穿后两端电压保持不便；变容二极管PN结间的结电容会随着外加电压的变化而发生变化；发光二极管通电后能够发光。
（1）二极管的主要参数正向电流IF在额定功率下，允许通过二极管的电流值。
正向电压降VF二极管通过额定正向电流时，在两极间所产生的电压降。
最大整流电流（平均值）IOM在半波整流连续工作的情况下，允许的最大半波电流的平均值。
反向击穿电压VB二极管反向电流急剧增大到出现击穿现象时的反向电压值。
正向反向峰值电压VRM二极管正常工作时所允许的反向电压峰值，通常VRM 为VP的三分之二或略小一些。
反向电流IR在规定的反向电压条件下流过二极管的反向电流值。
结电容C电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。
最高工作频率FM二极管具有单向导电性的最高交流信号的频率。
（2）直流稳压电源中常用的二极管直流稳压电源中常用的二极管有整流二极管、稳压二极管和发光二极管。
电路基础原理中的稳压电路解析
电路基础原理中的稳压电路解析在电路中，稳压电路是一种非常重要的电子元件。
它的作用是维持电路中的电压稳定，确保电子设备的正常运行，避免因电压波动而导致的损坏或故障。
本文将对稳压电路的原理、分类以及一些常见的稳压电路进行解析。
稳压电路的基本原理是通过可控的电流或电压调节器来使电路的输出电压保持稳定。
这样可以保证电子设备所需的电压在一个合理的范围内，无论输入电压如何波动，输出电压都能保持不变。
简单地说，稳压电路就像是一个“电子保姆”，为电子设备提供稳定可靠的电源。
稳压电路可分为线性稳压电路和开关稳压电路两大类。
线性稳压电路是最常见的一种稳压电路，它通过一个可调的电阻来调整电路的输出电压，使其与输入电压之差维持在一个固定的范围内。
线性稳压电路简单实用，成本低廉，广泛应用于各种电子设备中。
然而，线性稳压电路存在一些缺点，其中一个主要问题是功耗较高。
由于电路通过可调电阻来实现电压调节，因此会有较大的功耗损耗在电阻上。
为了解决这个问题，开关稳压电路应运而生。
开关稳压电路利用一种称为开关元件的特殊器件，可以在非常短的时间内将输入电压与输出电压连接或隔断，实现快速稳定调节。
开关稳压电路功耗低、效率高，适用于对功耗敏感的电子设备。
在常见的稳压电路中，最常见的是基于二极管和晶体管的稳压电路。
二极管稳压电路使用二极管的反向击穿特性来实现电压稳定，通过反向击穿时的电阻变化来调整输出电压。
这种电路简单可靠，适用于低功耗设备。
而晶体管稳压电路使用晶体管的放大特性来实现电压稳定，通过反馈电路来调整输出电压。
这种电路能够承受较大的电流负载，适用于高功率设备。
稳压电路是电路设计中不可或缺的一部分。
它保证了电子设备的稳定运行，避免了因电压波动导致的设备故障或损坏。
不同类型的稳压电路有着各自的特点和应用范围。
在实际应用中，我们需要根据具体的需求选择适合的稳压电路。
总之，稳压电路在电子技术中起着重要作用。
它使电子设备能够在稳定的电压下工作，保证了设备的性能和可靠性。
稳压电路的工作原理
稳压电路的工作原理稳压电路是一种用于稳定电压输出的电子设备，它能够在输入电压发生变化时，保持输出电压的稳定性。
稳压电路的工作原理主要是通过对输入电压进行调节和控制，以确保输出电压在一定范围内保持恒定。
在本文中，我们将详细介绍稳压电路的工作原理及其相关知识。
首先，稳压电路的基本原理是利用电子元件的特性来实现对电压的调节。
常见的稳压电路包括电压稳压器和集成稳压器两种类型。
电压稳压器主要由稳压管、二极管和电阻组成，通过对输入电压进行稳压调节，来保持输出电压的稳定性。
而集成稳压器则是将稳压管、二极管和电阻等元件集成在一起，形成一个完整的稳压电路，具有更好的稳定性和可靠性。
其次，稳压电路的工作原理是基于负反馈的原理。
当输入电压发生变化时，稳压电路会通过负反馈回路来调节输出电压，使其保持在设定的稳定值。
这种负反馈的机制能够有效地抑制输入电压的波动，从而实现对输出电压的稳定控制。
同时，稳压电路还可以通过内部电路来实现对输出电压的过载保护和短路保护，确保电路的安全稳定运行。
此外，稳压电路的工作原理还涉及到电压稳定器的工作特性。
电压稳定器通常分为线性稳压器和开关稳压器两种类型。
线性稳压器通过调节电阻来实现对输出电压的稳定控制，具有简单、稳定的特点；而开关稳压器则是通过开关管的开关动作来实现对输出电压的调节，具有高效、低损耗的特点。
不同类型的稳压器在工作原理和应用场景上有所不同，可以根据实际需求选择合适的稳压电路。
总的来说，稳压电路的工作原理是基于对输入电压的调节和控制，通过负反馈回路来实现对输出电压的稳定控制。
稳压电路可以有效地抑制电压波动，保证电路的稳定运行，是电子设备中常见的重要组成部分。
通过了解稳压电路的工作原理，我们可以更好地理解其在电子设备中的应用和作用，为电路设计和维护提供参考和指导。
稳压电路的工作原理
稳压电路的工作原理稳压电路是电子电路中常见的一种电路，其作用是保持输出电压始终稳定在一个设定的数值，即使输入电压或负载发生变化。
稳压电路在各种电子设备中广泛应用，确保设备的正常运行和保护电路不受损害。
稳压电路主要由稳压元件和反馈控制电路组成。
稳压元件可以是二极管、晶体管、稳压管等，通过对输入电压进行调节，使输出电压保持稳定。
反馈控制电路则监测输出电压的变化，并根据需要调节稳压元件的工作状态，以实现稳定的输出电压。
稳压电路的工作原理可以简单地描述为：当输入电压发生变化时，反馈控制电路检测到输出电压的变化，并通过控制稳压元件的导通或截止，使输出电压保持在设定值。
例如，在一个简单的稳压电路中，当输出电压升高时，反馈控制电路会减小稳压元件的导通电流，使输出电压下降；反之，当输出电压降低时，反馈控制电路会增加稳压元件的导通电流，使输出电压上升，从而实现稳定的输出电压。
稳压电路的稳定性和精度取决于稳压元件的性能和反馈控制电路的设计。
稳压元件的参数如稳定电压、稳定电流、温度系数等会影响稳压电路的性能；而反馈控制电路的带宽、灵敏度、补偿等也会对稳压电路的稳定性和动态响应产生影响。
在实际应用中，稳压电路可以分为线性稳压电路和开关稳压电路两种类型。
线性稳压电路通过调节稳压元件的导通电流来实现稳定输出电压，适用于低功率、低噪声要求的场合；而开关稳压电路则通过开关管的工作周期和频率来调节输出电压，适用于高功率、高效率要求的场合。
总的来说，稳压电路通过稳压元件和反馈控制电路的协同作用，使输出电压保持在设定值，确保电子设备的正常运行。
稳压电路的设计和调试需要充分考虑稳压元件的特性和反馈控制电路的精度，以实现稳定、可靠的输出电压。
在电子工程领域，稳压电路是一项基础而重要的技术，对于各种电子设备的设计和维护都具有重要意义。
63-基本调整管稳压电路[8页]
![63-基本调整管稳压电路[8页]](https://img.taocdn.com/s3/m/2f2d622c4afe04a1b171de27.png)
南京信息职业技术学院
3
模拟电子技术基础
串联型稳压电源方框图如下图所示。
调整
＋
＋
UI
比较放大
－
基准电压
取样
UO
－
串联型稳压电源方框图
南京信息职业技术学院
4
模拟电子技术基础
2．工作原理
（1）当负载RL不变,输入电压UI减小时,输出电压UO有下降趋 势,通过取样电阻的分压使比较放大管的基极电位UB2下降,而比较 放大管的发射极电压不变（UE2=UZ）,因此UBE2也下降,于是比较放 大管导通能力减弱,UC2升高,调整管导通能力增强,调整管V1集射之 间的电阻RCE1减小,管压降UCE1下降,使输出电压UO上升,保证了UO 基本不变。上述稳压过程表示如下:
模拟电子技术基础
基本调整管稳压电路
南京信息职业技术学院
模拟电子技术基础
为了使稳压管稳压电路输出大电流，需要加晶体管放大。
U O U Z U BE
稳压原理：电路引入电压负反馈，稳定输出电压。
不管什么原因引起UO变化，都将 通过UCE的调节使UO稳定，故称晶 体管为调整管。
若要提高电路的稳压性能，
UO U I UCE
UO min
(U Z
UBE2 )
R3 R4 R5 R4 R5
(2)
当R4调到最下端时,输出电压为最大值,
UO min
(U Z
UBE2 )
R3 R4 R5 R4 R5
(1
R3 R4 R5
)(U Z
UBE2 )
(3)
南京信息职业技术学院
8
U I U O 下降趋势 U B2 U E2 不变 U C 2
(U B1 ) U O
电工电子教案稳压电路
电工电子教案稳压电路第一章：稳压电路概述教学目标：1. 理解稳压电路的定义和作用。
2. 掌握稳压电路的基本组成部分。
3. 了解稳压电路在实际应用中的重要性。
教学内容：1. 稳压电路的定义和作用。
2. 稳压电路的基本组成部分：电源、稳压器、负载、调整元件等。
3. 稳压电路的分类和特点。
4. 稳压电路在实际应用中的重要性。
教学方法：1. 讲授法：讲解稳压电路的定义、作用和分类。
2. 案例分析法：分析实际应用中的稳压电路实例。
教学评价：1. 课堂问答：检查学生对稳压电路的理解程度。
2. 课后作业：要求学生绘制一个简单的稳压电路图，并简要说明其工作原理。
第二章：稳压电源教学目标：1. 理解稳压电源的定义和作用。
2. 掌握稳压电源的类型和特点。
3. 学会选择合适的稳压电源。
教学内容：1. 稳压电源的定义和作用。
2. 稳压电源的类型：线性稳压电源、开关稳压电源、电子稳压电源等。
3. 稳压电源的特点和比较。
4. 选择合适的稳压电源的方法。
教学方法：1. 讲授法：讲解稳压电源的定义、类型和特点。
2. 实践操作法：让学生动手测试不同类型稳压电源的性能。
教学评价：1. 课堂问答：检查学生对稳压电源的理解程度。
2. 课后作业：要求学生分析一个具体的稳压电源电路，并解释其工作原理。
第三章：稳压器教学目标：1. 理解稳压器的定义和作用。
2. 掌握稳压器的类型和特点。
3. 学会选择合适的稳压器。
教学内容：1. 稳压器的定义和作用。
2. 稳压器的类型：固定稳压器、可调稳压器、温度补偿稳压器等。
3. 稳压器的特点和比较。
4. 选择合适的稳压器的方法。
教学方法：1. 讲授法：讲解稳压器的定义、类型和特点。
2. 实践操作法：让学生动手测试不同类型稳压器的性能。
教学评价：1. 课堂问答：检查学生对稳压器的理解程度。
2. 课后作业：要求学生分析一个具体的稳压器电路，并解释其工作原理。
第四章：负载教学目标：1. 理解负载的定义和作用。
2. 掌握负载的类型和特点。
220v稳压电路原理
220v稳压电路原理
稳压电路是一种电子电路，用于确保输出电压在给定范围内稳定不变。
稳压电路的原理是通过反馈机制来自动调节电路中的元件，使输出电压保持恒定。
以下是一种基本的220V稳压电
路的原理和工作方式。
该稳压电路主要由三个部分组成：能够提供220V输入电源的
变压器、整流电路和稳压电路。
变压器负责将输入电源的电压降低或升高到所需的220V电压。
整流电路将交流电转换为直流电，以提供给稳压电路供电。
稳压电路的核心部分是稳压器。
稳压器是一种具有自动调节功能的电路，它通过比较输出电压与参考电压的差异，来调整电路中的元件以使输出电压保持不变。
稳压器通常采用反馈控制原理。
具体来说，稳压器将输出电压与参考电压进行比较，并产生误差信号。
这个误差信号被送回到稳压器的控制电路中，通过调节控制元件（如晶体管或场效应晶体管）的导通程度，来调整输出电压。
当输出电压下降时，稳压器会增加控制元件的导通程度，以提高输出电压。
相反，当输出电压升高时，稳压器会减小控制元件的导通程度，以降低输出电压。
通过持续监测和调整，稳压器可以使输出电压保持在预定的220V值，即使在输入电压波
动或负载变化的情况下也能保持稳定。
总之，稳压电路利用反馈控制原理以及稳压器的功能，确保输出电压始终保持在220V范围内。
这种稳压电路可以应用于各种设备和系统，提供稳定可靠的电源供应。
中职电子技术基础稳压电路
第4课时 稳压电路
学习目标
1.了解稳压二极管的工作特性、主要参数 2.掌握简单稳压电路的组成、稳压原理及电路特点 3.掌握晶体管串联稳压电路的组成、稳压原理。能计 算输出电压的调节范围
分析需要稳压电路的原因：
交流电经整流、滤波后已经变成比较平滑直 流电，但还不够稳定，如果电源电压波动或负载 发生变化时输出直流电压也随着变化。
R4
_
流 电 压
调整可变
_
电阻RP大 小调整输
出电压的
大小
带有放大环节的串联稳压电路
2、稳压原理
当电网升高或RL增大时，输出电压有上升的趋势，其稳压过程如下：
uL
（ＲＬ）
UB２ UL
UBE2
uL
（ＲＬ）
UL
IB2
U C2（ＵＢ１）
UＣE1
UＣE1
同理，当电网降低或RL减小时，稳定过程跟刚才的分析相反。 可概括为：
ui
+ IL
RL UL
-
ui
UL
IZ
IR
UR
UL
（2）当电网电压不变，负载电阻减小时，稳压过程如下：
V4
V1
u1
u2
V3
V2
R
IR IZ
+ C
VZ
ui
+ IL
RL UL
RL
UL
IZ
IR
UR
UL
说明电阻R的作用：
根据分析：利用稳压管电流的变化，引起限流电阻 R两端的电压变化，从而达到稳压的目的。因此，电阻R 不但起到限流作用，还起调压作用。
UL
忽略UBE2，上式整理得
UL
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压电路基础知识
稳压电路中常常需要用到稳压二极管(又叫齐纳二极管)，该二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.
汽车的电源工作环境相对稳定，常常采用串联型稳压电路，带有放大环节，即在电路中增加一个直流放大器，使稳压电源的稳定性能得到改善。
ZD1和R1组成稳压电路，提供基准电压。
由于基准电压ZD1使得T1的基极电位保持不变，射极输出电压的变化就是T1的管压降变化，不超过0.5V 。
R1为1WD 大功率电阻，用于分担因输入电压V1过高而产生的工耗。
V1的最大输入电压不能超过18V 。
3 汽车电子式仪表专用型稳压电路：
GND
C3
470U/16V
C2
470U/35V
T1
2SC2688
R1
510/1W ZD11N4738A
+VCC
VI
D1
1N4007
C10.1U/63V
VI D1
1N4007
R31K
R 23K R1
0.33/0.5W
D 3
1N 5819
D 2
1.5K E 36A L1
200UH
C 2
470U /35V
C 5
470U /16V
C 1
0.1U /63V
C 3
470P /63V
C 6
0.1U /63V
L2
100H / 800mA
SC 1SE 2TC 3GND
4
FB 5
VCC 6IPK 7DRI 8U1MC33063
+Vadj
C 4
0.47U /63V
C 7
100U /16V
5 用复合管做调整管的稳压电源
在稳压电源中，负载电流Ifz要流过调整管，输出大电流的电源必须使用大功率的调整管，这就要求有足够大的电流供给调整管的基极，而比较放大电路供不出所需要的大电流，另一方面，调整管需要有较高的电流放大倍数，才能有效地提高稳压性能，但是大功率管一般电流放大倍数都不高。
解决这些矛盾的办法，是给原有的调整管再配上一个或几个“助手”，组成复合管。
用复合管做调整管的稳压电源电路。
用复合管做调整管时，BG2 的反向电流Iceo2将被放大，尤其是采用大功率锗管时，反向截止电流Icbo比较大，并随温度增高按指数增加，很容易造成高温空载时稳压电源的失控，使输出电压Usc 增大。
误差信号ΔUsc 经放大加到BG2的级基极来减少Ic输人，可能迫使BG2截止。
为了使调整管在不同温度下都工作在放大区，常在BG1的基极加电阻（R7）接到电源的正极或负极。
在温度或负载变化不大或全用硅管时，可不加这个电阻。
R7的数值，可近似由下式决定。
6 带有保护电路的稳压电源
（1）二极管保护电路（2）三极管保护电路
在稳压电路中，要采取短路保护措施，才能保证安全可靠地工作。
普通保险丝熔断较慢，用加保险丝的办法达不到保护作用，而必须加装保护电路。
保护电路的作用是保护整管在电路短路、电流增大时不被烧毁。
其基本方法是，当输出电流超过某一值时，使调整管处于反向偏置状态，从而截止，自动切断电路电流。
保护电路的形式很多。
图（1）是二极管保护电路，由二极管D和电阻R0组成。
正常工作时，虽然二极管两端的电压上低下高，但二极管仍处于反向截止状态。
负载电流增大到一定数值时，电阻RO上的压降URO加大，使二极管导通。
由于UD＝Ube1＋URO ,而二极管的导通电压UD是一定的，则Ube1被迫减小，从而使Ie限制到一定值，达到保护调整管的目的。
在使用时，二极管要选用UD 值大的。
图（2）是三极管保护电路。
由三极管BG2 和分压电阻R4、R5组成。
电路正常工作时，通过R4与R5的分压作用，使得BG2 的基极电位比发射极电位高，发射结承受反向电压。
于是BG2 处于截止状态（相当于开路），对稳压电路没有影响。
当电路短路时，输出电压为零，BG2 的发射极相当于接地，则BG2 处于饱和导通状态（相当于短路），从而使调整管BG1基极和发射极近于短路，而处于截止状态，切断电路电流，从而达到保护目的.
7 带有放大环节的稳压电源
输出电压的变化量△Usc 是很微弱的，它对调整管的控制作用也很弱，因此稳压效果不够好，带有放大环节的稳压电源，就是在电路中增加一个直流放大器，把微弱的输出电压变化量先加以放大,再去控制调整管，从而提高对调整管的控制作用，使稳压电源的稳定性能得到改善。
图中，BG1是调整管，BG2是比较放大管。
输出电压变化量△Usc 的一部分与基准电压Uw 比较，并经BG2放大后进到了BG1的基极。
Rc 是BG2的集电极电阻，又是BG1的上偏置电阻。
R1、R2是BG2的上、下偏置电阻，组成分压电路，把ΔUsc 的一部分作为输出电压的取样，送给BG2的基极，因此又叫取样电路 R2 上的电压Ub2：叫取样电压。
DW和R3组，成稳压电路，提供基准电压。
从电路路中可以看出，当输出电压Usc 下降的时候，通过R1 、R2组成的分压电路的作用，BG2 的基极电位Ub2也下降了。
由于基准电压UW 使BG2 的发射极电位保持不变，Ubc2 ：＝Ub2，一UW随之减小。
于是BG2 集电极电流Ic：减小，Uc2增高，即BG1 的基极电位Ub1增高，使Icl增加，管压降Uce1减小，从而导致输出电压Usc 保持基本稳定。
BG2 的放大倍数越大，调整作用就越强，输出电压就越稳定。
如果输出电压Usc 增高时，同样道理，又会通过反馈作用使Usc 减小，保持输出电压基本不变。
下面谈谈各元件的选取原则。
前面已经提到，Rc是放大级的负载电阻，又相当于调整管的偏置电阻。
Rc大，放大倍数大，有利于提高稳压器指标，但Rc过大会使BG2 和调整管电流太小，限制了负载电流和调整范围。
通常Rc根据下列公式选取：
Usrmin 为整流输出的最小电压。
Ic2可取1～3毫安。
稳压管DW的稳定电压Uw，选择范围比较宽，只要不使BG2 饱和（即Uw比Usc 低2伏以下）均可。
Uw取得大，取样电压可大些，有利于提高稳压性能。
限流电阻R3通过的电
流I3，应该等于DW的稳定电流，那应满足下述关系：
输入电压Usr 应大于输出电压Usc 3～8伏。
Usr 过小，调整管容易饱和而起不到调整作用；Usr 过大，则增加管子耗损，并浪费功率。
整流纹波小的，Usr 可取低些；纹波大的，Usr 应取高些。
调整管BG1 的β值要尽量大，为此可以使用复仓管。
调整管的功耗也要足
够大，应满足下式要求：
Usrmax 为电网电压最高时的整流输出电压。
放大管BG2 也要选用β值大的管子，以增强对调整管的控制作用，使输出的更稳定。
在Usc 较大的稳压电路中，还应注意BG2 所能
承受的反向电压，应选取的晶体管。
分压电阻（R1＋R2）要适当小些，以提高电路性能。
通常取流过分压电阻的电流大于放大管基极电流的5-10倍。
分压比决定于输出电压Usc 和参考电压Uw，由下式决定：
一般可先选定R1 或R2，再通过计算调整另外一只电阻器，分压比要选得大些，一般选0．5～0．8。
8 可调稳压电路
LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。
其接法如下：
1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变
R2阻值即可调整稳压电压值。
D1，D2用于保护LM317。
Uo=(1+R2/R1)*1.25
电路中Cl、C2用于防止自激振荡、减小高频噪声和改善负载的瞬态响应。
接人C3可提高对纹波的抑制作用。
当输出电压较高而C2容量又较大时，必须在W317的输入端与输出端之间接上保护二极管D2。
否则，一旦输入短路时，未经释放的C2上的电压会通过稳压器内部的输出晶体管放电，可能造成输出晶体管发射结反向击穿。
接上D2后，C2可通过D2放电。
同理，D1可用来当输出端短路时为C3提供放电通路，同样起保护稳压器的作用。
