随机信号分析实验报告
实验四 随机信号分析

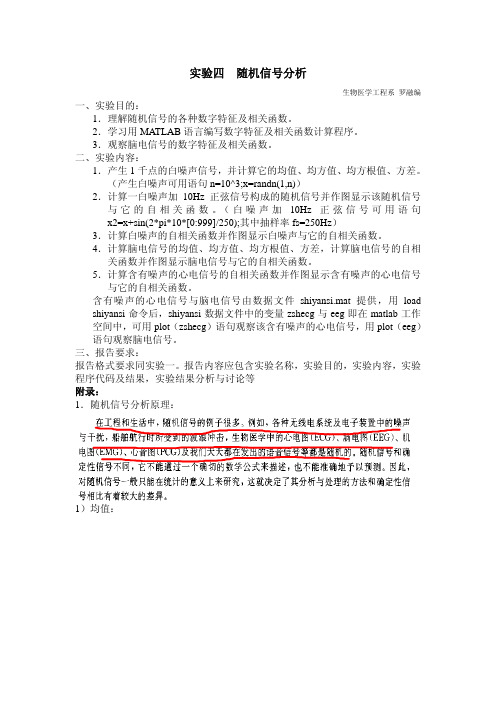

实验四随机信号分析生物医学工程系罗融编一、实验目的：1．理解随机信号的各种数字特征及相关函数。
2．学习用MATLAB语言编写数字特征及相关函数计算程序。
3．观察脑电信号的数字特征及相关函数。
二、实验内容：1．产生1千点的白噪声信号，并计算它的均值、均方值、均方根值、方差。
（产生白噪声可用语句n=10^3;x=randn(1,n)）2．计算一白噪声加10Hz正弦信号构成的随机信号并作图显示该随机信号与它的自相关函数。
（白噪声加10Hz正弦信号可用语句x2=x+sin(2*pi*10*[0:999]/250);其中抽样率fs=250Hz）3．计算白噪声的自相关函数并作图显示白噪声与它的自相关函数。
4．计算脑电信号的均值、均方值、均方根值、方差，计算脑电信号的自相关函数并作图显示脑电信号与它的自相关函数。
5．计算含有噪声的心电信号的自相关函数并作图显示含有噪声的心电信号与它的自相关函数。
含有噪声的心电信号与脑电信号由数据文件shiyansi.mat提供，用load shiyansi命令后，shiyansi数据文件中的变量zshecg与eeg即在matlab工作空间中，可用plot（zshecg）语句观察该含有噪声的心电信号，用plot（eeg）语句观察脑电信号。
三、报告要求：报告格式要求同实验一。
报告内容应包含实验名称，实验目的，实验内容，实验程序代码及结果，实验结果分析与讨论等附录：1）均值：3）均方：4）相关函数：2．MATLAB语言说明：1）mean函数：2）var函数：(2)option为’biased’时，计算有偏互相关估计(3)option为’unbiased’时，计算无偏互相关估计。
随机信号分析实验报告

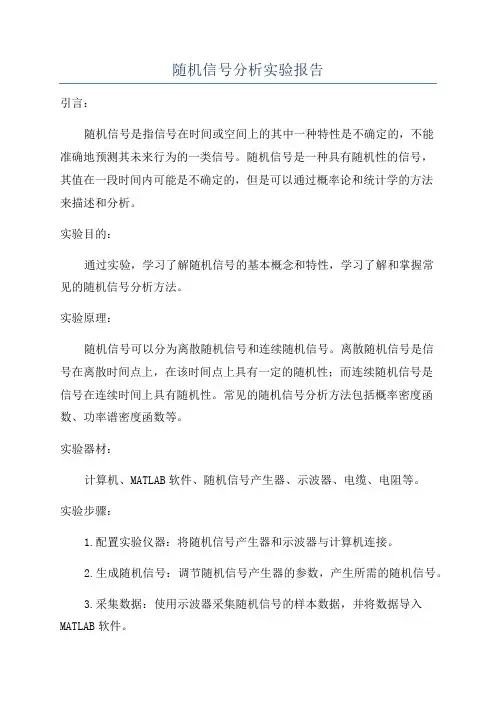

随机信号分析实验报告引言：随机信号是指信号在时间或空间上的其中一种特性是不确定的，不能准确地预测其未来行为的一类信号。
随机信号是一种具有随机性的信号，其值在一段时间内可能是不确定的，但是可以通过概率论和统计学的方法来描述和分析。
实验目的：通过实验，学习了解随机信号的基本概念和特性，学习了解和掌握常见的随机信号分析方法。
实验原理：随机信号可以分为离散随机信号和连续随机信号。
离散随机信号是信号在离散时间点上，在该时间点上具有一定的随机性；而连续随机信号是信号在连续时间上具有随机性。
常见的随机信号分析方法包括概率密度函数、功率谱密度函数等。
实验器材：计算机、MATLAB软件、随机信号产生器、示波器、电缆、电阻等。
实验步骤：1.配置实验仪器：将随机信号产生器和示波器与计算机连接。
2.生成随机信号：调节随机信号产生器的参数，产生所需的随机信号。
3.采集数据：使用示波器采集随机信号的样本数据，并将数据导入MATLAB软件。
4.绘制直方图：使用MATLAB软件绘制样本数据的直方图，并计算概率密度函数。
5.计算统计特性：计算随机信号的均值、方差等统计特性。
6.绘制功率谱密度函数：使用MATLAB软件绘制随机信号的功率谱密度函数。
实验结果和讨论：我们采集了一段长度为N的随机信号样本数据，并进行了相应的分析。
通过绘制直方图和计算概率密度函数，我们可以看出随机信号的概率分布情况。
通过计算统计特性，我们可以得到随机信号的均值、方差等重要参数。
通过绘制功率谱密度函数，我们可以分析随机信号的频谱特性。
结论：本实验通过对随机信号的分析，加深了对随机信号的理解。
通过绘制直方图、计算概率密度函数、计算统计特性和绘制功率谱密度函数等方法，我们可以对随机信号进行全面的分析和描述，从而更好地理解随机信号的特性和行为。
2.王五,赵六.随机信号分析方法.物理学报,2024,30(2):120-130.。
《随机信号分析与处理》实验报告完整版(GUI)内附完整函数代码
《随机信号分析与处理》实验报告指导教师：班级：学号：姓名：实验一 熟悉MA TLAB 的随机信号处理相关命令一、实验目的1、熟悉GUI 格式的编程及使用。
2、掌握随机信号的简单分析方法3、熟悉语音信号的播放、波形显示、均值等的分析方法及其编程 二、实验原理 1、语音的录入与打开在MATLAB 中，[y,fs,bits]=wavread('Blip',[N1 N2]);用于读取语音，采样值放在向量y 中，fs 表示采样频率(Hz)，bits 表示采样位数。
[N1 N2]表示读取从N1点到N2点的值。
2，均匀分布白噪声在matlab 中，有x=rand （a ，b ）产生均匀白噪声序列的函数，通过与语言信号的叠加来分析其特性。
3、均值随机变量X 的均值也称为数学期望，它定义为对于离散型随机变量，假定随机变量X 有N 个可能取值，各个取值的概率为则均值定义为上式表明，离散型随机变量的均值等于随机变量的取值乘以取值的概率之和，如果取值是等概率的，那么均值就是取值的算术平均值，如果取值不是等概率的，那么均值就是概率加权和，所以，均值也称为统计平均值。
4、方差定义为随机过程的方差。
方差通常也记为D 【X （t ）】 ，随机过程的方差也是时间 t 的函数, 由方差的定义可以看出，方差是非负函数。
5、自相关函数设任意两个时刻1t ，2t ，定义为随机过程X （t ）的自相关函数，简称为相关函数。
自相关函数可正，可负，其绝对值越大表示相关性越强。
6．哈明(hamming)窗（10.100）121212121212(,)[()()](,,,)X R t t E X t X t x x f x x t t dx dx +∞+∞-∞-∞==⎰⎰（10.101）B = 1.3Δf，A = -43dB，D= -6dB/oct.哈明窗本质上和汉宁窗是一样的，只是系数不同。
哈明窗比汉宁窗消除旁瓣的效果好一些而且主瓣稍窄，但是旁瓣衰减较慢是不利的方面。
随机信号分析实验报告
随机信号分析实验报告实验一：平稳随机过程的数字特征实验二：平稳随机过程的谱分析实验三：随机信号通过线性系统的分析实验四：平稳时间序列模型预测班级：姓名：学号：一、实验目的1、加深理解平稳随机过程数字特征的概念2、掌握平稳随机序列期望、自相关序列的求解3、分析平稳随机过程数字特征的特点二、实验原理平稳随机过程数字特征求解的相关原理三、实验过程function y = experiment number = 49; %学号49 I = 8; %幅值为8 u = 1/number;Ex = I*0.5 + (-I)*0.5; N = 64; C0 = 1; %计数 p(1) = exp(-u);for m = 2:N k = 1:m/2;p(m) = exp(-u*m) + sum((u*m).^(2*k)./factorial(2*k)*exp(-u*m));2222()[()()]{()()}{()()}X R m E X n X n m I P X n X n m I I P X n X n m I =+=+=-+=-E[X(n)]= I P{X(n)=+I}+(-I)P{X(n)=-I}=0⨯⨯0m >当时，/222(){()()}(2)!m k mk m P X n X n m I e P k λλ⎢⎥⎣⎦-=+===∑222()(1)(21)X R m I P I P I P =--=-2()()X X XC m R m m =-me I m n X n X E m R λ22)]()([)(-=+=end;pp = [fliplr(p) C0 p];Rx = (2*pp - 1)*I^2;m = -N:N;Kx = Rx - Ex*Ex;rx = Kx/25;subplot(211), plot(m,Rx); axis([-N N 0 I*I]); title('自相关序列');subplot(212), plot(m,rx); axis([-N N 0 1]); title('自相关序数');四、实验结果及分析自相关序列的特点分析：m>0时Rx(m)随着m的增大而减小，m<0时Rx(m)随着m的增大而增大。
