GIS 安装施工方案措施
GIS设备安装施工方案模版
GIS设备安装施工方案模版GIS设备是地理信息系统的核心组成部分，通过收集、存储、处理、分析和显示地理信息数据，帮助用户在空间和地理上做出决策。
在进行GIS设备的安装施工时，必须考虑到各种因素，以确保设备的顺利安装和正常运行。
以下是一个GIS设备安装施工方案的模板。
一、项目概述1.项目名称：GIS设备安装施工2.项目目标：安装并使GIS设备能够正常运行3.项目时间：预计工期为X天/周/月4.项目范围：安装GIS设备，并进行测试和调试二、项目准备1.确定项目组成员：包括项目经理、安装技术人员和测试人员等2.确定项目进度和时间表：详细列出项目中每个阶段的时间和工作内容3.准备所需材料和设备：确保所有所需的GIS设备和安装工具齐全三、设备安装1.确定安装位置：根据需求和设计图纸确定GIS设备的安装位置，并确保其符合安全和操作要求2.安装设备：按照设备的安装指南或说明书进行逐步操作，包括固定设备、连接电源和网络等步骤3.安装配套设备：如UPS电源、网络交换机等配套设备的安装和连接4.进行电气连接：对GIS设备进行电气连接，并进行必要的接地操作，确保设备的电气安全四、设备测试和调试1.功能测试：对设备的各个功能进行测试，确保其正常工作2.数据连接测试：测试设备与数据库和其他系统之间的数据连接是否顺畅3.性能测试：测试设备的性能，包括数据处理速度、系统响应等4.系统调试：根据测试结果对GIS设备进行调试，以达到最佳性能和功能五、培训和文档编制1.培训用户：对使用GIS设备的用户进行培训，包括设备操作、故障处理等内容2.编制安装文档：将整个GIS设备安装过程记录下来，包括安装步骤、测试结果等，以备日后参考六、项目验收1.正式验收：由用户组织进行GIS设备的正式验收2.问题处理：对于存在的问题和缺陷，及时进行修复和改进，直到用户满意为止七、项目总结和评估1.总结经验和教训：对整个项目进行总结，记录经验和教训，以备后续项目参考2.评估项目效果：根据项目目标和用户反馈评估项目的效果，包括设备性能、用户满意度等以上是一个GIS设备安装施工方案的模板，可以根据实际项目的需求进行修改和补充。
GIS施工方案范文
GIS施工方案范文一、前期准备工作1.方案制定：确定施工需求和目标，明确施工范围和规模，制定GIS 施工方案。
2.资源准备：准备所需的GIS软件和硬件设备，购买或租赁必要的仪器设备和工具。
3.人员培训：培训工程人员和GIS操作人员，提高他们的GIS基础知识和技能。
二、现场勘测和数据收集1.现场勘测：对施工现场进行详细勘测，测量地形地貌和现有设施情况，编制现场勘测图。
2.数据收集：收集现有的地理数据和相关信息，包括地理图件、空间数据库、卫星影像等。
三、数据处理和分析1.数据清理：对收集到的数据进行清理，删除错误、重复和不完整的数据。
2.数据转换：将不同格式的数据转换成统一的数据格式，确保数据的一致性和兼容性。
3.数据建模：根据施工需求，对数据进行建模和组织，构建所需的地理数据库。
4.数据分析：利用GIS分析功能，对数据进行空间分析和统计分析，得出相关的空间关系和结论。
四、系统设计和开发1.系统设计：根据施工需求，设计GIS系统的整体架构和功能模块，确定系统的基本流程和操作逻辑。
2.系统开发：根据系统设计，进行软件开发和编程，实现GIS系统的各个功能模块。
3.数据入库：将清理和处理好的数据导入到GIS系统中，并进行数据质量检查和验证。
五、系统测试和调试1.单元测试：对GIS系统的各个功能模块进行独立测试，确保其功能的正确性和稳定性。
2.集成测试：对GIS系统的各个功能模块进行整合测试，检查系统的工作流程和数据交互是否正常。
3.系统测试：对整个GIS系统进行测试，模拟实际使用环境，测试系统在实际工作中的可靠性和性能。
六、系统部署和应用1.系统安装：根据施工现场的要求，安装GIS软件和硬件设备，确保系统的正常运行。
2.数据迁移：将GIS系统和数据库部署到施工现场，迁移现有的地理数据和相关信息到系统中。
3.系统应用：根据施工需求，利用GIS系统进行施工管理和决策支持，提高施工效率和质量。
4.数据更新：定期对系统中的数据进行更新和维护，保证数据的准确性和时效性。
某66千伏GIS安装施工方案
某66千伏GIS安装施工方案
一、项目背景
某地区为了升级电力设施，提高供电质量，决定进行某66千伏气体绝缘金属封闭开关设备（GIS）的安装工程。
本文将介绍该项目的施工方案。
二、施工准备
1. 地勘与设计
根据工程设计图纸及现场勘察结果，确定GIS设备安装位置、基础要求以及管线走向。
对地质情况进行评估，确保施工安全。
2. 物资准备
准备所需的GIS设备、连接管线、绝缘子、附件材料等。
确保物资齐全，符合质量要求。
3. 人员组织
确定施工队伍，包括项目经理、技术人员、施工工人等。
组织培训，提高工作效率。
三、施工流程
1. 基础施工
根据设计要求，在设备安装位置进行基础开挖、浇筑，确保基础稳固。
2. 设备吊装
选择合适的设备吊装方案，保证设备安全吊装到位。
3. 接地与接线
对设备进行接地处理，并根据接线图纸进行接线，确保电气连接正确。
四、质检验收
1. 施工质检
定期进行施工质量检查，确保施工符合要求。
2. 设备验收
进行GIS设备的绝缘测试、开断试验等，确保设备性能良好。
五、安全管理
1. 安全教育
对施工人员进行安全教育培训，增强安全意识。
2. 安全措施
采取必要的安全措施，如穿戴安全防护用具、设立警戒线等，确保施工过程安全。
六、总结
本文介绍了某66千伏GIS安装的施工方案，通过合理的施工准备、施工流程、质检验收和安全管理，确保了工程的顺利进行和高质量完成。
希望能够为类似工程提供参考价值。
GIS基础专项施工方案
GIS基础专项施工方案引言GIS（地理信息系统）是一种基于地理空间数据的信息系统，可用于地理空间数据的采集、处理、分析和展示。
在工程施工中，GIS也发挥了重要作用，帮助工程师更好地掌握施工过程中的地理信息，提高施工效率和质量。
本文将介绍GIS基础专项施工方案，以指导工程建设中GIS的应用。
施工前准备在进行GIS基础专项施工前，需要进行以下准备工作： 1. 地理数据收集：收集相关地理数据，包括地形、建筑物、道路、管线等数据。
2. 数据处理：对收集的地理数据进行处理，包括数据清洗、转换、投影等。
3. 地图制作：根据需要制作地图，包括基础地图、施工用地图等。
4. GIS软件准备：选择适用的GIS软件，提前进行安装和配置。
施工流程GIS基础专项施工主要包括以下步骤： 1. 地理数据采集：在施工现场进行地理数据采集，获取最新的地理信息数据。
2. 数据编辑：对采集的地理数据进行编辑，包括数据更新、修正等。
3. 地图制作：根据需要制作地图，包括施工单位地图、现场施工地图等。
4. 数据分析：利用GIS软件进行数据分析，帮助工程师了解地理信息情况，制定合理的施工方案。
5. 数据展示：将数据分析结果显示在地图上，为施工决策提供支持。
施工注意事项在GIS基础专项施工过程中，需要注意以下事项： 1. 数据准确性：确保采集的地理数据准确无误，以保证后续分析和决策的可靠性。
2. 数据保密性：对涉及隐私等方面的数据进行保密处理，确保数据安全。
3. 软件操作规范：操作GIS软件时要按照规范进行操作，避免误操作导致数据错误。
4. 数据备份：及时对重要数据进行备份，以防数据丢失造成不必要的损失。
结论GIS基础专项施工是工程建设中不可或缺的一环，通过合理的GIS应用可以提高施工效率和质量，为工程建设提供可靠的地理信息支持。
在未来的工程建设中，GIS将扮演越来越重要的角色，需要工程师不断学习和应用GIS技术，以更好地开展工程施工工作。

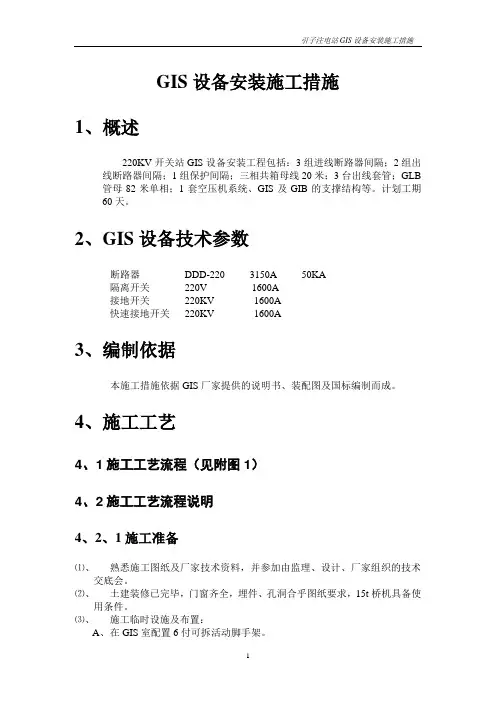

GIS设备安装施工措施
GIS设备安装施工措施1、概述220KV开关站GIS设备安装工程包括：3组进线断路器间隔；2组出线断路器间隔；1组保护间隔；三相共箱母线20米；3台出线套管；GLB 管母82米单相；1套空压机系统、GIS及GIB的支撑结构等。
计划工期60天。
2、GIS设备技术参数断路器DDD-220 3150A 50KA隔离开关220V 1600A接地开关220KV 1600A快速接地开关220KV 1600A3、编制依据本施工措施依据GIS厂家提供的说明书、装配图及国标编制而成。
4、施工工艺4、1施工工艺流程（见附图1）4、2施工工艺流程说明4、2、1施工准备⑴、熟悉施工图纸及厂家技术资料，并参加由监理、设计、厂家组织的技术交底会。
⑵、土建装修已完毕，门窗齐全，埋件、孔洞合乎图纸要求，15t桥机具备使用条件。
⑶、施工临时设施及布置：A、在GIS室配置6付可拆活动脚手架。
B、在GIS室布置一块配电盘，2台电焊机。
C、在GIS室放置一个活动工作房，用以存放工器具。
4、2、2测量放点、基础安装⑴、施工前根据施工图纸认真核对每一个设备的中心高程，并画出点线图，用全站仪、水准仪根据点线图放点，打出桩号高程。
⑵、根据测量所放的桩号高程，进行设备基础安装，基础安装的要求误差为≤±2mm，基础安装完成后，经监理工程师验收合格后，便可进行砼回填。
⑶、在砼回填后的地面上，根据测量所放的桩号按设备布置图的要求在地面上划好各设备的中心线，为设备就位调整做好准备。
4、2、3设备运输及开箱检查⑴、设备运输：A、根据安装需要，将GIS设备有次序的用载重汽车运至开关站，在开关站拆除外包装。
B、用15T桥机将已拆除包装的GIS设备吊至相应的安装位置，按地面所划中心线临时就位，待相关设备连接时，再进行仔细调整。
⑵、设备开箱验收：A、检查设备外包装有无残损，所有元件、附件、备件及专用工器具齐全、无损伤变形。
B、充有气体的运输单元或部件，其压力值要符合产品的技术规定。
GIS安装施工方案
110kV向阳变电站电气安装工程110kVGIS安装施工方案编写：审核：批准：上海电力实业总公司2012年1月31日1．概述向阳变110kV间隔GIS设备选用山东泰开高压开关有限公司封闭式SF6气体绝缘组合电器。
型号：ZF10-126G。
数量2组。
每组包括1路进线，1路出线，1路主变。
2．人员配备GIS设备施工主要由安装班负责进行安装；二次部分由继保班安装调试、电气试验由电试班调试。
安装调试组织结构图3．施工工机具配置3.1 起重工具1）链条葫芦（3T 、5T 各2） 2）尼龙吊绳（若干）3）专用吊索（2付）4）小型龙门吊具（1套）3.2 安装调试常用工具1）线垂 2套2）水平仪 2把3）卷尺 2把4）水准仪 2台5）内六角 1套6）常用扳手、力矩扳手若干7）无水乙醇、无水丙酮各一箱8）白布 10米9）医用手套、鞋套若干10）温度计、湿度计各211）透明塑料布 1卷12）吸尘器 2台13）烘箱 1台14）工作台 2只15）回路电阻测试仪 1台16）SF6气体回收装置 1套17）摇表、万用表各1台18）开关测试仪 1台19）工频耐压试验装置 1套4．施工工序4.1准备工作4.1.1技术准备1）编制施工方案，施工前按工序标准和施工方案做好施工技术交底，施工人员应掌握交底内容、安装方法及标准。
2）熟悉制造厂出厂技术文件并严格执行；严格按《安规》规定执行，安全施工、文明施工。
4.1.2施工安装前准备1）安装场地的土建工程应全部结束。
所有门窗都能关严，达到防盗、防水要求。
通风工程、照明工程应具备投运条件。
考虑到施工需要可临时装设照明灯，地面必须清洁，坚决做好防尘、防潮措施。
2）设备、材料、施工机具和仪表均已齐备，并检验合格。
3）熟悉GIS设备说明书、设计图纸、施工记录卡和有关规程。
4）现场清洁场地，并在地面上按设计要求和厂方资料划出中心线，对预埋槽钢基础施工前再用水平仪复测，标出各点正、负值，保证设备安装要求符合出厂规定。
500KVGIS安装施工方案与安全措施
**********水电站500KVGIS设备安装施工方案与安全措施*********************************************经理部二0二0年六月******水电站500KVGIS设备安装施工方案与安全措施批准：核定：审查：校核：编写：目录1.概述 (1)1.1工程概况 (1)1.2工作范围及主要工作量 (1)1.3 GIS设备主要技术参数 (2)1.4施工条件 (2)2. 主要标准及依据 (3)3.施工场地布置 (3)4.施工进度计划 (3)5.资源配置 (4)5.1人力资源配置 (4)5.2主要设备及工器具配置 (5)6.GIS施工工艺及技术措施 (6)6.1施工程序 (6)6.2施工准备 (7)6.2.1技术准备 (7)6.2.2场地布置 (7)6.2.3工器具及材料准备 (7)6.2.4设备外观及开箱检查 (7)6.2.5放样及检查基础 (8)6.2.6设备倒运 (9)6.3主体设备安装 (9)6.3.1断路器安装 (9)6.3.2断路器与CT、隔离开关、接地开关的装配 (10)6.3.3主母线及分支母线安装 (11)6.3.4空气/SF6出线套管安装 (14)6.3.5“O”型圈的安装 (14)6.3.6法兰连接面及绝缘盆子、导电杆等的清扫 (15)6.3.7避雷器（或电压互感器）安装 (15)6.3.8其它附件安装 (16)6.4气体作业 (16)6.5 设备基础及支撑架固定 (17)6.6汇控柜及电缆安装 (18)6.6.1汇控柜的安装 (18)6.6.2电缆线槽及托架安装 (18)6.6.3电缆的敷设和固定 (18)6.6.4二次回路接线 (18)6.7 液压系统管路安装及调试 (19)6.8设备接地及刷漆 (19)7.现场试验 (19)8.质量保证措施 (20)8.1质量管理 (20)8.2质量控制措施 (20)8.3质量控制点及控制措施 (21)9.安全保障措施 (22)9.1一般安全措施 (22)9.2专项安全措施 (23)10.事故应急预案 (23)10.1应急救援机构 (23)10.2GIS安装安全风险辨识、评价及预防措施 (24)11.附图 (25)12.附表：表安全风险辨识、评价及预防措施 (26)550kVGIS设备安装施工方案及安全措施1.概述1.1 工程概况***水电站位于***旁遮普省与AJK特区交界处的***桥上游1km处，左岸为***克什米尔AJK地区，右岸为旁遮普省，下距曼格拉大坝74km，西距伊斯兰堡直线距离约55km。
变电站扩建工程 GIS安装措施安装方案
某电厂变电站扩建工程 GIS安装措施某电厂电厂变电站扩建工程项目部2008年4月10日前言为确保产品现场进行安装调试过程中高效，准确，规范的开展工作，保证产品现场安装质量，对现场发生各种问题处理以及进行现场安装质量跟踪，特制定本文件，望现场所有部门和工作人员严格遵照执行。
1、GIS安装设备概况1．1本期某电厂电厂变电站扩建工程变电站安装220kV GIS主要设备包括：1 220kV配电装置变压器进线间隔组合电器个 1 附：断路器台 1隔离开关组 3接地开关组 3电流互感器台 6避雷器台 3汇控柜个 1出线套管只 31．2 GIS设备的主要特点及技术难点：此设备具有运行可靠、维护方便、结构紧凑的特点，其安装技术难点是设备上台和安装工艺要求较高。
2、GIS设备的搬运方案及施工前准备2．1 GIS设备到货后，施工人员应协同甲方、监理、厂方和河南送变电物资供应公司共同对设备进行核对和检察并填写有关记录，如有疑问应及时上报。
2．2 GIS设备到货后，应存放于便于设备进场的位置。
如无法立即进场，应对设备进行防晒、防潮、防倾覆的保护。
2．3GIS设备进场人员组织2．3．1 现场指挥：2．3．2 技术人员：2．3．3 安全监督：2．3．4 质量监督：2．3．5 工作负责人：2．4 GIS设备进场前应进行技术交底和办理安全工作命令票，组织工作人员学习本措施、安全规程和程序文件。
2．5 GIS设备进场方案2．5．1设备进场前应对设备按间隔分清并排出安装顺序，应按照由内至外的原则进行。
2．5．2 各设备区电动葫芦额定承载负荷技术数据：2．5．3 应注意电动葫芦的额定负荷，不得吊装过负荷的设备。
2．5．4 设备进场采用滚杠滚运的方式进行，其牵引动力可为人力、绞磨。
如用绞磨则绞磨的固定点应按图纸设计的位置固定，不得随意固定，牵引用绳应绑扎牢固，牵引前进时应缓慢和均匀，如果遇到阻碍应立即停止，排除后方可继续，牵引设备电源应可靠，临时电源线要排放整齐、绝缘良好，使用前应对机具进行检查，确认无故障和安全隐患后方可使用。
某66千伏GIS安装施工方案
某66千伏GIS安装施工方案一、工程概述：66千伏GIS安装施工项目是为了提高输电电网的可靠性和安全性，在地区新建一个66千伏气体绝缘开关设备，并与现有的输电线路相连。
本工程包括设备安装、接线、调试等施工工作，确保新建设备能够正常运行。
二、施工内容：1.设备安装：a.确定设备安装位置，并进行土建准备工作，确保地基的平整和稳固；b.按照设备的安装图纸要求，将GIS设备进行组装，并进行确认，确保组装质量；c.使用起重设备将GIS设备吊装至指定位置，并进行固定，确保设备稳定可靠；d.安装设备的附属设备，如仪表、阀门等，并进行接线。
2.系统接线：a.根据电气接线图，进行设备之间的接线，并确保接线质量；b.对接线部分进行绝缘处理，避免漏电和短路等问题；c.进行接地处理，确保系统的安全性。
3.调试与试验：a.连接外部电源，对设备进行试运行，确保设备的正常工作；b.进行联调试验，与输电线路进行连接，确保系统的稳定性；c.进行整套设备的各项试验，如绝缘试验、负荷试验等。
4.系统接地：a.对设备进行接地处理，确保系统的安全性；b.进行接地系统的测试，确保接地电阻符合要求；c.编制接地系统测试报告。
5.安全保护：a.安装相应的安全保护设备，如防雷设备、过电压保护器等；b.进行保护设备的接线和调试，确保保护装置的正常工作；c.编制设备保护调试报告。
三、施工流程：1.土建准备工作：a.对安装位置进行规划和测量；b.进行地基土方工作；c.进行地面整平和铺设。
2.设备组装：a.按照图纸要求组装GIS设备；b.进行设备的调试和确认。
3.设备吊装及固定：a.使用起重设备将组装完成的GIS设备吊装至指定位置；b.进行设备的固定，确保设备的稳定和可靠。
4.系统接线：a.根据电气接线图进行接线；b.进行接线质量的检查和绝缘处理。
5.调试与试验：a.连接外部电源进行试运行；b.联调试验和整套设备试验。
6.系统接地：a.进行接地处理；b.进行接地系统测试。
GIS设备安装施工方案
GIS设备安装施工方案一、项目概述地理信息系统（Geographic Information System，简称GIS）是一种进行地理空间数据采集、存储、管理、处理和分析的技术系统。
GIS设备的安装施工是GIS项目的重要环节之一，本文将针对GIS设备安装施工方案进行详细介绍。
二、施工前准备1.确定施工现场：根据GIS设备安装位置和布局要求，选择合适的施工现场，确保设备能够正常运行。
2.清理施工现场：清除施工现场的杂物和障碍物，确保施工安全和顺利进行。
3.设备验收：对待安装的GIS设备进行验收，确保设备完好无损，并做好相应的记录。
三、施工流程与规范1.施工流程：（1）确定设备的安装位置和布局方式；（2）准备安装所需的材料和工具；（3）安装地面控制点和设备支撑架；（4）用螺栓将设备固定在支撑架上；（5）正确连接设备之间的电缆和接口；（6）设备调试和测试；（7）整理施工现场，移除多余的材料和工具；（8）编制施工报告并进行验收。
2.施工规范：（1）安全施工：严格遵守施工安全规范，佩戴必要的安全防护用品，确保施工人员的人身安全。
（2）设备准确安装：根据设备安装要求，确保设备安装的位置准确，并做好支撑和固定工作。
（3）电缆管理：将各设备之间的电缆正确连接，并做好整理和管理，避免交叉和损坏。
（4）设备保护：在安装过程中，应注意保护设备的外观，避免刮擦和碰撞，确保设备的完好无损。
（5）施工报告：在施工结束后，编制施工报告，详细描述设备的安装情况和测试结果，备案保存。
四、施工中的问题及应对措施1.施工现场条件限制：有些施工现场可能存在条件限制，如空间狭小、设备安装高度限制等。
应根据实际情况，灵活调整施工方案，保证设备能够正常安装和使用。
2.技术难题：在设备安装过程中，可能会遇到一些技术难题，如设备连接失败、传输速率不稳定等。
此时，应及时与相关技术人员沟通，寻找解决办法，确保设备的正常运行。
五、施工后的验收与总结1.设备验收：在施工结束后，对已安装的设备进行验收，检查设备的安装质量和运行情况，确保达到设计要求。
gis安装施工方案
GIS安装施工方案1. 引言地理信息系统（Geographic Information System，GIS）是一种用数字技术来管理、分析和展示地理空间数据的系统。
在现代社会中，GIS在城市规划、土地管理、环境保护、交通管理等领域的应用越来越广泛。
为了实施一个成功的GIS项目，一个完善的GIS安装施工方案是必不可少的。
本文档将提供一个基本的GIS安装施工方案，用于指导GIS项目的实施。
2. 施工准备在开始施工之前，需要准备以下工作：•项目需求分析：理解项目的具体需求，明确实施目标和范围。
•资源准备：确保项目所需的硬件设备和软件工具可用，并进行相应的采购和安装。
•数据采集和处理：完成对应的地理空间数据的采集和处理，确保数据的准确性和完整性。
•施工人员培训：提供必要的培训，确保施工人员对GIS系统的使用和管理具备基本的技能。
3. 硬件安装在安装GIS系统之前，需要进行以下硬件方面的准备工作：•服务器安装：根据项目规模和需求，选择合适的服务器设备，并按照厂商提供的操作指南进行安装和配置。
•网络设置：配置并确保网络能够正常连接到GIS系统，包括局域网和互联网。
•存储设备配置：配置合适的存储设备，以确保GIS数据能够被正确地存储和访问。
•工作站安装：根据需要安装GIS工作站，确保工作站与服务器的连接和数据传输正常。
4. 软件安装在硬件安装完成之后，可以开始进行GIS软件的安装和配置：•操作系统安装：根据厂商要求，选择合适的操作系统版本，并按照安装指南进行安装和配置。
•GIS软件安装：根据项目需求，选择合适的GIS软件，并按照厂商提供的安装指南进行安装和配置。
•数据库安装：根据需求，安装适当的数据库管理系统，并进行相应的初始化和配置。
•扩展模块安装：根据项目需求，安装扩展模块并进行相应的配置。
5. 数据导入和处理在GIS软件安装完成之后，需要进行数据的导入和处理操作：•数据导入：将采集和处理好的地理空间数据导入到系统中，确保数据的完整性和准确性。
GIS安装专项施工方案
GIS安装专项施工方案一、施工背景随着信息技术的快速发展和应用，地理信息系统（GIS）在各个领域得到广泛应用。
GIS是一种将地理空间信息与数据库相结合的信息处理系统，可以用来管理、分析和展示地理信息。
因此，在很多行业中，都需要进行GIS系统的安装和调试。
二、施工目标本次GIS安装工程的目标是成功安装并调试GIS系统，保证其稳定运行。
具体目标包括：1.成功安装GIS系统软件和硬件设备；2.确保GIS系统与相关数据库系统的连接正常；3.完成GIS系统的基础功能测试；4.对整个系统进行性能测试，确保其能够满足实际使用需求。
三、施工内容1.安装GIS软件和硬件设备根据GIS系统的规格要求，购买并安装相应的软件和硬件设备。
在安装过程中，要注意遵循厂商提供的安装指南，确保安装顺利进行。
2.连接数据库GIS系统通常需要与数据库系统进行数据交互和存储。
在施工过程中，需要先安装并配置数据库系统，然后通过相应的配置将数据库与GIS系统进行连接。
3.系统调试安装完成后，需要对GIS系统进行调试，确保其基础功能正常。
这包括检查系统的启动和关闭过程、界面的正常显示、地图层的叠加和显示、空间数据查询和分析等功能。
4.系统性能测试在基础功能测试通过后，需要对GIS系统进行性能测试，以确保其能够满足实际使用需求。
性能测试可以包括负载测试、并发测试、响应时间测试等。
四、施工流程1.前期准备1.1.进行需求分析，确定GIS系统的功能和规格要求；1.2.根据分析结果，购买GIS系统的软件和硬件设备；1.3.安装和配置数据库系统；1.4.制定施工计划，明确施工的时间节点和负责人。
2.安装GIS软件和硬件设备2.1硬件安装2.1.1根据硬件设备的规格要求，安装服务器、存储设备、网络设备等；2.1.2连接硬件设备，确保其正常运行；2.1.3验证硬件设备的性能指标，确保其满足系统要求。
2.2软件安装2.2.1根据软件的规格要求，安装操作系统和其他的必要软件；2.2.2安装GIS软件，确保安装过程顺利进行；2.2.3针对软件安装问题进行解决。
GIS安装施工方案
GIS安装施工方案这是一个GIS（地理信息系统）安装施工方案的示例。
施工方案主要包括项目概述、项目设计、设备安装、系统调试等内容。
项目概述：本项目旨在建立一个新的GIS系统，用于对地理位置和相关数据进行管理和分析。
该系统将由服务器、计算机设备和软件组成，用于存储和处理地理数据，同时提供数据查询和分析功能。
项目设计：1.服务器的选择：根据项目要求，选择一台具备高性能、高存储容量和高稳定性的服务器，以保证系统的正常运行。
服务器的型号和配置应符合项目需求，并具备足够的扩展性。
2.计算机设备的选择：根据项目规模和需求，选择适当数量的计算机设备。
计算机设备应与服务器相兼容，并且能够满足系统操作的需求。
3.网络布局：确定网络拓扑结构和布线方案，确保网络的稳定性和高效性。
考虑到GIS数据传输量大，应确定适当的宽带和网络设备。
4.软件选择：选择适当的GIS软件，根据项目需求进行功能评估和选择。
软件应具备数据存储、处理、查询和分析功能，并提供用户友好的界面和易于使用的工具。
设备安装：1.服务器安装：将服务器放置在机房或指定的安装位置上，并确保其稳固可靠。
连接服务器到电源和网络，并确认其工作状态正常。
2.计算机设备安装：依据设计方案，将计算机设备放置在适当的位置上，并连接电源和网络。
连接设备到服务器，并确认其正常工作。
3.网络设备安装：根据设计方案，安装和布线网络设备，包括路由器、交换机和网络线缆。
确保网络设备的稳定性和高效性。
4.软件安装：按照软件提供的安装向导，安装GIS软件到服务器和计算机设备上，并确保软件的正常运行。
系统调试：1.确认硬件设备正常工作：对所有的服务器、计算机设备和网络设备进行测试，确保它们能够正常工作。
2.系统初始化设置：根据项目需求，初始化GIS系统的设置，包括用户名和密码设置、权限设置、地理数据导入等。
3.数据导入和验证：将现有的地理数据导入到GIS系统中，并进行验证和校验。
确保数据的完整性和准确性。
GIS安装专项施工方案
光明桥220kV变电站工程GIS安装专项安全施工方案及安全技术措施天津送变电工程公司变电第二项目部2011年07月一、工程概况本期安装220kV GIS 2间隔，110kV GIS 15间隔，采用上海西门子的产品。
二、编制依据1)（天津电力设计院2011年）出版的《光明桥220kV变电站工程电气施工设计图》。
2)《电气装置安装工程高压电器施工及验收规范GBJ147–90》3)中华人民共和国电力行业标准《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-20024)《输变电工程建设标准强制性条文实施管理规程》（国家电网公司GDW 248-2008）5)《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（国家电网基建质量[2010]322号）6)《国家电网公司输变电工程工艺标准库》（国家电网基建质量[2010]100号）7)《国家电网公司输变电工程施工工艺示范光盘》（国家电网公司质量[2009]290号）8)《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建质量[2010]19号）9)《国家电网公司基建安全管理规定》（国家电网基建[2010]1020号）10)原部颁《电力建设安全工作规程》DL5009•3–199711)国家电网公司《电力安全工作规程》（变电部分）（国家电网安监[2009]664号）12)国家电网公司《输变电工程安全文明施工标准》Q/GDW250-200913)国家电网公司《输变电工程施工危险点辨识及预控措施》（试行）三、施工作业人员现场负责人张俊路现场安全员高勤书作业负责人王金山作业人员耿长安、杨植碧、龙远华、吴光军、罗建国、刘晓勇、谢剑辉四、施工前准备工作安排1、现场调查，对设备支架进行检验及复测。
2、技术准备: 熟悉图纸、设备安装说明书、安装记录表等资料齐全。
五、设备、工具及检测器具1、龙门吊车1台2、真空泵4.5kW1台3、SF6充气装置1套4、吸尘器0.5kW1台5、砂轮机0.5kW1台6、台钻0.5kW1台7、台虎钳5吋1台8、钢卷尺2m 4个9、钳子8吋5把10、扳子10吋5把11、中号改锥5把12、温/湿度表（湿度≤85%）1块13、除湿器1台14、工业吸尘器1台15、工业无水乙醇（99.7%）16、洁拭（不起绒毛的棉布）六、施工工序及施工方法编制安装作业指导书报送审查技术交底设备包装外观检验、拆箱检验基础检验SF6气体检测组合电器本体的就位安装组合电器大型部件、罐体安装罐体内部、导电管、盆式绝缘子清理安装盆式绝缘子、导电管，测量主回路电阻，更换吸附剂。
GIS设备基础施工方案
GIS设备基础施工方案一、项目背景近年来，随着信息技术的发展，地理信息系统（GIS）在各领域得到广泛应用。
GIS设备作为信息采集、处理、传输的重要工具，其施工方案的制定对项目进展和效果具有重要意义。
本文将结合GIS设备的基础施工方案，探讨在各种环境下的实际施工方法和方案。
二、施工准备在进行GIS设备基础施工前，需要充分做好准备工作。
首先，要对施工现场进行勘测，确定土地地形、地貌及其他地理环境特征。
其次，准备所需的施工设备和材料，包括测量仪器、基准点材料等。
另外，还需对施工人员进行技术培训，确保他们具备操作相关设备的能力。
三、施工步骤1.基础定位在进行GIS设备基础的施工中，首先需要进行基础定位工作。
通过精准的测量，确定设备摆放的位置，确保后续施工的准确性。
2.基础打桩根据设备要求的基础尺寸和负荷要求，使用相应的工具和材料进行基础打桩。
在此过程中，需要确保打桩深度和位置的准确性，以保证基础的稳固性。
3.基础浇筑完成基础打桩后，需要进行基础浇筑工作。
在浇筑过程中，要注意混凝土的配比和浇筑质量，以确保基础的承载能力和稳定性。
4.设备安装完成基础施工后，可以进行GIS设备的安装工作。
在安装过程中，要注意设备的定位、接线、调试等步骤，并确保设备的正常运行。
5.验收和调试最后，需要对完成的GIS设备基础施工进行验收和调试。
通过对设备的功能性、稳定性等进行检测，确保设备能够正常运行。
四、施工注意事项1.在进行GIS设备基础施工时，应避免在降雨或潮湿等不利天气条件下进行施工，以免影响基础的质量。
2.在施工现场应注意安全，严格遵守相关施工规范和要求，确保施工人员的人身安全。
3.施工完成后，要及时清理施工现场，处理好残留的材料和设备，保持环境整洁。
综上所述，GIS设备基础施工方案的制定对项目的成功实施至关重要。
通过科学合理的施工步骤和注意事项，可以确保基础施工的质量和效果，为项目的顺利进行提供保障。
GIS设备基础施工方案
GIS设备基础施工方案一、项目背景随着信息技术的发展，地理信息系统（GIS）已经成为现代城市规划、土地管理和环境保护的重要工具。
为了有效地应用GIS，设备的基础施工非常重要。
本文将介绍一种GIS设备基础施工方案，以提供参考。
二、方案目标1.确保GIS设备的稳定性和可靠性。
2.提供一个符合规范的基础设施，以满足GIS设备的连接和通信需求。
3.提供一个便于维护和扩展的基础设施。
三、施工步骤1.场地准备：选择一个平整、无阻碍物且容易施工的场地作为GIS设备的安装点。
对于较大型设备，还需要考虑承重能力和耐久性。
2.地基基础施工：根据设计图纸进行地基基础施工。
通常采用钢筋混凝土基础，确保地基的稳定性和坚固性。
3.支架安装：在地基上安装支架，支撑和固定GIS设备。
支架材料可选用镀锌钢材，具有较好的抗腐蚀性和稳定性。
4.设备安装：按照设备的安装要求将各个组件进行安装和连接。
确保设备安装牢固且稳定，并进行电气连接和调试。
5.接地系统：确保设备和支架的良好接地，以保护设备免受雷击和电磁干扰。
6.网络布线：根据网络连接需求，进行网络布线和接口的设置。
可选用光纤或铜线进行布线，保证网络传输的稳定性和通信速率。
7.测试和调试：在完成施工后，进行设备的测试和调试，确保设备和网络的正常运行。
8.文档整理：对于施工方案、设计图纸、设备配置等相关文件进行整理和存档。
四、质量控制1.施工前，进行场地勘测和设计，确保施工的合理性和可行性。
2.严格按照设计图纸进行施工，确保施工质量和准确性。
3.对安装过程进行记录和检查，确保每个步骤的符合规范。
4.施工结束后，进行设备和网络的测试和调试，确保设备的正常运行。
5.对施工过程中出现的问题进行整理和总结，以便今后的改进和优化。
6.严格按照相关规定和标准进行验收，确保项目的顺利结束。
五、安全措施1.工作人员需具备相关技术和安全意识，遵守施工操作规程。
2.在施工过程中，需要采用个人防护措施，包括佩戴安全帽、防护鞋、手套等。
GIS安装专项施工方案
GIS安装专项施工方案GIS（地理信息系统）是一种用来进行空间分析和地理数据管理的技术。
在现代的城市规划和土地管理中，GIS扮演着至关重要的角色。
在进行GIS安装时，需要按照一定的专项施工方案来进行，以确保系统的准确性和稳定性。
下面是一份GIS安装专项施工方案，供参考：一、前期准备1.确定安装GIS的位置：要确定GIS的安装位置，首先要考虑系统的规模和要求，选择一个宽敞、通风良好、安全可靠的机房作为GIS的安装位置。
2.准备所需设备：根据GIS系统的规模和要求，准备好所需的服务器、工作站、网络设备、软件等设备。
3.制定安装计划：根据实际情况和项目要求，制定详细的安装计划，包括安装步骤、安装时间、人员配备等。
二、安装步骤1.安装服务器和网络设备：首先要安装服务器和网络设备，保证网络的畅通和稳定性。
2.安装GIS软件：根据安装计划，按照软件提供的安装指南，依次安装GIS软件和相关插件。
3.配置数据库：GIS系统通常需要使用数据库来存储地理数据，配置数据库可以提高系统的运行效率和稳定性。
4.建立地理数据：根据实际需求，导入或采集地理数据，建立GIS数据库。
5.配置地图服务：根据项目要求，配置地图服务，提供在线地图浏览功能。
6.测试系统：安装完成后，进行系统测试，包括地理数据的查询、显示、分析等功能测试。
7.人员培训：安装完成后，对相关人员进行培训，使其能够熟练操作GIS系统。
8.验收与备案：完成系统测试后，进行验收，确保系统符合要求；并将相关安装文档进行备案。
三、系统维护1.定期更新：定期对GIS系统进行软件和地理数据的更新，确保系统的准确性和时效性。
2.定期维护：定期对GIS系统进行维护，检查系统运行情况，清理垃圾数据，保证系统的稳定性。
3.故障排除：在系统运行过程中，及时处理系统出现的故障，确保系统的正常运行。
4.安全备份：定期对GIS系统的数据进行安全备份，以防数据丢失或损坏。
通过以上的专项施工方案，可以有效地指导GIS系统的安装和维护工作，确保系统的正常运行和稳定性。
GIS-安装施工方案措施
石门坎水电站引水发电系统土建及安装工程GIS设备安装施工方案批准:审核：拟稿:中国水利水电第五工程局有限公司石门坎水电站工程项目经理部二〇一一年二月二十八日一、工程概况云南石门坎电站的GIS设备采用上海西安高压研究所有限责任公司生产的ZF1—252型气体绝缘金属封闭开关设备。
ZF16-252主要技术参数:额定电压252KV，额定频率50Hz，额定电流2500\3150\4000A。
主要工程量：该分部工程包括2个进线间隔、2个出线间隔、一个测保间隔以及预埋在一期混凝土中的基础板和预埋在二期混凝土中的设备基础槽钢的安装工作，以及各项设备调试、试运转所必须的各种临时设施的安装。
二、现场施工环境要求由于尘埃导电,因而GIS在安装之前,土建应完成主体装修工作，门窗完善,通风系统投入，由于电弧的作用，SF6气体与水可产生化学反应,产生腐蚀性极强的氢氟酸,因而，安装现场必须干燥、通风三、工程内容及施工措施1、施工准备(a）技术准备GIS安装需有一定理论水平和实践经验的人员参加,参加人员应了解GIS的构造、特点、工作原理，安装之前，所有人员均认真阅读和研究厂家有关技术资料，掌握规范标准和要求。
以确保GIS的安装顺利进行。
(b）辅助设备专用工具:SF6气体充气回收机、气体检漏仪、气体水份含量测试仪、麦式真空计施工工具：线锤、钢丝绳、尼龙吊带、钢板尺、钢卷尺、水平仪等专用装配件:大功率吸尘器、逆变焊机、气割设备、手枪电钻、手拉葫芦、电烘箱2、施工方法1)基础安装基础定位：基础埋设是至关重要的，为了确保埋设正确，我们将在综合厂家资料和房屋结构的基础上，把各间隔在GIS室内的布置看成一平面坐标系，找到纵、横坐标，确定所有基础的平面位置。
其方法如下: 找出纵、横中心基准点：找出任意端部间隔纵向中心，这样做的目的是有利结构偏差。
找出纵向中心线：借助于全站仪,得到该间隔B相设备的纵向中心线，然后根据图纸的所有几何尺寸,我们可以方便的得到所有间隔各相设备的纵向中心线。

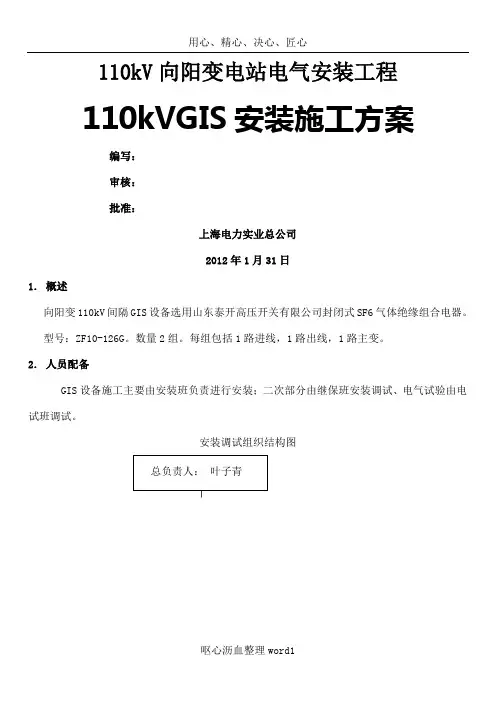

110KVGIS安装施工方案
目录1、编制依据2、工程概况3、施工准备4、施工方案5、质量控制点6、检查验收7、安全文明施工8、危害辨识与风险评价110KV GＩＳ安装技术措施１、编制依据:1.1﹑四川合源电力工程设计咨询有限公司设计的施工图Ｂ2０10059Ｓ1.１﹑DL／T 5161.２-2002《电气装置安装工程高压电器施工质量检验》1.２﹑DL/T ５1６1.4-2002《母线装置施工质量检验》１．3﹑ＧBＪ147-90 《电气装置安装工程高压电器施工及验收规范》１.4﹑GＢJ149－９０《电气装置安装工程施工及验收规范》1．5、DＬ5009．1-２00２《电力建设安全工作规程》(变电部分)1.6、(GB50１5０-9１)《电气装置安装工程电气设备交接试验标准》1.7﹑设备厂家(上海思源高压开关有限公司)资料及安装使用说明书2、工程概况:松岗1１0千伏变电站新建工程１10千伏配电装置最终规模为１4回出线3回主变进线；采用双母线双分段接线方式。
本期上19个完整间隔：其中9个出线间隔，4个ＰT间隔,2个母联间隔，2个主变进线,2个母线分段间隔。
6个预留间隔的母线、母线侧隔离开关及检修接地开关、全部主母线按最终规模一次建成。
3、施工准备：3.1、人员的组织及要求:参加本项目的施工人员应具有电工操作证或上岗证,经过专业技术培训和安全三级教育合格后方可上岗。
指挥人员一名，负责指挥、组织、协调施工。
作业人员８~１1人,负责GIＳ安装、检查工作。
电气调试工３人,负责GＩＳ在检查时的调试检测工作。
起重工２人，负责GIＳ吊装工作。
安全员一名,负责ＧIS安装检查的安全工作；质检员一名，负责GIS安装检查的质量检查验收工作;3.2﹑施工所需材料及机具:为了使GIS安装工作能够连续地进行下去,在施工前必须准备好以下主要机械和工器具。
3.3﹑作业条件：3．3.１﹑安装图纸已经过会审,施工技术措施已审批并已交底。
3.3．2﹑与GIS安装有关的土建工程已完工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石门坎水电站引水发电系统土建及安装工程GIS设备安装施工方案批准：审核：拟稿：中国水利水电第五工程局有限公司石门坎水电站工程项目经理部二〇一一年二月二十八日一、工程概况云南石门坎电站的GIS设备采用上海西安高压研究所有限责任公司生产的ZF1-252型气体绝缘金属封闭开关设备。
ZF16-252主要技术参数：额定电压252KV，额定频率50Hz，额定电流2500\3150\4000A。
主要工程量：该分部工程包括2个进线间隔、2个出线间隔、一个测保间隔以及预埋在一期混凝土中的基础板和预埋在二期混凝土中的设备基础槽钢的安装工作，以及各项设备调试、试运转所必须的各种临时设施的安装。
二、现场施工环境要求由于尘埃导电，因而GIS在安装之前，土建应完成主体装修工作，门窗完善，通风系统投入，由于电弧的作用，SF6气体与水可产生化学反应，产生腐蚀性极强的氢氟酸，因而，安装现场必须干燥、通风三、工程内容及施工措施1、施工准备(a)技术准备GIS安装需有一定理论水平和实践经验的人员参加，参加人员应了解GIS的构造、特点、工作原理，安装之前，所有人员均认真阅读和研究厂家有关技术资料，掌握规范标准和要求。
以确保GIS的安装顺利进行。
(b)辅助设备专用工具：SF6气体充气回收机、气体检漏仪、气体水份含量测试仪、麦式真空计施工工具：线锤、钢丝绳、尼龙吊带、钢板尺、钢卷尺、水平仪等专用装配件：大功率吸尘器、逆变焊机、气割设备、手枪电钻、手拉葫芦、电烘箱2、施工方法1)基础安装基础定位：基础埋设是至关重要的，为了确保埋设正确，我们将在综合厂家资料和房屋结构的基础上，把各间隔在GIS室内的布置看成一平面坐标系，找到纵、横坐标，确定所有基础的平面位置。
其方法如下：找出纵、横中心基准点：找出任意端部间隔纵向中心，这样做的目的是有利结构偏差。
找出纵向中心线：借助于全站仪，得到该间隔B相设备的纵向中心线，然后根据图纸的所有几何尺寸，我们可以方便的得到所有间隔各相设备的纵向中心线。
找出横向中心线：借助于全站仪，得到该向间隔B相断路器的横向中心线，然后根据图纸的几何尺寸，我们就得到所有间隔的断路器横向中心线，我们即把找出的纵横向中心线看成一平面坐标系，这样我们即可找到所有基础块的平面位置。
并要求划好主母线，分支母线和每一个置于地面上的元件和控制柜的中心。
基础检查①基础水平测量测量每个基础上四点（四个角位置）地面水平。
用插入垫片调整水平。
②水平配置确定按基础图用羞尺测量基座的位置。
2)现场设备安装设备位置划线：①在任意端部间隔，使用设备基础埋设时所使用的方法恢复纵向中心线和横向中心，并作永久标志。
②找端部间隔A、C两相设备的中心线，以B相中心线（即纵向中心线）为基准，在左右分别以相间距离作二平行线，则得到A、C两相设备的中心线。
③确定各元件的安装位置：利用经纬仪和其它测量工具，根据设计图纸所标识的各元件的位置和距离，在地面基础上找出并作永久标志。
设备的安装顺序①根据以前的施工经验，220KV GIS的安装顺序选择从中间某一间隔开始延伸，并同时开始施工，有利于提高安装质量、加快施工进度。
②GIS设备安装程序图（图3-1）后调上法兰面，在上法兰的下部是CB的操作机构，其尺寸比上法兰外形尺寸大，因而，我们不能采用下法兰面的调整方法来进行。
在现场，我们可以借助一支架，将其固定在上法兰端面，在法兰中心相等尺寸处各吊一线锤至地面，二线锤所对，位置距A、C两相设备中心线尺寸应相等，至此，CB的安装位置即可基本确定。
调整水平：由于GIS对密封的要求较高，而且CB的动触头为垂直上、下运动，因而CB必须处于水平状态。
检查方法是用框式水平仪紧靠法兰面，根据水泡的指示对CB作相应的调整。
③主母线连接取下包装保护盖板和干燥剂盖板，清理法兰，罐体内侧，导电杆和绝缘子表面。
从绝缘子上取下母线导电杆的固定螺栓，将三相导电杆插入母线罐体内，并固定。
将“Ο”型圈暂时放在母线罐体法兰上，使导电杆从中穿过。
用千斤顶或链轮小心地移动母线单元，使其靠拢。
与其连接面间距离在300～400mm，在母线罐体法兰上涂密封胶并安装“Ο”型圈。
主要元件的安装方法：①CB断路器CB的连接法兰，即上法兰、下法兰首先调整下法兰：在此法兰端，中心吊一线锤至地面，即要对准地面设备中心线，而且还应保持与CB大筒中心距离为相间距离（预先应在地面量出尺寸，并作好标记）。
再移动母线单元，并连接母线罐体法兰，如法兰间不能很好配合，则可松开波纹管法兰上的装运螺栓，调整波纹管。
拧紧母线罐体上连接法兰的螺栓和螺母。
达到所规定的力矩值。
主母线导电杆的连接，在支特导电杆两端，拧紧屏蔽罩上的螺栓使导电杆紧固。
并确认安装牢固正确。
清浩并检查罐体内部、绝缘子及其它部位。
确认没有留下杂物、工具及其它物件在罐体内部。
导电杆在母线筒内的安装：在进行水平母线筒的安装时，先将外壳吊至距法兰对接面近200mm时，将导电杆固定的小车上，送入母线筒，在外力的推动下，导电杆插入插座，然后，将母线筒法兰对接。
这样，就可避免导电杆与母线筒内壁互相摩擦。
③支母线连接取下支母线和与之相连的断路器的包装盖板。
确认导电杆已插入电流互感器外壳中的适当位置。
用吊车吊起支母线，使支母线保持水平，移近断路器，检查“Ο”型圈山安放完毕。
导电杆插入断路器梅花触头内，将支母线外壳连到断路器上。
在支母线外壳下设临时支架。
④套管连接取下保护盖板，取出运输时用的吸附剂，清理法兰、导电杆和罐体内部。
调整导电杆，检查“Ο”型圈，连接法兰。
连接时一定肆用导向肖。
拧紧螺母和螺栓前一定要确认导电杆插入正确。
⑤电压互感器连接电压互感器与GIS本体连接，安装前检查电压互感器内气压。
连接时不要使其受到猛烈冲击。
3)密封处理GIS的气体密封处理是安装工作的重要环节，密封性能的好坏直接影响着GIS可靠运行。
密封面对接前，首先用吸尘器将壳体内部、密封面和螺纹孔内吸干净，用无毛卫生纸或白绸布浸丙酮或无水酒精将密封面和密封槽擦拭干净，并仔细检查密封槽面有无划伤，密封圈擦拭干净，检查是否有缺陷，涂少量真空硅脂，放入密封槽内，在密封槽外涂一薄层DO5气体密封胶，安装时要使两密封面平行的缓慢对接，注意观察不要让密封圈从密封槽内掉出，紧固螺栓时要注意不要将产生的屑子落入密封面上。
4)气体处理GIS的气体处理主要包括吸附器、真空、充气三步。
①吸附器吸附器是用来吸收SF6气体中的水分和电弧分解物。
首先将吸附剂放在电烘箱内，在300℃烘干4小时以上，迅速装入GIS内。
装入吸附剂后，要立即启动真空泵对安装吸附剂的气室抽真空，当真空度小于133Pa，再继续抽30分钟，关闭阀门静止4小时，观察压力变化不大于133Pa，若超出范围，再抽真空至133Pa并保持30分钟，以确定是否存在泄漏。
②抽真空1.GIS 根据功能需要，由多个独立的气室组成，各气室由气隔绝缘子分开。
每个气室装有各自的气体密度继电器和充、收气接口，并通过自封阀（逆止阀）与气室连通。
在正常运行中，GIS 的气室充额定压力的SF气体。
在充SF 气体前，气室必须抽真空，气室压力通过真空计测量。
2、GIS 间隔单元运输时，断路器气室、母线侧隔离接地开关气室、电压互感器和避雷器充有微正压SF6 气体（气室的水分满足出厂要求），现场安装时，这些气室先充SF 6 气体到0.15MPa，经测水分及检漏合格后，可直接充SF6 气体至额定压力。
对电磁式电压互感器和氧化锌避雷器抽真空应征得厂家同意！3、气室抽真空必需的器件：(1) 真空泵或SF 气体回收装置(2) 两端带自封阀的真空软管(3) 充气接头4、气室抽真空步骤：(1) 检查真空泵和两端带自封阀的真空软管的气体密封性将两端带自封阀的真空软管一端与抽真空装置相连（确认与抽真空装置端相连真空软管自封阀已顶开），打开真空泵，短时间内真空度＜133Pa （1 乇）,关闭真空泵后，并能保持真空度；(2) 将带自封阀的真空软管另一端与气室自封阀相连（确认与气室相连端真空管自封阀已顶开），打开真空泵；(3) 抽真空到133Pa 后，继续抽30min；(4) 关闭抽真空装置阀门后，再关闭真空泵；(5) 进行真空检漏试验：要求在4h内，气室起始和最终的压力差不超过133Pa；(6) 如果压力升高大于133Pa，则需再抽真空到133Pa，然后继续抽真空30min，重复进行真空泄漏试验，以确定气室是否漏气。
(7)打开真空泵前应检查并确认此时气室压力应不高于大气压力，否则损坏真空泵。
产品在真空状态下，严禁进行主回路电阻测量！5、气室单元充气：在GIS 调试的初始阶段,气室充SF气体时开始只能充到0.15MPa，然后检查其气密性。
在全部安装工作结束前，GIS 气室不能充到额定压力。
从气瓶充入SF6 气体：气室充气所需的器件：(1) 氧气减压表(2) 充气管路(5SG.455.007-2)(3) 自封阀（5SG.455.010）(4) 密封垫（ML1-20 ）(5) 螺母（8SG.940.036）充（补）气程序：(1) 用扳手卸掉气瓶上的盲盖和充（补）气气室自封阀堵头；(2) 将氧气减压表、真空软管、密封垫、螺母和自封阀与气瓶阀口连接；(3) 从气瓶放出一定量的SF6 气体，吹出气管和氧气减压表内部的空气；(4) 将金属软管与气室自封阀相连（确认自封阀已顶开）；(5) 打开气瓶阀门，调整氧气减压阀，充气至充气压力后，关闭气瓶阀门；(6) 卸下充气接头，旋上气室自封阀堵头。
(7)开始充气时，应逐渐打开气瓶阀门，并缓慢地充入SF6 气体。
(8)充气时，气瓶中的SF6 气体靠潜热汽化需要时间较长，禁止采用火焰加热气瓶来加快充气过程。
(9)当气瓶压力小于充气压力，就应更换气瓶。
从SF 6 气体回收装置储气罐中充入SF 6 气体气室充气所需的器件：(1) 两端带自封阀的真空软管(2) 充气接头充（补）气程序(1) 将带自封阀的真空软管一端与SF 6 气体回收装置相连，打开真空泵，抽管路真空；(2) 关闭真空泵阀门及真空泵；(3) 将带自封阀的真空软管另一端与气室自封阀相连（确认自封阀已顶开）；(4) 逐渐打开SF 6 气体回收装置充气回路阀门，给气室充入SF 6 气体，充至充气压力后.关闭SF6 气体回收装置储气罐阀门；(5) 卸下充气接头，旋上气室自封阀堵头。
6. 微水含量测量：充入SF6 气体48h 后，即可进行微水含量测量。
微水测量所需的器件：(1) 水分仪或露点仪(2) 测微水接头（8XG.177.088）(3) 螺母（8SG.940.036）(4) 自封阀（5SG.455.010）(5) 密封垫（ML1-20 ）(6) 聚四氟乙烯软管；测微水程序：(1) 将聚四氟乙烯软管与水分仪或露点仪相连；(2) 将聚四氟乙烯软管另一端通过测微水接头、螺母、密封垫和自封阀与卸掉堵头的气室自封阀相连(3) 打开水分仪或露点仪，由于接头和测试软管可能有剩余的湿气，因此检测应持续到读数稳定；(4) 关闭水分仪和露点仪，卸下充气接头，旋上气室自封阀堵头。
