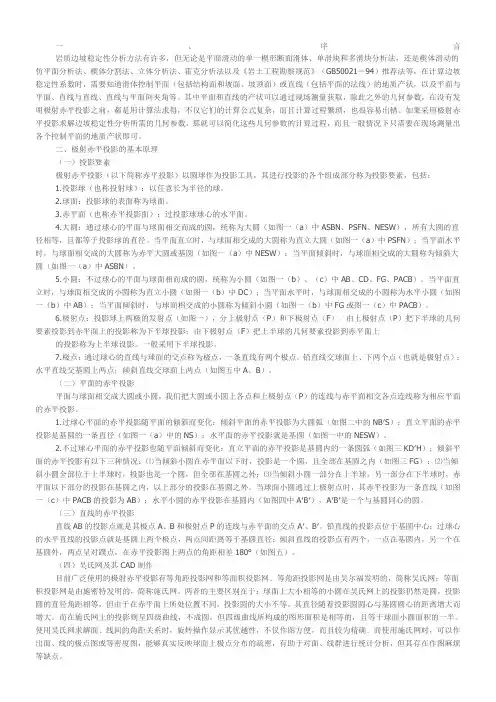

赤平投影原理及讲解 This manuscript was revised on November 28, 2020一、序言岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。

其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。

如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。

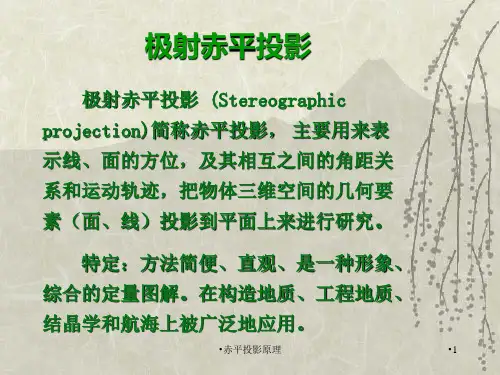

二、极射赤平投影的基本原理（一）投影要素极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括：1.投影球（也称投射球）：以任意长为半径的球。

2.球面：投影球的表面称为球面。

3.赤平面（也称赤平投影面）：过投影球球心的水平面。

4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。

当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。

5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。

当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。

6.极射点：投影球上两极的发射点（如图一），分上极射点（P）和下极射点（F）。

由上极射点（P）把下半球的几何要素投影到赤平面上的投影称为下半球投影；由下极射点（F）把上半球的几何要素投影到赤平面上的投影称为上半球设影。

一般采用下半球投影。

7.极点：通过球心的直线与球面的交点称为极点，一条直线有两个极点。

铅直线交球面上、下两个点（也就是极射点）；水平直线交基圆上两点；倾斜直线交球面上两点（如图五中A、B）。

（二）平面的赤平投影平面与球面相交成大圆或小圆，我们把大圆或小圆上各点和上极射点（P）的连线与赤平面相交各点连线称为相应平面的赤平投影。

1.过球心平面的赤平投影随平面的倾斜而变化：倾斜平面的赤平投影为大圆弧（如图二中的NB′S）；直立平面的赤平投影是基圆的一条直径（如图一（a）中的NS）；水平面的赤平投影就是基圆（如图一中的NESW）。

2.不过球心平面的赤平投影也随平面倾斜而变化：直立平面的赤平投影是基圆内的一条圆弧（如图三KD′H）；倾斜平面的赤平投影有以下三种情况：⑴当倾斜小圆在赤平面以下时，投影是一个圆，且全部在基圆之内（如图三FG）；⑵当倾斜小圆全部位于上半球时，投影也是一个圆，但全部在基圆之外；⑶当倾斜小圆一部分在上半球，另一部分在下半球时，赤平面以下部分的投影在基圆之内，以上部分的投影在基圆之外。

当球面小圆通过上极射点时，其赤平投影为一条直线（如图一（c）中PACB的投影为AB）；水平小圆的赤平投影在基圆内（如图四中A′B′），A′B′是一个与基圆同心的圆。

（三）直线的赤平投影直线AB的投影点就是其极点A、B和极射点P的连线与赤平面的交点A′、B′。

铅直线的投影点位于基圆中心；过球心的水平直线的投影点就是基圆上两个极点，两点间距离等于基圆直径；倾斜直线的投影点有两个，一点在基圆内，另一个在基圆外，两点呈对蹼点，在赤平投影图上两点的角距相差180°（如图五）。

（四）吴氏网及其CAD制作目前广泛使用的极射赤平投影有等角距投影网和等面积投影网。

等角距投影网是由吴尔福发明的，简称吴氏网；等面积投影网是由施密特发明的，简称施氏网。

两者的主要区别在于：球面上大小相等的小圆在吴氏网上的投影仍然是圆，投影圆的直径角距相等，但由于在赤平面上所处位置不同，投影圆的大小不等，其直径随着投影圆圆心与基圆圆心的距离增大而增大。

而在施氏网上的投影则呈四级曲线，不成圆，但四级曲线所构成的图形面积是相等的，且等于球面小圆面积的一半。

使用吴氏网求解面、线间的角距关系时，旋转操作显示其优越性，不仅作图方便，而且较为精确。

而使用施氏网时，可以作出面、线的极点图或等密度图，能够真实反映球面上极点分布的疏密，有助于对面、线群进行统计分析，但其存在作图麻烦等缺点。

1.吴氏网的结构及成图原理吴氏网（图六）由基圆、南北经向大圆弧（NGS）、东西纬向小圆弧（ACB）等经纬线组成。

标准吴氏网的基圆直径为20cm，经、纬线间的角距为2°。

(1)基圆，由指北方向（N）为0°,顺时针方向刻出360°，这些刻度起着量度方位角的作用；(2)经向大圆弧是由一系列通过球心，走向南北，分别向西和向东倾斜，倾角由0°到90°（角距间隔为2°）的许多赤平投影大圆弧所组成。

这些大圆弧与东西直径线EW的交点到端点（E点和W点）的距离分别代表各平面的倾角。

如图六中GW表示的大圆弧NGS所代表的平面向西倾斜，倾角为30°。

(3)纬向线是由一系列走向东西的直立平面的赤平投影小圆弧所组成。

这些小圆弧离基圆的圆心O愈远，其所代表的球面小圆的半径角距就愈小，反之离圆心O愈近，则半径角距就愈大。

相邻纬向小圆弧间的角距也是2°，它分割南北直径线的距离，与经向大圆弧分割东西径线的距离是相等的。

如图六所示，ED＝SH＝WG＝NF，角距都为30°。

2.吴氏网的CAD图解绘制吴氏网，其实质就是在赤平大圆上画出经向大圆弧和纬向小圆弧。

那么这些大圆弧和小圆弧都是怎样是绘制出来的呢在没有CAD制图系统软件以前，人们通过平面几何关系利用圆规、直尺等原始工具绘制，其绘制过程很复杂。

而在CAD制图系统软件下，绘制大圆弧和小圆弧是非常简的，下面就介绍它们的原理和绘制过程。

(1)绘制大圆弧的原理与步骤要绘制大圆弧，应至少知道大圆弧上的三个点N、S、B′（如图二所示），其中N、S点是每条大圆弧都必须经过的，是已知点。

现在只要能确定经向大圆弧与东西径线EW的交点B′，问题就迎刃而解。

①计算OB′长度根据倾斜平面的倾角、基圆的直径，可按下式计算点O与点B′之间的距离（公式一）式中 R——基圆的半径；α——大圆弧所代表平面的倾角（°）。

②以基圆的圆心为圆心，OB′长为半径画一个圆，该圆与基圆的东西径向线EW交于B′点。

③过N、S、B′三个点画一个圆，并剪掉基圆外部分，大圆弧也就绘制完成。

(2)绘制小圆弧的原理与步骤要绘制半径角距为的小圆弧，同样也应至少知道小圆弧上的三个点（如图六所示的A、C、B三个点）。

根据吴氏网的结构与原理，可以通过CAD制图确定A、C、B三个点的位置。

①确定点C，首先用公式一计算点O与点C间距离，但其中为小圆弧的半径角距；然后以基圆的圆心为圆心，OC长为半径画圆，该圆与基圆的南北径向线NS交于C点。

②以基圆的圆心为基点，将南北径线ON分别逆时针和顺时针旋转角度，得两条直线，分别与基圆交于A、B点。

③过A、C、B三个点画一个圆，并剪掉基圆外部分，小圆弧也就绘制完成。

三、赤平投影网CAD图解的应用利用传统标准吴氏网对平面、直线进行投影时，一般步骤是：把透明纸（或透明胶片等）蒙在吴氏网上，画基圆及“十”字网心，并用针固定于网心上，使透明纸能够绕网心旋转。

然后在透明纸上标出E、S、W、N，以正北（N）为0°，顺时针数到360°。

东西直径EW确定倾角，一般是圆周为0°，至圆心为90°。

这样做具有以下缺点：一是较麻烦，二是当旋转透明纸时，容易从针孔处发生破裂而移位；三就是准确性不高；四是效率低。

如果用CAD制图，则可避免上述不足，且使作图更简化，用不着吴氏网中的那么多的经、纬线，只需要画出基圆及其南北径线和东西径线。

1.平面赤平投影的CAD图解（如图七）例1：一平面产状126°∠30°，绘制其赤平投影图。

(1)绘制一直径为20cm的基圆，同时画出铅直和水平两条直径，并标出E、S、W、N。

后面的例子均需要这一步，画法与之相同，所以不再重复。

(2)平面的倾向是126°，则其走向为36°。

将南北径线绕基圆的圆心O顺时针旋转36°到达AB位置，与基圆交于A、B两点，则AB就是平面的走向线。

(3)以基圆的圆心O为基点，将射线ON顺时针旋转126°到达OD位置，与基圆相交于点D，则OD即为该平面的倾向线。

(4)用公式一计算线段OC长度。

以基圆的圆心O为圆心，OC为半径画圆，交OD于C点。

(5)采用三点法，即过A、C、B三点画圆，并切掉基圆外部分，所得大圆弧ACB即为该平面的赤平投影。

2.直线赤平投影的CAD图解（如图八）例2：一直线产状330°∠40°，绘制其赤平投影图。

(1)将ON绕圆心O顺时针旋转330°后到达OA位置，与基圆交于点A，则OA即为该直线的倾伏向。

(2)用公式一计算OA′值。

以基圆的圆心O为圆心，OA′为半径画圆，交OA于A′点，则点A′即为该直线的赤平投影。

3.平面法线赤平投影的CAD图解（如图九）例3：一平面产状为105°∠40°，绘制其法线的赤平投影。

(1)按例1所述方法，绘制产状为105°∠40°平面的赤平投影大圆弧NB′S。

(2)平面法线的倾角与平面的倾角之和等于90°，因此平面法线的倾角为50°。

用公式一计算OA′。

以基圆的圆心O为圆心，OA′为半径画圆，交B′O的延长线于A′点，则A′点为该平面法线的赤面投影，也称其为平面的极点。

由于平面法线倾向与平面倾向相反，相差180°，平面法线的倾角与平面的倾角之和等于90°，因此也可根据平面法线产状与平面产状间的这种关系，首先计算法线的产状为285°∠50°，然后再按例2方法绘制法线的赤平投影。

4.相交两条直线所构成平面的产状例4：已知两直线180°∠20°和90°∠°相交，用赤平投影法求解这两条直线所构成平面的产状（如图十（a）、（b））。
