磁盘阵列卡详细步骤
磁盘阵列RAID的建立和系统安装（图解）

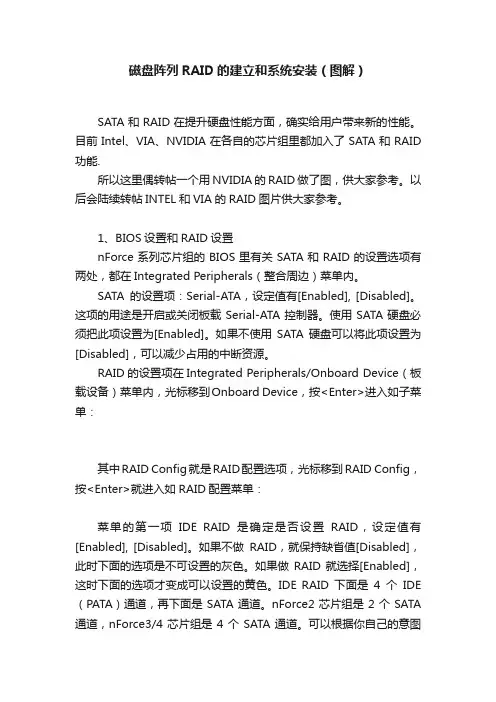

磁盘阵列RAID的建立和系统安装（图解）SATA和RAID在提升硬盘性能方面，确实给用户带来新的性能。
目前Intel、VIA、NVIDIA在各自的芯片组里都加入了SATA和RAID 功能.所以这里偶转帖一个用NVIDIA的RAID做了图，供大家参考。
以后会陆续转帖INTEL和VIA的RAID图片供大家参考。
1、BIOS设置和RAID设置nForce系列芯片组的BIOS里有关SATA和RAID的设置选项有两处，都在Integrated Peripherals（整合周边）菜单内。
SATA的设置项：Serial-ATA，设定值有[Enabled], [Disabled]。
这项的用途是开启或关闭板载Serial-ATA控制器。
使用SATA硬盘必须把此项设置为[Enabled]。
如果不使用SATA硬盘可以将此项设置为[Disabled]，可以减少占用的中断资源。
RAID的设置项在Integrated Peripherals/Onboard Device（板载设备）菜单内，光标移到Onboard Device，按<Enter>进入如子菜单：其中RAID Config就是RAID配置选项，光标移到RAID Config，按<Enter>就进入如RAID配置菜单：菜单的第一项IDE RAID是确定是否设置RAID，设定值有[Enabled], [Disabled]。
如果不做RAID，就保持缺省值[Disabled]，此时下面的选项是不可设置的灰色。
如果做RAID就选择[Enabled]，这时下面的选项才变成可以设置的黄色。
IDE RAID下面是4个IDE （PATA）通道，再下面是SATA通道。
nForce2芯片组是2个SATA 通道，nForce3/4芯片组是4个SATA通道。
可以根据你自己的意图设置，准备用哪个通道的硬盘做RAID，就把那个通道设置为[Enabled]。
下图是设置实例，设置主通道的主盘和副通道的副盘做RAID：设置完成就可退出保存BIOS设置，重新启动。

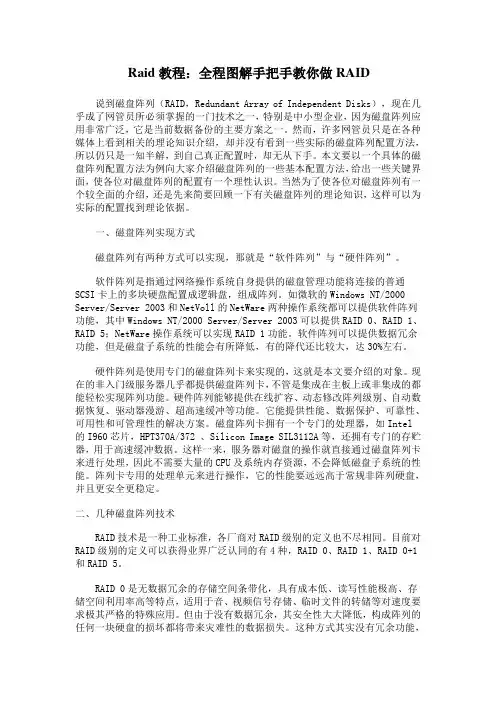

Raid教程：全程图解手把手教你做RAID
Raid教程：全程图解手把手教你做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
磁盘阵列配置全程解

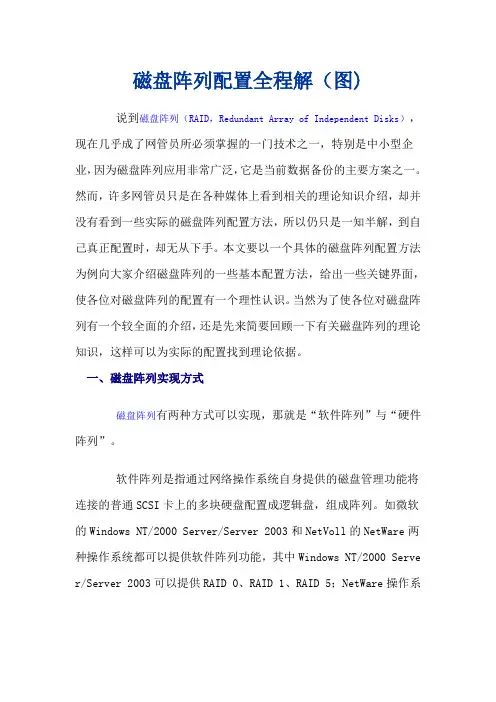

磁盘阵列配置全程解（图) 说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/ Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
RAID（磁盘阵列）教程

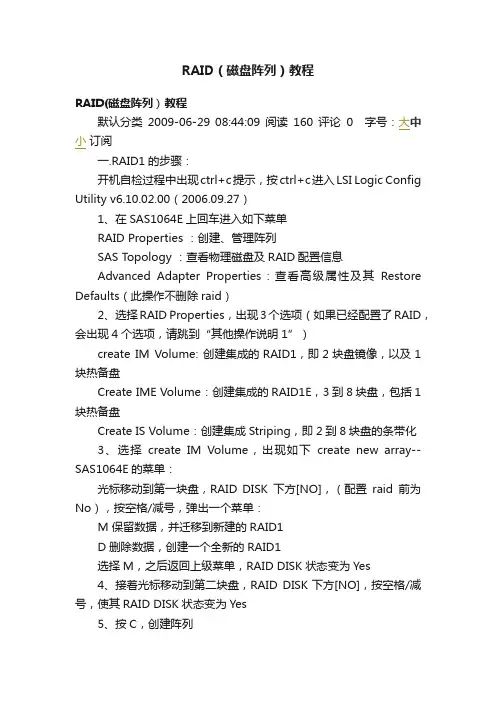

RAID（磁盘阵列）教程RAID(磁盘阵列）教程默认分类2009-06-29 08:44:09 阅读160 评论0 字号：大中小订阅一.RAID1的步骤：开机自检过程中出现ctrl+c提示，按ctrl+c进入LSI Logic Config Utility v6.10.02.00（2006.09.27）1、在SAS1064E上回车进入如下菜单RAID Properties ：创建、管理阵列SAS Topology ：查看物理磁盘及RAID配置信息Advanced Adapter Properties：查看高级属性及其Restore Defaults（此操作不删除raid）2、选择RAID Properties，出现3个选项（如果已经配置了RAID，会出现4个选项，请跳到“其他操作说明1”）create IM Volume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘Create IS Volume：创建集成Striping，即2到8块盘的条带化3、选择create IM Volume，出现如下create new array--SAS1064E的菜单：光标移动到第一块盘，RAID DISK下方[NO]，（配置raid前为No），按空格/减号，弹出一个菜单：M 保留数据，并迁移到新建的RAID1D 删除数据，创建一个全新的RAID1选择M，之后返回上级菜单，RAID DISK状态变为Yes4、接着光标移动到第二块盘，RAID DISK下方[NO]，按空格/减号，使其RAID DISK状态变为Yes5、按C，创建阵列6、选Save changes then exit this menu。
退出RAID1的配置，同步会自动在后台开始执行。
二.RAID0的步骤：如果需要配置RAID0，可在步骤2，选择Create IS Volume，其他步骤同RAID1。
Raid教程：全程图解手把手教你做RAID
Raid教程：全程图解手把手教你做RAID说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

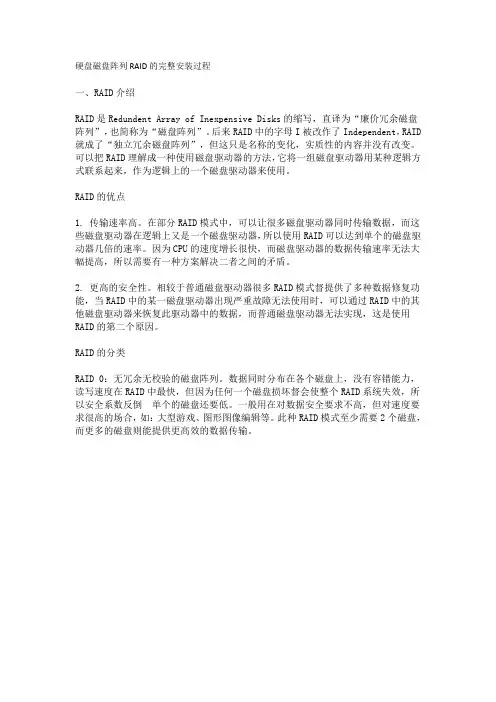

硬盘磁盘阵列RAID的完整安装过程
硬盘磁盘阵列RAID的完整安装过程一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independent，RAID 就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式督提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0：无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏督会使整个RAID系统失效，所以安全系数反倒单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1：镜象磁盘阵列。
每一个磁盘督有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢缸损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1：从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘督有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
磁盘管理器使用磁盘阵列卡READ0 和READ1
磁盘管理器使用磁盘阵列卡READ0 和READ1磁盘管理器还是比较常用的，于是我研究了一下磁盘管理器，在这里拿出来和大家分享一下，希望对大家有用。
终于知道怎么做了，和大家一起分享啦！磁盘阵列简单的理解是能够实现对磁盘有较大的容量需求并且有很高的存取速度，具有容错能力。
磁盘在阵列时需要阵列卡又称READ 卡，阵列卡阵列模式有两种READ0 和READ1要进行磁盘阵列时需要阵列卡数据线看看怎么让它工作吧，把阵列卡插在PCI 插槽上，正确的的用数据线，把磁盘与陈列卡连接起来。
启动机器，自检过后会在屏幕上出现PRESS CONTROL+F 等字符，这时按CONTROL + F 进入磁盘阵列界面。
终于知道怎么做了，和大家一起分享啦！磁盘阵列简单的理解是能够实现对磁盘有较大的容量需求并且有很高的存取速度，具有容错能力。
磁盘在阵列时需要阵列卡又称READ卡，阵列卡阵列模式有两种READ0 和READ1第一项是（AUTO SETUP……）我们就要在这里进入阵列，用方向键选择阵列模式，看不懂英文的话，当你选择某种模式时，观察一下磁盘使用空间会有变化，都是成倍增长或者减少，在算一下阵列磁盘的总容量，就可以判断我们使用的是那种模式了，不过不准确。
我这里选择String （就是REDA0模式了）保存、退出。
在确认时提示用CONTROL + Y .磁盘管理器进入系统以后，打开设备管理器会看到READ/SCSI/……等字面和安装新硬件的方法一样安装它。
在“我的电脑” 右键选择“管理”→“磁盘管理器”会看到在本地磁盘下面有一个大容量并且状态为未指派的磁盘。
先对它进行格式化选择文件系统，点右键“新建分区”按照提示操作完成。
可以把它指定一个盘符作为一个磁盘来管理。
也可以作为一个卷把它放在某个磁盘里作为一个文件夹来管理的。
如果文件系统是NTFS时要注意权限的变化和设置。
第一项是（AUTO SETUP……）我们就要在这里进入阵列，用方向键选择阵列模式，看不懂英文的话，当你选择某种模式时，观察一下磁盘使用空间会有变化，都是成倍增长或者减少，在算一下阵列磁盘的总容量。
阵列卡设置不再忧 各种阵列卡设置教程
阵列卡设置不再忧各种阵列卡设置教程阵列卡设置不再忧各种阵列卡设置教程2010-06-01 09：40以下是各种阵列卡的设置教程，让您在进行阵列卡设置时不再忧愁。
1、磁盘阵列简介：磁盘阵列(Disk Array)是由一个硬盘控制器来控制多个硬盘的相互连接，使多个硬盘的读写同步，减少错误，增加效率和可靠度的技术。
RAID是Redundant Array of Inexpensive Disk的缩写，即"独立磁盘冗余阵列"(最初为"廉价磁盘冗余阵列")的缩略语，1987年由Patterson，Gibson 和Katz在加州大学伯克利分院的一篇文章中定义。
RAID阵列技术允许将一系列磁盘分组，以实现提高可用性的目的，并提供为实现数据保护而必需的数据冗余，有时还有改善性能的作用。
RAID技术是一种工业标准，各厂商对RAID 级别的定义也不尽相同。
目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5，我们常见的主板自带的阵列芯片或阵列卡能支持的模式有：RAID 0、RAID 1、RAID 0+1。
RAID 0是无数据冗余的存储空间条带化，它将所有硬盘构成一个磁盘阵列，可以同时对多个硬盘做读写动作，但是不具备备份及容错能力，具有成本低、读写性能极高、存储空间利用率高等特点，在理论上可以提高磁盘子系统的性能。
RAID 1是两块硬盘数据完全镜像，可以提高磁盘子系统的安全性，技术简单，管理方便，读写性能均好。
但它无法扩展(单块硬盘容量)，数据空间浪费大，严格意义上说，不应称之为"阵列"。
RAID 0+1综合了RAID 0和RAID 1的特点，独立磁盘配置成RAID 0，两套完整的RAID 0互相镜像。
它的读写性能出色，安全性高，但构建阵列的成本投入大，数据空间利用率低，不能称之为经济高效的方案。
常见的阵列芯片有三种：Promise(乔鼎信息)、HighPoint、AMI(美商安迈)。
RAID 01组建详细教程(图文简单教程)
RAID 0/1组建详细教程在了解了RAID的基本知识和一些选购方面的经验后，我们将在本章中详细探讨RAID0和RAID1是如何组建的，以及在安装使用中遇到的一些问题进行分析和探讨。
一、RAID 0的详细安装步骤（RAID 0的存储读写方式有助于提高磁盘读写性能）1.准备工作：在做任何RAID阵列之前，我们最先要备份好硬盘中的数据。
创建RAID对数据而言是一项比较危险的操作，稍不留神就有可能毁掉整块硬盘的数据，尤其是对RAID0这样的模式在内。
一些比较粗心的个人玩家很容易忽视这个步骤，结果会导致硬盘上原先的数据都被擦掉，甚至包括硬盘分区表在内。
因此，有条件的话，我们最好要准备一张带Fdisk与Format 命令的Windows 98启动盘（光盘也可），以备不时之需）。
2.磁盘设置：在组建RAID0之前，需要将两块硬盘的跳线设置为Master（SATA硬盘一般不需要另做设置），随后连接到硬盘上的IDE或者SATA接口上。
如果是通过PCI或者其他扩展槽连接出的磁盘阵列卡，那么硬盘也应当稳固的与之相连。
由于RAID 0会重建两块硬盘的分区表，我们就无需考虑硬盘连接的顺序（这和之后要介绍的RAID1是有很明显差别的）。
3.主板设置：开机，进入BIOS进行设置，打开ATA RAID CONTROLLER。
不同主板对于RAID 的bios 菜单选项都不一样，大家需要细致的找一下。
如果发现设备识别错误，可以再检查下磁盘连接是否正确。
一般情况下，我们以可启动软盘或者光驱作为优先第一启动设备，保存退出。
（开机时可以在post界面看到raid设备的基本信息，以及进入设置菜单的快捷键）4.RAID 0设置：重新开机后，2颗硬盘会在POST界面后被南桥芯片或者板载RAID芯片所识别，这个时候应该快速按下快捷键，不同规格的RAID 卡有其特定的进入命令或方式（如“Ctrl”+“H”或者“Ctrl”+“I”）。
（在设置RAID0后，会有红色警告窗口弹出，提示2个硬盘上的所有数据将被删除）进入RAID BIOS设置界面后第一个要做的工作就是选择“Create RAID”创建RAID阵列。
LSI_阵列卡操作手册
LIS阵列卡操作手册2011-4-10 by LFM一、如何进入RAID卡BIOS界面阵列卡信息按下组合键进入BIOS界面1、开机到此界面时按下组合键Ctrl+H进入RAID卡BIOS管理界面。
二、BIOS主界面1、Controller Selection 选择RAID卡(机器上安装有多张RAID卡时)2、Controller Properties RAID卡属性设置3、Scan Devices 刷新硬盘设备，4、Virtual Drives 虚拟磁盘管理，设置阵列引导顺序-选择要引导的阵列-选择—set boot drive〔currnet=0〕后点GO5、Drives 物理硬盘管理6、Configuration Wizard 创建阵列配置（配置向导）7、Logical View/Physical View查看逻辑/物理磁盘(点击切换）8、Events 事件日志9、Exit 退出三、创建阵列1、查看物理硬盘在界面右面可看到可用于做RAID的硬盘错误!Slot：0——为硬盘的物理位置，在0号端口。
错误!Unconfigured Good-—好的，未配置的硬盘.2、点击“Configuration Wizard”进入创建阵列配置，如图：12错误!Clear Configuration 清除所有的阵列配置信息错误!New Configuration 新建RAID配置(会清除所有的数据，一般只在新机器第一次做阵列时选择)错误!Add Configuration 曾加RAID配置3、一般选择Add Configuration，按Nex t进入下一步:12○，1Manual Configuration 手动配置错误!Automatic Configuration 自动配置3、选Manual Configuration手动配置进入下一步:12错误!在左边“Drives”框中选择要做RAID的磁盘，按住Ctrl键可一次同时几个。
DELL R210(S100-S300)阵列卡设置教程
DELL R210（S100-S300阵列卡）阵列设置教程创建磁盘，首先需要将磁盘初始化。
光标移至Initialize Physical Disk(s)选回车用INS插入键将需要配置虚拟磁盘的硬盘选中按C键初始化硬盘初始化完选Create Virtual Disk选项。
开始创建虚拟磁盘用Ins插入键选中需要配置虚拟磁盘的硬盘（这里我们以raid1为例）选中raid1按回车选择热备，如果需要选择Dedicated，如果不需要配置选None用Ins插入键选择需要配置热备的硬盘。
按回车缓存的政策选择，选中读和写按C创建虚拟磁盘删除虚拟磁盘选中Delete Virtual Disk(s)按回车用Ins键插入需要删除的虚拟磁盘，按回车。
按C确认配置raid5，选中创建回车,用Ins键插入需要创建的磁盘选择raid5，回车配置热备这里选中None选择读/写策略按C创建选择交换虚拟磁盘顺序，选择Swap Two Virtual Disks.用Ins插入需要交换的虚拟磁盘管理全局热备选择 Manage Global Hot Spare(s)按回车有（创建和取消）两个选项用INS插入需要热备的硬盘按C创建移除热备硬盘用Ins插入需要移除的硬盘，按回车继续按C创建查看物理磁盘选择 View Physical Disk Details选项回车查看虚拟磁盘选择View Virtual Disk Detail回车当插入新的硬盘时，如果没有直接认到可以选择Rescan Disks重新扫描一下控制器选择回车，INT13 Boot Support默认为ON。
如果设置为OFF，raid卡不启用。
如果硬盘连到卡上将认不到硬盘。
Pause if Dearaded 当虚拟磁盘降级时中断启动Pause if Failed 当虚拟磁盘失败时中断启动机器重启。
阵列卡操作手册
阵列卡操作⼿册1.1 查看/更改控制器属性依照以下步骤查看和更改控制器属性。
1.单击WebBIOS主界⾯中的“Controller Selection”，显⽰当前控制器信息。
说明：控制器信息分布在两个页⾯上，可通过单击“Next”和“Back”进⾏切换。
图2-42 控制器信息界⾯2.在控制器信息的第⼆个页⾯单击“Next”进⼊控制器属性界⾯，如图2-43所⽰。
说明：1.控制器属性分布在两个页⾯上，可通过单击“Next”和“Back”进⾏切换。
2.通过“Link Speed”项可进⾏链路速率设置，如图2-44所⽰。
图2-43 控制器属性界⾯图2-44 设置链路速率对控制器属性进⾏设置后，可以单击“Submit”保存设置，或单击“Reset”返回默认值。
1.2 查看/更改虚拟磁盘属性1.单击WebBIOS主界⾯中的“Virtual Drives”进⼊虚拟磁盘选项界⾯，如图2-45所⽰。
图2-45 虚拟磁盘选项界⾯选择“Properties”进⼊虚拟磁盘属性界⾯，如图2-46所⽰。
图2-46 虚拟磁盘属性界⾯1.在“Properties”信息框中列出了虚拟磁盘的RAID等级、状态、容量、条带尺⼨等信息。
2.在“Policies”信息框中类列出了存储配置创建时设定的虚拟磁盘配置策略。
3.在“Operations”信息框中列出了允许对虚拟磁盘进⾏的操作。
在“Operations”信息框中选择要执⾏的操作，单击“Go”执⾏。
具体选择项介绍如下：注意：请在更改虚拟磁盘配置之前确认虚拟磁盘上的数据已经做好备份。
0.Virtual Drive Erase：擦除虚拟硬盘中所有⽤户⾃定义信息，有Simple、Normal和Thorough三种⽅式。
1.Delete：删除虚拟硬盘。
2.Locate：使能当前虚拟硬盘对应的实际物理硬盘的LED灯，并闪烁。
本功能只在硬盘已被正确安装在硬盘托架中，并⽀持SAFTE时可⽤。
3.Stop Locate：熄灭当前虚拟硬盘对应的实际物理硬盘的LED灯。
创建配置磁盘阵列卡
创建配置磁盘阵列卡一、为什么要创建逻辑磁盘阵列卡?当硬盘连接到阵列卡卡(RAID)上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘(也叫容器)，这样系统才能够正确识别它。
逻辑磁盘(Logic Drive)、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。
二、创建逻辑磁盘的方式使用阵列卡本身的配置工具，即阵列卡的BIOS。
(一般用于重装系统或没有安装操作系统的情况下去创建容器(Adaptec阵列卡)/逻辑驱动器(AMI/LSI阵列卡)。
使用第三方提供的配置工具软件去实现对阵列卡的管理。
如Dell Array Manager。
(这些软件用于服务器上已经安装有操作系统)三、正确识别您的阵列卡的型号识别您的磁盘阵列控制器(磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去)如果您有一块Adaptec磁盘阵列控制器(PERC2,PERC2/SI,PERC3/SI,PERC3/DI),您将看到以下信息:Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx](c) 1998-2002 Adaptec, Inc. All Rights Reserved. 〈〈〈 Press CTRL+A for Configuration Utility! 〉〉〉此款阵列卡的配置方法请参考“Part 1: 在Adaptec磁盘阵列控制器上创建Raid(容器)”如果您有一块 AMI/LSI磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息:Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios或者PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios此款阵列卡的配置方法请参考“Part 2: 在AIM/LSI磁盘阵列控制器上创建Logical Drive (逻辑磁盘)”Part 1: 在Adaptec磁盘阵列控制器上创建Raid(容器)--- PERC2,PERC2/SI,PERC3/SI,PERC3/DI创建一个容器步骤(这里我们重点介绍使用阵列卡本身的配置工具在具有四通道的PERC2卡进行配置，因此可能您的阵列卡因为通道不同的原因，与之略有差异)注意：请预先备份您服务器上的数据，配置磁盘阵列的过程将会删除您的硬盘上的所有数据!1) 首先当系统在自检的过程中出现提示时，同时按下"Ctrl+A"键:2) 进入了阵列卡的配置程序，然后选择"Container configuration utility"。
磁盘阵列卡操作说明
磁盘阵列操作说明
图
一．创建RAID
1．在磁盘阵列关闭的情况下插入硬盘，再开启磁盘阵列。
2．在ie输入http://localhost:7412（如图）点击“是”。
3．输入用户名“RAID”，密码“hpt”，点击“Login”。
4．进入管理界面后，(如果磁盘阵列插入有新的硬盘就继续下面的操作，如果全是该磁盘阵列用过的硬盘就直接跳到第6步操作)鼠标指向“Mangage”(如图),
点击“Device”→(如图),
点击“Initialize Devices”（如图）选中所有磁盘，
5．（如图）鼠标指向“Manage”点击“Array”。
6．（如图）点击“Create Array”,
选择RAID级别“RAID5”（如图）,
（如图）选择初始化类型“Background”,
(如图)选中所有磁盘，点击“Create”→“确定”。
5．初始化完成之后，进入“计算机管理”点击“磁盘管理”（如图）,
点击“取消”，创建RAID逻辑盘（如图）。
二．删除RAID
进入管理软件“Highpoint Web RAID Managemnet”，（如图），
点击“Mantenance”→（如图）点击“stop”→
“Mantenance”（如图）
点击“DELETE”弹出对话框。
点击“确定”RAID删除完成。
磁盘阵列卡的使用方法
磁盘阵列卡的使用方法如下：
1.将需要组合成阵列的硬盘分别连接到主板上，插好数据线和电源
线。
2.开机，按del键进入bios界面，找到硬盘的设置模式，显示sata
硬盘的连接模式是ahci模式，然后将它敲开，powers using 择raid 模式就是raid，就是磁盘阵列模式，选择好以后保存退出。
3.重启电脑，根据电脑上的提示用快捷键ctrl加f进入到磁盘阵列设
置页面。
在这里就可以对硬盘进行磁盘阵列设置了。
4.开始创建磁盘阵列，选择第二个选项，创建磁盘阵列，按一下回
车即可。
5.当前显示要创建磁盘阵列的类型是raid模式，还有显示识别到的
硬盘。
阵列卡安装方法
阵列卡安装方法首先我们把创世纪系统第一个区克隆到C盘，这里的C盘是指你事先找一个普通的IDE硬盘连接在主板上，这个盘可以以后做系统和备份盘，也可以用来把系统克隆上阵列，这个在后面提到。
克隆好以后，关机。
我们把TX2卡插到*近AGP槽的第2或者第4各pci上面，之所以这样，是为了尽可能避免与网卡，尤其是千兆卡冲突，创世纪官方推荐网卡插在第1或者第3、5槽，就是单数槽。
据说是避免与软声卡之类的冲突；插好以后，千万不要连接硬盘，否则可能根本不能用。
插好卡以后我们进入2000系统，系统会提示发现新硬件，题诗安装驱动，选择下一步以后，提示输入驱动的位置，我们PROMISE提供的安装软磁盘，在确定驱动位置的地址兰输入A:\WIN2000，选择下一步，直到安装完成，然后重新启动，还是不要连接硬盘，在进入2000，看到设备管理器的磁盘驱动器下面出现PROMISE DEVICE。
这时候说明阵列卡安装成功了。
关机，插上硬盘，在这里强烈推荐使用4块40或60G硬盘，因为盘数越多速度越快！TX2000有两个IDE接口，每条数据线带两块盘，主从跳线设置好，和普通的设置方法一样，特别说明一下，如果你需要用3块盘，那么第3块一定要作为第1个IDE口上面的那个硬盘的从盘。
接好以后开机，等系统检测完了以后，阵列卡的BIOS开始工作，并在寻找完硬盘以后提示发现了几个盘，还有题是你按CTRL+F进入设置界面。
我们按CTRL+F，进入设置界面，选择地3项创建阵列，就是Define Array，我们以创建RAID 0为例，阵列模式(Mode)选择Stripe，下面的分块选择最大，比如256k，然后下面列出了你目前的硬盘数量，用空格健来选择，我们都选择Y，最后按ctrl+Y保存，在按Y退出，这样阵列就创建好了。
接下来就是用sfdisk分区，或者启动系统，用2000的磁盘管理分区也可以。
最后就是以区对区的形式分别克隆系统，我想到这一步就没什么好说的了，因为在sfdisk，2000系统里面，整个阵列被视为一块大小为几个硬盘总和的大硬盘，那么对这个“大硬盘”的操作方法就和操作一盘硬盘的方法一样，就不再多说了。
centos7RAID磁盘阵列卡驱动安装图文教程
centos7RAID磁盘阵列卡驱动安装图文教程
解决方案
本方案可以支持centos7版本
UEFI模式
选择“Install CentOS Linux7”，然后按“e”键。
选择添加“linux dd”，然后按“Ctrl+x”启动。
进入如下图。
虚拟光驱弹出系统镜像，根据服务器实际配置，插入驱动ISO，如下图输入“r”回车刷新，再输入“1”回车，可看到挂载的驱动镜像，输入“1”回车选择驱动，再输入“c”回车加载驱动。
虚拟光驱弹出驱动镜像，插入CentOS7系统ISO，如下图输入“r”
回车刷新，再输入“c”回车。
参考UEFI模式，继续操作系统安装的后续操作。
Legacy模式
如下图选择“Install CentOS Linux7”，然后按“Tab”键添加
linuxdd。
进入如下图所示界面。
虚拟光驱弹出系统镜像，根据服务器实际配置，插入驱动ISO，如下图输入“r”回车刷新，再输入“1”回车，可看到挂载的驱动镜
像，输入“1”回车选择驱动，再输入“c”回车加载驱动。
虚拟光驱弹出系统镜像，根据服务器实际配置，插入驱动ISO，如下图输入“r”回车刷新，再输入“1”回车，可看到挂载的驱动镜像，输入“1”回车选择驱动，再输入“c”回车加载驱动。
参考Legacy模式，继续操作系统安装的后续操作。
940-8i阵列卡操作手册
940-8i阵列卡操作手册一、概述940-8i阵列卡是一款高性能的PCIe扩展卡，适用于各种需要高带宽、高可靠性的存储应用场景。
本操作手册旨在帮助用户了解940-8i阵列卡的安装、配置、使用和维护等方面的知识，以便更好地发挥其性能和功能。
二、产品特点1.高性能：940-8i阵列卡支持高速的PCIe接口，具备出色的数据传输和处理能力，适用于大规模存储应用场景。
2.可靠性：阵列卡采用先进的技术和材料，具备较高的稳定性和可靠性，可保证数据的安全性和完整性。
3.扩展性：阵列卡支持多种存储设备，可根据需求进行扩展，提高存储容量和性能。
三、安装步骤1.准备工具：安装所需的工具和驱动程序，如螺丝刀、PCIe插槽卡等。
2.插入阵列卡：将940-8i阵列卡插入计算机的PCIe插槽中，确保稳固。
3.连接设备：根据需求，将存储设备连接到阵列卡的相应接口。
4.驱动程序：安装阵列卡的驱动程序，以确保系统能够正确识别和访问存储设备。
四、配置与管理1.登录界面：通过操作界面输入用户名和密码，进入阵列卡的配置界面。
2.阵列设置：创建和管理RAID阵列，提高数据安全性和性能。
3.磁盘管理：添加、删除和调整磁盘的配置，以满足应用需求。
4.安全管理：设置安全管理参数，如密码策略、访问控制等，保障数据的安全性。
5.备份与恢复：备份和恢复阵列卡的重要数据和配置信息，以防数据丢失。
五、使用技巧1.优化性能：根据应用需求，合理配置阵列卡的参数，如RAID级别、缓存大小等，以提高性能。
2.故障排除：掌握常见故障现象和解决方法，如阵列卡无响应、磁盘故障等，及时排除故障。
3.安全防范：加强安全措施，防止未经授权的访问和数据泄露。
确保密码安全，并定期更换密码。
六、保养与维护1.定期清洁：保持阵列卡的清洁，避免灰尘和湿气侵入。
2.定期更新：及时更新阵列卡的固件和驱动程序，确保性能和安全性。
3.备份数据：定期备份阵列卡的重要数据，以防数据丢失或损坏。
七、常见问题解答本手册提供了常见问题的解决方案和解答，如安装失败、配置错误等。
磁盘阵列卡的安装方法
磁盘阵列卡的安装方法在做服务器的时候我们通常会用到磁盘阵列卡，对于初次安装磁盘阵列卡的朋友来讲是一个难题。
首先我们要按自已的需要来选择磁盘阵列的模式。
现将磁盘阵列的模式详细讲一下：近年来，硬盘无论在容量、存取速度还是可靠性方面都得到了很大提高，然而这一提高还是跟不上处理器的发展要求，使得硬盘仍然成为计算机系统中的一个瓶颈。
为了解决应用系统对磁盘高速存取的要求，人们采取了多种措施。
1988年，美国加州大学伯克利分校的D.A.Patterson教授提出的廉价冗余磁盘阵列（Redundant Array of Inexpensive Disks，简称RAID）就是其中一种。
RAID将普通硬盘组成一个磁盘阵列，在主机写入数据，RAID控制器把主机要写入的数据分解为多个数据块，然后并行写入磁盘阵列；主机读取数据时，RAID控制器并行读取分散在磁盘阵列中各个硬盘上的数据，把它们重新组合后提供给主机。
由于采用并行读写操作，从而提高了存储系统的存取程度。
此外，RAID磁盘阵列还可以采用镜像、奇偶校验等措施，来提高系统的容错能力，保证数据的可靠性。
根据RAID所采用的方法不同，可以将其分为0－5六个级别：RAID0：主机要求写入数据时，RAID控制器将数据分成许多块，然后并行地将它们写到磁盘阵列中的各个硬盘上；读出数据时，RAID控制器从各个硬盘上读取数据，把这些数据恢复为原来顺序后传给主机。
这种方法的优点是采用数据分块、并行传送方式，能够提高主机读写速度，并且磁盘阵列中存储空间没有冗余。
但它对系统的可靠性没有任何提高，任一个硬盘介质出现故障时，系统无法恢复。
RAID1：它把磁盘阵列中的硬盘分成相同的两组，互为镜像，当任一磁盘介质出现故障时，可以利用其镜像上的数据恢复，从而提高系统的容错能力。
对数据的操作仍采用分块后并行传输方式。
所有RAID1不仅提高了读写速度，也加强系统的可靠性。
但其缺点是硬盘的利用率低，冗余度为50％。
DELLR210（S100-S300）阵列卡设置教程
DELLR210（S100-S300）阵列卡设置教程DELL R210（S100-S300阵列卡）阵列设置教程创建磁盘，⾸先需要将磁盘初始化。
光标移⾄Initialize Physical Disk(s)选回车⽤INS插⼊键将需要配置虚拟磁盘的硬盘选中按C键初始化硬盘初始化完选Create Virtual Disk选项。
开始创建虚拟磁盘⽤Ins插⼊键选中需要配置虚拟磁盘的硬盘（这⾥我们以raid1为例）选中raid1按回车选择热备，如果需要选择Dedicated，如果不需要配置选None⽤Ins插⼊键选择需要配置热备的硬盘。
按回车缓存的政策选择，选中读和写按C创建虚拟磁盘删除虚拟磁盘选中Delete Virtual Disk(s)按回车⽤Ins键插⼊需要删除的虚拟磁盘，按回车。
按C确认配置raid5，选中创建回车,⽤Ins键插⼊需要创建的磁盘选择raid5，回车配置热备这⾥选中None选择读/写策略按C创建选择交换虚拟磁盘顺序，选择Swap Two Virtual Disks.⽤Ins插⼊需要交换的虚拟磁盘管理全局热备选择 Manage Global Hot Spare(s)按回车有（创建和取消）两个选项⽤INS插⼊需要热备的硬盘按C创建移除热备硬盘⽤Ins插⼊需要移除的硬盘，按回车继续按C创建查看物理磁盘选择 View Physical Disk Details选项回车查看虚拟磁盘选择View Virtual Disk Detail回车当插⼊新的硬盘时，如果没有直接认到可以选择Rescan Disks重新扫描⼀下控制器选择回车，INT13 Boot Support默认为ON。
如果设置为OFF，raid卡不启⽤。
如果硬盘连到卡上将认不到硬盘。
Pause if Dearaded 当虚拟磁盘降级时中断启动Pause if Failed 当虚拟磁盘失败时中断启动机器重启。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、为什么要创建逻辑磁盘？
当硬盘连接到磁盘阵列卡上时,操作系统将不能直接看到物理的硬盘,因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器）,这样系统才能够正确识别它。
逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思,他们只是不同阵列卡产商的不同叫法。
二、创建逻辑磁盘的方式
使用磁盘阵列卡本身的配置工具,即磁盘阵列卡的BIOS。
（一般用于重装系统或没有安装操作系统的情况下去创建容器（Adaptec阵列卡）/逻辑驱动器（AMI/LSI阵列卡）。
使用第三方提供的配置工具软件去实现对阵列卡的管理。
如Dell Array Manager。
（这些软件用于服务器上已经安装有操作系统）
三、正确识别您的阵列卡的型号
识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去）
如果您有一块AMI/LSI磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息:
Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.
Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios
或者
PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.
Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios
此款磁盘阵列卡的配置方法请参考如下：
在AIM/LSI磁盘阵列控制器上创建Logical Drive (逻辑磁盘)
--- PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC,PERC3/DCL
--- PERC4 DI/DC (略有不同,请仔细阅读下列文档)
*注意：请预先备份您服务器上的数据,配置磁盘阵列的过程将会删除您的硬盘上的所有数据!
1) 在自检过程中,当提示按Ctrl+M键,按下并进入RAID的配置界面。
2) 如果服务器在Cluster 模式下,下列信息将会显示\"按任意键继续\"。
3) 选中Configure,并按回车。
4) 如果需要重新配置一个RAID,请选中New Configuration, 并按回车。
如果已经存在一个可以使用的逻辑磁盘,请选中View/Add Configuration,并按回车。
本文,我们将会选择\"New Configuration\"为例(注意: 选择New Configuration将删去原有磁盘阵列卡上的配置信息)
5) 选中YES ,并按回车。
6) 按空格键选中准备要创建逻辑磁盘的硬盘,当该逻辑磁盘里最后的一个硬盘被创建。
按回车键。
7) 如果只创建一个逻辑磁盘,则进入步骤8;
7-1) 按空格键选中第二个逻辑磁盘里的硬盘。
7-2) 当该逻辑磁盘里最后一个硬盘被选中后,按回车键。
7-3) 当需要配置更多的逻辑磁盘,重复7.1和7.2步骤直到所有逻辑磁盘被创建。
8) 按F10进行逻辑磁盘的配置。
当您的磁盘阵列卡的类型是PERC4 DI/DC,将显示下列信息,否则请直接到步骤11。
9) 按空格键选择阵列。
跨接信息,例如Span-1（跨接-1）,出现在阵列框内。
可以创建多个阵列,然后选择将其跨接。
10) 按F10配置逻辑磁盘。
11) 在磁盘阵列卡的选项中选择合适的RAID类型,其余接受默认值。
注：Dell 推荐把所有的阵列空间分配给一个逻辑盘。
12)选中Accept ,并按回车。
13) 按ESC键退回,选中YES ,并按回车。
14) 按任意键继续。
15) 在磁盘阵列卡初始化逻辑磁盘(Logical driver)(刚创建的逻辑磁盘需要经过初始化,才能使用) 按ESC 键退回主菜单,选中Initialize ,并按回车。
16) 选中需要初始化的逻辑磁盘,并按空格键接受。
17) 选中YES ,并按回车
18) 按任意键继续,并重启系统,RAID配置完成
以上就是本文详细介绍的磁盘阵列卡的配置过程，仅供参考。
