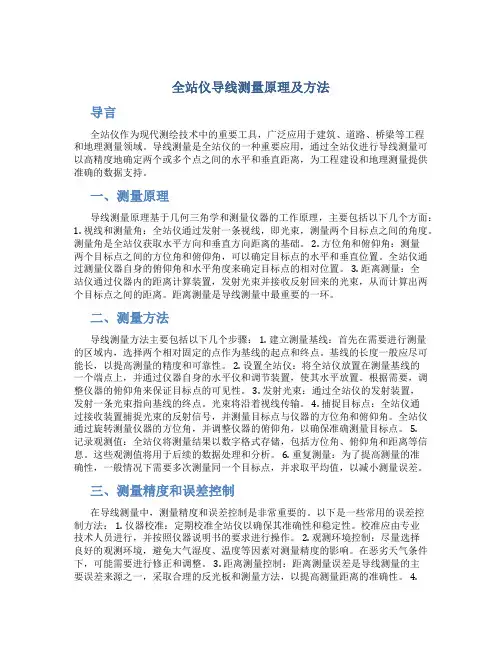

全站仪导线测量原理及方法导言全站仪作为现代测绘技术中的重要工具，广泛应用于建筑、道路、桥梁等工程和地理测量领域。

导线测量是全站仪的一种重要应用，通过全站仪进行导线测量可以高精度地确定两个或多个点之间的水平和垂直距离，为工程建设和地理测量提供准确的数据支持。

一、测量原理导线测量原理基于几何三角学和测量仪器的工作原理，主要包括以下几个方面：1. 视线和测量角：全站仪通过发射一条视线，即光束，测量两个目标点之间的角度。

测量角是全站仪获取水平方向和垂直方向距离的基础。

2. 方位角和俯仰角：测量两个目标点之间的方位角和俯仰角，可以确定目标点的水平和垂直位置。

全站仪通过测量仪器自身的俯仰角和水平角度来确定目标点的相对位置。

3. 距离测量：全站仪通过仪器内的距离计算装置，发射光束并接收反射回来的光束，从而计算出两个目标点之间的距离。

距离测量是导线测量中最重要的一环。

二、测量方法导线测量方法主要包括以下几个步骤： 1. 建立测量基线：首先在需要进行测量的区域内，选择两个相对固定的点作为基线的起点和终点。

基线的长度一般应尽可能长，以提高测量的精度和可靠性。

2. 设置全站仪：将全站仪放置在测量基线的一个端点上，并通过仪器自身的水平仪和调节装置，使其水平放置。

根据需要，调整仪器的俯仰角来保证目标点的可见性。

3. 发射光束：通过全站仪的发射装置，发射一条光束指向基线的终点。

光束将沿着视线传输。

4. 捕捉目标点：全站仪通过接收装置捕捉光束的反射信号，并测量目标点与仪器的方位角和俯仰角。

全站仪通过旋转测量仪器的方位角，并调整仪器的俯仰角，以确保准确测量目标点。

5.记录观测值：全站仪将测量结果以数字格式存储，包括方位角、俯仰角和距离等信息。

这些观测值将用于后续的数据处理和分析。

6. 重复测量：为了提高测量的准确性，一般情况下需要多次测量同一个目标点，并求取平均值，以减小测量误差。

三、测量精度和误差控制在导线测量中，测量精度和误差控制是非常重要的。

全站仪的基本原理

全站仪的基本原理全站仪（Total station）是一种结合了电子测距仪、自动水平仪和电子角度仪的测量仪器。

它的基本原理是通过测量角度和距离的变化，实时计算出目标点在空间中的坐标。

全站仪的测量原理主要包括以下几个方面：1.角度测量原理：全站仪通过内置的水平圆盘和垂直圆盘测量水平角和垂直角。

水平圆盘采用自动水平仪原理，当全站仪水平时，水平圆盘会指示零度。

垂直圆盘则通过倾角传感器测量倾斜角，当仪器垂直时，垂直圆盘会指示零度。

通过水平角和垂直角的测量，可以得到仪器指向目标点的方向。

2.距离测量原理：全站仪采用电子测距仪（EDM）测量目标点与仪器之间的水平距离、斜距和垂直高差。

EDM通过发射光束，利用光电脉冲板接收光信号，通过测量光信号的时间差计算出距离。

一般情况下，全站仪使用红外线来作为光源，因为红外线在大气中传播的衰减相对较小。

3.坐标计算原理：全站仪通过测量观测点与参考点之间的角度和距离，利用三角测量原理计算出观测点的坐标。

三角测量原理是利用已知的角度和距离，通过三角函数关系计算未知点的坐标。

全站仪通常会采用矢量方法或者几何平差方法对测量结果进行精确的计算。

全站仪的主要工作流程如下：1.设置仪器：将全站仪稳定放置在测量点上，并进行水平和垂直调节，使仪器平稳且垂直于地面。

2.定位目标点：通过望远镜找到目标点，并在仪器上标记。

目标点可以是地面上的标志物、墙壁上的角点等。

3.测量角度：利用全站仪测量目标点与仪器之间的水平和垂直角度。

通过水平和垂直圆盘上的刻度盘，以及内置的倾斜传感器，可以准确地测量角度。

4.测量距离：使用电子测距仪测量目标点与仪器之间的距离。

全站仪会发出光束，经过目标点反射回仪器，通过测量光的传播时间计算出距离。

5.数据处理：将测量得到的角度和距离数据传输到计算机或移动设备上进行数据处理。

通过三角测量原理，可以计算出目标点的坐标。

6.结果展示：将测量结果显示在仪器屏幕上，包括目标点的坐标、角度和距离等。

全站仪测量的原理和方法课件

人为误差
包括操作、读取误差等，可通过培训和熟练掌握操作和锻炼提高解决。
全站仪在工程测量中的应用
工程测量
全站仪可以进行土木工程、建筑测量、隧道工程等多种工程测量工作。
地理测量
通过与GPS配合，可进行地图制作、地形测量等工作。
矿业测量
可进行矿井勘探、矿藏计算等测量工作。
结论和总结
本课件介绍了全站仪测量的原理和方法，使用注意事项，常见的测量误差及其解决方法，以及其在工程测量中的应用。希望本课件可以为您的实际工作提供一些有用的帮助。
全站仪测量的原理和方法课件
欢迎来到本课件，本课件旨在为您介绍全站仪测量的原理、方法、注意事项、误差及其解决方法，以及全站仪在工程测量中的应用。
什么是全站仪测量
用途
全站仪是一种高精度的测量仪器，广泛应用于建筑、工程、地质、灾后重建等领域的测量工作。
工作原理
全站仪利用三角测量原理，通过光电技术测量距离和角度信息，并利用计算机进行数据处理和分析。
3 环境要求
定期进行清洁和维护工作，如保持镜头的清洁和完好，保持仪器稳定。
在测量时要注意环境，如避免在大雨天使用，避免在大风天气使用等。
常见的全站仪测量误差及其解决方法
仪器误差
包括零偏误差、尺度误差和判读误差等，可通过定期校准和保养解决。
天气误差
受到大气折射、温度、湿度等因素影响，可通过校正和选择合适的测量时间解决。
全站仪测量的原理
三角测量原理
通过测量三角形的任意两个角和它们之间的边长，计算出第三个角和边长。
光电技术
利用光电传感器测量角度和距离信息，通过反射板进行测量。
数据处理和分析
将传感器测量的信息传输给计算机，经过计算机处方法

全站仪的工作原理及使用方法

全站仪的工作原理及使用方法全站仪是一种用于测量地面上各种建筑物、道路、桥梁等工程中的高程、水平和方位的仪器。

它是现代测量工程中不可或缺的重要设备之一。

本文将从全站仪的工作原理和使用方法两个方面进行介绍。

一、全站仪的工作原理全站仪的工作原理主要基于光学原理和电子技术。

它主要由望远镜、测角装置、测距仪、数据处理系统和显示器等部分组成。

1. 望远镜：全站仪的望远镜是其最重要的部分之一。

它通过望远镜来观测测量点，并通过目镜和测角装置来测量水平角和垂直角。

2. 测角装置：全站仪的测角装置采用的是电子测角技术。

它通过内置的水平仪和垂直仪来自动测量和校正仪器的水平和垂直状态，保证测量的准确性。

3. 测距仪：全站仪的测距仪采用的是电子测距技术。

它通过发射红外线或激光束，测量仪器到目标点的距离。

测距仪还可以通过反射器进行测量，以提高测距的精度。

4. 数据处理系统：全站仪的数据处理系统用于处理和存储测量数据。

它可以将测量数据转化为数字信号，并通过无线通信或数据线传输到计算机或其他设备上进行进一步处理和分析。

5. 显示器：全站仪的显示器用于显示测量结果和仪器的工作状态。

通过显示器，用户可以直观地了解测量数据和仪器的运行情况。

二、全站仪的使用方法全站仪的使用方法相对复杂，需要经过专门的培训和实践才能熟练掌握。

以下是使用全站仪进行测量的一般步骤：1. 设置仪器：在使用全站仪之前，需要先设置仪器的基准点和仪器的初始位置。

基准点通常是已知坐标的固定点，而仪器的初始位置需要通过水平仪和垂直仪进行调整。

2. 观测测量点：将全站仪对准待测点，通过望远镜观测目标点，并使用测角装置测量水平角和垂直角。

在测量过程中，需要保证仪器的稳定和准确。

3. 测量距离：通过测距仪测量仪器到目标点的距离。

在测量距离时，需要选择合适的测距方式和测距精度，以确保测量结果的准确性。

4. 数据处理和分析：将测量数据通过数据处理系统传输到计算机或其他设备上进行处理和分析。

全站仪测量的原理和方法

全站仪的应用领域
1 土木工程
全站仪在土木工程中用于测量地形、建筑物位置和坡度等。
2 建筑工程
全站仪在建筑工程中用于控制建筑物的位置、布点和高度等。
3 道路施工
全站仪可以为道路施工提供精确的水平和垂直控制。
全站仪的发展趋势
更高精度
未来的全站仪将会实现更高的测量精度，满足日益复杂的工程需求。
全站仪测量的原理和方法
全站仪是一种精密的测量仪器，广泛应用于土木工程和建筑测量领域。它由多个组成部分组成，可用于测量各种距离、角度和高度。
全站仪的定义
高精度测量
全站仪是一种集距离、方位角和垂直角于一体的测量仪器，能够提供高精度的测量结果。
三维测量
全站仪能够实现三维测量，包括水平坐标、垂直坐标和高程坐标的测量。
自动化功能
全站仪具备自动化功能，可以通过触摸屏控制，实现测量数据的采集与处理。
全站仪测量的基本原理
激光技术
全站仪利用激光技术测量距离，并通过测量时间和光的速度计算出距离。
角度测量
全站仪使用水平环和垂直环进行角度测量，可以测量出方位角和垂直角。
电子水准系统
全站仪具备电子水准系统，可实现高精度的水平测量。
全站仪的测量方法
1
定点法
使用全站仪在已知基准点上进行测量，来确定测量点的坐标。
2
定线法
利用全站仪在已知测量线上进行测量，来确定测量点与测量线之间的关系。
3三Biblioteka 测量通过测量多个三角形的边长和角度，来确定未知点的坐标。
全站仪的误差及校正方法
• 仪器误差：包括系统误差和随机误差。 • 系统误差校正：通过校正系数来消除系统误差。 • 随机误差校正：通过多次测量和统计方法来降低随机误差。

全站仪的操作原理与注意事项

全站仪的操作原理与注意事项一、引言全站仪是现代测量仪器中一种非常重要的设备，它可广泛应用于土木工程、建筑工程、道路工程等领域。

全站仪不仅具有高精度、高效率的特点，而且操作简便。

本文将介绍全站仪的操作原理和一些使用时需要注意的事项。

二、全站仪的操作原理1. 光学测距原理全站仪主要通过光学测距原理来测量目标点的距离。

全站仪通过发射一束红外线，该红外线被目标点反射后再次接收，通过测量发射与接收之间的时间差，并结合光速的速度，计算出目标点到仪器的距离。

2. 角度测量原理全站仪可通过角度测量来确定目标点的方位角（水平角）和俯仰角（垂直角）。

它利用内置的角度传感器测量出仰角和水平角的变化，然后将其转换为数值，以实现测量目标点相对于仪器的位置。

3. 数据处理原理全站仪还可以通过数据处理原理将测量得到的数据进行处理和分析。

它可以自动进行测量数据的记录、计算和保存，且能够实现数据与计算机的互联，方便对测量结果进行后期处理和分析，提高工作效率。

三、全站仪的注意事项1. 刚性三角测量网络的布设在使用全站仪进行测量时，应注意在工程现场建立起刚性三角测量网络。

这样可以提高测量的准确性和可靠性。

布设刚性三角测量网络可以通过选择合适的基准点和控制点，并合理设置控制测站，确保测量过程中的连通性和准确性。

2. 现场环境的影响全站仪的测量精度受到现场环境的影响较大。

因此，在进行测量之前，应仔细检查现场环境，避免因环境影响导致测量结果偏差。

特别是在强风、强日照和高温等特殊环境下，应采取相应的防护和保护措施，确保测量质量。

3. 遵循操作规程在使用全站仪时，操作人员应严格按照操作规程进行操作。

首先，应正确校正和调整仪器，保证仪器的稳定性和准确性。

其次，在测量点时，应保持仪器的水平，避免误差产生。

此外，还应正确放置测站，保证测站的稳定性。

4. 数据处理与分析在测量结束后，应及时进行数据处理和分析。

首先，应对测量的数据进行检查，确保数据的准确性和完整性。

全站仪测量原理

全站仪测量原理
全站仪是一种常用的高精度测量仪器，它主要由望远镜、自动跟踪仪、角度测量系统、距离测量系统和数据处理系统等组成。

全站仪的测量原理如下：
1. 角度测量原理：全站仪通过望远镜上的水平和垂直角度码盘来测量水平和垂直方向上的角度。

当测量目标在望远镜准星上时，记录下水平和垂直角度码盘的读数，即可测量出目标点相对于全站仪位置的水平和垂直角度。

2. 距离测量原理：全站仪通过红外线或激光束来实现距离测量。

其中，红外线测距原理是利用红外线的反射原理，通过测量发射和接收红外线光束之间的时间差来计算出目标点到全站仪的距离；而激光测距原理则是利用激光束发射和接收的时间差以及光速来计算距离。

3. 自动跟踪原理：全站仪通过自动跟踪仪来实现测量目标的自动追踪。

自动跟踪仪可以根据望远镜上的测量角度信息和从全站仪发出的红外线或激光束信号来定位和追踪目标，确保望远镜准星一直对准目标。

4. 数据处理原理：全站仪通过内置的数据处理系统来处理和存储测量数据。

数据处理系统可以将测量的角度和距离数据进行计算和分析，并输出测量结果。

同时，全站仪还可以通过无线通信将数据传输到计算机上进行进一步处理和分析。

总的来说，全站仪通过测量角度和距离来确定目标点在空间中
的位置，并通过自动跟踪仪实现目标的自动追踪，最终通过数据处理系统提取并处理测量结果。

这样可以实现高精度的地形测量、建筑测量、道路测量等各种工程测量任务。

使用全站仪进行空间位置测量的原理与操作流程

使用全站仪进行空间位置测量的原理与操作流程全站仪是一种高精度、多功能的测量仪器，广泛应用于建筑、土木工程、地质勘探等领域，可以实现对空间位置的测量和定位。

本文将介绍全站仪的原理和操作流程。

一、全站仪的原理全站仪是将测量角度和测量距离结合在一起的仪器。

它采用了全自动追踪和测量技术，通过发射和接收红外线来实现角度测量，利用电磁波测距技术来实现距离测量。

角度测量是全站仪中最基本的功能之一。

它利用全站仪上的水平仪和垂直仪来测量物体的方向和角度。

全站仪上的CCD相机可以自动锁定目标并进行测量。

同时，全站仪还内置了高精度的光电测角仪，可以实现高精度的角度测量。

距离测量是全站仪的另一个重要功能。

它利用了电磁波测距技术，通过发射和接收电磁波来测量物体的距离。

全站仪上配有激光发射器和接收器，通过计算激光的发射和接收时间以及光的速度，可以准确测量出物体的距离。

二、全站仪的操作流程1. 准备工作使用全站仪进行空间位置测量之前，首先需要进行一些准备工作。

首先要确认使用的全站仪是否处于良好的工作状态，检查并校准各个测量模块。

同时，还需要携带好所需的测量配件和辅助工具，如三脚架、反光板等。

2. 安装全站仪将全站仪设置在稳固的三脚架上，确保其放置稳定且水平。

根据实际测量的需要，可以调整仪器的仰角和方位角。

3. 设置参数在使用全站仪之前，还需要设置一些参数。

根据实际情况，可以设置仪器的单位制、高差基准面等参数。

此外，还可以设置观测原点和坐标系等参数，以便后续的测量工作。

4. 进行观测正式开始观测之前，需要先进行一次自校准，以提高测量的准确性。

然后，使用全站仪进行目标点的观测。

先对目标点进行粗略的测量定位，然后使用全站仪进行精确的观测，并记录测量结果。

5. 数据处理和分析完成测量后，需要对观测数据进行处理和分析。

可以通过专业测量软件对观测数据进行导入和处理，得到最终的测量结果。

此外，还可以进行误差分析和质量控制，确保测量结果的准确性和可靠性。

全站仪的测量原理方法

全站仪的测量原理方法
全站仪是一种综合了电子、光学和计算机技术的现代测量仪器，常用于测量地面上各种工程项目的位置、高程和角度。

其测量原理和方法如下：
1. 角度测量原理：全站仪通过内置的光学系统和测角传感器，利用测量仪器的水平仪和垂直仪确保仪器的水平和垂直方向，然后使用测角仪测量目标点与仪器观测点之间的水平角和垂直角。

2. 距离测量原理：全站仪利用光学原理，通过发射和接收红外或激光光束，测量仪器到目标点之间的距离。

测量时，仪器发射光束到目标点，光束被反射回仪器，并通过测量仪器内部的时间差或相位差计算出目标点与仪器的距离。

3. 高程测量原理：全站仪通过水平仪将仪器调整到水平状态，利用距离测量原理测量目标点与仪器的水平距离，同时使用仪器内部的气泡水平仪或电子水平仪测量目标点的高程差。

测量方法：
1. 准备工作：设置全站仪的基准点和测站点，校验仪器的水平和垂直仪，并进行仪器校准和调整。

2. 角度测量：将全站仪对准目标点，通过观察和读取仪器上的角度显示监测仪器与目标点之间的水平角和垂直角。

3. 距离测量：根据需要，选择红外或激光测距模式，通过观察和读取仪器上的距离显示测量目标点与仪器之间的距离。

4. 高程测量：利用水平仪将仪器调整到水平状态，观察并读取仪器上的高程显示，记录目标点的高程差。

5. 数据记录和处理：将测量的角度、距离和高程数据记录下来，并使用计算机软件处理和分析数据。

6. 结果输出：根据测量需求，生成测量结果报告、图纸和图表等输出。

全站仪坐标测量原理

全站仪坐标测量原理全站仪是一种用于测量地面上各种点位的工具，它可以通过测量角度和距离来确定点位的坐标。

全站仪坐标测量原理是指通过测量仪器本身的角度和距离信息，结合已知控制点的坐标，来计算出待测点的坐标。

本文将详细介绍全站仪坐标测量原理及其应用。

一、全站仪坐标测量原理全站仪坐标测量原理基于三角测量原理，通过测量仪器与待测点之间的水平角、垂直角和斜距来计算出待测点的空间坐标。

具体测量步骤如下：1. 建立测量控制网：在进行全站仪坐标测量前，需要建立一定数量的控制点，这些点的坐标要通过其他测量方法来确定，可以是GPS 测量、平面测量等。

2. 安装全站仪：将全站仪安装在一个已知坐标的控制点上，并进行准确的水平和垂直调整，使测量仪器与水平面和垂直面保持正交。

3. 观测测量点：将全站仪对准待测点，并通过观测目标和测距仪测量出与待测点的水平角、垂直角和斜距。

4. 数据处理：将观测到的角度和距离数据输入计算机或数据处理软件中，结合已知控制点的坐标，通过三角函数计算出待测点的坐标。

全站仪坐标测量原理广泛应用于土木工程、建筑测量、道路工程、矿山测量等领域。

它可以实现对地面上各种点位的精确测量和定位，为工程建设提供准确的空间坐标数据。

1. 建筑测量：在建筑施工中，需要准确测量标高、平面位置等信息。

全站仪可以通过测量楼顶、地基等控制点的坐标，来确定建筑物的各个点位的空间坐标，为施工提供准确的参考数据。

2. 道路工程：在道路工程中，需要测量道路中心线、桥梁位置等信息。

全站仪可以通过测量控制点的坐标，结合水平角、垂直角和斜距的测量结果，来确定道路各个点位的空间坐标，为道路设计和施工提供准确的数据。

3. 矿山测量：在矿山勘探和开采中，需要测量矿区边界、矿石堆放位置等信息。

全站仪可以通过测量控制点的坐标，来确定矿区各个点位的空间坐标，为矿山勘探和开采提供准确的定位数据。

4. 土木工程：在土木工程中，需要测量地面形状、坡度等信息。

测绘技术中的全站仪原理和使用方法

测绘技术中的全站仪原理和使用方法导言：测绘技术在现代社会中扮演着重要的角色，它不仅可以帮助人们准确测量地表的各种物理特征，还可以用于建筑工程、土地规划等领域。

而全站仪作为一种广泛应用的测量仪器，在测绘技术中有着重要的地位。

本文将介绍全站仪的原理和使用方法。

一、全站仪的原理全站仪是一种集观测、计算、显示等功能于一体的精密仪器，其工作原理主要基于光学测量和调焦原理。

全站仪由镜头、目镜、测量管、光电转换器等部分组成。

当测量者使用全站仪时，首先需要选择一个测量目标，通过全站仪发出的红外线束瞄准目标，然后目镜对准目标观察。

全站仪会通过光电传感器对目标进行高精度的测量，并将数据传输到内部计算机中进行处理。

二、全站仪的使用方法1. 准备工作使用全站仪前，需要进行一系列的准备工作。

首先，确保全站仪的电池电量充足，并检查仪器是否处于正常工作状态。

其次，选择合适的测量点，考虑可观测程度以及目标是否稳定等因素。

2. 标定和调整在进行测量前，必须对全站仪进行标定和调整。

包括水平调准和垂直调准两个环节。

首先，进行水平调准，将全站仪的水平气泡调至中央位置，使仪器水平。

然后，进行垂直调准，使用调整螺丝将水平线调准垂直。

3. 观测和记录使用全站仪观测时，需要精确瞄准目标，并读取仪器显示的测量结果。

全站仪会自动显示目标的水平角和垂直角，并且可以通过输入特定参数计算目标的距离和坐标。

在观测过程中，要保持稳定的姿势和持仪方式，并在仪器显示稳定后进行记录。

4. 数据处理和分析观测完成后，需要对所得数据进行处理和分析。

通过全站仪软件，可以对观测数据进行导入、编辑和分析，以便得到更精确的测量结果。

数据处理包括误差检查和修正，精度评定等步骤。

5. 数据输出和应用处理完成的测量数据可以输出到计算机或其他外部设备中，以便进行图形绘制、建模和其他应用。

全站仪测量数据广泛应用于土地测量、建筑工程、地质勘探等领域，可以为工程设计和规划提供可靠的基础数据。

全站仪测量原理及使用

全站仪测量原理及使用1. 引言全站仪是一种高精度测量仪器，在土木工程、测量工程、建筑工程等领域广泛应用。

全站仪通过通过激光技术和角度测量技术，能够对地面的位置、高度等进行精确测量。

本文将介绍全站仪的测量原理及使用方法。

2. 全站仪测量原理全站仪主要通过以下原理实现测量功能：2.1 光电测距原理全站仪利用光电测距原理，通过发射激光束到目标点并接收反射光束，从而计算出目标点的距离。

全站仪内部的激光发射器会发射一束可见光激光到目标点，然后接收器会接收到反射回来的光信号，并通过计算得到测量的距离。

2.2 角度测量原理全站仪的测角原理是利用光学观测原理测量水平角和垂直角。

全站仪内部的水平圆盘会通过水平轴转动，水平圆盘上的刻度尺会和目标点连线的夹角，即为水平角；而竖直轴通过转动，竖直圆盘上的刻度尺和目标点连线的夹角即为垂直角。

2.3 数据处理原理全站仪的数据处理主要通过计算机技术实现。

全站仪可以通过连接到计算机或移动设备进行数据传输和处理，将测量数据导入计算机软件进行处理，从而得到测量结果和分析数据。

3. 全站仪使用方法3.1 设置全站仪在使用全站仪进行测量之前，需要先对全站仪进行设置。

首先，放置全站仪的三脚架，并确保三脚架稳定。

然后，将全站仪放置在三脚架上，并进行水平调整，保证全站仪的水平度。

最后，通过调整全站仪的目标望远镜，将其对准基准点。

3.2 开始测量在设置好全站仪后，可以开始进行测量。

首先，通过目标望远镜观测目标点，并按下测量按钮进行测量。

全站仪会发射激光束到目标点，并接收反射光束。

然后，全站仪会自动计算出目标点的距离和角度。

3.3 数据处理与导出测量完成后，全站仪会将测量数据存储在内部存储器中。

可以通过连接全站仪和计算机，将测量数据传输到计算机中进行数据处理和分析。

计算机软件可以根据测量数据生成各种图表和报告，方便使用者进行数据分析和结果展示。

4. 总结全站仪是一种重要的测量仪器，通过利用光电测距原理和角度测量原理，可以实现对地面位置和高度的精确测量。

全站仪测量的原理和方法图文

3
定位和校准
全站仪使用定位系统和校准器来确保测量结果的准确性和一致性。
全站仪测量的方法
建立控制点
在测量区域内建立稳定的控制点，用作测量的基准。
设置仪器
安装全站仪并校准仪器，以确保准确的测量结果。
观测和记录
通过观测目标物体或地面特征，记录测量数据。
数据处理和分析
使用计算机软件对测量数据进行处理和分析，生成详细的测量报告。
全站仪测量的原理和方法图文
全站仪是一种测量仪器，它通过使用光学和电子技术，能够高度精确地测量地面上的各种要素，包括位置、距离、高程等。
全站仪测量的原理
1
光学测量
全站仪利用光学原理进行测量，通过测量目标物体的反射、折射和透射来确定其位置和特性。
2
电子测量
全站仪内部有各种电子元件，可以实时记录和处理测量数据，提高测量的准确性和效率。
设置仪器
安装全站仪于三脚架上，并利用级尺和气泡管进行水平校正。
调整仪器
根据需要，调整全站仪的参数，以满足测量要求。
全站仪测量的常见问题
• 环境光线干扰 • 野外条件困难 • 测量误差累积 • 仪器故障和维护
站仪测量的精度和限制
测量精度测距范围工作温度防护等级
±2mm 100m - 3000m -20°C至50°C IP55
2 准备控制点
在测量区域内设置控制点，以提供测量的参考基准。
3 检查仪器
确保全站仪的状态良好，检查电池、底座和其他关键组件。
4 准备测量工具
准备好测量杆、反光棱镜、三脚架等测量工具。
全站仪测量的步骤
1
观测目标
2
使用望远镜观测目标物体，并记录测量

全站仪进行坐标测量的基本原理和一般步骤有哪些

全站仪进行坐标测量的基本原理和一般步骤有哪些全站仪是一种用于测量地面坐标的仪器，广泛应用于土木工程、建筑测量和地理测绘等领域。

它通过激光技术和电子测量技术，能够快速、准确地获取地面的坐标信息。

本文将介绍全站仪进行坐标测量的基本原理和一般步骤。

基本原理全站仪的测量原理基于激光测距和角度测量技术。

它包括两个主要组成部分：测距仪和角度测量仪。

1.测距仪：全站仪的测距仪使用激光技术进行测量。

它发射激光束，并测量激光束发射后反射回设备的时间。

通过测量时间差，结合光速的知识，可以计算出目标物体与全站仪之间的距离。

2.角度测量仪：全站仪的角度测量仪主要由水平圆盘、垂直圆盘和角度传感器组成。

水平圆盘用于水平角度的测量，垂直圆盘用于垂直角度的测量。

角度传感器能够准确测量和记录仪器在水平和垂直方向上的转动角度。

全站仪通过联合测量激光测距和角度测量，可以确定目标物体在水平和垂直方向上的坐标位置。

一般步骤全站仪进行坐标测量的一般步骤主要包括设定基准点、测量角度、测量距离和计算坐标几个过程。

下面是详细步骤的介绍：1.设定基准点：首先需要选择一个固定点作为基准点，这个点的坐标值可以通过其他精确的测量方法获得。

全站仪测量的数据将会与该基准点进行比对，以确定其他点的坐标位置。

2.测量角度：使用全站仪进行角度测量，将仪器对准目标物体，并记录水平和垂直方向上的角度。

可以通过旋转水平圆盘和垂直圆盘，借助角度传感器来测量。

3.测量距离：通过使用全站仪的激光测距仪，可以测量目标物体与仪器之间的距离。

将激光仪对准目标物体，并触发仪器进行激光测距。

计算机将根据激光的反射时间和光速来计算出距离值。

4.计算坐标：通过基准点的坐标值和测量得到的角度和距离值，结合三角测量原理，可以计算出目标物体的坐标值。

计算方法可以根据具体的测量要求和实际情况来选择，包括平面坐标系和空间坐标系等。

5.检验和纠正：在完成测量后，需要对数据进行检验和纠正。

检查角度、距离和坐标数据的准确性，以确保测量结果的可靠性。

全站仪测量原理及操作方法步骤

全站仪测量原理及操作方法步骤全站仪是一种用于测量地面点的仪器，它结合了测角仪和测距仪的功能，具有高精度和高效率的特点。

全站仪测量原理基于三角测量原理和电子测距原理，通过测量角度和距离来确定地面点的位置和坐标。

全站仪的操作方法步骤如下：1. 设置基准点：在进行测量之前，需要选择一个基准点作为参考点。

基准点可以是已知坐标的点，也可以是通过其他测量方法得到的点。

将全站仪放置在基准点上，并进行水平调整。

2. 安装反光镜：在需要测量的点上安装反光镜，反光镜的位置应该与地面点的位置相对应。

反光镜是全站仪进行测量的目标，通过反射光线来测量角度和距离。

3. 操作全站仪：打开全站仪的电源，进入测量模式。

全站仪一般有触摸屏或键盘，通过操作界面选择测量模式和参数设置。

4. 定位目标点：将全站仪对准目标点，通过望远镜观察目标点，并使用调焦手轮调整清晰度。

当目标点对准中心十字线时，按下测量按钮进行测量。

5. 测量角度：全站仪会自动测量目标点与基准点之间的水平角度和垂直角度。

测量结果以角度值的形式显示在屏幕上。

6. 测量距离：全站仪会向目标点发射一束红外线，反射回来后通过计算时间差来确定距离。

测量结果以距离值的形式显示在屏幕上。

7. 计算坐标：通过测量的角度和距离，结合基准点的坐标，可以计算出目标点的坐标。

全站仪会自动进行坐标计算，并将结果显示在屏幕上。

8. 记录数据：将测量结果记录下来，可以使用纸质记录或电子记录方式。

记录下的数据可以用于后续的地图制作、工程设计等。

9. 移动测量：如果需要测量其他点，可以将全站仪移动到新的位置，重复以上步骤进行测量。

在移动测量时，需要保持全站仪的水平和稳定，以确保测量的准确性。

10. 数据处理：在测量完成后，可以对测量数据进行处理和分析。

常见的数据处理方式包括坐标计算、误差分析、图形显示等。

全站仪是现代测量技术中常用的仪器之一，它在土地测量、建筑工程、道路设计等领域具有广泛的应用。

通过了解全站仪的测量原理和操作方法，可以更好地进行测量工作，并提高测量的准确性和效率。

全站仪的基本原理和操作技巧

全站仪的基本原理和操作技巧全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

它集合了经纬仪、水准仪、划线仪等多种功能于一体，具有高精度、高效率和多功能的特点。

本文将介绍全站仪的基本原理和操作技巧，帮助读者更好地理解和应用这一仪器。

一、全站仪的基本原理全站仪的基本原理基于三角测量和电子技术。

它包含了一个水平测量系统、垂直测量系统和角度测量系统。

水平测量系统通过水平仪和水平轴测量目标点相对于仪器的水平角度。

垂直测量系统通过竖直仪和竖直轴测量目标点相对于仪器的高度角度。

角度测量系统通过电子水平仪、光学测角仪等测得目标点在水平和垂直平面上的角度。

全站仪的测量精度受到多种因素的影响，包括气象条件、目标点的反射性能、仪器的校准度等。

在使用全站仪进行测量时，需要进行精确的校准和调整，以保证测量结果的准确性。

二、全站仪的操作技巧1. 设置基准点：在使用全站仪进行测量前，需要设置一个基准点作为参照点。

可以选择地面上的一点，使用测量桩或其他固定物体定位，并进行仪器的基准校准。

2. 安装全站仪：在操作全站仪时，需要将其安装在三脚架上，并保持水平。

在安装过程中，要留意仪器的平衡和稳定，尽可能减少仪器晃动对测量结果的影响。

3. 视线准直：全站仪通过望远镜观测目标点，因此需要保证视线的准直。

在操作中，要定期检查望远镜的准直情况，并校准准直仪，以确保测量结果的准确性。

4. 设置测站：测量前需要设置测站，即选取测站点作为测量起点。

设置测站时要选择平整稳定的地面，以确保全站仪的安全和测量结果的准确性。

5. 目标点测量：全站仪通过望远镜观测目标点，并通过角度测量系统获取目标点在水平和垂直方向上的角度。

在测量过程中，要确保目标点清晰可见，并使用测量棒进行目标点的精确定位。

6. 数据记录和处理：在完成测量后，需要将测量数据记录下来，并进行处理和分析。

可以使用计算机软件对数据进行导入和处理，以获取更精确的测量结果。

全站仪坐标测量的原理和方法

全站仪坐标测量的原理和方法引言全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

全站仪通过测量和记录目标点的坐标值，提供了精确的空间位置信息，有效支持工程设计与施工。

本文将介绍全站仪坐标测量的原理和方法。

原理全站仪坐标测量的原理基于三角测量和角度测量。

通过测量目标点与仪器的水平距离、垂直距离和水平角度、垂直角度，可以计算目标点相对于参考点的空间坐标。

具体实现原理如下：1.水平方向测量：通过水平角度和水平距离的测量，确定目标点在水平平面上的位置。

2.垂直方向测量：通过垂直角度和垂直距离的测量，确定目标点在垂直平面上的位置。

3.三角测量：利用目标点与仪器之间的水平距离、垂直距离和水平、垂直角度的测量，运用三角函数计算目标点相对于仪器的空间坐标。

4.反射测距：全站仪通过发射红外线和接收被测点反射的红外信号，实现对目标点距离的测量。

方法全站仪坐标测量的方法包括以下步骤：1.建立基准点：选择一个已知坐标的点作为基准点，将其坐标设置为原点。

2.设置仪器：根据仪器的操作说明，将全站仪正确设置在基准点上，保证仪器水平。

3.观测目标点：使用全站仪观测测量各个目标点的角度和距离，并记录数据。

4.处理数据：根据观测数据，利用三角函数计算目标点相对于仪器的空间坐标。

5.校正误差：对于长距离测量或精度要求较高的工程项目，需要对误差进行校正。

常见的校正方法包括闭合环差闭合差平差法、观测方向角差分方法等。

6.输出结果：将测量得到的目标点坐标输出，可以以Excel表格或文本文件形式保存。

注意事项在全站仪坐标测量过程中，需要注意以下事项：1.保证仪器的水平，使用仪器自带的水平器进行校准。

2.避免测量过程中的振动干扰，如避免在强风或地面不平的情况下进行测量。

3.确保目标点清晰可见，避免测量时被遮挡。

4.每次测量前，先进行基准点的重新校准，防止误差累计。

结论全站仪坐标测量是一种高精度的测量方法，能够提供准确的空间位置信息。

全站仪的原理

全站仪的原理一、仪器概述全站仪是一种高精度的测量仪器，它可以同时测量水平角、垂直角和斜距距离，广泛应用于土木工程、建筑工程、道路工程等领域。

全站仪具有高精度、高效率、多功能等特点，成为现代测量技术的重要组成部分。

二、光学原理1. 光线传输全站仪使用的是光学测量原理，即利用光线进行测量。

在全站仪中，发射器发出一束可见光，经过物镜后形成一束平行光线，并射向被测物体上的反射棱镜。

反射棱镜将光线反射回来，经过物镜后再次聚焦到探测器上。

2. 视轴方向在全站仪中，视轴是指从物镜中心点到探测器中心点的连线。

视轴方向与水平面垂直，在水平方向上呈现出一个水平圆锥面。

3. 水平角度计算水平角是指视轴与正北方向之间的夹角。

在全站仪中，水平角度计算采用电子读数方式进行计算。

全站仪内部装有水平角度计算器，它可以自动记录并计算水平角。

4. 垂直角度计算垂直角是指视轴与水平面之间的夹角。

在全站仪中，垂直角度计算采用电子读数方式进行计算。

全站仪内部装有垂直角度计算器，它可以自动记录并计算垂直角。

5. 斜距测量斜距是指从全站仪到被测物体的实际距离。

在全站仪中，斜距测量采用三角测量原理进行计算。

全站仪内部装有斜距测量器，它可以自动记录并计算斜距。

三、电子技术原理1. 电子读数全站仪采用电子读数方式进行测量。

在测量过程中，光学信号被转换成电信号，并通过传感器传输到控制器中进行处理和分析。

控制器内部装有数字显示屏，可以实时显示测量结果。

2. 数据存储和传输在全站仪中，数据存储和传输采用电子技术进行处理。

控制器内部装有大容量存储器和通讯接口，可以将数据保存到存储卡或通过无线网络传输到计算机上进行处理和分析。

3. 自动补偿全站仪内部装有自动补偿系统，可以自动修正测量误差。

在测量过程中，全站仪会自动检测并纠正水平角、垂直角和斜距的误差，从而确保测量结果的高精度和高可靠性。

四、机械结构原理1. 井字轴结构全站仪采用井字轴结构设计，可以实现水平方向和垂直方向的精确控制。

全站仪测坐标的原理及过程

全站仪测坐标的原理及过程1. 引言全站仪是一种常用的测量仪器，广泛应用于地理测量、土木工程、建筑施工等领域。

全站仪通过测量目标点的坐标来确定其在空间中的位置，从而实现精确的测量和定位。

本文将介绍全站仪测坐标的原理及过程。

2. 原理全站仪测坐标的原理基于光电测量技术。

它通过测量目标点到全站仪的水平角、垂直角和斜距，再结合全站仪的位置信息，计算出目标点的空间坐标。

全站仪使用一束红外线或激光束作为测量光束。

当测量光束被投射到目标点上后，全站仪内部的接收器会接收到目标点反射回来的光信号。

通过测量接收器接收到的光信号的水平角和垂直角，可以确定目标点相对于全站仪水平面和垂直面的角度。

此外，全站仪还可以测量目标点和全站仪之间的斜距。

全站仪内部的测距仪会发射出一束红外线或激光束，测量光束被反射回来后，测距仪可以计算出目标点和全站仪之间的距离。

综合测量光束的水平角、垂直角和斜距，再结合全站仪的位置信息，可以通过三角测量原理计算出目标点的空间坐标。

3. 过程全站仪测坐标的过程通常包括以下几个步骤：步骤一：准备工作在进行全站仪测坐标之前，需要进行一些准备工作。

首先，需要确保全站仪的仪器状态良好，包括充足的电量和合适的校准。

其次，需要设置全站仪的目标板，用于反射测量光束。

最后，需要选择合适的测站位置，并进行坐标定位。

步骤二：安装目标板将目标板安装在待测点上，确保它能够反射测量光束。

通常情况下，目标板会具有明显的反射标志，以提高定位精度。

步骤三：测量角度通过全站仪测量目标点与全站仪之间的水平角和垂直角。

测量时，可以通过全站仪的观测系统来观察目标板上的反射信号，并记录下水平角和垂直角的数值。

这些数值将用于后续的计算。

步骤四：测量距离使用全站仪的测距仪测量目标点与全站仪之间的斜距。

测量时，全站仪会发射一束测距光束，并接收目标点反射回来的光信号。

根据测距仪的原理，可以计算出目标点与全站仪之间的距离。

步骤五：计算坐标综合步骤三和步骤四中测得的角度和斜距数据，再结合全站仪的位置信息，可以通过三角测量原理计算出目标点的空间坐标。
