弱电工程综合布线施工规范
弱电综合管网及综合布线工程施工技术方案【最新版】
弱电综合管网及综合布线工程施工技术方案弱电综合管网及布线工程是建筑弱电工程的基础设施平台，它是直接关系到各子系统建设和功能正常发挥的基础通道，主要由区域综合外网、室内综合管网和综合布线以及防雷及接地等工程组成。
主要用于信息网络、通信、卫星接收及有线电视、安全技术防范、火灾自动报警及消防联动、公共广播及会议、信息集成管理等各弱电系统(子系统)综合组网工程。
弱电综合管网及布线工程施工质量的优劣将直接影响到整个建筑弱电工程各弱电系统(子系统)的安全、稳定正常运行。
一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。
1.2 弱电综合管网及布线工程范围包括:区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人(手)孔、引入与引出配管、室外交接箱等组成;室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成;综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。
二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求:1. 施工前进行图纸会审、技术交底。
2. 编制施工方案，明确施工方法及质量标准。
3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。
4. 施工工具齐备、完好。
5. 室外管道应按通信管道工程验收的相关规定进行检验。
2.2 室内综合管网工程施工前检查应符合以下要求:1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
强电弱电工程布线施工要求规范
强电弱电施工规范一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。
7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。
8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
9、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10 倍。
11、在暗管孔内不得有各种线缆接头。
12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。
14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
15、暗盒均应该加装螺接以保护线路。
主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准2 ×0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
弱电综合布线工程施工工艺

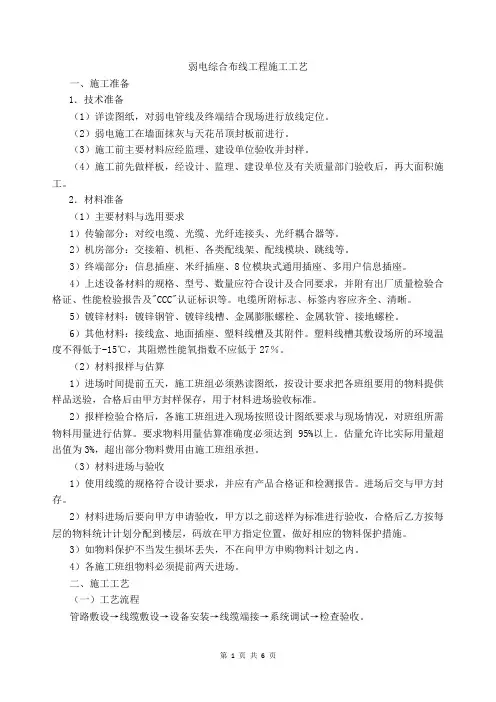

弱电综合布线工程施工工艺一、施工准备1．技术准备（1）详读图纸，对弱电管线及终端结合现场进行放线定位。
（2）弱电施工在墙面抹灰与天花吊顶封板前进行。
（3）施工前主要材料应经监理、建设单位验收并封样。
（4）施工前先做样板，经设计、监理、建设单位及有关质量部门验收后，再大面积施工。
2．材料准备（1）主要材料与选用要求1）传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2）机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
3）终端部分：信息插座、米纤插座、8位模块式通用插座、多用户信息插座。
4）上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。
电缆所附标志、标签内容应齐全、清晰。
5）镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
6）其他材料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
（2）材料报样与估算1）进场时间提前五天，施工班组必须熟读图纸，按设计要求把各班组要用的物料提供样品送验，合格后由甲方封样保存，用于材料进场验收标准。
2）报样检验合格后，各施工班组进入现场按照设计图纸要求与现场情况，对班组所需物料用量进行估算。
要求物料用量估算准确度必须达到95%以上。
估量允许比实际用量超出值为3%，超出部分物料费用由施工班组承担。
（3）材料进场与验收1）使用线缆的规格符合设计要求，并应有产品合格证和检测报告。
进场后交与甲方封存。
2）材料进场后要向甲方申请验收，甲方以之前送样为标准进行验收，合格后乙方按每层的物料统计计划分配到楼层，码放在甲方指定位置，做好相应的物料保护措施。
3）如物料保护不当发生损坏丢失，不在向甲方申购物料计划之内。
4）各施工班组物料必须提前两天进场。
二、施工工艺（一）工艺流程管路敷设→线缆敷设→设备安装→线缆端接→系统调试→检查验收。
弱电工程综合布线施工规范

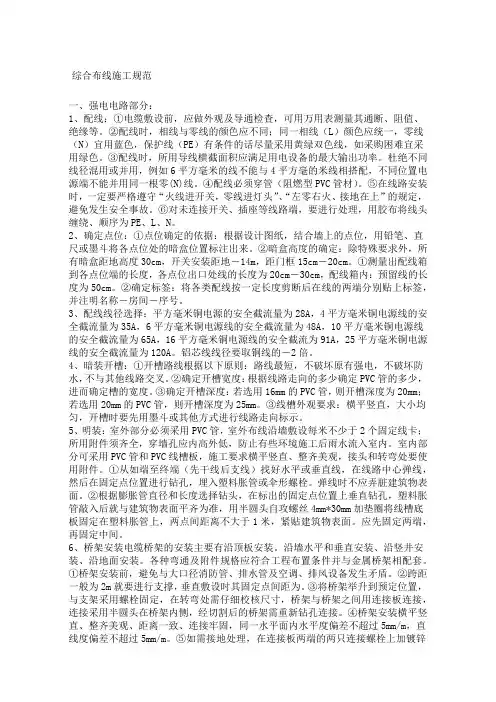

综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm－20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
弱电布线施工规范与工艺
弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。
4、导线间和导线对地间电阻必须大于0.5M Q。
5、各弱电子系统均用星型结构。
6、进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。
7、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9、暗管直线敷设长度超过30米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应W15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11、暗管弯曲半径不得小于该管外径的6~10倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交*距离不应小于100mm。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线；空调插座用4毫米平方线；②背景音乐线：标准2X0.3平方毫米线③环绕音响线：标准100-300芯无氧铜④视频线：标准AV影音共享线⑤网络线：超五类UTP双绞线⑥有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
综合布线施工与维护技术标准
f.控制盘内端子板两端的线路，均应按施工图纸编号。
g.每个接线端子最好可以接两根导线。
h.导线与端子板、仪表、电气设备等连接时，应留有适当余量。
光缆敷设
a.应排列整齐，对光缆采取切实有效的固定装置，使光缆牢固稳定。
b.光缆敷设后，应细致检查，要求外护套完整无损，不得有压扁、扭伤、折痕和裂缝等缺陷。
(3)在活动地板下敷设线缆时，活动地板内净空不应小于150mm。如果活动地板内作为通风系统的风道使用时，地板内净高不应小于300mm。
(4)采用公用立柱作为吊顶支撑柱时，可在立柱中布放线缆。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。
(5)在工作区的信息点位置和线缆敷设方式未定的情况下，或在工作区采用地毯下布放线缆时，在工作区宜设置交接箱，每个交接箱的服务面积约为80cm
(6)不同种类的线缆布放在金属线槽内，应同槽分室（用金属板隔开）布放。
(7)采用格形楼板和沟槽相结合时，敷设线缆支槽保护要求：
•沟槽和格形线槽必须沟通。
•沟槽盖板可开启，并与地面齐平，盖板和信息插座出口处应采取防水措施。
•沟槽的宽度宜小于600mm。
塑料管（PVC）
铺设
（1）管转弯时，弯曲半径要大，便于穿线。
一．弱电布线技术标准
二．电源、地线布放技术标准
项目
标 准
电源线布放
符合设计要求；
电源线槽和弱电线槽之间的距离应保持至少5厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰；
电源线与插座的水平间距不应小于500mm；
电源线与通讯线不得穿入同一根管内。
地线布放
按要求装设铜鼻子
弱电工程施工流程和规范
施工过程可分为四个阶段：即施工准备、施工阶段、调试开通和竣工验收阶段。
结合本公司的实际情况，制定本流程。
1．学习掌握相关的规范和标准严格遵守建造弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。
本项目应遵守的规定主要有：《有线电视系统工程技术规范》(GBJ50200-94)《通信光缆的普通要求》(GB/T7427-87)《民用闭路监视电视系统工程技术规范》(GB50116-92)《建造及建造群综合布线系统工程设计规范》(CECS72-95)《商用建造线缆标准》(EAI/TIA-568A)2．熟悉和审查图纸熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成记要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。
核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。
3．施工工期的时间表详见施工进度计划表4．技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。
二是对工程技术的具体要求、安全措施、施工程序、配制等。
5.施工预算建造安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。
《安全防范工程费用概算编制办法》(GA/T70-94)由国家公安部发布作为公共安全行业标准在全国推行，参照执行。
6．施工组织设计配合土建工程及其他工程，注意和遵循其施工规律。
1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。
2.线槽架的施工与土建工程的配合线槽架的安装施工，在土建工程基本结束以后，与其他管道(风管、给排水管)的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。
3.管线施工与装饰工程的配合配线和穿线工作，在土建工程彻底结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的艰难。
综合布线施工工艺(规范标准)
综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。
直线布管30m处应设置拉线盒或接线箱。
3.3.1.2暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。
3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。
3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。
3.3.2.4线槽宜采用金属管引入分线盒内。
预埋金属线槽见图3.3.2.4所示。
有关地面金属线槽安装施工工艺请按有关章节要求施工。
图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。
图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。
3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。
3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。
3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。
3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。
3.3.4.5两槽道拼接处水平度偏差不应超过2mm。
3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。
弱电工程综合布线施工规范
弱电工程综合布线施工规范集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#综合布线施工规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm－20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
弱电综合布线施工方案
弱电综合布线施工方案一、项目概述弱电综合布线是指在建筑物内进行计算机网络、电话线路、监控系统、安防设备等弱电设施的布置和连接，是建筑物基础设施建设的重要环节。
本文将介绍弱电综合布线施工方案，确保布线工程顺利进行，满足各种使用要求。
二、施工前准备1.确定弱电设备类型：根据建筑物功能和需求确定弱电设备类型，包括网络线路、电话线路、监控设备、安防设备等。
2.绘制布线图纸：根据建筑物平面图设计弱电布线路线，确定各设备位置和连接方式。
3.确定施工人员：招募具有相关经验的施工人员，并确定分工和责任。
三、施工步骤1.整理布线通道：清理布线通道，确保通道畅通，方便布线施工。
2.铺设线缆：根据布线图纸要求，铺设各种线缆，注意线缆的分类和标识。
3.连接设备：按照布线图纸连接各种设备，保证连接稳定可靠。
4.调试检测：完成布线连接后进行调试检测，确保设备正常运行。
5.完成验收：施工完成后邀请相关方进行验收，确认设备连接正确、运行正常。
四、施工注意事项1.安全第一：施工人员需遵守安全规范，佩戴好安全装备，保证施工过程安全。
2.精细施工：布线时要求细致认真，避免线缆交叉、断裂等问题。
3.质量把控：施工过程中严格控制质量，确保各项设备连接正常。
4.施工记录：施工过程需做好记录，包括施工时程、使用材料、连接方式等。
五、施工总结弱电综合布线施工是一项重要的工程，需要严格按照施工方案执行，保证设备运行安全可靠。
通过合理的施工准备、细致的施工操作和严格的质量把控，可以确保施工顺利完成。
同时，施工完成后要进行验收，确保设备连接正确、运行正常。
强化施工质量管理，是保障整个弱电布线工程顺利进行的关键。
弱电综合布线施工技术ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2 综合布线管路和槽道安装技术
一、管路和槽道的类型与规格
根据综合布线施工的场合可以选用不同类型和规格的管 路和槽道。 1.明敷管路 旧建筑物的布线施工常使用明敷管路，新的建筑物应少 用或尽量不用明敷管路。在综合布线系统中明敷管路常 见的有钢管、PVC线槽、PVC管等。因此在一些造价较 低、要求不高的综合布线场合需要使用PVC线槽和PVC 管。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
1.综合布线工程施工基本要求
（3）熟悉与工程有关的技术资料，如厂家提供的说明书和产品测 试报告、技术规程、质量验收评定标准等内容。
（4）技术交底 技术交底工作主要由设计单位的设计人员和工程安装承包单位 的项目技术负责人一起进行的。技术交底的主要内容包括：
（8）管道内应无阻挡，道口应无毛刺，并安置牵引线或拉线； （9）为了实现良好的屏蔽效果，金属桥架和槽道接地体应符 合设计要求，并保持良好的电气连接。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、工程施工过程中的注意事项
工程实施工程中要求注意以下问题： 1. 施工督导人员要认真负责，及时处理施工进程中出现的各种情
弱电工程施工方案
弱电工程施工方案一、综合布线系统：1、本系统采用先进的结构化布线设计理念进行设计。
该系统支持电话和多种计算机数据通讯系统，可传输语音、数据和图像信息，能与外部通信网络相连接，提供各种网络通信服务。
2、施工准备⑵材料①线缆选择要求：对绞电缆和光缆型号、规格、数量应符合设计规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套应完整无损，并附有出厂质量检验合格证和本批量电缆的性能检验报告。
光缆应在开箱后先检验外观无损伤，光缆端头封装良好；并进行数据测试合格后，方可使用。
②各类配线架、配线模块、跳线、信息插座、光纤连接头、光纤耦合器、光纤插座等部件的型号、规格、数量应符合设计要求，并应有产品合格证及相关技术文件资料。
③钢管(或电线管)、盒、地面插座等型号、规格应符合设计要求，并有产品合格证。
钢管(或电线管)壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它金属管材需预先除锈刷防腐漆(现浇混凝土内敷钢管，应在管内做防腐)。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象。
④管道采用地下通信管网时，应符合邮电部《通信管道工施工及验收技术规范》(YDJ39—90)中相关规定。
⑤金属线槽及其附件（连接板、接地螺丝、铜编织带等）：应采用经过镀锌处理的定型产品，其型号规格应符合设计要求。
镀锌层不应有脱落损坏现象，内外壁应光滑、平整、无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。
接地螺丝应导电良好。
⑥各种铁件表面的防腐层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
⑦交接箱、机柜型号、规格、数量应符合设计要求，并应有产品合格证。
⑧塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。
其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。
⑵机具设备煨管器、液压开孔器、压力案子、套丝机，套管机。
手锤、錾子、钢锯、扁锉、圆锉、活扳子、鱼尾钳。
酒店弱电工程综合布线施工规范
综合布线施工规范一、施工前的检查１、在安装工程之前，必须对设备间的建筑和环境条件进行检查,具备下列条件方可开工：（１）设备间的土建工程已全部竣工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全;(2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；(3）电源已经接入设备间，应满足施工需要；（4)设备间的通风管道应清扫干净，空气调节设备应安装完毕,性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查,地板板块铺设严密坚固，符合安装要求,每平米水平误差应不大于2mm，地板应接地良好,接地电阻和防静电措施应符合要求.2．交接间环境要求（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。
3．施工工具检验要求（1）施工前做详细的工具性能测试、数量清点和分配.（2）如需要特殊工具及时汇报。
二、双绞线敷管施工1。
金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑,不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材. (2）金属管的切割套丝在配管时,根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接,管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑.（3)金属管的弯曲在敷设时，应尽量减少弯头,每根管的弯头不应超过3个，直角弯头不应超过2个,并不应有S弯出现.金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器,便可得到所需要的弯度。
强弱电布线施工规范与工艺
强弱电布线施工规范与工艺（适用于强电与弱电改造)一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（L )颜色应统一，零线（N ）宜用蓝色,保护线( PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0。
5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱.出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC 管）.7 、直线管的管径利用率应为50%～60% ,弯管的管径利用率应为40%~50％。
8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管.9 、暗管直线敷设长度超过30 米时,中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米,且该段内不得有S 弯.连续弯曲超过2 次时，应加装过线盒. 所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交＊距离不应小于100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线：根据国家标准,单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2。
5 平方毫米线；空调插座用4 毫米平方线；②背景音乐线：标准 2 ×0.3 平方毫米线③环绕音响线:标准100-300 芯无氧铜④视频线：标准AV 影音共享线⑤网络线: 超五类UTP 双绞线⑥有线电视线: 宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损,附件、备件应齐全。
综合布线弱电工程施工
综合布线弱电工程施工一、弱电工程概念及分类弱电工程是指在建筑物内部进行的针对弱电信号的工程，主要包括了通信、数据、安防、电视、广播音响等系统的设计、施工、调试、维护等工程。
它是建筑物基础设施的重要组成部分，是现代建筑智能化、信息化的重要保障。
弱电工程的分类主要包括：信息网络系统工程、安防监控系统工程、通信系统工程、多媒体广播音响工程等。
二、弱电工程施工前的准备工作1. 工程前期准备在进行弱电工程施工前，需要对工程进行充分的前期准备工作。
包括但不限于：（1）对工程现场进行勘察，了解建筑结构及各种管线走向；（2）根据设计方案，制定详细的施工方案，并确定施工进度和工期安排；（3）准备施工所需的材料、设备和人员，确保施工所需一切准备就绪。
2. 弱电工程设计文件的审查在进行弱电工程施工前，需要对设计文件进行认真审查，确保设计文件的合理性和可行性，并与设计单位进行充分的沟通，解决施工过程中可能出现的问题。
3. 施工方案的制定根据设计方案，施工方案需要明确工程的施工流程、施工责任、施工进度、安全措施等内容，并制定施工图纸和技术要求。
4. 施工人员的培训施工人员需要根据施工要求进行培训，包括但不限于弱电系统的基本知识、操作技能、安全防护等方面，以保证施工人员的技术水平和安全意识。
5. 施工环境的准备对施工现场进行清理、整顿及标识，划定施工区域和通道，确保施工环境符合施工要求。
三、弱电工程施工的具体步骤1. 施工前期准备（1）确认施工区域的管线分布和走向，确定施工通道。
（2）核对施工材料和设备，确保符合要求，并进行验收。
（3）派遣专业人员进行现场测量，确定弱电设备的安装位置及走向。
2. 弱电管线的施工（1）进行弱电管线的预埋及敷设工作，根据设计要求进行管线走向的调整。
（2）管线敷设完毕后，进行管线质量检查，确保管线的质量符合设计要求。
3. 弱电设备的安装（1）根据设计要求，对弱电设备进行安装，包括但不限于终端设备的安装、配线、连接等工作。
弱电布线技术规范
弱电布线技术规范施工规范在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量，在工程完工后，对施工质量进行评定，并备好质量保证资料，保证交付使用的工程达到设计要求和满足使用功能。
一、电气线路敷设A(一般规定1(电缆(线)敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ;当有特殊规定时，应符合其规定。
2(线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。
3(线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域;必要时采取相应保护或屏蔽措施。
4。
当线路周围温度超过65?时，采取隔热措施;位处有可能引起火灾的火源场所时，加防火措施。
5(线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
6(线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。
7(线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。
8(线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接;当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头。
9(敷设路时，不宜在混凝土土梁、柱上凿安装孔。
10(线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。
11(测量线路绝缘时，必须将已连接上的设备及元件断开。
B.电缆的敷设1(敷设电缆时的环境温度不应低于-7?。
2(敷设电缆时应合理安排，不宜交叉;敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时，松紧应适度。
3(多芯电缆的弯曲半径，不应小于其外径的6倍。
4(信号电缆(线)与电力电缆交叉时，宜成直角;当平行敷设时，其相互间的距离应符合设计规定。
5(在同一线槽内的不同信号、不同电压等级的电缆，应分类布置;对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
完整版弱电综合管网及综合布线工程施工要求
完整版弱电综合管⽹及综合布线⼯程施⼯要求弱电综合管⽹及综合布线⼯程施⼯要求⼀、⼀般规定1.1 本章适⽤于弱电综合管⽹及综合布线⼯程的⼯程实施、调试、检测、质量控制。
1.2 弱电综合管⽹及布线⼯程范围包括：区域综合外⽹、室内综合管⽹和综合布线⼯程。
区域综合外⽹⼯程由管道、电缆隧道、电缆沟、⼈（⼿）孔、引⼊与引出配管、室外交接箱等组成；室内综合管⽹由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管⽹⽀架等组成；综合布线⼯程主要包括⽤于建筑弱电系统及综合布线的主⼲线缆、⽔平线缆、⽤户配线、各类配线模块、机柜等。
1.3 本章规定依据现⾏国家规范与标准《综合布线系统⼯程设计规范》GB50311-2016、《综合布线系统⼯程验收规范》GB50312-2016、《民⽤建筑电⽓设计规范》JGJ16-2008、《建筑电⽓⼯程实施质量验收规范》GB50303-2015、《通信管道与通信⼯程设计规范》GB50373-2006的要求编制，并与其配套使⽤。
⼆、施⼯准备区域综合外⽹⼯程施⼯前检查应符合以下要求：2.11. 施⼯前进⾏图纸会审、技术交底。
2. 编制施⼯⽅案，明确施⼯⽅法及质量标准。
3. 所有材料规格、型号应满⾜设计⽂件和技术规范的要求，并有产品合格证及检测报告，使⽤前由施⼯单位会同建设单位或监理单位组织进场检验。
4. 施⼯⼯具齐备、完好。
5. 室外管道应按通信管道⼯程验收的相关规定进⾏检验。
2.2 室内综合管⽹⼯程施⼯前检查应符合以下要求：1. 施⼯前应依据施⼯图并结合施⼯现场实际条件将弱电各系统的线槽、线管进⾏综合布置、合理安排。
完成与建筑结构、建筑装饰装修、通风与空调，建筑电⽓和弱电等专业的接⼝确认。
2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。
3. 根据⽀架、吊架所承荷载，确定⽀架、吊架的规格，在线槽订货时应向⼚家作技术交底，⽀架、吊架和线槽宜由⼚家统⼀加⼯并供货，应做防腐处理。
4. 线槽内外表⾯光滑⽆⽑刺，⽆扭曲、翘边等变形现象，保护层完整，⽆锈蚀、脱落等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线施工规范
一、强电电路部分：
1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地－14m，距门框15cm －20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的－
2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm 的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
③线槽外观要求：横平竖直，大小均匀，开槽时要先用墨斗或其他方式进行线路走向标示。
5、明装：室外部分必须采用PVC管，室外布线沿墙敷设每米不少于2个固定线卡；所用附件须齐全，穿墙孔应内高外低，防止有些环境施工后雨水流入室内。
室内部分可采用PVC管和PVC线槽板，施工要求横平竖直、整齐美观，接头和转弯处要使用附件。
①从如端至终端（先干线后支线）找好水平或垂直线，在线路中心弹线，然后在固定点位置进行钻孔，埋入塑料胀管或伞形螺栓。
弹线时不应弄脏建筑物表面。
②根据膨胀管直径和长度选择钻头，在标出的固定点位置上垂直钻孔，塑料胀管敲入后就与建筑物表面平齐为准，用半圆头自攻螺丝4mm*30mm加垫圈将线槽底板固定在塑料胀管上，两点间距离不大于1米，紧贴建筑物表面。
应先固定两端，再固定中间。
6、桥架安装电缆桥架的安装主要有沿顶板安装。
沿墙水平和垂直安装、沿竖井安装、沿地面安装。
各种弯通及附件规格应符合工程布置条件并与金属桥架相配套。
①桥架安装前，避免与大口径消防管、排水管及空调、排风设备发生矛盾。
②跨距一般为2m就要进行支撑，垂直敷设时其固定点间距为。
③将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架与桥架之间用连接板连接，连接采用半圆头在桥架内侧，
经切割后的桥架需重新钻孔连接。
④桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
⑤如需接地处理，在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4平方软铜线进行跨接，再将桥架与接地线相连，形成电气通路。
桥架整体与接地干线应有不少于两处的连接。
⑥与弱电电缆桥架距离不小于5cm。
7、配电箱安装①配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
②应按施工图的布置，将配电柜按照顺序逐一就位在基础钢板上。
钻孔时应先用定位冲进行预定位再钻孔，防止孔位移动，造成安装歪斜。
③箱体安装高应在以上。
④多股线应涮锡，不准有断股。
150A上断路器接线时应做线鼻并浸锡处理。
⑤安装完成后检查进线输入端、设备上有无遗留下的杂物、工具等。
二、弱电电路部分
1、电缆敷设前，应做外观及导通检查。
①网线可先进行开路测量后分别将双绞线一端短路，另一端时行测量，确认无误后方可放线。
②语音、视频、信号等检测同上。
2、为了保证施工的质量，规定：
①应按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。
②在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。
③管路两端设备处导线应根据实际情况留有足够的冗余。
④布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。
⑤留线长度：楼层配线间、设备问端预留长度宜为~，网络机柜留长度3m 以上，无法确定设备点应按安装房间最长可能安装位置进行预留。
信息出口端预留长度为40m，有特殊要求的应按设计要求预留长度。
⑥线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。
标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。
2、语音、网络模块
①网络线序标准为EIA/TIA的布线标准中的568B。
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。
②语音无线序，打在中间两芯上即可，但为了便于维护，应统一颜色。
③压接水晶头时应注意，剥线长度为水晶头长度，过长会引起网线松动且不美观，过短会造成插针同网线芯接触不良。
④配线架、网络模块按568B标准打好后，应用测试仪对线路进行检测，确定无误后才对配线架、进行理线，否则如出现配线架打线错误引起返工。
⑤信息墙盒与电源墙座的间距应大于20cm，高度一致，属旧楼改造的视情况而定。
⑥在无法避免网络同电力电缆交叉时，宜成直角。
3、大对数电缆
①护套剥离长度，过短容易在编组过程中出现混色。
②对电缆编制应严格按照色谱，色谱及序号分别是以白、红、黑、黄、紫（a线）五种颜色作为基本色，蓝、桔、绿、棕、灰（b线）五种颜色作
为循环色循环而成。
③100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，分组后要严格照色谱进行排序。
④对于旋压式分线盒，由于穿刺线夹不可能保证把电缆外皮刺破，所以实际施工中必须将电缆外皮剥离后才进行旋压。
⑤施工中应对每个分线盒进行粘贴标签，并进行测试。
标签标识由公司统一规定。
4、视频监控系统
①焊接同轴电缆BNC接头，用小刀将同轴电缆外层保护胶皮剥去，挑开金属屏蔽层后将其拧紧，再将芯线外的乳白色透明绝缘层剥去，使芯线裸露，将金属屏蔽层穿孔后用钳子夹紧，将芯线插入芯线插针尾部的小孔中后用钳子用力夹一下，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
②测试电路是否畅通，无误后现场使用监视器对事先确定好的位置时行测试，以便等到更好的监视安装位置。
③定位后装上配套支架，枪式摄像机需安装护罩，对进入护罩的同轴电缆及电源线进行外套波纹管处理，如采用小型电源适配器的可装入护罩后端。
④室内摄像机的安装高度应为以上，室外应为以上，如现场环境达不到要求可根据甲方要求定。
⑤监控机柜背面距离墙面就不少于80cm。
⑥对采用集中供电的开关电源应对其进行外加配电箱
5、报警系统
①安装烟感探测器时，应水平安装，安装间距不应超过10m，探测器距端
墙的距离不应大于探测器安装间距的一半。
②探测器的“+”线应为红色，“—”线应为蓝色，信号线采用不同颜色区分，同一工程中相同用途的导线颜色应一致。
③探测器的确认灯，应面向便于人员观察的主要入口方向。
④红外探头安装的高度应控制在——以内，安装的位置注意不要选择温差大的地方，要避免强光照射。
⑤控制键盘安装在大门的开启方，高度——。
