SDH光传输设备开局与维护 (1)

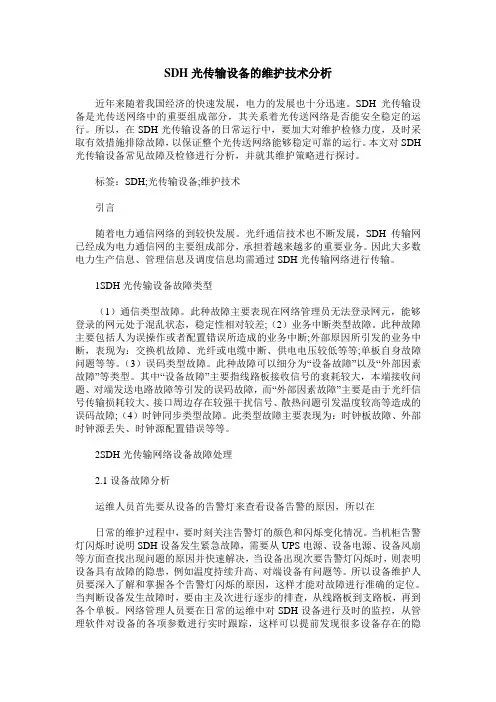

SDH光传输设备的维护技术分析
SDH光传输设备的维护技术分析近年来随着我国经济的快速发展,电力的发展也十分迅速。
SDH光传输设备是光传送网络中的重要组成部分,其关系着光传送网络是否能安全稳定的运行。
所以,在SDH光传输设备的日常运行中,要加大对维护检修力度,及时采取有效措施排除故障,以保证整个光传送网络能够稳定可靠的运行。
本文对SDH 光传输设备常见故障及检修进行分析,并就其维护策略进行探讨。
标签:SDH;光传输设备;维护技术引言随着电力通信网络的到较快发展。
光纤通信技术也不断发展,SDH传输网已经成为电力通信网的主要组成部分,承担着越来越多的重要业务。
因此大多数电力生产信息、管理信息及调度信息均需通过SDH光传输网络进行传输。
1SDH光传输设备故障类型(1)通信类型故障。
此种故障主要表现在网络管理员无法登录网元,能够登录的网元处于混乱状态,稳定性相对较差;(2)业务中断类型故障。
此种故障主要包括人为误操作或者配置错误所造成的业务中断;外部原因所引发的业务中断,表现为:交换机故障、光纤或电缆中断、供电电压较低等等;单板自身故障问题等等。
(3)误码类型故障。
此种故障可以细分为“设备故障”以及“外部因素故障”等类型。
其中“设备故障”主要指线路板接收信号的衰耗较大,本端接收问题、对端发送电路故障等引发的误码故障,而“外部因素故障”主要是由于光纤信号传输损耗较大、接口周边存在较强干扰信号、散热问题引发温度较高等造成的误码故障;(4)时钟同步类型故障。
此类型故障主要表现为:时钟板故障、外部时钟源丢失、时钟源配置错误等等。
2SDH光传输网络设备故障处理2.1设备故障分析运维人员首先要从设备的告警灯来查看设备告警的原因,所以在日常的维护过程中,要时刻关注告警灯的颜色和闪烁变化情况。
当机柜告警灯闪烁时说明SDH设备发生紧急故障,需要从UPS电源、设备电源、设备风扇等方面查找出现问题的原因并快速解决,当设备出现次要告警灯闪烁时,则表明设备具有故障的隐患,例如温度持续升高、对端设备有问题等。
浅谈SDH光传输设备故障处理与维护
浅谈SDH光传输设备故障处理与维护作者:任贞来源:《中国新技术新产品》2012年第02期摘要:随着电力通信网络的到较快发展。
光纤通信技术也不断发展,SDH 传输网已经成为电力通信网的主要组成部分,承担着越来越多的重要业务。
因此大多数电力生产信息、管理信息及调度信息均需通过SDH光传输网络进行传输。
本文主要论述电力系统SDH网络设备的故障处理和维护,分析了SDH网络设备常见故障的一般特点及故障排除的常用方法。
关键词:光通信设备;故障定位;故障分析处理;日常维护中图分类号:TH714.515 文献标识码:A前言随着电力通信网络的到较快发展。
光纤通信技术也不断发展,SDH 传输网已经成为电力通信网的主要组成部分,承担着越来越多的重要业务。
因此大多数电力生产信息、管理信息及调度信息均需通过SDH光传输网络进行传输。
1 SDH 设备的故障定位1.1 SDH 故障定位的思路SDH 帧结构里定义了丰富的、包含系统告警和性能信息的开销字节,包括再生段开销、复用段开销、通道开销。
借助于这些开销字节传递的告警、性能信息,使得SDH系统具有很强的在线告警和误码监测能力。
因此,当SDH系统发生故障时,一般会有大量的告警事件和性能数据的产生通过对这些信息的分析,可大致判断出所发生故障的类型和位置。
故障信息的来源一般有两个渠道:a.通过网管软件查询传输系统当前或历史发生的告警事件和性能数据:b.通过观察设备机柜和单板的运行、告警灯的闪烁情况,了解设备当前的运行状况。
SDH 设备的故障定位中,最关键的一步就是将故障点准确定位到单站。
由于传输设备自身的应用特点——站与站之间的距离较远,因此在进行故障定位时,首先将故障点准确地定位到单站,是极其重要和关键的。
在将故障点准确的定位到单站后,就可以集中精力,通过数据分析、硬件检查、更换单板等手段来排除该站的故障。
2 SDH 设备的故障排除一般情况下,当设备故障发生时,首先可通过登录SDH 设备的网管系统进行查看,对告警事件、性能数据和信号流向进行分析,初步判断故障点范围;接着逐段测量光功率和分析光谱,排除尾纤、连接器或光缆故障,并最终将故障定位到单板;最后通过换板或换纤等,排除故障问题。
SDH系统日常维护及故障处理
这两项测试正常说明所测电缆两端是同一根电缆的两个端头,并且 此电缆正常。否则说明电缆中间存在断点或插头存在虚焊、漏焊、短路, 甚至所测试的两端不是同一根电缆。
基本维护操作
维护操作可分为设备侧维护和网管侧维护。
设备维护是针对设备硬件进行的操作,如:拔插尾纤,硬件环回,清扫 、板件更换等;
目录
1 SDH设备日常维护及注意事项 2 SDH系统网络保护机理 3 SDH故障处理及分析方法
4 西宝客专设备介绍(中兴S385/S330)
SDH设备日常维护
设备维护可以分为例行维护、性能及告警信息处理和突发性维护。
1. 例行维护 例行维护是日常的周期性维护,主要是对设备运行情况的周期性检查,对出现的
时钟板指示灯:时钟板主要有主备用指示灯(MS)、时钟状态
运行灯(CKS1和CKS2)均为绿灯。当本板工作在主用状态时,主备用 指示灯常亮;否则长灭。
公务板指示灯:公务板除标识运行和告警的指示灯外,还有话机
指示灯,对应每路话机。话机摘机时,对应的指示灯常亮,否则灭。
1:N保护状态指示灯:处在保护组内的工作单板和备用板,发
常用仪表——2M表
测试结果说明:
AS
可用秒。满足 ITU - T 建议 G.821 的可用时间定义的测试秒计数。
ES
误码秒。一个或多个相关异常或缺陷出现的可用秒数。
ESR
误码秒率。误码秒与可用秒数的比率。
SES
严重误码秒。一个或多个异常出现或者异常率超过 ITU - T 建议
G.821 阈值。
SESR
尘网,以保证设备散热良好。 5. 在完成对设备的维护操作后,应关上机柜前门,保证设备始终具有良好的防电磁干
SDH光传输设备开局与维护
SDH光传输设备开局与维护——课后习题解答任务1.1 链形SDH网络的构建一、填空题1.光纤通信系统主要由光发送光接受光传输设备组成。
2.光纤通信系统按光纤的模式分类,可分为单模双模光纤通信系统。
3.现有的PDH制式共有欧洲、北美和日本三种系列的信号等级。
其中欧洲系列的基准速率为2M ,北美和日本系列的基准速率为1.5M 。
4.ZXMP S320设备最高速率是STM-4/622.08M 。
二、思考题1.PDH和SDH各有哪些速率?各自速率的等效容量各位多少?PDH:1)基群(一次群) 30个中继话路,速率2Mb/s即2.048Mb/s2)二次群120个中继话路,速率8Mb/s即8.448 Mb/s3)三次群480个中继话路,速率34 Mb/s即34.368 Mb/s4)四次群1920个中继话路,速率140 Mb/s即139.264 Mb/sSDH:1)STM-1 1920个中继话路,速率155.520 Mb/s2)STM_4 7680个中继话路,速率622.080 Mb/s3)STM-16 30720个中继话路,速率2488.320 Mb/s4)STM-64 122880个中继话路,约为10Gb/s2.一阶跃光纤n1=1.50,n2=1.45,求其相对折射率Δ。
n1-n2/n1=0.05/1.5100%=0.333.在阶跃光纤中,若光纤n1=1.5,相对折射率Δ=0.02,使计算数值孔径。
NA=N1=34.已知注入功率为-10dbm,光纤长度60Km,光缆的品均衰减率为0.3dbm/Km,收到的光功率为?60Km0.3dbm/Km=18dbm -10dbm—18dbm=-28dbm任务1.2 环形SDH网络的构建一、填空题1.SDH帧的结构开销分为段开销通道开销。
2.对于ZXMP S320的设备中,开销处理主要由光接口板完成。
3.再生中继只处理再生段层的开销。
4.SDH设备中和传输的业务类型有PDH SCH ATM 。
SDH光传输设备的维护与分析
SDH光传输设备的维护与分析摘要:现阶段,由于通信行业的飞速进步,光传输技术和现代通信技术的合理结合为SDH光传输设备提供了较广阔的应用空间,并且在传输系统当中占据了更高的地位。
由于当前通信网络变得更加繁琐,从而逐渐增加了SDH光传输设备的运行数量,因此也提高了相应的要求,应该展开更合理有效的维护。
本文重点分析了SDH光传输设备工作期间频繁发生的故障,而针对故障处理的形式与SDH光传输设备的维护状态提出了解决措施,给相关人员提供参考。
关键词:SDH;光传输设备;维护技术在通信系统工作过程中,需要不同设备共同提供保障,通信功能主要用于传输与管理重要信息,会对运行整体性造成直接影响。
因为互联网技术快速发展以及广泛应用,促使通信系统积极创新,进而对新时期通信系统运行要求进行充分适应。
在通信中应用SDH传输技术,可以对信息传输质量进行充分优化,同时强化通信效率,提高通信设备工作安全性以及稳定性。
1 SDH技术理论1.1 SDH技术原理分析STM-N是SDH的同步传输单元,该结构具有标准化特点,其中N=1属于基本单元。
SDH技术在对信息进行传输期间所使用的最基础的单元为字节,通常采用的是块状帧对信息进行承载。
SDH信号持续传输过程中,根据从上至下、由左至右顺序实现串行码排列,之后进行传输工作,帧频率是8000帧/s,周期是120μs。
各个区域的功能存在差异,比如,管理模块指针主要是针对STM-N的定位低速信号。
断开销区主要用于网络维管工作,灵活第传输信息。
1.2 SDH网络拓扑主要涵盖网络节点以及传输线路等,涵盖链形、星形以及环形等结构,环形拓扑结构在管理全部网元节点时较为封闭,而在现阶段通信体系中应用相对频繁,具有较强生存力与自愈功能,在中继网、本地网中广泛应用。
星形拓扑将某个网元节点设定成特殊节点,同时连接其他节点,但是其他节点彼此之间独立。
链形结构的所有节点均采用串联方式连接,经济性良好。
2.SDH光传输设备的常见故障与原因SDH光传输设备中出现得最频繁的故障有:①尾纤,主要由于尾纤接头位置、尾纤断与尾纤弯曲半径较小;②电缆,主要为端口部位接触不良以及2M电缆断开;③光缆,主要为光缆存在较大损耗、缆线中断与线路故障等情况;④网管设备,主要涵盖了ECC通道断开、网线故障等情况;⑤单板故障,发生损坏部分为时钟板、线路板与主控板等;⑥电源,主要有熔断器损坏与设备掉电等情况。
SDH光传输SDH传输设备开局配置
10
11
SDH传输设备开局配置
V1.1
光通信D&T团队
பைடு நூலகம்程目标
了解ZXMP S380/390设备开局设置 了解ZXMP S320/360设备开局设置
2
ZXMP S380/390设备开局设置
NE
将NCP单板拔出,把NCP板上的拨码开关拨到全ON,进入下载 状态。 NCP单板处在下载状态时,拥有一个固定IP:192.192.192.11, 掩码为255.255.255.0。 在网管电脑上配置一个与网元同网段的IP,如192.192.192.250, 掩码为255.255.255.0。ping192.192.192.11,能ping通。
9
ZXMP S385设备开局设置
在运行里输入:telnet 192.192.192.11 命令,登陆到NCP板。 清空NCP数据库:ZTE+>d-erase -d1 输入:d-cfgnet (设置IP地址信息) 保存,退出。 将NCP单板拔出,把NCP板上的拨码开关4拨下,复位NCP板。 更改电脑IP,使在199.1.1.18网段,网关设为:199.1.1.18. ping199.1.1.18,能ping通。 数据库下载。(自己网元为下载,其它网元为上载入库)
8
ZXMP S385设备开局设置
NE
将NCP单板拔出,把NCP板上的拨码开关拨到全ON,表示进入 下载状态。(NCP单板处在下载状态时,拥有一个固定IP:192.192.192.11,
掩码为255.255.255.0。)
在网管电脑上配置一个与网元同网段的IP,如192.192.192.250, 掩码为255.255.255.0。ping192.192.192.11,能ping通。
SDH光传输设备故障处理与维护
SDH光传输设备故障处理与维护摘要:网络信息化时代的发展促进了国家科技发展的同时,还方便了人们的生活和工作,信息化产品信号的传送都是靠光传输技术设备的支撑,有了光纤,可以实现信息的快速传播和发送,对于国家各方面的发展都有着重大的发展意义。
因此,近年来,我国在光传输设备与技术方面投入了大量的人力、物力与财力,旨在提高光信号传播的速度与质量。
基于此,本文主要探讨了SDH光传输设备故障处理与维护。
关键词:SDH ;光传输;故障;处理技术中图分类号:TN818 文献标示码:A引用随着科学技术的不断发展,光传输技术的应用越来越广泛,同时在现代通信中也有了广泛应用,占据了主要地位。
相比传统的光传输技术,现代光传输技术拥有可靠、安全和传输速度快的优势和特点。
但是在光传输技术的应用过程中,也会出现一些问题和缺陷。
对于这些问题和缺陷应当利用相应的技术手段进行解决,以便于光传输技术能够在我国更好的发展。
1 SDH 传输设备维护管理需求分析SDH 传输设备管理管理中涉及内容比较多,主要有:传输设备管理、传输设备维护管理、传输设备维护手册管理、传输设备使用管理、系统登录管理等。
如下为详细分析。
(1)传输设备管理。
该功能模块主要进行传输设备信息添加、设备信息修改、设备信息查看、设备信息删除等操作。
(2)传输设备维护管理。
该功能模块包含的功能有传输设备维护记录添加、传输维护设备维护记录查看、传输设备维护记录分析。
(3)传输设备维护手册管理。
该功能包含的功能有设备维护手册信息添加、设备手册信息修改、设备手册信息查看以及设备手册信息删除。
(4)传输设备使用管理。
该功能包含功能有传输设备使用登记、传输设备使用分析。
(5)系统登录管理。
该功能主要进行系统权限管理,防止非法用户登录到系统中。
2光传输设备故障分析2.1 光发射机故障光发射机用以发射光信号,但是在发出的过程中由于外界存在某种影响因素,导致光传输信息失真或者丢失。
光传输信号在发送的过程中很可能会因为外界温度,或者存在其他电磁场干扰信号,使得光发射机发出的信号出现中断。
华为SDH光传输设备操作规程
华为SDH光传输设备操作规程华为SDH光传输设备操作规程1范围本规程适用于华为SDH系列(Optix OSN7500、Optix OSN3500、Optix OSN1500、Optix Metro5000、Optix Metro1000)光通信设备的运行操作和维护检修。
2规范性引用文件YD/T 877 《同步数字体系(SDH)复用设备和系统的电接口技术要求》YD/T 1238 《基于SDH的多业务传送节点技术要求》YD/T 1620.1-5 《基于同步数字体系(SDH)的多业务传送节点(MSTP)网络管理技术要求(第1部分至第5部分)》YD/T 5095 《SDH长途光缆传输系统工程设计规范》3术语和定义3.1 SDH(Synchronous Digital Hierarchy,同步数字体系)根据ITU-T的建议定义,是不同速率的数字信号的传输提供相应等级的信息结构,包括复用方法和映射方法,以及相关的同步方法组成的一个技术体制。
3.2 常见故障及告警光传输设备故障主要分外部原因、人为原因和设备本身故障三种情况。
外部原因包括电源故障(如设备掉电、供电电压过低等)、光纤电缆故障(如光纤性能劣化、损耗过高,光纤折断、中继电缆脱落、损断或接触不良等)。
人为原因包括误操作设置了光路或支路通道的环回、误操作更改、删除了配置数据等。
设备本身故障主要表现为单板失效或性能劣化。
光传输设备处理故障常用的方法有告警分析法、逐段环回法和替换法。
在现场处理故障时以逐段环回法和替换法为主。
硬件环回是环回的一种方式,采用手工方法用尾纤对物理端口(光接口、电接口)的环回操作。
做硬件环回时需确保光模块的接收光功率小于过载光功率。
为防止由于光功率过高损坏接收光模块,在做硬件环回时,应加衰减器来降低输入光功率,衰减大小根据现场情况由网管确定。
硬件环回分本板自环和交叉自环。
本板自环是指用一根尾纤、电缆将同一块接口板上的收、发两个接口连接起来。
SDH设备基本介绍及维护
