电路图信号和接头名称的缩写
电气符号 缩写
电气符号缩写
电气符号的缩写可以根据不同的分类方式有所区别，以下是一些常见的电气符号缩写：
1. 直流电（DC）和交流电（AC）：DC和AC是常用的电气符号缩写，分别表示直流电和交流电。
2. 断路器（CB）：CB是断路器的常用缩写，表示电路保护开关。
3. 接触器（MC）：MC是接触器的常用缩写，用于接通和断开电路。
4. 继电器（K）：K是继电器的常用缩写，用于控制电路的通断。
5. 电压互感器（PT）和电流互感器（CT）：PT和CT是电气测量设备中的常用缩写，分别表示电压互感器和电流互感器。
6. 避雷器（F）：F是避雷器的常用缩写，用于保护电路免受雷电冲击。
7. 电阻（R）、电容（C）、电感（L）等电子元件的缩写：这些电子元件在电路中扮演着重要的角色，它们的缩写也是电气符号中常见的。
此外，还有很多其他的电气符号缩写，可以根据不同的应用场景和目的进行选择。
BENZ电路图信号和接头名称的缩写
驾驶员侧碰撞响应式 (NECK-PRO) 头枕 远程信息处理控制器区域网络 (CAN) 高电平线 远程信息处理控制器区域网络 (CAN) 低电平线 远程信息处理控制器区域网络 (CAN) 屏蔽 车内控制器区域网络 (CAN) 高电平线 车内控制器区域网络 (CAN) 低电平线 传动系统控制器区域网络 (CAN) 低电平线 传动系统控制器区域网络 (CAN) 低电平线 诊断控制器区域网络 (CAN) 高电平线 诊断控制器区域网络 (CAN) 低电平线 底盘控制器区域网络 (CAN) 高电平线 底盘控制器区域网络 (CAN) 低电平线 底盘控制器区域网络 (CAN) 屏蔽 中央控制器区域网络 (CAN) 高电平线 中央控制器区域网络 (CAN) 低电平线 中央控制器区域网络 (CAN) 屏蔽 前端控制器区域网络 (CAN) 高电平线 前端控制器区域网络 (CAN) 低电平线 车辆动态控制器区域网络 (CAN) 高电平线 车辆动态控制器区域网络 (CAN) 低电平线 后部传感器控制器区域网络 (CAN) 高电平线 后部传感器控制器区域网络 (CAN) 低电平线 中央喇叭 + 中央喇叭 左后环绕 左后环绕 + 时钟 + 时钟 循环 1 高 循环 1 低 数字碰撞输出端 (美国版) 碰撞信号 复合摄像机 1 CV 曲轴箱通风系统加热器 数据 数据_+ 数据_高数据 低数据 数据 (雨量传感器, 光线传感器) 节气门促动器电机 (负极) 节气门促动器电机 (正极) 节气门促动器电机 (正极) 节气门促动器电机 (负极) 压差传感器信号 左后转速传感器接地 左后转速传感器信号 右后转速传感器接地 右后转速传感器信号 旋转锁销触点 左前转速传感器接地 左前转速传感器信号 右前转速传感器接地 右前转速传感器信号 诊断 诊断控制器区域网络 (CAN) 左气缸列的翻转活门位置传感器 1 左气缸列的翻转活门位置传感器 2 节气门电位计 2 的信号 1 电机 (正极), 节气门促动器 2
电路图信号和接头名称的缩写

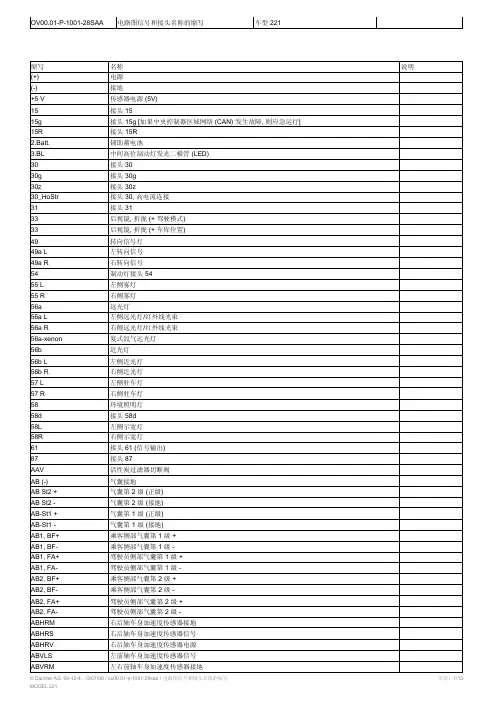

OV00.01-P-1001-28SAA电路图信号和接头名称的缩写车型 221缩写名称说明(+)电源(-)接地+5 V传感器电源 (5V)15接头 1515g接头 15g [如果中央控制器区域网络 (CAN) 发生故障, 则应急运行]15R接头 15R2.Batt.辅助蓄电池3.BL中间高位制动灯发光二极管 (LED)30接头 3030g接头 30g30z接头 30z30_HoStr接头 30, 高电流连接31接头 3133后视镜, 折拢 (+ 驾驶模式)33后视镜, 折拢 (+ 车库位置)49转向信号灯49a L左转向信号49a R右转向信号54制动灯接头 5455 L左侧雾灯55 R右侧雾灯56a远光灯56a L左侧远光灯/红外线光束56a R右侧远光灯/红外线光束56a-xenon复式氙气远光灯56b近光灯56b L左侧近光灯56b R右侧近光灯57 L左侧驻车灯57 R右侧驻车灯58环境照明灯58d接头 58d58L左侧示宽灯58R右侧示宽灯61接头 61 (信号输出)87接头 87AAV活性炭过滤器切断阀AB (-)气囊接地AB St2 +气囊第 2 级 (正级)AB St2 -气囊第 2 级 (接地)AB-St1 +气囊第 1 级 (正级)AB-St1 -气囊第 1 级 (接地)AB1, BF+乘客侧部气囊第 1 级 +AB1, BF-乘客侧部气囊第 1 级 -AB1, FA+驾驶员侧部气囊第 1 级 +AB1, FA-驾驶员侧部气囊第 1 级 -AB2, BF+乘客侧部气囊第 2 级 +AB2, BF-乘客侧部气囊第 2 级 -AB2, FA+驾驶员侧部气囊第 2 级 +AB2, FA-驾驶员侧部气囊第 2 级 -ABHRM右后轴车身加速度传感器接地ABHRS右后轴车身加速度传感器信号ABHRV右后轴车身加速度传感器电源ABVLS左前轴车身加速度传感器信号ABVRM左右前轴车身加速度传感器接地ABVRV左右前轴车身加速度传感器电源AGT排气温度AIS ser.AIS, 连续AKF净化阀ACSR [AKSE]儿童座椅自动识别系统Ant-Contr.Uant - 控制Ant. Bt蓝牙天线Ant. ETC电子收费系统 (ETC) 天线Ant. GPS全球定位系统 (GPS) 天线Drive train CAN传动系统控制器区域网络 (CAN)Drive train LIN传动系统局域互联网 (LIN)Drive train sensor CAN传动系统传感器控制器区域网络 (CAN)Audio-GND音频接地Audio-L左侧音频Audio-R右侧音频Audio-Shield音频 - 屏蔽Austemp +车外温度 (+)Austemp -车外温度 (-)AUX GND AUX 接地Left AUX AUX 音频输入, 左声道Right AUX AUX 音频输入, 右声道AUX Sh AUX 屏蔽AUX-SUPPLY AUX 供电 [电机 2 的 0.5 V 电源 (正极)]A_P_ZUE1点火信号 1, 气缸 1 的点火线圈A_P_ZUE2点火信号 2, 气缸 2 的点火线圈A_P_ZUE3点火信号 3, 气缸 3 的点火线圈A_P_ZUE4点火信号 4, 气缸 4 的点火线圈A_P_ZUE5点火信号 5, 气缸 5 的点火线圈A_P_ZUE6点火信号 6, 气缸 6 的点火线圈A_P_ZUE7点火信号 7, 气缸 7 的点火线圈A_P_ZUE8点火信号 8, 气缸 8 的点火线圈A_S_SLV 1二次空气阀A_T_DCM节气门促动器电机 (负)A_T_DCP节气门促动器电机 (正)A_T_NWSA1右气缸列排气凸轮轴调节器A_T_NWSA2左气缸列排气凸轮轴调节器A_T_NWSE1右气缸列进气凸轮轴调节器A_T_NWSE2左气缸列进气凸轮轴调节器A_U_5VG1M5V 的传感器电源 1BAV_12V制动辅助系统阀门, 高侧BAV_A制动辅助系统阀门, 低侧BL制动灯Bl-L左转向信号Bl-R右转向信号BLA制动灯开关, 输出BPA_L增压压力调节器促动 (O_T_BPA_L)BSL-L左侧制动灯/尾灯发光二极管 (LED)BSL-R右侧制动灯/尾灯发光二极管 (LED)C摄像机 1 接地 CV+CAK, BF乘客侧碰撞响应式 (NECK-PRO) 头枕CAK, FA驾驶员侧碰撞响应式 (NECK-PRO) 头枕CAN-A H远程信息处理控制器区域网络 (CAN) 高电平线CAN-A L远程信息处理控制器区域网络 (CAN) 低电平线CAN-A Sh远程信息处理控制器区域网络 (CAN) 显示屏CAN-B H车内控制器区域网络 (CAN) 高电平线CAN-B L车内控制器区域网络 (CAN) 低电平线CAN-C H传动系统控制器区域网络 (CAN) 低电平线CAN-C L传动系统控制器区域网络 (CAN) 低电平线CAN-D H诊断控制器区域网络 (CAN) 高电平线CAN-D L诊断控制器区域网络 (CAN) 低电平线CAN-E H底盘控制器区域网络 (CAN) 高电平线CAN-E L底盘控制器区域网络 (CAN) 低电平线CAN-E Sh底盘控制器区域网络 (CAN) 屏CAN-F H中央控制器区域网络 (CAN) 高电平线CAN-F L中央控制器区域网络 (CAN) 低电平线CAN-F low frequency中央控制器区域网络 (CAN) 显示屏CAN-G H前端控制器区域网络 (CAN) 高电平线CAN-G L前端控制器区域网络 (CAN) 低电平线CAN-H H车辆动态控制器区域网络 (CAN) 高电平线CAN-H L车辆动态控制器区域网络 (CAN) 低电平线CAN-Sen H后部传感器控制器区域网络 (CAN) 高电平线CAN-Sen L后部传感器控制器区域网络 (CAN) 低电平线CEN +中央喇叭 +CEN -中央喇叭 -Center -左后环绕 -Center+左后环绕 +CLK +时钟 +CLK -时钟 -Clock +循环 1 高Clock -循环 1 低Crash out, dig数字碰撞输出端 (美国版)Crash Sig.碰撞信号CV复合摄像机 1 CVData数据Data +数据_+Data -数据_-Data H高数据Data L低数据Data-RLS数据 (雨量传感器, 光线传感器)DCM节气门促动器电机 (负极)DCM节气门促动器 1 的电极 (负)DCP节气门促动器 (正极)DCP节气门促动器 1 电机 (正)DFHL_M左后转速传感器接地DFHL_S左后转速传感器信号DFHR_M右后转速传感器接地DFHR_S右后转速传感器信号DFK旋转锁销触点DFVL_M左前转速传感器接地DFVL_S左前转速传感器信号DFVR_M右前转速传感器接地DFVR_S右前转速传感器信号Diag.诊断Diagnostic CAN诊断控制器区域网络 (CAN)DK1左气缸列的翻转活门位置传感器 1DK2左气缸列的翻转活门位置传感器 2DKI节气门电位计 2 的信号 1DKP节气门促动器 2 电机 (正)DRS凸轮轴传感器信号DRV +调压阀供电DS节气门促动器下游的进气歧管压力DS, BF+乘客侧压力传感器 +DS, FA+驾驶员侧压力传感器 +DS, HL +左后压力传感器 +DS, HR+右后压力传感器 +DSLF-L左侧空气滤清器的压力传感器DSLF-R右侧空气滤清器的压力传感器DSLL节气门促动器上游的进气歧管压力DZ-N2发动机转速 N2DZ-N3转速 N3ECO动力转向泵压力释放阀EKA-A进气口关闭促动EKP燃油泵EKP燃油泵继电器EKP+燃油泵 +EKP-燃油泵 -EKPR燃油泵继电器EKP_Lauf燃油泵的促动ETC冷却液节温器加热元件EUV-DK翻转活门促动器的电子转换阀 (EUV) EV1喷油嘴 1EV1喷油嘴输出级 1, 气缸 1EV10_ZYL 12气缸 12 的喷油嘴EV11_ZYL 8气缸 8 的喷油嘴EV12_ZYL 10气缸 10 的喷油嘴EV1_ZYL 1气缸 1 的喷油嘴EV2喷油器 2EV2喷油嘴输出级 2, 气缸 4EV2_ZYL 5气缸 5 的喷油嘴 (A_P_EV2_ZYL 5) EV3喷油嘴 3EV3喷油嘴 5EV3喷油嘴输出级 3, 气缸 3 (A_P_EV3) EV3_ZYL 3气缸 3 的喷油嘴 (A_P_EV3_ZYL 3) EV4喷油嘴 4EV4喷油嘴输出级 4, 气缸 6 (A_P_EV4) EV4_ZYL 6气缸 6 的喷油嘴 (A_P_EV4_ZYL 6) EV5喷油嘴输出级 5, 气缸 2 (A_P_EV5) EV5_ZYL 2气缸 2 的喷油嘴 (A_P_EV5_ZYL 2) EV6喷油嘴 6EV6喷油嘴输出级 6, 气缸 5 (A_P_EV6) EV6_ZYL 4气缸 4 的喷油嘴 (A_P_EV6_ZYL 4) EV7喷油嘴 7EV7_ZYL 7气缸 7 的喷油嘴 (A_P_EV7_ZYL 7) EV8喷油嘴 8EV8_ZYL 11气缸 11 的喷油嘴 (A_P_EV8_ZYL 11) EV9_ZYL 9气缸 9 的喷油嘴 (A_P_EV9_ZYL 9)E_A_IP1S节气门电位计 1 的信号E_A_IP2S节气门电位计 2 的信号E_A_KS1A爆震传感器信号 A, 右气缸列E_A_KS1B爆震传感器信号 B, 左气缸列E_A_KS2A爆震传感器信号 A, 右气缸列E_A_KS2B爆震传感器信号 B, 左气缸列E_A_TMOT1冷却液温度传感器信号E_F_KWGA曲轴传感器信号E_F_KWGB曲轴传感器接地E_F_NWGA1右气缸列排气凸轮轴调节器E_F_NWGA1右气缸列排气凸轮轴调节器E_F_NWGA2左气缸列排气凸轮轴传感器E_F_NWGA2左气缸列排气凸轮轴传感器E_F_NWGE1右气缸列进气凸轮轴传感器E_F_NWGE1右气缸列进气凸轮轴传感器E_F_NWGE2左气缸列进气凸轮轴传感器E_F_NWGE2左气缸列进气凸轮轴传感器Vehicle dynamics CAN车辆动态控制器区域网络 (CAN) Chassis CAN底盘控制器区域网络 (CAN)FAN发动机风扇FBAS GND FBAS A 接地 (倒车摄像机)FBAS GND FBAS B 接地 (倒车摄像机)FBAS Sig.FBAS A 信号 (AUX)FBAS Sig.FBAS B 信号 (AUX)FH-high高 FHFH-Mot +FH 电机 (+高)FH-low低 FHFRB (+)脚坑照明电源FRB-VL左前脚坑照明FRB-VR右前脚坑照明Front end CAN前端控制器区域网络 (CAN)GK 1预热塞 1GK 2预热塞 2GK 3预热塞 3GK 4预热塞 4GK 5预热塞 5GK 6预热塞 6GK 7预热塞 7GK 8预热塞 8GK L左侧安全带触点GK R右侧安全带触点GND接地GPS全球定位系统 (GPS)GPS Sh全球定位系统 (GPS) 屏蔽GSS, BF乘客侧座椅安全带锁扣开关GSS, FA驾驶员侧座椅安全带锁扣开关GST, BF+乘客侧锁扣安全带紧急拉紧器 +GST, BF-乘客侧锁扣安全带紧急拉紧器 -GST, FA+驾驶员侧锁扣安全带紧急拉紧器 +GST, FA-驾驶员侧锁扣安全带紧急拉紧器 -GTK-L左侧安全带舒适性佩戴控制GTK-R右侧安全带舒适性佩戴控制GUS, HL+左后安全带紧急拉紧器 +GUS, HL-左后安全带紧急拉紧器 -GUS, HR+右后安全带紧急拉紧器 +GUS, HR-右后安全带紧急拉紧器 -GUTK +安全带舒适性佩戴装置供电GUV-Sen.安全带锁传感器H +霍尔传感器, 转向柱向上/向下HAL +左后轴减震阀供电HAL V1左后轴减震阀, 阀 1HAL V2左后轴减震阀, 阀 2HAR +右后轴减震阀供电HAR V1右后轴减震阀, 阀 1HAR V2右后轴减震阀, 阀 2HAV加热器切断阀HD-AS行李箱盖外部开关HFM sequential 热膜式空气质量流量传感器 1multipoint fuel injection/ignition system1HFM 2热膜式空气质量流量传感器 2HFM-L Sig热膜式多点顺序燃料喷射/点火系统信号, 左气缸列HFM-R Sig热膜式多点顺序燃油喷注/点火系统信号, 右气缸列HFM-Ref参考信号 (温度)HFM1热膜式空气质量流量传感器 (传感器接地)HL +左后车门模块扬声器 +HL-左后车门模块扬声器 -RR主继电器HR+右后车门模块扬声器 +HR-右后车门模块扬声器 -HS霍尔传感器, 后排侧车窗遮阳帘HS +霍尔传感器, 靠背供电 / 信号HS -霍尔传感器接地HS 1霍尔传感器 1HS 2霍尔传感器 2HS-UB霍尔传感器供电HSK-Bel手套箱照明INJ H高侧喷油器的促动INJ L低侧喷油器的促动InjVH11喷油器的促动, 高侧气缸 111 InjVH12喷油器的促动, 高侧气缸 12 2 InjVH13喷油器的促动, 高侧气缸 13 3 InjVH21喷油器的促动, 高侧气缸 21 4 InjVH22喷油器的促动, 高侧气缸 22 5 InjVH23喷油器的促动, 高侧气缸 23 6 InjVL11喷油器的促动, 低侧气缸 111 InjVL12喷油器的促动, 低侧气缸 12 2 InjVL13喷油器的促动, 低侧气缸 13 3 InjVL21喷油器的促动, 低侧气缸 21 4 InjVL22喷油器的促动, 低侧气缸 22 5 InjVL23喷油器的促动, 低侧气缸 23 6 Interior CAN车内控制器区域网络 (CAN)ION2离子电流 1 (E_A_ION2)ION2离子电流 2 (E_A_ION2)ION3离子电流 3 (E_A_ION3)ION4离子电流 4 (E_A_ION4)IP1S节流阀电位计 1 信号IP2S节流阀电位计 2 信号IPM节流阀电位计传感器接地IRL-HL左侧车内照明 FLIRL-HR右侧车内照明 FLISM智能伺服模块 (ISM) 紧急路径促动KDP计量泵KISI-Mot +儿童安全门锁电机关闭 (+)KLB 12 12V空调总线_12V_输出KLB Data空调总线数据KLB GND空调总线_接地KOMPS E-网络补偿器KS1-Sig爆震传感器 1 信号 (右前)KS1A爆震传感器信号 A, 右气缸列KS1B爆震传感器信号 B, 右气缸列KS2-Sig爆震传感器 2 信号 (右后)KS2A爆震传感器信号 A, 左气缸列KS2B爆震传感器信号 B, 左气缸列KS3-Sig爆震传感器 3 信号 (左前)KS4-Sig爆震传感器 4 信号 (左后)KSDS +燃油压力传感器 + (电源供应 5V) KSDS -燃油压力传感器 -KSDS Sig.燃油压力传感器信号KSP (+)电动燃油泵促动 (继电器)KS_M爆震传感器信号 B, 右气缸列KS_S爆震传感器信号 A, 左气缸列KTS Sig燃油温度传感器信号KWDGA曲轴传感器KWDGB曲轴传感器 (参考)KWG曲轴传感器信号KWG -曲轴传感器接地KWG Sig曲轴传感器信号KWS Sig曲轴传感器信号KWTF Sig冷却液温度传感器信号KWTHS 3 盘式节温器KZL-L左侧车牌灯KZL-R右侧车牌灯LDS Sig增压压力传感器信号LED发光二极管Steering LIN转向机构局域互联网 (LIN)LIN局域互联网 (LIN) 总线LIN A1中央操作单元 (ZBE) 局域互联网 (LIN)LIN B1前车门局域互联网 (LIN)LIN B2后车门局域互联网 (LIN)LIN B3上部控制面板局域互联网 (OBF LIN)LIN B4后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN)LIN B5自动空调局域互联网 (KLA-LIN)LIN C1传动系统局域互联网 (LIN)LIN E1转向机构局域互联网 (LIN)LIN bus LIN 总线LIN bus +局域互联网 (LIN) 总线_12V_输出LIN bus -局域互联网 (LIN) 总线接地LIN bus data局域互联网 (LIN) 总线数据LIN bus battery voltage局域互联网 (LIN) 总线电源Left-hand drive vehicle, 左侧阅读灯 FLleft rearLeft-hand drive vehicle, 右侧阅读灯 FLright rearLeft-hand drive vehicle, L左侧阅读灯Left-hand drive vehicle, R右侧阅读灯LLTF Sig增压空气温度传感器信号 (I_A_IATS2)LRH +方向盘加热器 (接地)LRH -方向盘加热器 (正极)LS +扬声器 +LS -扬声器 -LS1解锁开关触点 1LS1VK-R催化转换器上游的右侧氧传感器 1LS2解锁开关触点 2LS2HK催化转换器中的氧传感器信号, 左气缸列LS2VK-L催化转换器上游的左侧氧传感器LSCA1-L氧传感器 1, 补偿电流LSCA2_L氧传感器 2, 补偿电流 (左侧)LSCP1-L氧传感器 1, 左侧泵电流LSCP2_L氧传感器 2, 泵电流 (左侧)LSH K1三元催化转换器 (TWC) 1 的氧传感器加热器LSH K2三元催化转换器 (TWC) 2 的氧传感器加热器LSH1-L氧传感器加热器 1LSH1HK催化转换器中的氧传感器加热器, 右气缸列LSH2HK催化转换器中的氧传感器加热器, 左气缸列LSH2_L氧传感器加热器 2 (左侧)LSHK三元催化转换器 (KAT) 中的氧传感器, 右气缸列LSHK催化转换器中的氧传感器信号, 右气缸列LSHK(-)催化转换器下游的氧传感器, 标准接地LSHK-L催化转换器下游的左侧氧传感器LSHK-R催化转换器下游的右侧氧传感器LSHKVK1催化转换器系统上游的氧传感器加热器, 右气缸列 (A_T_LSHKVK1) LSHVK1-R催化转换器上游的右侧氧传感器加热器LSHVK2催化转换器系统上游的氧传感器加热器, 左气缸列LSHVK2-L催化转换器上游的左侧氧传感器加热器LSIK催化转换器中的氧传感器接地, 左气缸列LSK催化转换器上游的氧传感器, 左气缸列LSU1A-R催化转换器上游的氧传感器, 右气缸列 (微调电阻器)LSU1P-R催化转换器上游的氧传感器, 右气缸列 (泵电流)LSU1Vm催化转换器上游的氧传感器, 右气缸列 (虚拟接地)LSU2IA-L催化转换器上游的氧传感器, 左气缸列 (微调电阻器)LSU2IP-L催化转换器上游的氧传感器, 左气缸列 (泵电流)LSU2UN-L催化转换器上游的氧传感器, 左气缸列 (Nernst 电压)LSU2Vm催化转换器上游的氧传感器, 左气缸列 (虚拟接地)LSVK催化转换器上游的氧传感器标准接地LSVN1-L氧传感器 1, Nernst 电压LS_A解锁开关中央旋塞LUES发动机风扇 [脉冲宽度调制 (PWM) 信号]Lüf. (-)风扇输出单元接地LUS1UN-R催化转换器上游的氧传感器, 右气缸列 (Nernst 电压) LVDS-nf屏幕接口, 低电压差动信号 (LVDS)Mic. +麦克风 +Mic. -麦克风 -Mic. 1麦克风 1+Mic. 接地麦克风接地Mic. Out麦克风输出Mic. Sh麦克风屏Mic.1麦克风 1Mic.2麦克风 2Mic.3麦克风 3Mic.4麦克风 4Mic.Out Sh麦克风输出屏MLS +转向柱电机 +MLS -转向柱电机 -MOST媒体定向系统传输 (MOST)MOST in媒体定向系统传输 (MOST) 接收器输入MOST out媒体定向系统传输 (MOST) 发射器输出Motor +电机 (+)Engine电机 (-)MRLY主继电器Mute收音机静音M_R_IPM传感器接地, 节气门电位计M_R_SENM1传感器接地 1M_R_SENM2传感器接地 2NC未分配NHLM左后轴水平传感器接地NHLS左后轴水平传感器信号NHLV左后轴水平传感器供电NHRM后轴水平高度传感器接地NHRM右后轴水平传感器接地NHRS右后轴水平传感器信号NHRS 1后轴水平高度传感器信号NHRV右后轴水平传感器供电NHRV后轴水平高度传感器供电NSL NSL (后雾灯)NSL-L左后雾灯NSL-R右后雾灯NVLM左前轴水平传感器接地NVLS左前轴水平传感器信号NVLV左前轴水平传感器供电NVRM右前轴水平传感器接地NVRS右前轴水平传感器信号NVRV右前轴水平传感器供电NWAE2左气缸列排气凸轮轴传感器NWG-Sig凸轮轴传感器信号NWGA-L左气缸列排气凸轮轴传感器NWGA-R右气缸列排气凸轮轴调节器NWGA1右气缸列排气凸轮轴调节器NWGE-L左气缸列进气凸轮轴传感器NWGE-R右气缸列进气凸轮轴传感器NWGE1右气缸列进气凸轮轴传感器NWGE2左气缸列进气凸轮轴传感器NWG_M传感器接地 1NWHG1凸轮轴传感器, 右侧发动机气缸列NWS凸轮轴位置NWSA 1右气缸列排气凸轮轴调节器NWSA 2左气缸列排气凸轮轴调节器NWSA-L左气缸列排气凸轮轴调节器NWSA-R右气缸列排气凸轮轴调节器NWSE 1右气缸列进气凸轮轴调节器NWSE 2左气缸列进气凸轮轴调节器NWSE-L左气缸列进气凸轮轴调节器NWSE-R进气凸轮轴定位器, 右气缸列NW_G_M位置传感器, 接地OBF LIN上部控制面板局域互联网 (OBF LIN)OCS-Sig机油液位开关信号Oil level机油液位开关Oil temperature机油温度传感器OSS机油液位开关PFBHLM左后轴压力传感器接地PFBHLM右前轴压力传感器接地PFBHLS左后轴压力传感器信号PFBHLS右前轴压力传感器信号PFBHLV左后轴压力传感器供电PFBHLV右前轴压力传感器供电PFBHRM右后轴压力传感器接地PFBHRS右后轴压力传感器信号PFBHRV右后轴压力传感器供电PFBVLM左前轴压力传感器接地PFBVLS左前轴压力传感器信号PFBVLV左前轴压力传感器供电PML_12V车速感应转向系统 (SPS) 供电 (12 V)PML_A车速感应转向系统 (SPS) 促动Power功率ProgKey ProgKey-Psd (星形键)PSYSM压力传感器接地PSYSS压力传感器信号PSYSV压力传感器供电PVHLS左后轴柱塞阀促动PVHLV左后轴柱塞阀 + (上升) 供电PVHRS右后轴柱塞阀促动PVHRV右后轴柱塞阀 + (上升) 供电PVVLS左前轴柱塞阀促动PVVLV左前轴柱塞阀 + (上升) 供电PVVRS右前轴柱塞阀促动PVVRV右前轴柱塞阀 + (上升) 供电PWG (-)踏板值传感器接地PWG (-)踏板值传感器电位计 1 接地PWG (-)踏板值传感器电位计 2 接地PWG-Sig踏板值传感器信号PWG-Sig1踏板值传感器电位计 1 信号PWG-Sig2踏板值传感器电位计 2 信号PWM冷却风扇的促动QBMM横向加速度传感器接地QBMS横向加速度传感器信号QBMV横向加速度传感器供电REF 1参考信号 (温度, 频率接口), 热膜式多点顺序燃油喷注/点火系统 (HFM-SFI) 1 RES3节气门电位计 2 的信号 2Reset复位按钮Resv.局域互联网 (LIN) 总线数据反馈RFL无线电遥控中央门锁系统 (倒车灯)RFL-L左侧倒车灯RFL-R右侧倒车灯RKPS增压器继电器促动RKPV增压器继电器供电RX+RX+RX-RX-RXD DEBUG RXDS左侧 FL 按钮S右侧 FL 按钮S +U 形后部传感器S1 传感器 1S10 传感器 10S2 传感器 2S3 传感器 3S4 传感器 4S5 传感器 5S6 传感器 6S7 传感器 7S8 传感器 8S9 传感器 9Rear SAM LIN后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN) SB +座椅通风供电 (+)SB -座椅通风供电 (接头 31)SB, BF+乘客侧侧部气囊 +SB, BF-乘客侧侧部气囊SB, FA+驾驶员侧侧部气囊 +SB, FA-驾驶员侧侧部气囊 -SB, HL-左后侧部气囊 -SB, HR+右后侧部气囊 +SB, HR-右后侧部气囊 -SB,HL+左后侧部气囊 +SB-L +左侧座椅通风的控制电压SB-R +右侧座椅通风的控制电压Screen-Side屏侧SDVS进气节气门促动SDVV进气节气门供电SENM传感器接地SENM1传感器接地 1SENM2传感器接地 2Shield屏蔽SHK +加热式座垫供电 (接头 30)SHK -加热式座垫供电 (接头 31)SHL +靠背加热器供电 (接头 30)SHL -靠背加热器供电 (接头 31)Sig.信号Sig. Ant. Fond中央后部天线信号Sig. Ant. MK中央控制台天线信号Sig. Ant. door L 左侧车门天线信号Sig. Ant. door R右侧车门天线信号Sig. H控制通道高Sig. LL控制通道低Sig. RF RF 信号SL-li左侧尾灯SL-re右侧尾灯SLP二次空气泵 1 的继电器SLP1二次空气泵继电器 (A_S_SLP1)SLV二次空气泵继电器促动SLV二次空气阀SLW太阳能转换器 (SLW) 的局域互联网 (LIN)SP1设定值电位计 1 传感器接地 (油门踏板模块) (M_R_SP1) SP1M传感器接地, 设定点电位计 1SP1S信号, 设定点电位计 1SP2设定值电位计 2 (油门踏板模块) (M_R_SP2)SP2S信号, 设定点电位计 2SPHLS左后轴柱塞止回阀促动SPHLV左后轴柱塞止回阀供电SPHRS右后轴柱塞止回阀促动SPHRV右后轴冲杆止回阀供电Mirror L左侧复式氙气后视镜Mirror R右侧复式氙气后视镜SRDS Sig进气管压力传感器信号 (E_A_DS) SRU进气歧管转换SS_BF乘客侧前排侧部气囊传感器 (B 柱) SS_FA驾驶员侧前排侧部气囊传感器 (B 柱) Steuerltg-Lüf风扇转速控制STR起动机继电器STR1起动锁止继电器模块STRT起动锁止继电器模块SU/SUV1进气歧管转换阀SUB1+副低音扬声器线圈 1 +SUB1-副低音扬声器线圈 1 -SUB2+副低音扬声器线圈 2 +SUB2-副低音扬声器线圈 2 -SURHL +左后环绕声扬声器 +SURHL -左后环绕声扬声器 -SURHR +右后环绕声扬声器 +SURHR -右后环绕扬声器 -SUV电子转换阀减速空气阀 (A_S_SUV) SVS-Mot +电动关闭功能电机 (开启 +)SVS-Mot +电动关闭功能电机 (关闭 +)SVVLS左前轴柱塞止回阀促动SVVLV左前轴柱塞止回阀供电SVVRS右前轴柱塞止回阀促动SVVRV右前轴柱塞止回阀供电WAF -1开关_1WAF -3开关_3WAF -4开关_4WAF -6开关_6SWP1 Sig设定值电位计 1 信号 (油门踏板模块) SWP2 Sig设定值电位计 2 信号 (油门踏板模块) Tankg -燃油液位传感器 1 接地Tankg 1燃油液位传感器 1 模拟信号Tankg 2燃油液位传感器 2 模拟信号TANS进气温度传感器Tele-Start W 总线Telematics CAN远程信息处理控制器区域网络 (CAN) TEV净化阀促动TG-HL左后车门拉手信号TG-HR右后车门拉手信号TG-VL左前车门拉手信号TG-VR右前车门拉手信号THS冷却液节温器TK_BF前排乘客车门车门触点TK_FT驾驶员车门触点 (旋转锁销, FT) TMOT冷却液温度传感器信号Rear door LIN后车门局域互联网 (LIN)Front door LIN前车门局域互联网 (LIN)TV1天线 TV1TV2天线 TV2TV3天线 TV3TV4天线 TV4TX+TX+TX-TX-TXD DEBUG TXDTXD电子收费系统 (ETC) TX (发射器)TXD RS232 V24_TxDTZS-Mot +附加车门锁, 电机UB电源UFS, BF乘客侧最前面的传感器UFS, FA驾驶员侧最前面的传感器UIP5V 传感器供电, 节气门电位计UIP节气门实际数值电位计供电 (A_U_UIP) USP1设定值电位计 1 电源供应USV辅助加热器 (STH) 转换阀VAL1左前轴减震阀, 阀 1VAL2左前轴减震阀, 阀 2VALV左前轴减震阀供电VAR1右前轴减震阀, 阀 1VAR2右前轴减震阀, 阀 2VARV右前轴减震阀供电VC VCVideo in视频输入Video-C视频 - CVideo-GND视频接地Video-Y视频 - YVKPS放泄阀促动VKPV放泄阀供电VL +左前车门模块扬声器 +VL -左前车门模块扬声器 -VLS1+左前车门模块低音, 线圈 1 +VLS1 -左前车门模块低音, 线圈 1 -VLS2+左前车门模块低音, 线圈 2 +VLS2 -左前车门模块低音, 线圈 2 -VR+右前车门模块扬声器 +VR-右前车门模块扬声器 -VRS1+右前车门模块低音, 线圈 1 +VRS1 -右前车门模块低音, 线圈 1 -VRS2+右前车门模块低音, 线圈 2 +VRS2 -右前车门模块低音, 线圈 2 -VSA进气道关闭促动 (O_T_VSA)VSPS中央储存器蓄电池充电阀促动VVLS左后轴水平阀促动VVLS左前轴水平阀促动VVLV水平阀和中央储存器蓄电池充电阀供电VVRS右侧水平阀促动Wake-up唤醒WB, VL+左前车窗气囊 +WB, VL-左前车窗气囊 -WB, VR+右前车窗气囊 +WB, VR-右前车窗气囊 -WBS-In危险警告闪烁器开关接通WBS-LED危险警告闪烁器开关发光二极管 (LED) WBS-Out危险警告闪烁器开关关闭WGV1废气旁通阀WTS Sig水温传感器信号ZAMHR右后轴加速度传感器接地ZAMVL左前轴加速度传感器接地ZAMVL右前轴加速度传感器接地ZASHR右后轴加速度传感器信号ZASVL左前轴加速度传感器信号ZASVL右前轴加速度传感器信号ZAVHR右后轴加速度传感器供电ZAVVL右前轴加速度传感器供电ZAWL左前轴加速度传感器供电COU [ZBE] LIN中央操作单元 (ZBE) 局域互联网 (LIN) ZDSPM中央储存器蓄电池压力传感器接地ZDSPS中央储存器蓄电池压力传感器信号ZDSPV中央储存器蓄电池压力传感器供电Central CAN中央控制器区域网络 (CAN)ZUE 7点火信号 7, 气缸7 的点火线圈ZUE 8点火信号 8, 气缸 8 的点火线圈ZUE1点火信号 1, 点火线圈, 气缸 1ZUE10_ZYL 12点火缸 12, 1 号火花塞ZUE11_ZYL 8点火缸 8, 1 号火花塞ZUE12_ZYL 10点火缸 10, 1 号火花塞ZUE1_ZYL 1点火缸 1, 1 号火花塞ZUE2点火信号 2, 点火线圈, 气缸 4ZUE2_ZYL 5点火缸 5, 1 号火花塞ZUE3点火信号 3, 气缸 3ZUE3_ZYL 3点火缸 3, 1 号火花塞ZUE4点火信号 4, 点火线圈, 气缸 6ZUE4_ZYL 6点火缸 6, 1 号火花塞ZUE5点火信号 5, 点火线圈, 气缸 2ZUE5_ZYL 2点火缸 2, 1 号火花塞ZUE6点火信号 6, 点火线圈, 气缸 5ZUE6_ZYL 4点火缸 4, 1 号火花塞ZUE7_ZYL 7点火缸 7, 1 号火花塞ZUE8_ZYL 11点火缸 11, 1 号火花塞ZUE9_ZYL 9点火缸 9, 1 号火花塞ZV-Mot +中央锁止电机ZV1点火偏移信号 1ZV2点火偏移信号 2ZW1-Sig点火改变信号 1ZW2-Sig点火改变信号 2。
电路图常用英文缩写大全
UHF超高频段UREGISTERED未注册SW开关UI用户接口BSIC专用集成电路BAND频段BAND-SEL频段选择/切换BUFFER缓冲放大器BUS通信总线DET检测Circuit Diagram电路原理图Blick Diagram方框图PCB板图LayoutPCB元件分布图Receiver收信机Transmitter发信机Interface界面,电子电路基础知识２,接口Power Supply电源系统射频电路A模拟信号AFC自动频率控制AGC自动增益控制APC/AOC自动功率控制AGND模拟地ANT天线ANTSW天线切换开关AM调幅BPF带通滤波器CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平DUPLEX / DIPLEX双工器Duplex Sapation双工间隔DCS-CS发射机控制信号:控制TXVCO与I/Q调制器FILFTER滤波器Gen Out信号发生器GAIN增益GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Second第二混频信号PA 功率放大器PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCO VHFVCO甚高频/中频VCO SHFVCO专用射频VCO(NOKIA) VCO 压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO主振荡器(Motorola)MIX混频器Anternna天线RFConnector射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lionear Receicer直接变换的线性接收机Carrier载波调制POWCONTROL功率控制POWLEV功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDAT频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX 发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助AVCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用)Base band基带(信号)BDR接收数据信号CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola手机) DEINTERLEARING去交织DECIPHRIG解秘I同相支路I/O输入/输出MODEM调制解调器MCLK主时钟MDM调制解调器(Motorola手机) MISO主机输入从机输出(Motorola) MOD调制信号MODIN调制I信号负MODIP调制I信号正MODQN调制Q信号负MODQP调制Q信号正MOSI主机输出从机输入(Motorola) PCM脉冲编码调制Q uadrature modulalion正交调制Q 正交支路SMOC数字信号处理器WATCHDOG看门狗信号WDG看门狗(维持信号电压)A/DC模拟信号到数字信号的转换AF音频信号CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号D/AC数字信号到模拟信号的转换DDI数据接口电路EMOD Demodu Laticon解调DSP数字信号处理器FBUS处接通信接口信号线MCLK主时钟MOD调制MOEM调制解调器DM PD/PH相位比较器PLL锁相环PURX复位信号(NOKIA) SLEEPCLK睡眠时钟LCDCLK显示器时钟ab》地址总线accessorier》配件adc》模拟到数字的转换afc》自动频率控制agc》自动增益控制aged》模拟地afms》来自音频信号alarm》告警ant》天线antsw》天线开关atms》到移动台音频信号base》三极管基极batt+》电池电压b+》内电路工作电压buzz》蜂鸣器cdma》码分多址control》控制cpu》中央处理器d》数字dac》数字到模拟的转换d b》数据总线dcin》外接直流电愿输入dgnd》数字地dtms》到数据信号dfms》来数据信号dsp》数字信号处理器emitter》三极管发射极en》使能etacs》增强的全接入通信系统ext》外部的feed back》反馈fdma》频分多址fh》跳频fl》滤波器fm》调频from》来自于gain》增益gnd》地hook》外接免提状态i》同相支路if》中频int》xxi/o输入输出ictrl》供电电流大小控制端led》发光二极管loop fliter》环路滤波器lspctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器（暂存）ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syndat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA模拟AB地址总线ACCESSORRIER配件ADC（A/O）模拟到数字的转换ADDRESSBUS地址总线AFC自动频率控制AGC自动增益控制AGND模拟地AFMS来音频信号ALARM告警ALEV自动电平ALC自动电平控制AM调幅AMP放大器ANT天线ANT/SW天线开关APC自动功率控制ARFCH绝对信道号AFPCB音频电路板ATMS到移动台音频信号ASIC专用接口集成电路AST-DET饱和度检测AUC身份鉴定中心AUDIO音频CCDMA码分多址CONTROL控制CPU中央处理器CIRCCITY整机COLLECTOR集电极CALL呼叫CARDxxCEPTxx邮电管理委员会CH信道CHAGCER充电器CHECK检查CLK时钟COLxxCP脉冲、泵CS片选EEMITTER发射极EN使能ENAB使能ETACS增强的全接入通信系统EXT外部EL发光ERASABLE可擦的Earph耳机EEPROM电擦除可编程只读存储器EPROM电编程只读存贮器EIR设备号寄存器EN使能、允许、启动EXT外部II同相支路IF中频INTxxI/O输入/输出ICTRL供电电流大小控制端IC集成电路IMEI国际移动设备识别码IN输入INSERTCARD插卡ISDN综合业务数字网MMCLK主时钟MIC话筒MOD调制信号MODIP调制I信号正MODIN调制I信号负MODQP调制Q信号正MODQN调制Q信号负MUTE静音MIXERSECOND第二混频信号MF陶瓷滤波器MCC移动国家码MENU菜单MDM调制解调MIX混合MS移动台MSC移动交换中心MSK最小移频键控MSIN移动台识别码MSRN漫游NNAM号码分配模块NC空、不接NONETWORK无网络QQ正交支路RRAM随机存储器REF参考、基准RESET复位RF射频RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXON接收开RXIFP接收中频信号正RXIFN接收中频信号负RFPCB射频板RACH随机接入信道RD读RFI射频接口ROM只读存储器ROW行RSSI场强RXVCO收信压控振荡器TTDMA时分多址TEMP温度监测TXVCO发信压控振荡器TP测试点TX发信TXEN发送使能TXON发送开TACS全接入移动通信系统TCH话音通道TEST测试TRX收发信机TXC发信控制TX-IF发信中频WWATCHDOG看门狗WCDMA宽带码分多址WD-CP看门狗脉冲WDOG看门狗WR写。
电路图信号和接头名称的缩写
OV00.01-P-1001-28SAA电路图信号和接头名称的缩写车型 221缩写名称说明(+)电源(-)接地+5 V传感器电源 (5V)15接头 1515g接头 15g [如果中央控制器区域网络 (CAN) 发生故障, 则应急运行]15R接头 15R2.Batt.辅助蓄电池3.BL中间高位制动灯发光二极管 (LED)30接头 3030g接头 30g30z接头 30z30_HoStr接头 30, 高电流连接31接头 3133后视镜, 折拢 (+ 驾驶模式)33后视镜, 折拢 (+ 车库位置)49转向信号灯49a L左转向信号49a R右转向信号54制动灯接头 5455 L左侧雾灯55 R右侧雾灯56a远光灯56a L左侧远光灯/红外线光束56a R右侧远光灯/红外线光束56a-xenon复式氙气远光灯56b近光灯56b L左侧近光灯56b R右侧近光灯57 L左侧驻车灯57 R右侧驻车灯58环境照明灯58d接头 58d58L左侧示宽灯58R右侧示宽灯61接头 61 (信号输出)87接头 87AAV活性炭过滤器切断阀AB (-)气囊接地AB St2 +气囊第 2 级 (正级)AB St2 -气囊第 2 级 (接地)AB-St1 +气囊第 1 级 (正级)AB-St1 -气囊第 1 级 (接地)AB1, BF+乘客侧部气囊第 1 级 +AB1, BF-乘客侧部气囊第 1 级 -AB1, FA+驾驶员侧部气囊第 1 级 +AB1, FA-驾驶员侧部气囊第 1 级 -AB2, BF+乘客侧部气囊第 2 级 +AB2, BF-乘客侧部气囊第 2 级 -AB2, FA+驾驶员侧部气囊第 2 级 +AB2, FA-驾驶员侧部气囊第 2 级 -ABHRM右后轴车身加速度传感器接地ABHRS右后轴车身加速度传感器信号ABHRV右后轴车身加速度传感器电源ABVLS左前轴车身加速度传感器信号ABVRM左右前轴车身加速度传感器接地ABVRV左右前轴车身加速度传感器电源AGT排气温度AIS ser.AIS, 连续AKF净化阀ACSR [AKSE]儿童座椅自动识别系统Ant-Contr.Uant - 控制Ant. Bt蓝牙天线Ant. ETC电子收费系统 (ETC) 天线Ant. GPS全球定位系统 (GPS) 天线Drive train CAN传动系统控制器区域网络 (CAN)Drive train LIN传动系统局域互联网 (LIN)Drive train sensor CAN传动系统传感器控制器区域网络 (CAN)Audio-GND音频接地Audio-L左侧音频Audio-R右侧音频Audio-Shield音频 - 屏蔽Austemp +车外温度 (+)Austemp -车外温度 (-)AUX GND AUX 接地Left AUX AUX 音频输入, 左声道Right AUX AUX 音频输入, 右声道AUX Sh AUX 屏蔽AUX-SUPPLY AUX 供电 [电机 2 的 0.5 V 电源 (正极)]A_P_ZUE1点火信号 1, 气缸 1 的点火线圈A_P_ZUE2点火信号 2, 气缸 2 的点火线圈A_P_ZUE3点火信号 3, 气缸 3 的点火线圈A_P_ZUE4点火信号 4, 气缸 4 的点火线圈A_P_ZUE5点火信号 5, 气缸 5 的点火线圈A_P_ZUE6点火信号 6, 气缸 6 的点火线圈A_P_ZUE7点火信号 7, 气缸 7 的点火线圈A_P_ZUE8点火信号 8, 气缸 8 的点火线圈A_S_SLV 1二次空气阀A_T_DCM节气门促动器电机 (负)A_T_DCP节气门促动器电机 (正)A_T_NWSA1右气缸列排气凸轮轴调节器A_T_NWSA2左气缸列排气凸轮轴调节器A_T_NWSE1右气缸列进气凸轮轴调节器A_T_NWSE2左气缸列进气凸轮轴调节器A_U_5VG1M5V 的传感器电源 1BAV_12V制动辅助系统阀门, 高侧BAV_A制动辅助系统阀门, 低侧BL制动灯Bl-L左转向信号Bl-R右转向信号BLA制动灯开关, 输出BPA_L增压压力调节器促动 (O_T_BPA_L)BSL-L左侧制动灯/尾灯发光二极管 (LED)BSL-R右侧制动灯/尾灯发光二极管 (LED)C摄像机 1 接地 CV+CAK, BF乘客侧碰撞响应式 (NECK-PRO) 头枕CAK, FA驾驶员侧碰撞响应式 (NECK-PRO) 头枕CAN-A H远程信息处理控制器区域网络 (CAN) 高电平线CAN-A L远程信息处理控制器区域网络 (CAN) 低电平线CAN-A Sh远程信息处理控制器区域网络 (CAN) 显示屏CAN-B H车内控制器区域网络 (CAN) 高电平线CAN-B L车内控制器区域网络 (CAN) 低电平线CAN-C H传动系统控制器区域网络 (CAN) 低电平线CAN-C L传动系统控制器区域网络 (CAN) 低电平线CAN-D H诊断控制器区域网络 (CAN) 高电平线CAN-D L诊断控制器区域网络 (CAN) 低电平线CAN-E H底盘控制器区域网络 (CAN) 高电平线CAN-E L底盘控制器区域网络 (CAN) 低电平线CAN-E Sh底盘控制器区域网络 (CAN) 屏CAN-F H中央控制器区域网络 (CAN) 高电平线CAN-F L中央控制器区域网络 (CAN) 低电平线CAN-F low frequency中央控制器区域网络 (CAN) 显示屏CAN-G H前端控制器区域网络 (CAN) 高电平线CAN-G L前端控制器区域网络 (CAN) 低电平线CAN-H H车辆动态控制器区域网络 (CAN) 高电平线CAN-H L车辆动态控制器区域网络 (CAN) 低电平线CAN-Sen H后部传感器控制器区域网络 (CAN) 高电平线CAN-Sen L后部传感器控制器区域网络 (CAN) 低电平线CEN +中央喇叭 +CEN -中央喇叭 -Center -左后环绕 -Center+左后环绕 +CLK +时钟 +CLK -时钟 -Clock +循环 1 高Clock -循环 1 低Crash out, dig数字碰撞输出端 (美国版)Crash Sig.碰撞信号CV复合摄像机 1 CVData数据Data +数据_+Data -数据_-Data H高数据Data L低数据Data-RLS数据 (雨量传感器, 光线传感器)DCM节气门促动器电机 (负极)DCM节气门促动器 1 的电极 (负)DCP节气门促动器 (正极)DCP节气门促动器 1 电机 (正)DFHL_M左后转速传感器接地DFHL_S左后转速传感器信号DFHR_M右后转速传感器接地DFHR_S右后转速传感器信号DFK旋转锁销触点DFVL_M左前转速传感器接地DFVL_S左前转速传感器信号DFVR_M右前转速传感器接地DFVR_S右前转速传感器信号Diag.诊断Diagnostic CAN诊断控制器区域网络 (CAN)DK1左气缸列的翻转活门位置传感器 1DK2左气缸列的翻转活门位置传感器 2DKI节气门电位计 2 的信号 1DKP节气门促动器 2 电机 (正)DRS凸轮轴传感器信号DRV +调压阀供电DS节气门促动器下游的进气歧管压力DS, BF+乘客侧压力传感器 +DS, FA+驾驶员侧压力传感器 +DS, HL +左后压力传感器 +DS, HR+右后压力传感器 +DSLF-L左侧空气滤清器的压力传感器DSLF-R右侧空气滤清器的压力传感器DSLL节气门促动器上游的进气歧管压力DZ-N2发动机转速 N2DZ-N3转速 N3ECO动力转向泵压力释放阀EKA-A进气口关闭促动EKP燃油泵EKP燃油泵继电器EKP+燃油泵 +EKP-燃油泵 -EKPR燃油泵继电器EKP_Lauf燃油泵的促动ETC冷却液节温器加热元件EUV-DK翻转活门促动器的电子转换阀 (EUV) EV1喷油嘴 1EV1喷油嘴输出级 1, 气缸 1EV10_ZYL 12气缸 12 的喷油嘴EV11_ZYL 8气缸 8 的喷油嘴EV12_ZYL 10气缸 10 的喷油嘴EV1_ZYL 1气缸 1 的喷油嘴EV2喷油器 2EV2喷油嘴输出级 2, 气缸 4EV2_ZYL 5气缸 5 的喷油嘴 (A_P_EV2_ZYL 5) EV3喷油嘴 3EV3喷油嘴 5EV3喷油嘴输出级 3, 气缸 3 (A_P_EV3) EV3_ZYL 3气缸 3 的喷油嘴 (A_P_EV3_ZYL 3) EV4喷油嘴 4EV4喷油嘴输出级 4, 气缸 6 (A_P_EV4) EV4_ZYL 6气缸 6 的喷油嘴 (A_P_EV4_ZYL 6) EV5喷油嘴输出级 5, 气缸 2 (A_P_EV5) EV5_ZYL 2气缸 2 的喷油嘴 (A_P_EV5_ZYL 2) EV6喷油嘴 6EV6喷油嘴输出级 6, 气缸 5 (A_P_EV6) EV6_ZYL 4气缸 4 的喷油嘴 (A_P_EV6_ZYL 4) EV7喷油嘴 7EV7_ZYL 7气缸 7 的喷油嘴 (A_P_EV7_ZYL 7) EV8喷油嘴 8EV8_ZYL 11气缸 11 的喷油嘴 (A_P_EV8_ZYL 11) EV9_ZYL 9气缸 9 的喷油嘴 (A_P_EV9_ZYL 9)E_A_IP1S节气门电位计 1 的信号E_A_IP2S节气门电位计 2 的信号E_A_KS1A爆震传感器信号 A, 右气缸列E_A_KS1B爆震传感器信号 B, 左气缸列E_A_KS2A爆震传感器信号 A, 右气缸列E_A_KS2B爆震传感器信号 B, 左气缸列E_A_TMOT1冷却液温度传感器信号E_F_KWGA曲轴传感器信号E_F_KWGB曲轴传感器接地E_F_NWGA1右气缸列排气凸轮轴调节器E_F_NWGA1右气缸列排气凸轮轴调节器E_F_NWGA2左气缸列排气凸轮轴传感器E_F_NWGA2左气缸列排气凸轮轴传感器E_F_NWGE1右气缸列进气凸轮轴传感器E_F_NWGE1右气缸列进气凸轮轴传感器E_F_NWGE2左气缸列进气凸轮轴传感器E_F_NWGE2左气缸列进气凸轮轴传感器Vehicle dynamics CAN车辆动态控制器区域网络 (CAN) Chassis CAN底盘控制器区域网络 (CAN)FAN发动机风扇FBAS GND FBAS A 接地 (倒车摄像机)FBAS GND FBAS B 接地 (倒车摄像机)FBAS Sig.FBAS A 信号 (AUX)FBAS Sig.FBAS B 信号 (AUX)FH-high高 FHFH-Mot +FH 电机 (+高)FH-low低 FHFRB (+)脚坑照明电源FRB-VL左前脚坑照明FRB-VR右前脚坑照明Front end CAN前端控制器区域网络 (CAN)GK 1预热塞 1GK 2预热塞 2GK 3预热塞 3GK 4预热塞 4GK 5预热塞 5GK 6预热塞 6GK 7预热塞 7GK 8预热塞 8GK L左侧安全带触点GK R右侧安全带触点GND接地GPS全球定位系统 (GPS)GPS Sh全球定位系统 (GPS) 屏蔽GSS, BF乘客侧座椅安全带锁扣开关GSS, FA驾驶员侧座椅安全带锁扣开关GST, BF+乘客侧锁扣安全带紧急拉紧器 +GST, BF-乘客侧锁扣安全带紧急拉紧器 -GST, FA+驾驶员侧锁扣安全带紧急拉紧器 +GST, FA-驾驶员侧锁扣安全带紧急拉紧器 -GTK-L左侧安全带舒适性佩戴控制GTK-R右侧安全带舒适性佩戴控制GUS, HL+左后安全带紧急拉紧器 +GUS, HL-左后安全带紧急拉紧器 -GUS, HR+右后安全带紧急拉紧器 +GUS, HR-右后安全带紧急拉紧器 -GUTK +安全带舒适性佩戴装置供电GUV-Sen.安全带锁传感器H +霍尔传感器, 转向柱向上/向下HAL +左后轴减震阀供电HAL V1左后轴减震阀, 阀 1HAL V2左后轴减震阀, 阀 2HAR +右后轴减震阀供电HAR V1右后轴减震阀, 阀 1HAR V2右后轴减震阀, 阀 2HAV加热器切断阀HD-AS行李箱盖外部开关HFM sequential 热膜式空气质量流量传感器 1multipoint fuel injection/ignition system1HFM 2热膜式空气质量流量传感器 2HFM-L Sig热膜式多点顺序燃料喷射/点火系统信号, 左气缸列HFM-R Sig热膜式多点顺序燃油喷注/点火系统信号, 右气缸列HFM-Ref参考信号 (温度)HFM1热膜式空气质量流量传感器 (传感器接地)HL +左后车门模块扬声器 +HL-左后车门模块扬声器 -RR主继电器HR+右后车门模块扬声器 +HR-右后车门模块扬声器 -HS霍尔传感器, 后排侧车窗遮阳帘HS +霍尔传感器, 靠背供电 / 信号HS -霍尔传感器接地HS 1霍尔传感器 1HS 2霍尔传感器 2HS-UB霍尔传感器供电HSK-Bel手套箱照明INJ H高侧喷油器的促动INJ L低侧喷油器的促动InjVH11喷油器的促动, 高侧气缸 111 InjVH12喷油器的促动, 高侧气缸 12 2 InjVH13喷油器的促动, 高侧气缸 13 3 InjVH21喷油器的促动, 高侧气缸 21 4 InjVH22喷油器的促动, 高侧气缸 22 5 InjVH23喷油器的促动, 高侧气缸 23 6 InjVL11喷油器的促动, 低侧气缸 111 InjVL12喷油器的促动, 低侧气缸 12 2 InjVL13喷油器的促动, 低侧气缸 13 3 InjVL21喷油器的促动, 低侧气缸 21 4 InjVL22喷油器的促动, 低侧气缸 22 5 InjVL23喷油器的促动, 低侧气缸 23 6 Interior CAN车内控制器区域网络 (CAN)ION2离子电流 1 (E_A_ION2)ION2离子电流 2 (E_A_ION2)ION3离子电流 3 (E_A_ION3)ION4离子电流 4 (E_A_ION4)IP1S节流阀电位计 1 信号IP2S节流阀电位计 2 信号IPM节流阀电位计传感器接地IRL-HL左侧车内照明 FLIRL-HR右侧车内照明 FLISM智能伺服模块 (ISM) 紧急路径促动KDP计量泵KISI-Mot +儿童安全门锁电机关闭 (+)KLB 12 12V空调总线_12V_输出KLB Data空调总线数据KLB GND空调总线_接地KOMPS E-网络补偿器KS1-Sig爆震传感器 1 信号 (右前)KS1A爆震传感器信号 A, 右气缸列KS1B爆震传感器信号 B, 右气缸列KS2-Sig爆震传感器 2 信号 (右后)KS2A爆震传感器信号 A, 左气缸列KS2B爆震传感器信号 B, 左气缸列KS3-Sig爆震传感器 3 信号 (左前)KS4-Sig爆震传感器 4 信号 (左后)KSDS +燃油压力传感器 + (电源供应 5V) KSDS -燃油压力传感器 -KSDS Sig.燃油压力传感器信号KSP (+)电动燃油泵促动 (继电器)KS_M爆震传感器信号 B, 右气缸列KS_S爆震传感器信号 A, 左气缸列KTS Sig燃油温度传感器信号KWDGA曲轴传感器KWDGB曲轴传感器 (参考)KWG曲轴传感器信号KWG -曲轴传感器接地KWG Sig曲轴传感器信号KWS Sig曲轴传感器信号KWTF Sig冷却液温度传感器信号KWTHS 3 盘式节温器KZL-L左侧车牌灯KZL-R右侧车牌灯LDS Sig增压压力传感器信号LED发光二极管Steering LIN转向机构局域互联网 (LIN)LIN局域互联网 (LIN) 总线LIN A1中央操作单元 (ZBE) 局域互联网 (LIN)LIN B1前车门局域互联网 (LIN)LIN B2后车门局域互联网 (LIN)LIN B3上部控制面板局域互联网 (OBF LIN)LIN B4后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN)LIN B5自动空调局域互联网 (KLA-LIN)LIN C1传动系统局域互联网 (LIN)LIN E1转向机构局域互联网 (LIN)LIN bus LIN 总线LIN bus +局域互联网 (LIN) 总线_12V_输出LIN bus -局域互联网 (LIN) 总线接地LIN bus data局域互联网 (LIN) 总线数据LIN bus battery voltage局域互联网 (LIN) 总线电源Left-hand drive vehicle, 左侧阅读灯 FLleft rearLeft-hand drive vehicle, 右侧阅读灯 FLright rearLeft-hand drive vehicle, L左侧阅读灯Left-hand drive vehicle, R右侧阅读灯LLTF Sig增压空气温度传感器信号 (I_A_IATS2)LRH +方向盘加热器 (接地)LRH -方向盘加热器 (正极)LS +扬声器 +LS -扬声器 -LS1解锁开关触点 1LS1VK-R催化转换器上游的右侧氧传感器 1LS2解锁开关触点 2LS2HK催化转换器中的氧传感器信号, 左气缸列LS2VK-L催化转换器上游的左侧氧传感器LSCA1-L氧传感器 1, 补偿电流LSCA2_L氧传感器 2, 补偿电流 (左侧)LSCP1-L氧传感器 1, 左侧泵电流LSCP2_L氧传感器 2, 泵电流 (左侧)LSH K1三元催化转换器 (TWC) 1 的氧传感器加热器LSH K2三元催化转换器 (TWC) 2 的氧传感器加热器LSH1-L氧传感器加热器 1LSH1HK催化转换器中的氧传感器加热器, 右气缸列LSH2HK催化转换器中的氧传感器加热器, 左气缸列LSH2_L氧传感器加热器 2 (左侧)LSHK三元催化转换器 (KAT) 中的氧传感器, 右气缸列LSHK催化转换器中的氧传感器信号, 右气缸列LSHK(-)催化转换器下游的氧传感器, 标准接地LSHK-L催化转换器下游的左侧氧传感器LSHK-R催化转换器下游的右侧氧传感器LSHKVK1催化转换器系统上游的氧传感器加热器, 右气缸列 (A_T_LSHKVK1) LSHVK1-R催化转换器上游的右侧氧传感器加热器LSHVK2催化转换器系统上游的氧传感器加热器, 左气缸列LSHVK2-L催化转换器上游的左侧氧传感器加热器LSIK催化转换器中的氧传感器接地, 左气缸列LSK催化转换器上游的氧传感器, 左气缸列LSU1A-R催化转换器上游的氧传感器, 右气缸列 (微调电阻器)LSU1P-R催化转换器上游的氧传感器, 右气缸列 (泵电流)LSU1Vm催化转换器上游的氧传感器, 右气缸列 (虚拟接地)LSU2IA-L催化转换器上游的氧传感器, 左气缸列 (微调电阻器)LSU2IP-L催化转换器上游的氧传感器, 左气缸列 (泵电流)LSU2UN-L催化转换器上游的氧传感器, 左气缸列 (Nernst 电压)LSU2Vm催化转换器上游的氧传感器, 左气缸列 (虚拟接地)LSVK催化转换器上游的氧传感器标准接地LSVN1-L氧传感器 1, Nernst 电压LS_A解锁开关中央旋塞LUES发动机风扇 [脉冲宽度调制 (PWM) 信号]Lüf. (-)风扇输出单元接地LUS1UN-R催化转换器上游的氧传感器, 右气缸列 (Nernst 电压) LVDS-nf屏幕接口, 低电压差动信号 (LVDS)Mic. +麦克风 +Mic. -麦克风 -Mic. 1麦克风 1+Mic. 接地麦克风接地Mic. Out麦克风输出Mic. Sh麦克风屏Mic.1麦克风 1Mic.2麦克风 2Mic.3麦克风 3Mic.4麦克风 4Mic.Out Sh麦克风输出屏MLS +转向柱电机 +MLS -转向柱电机 -MOST媒体定向系统传输 (MOST)MOST in媒体定向系统传输 (MOST) 接收器输入MOST out媒体定向系统传输 (MOST) 发射器输出Motor +电机 (+)Engine电机 (-)MRLY主继电器Mute收音机静音M_R_IPM传感器接地, 节气门电位计M_R_SENM1传感器接地 1M_R_SENM2传感器接地 2NC未分配NHLM左后轴水平传感器接地NHLS左后轴水平传感器信号NHLV左后轴水平传感器供电NHRM后轴水平高度传感器接地NHRM右后轴水平传感器接地NHRS右后轴水平传感器信号NHRS 1后轴水平高度传感器信号NHRV右后轴水平传感器供电NHRV后轴水平高度传感器供电NSL NSL (后雾灯)NSL-L左后雾灯NSL-R右后雾灯NVLM左前轴水平传感器接地NVLS左前轴水平传感器信号NVLV左前轴水平传感器供电NVRM右前轴水平传感器接地NVRS右前轴水平传感器信号NVRV右前轴水平传感器供电NWAE2左气缸列排气凸轮轴传感器NWG-Sig凸轮轴传感器信号NWGA-L左气缸列排气凸轮轴传感器NWGA-R右气缸列排气凸轮轴调节器NWGA1右气缸列排气凸轮轴调节器NWGE-L左气缸列进气凸轮轴传感器NWGE-R右气缸列进气凸轮轴传感器NWGE1右气缸列进气凸轮轴传感器NWGE2左气缸列进气凸轮轴传感器NWG_M传感器接地 1NWHG1凸轮轴传感器, 右侧发动机气缸列NWS凸轮轴位置NWSA 1右气缸列排气凸轮轴调节器NWSA 2左气缸列排气凸轮轴调节器NWSA-L左气缸列排气凸轮轴调节器NWSA-R右气缸列排气凸轮轴调节器NWSE 1右气缸列进气凸轮轴调节器NWSE 2左气缸列进气凸轮轴调节器NWSE-L左气缸列进气凸轮轴调节器NWSE-R进气凸轮轴定位器, 右气缸列NW_G_M位置传感器, 接地OBF LIN上部控制面板局域互联网 (OBF LIN)OCS-Sig机油液位开关信号Oil level机油液位开关Oil temperature机油温度传感器OSS机油液位开关PFBHLM左后轴压力传感器接地PFBHLM右前轴压力传感器接地PFBHLS左后轴压力传感器信号PFBHLS右前轴压力传感器信号PFBHLV左后轴压力传感器供电PFBHLV右前轴压力传感器供电PFBHRM右后轴压力传感器接地PFBHRS右后轴压力传感器信号PFBHRV右后轴压力传感器供电PFBVLM左前轴压力传感器接地PFBVLS左前轴压力传感器信号PFBVLV左前轴压力传感器供电PML_12V车速感应转向系统 (SPS) 供电 (12 V)PML_A车速感应转向系统 (SPS) 促动Power功率ProgKey ProgKey-Psd (星形键)PSYSM压力传感器接地PSYSS压力传感器信号PSYSV压力传感器供电PVHLS左后轴柱塞阀促动PVHLV左后轴柱塞阀 + (上升) 供电PVHRS右后轴柱塞阀促动PVHRV右后轴柱塞阀 + (上升) 供电PVVLS左前轴柱塞阀促动PVVLV左前轴柱塞阀 + (上升) 供电PVVRS右前轴柱塞阀促动PVVRV右前轴柱塞阀 + (上升) 供电PWG (-)踏板值传感器接地PWG (-)踏板值传感器电位计 1 接地PWG (-)踏板值传感器电位计 2 接地PWG-Sig踏板值传感器信号PWG-Sig1踏板值传感器电位计 1 信号PWG-Sig2踏板值传感器电位计 2 信号PWM冷却风扇的促动QBMM横向加速度传感器接地QBMS横向加速度传感器信号QBMV横向加速度传感器供电REF 1参考信号 (温度, 频率接口), 热膜式多点顺序燃油喷注/点火系统 (HFM-SFI) 1 RES3节气门电位计 2 的信号 2Reset复位按钮Resv.局域互联网 (LIN) 总线数据反馈RFL无线电遥控中央门锁系统 (倒车灯)RFL-L左侧倒车灯RFL-R右侧倒车灯RKPS增压器继电器促动RKPV增压器继电器供电RX+RX+RX-RX-RXD DEBUG RXDS左侧 FL 按钮S右侧 FL 按钮S +U 形后部传感器S1 传感器 1S10 传感器 10S2 传感器 2S3 传感器 3S4 传感器 4S5 传感器 5S6 传感器 6S7 传感器 7S8 传感器 8S9 传感器 9Rear SAM LIN后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN) SB +座椅通风供电 (+)SB -座椅通风供电 (接头 31)SB, BF+乘客侧侧部气囊 +SB, BF-乘客侧侧部气囊SB, FA+驾驶员侧侧部气囊 +SB, FA-驾驶员侧侧部气囊 -SB, HL-左后侧部气囊 -SB, HR+右后侧部气囊 +SB, HR-右后侧部气囊 -SB,HL+左后侧部气囊 +SB-L +左侧座椅通风的控制电压SB-R +右侧座椅通风的控制电压Screen-Side屏侧SDVS进气节气门促动SDVV进气节气门供电SENM传感器接地SENM1传感器接地 1SENM2传感器接地 2Shield屏蔽SHK +加热式座垫供电 (接头 30)SHK -加热式座垫供电 (接头 31)SHL +靠背加热器供电 (接头 30)SHL -靠背加热器供电 (接头 31)Sig.信号Sig. Ant. Fond中央后部天线信号Sig. Ant. MK中央控制台天线信号Sig. Ant. door L 左侧车门天线信号Sig. Ant. door R右侧车门天线信号Sig. H控制通道高Sig. LL控制通道低Sig. RF RF 信号SL-li左侧尾灯SL-re右侧尾灯SLP二次空气泵 1 的继电器SLP1二次空气泵继电器 (A_S_SLP1)SLV二次空气泵继电器促动SLV二次空气阀SLW太阳能转换器 (SLW) 的局域互联网 (LIN)SP1设定值电位计 1 传感器接地 (油门踏板模块) (M_R_SP1) SP1M传感器接地, 设定点电位计 1SP1S信号, 设定点电位计 1SP2设定值电位计 2 (油门踏板模块) (M_R_SP2)SP2S信号, 设定点电位计 2SPHLS左后轴柱塞止回阀促动SPHLV左后轴柱塞止回阀供电SPHRS右后轴柱塞止回阀促动SPHRV右后轴冲杆止回阀供电Mirror L左侧复式氙气后视镜Mirror R右侧复式氙气后视镜SRDS Sig进气管压力传感器信号 (E_A_DS) SRU进气歧管转换SS_BF乘客侧前排侧部气囊传感器 (B 柱) SS_FA驾驶员侧前排侧部气囊传感器 (B 柱) Steuerltg-Lüf风扇转速控制STR起动机继电器STR1起动锁止继电器模块STRT起动锁止继电器模块SU/SUV1进气歧管转换阀SUB1+副低音扬声器线圈 1 +SUB1-副低音扬声器线圈 1 -SUB2+副低音扬声器线圈 2 +SUB2-副低音扬声器线圈 2 -SURHL +左后环绕声扬声器 +SURHL -左后环绕声扬声器 -SURHR +右后环绕声扬声器 +SURHR -右后环绕扬声器 -SUV电子转换阀减速空气阀 (A_S_SUV) SVS-Mot +电动关闭功能电机 (开启 +)SVS-Mot +电动关闭功能电机 (关闭 +)SVVLS左前轴柱塞止回阀促动SVVLV左前轴柱塞止回阀供电SVVRS右前轴柱塞止回阀促动SVVRV右前轴柱塞止回阀供电WAF -1开关_1WAF -3开关_3WAF -4开关_4WAF -6开关_6SWP1 Sig设定值电位计 1 信号 (油门踏板模块) SWP2 Sig设定值电位计 2 信号 (油门踏板模块) Tankg -燃油液位传感器 1 接地Tankg 1燃油液位传感器 1 模拟信号Tankg 2燃油液位传感器 2 模拟信号TANS进气温度传感器Tele-Start W 总线Telematics CAN远程信息处理控制器区域网络 (CAN) TEV净化阀促动TG-HL左后车门拉手信号TG-HR右后车门拉手信号TG-VL左前车门拉手信号TG-VR右前车门拉手信号THS冷却液节温器TK_BF前排乘客车门车门触点TK_FT驾驶员车门触点 (旋转锁销, FT) TMOT冷却液温度传感器信号Rear door LIN后车门局域互联网 (LIN)Front door LIN前车门局域互联网 (LIN)TV1天线 TV1TV2天线 TV2TV3天线 TV3TV4天线 TV4TX+TX+TX-TX-TXD DEBUG TXDTXD电子收费系统 (ETC) TX (发射器)TXD RS232 V24_TxDTZS-Mot +附加车门锁, 电机UB电源UFS, BF乘客侧最前面的传感器UFS, FA驾驶员侧最前面的传感器UIP5V 传感器供电, 节气门电位计UIP节气门实际数值电位计供电 (A_U_UIP) USP1设定值电位计 1 电源供应USV辅助加热器 (STH) 转换阀VAL1左前轴减震阀, 阀 1VAL2左前轴减震阀, 阀 2VALV左前轴减震阀供电VAR1右前轴减震阀, 阀 1VAR2右前轴减震阀, 阀 2VARV右前轴减震阀供电VC VCVideo in视频输入Video-C视频 - CVideo-GND视频接地Video-Y视频 - YVKPS放泄阀促动VKPV放泄阀供电VL +左前车门模块扬声器 +VL -左前车门模块扬声器 -VLS1+左前车门模块低音, 线圈 1 +VLS1 -左前车门模块低音, 线圈 1 -VLS2+左前车门模块低音, 线圈 2 +VLS2 -左前车门模块低音, 线圈 2 -VR+右前车门模块扬声器 +VR-右前车门模块扬声器 -VRS1+右前车门模块低音, 线圈 1 +VRS1 -右前车门模块低音, 线圈 1 -VRS2+右前车门模块低音, 线圈 2 +VRS2 -右前车门模块低音, 线圈 2 -VSA进气道关闭促动 (O_T_VSA)VSPS中央储存器蓄电池充电阀促动VVLS左后轴水平阀促动VVLS左前轴水平阀促动VVLV水平阀和中央储存器蓄电池充电阀供电VVRS右侧水平阀促动Wake-up唤醒WB, VL+左前车窗气囊 +WB, VL-左前车窗气囊 -WB, VR+右前车窗气囊 +WB, VR-右前车窗气囊 -WBS-In危险警告闪烁器开关接通WBS-LED危险警告闪烁器开关发光二极管 (LED) WBS-Out危险警告闪烁器开关关闭WGV1废气旁通阀WTS Sig水温传感器信号ZAMHR右后轴加速度传感器接地ZAMVL左前轴加速度传感器接地ZAMVL右前轴加速度传感器接地ZASHR右后轴加速度传感器信号ZASVL左前轴加速度传感器信号ZASVL右前轴加速度传感器信号ZAVHR右后轴加速度传感器供电ZAVVL右前轴加速度传感器供电ZAWL左前轴加速度传感器供电COU [ZBE] LIN中央操作单元 (ZBE) 局域互联网 (LIN) ZDSPM中央储存器蓄电池压力传感器接地ZDSPS中央储存器蓄电池压力传感器信号ZDSPV中央储存器蓄电池压力传感器供电Central CAN中央控制器区域网络 (CAN)ZUE 7点火信号 7, 气缸7 的点火线圈ZUE 8点火信号 8, 气缸 8 的点火线圈ZUE1点火信号 1, 点火线圈, 气缸 1ZUE10_ZYL 12点火缸 12, 1 号火花塞ZUE11_ZYL 8点火缸 8, 1 号火花塞ZUE12_ZYL 10点火缸 10, 1 号火花塞ZUE1_ZYL 1点火缸 1, 1 号火花塞ZUE2点火信号 2, 点火线圈, 气缸 4ZUE2_ZYL 5点火缸 5, 1 号火花塞ZUE3点火信号 3, 气缸 3ZUE3_ZYL 3点火缸 3, 1 号火花塞ZUE4点火信号 4, 点火线圈, 气缸 6ZUE4_ZYL 6点火缸 6, 1 号火花塞ZUE5点火信号 5, 点火线圈, 气缸 2ZUE5_ZYL 2点火缸 2, 1 号火花塞ZUE6点火信号 6, 点火线圈, 气缸 5ZUE6_ZYL 4点火缸 4, 1 号火花塞ZUE7_ZYL 7点火缸 7, 1 号火花塞ZUE8_ZYL 11点火缸 11, 1 号火花塞ZUE9_ZYL 9点火缸 9, 1 号火花塞ZV-Mot +中央锁止电机ZV1点火偏移信号 1ZV2点火偏移信号 2ZW1-Sig点火改变信号 1ZW2-Sig点火改变信号 2。
电工用电子电路图英文缩写大全整理
电工用电子电路图英文缩写大全整理电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F电工电子电路图符号英文缩写大全熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电工电子电路图符号英文缩写大全电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热)FH 照明灯(发光器件)EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM A电流AD模拟-数字转换器ADC模拟-数字转换器ADR地址AFM附加频率修正AG自动化装置AIN模拟量输入AOP高级操作面板AOUT模拟量输出ASIC专用集成电路ASP模拟量给定值ASVM非对称空间矢量调制AC交流AUT自动ACC加速ADD附加ADJ可调AUX辅助ASY异步BCC块校验字符BCD二-十进制编码BI开关量连接器输入BICO开关量连接器/连接器BO开关量连接器输出BOP基本操作面板BRK制动BK黑BL蓝BW向后C控制C调试CB通信板CCW逆时针CDS命令数据组CW顺时针CCW逆时针CI连接器输入CM配置管理CMD命令CO连接器输出CO/BO连接器输出/开关量连接器输出COM公共端（连接到常开或常闭触点上的端子）COM-Link通信链路CT调试、准备运行CT恒转矩CUT调试、运行、准备运行CW顺时针DAC数字-模拟转换器DC直流（电）DDS传动数据组DIN数字量输入DIP开关DOUT数字量输出DS传动装置状态DA数字-模拟转换器D延时(延迟)D差动D数字D降DC直流DEC减E接地EEC欧洲经济共同体EEPROM电可擦可编程只读存储器ELCB漏电保护断路器EM紧急EMC电磁兼容性EMF电动势EMI电磁干扰ESB等效电路F快速FB反馈FW正，向前FAQ经常问到的问题FB功能块FCC磁通电流控制FCL快速电流限制FF固定频率FFB自由功能块FOC磁场定向控制FSA框架尺寸AGSG入门指南GUI ID全局唯一性标识符GN绿HIW主实际值HSW主给定值HTL高阈值逻辑H高I/O输入/输出IBN调试IGBT绝缘栅双极型晶体管IND变址IN输入INC增IND感应KIB动能缓冲LCD液晶显示器LED发光二极管LGE长度L左L限制L低LA闭锁MHB电动机抱闸MM4第4代MICROMASTER变频器MOP电动电位器M主M中M中间线NC常闭NO常开NPN负-正-负N中性线OPI使用说明书OFF断开ON接通(闭合)OUT输出PDS电气传动系统PID PID（比例-积分-微分）调节器PKE参数IDPKW参数ID值PLC可编程序调节器PLI参数表PNP正-负-正POT电位器PPO参数过程数据对象PTC正温度系数PWE参数值PWM脉宽调制PX功率扩展PZD过程数据P压力P保护PE保护接地PEN保护接地与中性线共用PU不接地保护QC快速调试RAM随机访问存储器RCCB剩余电流断路器RCD剩余电流保护装置RFG斜坡函数发生器RFI无线电频率干扰RPM转/分，每分钟转数R记录R右R反RD红色RST复位RES备用RUN运转SCL定标SDP状态显示屏SLVC无传感器矢量控制STW控制字STX正文开始SVM空间矢量调制S信号ST启动SET置位、定位SAT饱和STE步进STP停止SYN同步TTL晶体管-晶体管逻辑T温度T时间TE无噪音(防干扰)接地USS通用串行接口VC矢量控制Vdc直流中间回路电压VT可变转矩V真空V速度V电压WH白YE黄ZSW状态字ZUSW附加给定值。
电路图中常用的英文缩写的中文解释 (2)
电路图中常用的英文缩写的中文解释UHF超高频段UREGISTERED未注册SW开关UI用户接口BSIC专用集成电路BAND频段BAND-SEL频段选择/切换BUFFER缓冲放大器BUS通信总线DET检测Circuit Diagram电路原理图Blick Diagram方框图PCB板图LayoutPCB元件分布图Receiver收信机Transmitter发信机Interface界面,,接口Power Supply电源系统射频电路A模拟信号AFC自动频率控制AGC自动增益控制APC/AOC自动功率控制AGND模拟地ANT天线ANTSW天线切换开关AM调幅BPF带通滤波器CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔DCS-CS发射机控制信号:控制TXVCO与I/Q调制器FILFTER滤波器Gen Out信号发生器GAIN增益GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Second第二混频信号PA 功率放大器PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCOVHFVCO甚高频/中频VCOSHFVCO专用射频VCO(NOKIA)VCO 压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO主振荡器(Motorola)MIX混频器Anternna天线RFConnector射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lionear Receicer直接变换的线性接收机Carrier载波调制POWCONTROL功率控制POWLEV功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDAT频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX 发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助AVCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用)Base band基带(信号)BDR接收数据信号CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola手机)DEINTERLEARING去交织DECIPHRIG解秘I同相支路I/O输入/输出MODEM调制解调器MCLK主时钟MDM调制解调器(Motorola手机) MISO主机输入从机输出(Motorola) MOD调制信号MODIN调制I信号负MODIP调制I信号正MODQN调制Q信号负MODQP调制Q信号正MOSI主机输出从机输入(Motorola) PCM脉冲编码调制Q uadrature modulalion正交调制Q 正交支路SMOC数字信号处理器WATCHDOG看门狗信号WDG看门狗(维持信号电压)A/DC模拟信号到数字信号的转换AF音频信号CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号D/AC数字信号到模拟信号的转换DDI数据接口电路EMOD Demodu Laticon解调DSP数字信号处理器FBUS处接通信接口信号线MCLK主时钟MOD调制MOEM调制解调器DMPD/PH相位比较器PLL锁相环PURX复位信号(NOKIA)SLEEPCLK睡眠时钟LCDCLK显示器时钟ab》地址总线accessorier》配件adc》模拟到数字的转换afc》自动频率控制agc》自动增益控制aged》模拟地afms》来自音频信号alarm》告警ant》天线antsw》天线开关atms》到移动台音频信号base》三极管基极batt+》电池电压b+》内电路工作电压buzz》蜂鸣器cdma》码分多址control》控制cpu》中央处理器d》数字dac》数字到模拟的转换d b》数据总线dcin》外接直流电愿输入dgnd》数字地dtms》到数据信号dfms》来数据信号dsp》数字信号处理器emitter》三极管发射极en》使能etacs》增强的全接入通信系统ext》外部的feed back》反馈fdma》频分多址fh》跳频fl》滤波器fm》调频from》来自于gain》增益gnd》地hook》外接免提状态i》同相支路if》中频int》中断i/o输入输出ictrl》供电电流大小控制端led》发光二极管loop fliter》环路滤波器lspctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器（暂存）ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syndat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点 tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA 模拟AB 地址总线ACCESSORRIER 配件ADC（A/O）模拟到数字的转换ADDRESS BUS地址总线AFC 自动频率控制AGC 自动增益控制AGND 模拟地AFMS 来音频信号ALARM 告警ALEV 自动电平ALC 自动电平控制AM 调幅AMP 放大器ANT 天线ANT/SW 天线开关APC 自动功率控制ARFCH 绝对信道号AFPCB 音频电路板ATMS 到移动台音频信号ASIC 专用接口集成电路AST-DET 饱和度检测AUC 身份鉴定中心AUDIO 音频CCDMA 码分多址CONTROL 控制CPU 中央处理器CIRCCITY 整机COLLECTOR 集电极CALL 呼叫CARD 卡CEPT 欧洲邮电管理委员会CH 信道CHAGCER 充电器CHECK 检查CLK 时钟COL 列CP 脉冲、泵CS 片选EEMITTER 发射极EN 使能ENAB 使能ETACS 增强的全接入通信系统EXT 外部EL 发光ERASABLE 可擦的Earph 耳机EEPROM 电擦除可编程只读存储器EPROM 电编程只读存贮器EIR 设备号寄存器EN 使能、允许、启动EXT 外部II 同相支路IF 中频INT 中断I/O 输入/输出ICTRL 供电电流大小控制端IC 集成电路IMEI 国际移动设备识别码IN 输入INSERT CARD 插卡ISDN 综合业务数字网MMCLK 主时钟MIC 话筒MOD 调制信号MODIP 调制I信号正MODIN 调制I信号负MODQP 调制Q信号正MODQN 调制Q信号负MUTE 静音MIXER SECOND 第二混频信号MF 陶瓷滤波器MCC 移动国家码MENU 菜单MDM 调制解调MIX 混合MS 移动台MSC 移动交换中心MSK 最小移频键控MSIN 移动台识别码MSRN 漫游NNAM 号码分配模块NC 空、不接NO NETWORK 无网络QQ 正交支路RRAM 随机存储器REF 参考、基准RESET 复位RF 射频RFADAT 射频频率合成器数据RFAENB 射频频率合成器启动RSSI 接收信号强度指示RX 接收RXON 接收开RXIFP 接收中频信号正RXIFN 接收中频信号负RF PCB 射频板RACH 随机接入信道RD 读RFI 射频接口ROM 只读存储器ROW 行RSSI 场强RXVCO 收信压控振荡器TTDMA 时分多址TEMP 温度监测TXVCO 发信压控振荡器TP 测试点TX 发信TX EN 发送使能TXON 发送开TACS 全接入移动通信系统TCH 话音通道TEST 测试TRX 收发信机TXC 发信控制TX-IF 发信中频WWATCH DOG 看门狗WCDMA 宽带码分多址WD-CP 看门狗脉冲WDOG 看门狗WR 写。
电路图信号和接头名称的缩写
OV00.01-P-1001-28SAA 电路图信号和接头名称的缩写车型 221缩写名称说明(+)电源(-)接地+5 V 传感器电源 (5V)15接头 1515g 电路 15g [如果中央控制器区域网络 (CAN) 发生故障, 则应急运行]15R 电路 15R 2.Batt.第二个蓄电池3.BL 中间高位制动灯发光二极管 (LED)30电路 3030g 电路 30g 30z 电路 30z30_HoStr 电路 30, 高电流连接31接头 3133后视镜, 折合 (+ 驾驶模式)33后视镜, 折合 (+ 车库位置)49转向信号灯49a L 左转向信号49a R 右转向信号54制动灯接头 5455l 左侧雾灯55 R 右侧雾灯56a 远光灯56a L 左侧远光灯/红外线光束56a R 右侧远光灯/红外线光束56a-xenon 复式氙气远光灯56b 近光灯56b L 左侧近光灯56b R 右侧近光灯57 L 左侧驻车灯57 R 右侧驻车灯58环境照明灯 58d 电路 58d 58L 左侧示宽灯58R 右侧示宽灯61接头 61 (信号输出)87电路 87AAV 活性炭过滤器关闭阀AB (-)气囊接地AB St2 +气囊第 2 级 (正级)as of St2 -气囊第 2 级 (接地)AB-St1 +气囊第 1 级 (正级)AB-St1 -气囊第 1 级 (接地)AB1, BF+乘客侧部气囊第 1 级 + AB1, BF-乘客侧部气囊第 1 级 - AB1, FA+驾驶员侧部气囊第 1 级 + AB1, FA-驾驶员侧部气囊第 1 级 - AB2, BF+乘客侧部气囊第 2 级 + AB2, BF-前排乘客气囊, 第 2 级 - AB2, FA+驾驶员侧部气囊第 2 级 + AB2, FA-驾驶员侧部气囊第 2 级 - ABHRM 右后轴车身加速度传感器接地ABHRS 右后轴车身加速度传感器信号ABHRV 右后轴车身加速度传感器电源ABVLS 左前轴车身加速度传感器信号ABVRM左右前轴车身加速度传感器接地Un Re gi st er edABVRV 左右前轴车身加速度传感器电源AGR1M 废气再循环, 发动机右气缸列, -AGR2M 废气再循环, 发动机左气缸列, -AGR2P 废气再循环 (EGR) 促动 2 PAGRP1废气再循环 (EGR) 电位计信号, 右气缸列AGRP2废气再循环 (EGR) 电位计信号, 左气缸列AGT 排气温度AIS ser.AIS, 连续AKF净化阀ACSR [AKSE]儿童座椅自动识别系统Ant-Contr.Uant - 控制Ant. Bt 蓝牙天线Ant. ETC 不停车自动电子收费系统 (ETC) 天线Ant. GPS 全球定位系统 (GPS) 天线Drive train CAN 传动系统控制器区域网络 (CAN)Drive train LIN 传动系统局域互联网 (LIN)Drive train sensor CAN 传动系统传感器控制器区域网络 (CAN)Audio-GND 音频接地Audio-L 左侧音频Audio-R 右侧音频Audio-Shield 音频 - 屏蔽Austemp +车外温度 (+)Austemp -车外温度 (-)AUX GND AUX 接地Left AUX AUX 音频输入, 左声道Right AUX AUX 音频输入, 右声道AUX Sh AUX 屏蔽AUX-SUPPLY AUX 供电 [电机 2 的 0.5 V 电源 (正极)]A_EKA_l 左侧 EKAS (进气口切断) 极限位置开关A_EKA_r 右侧 EKAS (进气口切断) 极限位置开关A_P_ZUE1点火信号 1, 气缸 1 的点火线圈A_P_ZUE2点火信号 2, 气缸 2 的点火线圈A_P_ZUE3点火信号 3, 气缸 3 的点火线圈A_P_ZUE4点火信号 4, 气缸 4 的点火线圈A_P_ZUE5点火信号 5, 气缸 5 的点火线圈A_P_ZUE6点火信号 6, 气缸 6 的点火线圈A_P_ZUE7点火信号 7, 气缸 7 的点火线圈A_P_ZUE8点火信号 8, 气缸 8 的点火线圈A_S_SAM 车载电气系统转换, 信号采集及促动控制模组 (SAM)A_S_SLV 1二次空气阀A_T_DCM 电机 (负极), 节气门促动器A_T_DCP 电机 (正极), 节气门促动器A_T_NWSA1右气缸列排气凸轮轴调节器A_T_NWSA2左气缸列排气凸轮轴调节器A_T_NWSE1右气缸列进气凸轮轴调节器A_T_NWSE2左气缸列进气凸轮轴调节器A_U_5VG1M 5V 的传感器电源 1BAV_12V 制动辅助系统阀门, 高侧BAV_A 制动辅助系统阀门, 低侧BL 制动灯Bl-L 左转向信号Bl-R 右转向信号BLA 制动灯开关, 输出BPA_L 增压压力调节器促动 (O_T_BPA_L)BSL-L 左侧制动灯/尾灯发光二极管 (LED)BSL-R 右侧制动灯/尾灯发光二极管 (LED)B_D_LIN 局域互联网 (LIN)C 摄像机 1 接地 CV+CACV 增压空气冷却器旁通阀CAK, BF乘客侧碰撞响应式 (NECK-PRO) 头枕Un Re gi st er edCAK, FA 驾驶员侧碰撞响应式 (NECK-PRO) 头枕CAN-A H 远程信息处理控制器区域网络 (CAN) 高电平线CAN-A L 远程信息处理控制器区域网络 (CAN) 低电平线CAN-A Sh 远程信息处理控制器区域网络 (CAN) 屏蔽CAN-B H 车内控制器区域网络 (CAN) 高电平线CAN-B L 车内控制器区域网络 (CAN) 低电平线CAN-C H 传动系统控制器区域网络 (CAN) 低电平线CAN-C L 传动系统控制器区域网络 (CAN) 低电平线CAN-D H 诊断控制器区域网络 (CAN) 高电平线CAN-D L 诊断控制器区域网络 (CAN) 低电平线CAN-E H 底盘控制器区域网络 (CAN) 高电平线CAN-E L 底盘控制器区域网络 (CAN) 低电平线CAN-E Sh 底盘控制器区域网络 (CAN) 屏蔽CAN-F H 中央控制器区域网络 (CAN) 高电平线CAN-F L 中央控制器区域网络 (CAN) 低电平线CAN-F 低频中央控制器区域网络 (CAN) 屏蔽CAN-G H 前端控制器区域网络 (CAN) 高电平线CAN-G L 前端控制器区域网络 (CAN) 低电平线CAN-H H 车辆动态控制器区域网络 (CAN) 高电平线CAN-H L 车辆动态控制器区域网络 (CAN) 低电平线CAN-Sen H 后部传感器控制器区域网络 (CAN) 高电平线CAN-Sen L 后部传感器控制器区域网络 (CAN) 低电平线CEN +中央喇叭 +CEN -中央喇叭 -Center -左后环绕 -Center+左后环绕 +CLK +时钟 +CLK -时钟 -Clock +循环 1 高Clock -循环 1 低Crash out, dig 数字碰撞输出端 (美国版)Crash Sig.碰撞信号CV 复合摄像机 1 CV CVH 曲轴箱通风系统加热器Data 数据Data +数据_+Data -数据_-Data H 高数据Data L 低数据Data-RLS 数据 (雨量传感器, 光线传感器)DCM 节气门促动器电机 (负极)DCP 节气门促动器电机 (正极)DCPM+节气门促动器电机 (正极)DCPM-节气门促动器电机 (负极)DDS 压差传感器信号DFHL_M 左后转速传感器接地DFHL_S 左后转速传感器信号DFHR_M 右后转速传感器接地DFHR_S 右后转速传感器信号DFK 旋转锁销触点DFVL_M 左前转速传感器接地DFVL_S 左前转速传感器信号DFVR_M 右前转速传感器接地DFVR_S 右前转速传感器信号Diag.诊断Diagnostic CAN 诊断控制器区域网络 (CAN)DK1左气缸列的翻转活门位置传感器 1DK2左气缸列的翻转活门位置传感器 2DKI 节气门电位计 2 的信号 1DKP电机 (正极), 节气门促动器 2Un Re gi st er edDRS 凸轮轴传感器信号DRV +调压阀供电DS 节气门进气歧管下游的压力传感器DS, BF+乘客侧压力传感器 +DS, FA+驾驶员侧压力传感器 +DS, HL +左后压力传感器 +DS, HR+右后压力传感器 +DSHKHP1燃油高压传感器DSKHP1燃油高压传感器DSLF-L 左侧空气滤清器的压力传感器DSLF-R 右侧空气滤清器的压力传感器DSLF1空气滤清器下游的压力传感器信号, 右气缸列DSLF2空气滤清器下游的压力传感器 2 的信号DSLL 节气门上游的压力传感器DST 油箱压力传感器DZ-N2发动机转速 N2DZ-N3转速 N3ECO 动力转向泵压力释放阀EGRCBP 废气再循环 (EGR) 冷却器旁通反馈信号EGRCSP 废气再循环 (EGR) 冷却器旁通EGRNEG 废气再循环 (EGR) 电机, 负极EGRPOS 废气再循环 (EGR) 电机, 正极EKA-A 进气口关闭促动EKA-A 微粒滤清器下游的压力传感器信号EKP 燃油泵EKP 燃油泵继电器EKP+燃油泵 +EKP-燃油泵 -EKPR 燃油泵继电器EKP_Lauf 燃油泵的促动EMC 2发动机支座的电磁阀促动 2ETC 冷却液节温器加热元件EUV-DK 翻转活门促动器的电子转换阀 (EUV) EV1喷油嘴 1EV1喷油嘴输出级 1, 气缸 1EV10_ZYL 12气缸 12 喷油嘴EV11_ZYL 8气缸 8 喷油嘴EV12_ZYL 10气缸 10 喷油嘴EV1_ZYL 1气缸 1 喷油嘴EV2喷油嘴 2EV2喷油嘴输出级 2, 气缸 4EV2_ZYL 5气缸 5 的喷油嘴 (A_P_EV2_ZYL 5)EV3喷油嘴 3EV3喷油嘴 5EV3喷油嘴输出级 3, 气缸 3 (A_P_EV3)EV3_ZYL 3气缸 3 的喷油嘴 (A_P_EV3_ZYL 3)EV4喷油嘴 4EV4喷油嘴输出级 4, 气缸 6 (A_P_EV4)EV4_ZYL 6气缸 6 的喷油嘴 (A_P_EV4_ZYL 6)EV5喷油嘴输出级 5, 气缸 2 (A_P_EV5)EV5_ZYL 2气缸 2 的喷油嘴 (A_P_EV5_ZYL 2)EV6喷油嘴 6EV6喷油嘴输出级 6, 气缸 5 (A_P_EV6)EV6_ZYL 4气缸 4 的喷油嘴 (A_P_EV6_ZYL 4)EV7喷油嘴 7EV7_ZYL 7气缸 7 的喷油嘴 (A_P_EV7_ZYL 7)EV8喷油嘴 8EV8_ZYL 11气缸 11 的喷油嘴 (A_P_EV8_ZYL 11)EV9_ZYL 9气缸 9 的喷油嘴 (A_P_EV9_ZYL 9)EXTS1废气温度传感器 1Un Re gi st er edE_A_IP1S 节气门电位计 1 的信号E_A_IP2S 节气门电位计 2 的信号E_A_KS1A 爆震传感器信号 A, 右气缸列E_A_KS1B 爆震传感器信号 B, 左气缸列E_A_KS2A 爆震传感器信号 A, 右气缸列E_A_KS2B 爆震传感器信号 B, 左气缸列E_A_TMOT1冷却液温度传感器信号E_F_KWGA 曲轴传感器信号E_F_KWGB 曲轴传感器接地E_F_NWGA1右气缸列排气凸轮轴调节器E_F_NWGA2左气缸列排气凸轮轴传感器E_F_NWGE1右气缸列进气凸轮轴传感器E_F_NWGE2左气缸列进气凸轮轴传感器Vehicle dynamics CAN 车辆动态控制器区域网络 (CAN)Chassis CAN 底盘控制器区域网络 (CAN)FAN 发动机风扇FBAS GND CVBS 接地 (倒车摄像头)FBAS Sig.FBAS B 信号 (AUX)FH-high FH - 高FH-Mot +FH 电机 (+高)FH-low FH - 低FHRLY 燃油滤清器加热继电器FRB (+)脚坑照明电源FRB-VL 左前脚坑照明FRB-VR 右前脚坑照明Front end CAN 前端控制器区域网络 (CAN)FSMOEL 机油液位开关FTS 燃油温度GK 1预热塞 1GK 2预热塞 2GK 3预热塞 3GK 4预热塞 4GK 5预热塞 5GK 6预热塞 6GK 7预热塞 7GK 8预热塞 8GK L 左侧安全带触点GK R 右侧安全带触点GND 接地GPS 全球定位系统 (GPS)GPS Sh 全球定位系统 (GPS) 屏蔽GSS, BF 乘客侧座椅安全带锁扣开关GSS, FA 驾驶员侧座椅安全带锁扣开关GST, BF+乘客侧锁扣安全带紧急拉紧器 + GST, BF-乘客侧锁扣安全带紧急拉紧器 - GST, FA+驾驶员侧锁扣安全带紧急拉紧器 + GST, FA-驾驶员侧锁扣安全带紧急拉紧器 -GTK-L 左侧安全带舒适性佩戴控制GTK-R 右侧安全带舒适性佩戴控制GUS, HL+左后安全带紧急拉紧器 + GUS, HL-左后安全带紧急拉紧器 - GUS, HR+右后安全带紧急拉紧器 + GUS, HR-右后安全带紧急拉紧器 - GUTK +安全带舒适性佩戴装置供电GUV-Sen.安全带锁传感器G_R_APP1参考接地, 传感器 1G_R_APP2参考接地, 传感器 2G_R_GND 传感器参考接地H +霍尔传感器, 转向柱向上/向下 HAL +左后轴减震阀供电Un Re gi st er edHAL V1左后轴减震阀, 阀 1HAL V2左后轴减震阀, 阀 2HAR +右后轴减震阀供电HAR V1右后轴减震阀, 阀 1HAR V2右后轴减震阀, 阀 2HAV 加热器切断阀HAV 加热器切断阀HD-AS行李箱盖外部开关HFM sequential热膜式空气质量流量传感器 1multipoint fuel injection/ignition system1HFM 2热膜式空气质量流量传感器 2HFM-L Sig 热膜式多点顺序燃料喷射/点火系统信号, 左气缸列HFM-R Sig 热膜式多点顺序燃油喷注/点火系统信号, 右气缸列HFM-Ref 参考信号 (温度)HFM1热膜式空气质量流量传感器 (传感器接地)HFM_M 热膜式多点顺序燃油喷注/点火系统 (HFM-SFI) 接地HFM_P 热膜式多点顺序燃油喷注/点火系统 (HFM-SFI) 供给HL +左后车门模块扬声器 +HL-左后车门模块扬声器 -RR 主继电器HR+右后车门模块扬声器 +HR-右后车门模块扬声器 -HS 霍尔传感器, 后排侧车窗遮阳帘HS +霍尔传感器, 靠背供电 / 信号HS -霍尔传感器接地HS 1霍尔传感器 1HS 2霍尔传感器 2HS-UB 霍尔传感器供电HSK-Bel 手套箱照明IATS2进气温度传感器信号 2INJ H 喷油器 "高"INJ H 高侧喷油器的促动INJ L 喷油器 "低"INJ L 低侧喷油器的促动InjVH11喷油器的促动, 高侧, 气缸 11 1InjVH12喷油器的促动, 高侧, 气缸 12 2InjVH13喷油器的促动, 高侧, 气缸 13 3InjVH21喷油器的促动, 高侧, 气缸 21 4InjVH22喷油器的促动, 高侧, 气缸 22 5InjVH23喷油器的促动, 高侧, 气缸 23 6InjVL11喷油器的促动, 低侧, 气缸 11 1InjVL12喷油器的促动, 低侧, 气缸 12 2InjVL13喷油器的促动, 低侧, 气缸 13 3InjVL21喷油器的促动, 低侧, 气缸 21 4InjVL22喷油器的促动, 低侧, 气缸 22 5InjVL23喷油器的促动, 低侧, 气缸 23 6Interior CAN 车内控制器区域网络 (CAN)ION2离子电流 1 (E_A_ION2)ION2离子电流 2 (E_A_ION2)ION3离子电流 3 (E_A_ION3)ION4离子电流 4 (E_A_ION4)IP1S 节气门电位计 1 信号IP2S 节气门电位计 2 信号IPM 节气门促动器, 传感器接地IRL-HL 左侧车内照明 FL IRL-HR 右侧车内照明 FLISM 智能伺服模块 (ISM) 紧急路径促动I_A_APP1踏板值传感器, 第 1 信号I_A_APP2踏板值传感器, 第 2 信号Un Re gi st er edI_A_EXTS3废气温度传感器 3KDP 计量泵KDS +5V 燃油压力传感器的电源 KDS GND 燃油压力传感器接地 KDS Sig.燃油压力传感器信号采集KISI-Mot +儿童安全门锁电机关闭 (+)KLB 12V 空调总线_12V_输出KLB Data 空调总线数据KLB GND 空调总线_接地KOMPS E 网补偿器KS1-Sig 爆震传感器 1 信号 (右前)KS1A 爆震传感器 1, 输入 A KS1A 爆震传感器信号 A, 右气缸列KS1B 爆震传感器 1, 输入 B KS1B 爆震传感器信号 B, 右气缸列KS2-Sig 爆震传感器 2 信号 (右后)KS2A 爆震传感器 2, 输入 A KS2A 爆震传感器信号 A, 左气缸列KS2B 爆震传感器 2, 输入 B KS2B 爆震传感器信号 B, 左气缸列KS3-Sig 爆震传感器 3 信号 (左前)KS3A 爆震传感器 3, 输入 AKS3B 爆震传感器 3, 输入 B KS4-Sig 爆震传感器 4 信号 (左后)KS4A 爆震传感器 4, 输入 A KS4B 爆震传感器 4, 输入 BKSDS +燃油压力传感器 + (电源供应 5V)KSDS -燃油压力传感器 -KSDS Sig.燃油压力传感器信号KSP (+)电动燃油泵促动 (继电器)KS_M 爆震传感器信号 B, 右气缸列KS_S 爆震传感器信号 A, 左气缸列KTS Sig 燃油温度传感器信号KWDGA 曲轴传感器KWDGB 曲轴传感器 (参考)KWG 曲轴传感器信号KWG -曲轴传感器接地KWG Sig 曲轴传感器信号KWS Sig 曲轴传感器信号KWTF Sig 冷却液温度传感器信号KWTHS 三盘式节温器KWTHS 冷却液节温器KZL-L 左车牌灯KZL-R 右车牌灯LDF-1增压压力传感器信号LDR 增压压力调节器LDS Sig 增压压力传感器信号LED 发光二极管Steering LIN 转向局域互联网 (LIN)LIN 局域互联网 (LIN) 总线LIN A1中央操作单元 (ZBE) 局域互联网 (LIN)LIN B1前车门局域互联网 (LIN)LIN B2后车门局域互联网 (LIN)LIN B3车顶控制板局域互联网 (OBF LIN)LIN B4后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN)LIN B5自动空调局域互联网 (KLA-LIN)LIN C1传动系统局域互联网 (LIN)LIN E1转向局域互联网 (LIN)LIN bus 局域互联网 (LIN) 总线LIN bus +局域互联网 (LIN) 总线_12V_输出Un Re gi st er edLIN bus -局域互联网 (LIN) 总线接地LIN bus data局域互联网 (LIN) 总线数据LIN bus battery voltage 局域互联网 (LIN) 总线电源Left-hand drive vehicle, 左侧阅读灯 FL left rearLeft-hand drive vehicle, 右侧阅读灯 FLright rearLeft-hand drive vehicle, L 左侧阅读灯Left-hand drive vehicle, R 右侧阅读灯LLKR 增压空气冷却器继电器LLTF Sig 增压空气温度传感器信号 (I_A_IATS2)LPV 线性油箱通气阀LRH +方向盘加热器 (接地)LRH -方向盘加热器 (正极)LS +扬声器 +LS -扬声器 -LS1解锁开关触点 1LS1HK 催化转换器 (CAT) 下游的氧传感器, 右气缸列 (信号)LS1VK-R 催化转换器上游的右侧氧传感器 1LS2解锁开关触点 2LS2HK 催化转换器 (CAT) 下游的氧传感器, 左气缸列 (信号)LS2HKS 催化转换器 (CAT) 下游的氧传感器, 左气缸列 (信号)LS2VK-L 催化转换器上游的左侧氧传感器LSCA1-L 氧传感器 1, 补偿电流LSCA2_L 氧传感器 2, 补偿电流 (左侧)LSCP1-L 氧传感器 1, 左侧泵电流LSCP2_L 氧传感器 2, 泵电流 (左侧)LSH K1三元催化转换器 (TWC) 1 的氧传感器加热器LSH K2三元催化转换器 (TWC) 2 的氧传感器加热器LSH1-L 氧传感器加热器 1LSH1HK 催化转换器 (CAT) 下游氧传感器的加热器, 右气缸列LSH1HKS 催化转换器 (CAT) 下游氧传感器加热器, 右气缸列 (信号)LSH1VK 催化转换器 (CAT) 上游氧传感器的加热器, 右气缸列LSH2HK 催化转换器中的氧传感器加热器, 左气缸列LSH2VK 催化转换器上游的氧传感器加热器, 左气缸列LSH2_L 氧传感器加热器 2 (左侧)LSHK 催化转换器 (CAT) 中的氧传感器, 右气缸列LSHK 催化转换器 (CAT) 下游的氧传感器接地LSHK 催化转换器中的氧传感器信号, 右气缸列LSHK(-)催化转换器下游的氧传感器, 标准接地LSHK-L 催化转换器下游的左侧氧传感器LSHK-R 催化转换器下游的右侧氧传感器LSHKVK1催化转换器上游的氧传感器加热器, 右气缸列 (A_T_LSHKVK1)LSHVK1-R 催化转换器上游的右侧氧传感器加热器LSHVK2催化转换器上游的氧传感器加热器, 左气缸列LSHVK2-L 催化转换器上游的左侧氧传感器加热器LSIK 催化转换器中的氧传感器接地, 左气缸列LSK 催化转换器上游的氧传感器, 左气缸列LSU1A-R 催化转换器上游的氧传感器, 右气缸列 (微调电阻器)LSU1Ia 催化转换器 (CAT) 上游的右侧氧传感器 (微调电阻器)LSU1Ip 催化转换器上游的氧传感器, 右气缸列 (泵电流)LSU1P-R 催化转换器上游的氧传感器, 右气缸列 (泵电流)LSU1UN 催化转换器上游的氧传感器, 右气缸列 (Nernst 电压)LSU1Vm 催化转换器上游的氧传感器, 右气缸列 (虚拟接地)LSU2Ia 催化转换器 (CAT) 上游的氧传感器, 左气缸列 (微调电阻器)LSU2IA-L 催化转换器上游的氧传感器, 左气缸列 (微调电阻器)LSU2Ip 催化转换器上游的氧传感器, 左气缸列 (泵电流)LSU2IP-L 催化转换器上游的氧传感器, 左气缸列 (泵电流)LSU2UN 催化转换器上游的氧传感器, 左气缸列 (Nernst 电压)LSU2UN-L催化转换器上游的氧传感器, 左气缸列 (Nernst 电压)Un Re gi st er edLSU2Vm 催化转换器上游的氧传感器, 左气缸列 (虚拟接地)LSVK 催化转换器上游的氧传感器标准接地LSVN1-L 氧传感器 1, Nernst 电压LS_A 解锁开关中央旋塞LUES 发动机风扇, 脉冲宽度调制 (PWM) 信号Lüf. (-)风扇输出单元接地LUS1UN-R 催化转换器上游的氧传感器, 右气缸列 (Nernst 电压)LVDS-nf 屏幕接口, 低电压差动信号 (LVDS)MCONV 离合器电磁阀Mic. +麦克风 +Mic. -麦克风 -Mic. 1麦克风 1+Mic. GND 麦克风接地Mic. Out 麦克风输出Mic. Sh 麦克风屏蔽Mic.1麦克风 1Mic.2麦克风 2Mic.3麦克风 3Mic.4麦克风 4Mic.Out Sh 麦克风输出屏蔽MLS +转向柱电机 +MLS -转向柱电机 -MOST 多媒体传输系统 (MOST)MOST in 媒体定向系统传输 (MOST) 接收器输入MOST out 媒体定向系统传输 (MOST) 发射器输出Motor +电机 (+)Engine 电机 (-) MRLY 主继电器MSVH1油量控制阀, 右气缸列 (高侧)MSVH2油量控制阀, 左气缸列 (高侧)MSVL1油量控制阀, 右气缸列 (低侧)MSVL2油量控制阀, 左气缸列 (低侧)Mute 收音机静音M_R_IPM 传感器接地, 节气门电位计M_R_SENM1传感器接地 1M_R_SENM2传感器接地 2M_Sensor 传感器接地NC 未分配NHLM 左后轴水平传感器接地NHLS 左后轴水平传感器信号NHLV 左后轴水平传感器供电NHRM 后轴水平高度传感器接地NHRM 右后轴水平传感器接地NHRS 右后轴水平传感器信号NHRS 1后轴水平高度传感器信号NHRV 右后轴水平传感器供电NHRV 后轴水平高度传感器供电NSL NSL (后雾灯)NSL-L 左后雾灯NSL-R 右后雾灯NVLM 左前轴水平传感器接地NVLS 左前轴水平传感器信号NVLV 左前轴水平传感器供电NVRM 右前轴水平传感器接地NVRS 右前轴水平传感器信号NVRV 右前轴水平传感器供电NWAE2左气缸列排气凸轮轴传感器NWG-Sig 凸轮轴传感器信号NWGA-L 左气缸列排气凸轮轴传感器NWGA-R右气缸列排气凸轮轴调节器Un Re gi st er edNWGA1右气缸列排气凸轮轴传感器NWGA2左气缸列排气凸轮轴传感器NWGE-L 左气缸列进气凸轮轴传感器NWGE-R 右气缸列进气凸轮轴传感器NWGE1右气缸列进气凸轮轴传感器NWGE2左气缸列进气凸轮轴传感器NWG_M 传感器接地 1NWHG1凸轮轴传感器, 发动机右气缸列NWS 凸轮轴位置NWSA 1右气缸列排气凸轮轴调节器NWSA 2左气缸列排气凸轮轴调节器NWSA-L 左气缸列排气凸轮轴调节器NWSA-R 右气缸列排气凸轮轴调节器NWSA1右气缸列排气凸轮轴调节器NWSA2左气缸列排气凸轮轴调节器NWSE 1右气缸列进气凸轮轴调节器NWSE 2左气缸列进气凸轮轴调节器NWSE-L 左气缸列进气凸轮轴调节器NWSE-R 进气凸轮轴调节器, 右气缸列NWSE1右气缸列进气凸轮轴调节器NWSE2左气缸列进气凸轮轴调节器NW_G_M 位置传感器, 接地OBF LIN 车顶控制板局域互联网 (OBF LIN)OCS 发动机油组合传感器信号OCS-Sig 机油液位开关信号OILP 机油泵阀Oil level 机油液位开关Oil temperature 机油温度传感器OSS 机油液位开关PCV 油轨压力控制阀PFBHLM 左后轴压力传感器接地PFBHLM 右前轴压力传感器接地PFBHLS 左后轴压力传感器信号PFBHLS 右前轴压力传感器信号PFBHLV 左后轴压力传感器供电PFBHLV 右前轴压力传感器供电PFBHRM 右后轴压力传感器接地PFBHRS 右后轴压力传感器信号PFBHRV 右后轴压力传感器供电PFBVLM 左前轴压力传感器接地PFBVLS 左前轴压力传感器信号PFBVLV 左前轴压力传感器供电Phase_A 燃油泵载荷, 相位 A Phase_B 燃油泵载荷, 相位 B Phase_C 燃油泵载荷, 相位 CPML_12V 车速感应转向系统 (SPS) 电源 (12 V)PML_A 车速感应转向系统 (SPS) 促动Power 功率ProgKey ProgKey-Psd (星形键)PSYSM 压力传感器接地PSYSS 压力传感器信号PSYSV 压力传感器供电PVHLS 左后轴柱塞阀促动PVHLV 左后轴柱塞阀 + (上升) 供电PVHRS 右后轴柱塞阀促动PVHRV 右后轴柱塞阀 + (上升) 供电PVVLS 左前轴柱塞阀促动PVVLV 左前轴柱塞阀 + (上升) 供电PVVRS 右前轴柱塞阀促动PVVRV右前轴柱塞阀 + (上升) 供电Un Re gi st er edPWG (-)踏板值传感器接地PWG (-)踏板值传感器电位计 1 接地PWG (-)踏板值传感器电位计 2 接地PWG-Sig 踏板值传感器信号PWG-Sig1踏板值传感器电位计 1 信号PWG-Sig2踏板值传感器电位计 2 信号PWM 冷却风扇的促动PWM 脉冲宽度调制 (PWM) 信号, 电控多端顺序燃料喷注/点火系统 (ME-SFI) 的设置点值采集QBMM 横向加速度传感器接地QBMS 横向加速度传感器信号QBMV 横向加速度传感器供电REF 1参考信号 (温度, 频率接口), 热膜式多点顺序燃油喷注/点火系统 (HFM-SFI) 1RES3节气门电位计 2 的信号 2Reset 复位按钮Resv.局域互联网 (LIN) 总线数据反馈RFL 无线电遥控中央门锁系统 (倒车灯)RFL-L 左侧倒车灯RFL-R 右侧倒车灯RKPS 增压器继电器促动RKPV 增压器继电器供电RX+RX+RX-RX-RXD RXD 排错S 左侧 FL 按钮S 右侧 FL 按钮S +U 形后部传感器S1 传感器 1S10 传感器 10S2 传感器 2S3 传感器 3S4 传感器 4S5 传感器 5S6 传感器 6S7 传感器 7S8 传感器 8S9传感器 9Rear SAM LIN 后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN)SB +座椅通风供电 (+)SB -座椅通风供电 (接头 31)SB, BF+乘客侧侧部气囊 +SB, BF-乘客侧侧部气囊SB, FA+驾驶员侧侧部气囊 + SB, FA-驾驶员侧侧部气囊 - SB, HL-左后侧部气囊 - SB, HR+右后侧部气囊 + SB, HR-右后侧部气囊 - SB, HL+左后侧部气囊 +SB-L +左侧座椅通风的控制电压SB-R +右侧座椅通风的控制电压Screen-Side 屏蔽侧SDVS 进气节气门促动SDVV 进气节气门供电SENM 传感器接地SENM1传感器接地 1SENM2传感器接地 2SENM3传感器接地SENT1压力传感器 SLV Shield 屏蔽SHK +加热式座垫供电 (接头 30)SHK -加热式座垫供电 (接头 31)Un Re gi st er edSHL +靠背加热器供电 (接头 30)SHL -靠背加热器供电 (接头 31)Sig.信号Sig. Ant. Fond 中央后部天线信号Sig. Ant. MK 中央控制台天线信号Sig. Ant. door L 左侧车门天线信号Sig. Ant. door R 右侧车门天线信号Sig. H 控制信道高Sig. L 控制信道低Sig. RF RF 信号SL-li 左侧尾灯SL-re 右侧尾灯SLP 二次空气泵 1 的继电器SLP1二次空气泵继电器 (A_S_SLP1)SLV 二次空气泵继电器促动SLW 太阳能转换器 (SLW) 的局域互联网 (LIN)SP1设定值电位计 1 传感器接地 (油门踏板模块) (M_R_SP1)SP1M 传感器接地, 设定点电位计 1SP1S 信号, 设定点电位计 1SP2设定值电位计 2 (油门踏板模块) (M_R_SP2)SP2S 信号, 设定点电位计 2SPHLS 左后轴柱塞止回阀促动SPHLV 左后轴柱塞止回阀供电SPHRS 右后轴柱塞止回阀促动SPHRV 右后轴冲杆止回阀供电Mirror L 左侧复式氙气后视镜Mirror R 右侧复式氙气后视镜SRDS Sig 进气管压力传感器信号 (E_A_DS)SRU 进气歧管转换SS_BF 乘客侧前排侧部气囊传感器 (B 柱)SS_FA 驾驶员侧前排侧部气囊传感器 (B 柱)Steuerltg-Lüf 风扇转速控制STR 起动机继电器STR1起动锁止继电器模块STRT 起动锁止继电器模块STRTH 起动机继电器, 高STRTL 起动机继电器, 低SU/SUV1进气歧管转换阀SU1进气歧管转换 1SU2进气歧管转换 2SUB1+副低音扬声器线圈 1 +SUB1-副低音扬声器线圈 1 -SUB2+副低音扬声器线圈 2 +SUB2-副低音扬声器线圈 2 -SURHL +左后环绕声扬声器 +SURHL -左后环绕声扬声器 -SURHR +右后环绕声扬声器 +SURHR -右后环绕扬声器 -SUV 电子转换阀减速空气阀 (A_S_SUV)SVS-Mot +电动关闭功能电机 (开启 +)SVS-Mot +电动关闭功能电机 (关闭 +)SVVLS 左前轴柱塞止回阀促动SVVLV 左前轴柱塞止回阀供电SVVRS 右前轴柱塞止回阀促动SVVRV 右前轴柱塞止回阀供电WAF -1开关_1WAF -3开关_3WAF -4开关_4WAF -6开关_6SWP1 Sig设定值电位计 1 信号 (油门踏板模块)Un Re gi st er edSWP2 Sig 设定值电位计 2 信号 (油门踏板模块)T2_S 进气温度传感器信号 2TAG1排气温度传感器, 右气缸列TAG2排气温度传感器, 左气缸列Tankg -燃油液位传感器 1 接地Tankg 1燃油液位传感器 1 模拟信号Tankg 2燃油液位传感器 2 模拟信号TANS 进气温度传感器TANSS 进气歧管进气温度传感器TANSV 节气门上游的进气温度Tele-Start W 总线Telematics CAN 远程信息处理控制器区域网络 (CAN)TEV 净化阀促动TG-HL 左后车门拉手信号TG-HR 右后车门拉手信号TG-VL 左前车门拉手信号TG-VR 右前车门拉手信号THS 冷却液节温器TKS 燃油轨温度传感器TK_BF 前排乘客车门车门触点TK_FT 驾驶员车门触点 (旋转锁销, FT)TMOT 冷却液温度传感器信号TMOT 冷却液温度Rear door LIN 后车门局域互联网 (LIN)Front door LIN 前车门局域互联网 (LIN)TV1天线 TV1TV2天线 TV2TV3天线 TV3TV4天线 TV4TX+TX+TX-TX-TXD 调试 TXDTXD 电子收费系统 (ETC) TX (发射器)TXD RS232 V24_TxD TZS-Mot +附加车门锁, 电机UB 电源UFS, BF 乘客侧最前面的传感器UFS, FA 驾驶员侧最前面的传感器UIP 5V 传感器供电, 节气门电位计UIP 节气门实际数值电位计供电 (A_U_UIP)USP1设定值电位计 1 电源供应USV 辅助加热器 (STH) 转换阀VAL1左前轴减震阀, 阀 1VAL2左前轴减震阀, 阀 2VALV 左前轴减震阀供电VAR1右前轴减震阀, 阀 1VAR2右前轴减震阀, 阀 2VARV 右前轴减震阀供电VC VC Video in 视频输入Video-C 视频 - C Video-GND 视频接地Video-Y 视频 - Y VKPS 排放阀启动VKPV 放泄阀供电VL +左前车门模块扬声器 +VL -左前车门模块扬声器 -VLS1+左前车门模块低音, 线圈 1 +VLS1 -左前车门模块低音, 线圈 1 -VLS2+左前车门模块低音, 线圈 2 +Un Re gi st er ed。
电路中常用的英文缩写汇总
电路中常用的英文缩写汇总电路中常用得英文缩写汇总A／D:模数转换。
AC:交流。
ADDRESS:地址线。
AF:音频。
AFC:自动频率控制,控制基准频率时钟电路。
在GSM电路中,只要瞧到AFC字样,则马上可以断定该信号线所控制得就是13MHz电路。
该信号不正常则可能导致不能进入服务状态,严重得导致不开机。
有些AFC标注为VCXOCONT。
AGC:自动增益控制。
该信号通常出现在接收机电路得低噪声放大器,被用来控制接收机前端放大器在不同强度信号时给后级电路提供一个比较稳定得信号。
ALERT:告警。
属于接收音频电路,被用来提示用户有电话进入或操作错误。
ALRT:铃声电路。
AMP:放大器。
AMPS:先进得移动电话系统。
ANT:天线。
用来将高频电磁波转化为高频电流或将高频信号电流转化为高频电磁波。
在电路原理图中,找到ANT,就可以很方便地找到天线及天线电路。
ANTSW:开线开关控制信号。
AOC:自动功率控制。
通常出现在发射机得功率放大器部分。
AOC-DRIVE:自动功率控制参考电平。
ASIC:专用应用集成电路。
在电路中,它通常包含多个功能电路,提供许多接口,主要完成各种控制。
AUC:鉴权中心。
AUDIO:音频。
AUX:辅助。
AVCC:音频供电。
BACKLIGHT;背光。
BALUN:平衡／不平衡转换。
BAND:频段。
BAND-SELECT:频段选择。
只出现在双频或三频电路中。
该信号控制频段切换。
BASEBAND:基带信号。
B+:电源。
BATT:电池电压。
BAND:频段。
BCH:广播信道。
BDR:接收数据信号。
BDX:发射数据信号。
BKLT-EN:背景灯控制。
BIAS:偏压。
被用来控制功率放大器或其她相应得电路。
BOOT:屏蔽罩。
BRIGHT:发光。
BS:基站。
BSC:基站控制器。
BSEL:频段切换。
BTS:基站收发器。
BSI:电池尺寸。
,若该信号不正常,会导致不开机。
BUFFER:缓冲放大器。
常出现在VCO电路得输出端。
原理图常用缩写
原理图常用缩写很多，掌握了解这些缩写对我们分析电路帮助很大。
下面，介绍在手机中较常使用的一些英文符号，供分析电路和维修时参考。
A／D：或ADC: 模数转换。
AC：交流。
ADDRESS：地址线。
ADC-DRIVE:自动功率检测AF：音频。
AFC：自动频率控制，控制基准频率时钟电路。
在GSM手机电路中，只要看到AFC字样，则马上可以断定该信号线所控制的是13MHz电路。
该信号不正常则可能导致手机不能进入服务状态，严重的导致手机不开机。
有些手机的AFC标注为VCXOCONT。
AGC：自动增益控制。
该信号通常出现在接收机电路的低噪声放大器，被用来控制接收机前端放大器在不同强度信号时给后级电路提供一个比较稳定的信号。
ALERT：告警。
属于接收音频电路，被用来提示用户有电话进入或操作错误。
ALRT：铃声电路AM:调幅。
AMP：放大器。
常用于手机的电路框图中。
AMPS：先进的移动电话系统。
ANT：天线。
用来将高频电磁波转化为高频电流或将高频信号电流转化为高频电磁波。
在电路原理图中，找到ANT，就可以很方便地找到天线及天线电路。
ANTSW：开线开关控制信号。
AOC：自动功率控制。
通常出现在手机发射机的功率放大器部分(以摩托罗拉手机比较常用)。
AOC-DRIVE：自动功率控制参考电平。
ASIC：专用应用集成电路。
在手机电路中，它通常包含多个功能电路，提供许多接口，主要完成手机的各种控制。
AUC：鉴权中心。
AUDIO：音频。
AUX：辅助。
AVCC：音频供电。
BACKLIGHT；背光。
BALUN：平衡／不平衡转换。
BAND：频段。
BAND-SELECT：频段选择。
只出现在双频手机或三频手机电路中。
该信号控制手机的频段切换。
BASEBAND：基带信号。
B+：电源。
BATT,BATTARY: 电池电压。
BAND：频段。
BCH：广播信道。
BDR：接收数据信号。
BDX：发射数据信号。
BKLT-EN：背景灯控制。
BIAS：偏压。
电路图信号和接头名称的缩写
电路图信号和接头名称的缩写OV00.01-P-1001-28SAA电路图信号和接头名称的缩写车型 221缩写名称说明(+)电源(-)接地+5 V传感器电源 (5V)15接头 1515g接头 15g [如果中央控制器区域⽹络 (CAN) 发⽣故障, 则应急运⾏] 15R接头 15R2.Batt.辅助蓄电池3.BL中间⾼位制动灯发光⼆极管 (LED)30接头 3030g接头 30g30z接头 30z30_HoStr接头 30, ⾼电流连接31接头 3133后视镜, 折拢 (+ 驾驶模式)33后视镜, 折拢 (+ 车库位置)49转向信号灯49a L左转向信号49a R右转向信号54制动灯接头 5455 L左侧雾灯55 R右侧雾灯56a远光灯56a L左侧远光灯/红外线光束56a R右侧远光灯/红外线光束56a-xenon复式氙⽓远光灯56b近光灯56b L左侧近光灯56b R右侧近光灯57 L左侧驻车灯57 R右侧驻车灯58环境照明灯58d接头 58d58L左侧⽰宽灯58R右侧⽰宽灯61接头 61 (信号输出)87接头 87AAV活性炭过滤器切断阀AB (-)⽓囊接地AB St2 +⽓囊第 2 级 (正级)AB St2 -⽓囊第 2 级 (接地)AB-St1 +⽓囊第 1 级 (正级)AB-St1 -⽓囊第 1 级 (接地)AB1, BF+乘客侧部⽓囊第 1 级 +AB1, BF-乘客侧部⽓囊第 1 级 -AB1, FA+驾驶员侧部⽓囊第 1 级 +AB1, FA-驾驶员侧部⽓囊第 1 级 -AB2, BF+乘客侧部⽓囊第 2 级 +AB2, BF-乘客侧部⽓囊第 2 级 -AB2, FA+驾驶员侧部⽓囊第 2 级 +AB2, FA-驾驶员侧部⽓囊第 2 级 -ABHRM右后轴车⾝加速度传感器接地ABHRS右后轴车⾝加速度传感器信号ABHRV右后轴车⾝加速度传感器电源ABVLS左前轴车⾝加速度传感器信号ABVRM左右前轴车⾝加速度传感器接地ABVRV左右前轴车⾝加速度传感器电源AGT排⽓温度AIS ser.AIS, 连续AKF净化阀ACSR [AKSE]⼉童座椅⾃动识别系统Ant-Contr.Uant - 控制Ant. Bt蓝⽛天线Ant. ETC电⼦收费系统 (ETC) 天线Ant. GPS全球定位系统 (GPS) 天线Drive train CAN传动系统控制器区域⽹络 (CAN)Drive train LIN传动系统局域互联⽹ (LIN)Drive train sensor CAN传动系统传感器控制器区域⽹络 (CAN) Audio-GND⾳频接地Audio-L左侧⾳频Audio-R右侧⾳频Audio-Shield⾳频 - 屏蔽Austemp +车外温度 (+)Austemp -车外温度 (-)AUX GND AUX 接地Left AUX AUX ⾳频输⼊, 左声道Right AUX AUX ⾳频输⼊, 右声道AUX Sh AUX 屏蔽AUX-SUPPLY AUX 供电 [电机 2 的 0.5 V 电源 (正极)] A_P_ZUE1点⽕信号 1, ⽓缸 1 的点⽕线圈A_P_ZUE2点⽕信号 2, ⽓缸 2 的点⽕线圈A_P_ZUE3点⽕信号 3, ⽓缸 3 的点⽕线圈A_P_ZUE4点⽕信号 4, ⽓缸 4 的点⽕线圈A_P_ZUE5点⽕信号 5, ⽓缸 5 的点⽕线圈A_P_ZUE6点⽕信号 6, ⽓缸 6 的点⽕线圈A_P_ZUE7点⽕信号 7, ⽓缸 7 的点⽕线圈A_P_ZUE8点⽕信号 8, ⽓缸 8 的点⽕线圈A_S_SLV 1⼆次空⽓阀A_T_DCM节⽓门促动器电机 (负)A_T_DCP节⽓门促动器电机 (正)A_T_NWSA1右⽓缸列排⽓凸轮轴调节器A_T_NWSA2左⽓缸列排⽓凸轮轴调节器A_T_NWSE1右⽓缸列进⽓凸轮轴调节器A_T_NWSE2左⽓缸列进⽓凸轮轴调节器A_U_5VG1M5V 的传感器电源 1BAV_12V制动辅助系统阀门, ⾼侧BAV_A制动辅助系统阀门, 低侧BL制动灯Bl-L左转向信号Bl-R右转向信号BLA制动灯开关, 输出BPA_L增压压⼒调节器促动 (O_T_BPA_L)BSL-L左侧制动灯/尾灯发光⼆极管 (LED)BSL-R右侧制动灯/尾灯发光⼆极管 (LED)C摄像机 1 接地 CV+CAK, BF乘客侧碰撞响应式 (NECK-PRO) 头枕CAK, FA驾驶员侧碰撞响应式 (NECK-PRO) 头枕CAN-A H远程信息处理控制器区域⽹络 (CAN) ⾼电平线CAN-A L远程信息处理控制器区域⽹络 (CAN) 低电平线CAN-A Sh远程信息处理控制器区域⽹络 (CAN) 显⽰屏CAN-B H车内控制器区域⽹络 (CAN) ⾼电平线CAN-B L车内控制器区域⽹络 (CAN) 低电平线CAN-C H传动系统控制器区域⽹络 (CAN) 低电平线CAN-C L传动系统控制器区域⽹络 (CAN) 低电平线CAN-D H诊断控制器区域⽹络 (CAN) ⾼电平线CAN-D L诊断控制器区域⽹络 (CAN) 低电平线CAN-E H底盘控制器区域⽹络 (CAN) ⾼电平线CAN-E L底盘控制器区域⽹络 (CAN) 低电平线CAN-E Sh底盘控制器区域⽹络 (CAN) 屏CAN-F H中央控制器区域⽹络 (CAN) ⾼电平线CAN-F L中央控制器区域⽹络 (CAN) 低电平线CAN-F low frequency中央控制器区域⽹络 (CAN) 显⽰屏CAN-G H前端控制器区域⽹络 (CAN) ⾼电平线CAN-G L前端控制器区域⽹络 (CAN) 低电平线CAN-H H车辆动态控制器区域⽹络 (CAN) ⾼电平线CAN-H L车辆动态控制器区域⽹络 (CAN) 低电平线CAN-Sen H后部传感器控制器区域⽹络 (CAN) ⾼电平线CAN-Sen L后部传感器控制器区域⽹络 (CAN) 低电平线CEN +中央喇叭 +CEN -中央喇叭 -Center -左后环绕 -Center+左后环绕 +CLK +时钟 +CLK -时钟 -Clock +循环 1 ⾼Clock -循环 1 低Crash out, dig数字碰撞输出端 (美国版)Crash Sig.碰撞信号CV复合摄像机 1 CVData数据Data +数据_+Data -数据_-Data H⾼数据Data L低数据Data-RLS数据 (⾬量传感器, 光线传感器)DCM节⽓门促动器电机 (负极)DCM节⽓门促动器 1 的电极 (负)DCP节⽓门促动器 (正极)DCP节⽓门促动器 1 电机 (正)DFHL_M左后转速传感器接地DFHL_S左后转速传感器信号DFHR_M右后转速传感器接地DFHR_S右后转速传感器信号DFK旋转锁销触点DFVL_M左前转速传感器接地DFVL_S左前转速传感器信号DFVR_M右前转速传感器接地DFVR_S右前转速传感器信号Diag.诊断Diagnostic CAN诊断控制器区域⽹络 (CAN) DK1左⽓缸列的翻转活门位置传感器 1DK2左⽓缸列的翻转活门位置传感器 2DKI节⽓门电位计 2 的信号 1DKP节⽓门促动器 2 电机 (正)DRS凸轮轴传感器信号DRV +调压阀供电DS节⽓门促动器下游的进⽓歧管压⼒DS, BF+乘客侧压⼒传感器 +DS, FA+驾驶员侧压⼒传感器 +DS, HL +左后压⼒传感器 +DS, HR+右后压⼒传感器 +DSLF-L左侧空⽓滤清器的压⼒传感器DSLF-R右侧空⽓滤清器的压⼒传感器DSLL节⽓门促动器上游的进⽓歧管压⼒DZ-N2发动机转速 N2DZ-N3转速 N3ECO动⼒转向泵压⼒释放阀EKA-A进⽓⼝关闭促动EKP燃油泵EKP燃油泵继电器EKP+燃油泵 +EKP-燃油泵 -EKPR燃油泵继电器EKP_Lauf燃油泵的促动ETC冷却液节温器加热元件EUV-DK翻转活门促动器的电⼦转换阀 (EUV) EV1喷油嘴 1EV1喷油嘴输出级 1, ⽓缸 1EV10_ZYL 12⽓缸 12 的喷油嘴EV11_ZYL 8⽓缸 8 的喷油嘴EV12_ZYL 10⽓缸 10 的喷油嘴EV1_ZYL 1⽓缸 1 的喷油嘴EV2喷油器 2EV2喷油嘴输出级 2, ⽓缸 4EV2_ZYL 5⽓缸 5 的喷油嘴 (A_P_EV2_ZYL 5) EV3喷油嘴 3EV3喷油嘴 5EV3喷油嘴输出级 3, ⽓缸 3 (A_P_EV3) EV3_ZYL 3⽓缸 3 的喷油嘴 (A_P_EV3_ZYL 3) EV4喷油嘴 4EV4喷油嘴输出级 4, ⽓缸 6 (A_P_EV4) EV4_ZYL 6⽓缸 6 的喷油嘴 (A_P_EV4_ZYL 6) EV5喷油嘴输出级 5, ⽓缸 2 (A_P_EV5) EV5_ZYL 2⽓缸 2 的喷油嘴 (A_P_EV5_ZYL 2) EV6喷油嘴 6EV6喷油嘴输出级 6, ⽓缸 5 (A_P_EV6) EV6_ZYL 4⽓缸 4 的喷油嘴 (A_P_EV6_ZYL 4) EV7喷油嘴 7EV7_ZYL 7⽓缸 7 的喷油嘴 (A_P_EV7_ZYL 7) EV8喷油嘴 8EV8_ZYL 11⽓缸 11 的喷油嘴 (A_P_EV8_ZYL 11) EV9_ZYL 9⽓缸 9 的喷油嘴 (A_P_EV9_ZYL 9)E_A_IP1S节⽓门电位计 1 的信号E_A_IP2S节⽓门电位计 2 的信号E_A_KS1A爆震传感器信号 A, 右⽓缸列E_A_KS1B爆震传感器信号 B, 左⽓缸列E_A_KS2A爆震传感器信号 A, 右⽓缸列E_A_KS2B爆震传感器信号 B, 左⽓缸列E_A_TMOT1冷却液温度传感器信号E_F_KWGA曲轴传感器信号E_F_KWGB曲轴传感器接地E_F_NWGA1右⽓缸列排⽓凸轮轴调节器E_F_NWGA1右⽓缸列排⽓凸轮轴调节器E_F_NWGA2左⽓缸列排⽓凸轮轴传感器E_F_NWGA2左⽓缸列排⽓凸轮轴传感器E_F_NWGE1右⽓缸列进⽓凸轮轴传感器E_F_NWGE1右⽓缸列进⽓凸轮轴传感器E_F_NWGE2左⽓缸列进⽓凸轮轴传感器E_F_NWGE2左⽓缸列进⽓凸轮轴传感器Vehicle dynamics CAN车辆动态控制器区域⽹络 (CAN) Chassis CAN底盘控制器区域⽹络 (CAN) FAN发动机风扇FBAS GND FBAS A 接地 (倒车摄像机)FBAS GND FBAS B 接地 (倒车摄像机)FBAS Sig.FBAS A 信号 (AUX)FBAS Sig.FBAS B 信号 (AUX)FH-high⾼ FHFH-Mot +FH 电机 (+⾼)FH-low低 FHFRB (+)脚坑照明电源FRB-VL左前脚坑照明FRB-VR右前脚坑照明Front end CAN前端控制器区域⽹络 (CAN)GK 1预热塞 1GK 2预热塞 2GK 3预热塞 3GK 4预热塞 4GK 5预热塞 5GK 6预热塞 6GK 7预热塞 7GK 8预热塞 8GK L左侧安全带触点GK R右侧安全带触点GND接地GPS全球定位系统 (GPS)GPS Sh全球定位系统 (GPS) 屏蔽GSS, BF乘客侧座椅安全带锁扣开关GSS, FA驾驶员侧座椅安全带锁扣开关GST, BF+乘客侧锁扣安全带紧急拉紧器 +GST, BF-乘客侧锁扣安全带紧急拉紧器 -GST, FA+驾驶员侧锁扣安全带紧急拉紧器 +GST, FA-驾驶员侧锁扣安全带紧急拉紧器 -GTK-L左侧安全带舒适性佩戴控制GTK-R右侧安全带舒适性佩戴控制GUS, HL+左后安全带紧急拉紧器 +GUS, HL-左后安全带紧急拉紧器 -GUS, HR+右后安全带紧急拉紧器 +GUS, HR-右后安全带紧急拉紧器 -GUTK +安全带舒适性佩戴装置供电GUV-Sen.安全带锁传感器H +霍尔传感器, 转向柱向上/向下HAL +左后轴减震阀供电HAL V1左后轴减震阀, 阀 1HAL V2左后轴减震阀, 阀 2HAR +右后轴减震阀供电HAR V1右后轴减震阀, 阀 1HAR V2右后轴减震阀, 阀 2HAV加热器切断阀HD-AS⾏李箱盖外部开关HFM sequential 热膜式空⽓质量流量传感器 1multipoint fuel injection/ignition system1HFM 2热膜式空⽓质量流量传感器 2HFM-L Sig热膜式多点顺序燃料喷射/点⽕系统信号, 左⽓缸列HFM-R Sig热膜式多点顺序燃油喷注/点⽕系统信号, 右⽓缸列HFM-Ref参考信号 (温度)HFM1热膜式空⽓质量流量传感器 (传感器接地)HL +左后车门模块扬声器 +HL-左后车门模块扬声器 -RR主继电器HR+右后车门模块扬声器 +HR-右后车门模块扬声器 -HS霍尔传感器, 后排侧车窗遮阳帘HS +霍尔传感器, 靠背供电 / 信号HS -霍尔传感器接地HS 1霍尔传感器 1HS 2霍尔传感器 2HS-UB霍尔传感器供电HSK-Bel⼿套箱照明INJ H⾼侧喷油器的促动INJ L低侧喷油器的促动InjVH11喷油器的促动, ⾼侧⽓缸 111 InjVH12喷油器的促动, ⾼侧⽓缸 12 2 InjVH13喷油器的促动, ⾼侧⽓缸 13 3 InjVH21喷油器的促动, ⾼侧⽓缸 21 4 InjVH22喷油器的促动, ⾼侧⽓缸 22 5 InjVH23喷油器的促动, ⾼侧⽓缸 23 6 InjVL11喷油器的促动,低侧⽓缸 111 InjVL12喷油器的促动, 低侧⽓缸 12 2 InjVL13喷油器的促动, 低侧⽓缸 13 3 InjVL21喷油器的促动, 低侧⽓缸 21 4 InjVL22喷油器的促动, 低侧⽓缸 22 5 InjVL23喷油器的促动, 低侧⽓缸 23 6 Interior CAN车内控制器区域⽹络 (CAN)ION2离⼦电流 1 (E_A_ION2)ION2离⼦电流 2 (E_A_ION2)ION3离⼦电流 3 (E_A_ION3)ION4离⼦电流 4 (E_A_ION4)IP1S节流阀电位计 1 信号IP2S节流阀电位计 2 信号IPM节流阀电位计传感器接地IRL-HL左侧车内照明 FLIRL-HR右侧车内照明 FLISM智能伺服模块 (ISM) 紧急路径促动KDP计量泵KISI-Mot +⼉童安全门锁电机关闭 (+)KLB 12 12V空调总线_12V_输出KLB Data空调总线数据KLB GND空调总线_接地KOMPS E-⽹络补偿器KS1-Sig爆震传感器 1 信号 (右前)KS1A爆震传感器信号 A, 右⽓缸列KS1B爆震传感器信号 B, 右⽓缸列KS2-Sig爆震传感器 2 信号 (右后)KS2A爆震传感器信号 A, 左⽓缸列KS2B爆震传感器信号 B, 左⽓缸列KS3-Sig爆震传感器 3 信号 (左前)KS4-Sig爆震传感器 4 信号 (左后)KSDS +燃油压⼒传感器 + (电源供应 5V) KSDS -燃油压⼒传感器 -KSDS Sig.燃油压⼒传感器信号KSP (+)电动燃油泵促动 (继电器)KS_M爆震传感器信号 B, 右⽓缸列KS_S爆震传感器信号 A, 左⽓缸列KTS Sig燃油温度传感器信号KWDGA曲轴传感器KWDGB曲轴传感器 (参考)KWG曲轴传感器信号KWG -曲轴传感器接地KWG Sig曲轴传感器信号KWS Sig曲轴传感器信号KWTF Sig冷却液温度传感器信号KWTHS 3 盘式节温器KZL-L左侧车牌灯KZL-R右侧车牌灯LDS Sig增压压⼒传感器信号LED发光⼆极管Steering LIN转向机构局域互联⽹ (LIN)LIN局域互联⽹ (LIN) 总线LIN A1中央操作单元 (ZBE) 局域互联⽹ (LIN)LIN B1前车门局域互联⽹ (LIN)LIN B2后车门局域互联⽹ (LIN)LIN B3上部控制⾯板局域互联⽹ (OBF LIN)LIN B4后侧信号采集及促动控制模组 (SAM) 局域互联⽹ (LIN) LIN B5⾃动空调局域互联⽹ (KLA-LIN)LIN C1传动系统局域互联⽹ (LIN)LIN E1转向机构局域互联⽹ (LIN)LIN bus LIN 总线LIN bus +局域互联⽹ (LIN) 总线_12V_输出LIN bus -局域互联⽹ (LIN) 总线接地LIN bus data局域互联⽹ (LIN) 总线数据LIN bus battery voltage局域互联⽹ (LIN) 总线电源Left-hand drive vehicle, 左侧阅读灯 FLleft rearLeft-hand drive vehicle, 右侧阅读灯 FLright rearLeft-hand drive vehicle, L左侧阅读灯Left-hand drive vehicle, R右侧阅读灯LLTF Sig增压空⽓温度传感器信号 (I_A_IATS2)LRH +⽅向盘加热器 (接地)LRH -⽅向盘加热器 (正极)LS +扬声器 +LS -扬声器 -LS1解锁开关触点 1LS1VK-R催化转换器上游的右侧氧传感器 1LS2解锁开关触点 2LS2HK催化转换器中的氧传感器信号, 左⽓缸列LS2VK-L催化转换器上游的左侧氧传感器LSCA1-L氧传感器 1, 补偿电流LSCA2_L氧传感器 2, 补偿电流 (左侧)LSCP1-L氧传感器 1, 左侧泵电流LSCP2_L氧传感器 2, 泵电流 (左侧)LSH K1三元催化转换器 (TWC) 1 的氧传感器加热器LSH K2三元催化转换器 (TWC) 2 的氧传感器加热器LSH1-L氧传感器加热器 1LSH1HK催化转换器中的氧传感器加热器, 右⽓缸列LSH2HK催化转换器中的氧传感器加热器, 左⽓缸列LSH2_L氧传感器加热器 2 (左侧)LSHK三元催化转换器 (KAT) 中的氧传感器, 右⽓缸列LSHK催化转换器中的氧传感器信号, 右⽓缸列LSHK(-)催化转换器下游的氧传感器, 标准接地LSHK-L催化转换器下游的左侧氧传感器LSHK-R催化转换器下游的右侧氧传感器LSHKVK1催化转换器系统上游的氧传感器加热器, 右⽓缸列 (A_T_LSHKVK1) LSHVK1-R催化转换器上游的右侧氧传感器加热器LSHVK2催化转换器系统上游的氧传感器加热器, 左⽓缸列LSHVK2-L催化转换器上游的左侧氧传感器加热器LSIK催化转换器中的氧传感器接地, 左⽓缸列LSK催化转换器上游的氧传感器, 左⽓缸列LSU1A-R催化转换器上游的氧传感器, 右⽓缸列 (微调电阻器)LSU1P-R催化转换器上游的氧传感器, 右⽓缸列 (泵电流)LSU1Vm催化转换器上游的氧传感器, 右⽓缸列 (虚拟接地)LSU2IA-L催化转换器上游的氧传感器, 左⽓缸列 (微调电阻器)LSU2IP-L催化转换器上游的氧传感器, 左⽓缸列 (泵电流)LSU2UN-L催化转换器上游的氧传感器, 左⽓缸列 (Nernst 电压)LSU2Vm催化转换器上游的氧传感器, 左⽓缸列 (虚拟接地)LSVK催化转换器上游的氧传感器标准接地LSVN1-L氧传感器 1, Nernst 电压LS_A解锁开关中央旋塞LUES发动机风扇 [脉冲宽度调制 (PWM) 信号]Lüf. (-)风扇输出单元接地LUS1UN-R催化转换器上游的氧传感器, 右⽓缸列 (Nernst 电压) LVDS-nf屏幕接⼝, 低电压差动信号 (LVDS) Mic. +麦克风 +Mic. -麦克风 -Mic. 1麦克风 1+Mic. 接地麦克风接地Mic. Out麦克风输出Mic. Sh麦克风屏Mic.1麦克风 1Mic.2麦克风 2Mic.3麦克风 3Mic.4麦克风 4Mic.Out Sh麦克风输出屏MLS +转向柱电机 +MLS -转向柱电机 -MOST媒体定向系统传输 (MOST)MOST in媒体定向系统传输 (MOST) 接收器输⼊MOST out媒体定向系统传输 (MOST) 发射器输出Motor +电机 (+)Engine电机 (-)MRLY主继电器Mute收⾳机静⾳M_R_IPM传感器接地, 节⽓门电位计M_R_SENM1传感器接地 1M_R_SENM2传感器接地 2NC未分配NHLM左后轴⽔平传感器接地NHLS左后轴⽔平传感器信号NHLV左后轴⽔平传感器供电NHRM后轴⽔平⾼度传感器接地NHRM右后轴⽔平传感器接地NHRS右后轴⽔平传感器信号NHRS 1后轴⽔平⾼度传感器信号NHRV右后轴⽔平传感器供电NHRV后轴⽔平⾼度传感器供电NSL NSL (后雾灯)NSL-L左后雾灯NSL-R右后雾灯NVLM左前轴⽔平传感器接地NVLS左前轴⽔平传感器信号NVLV左前轴⽔平传感器供电NVRM右前轴⽔平传感器接地NVRS右前轴⽔平传感器信号NVRV右前轴⽔平传感器供电NWAE2左⽓缸列排⽓凸轮轴传感器NWG-Sig凸轮轴传感器信号NWGA-L左⽓缸列排⽓凸轮轴传感器NWGA-R右⽓缸列排⽓凸轮轴调节器NWGA1右⽓缸列排⽓凸轮轴调节器NWGE-L左⽓缸列进⽓凸轮轴传感器NWGE-R右⽓缸列进⽓凸轮轴传感器NWGE1右⽓缸列进⽓凸轮轴传感器NWGE2左⽓缸列进⽓凸轮轴传感器NWG_M传感器接地 1NWHG1凸轮轴传感器, 右侧发动机⽓缸列NWS凸轮轴位置NWSA 1右⽓缸列排⽓凸轮轴调节器NWSA 2左⽓缸列排⽓凸轮轴调节器NWSA-L左⽓缸列排⽓凸轮轴调节器NWSA-R右⽓缸列排⽓凸轮轴调节器NWSE 1右⽓缸列进⽓凸轮轴调节器NWSE 2左⽓缸列进⽓凸轮轴调节器NWSE-L左⽓缸列进⽓凸轮轴调节器NWSE-R进⽓凸轮轴定位器, 右⽓缸列NW_G_M位置传感器, 接地OBF LIN上部控制⾯板局域互联⽹ (OBF LIN) OCS-Sig机油液位开关信号Oil level机油液位开关Oil temperature机油温度传感器OSS机油液位开关PFBHLM左后轴压⼒传感器接地PFBHLM右前轴压⼒传感器接地PFBHLS左后轴压⼒传感器信号PFBHLS右前轴压⼒传感器信号PFBHLV左后轴压⼒传感器供电PFBHLV右前轴压⼒传感器供电PFBHRM右后轴压⼒传感器接地PFBHRS右后轴压⼒传感器信号PFBHRV右后轴压⼒传感器供电PFBVLM左前轴压⼒传感器接地PFBVLS左前轴压⼒传感器信号PFBVLV左前轴压⼒传感器供电PML_12V车速感应转向系统 (SPS) 供电 (12 V) PML_A车速感应转向系统 (SPS) 促动Power功率ProgKey ProgKey-Psd (星形键)PSYSM压⼒传感器接地PSYSS压⼒传感器信号PSYSV压⼒传感器供电PVHLS左后轴柱塞阀促动PVHLV左后轴柱塞阀 + (上升) 供电PVHRS右后轴柱塞阀促动PVHRV右后轴柱塞阀 + (上升) 供电PVVLS左前轴柱塞阀促动PVVLV左前轴柱塞阀 + (上升) 供电PVVRS右前轴柱塞阀促动PVVRV右前轴柱塞阀 + (上升) 供电PWG (-)踏板值传感器接地PWG (-)踏板值传感器电位计 1 接地PWG (-)踏板值传感器电位计 2 接地PWG-Sig踏板值传感器信号PWG-Sig1踏板值传感器电位计 1 信号PWG-Sig2踏板值传感器电位计 2 信号PWM冷却风扇的促动QBMM横向加速度传感器接地QBMS横向加速度传感器信号QBMV横向加速度传感器供电REF 1参考信号 (温度, 频率接⼝), 热膜式多点顺序燃油喷注/点⽕系统 (HFM-SFI) 1 RES3节⽓门电位计 2 的信号 2 Reset复位按钮Resv.局域互联⽹ (LIN) 总线数据反馈RFL⽆线电遥控中央门锁系统 (倒车灯)RFL-L左侧倒车灯RFL-R右侧倒车灯RKPS增压器继电器促动RKPV增压器继电器供电RX+RX+RX-RX-RXD DEBUG RXDS左侧 FL 按钮S右侧 FL 按钮S +U 形后部传感器S1 传感器 1S10 传感器 10S2 传感器 2S3 传感器 3S4 传感器 4S5 传感器 5S6 传感器 6S7 传感器 7S8 传感器 8S9 传感器 9Rear SAM LIN后侧信号采集及促动控制模组 (SAM) 局域互联⽹ (LIN) SB +座椅通风供电 (+)SB -座椅通风供电 (接头 31)SB, BF+乘客侧侧部⽓囊 +SB, BF-乘客侧侧部⽓囊SB, FA+驾驶员侧侧部⽓囊 +SB, FA-驾驶员侧侧部⽓囊 -SB, HL-左后侧部⽓囊 -SB, HR+右后侧部⽓囊 +SB, HR-右后侧部⽓囊 -SB,HL+左后侧部⽓囊 +SB-L +左侧座椅通风的控制电压SB-R +右侧座椅通风的控制电压Screen-Side屏侧SDVS进⽓节⽓门促动SDVV进⽓节⽓门供电SENM传感器接地SENM1传感器接地 1SENM2传感器接地 2Shield屏蔽SHK +加热式座垫供电 (接头 30)SHK -加热式座垫供电 (接头 31)SHL +靠背加热器供电 (接头 30)SHL -靠背加热器供电 (接头 31)Sig.信号Sig. Ant. Fond中央后部天线信号Sig. Ant. MK中央控制台天线信号Sig. Ant. door L 左侧车门天线信号Sig. Ant. door R右侧车门天线信号Sig. H控制通道⾼Sig. LL控制通道低Sig. RF RF 信号SL-li左侧尾灯SL-re右侧尾灯SLP⼆次空⽓泵 1 的继电器SLP1⼆次空⽓泵继电器 (A_S_SLP1)SLV⼆次空⽓泵继电器促动SLV⼆次空⽓阀SLW太阳能转换器 (SLW) 的局域互联⽹ (LIN)SP1设定值电位计 1 传感器接地 (油门踏板模块) (M_R_SP1) SP1M传感器接地, 设定点电位计 1 SP1S信号, 设定点电位计 1SP2设定值电位计 2 (油门踏板模块) (M_R_SP2)SP2S信号, 设定点电位计 2SPHLS左后轴柱塞⽌回阀促动SPHLV左后轴柱塞⽌回阀供电SPHRS右后轴柱塞⽌回阀促动SPHRV右后轴冲杆⽌回阀供电Mirror L左侧复式氙⽓后视镜Mirror R右侧复式氙⽓后视镜SRDS Sig进⽓管压⼒传感器信号 (E_A_DS) SRU进⽓歧管转换SS_BF乘客侧前排侧部⽓囊传感器 (B 柱) SS_FA驾驶员侧前排侧部⽓囊传感器 (B 柱) Steuerltg-Lüf风扇转速控制STR起动机继电器STR1起动锁⽌继电器模块STRT起动锁⽌继电器模块SU/SUV1进⽓歧管转换阀SUB1+副低⾳扬声器线圈 1 +SUB1-副低⾳扬声器线圈 1 -SUB2+副低⾳扬声器线圈 2 +SUB2-副低⾳扬声器线圈 2 -SURHL +左后环绕声扬声器 +SURHL -左后环绕声扬声器 -SURHR +右后环绕声扬声器 +SURHR -右后环绕扬声器 -SUV电⼦转换阀减速空⽓阀 (A_S_SUV) SVS-Mot +电动关闭功能电机 (开启 +)SVS-Mot +电动关闭功能电机 (关闭 +)SVVLS左前轴柱塞⽌回阀促动SVVLV左前轴柱塞⽌回阀供电SVVRS右前轴柱塞⽌回阀促动SVVRV右前轴柱塞⽌回阀供电WAF -1开关_1WAF -3开关_3WAF -4开关_4WAF -6开关_6SWP1 Sig设定值电位计 1 信号 (油门踏板模块) SWP2 Sig设定值电位计 2 信号 (油门踏板模块) Tankg -燃油液位传感器 1 接地Tankg 1燃油液位传感器 1 模拟信号Tankg 2燃油液位传感器 2 模拟信号TANS进⽓温度传感器Tele-Start W 总线Telematics CAN远程信息处理控制器区域⽹络 (CAN) TEV净化阀促动TG-HL左后车门拉⼿信号TG-HR右后车门拉⼿信号TG-VL左前车门拉⼿信号TG-VR右前车门拉⼿信号THS冷却液节温器TK_BF前排乘客车门车门触点TK_FT驾驶员车门触点 (旋转锁销, FT) TMOT冷却液温度传感器信号Rear door LIN后车门局域互联⽹ (LIN)Front door LIN前车门局域互联⽹ (LIN)TV1天线 TV1TV2天线 TV2TV3天线 TV3TV4天线 TV4TX+TX+TX-TX-TXD DEBUG TXDTXD电⼦收费系统 (ETC) TX (发射器)TXD RS232 V24_TxDTZS-Mot +附加车门锁, 电机UB电源UFS, BF乘客侧最前⾯的传感器UFS, FA驾驶员侧最前⾯的传感器UIP5V 传感器供电, 节⽓门电位计UIP节⽓门实际数值电位计供电 (A_U_UIP) USP1设定值电位计 1 电源供应USV辅助加热器 (STH) 转换阀VAL1左前轴减震阀, 阀 1VAL2左前轴减震阀, 阀 2VALV左前轴减震阀供电VAR1右前轴减震阀, 阀 1VAR2右前轴减震阀, 阀 2VARV右前轴减震阀供电VC VCVideo in视频输⼊Video-C视频 - CVideo-GND视频接地Video-Y视频 - YVKPS放泄阀促动VKPV放泄阀供电VL +左前车门模块扬声器 +VL -左前车门模块扬声器 -VLS1+左前车门模块低⾳, 线圈 1 +VLS1 -左前车门模块低⾳, 线圈 1 -VLS2+左前车门模块低⾳, 线圈 2 +VLS2 -左前车门模块低⾳, 线圈 2 -VR+右前车门模块扬声器 +VR-右前车门模块扬声器 -VRS1+右前车门模块低⾳, 线圈 1 +VRS1 -右前车门模块低⾳, 线圈 1 -VRS2+右前车门模块低⾳, 线圈 2 +VRS2 -右前车门模块低⾳, 线圈 2 -VSA进⽓道关闭促动 (O_T_VSA)VSPS中央储存器蓄电池充电阀促动VVLS左后轴⽔平阀促动VVLS左前轴⽔平阀促动VVLV⽔平阀和中央储存器蓄电池充电阀供电VVRS右侧⽔平阀促动Wake-up唤醒WB, VL+左前车窗⽓囊 +WB, VL-左前车窗⽓囊 -WB, VR+右前车窗⽓囊 +WB, VR-右前车窗⽓囊 -WBS-In危险警告闪烁器开关接通WBS-LED危险警告闪烁器开关发光⼆极管 (LED) WBS-Out危险警告闪烁器开关关闭WGV1废⽓旁通阀WTS Sig⽔温传感器信号ZAMHR右后轴加速度传感器接地ZAMVL左前轴加速度传感器接地ZAMVL右前轴加速度传感器接地ZASHR右后轴加速度传感器信号ZASVL左前轴加速度传感器信号ZASVL右前轴加速度传感器信号ZAVHR右后轴加速度传感器供电ZAVVL右前轴加速度传感器供电ZAWL左前轴加速度传感器供电COU [ZBE] LIN中央操作单元 (ZBE) 局域互联⽹ (LIN) ZDSPM中央储存器蓄电池压⼒传感器接地ZDSPS中央储存器蓄电池压⼒传感器信号ZDSPV中央储存器蓄电池压⼒传感器供电Central CAN中央控制器区域⽹络 (CAN)ZUE 7点⽕信号 7, ⽓缸7 的点⽕线圈ZUE 8点⽕信号 8, ⽓缸 8 的点⽕线圈ZUE1点⽕信号 1, 点⽕线圈, ⽓缸 1ZUE10_ZYL 12点⽕缸 12, 1 号⽕花塞ZUE11_ZYL 8点⽕缸 8, 1 号⽕花塞ZUE12_ZYL 10点⽕缸 10, 1 号⽕花塞ZUE1_ZYL 1点⽕缸 1, 1 号⽕花塞ZUE2点⽕信号 2, 点⽕线圈, ⽓缸 4ZUE2_ZYL 5点⽕缸 5, 1 号⽕花塞ZUE3点⽕信号 3, ⽓缸 3ZUE3_ZYL 3点⽕缸 3, 1 号⽕花塞ZUE4点⽕信号 4, 点⽕线圈, ⽓缸 6ZUE4_ZYL 6点⽕缸 6, 1 号⽕花塞ZUE5点⽕信号 5, 点⽕线圈, ⽓缸 2ZUE5_ZYL 2点⽕缸 2, 1 号⽕花塞ZUE6点⽕信号 6, 点⽕线圈, ⽓缸 5ZUE6_ZYL 4点⽕缸 4, 1 号⽕花塞ZUE7_ZYL 7点⽕缸 7, 1 号⽕花塞ZUE8_ZYL 11点⽕缸 11, 1 号⽕花塞ZUE9_ZYL 9点⽕缸 9, 1 号⽕花塞ZV-Mot +中央锁⽌电机ZV1点⽕偏移信号 1ZV2点⽕偏移信号 2ZW1-Sig点⽕改变信号 1ZW2-Sig点⽕改变信号 2。
奔驰电路图信号和接头名称的缩写
OV00.01-P-1001-28EAA电路图信号和接头名称的缩写缩写名称注释( - ) SH接地 (后部传感器)( - ) SV接地 (前部传感器)(+)电源(+)SH后部传感器供电(+)SV前部传感器供电(-)接地12V12 V 电源15R转换正极, 位于点火位置 1, 2 和 315R(1)电路 15R(1)30电池电压, 正极 (持续正极)30g转换正极, 受保险丝保护30z电路 30 1 级输入31到蓄电池负极或接地的直接回馈线路33后视镜, 折拢 (+ 驾驶模式)33后视镜, 折拢 (+ 车库位置)49L左侧转向信号灯49R右侧转向信号灯50起动机控制 (直接)54制动灯55L左侧雾灯55R右侧雾灯56a远光灯56a L左侧远光灯56a R右侧远光灯56b近光灯56b L左侧近光灯56b R右侧近光灯56L左侧停车灯/驻车灯56R右侧停车灯/驻车灯58示廓灯, 尾灯, 牌照灯和仪表照明灯58d可变仪表/开关照明58L左侧侧灯58R右侧侧灯5V5V电源55VKMD制冷剂压力传感器供电87输入 (电路 87)87F电路 87 F [新自动变速箱 (NAT) 控制单元]87M87 发动机电控系统1st cyl.气缸 1 预热塞信号2nd cyl.气缸 2 预热塞信号3rd cyl.气缸 3 预热塞信号4th cyl.气缸 4 预热塞信号5th cyl.气缸 5 预热塞信号6th cyl.气缸 6 预热塞信号A KJS氧传感器 1 加热器的促动A-ZME共轨直接喷注燃油系统高压泵的促动A-ZME油量控制阀的促动AAV活性炭过滤器 - 切断阀AB1, BF+乘客侧部气囊第 1 级 +AB1, BF-乘客侧部气囊第 1 级 -AB1, FA+驾驶员侧部气囊第 1 级 +AB1, FA-驾驶员侧部气囊第 1 级 -AB2, FA+驾驶员侧部气囊第 2 级 +AB2, FA-驾驶员侧部气囊第 2 级 -AHK OK球型接口已锁止信号AHK n.i.O球型接口未锁止信号ACSR [AKSE]前排乘客座椅儿童座椅自动识别系统Act.促动信号Ant.天线信号Ant. Bt蓝牙天线Ant. GPS全球定位系统 (GPS) 天线Ant. NOT紧急呼叫天线AP ULK+空气内循环阀促动器 +AP ULK-空气内循环阀促动器 -ARS废气再循环调节器的促动AS氧传感器加热AS SLV二次空气泵阀门/空气喷射ASS LED防拖车保护反馈ASS-OFF"防拖车保护关闭" 信号AT车外气温传感器AT ZUE1点火线圈 1AT ZUE2点火线圈 2AT ZUE3点火线圈 3AT ZUE4点火线圈 4AUX GND AUX 接地Left AUX AUX 音频输入, 左声道Right AUX AUX 音频输入, 右声道AUX Sh AUX 屏蔽A_EKA进气口关闭促动A_KEH曲轴箱通风系统加热器A_LDR增压压力调节器的促动A_S_DK电动转换阀翻转活门促动器BBV HR右后制动摩擦片磨损传感器信号BBV VR右前制动摩擦片磨损传感器信号BFS制动液开关BLA制动灯促动BLS_H制动灯开关, 高BLS_L制动灯开关, 低BLS_M制动灯开关接地BSL-L左侧制动灯/尾灯BSL-R右侧制动灯/尾灯BSS位同步接口 (双向)BTN打开/关闭信号C摄像机 1 接地 CV+CAK, BF乘客侧碰撞感应式 (NECK-PRO) 头枕CAK, FA驾驶员侧碰撞感应式 (NECK-PRO) 头枕CAN A H远程信息处理控制器区域网络 (CAN) 高电平线CAN A L远程信息处理控制器区域网络 (CAN) 低电平线CAN B H车内控制器区域网络 (CAN) 高电平线CAN B L车内控制器区域网络 (CAN) 低电平线CAN C H发动机舱控制器区域网络 (CAN) 总线, 高电平线CAN C L发动机舱控制器区域网络 (CAN), 低电平线CAN D H诊断控制器区域网络 (CAN) 高电平线CAN D L诊断控制器区域网络 (CAN) 低电平线CAN E H底盘控制器区域网络 (CAN) 高电平线CAN E L底盘控制器区域网络 (CAN) 低电平线CAN G H前端控制器区域网络 (CAN) 高电平线CAN G L前端控制器区域网络 (CAN) 低电平线CAN H H车辆动态控制器区域网络 (CAN) 高电平线CAN H L车辆动态控制器区域网络 (CAN) 低电平线CAN I H传动系统传感器控制器区域网络 (CAN) 高电平线CAN I L传动系统传感器控制器区域网络 (CAN) 低电平线CAN K H多功能控制器区域网络 (CAN) 高电平线CAN K L多功能控制器区域网络 (CAN) 低电平线Clock +循环 1 高Clock -循环 1 低Crash碰撞信号Crash out, analog模拟碰撞输出端Crash out, dig数字碰撞输出端 (美国版)CTS in CTS 信号CV复合摄像机 1 CVD换档杆位置 D 的功能照明Data数据Data 0+数据频道 0 +Data 0-数据频道 0 -Data 1+数据频道 1 +Data 1-数据频道 1 -Data 2+数据频道 2 +Data 2-数据频道 2 -Rear data后部局域互联网 (LIN) 数据 (LIN 数据, 后部操作)MRM data转向柱模块局域互联网 (LIN) 数据 (LIN 数据, 发动机舱) DCM节气门促动器电机 (负)DCP节气门促动器 1 电机 (正)DF HL M左后转速传感器接地DF HL S左后转速传感器信号DF HR M右后转速传感器接地DF HR S右后转速传感器信号DF VL M左前转速传感器接地DF VL S左前转速传感器信号DF VR M右前转速传感器接地DF VR S右前转速传感器信号Diag.诊断DK1右气缸列翻转活门的位置传感器DK2左气缸列翻转活门的位置传感器DRV调压阀的促动DS 进气歧管压力传感器信号DS, BF+乘客侧压力传感器 +DS, BF-前排乘客压力传感器 -DS, FA+驾驶员侧压力传感器 +DS, FA-驾驶员侧压力传感器 -DS, HL +左后压力传感器 +DS, HL -左后压力传感器 -DS, HR+右后压力传感器 +DS, HR-右后压力传感器DST油箱压力传感器信号DZ-N2发动机转速 N2DZ-N3转速 N3EA氧传感器信号EA HFM热膜式空气质量流量传感器信号EA LDS增压压力传感器信号EA TANS进气温度信号EA UDS环境压力传感器信号ECO 12V ECO 阀 12VECO A ECO 阀 (-)ATA防盗警报系统 (EDW) 信号EF HFM1热膜式空气质量流量传感器信号EF REF1热膜式空气质量流量传感器参考信号EKP电动燃油泵的促动EV 1气缸 1 喷油嘴EV 2气缸 2 喷油嘴EV 3气缸 3 喷油嘴EV 4气缸 4 喷油嘴EV1喷油嘴输出级 1, 气缸 1EV2喷油嘴输出级 2, 气缸 4EV3喷油嘴输出级 3, 气缸 3 (A_P_EV3)EV4喷油嘴输出级 4, 气缸 6 (A_P_EV4)EV5喷油嘴输出级 5, 气缸 2 (A_P_EV5)EV6喷油嘴输出级 6, 气缸 5 (A_P_EV6)ExT1催化转换器上游的排气温度传感器 1 信号EXT2催化转换器下游的排气温度传感器 2 信号EXTS1左侧氧化催化转换器中的排气温度信号EXTS2压缩机上游的排气温度信号 T3E_ATF1催化转换器上游的废气温度传感器信号E_A_KS1A爆震传感器信号 A, 右气缸列E_A_KS1B爆震传感器信号 B, 左气缸列E_A_KS2A爆震传感器信号 A, 右气缸列E_A_KS2B爆震传感器信号 B, 左气缸列E_DPF压差传感器信号E_HFM1热膜式多点顺序燃料喷射/点火系统信号, 左气缸列E_HFM2热膜式多点顺序燃油喷注/点火系统信号, 右气缸列E_P3废气压力传感器信号E_RDS燃油压力传感器信号E_T1进气温度传感器信号E_T1_1左气缸列进气温度信号 (HFM)E_T1_2右气缸列进气温度信号 (HFM)FH H电动车窗升起FH T电动车窗降下FL尾灯的促动FLWTR液位开关信号 (仅在燃油品质较差的国家)FM1/AM FM1/AM 天线信号FM2FM2天线信号GND接地GR鼓风机调节器的促动GS, BF+前排乘客安全带紧急拉紧器 +GS, BF -前排乘客安全带紧急拉紧器 -GS, FA+驾驶员安全带紧急拉紧器 +GS, FA -驾驶员安全带紧急拉紧器 -GS, HL+左后安全带紧急拉紧器 +GS, HL-左后安全带紧急拉紧器 -GS, HR+右后安全带紧急拉紧器 +GS, HR-右后安全带紧急拉紧器 -GSS HL左后座椅安全带锁扣开关GSS HM后部中间座椅安全带锁扣开关GSS HR右后座椅安全带锁扣开关GSS, BF乘客侧座椅安全带锁扣开关GSS, FA驾驶员侧座椅安全带锁扣开关G_WLS液位开关接地H Side高侧HAV加热器切断阀HFE行李箱盖锁止元件HL +左后车门扬声器 +HL-左后车门扬声器 -RR主继电器HR+右后车门扬声器 +HR-右后车门扬声器 -HS 1霍尔传感器 1 信号HS 2霍尔传感器 2 信号HS(+)霍尔传感器电源HS(-)霍尔传感器接地HV_HS(+)HV 霍尔传感器供电HV_HS(-)HV 霍尔传感器接地HV_motor +HV 电机 (+开启)HV_Mot-HV 电机 (-开启)About ICall 按钮Info LED ICall 发光二极管 (LED)INJ H高侧喷油器的促动INJ L低侧喷油器的促动IP1S节流阀电位计 1 信号IP2S节流阀电位计 2 信号IPM节流阀电位计传感器接地IRS LED车内保护系统反馈IRS-OFF"车内保护系统关闭" 信号I_WLS液位开关信号KB, FA+驾驶员膝部气囊 +KB, FA-驾驶员膝部气囊 -KHZ冷却液节温器加热元件的促动KMD制冷剂压力KP燃油泵的促动KS1-Sig.爆震传感器信号 1KS2-Sig.爆震传感器信号 2KTS Sig.燃油温度传感器信号KUP1离合器开关信号KUP2互锁开关信号 (美国版)KWDGA曲轴传感器KWDGB曲轴传感器 (参考)KWGA曲轴传感器信号L Side低侧LED发光二极管LHP动力转向泵信号LIN局域互联网 (LIN) 总线LIN 1仪表板局域互联网 (LIN)LIN 2雨刮器/车顶局域互联网 (LIN)LIN A1中央操作单元 (ZBE) 局域互联网 (LIN)LIN B1前车门局部互联网 (LIN)LIN B2后车门局域互联网 (LIN)LIN B3上部控制面板局域互联网 (OBF LIN)LIN B4后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN)LIN B5左车门局域互联网 (LIN)LIN B6右车门局域互联网 (LIN)LIN B7车载电气系统局域互联网 (LIN)LIN B8恒温控制局域互联网 (LIN)LIN C1传动系统局域互联网 (LIN)LIN E1转向机构局域互联网 (LIN)LL L左侧阅读灯 12VLL R右侧阅读灯 12VLLTF Sig.增压空气温度传感器信号 (I_A_IATS2)LS IA氧传感器信号LS IP氧传感器泵电流LS UN氧传感器 Nernst 电压LS VM氧传感器接地LS2HK催化转换器中的氧传感器信号, 左气缸列LSCA1催化转换器上游的氧传感器的补偿电流LSCP1催化转换器上游的氧传感器的泵电流LSH1 催化转换器上游的氧传感器加热器信号LSH1HK催化转换器中的氧传感器加热器, 右气缸列LSH2HK催化转换器中的氧传感器加热器, 左气缸列LSHK催化转换器中的氧传感器信号, 右气缸列LSHU1氧传感器加热器, 通用氧传感器控制传感器LSHVK1催化转换器上游的氧传感器加热器, 右气缸列 (A_T_LSHKVK1) LSHVK2催化转换器上游的氧传感器加热器, 左气缸列LSIK左侧催化转换器和右气缸列中的氧传感器接地LSK催化转换器上游的氧传感器, 左气缸列LSU1A催化转换器上游的氧传感器, 右气缸列 (微调电阻器) LSU1N氧传感器控制传感器, 通用氧传感器信号LSU1P催化转换器上游的氧传感器, 右气缸列 (泵电流) LSU1S氧传感器泵电流LSU1UN催化转换器上游的氧传感器, 右气缸列 (Nernst 电压) LSU1US氧传感器微调电阻器 LSU1LSU1Vm氧传感器虚拟接地, 通用氧传感器LSU1Vm催化转换器上游的氧传感器, 右气缸列 (虚拟接地) LSU2Ia催化转换器上游的氧传感器, 左气缸列 (微调电阻器) LSU2Ip催化转换器上游的氧传感器, 左气缸列 (泵电流) LSU2UN催化转换器上游的氧传感器, 左气缸列 (Nernst 电压) LSU2Vm催化转换器上游的氧传感器, 左气缸列 (虚拟接地) LSVG1接地 (催化转换器上游的氧传感器)LSVN1电流测量, 催化转换器上游的氧传感器LUES发动机风扇 [脉冲宽度调制 (PWM) 信号]LV_HS(+)LV 霍尔传感器供电LV_HS(-)LV 霍尔传感器接地LV_Mot+LV 电机 (+ 前)LV_Mot-LV 电机 (- 前)HRA大灯光程调节M (+)进气节气门电机 +M (-)进气节气门电机 -Mic. +麦克风 +Mic. -麦克风 -Mic. 1+ 31-180麦克风 1+Mic. 2+麦克风 2+MK+头枕电机 (+ 上)ML HFM线路接地, 热膜式空气质量流量传感器ML+座椅靠背马达 (+ 前)ML/K靠背/头枕电机 (前/上)MLS转向柱入/出电机 (+ 入), 上/下 (+ 上)MLS, H转向柱上/下电机 (- 上)MLS, V转向柱入/出电机 (- 入)MOST媒体定向系统传输 (MOST)MOST in媒体定向系统传输 (MOST) 接收器输入MOST out媒体定向系统传输 (MOST) 发射器输出Motor +电机 (+)Engine电机 (-)MR氧传感器接地MR HFM 热膜式空气质量流量传感器信号接地MR HFM1热膜式空气质量流量传感器 (传感器接地)MR UDS环境压力传感器接地MR ULKP接地 (空气内循环阀电位计)Mute静音M_ATF1催化转换器上游的废气温度传感器接地M_DPF压差传感器接地O换档杆位置 N 的功能照明NC未分配NSL车后雾灯NSL-L左后雾灯NSL-R右后雾灯NTC负温度系数 (NTC) 电阻信号NV_HS(+)NV 霍尔传感器供电NV_HS(-)NV 霍尔传感器接地NV_Mot+NV 电机 (+ 开启)NV_Mot-NV 电机 (- 开启)NWAE2左气缸列排气凸轮轴传感器NWG-Sig.凸轮轴传感器信号NWGA1右气缸列排气凸轮轴调节器NWGE1右气缸列进气凸轮轴传感器NWGE2左气缸列进气凸轮轴传感器NWG_M传感器接地 1NWG_M2传感器接地 2NWHGSA排气凸轮轴信号NWHGSE进气凸轮轴信号NWSA 1右气缸列排气凸轮轴调节器NWSA 2左气缸列排气凸轮轴调节器NWSE 1右气缸列进气凸轮轴调节器NWSE 2左气缸列进气凸轮轴调节器NWVA2排气凸轮轴位置信号NWVE2进气凸轮轴位置调节器信号Oil temp.机油温度传感器信号OSS机油液位开关信号P换档杆位置 P 的功能照明SPS 12V速度感应动力转向阀 12VSPS A速度感应动力转向阀 (-)Poti (+)节气门位置传感器电源供应Poti (-)进气节流接地Pot. sig.进气节流信号R/P-S (+)R/P 锁止电磁阀 (正)R/P-S (-)R/P 锁止电磁阀 (接地脉冲)R换档杆位置 R 的功能照明RDS油轨压力传感器信号REG净化阀return_line前排乘客座椅占用和安全带张紧传感器的反馈RFL倒车灯RFL-L左侧倒车灯RFL-R右侧倒车灯RSS OFF RSS 关闭 +RSS ON RSS 开启 +RTS On RTS 信号RS控制阀RX电话 RX (输出)RX In ETC RX 信号 (输入)S 1 V前部传感器 1S 10 H后部传感器 10S 2 V前部传感器 2S 3 V前部传感器 3S 4 V前部传感器 4S 5 V前部传感器 5S 6 V前部传感器 6S 7 H后部传感器 7S 8 H后部传感器 8S 9 H后部传感器 9SB, BF+乘客侧侧部气囊 +SB, BF-乘客侧侧部气囊SB, FA+驾驶员侧侧部气囊 +SB, FA-驾驶员侧侧部气囊 -SB, HL-左后侧部气囊 -SB, HR+右后侧部气囊 +SB, HR-右后侧部气囊 -SB,HL+左后侧部气囊 +SBE前排乘客座椅占用识别传感器SENM1油箱压力传感器接地 1SH (+)后视镜加热装置电源供应SH (-)后视镜加热装置接地Shield保护板SH_High后部传感器控制器区域网络 (CAN) 高电平SH_Low后部传感器控制器区域网络 (CAN) 低电平S_GB玻璃破损传感器Sig.信号SL-li左侧尾灯SL-re右侧尾灯SLP二次空气泵 1 的继电器SLV二次空气阀SND LID 传感器信号SOS Ecall 按钮SOS LED Ecall 发光二极管 (LED)SP1M踏板值传感器 1 传感器接地SP1S踏板值传感器 1 信号SP2M踏板值传感器 2 传感器接地SP2S踏板值传感器 2 信号SS_BF+前排乘客前排侧部气囊传感器 +SS_BF-前排乘客前排侧部气囊传感器 -SS_FA+驾驶员前排侧部气囊传感器 +SS_FA-驾驶员前排侧部气囊传感器 -STR起动机继电器SUV1进气歧管转换阀SV自动变速箱 (AT) 换档阀SV_High前部传感器, 控制器区域网络 (CAN) 高电平SV_Low前部传感器, 控制器区域网络 (CAN) 低电平SV_M1上/下后视镜调节 (+ 上)SV_M1M2后视镜调节 M1/M2SV_M2左/右侧后视镜调节 (+ 左)TG L左侧燃油液位传感器TG R右侧燃油液位传感器THS冷却液节温器Touch control (+)触动式向上控制功能Touch control (-)触动式向下控制功能Touch control (Ground)触动式控制功能传感器, 接地Touch control (plus)触动式控制功能传感器正极TMOT冷却液温度传感器信号TV-GND接地TV-In L电视音频信号, 右声道TV-In R电视音频信号, 左声道TV-RX电视数据输出单元TV-TX电视数据输入TX电话 TX (输入)TX On ETC TX 信号 (输出)TX Out车辆信息通信系统 (VICS) TX 信号 (输出) TZS-Mot +附加车门锁, 电机UB电源UFS, BF+前排乘客前上部传感器 +UFS, BF-前排乘客前上部传感器 -UFS, FA+驾驶员侧最前面的传感器 +UFS, FA-驾驶员侧最前面的传感器 -ULKP1空气内循环阀电位计 1 信号ULKP2空气内循环阀电位计 2 信号U_DPF压差传感器供电U_PWG1踏板值传感器供电Video in视频信号 YVideo sig.视频信号 CVideo-GND视频接地VL +左前车门扬声器 +VL -左前车门扬声器 -VR+右前车门扬声器 +VR-右前车门扬声器 -Wake-up接通信号WB, VL+左前车窗气囊 +WB, VL-左前车窗气囊 -WB, VR+右前车窗气囊 +WB, VR-右前车窗气囊 -WH (+)后部警告元件供电WH ( - )后部警告元件接地WH ( Data )后部警告元件信号white TDCall 按钮WS LED TDCall 发光二极管 (LED) WTS Sig.水温传感器信号WV(+)前部警告元件供电WV( - )前部警告元件接地WV ( Data )前部警告元件信号ZUE 1点火信号 1, 点火线圈, 气缸 1 ZUE 2点火信号 1, 点火线圈, 气缸 4 ZUE 3点火信号 3, 气缸 3ZUE 4点火信号 4, 点火线圈, 气缸 6 ZUE 5点火信号 5, 点火线圈, 气缸 2 ZUE 6点火信号 6, 点火线圈, 气缸 5 CL 中央锁止机构ZV Ant.中央锁止机构天线模块信号ZV-Mot +中央锁止电机。
电路图常用英文缩写大全
电路图常用英文缩写大全UREGISTERED未注册SW开关UI用户接口BSIC专用集成电路BAND频段BAND-SEL频段选择/切换BUFFER缓冲放大器BUS通信总线DET检测Circuit Diagram电路原理图Blick Diagram方框图PCB板图LayoutPCB元件分布图Receiver收信机Transmitter发信机Interface界面,电子电路基础知识２,接口Power Supply电源系统射频电路A模拟信号AFC自动频率控制AGC自动增益控制APC/AOC自动功率控制AGND模拟地ANT天线ANTSW天线切换开关AM调幅BPF带通滤波器CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔DCS-CS发射机控制信号:控制TXVCO与I/Q调制器FILFTER滤波器Gen Out信号发生器GAIN增益GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Second第二混频信号PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCOVHFVCO甚高频/中频VCOSHFVCO专用射频VCO(NOKIA)VCO 压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO主振荡器(Motorola)MIX混频器Anternna天线RFConnector射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lionear Receicer直接变换的线性接收机Carrier载波调制POWCONTROL功率控制POWLEV功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDAT频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX 发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助AVCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用) Base band基带(信号)BDR接收数据信号CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola手机) DEINTERLEARING 去交织DECIPHRIG解秘I同相支路I/O输入/输出MODEM调制解调器MCLK主时钟MDM调制解调器(Motorola手机)MISO主机输入从机输出(Motorola)MOD调制信号MODIN调制I信号负MODIP调制I信号正MODQN调制Q信号负MODQP调制Q信号正MOSI主机输出从机输入(Motorola) PCM脉冲编码调制Q uadrature modulalion正交调制Q 正交支路SMOC数字信号处理器WATCHDOG看门狗信号WDG看门狗(维持信号电压)A/DC模拟信号到数字信号的转换AF音频信号CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号D/AC数字信号到模拟信号的转换DDI数据接口电路EMOD Demodu Laticon解调DSP数字信号处理器FBUS处接通信接口信号线MCLK主时钟MOD调制MOEM调制解调器DMPD/PH相位比较器PLL锁相环PURX复位信号(NOKIA) SLEEPCLK睡眠时钟LCDCLK显示器时钟ab》地址总线accessorier》配件adc》模拟到数字的转换afc》自动频率控制agc》自动增益控制aged》模拟地afms》来自音频信号alarm》告警ant》天线antsw》天线开关atms》到移动台音频信号base》三极管基极batt+》电池电压b+》内电路工作电压buzz》蜂鸣器cdma》码分多址control》控制cpu》中央处理器d》数字dac》数字到模拟的转换d b》数据总线dcin》外接直流电愿输入dgnd》数字地dtms》到数据信号dfms》来数据信号dsp》数字信号处理器emitter》三极管发射极en》使能etacs》增强的全接入通信系统ext》外部的feed back》反馈fdma》频分多址fh》跳频fl》滤波器fm》调频from》来自于gain》增益gnd》地hook》外接免提状态i》同相支路if》中频int》中断i/o输入输出ictrl》供电电流大小控制端led》发光二极管loop fliter》环路滤波器lspctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器（暂存）ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syndat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA模拟AB地址总线ACCESSORRIER配件ADC（A/O）模拟到数字的转换ADDRESS BUS地址总线AFC自动频率控制AGC自动增益控制AGND模拟地AFMS来音频信号ALARM告警ALEV自动电平ALC自动电平控制AM调幅AMP放大器ANT天线ANT/SW天线开关APC自动功率控制ARFCH绝对信道号AFPCB音频电路板ATMS到移动台音频信号ASIC专用接口集成电路AST-DET饱和度检测AUC身份鉴定中心AUDIO音频CCDMA码分多址CONTROL控制CPU中央处理器CIRCCITY整机COLLECTOR集电极CALL呼叫CARD卡CEPT欧洲邮电管理委员会CH信道CHAGCER充电器CHECK检查CLK时钟COL列CP脉冲、泵CS片选EEMITTER发射极EN使能ENAB使能ETACS增强的全接入通信系统EXT外部EL发光ERASABLE可擦的Earph耳机EEPROM电擦除可编程只读存储器EPROM电编程只读存贮器EIR设备号寄存器EN使能、允许、启动EXT外部II同相支路IF中频INT中断I/O输入/输出ICTRL供电电流大小控制端IC集成电路IMEI国际移动设备识别码IN输入INSERT CARD插卡ISDN综合业务数字网MMCLK主时钟MIC话筒MOD调制信号MODIP调制I信号正MODIN调制I信号负MODQP调制Q信号正MODQN调制Q信号负MUTE静音MIXER SECOND第二混频信号MF陶瓷滤波器MCC移动国家码MENU菜单MDM调制解调MIX混合MS移动台MSC移动交换中心MSK最小移频键控MSIN移动台识别码MSRN漫游NNAM号码分配模块NC空、不接NO NETWORK无网络QQ正交支路RRAM随机存储器REF参考、基准RESET复位RF射频RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI 接收信号强度指示RX接收RXON接收开RXIFP接收中频信号正RXIFN接收中频信号负RF PCB射频板RACH随机接入信道RD读RFI射频接口ROM只读存储器ROW行RSSI场强RXVCO收信压控振荡器TTDMA时分多址TEMP温度监测TXVCO发信压控振荡器TP测试点TX发信TX EN发送使能TXON发送开TACS全接入移动通信系统TCH话音通道TEST测试TRX收发信机TXC发信控制TX-IF发信中频WWATCH DOG看门狗WCDMA宽带码分多址WD-CP看门狗脉冲WDOG看门狗WR写。
电路原理图英文缩写
电路原理图英文缩写一、常用控制接口EN：Enable，使能。
使芯片能够工作。
要用的时候，就打开EN脚，不用的时候就关闭。
有些芯片是高电平使能，有些是低电平使能，要看元器件的数据手册才知。
CS：Chip Select，片选。
芯片的选择。
通常用于发数据的时候选择哪个芯片接收。
例如一根SPI总线可以挂载多个设备，DDR总线上也会挂载多颗DDR内存芯片，此时就需要CS来控制把数据发给哪个设备，一般为低电平有效，也就是/CS表示。
RST：Reset，重启。
有些时候简称为R或者全称RESET。
也有些时候标注RST_N，表示Reset信号是拉低生效。
INT：Interrupt，中断。
中断的意思，就像你正睡觉的时候有人把你摇醒了，或者你正看电影的时候女朋友来了个电话，在处理器中非常常用的一个功能，与“查询”功能相对应。
PD：Power Down，断电。
断电不一定非要把芯片的外部供电给断掉，如果芯片自带PD脚，直接拉一下PD脚，也相当于断电了。
摄像头上会用到这根线，因为一般的摄像头有3组供电，要控制三个电源直接断电，不如直接操作PD脚来的简单。
（在USB Type-C接口中有一个Power Delivery也叫PD，跟这个完全不一样，不要看错了。
）CLK：Clock，时钟。
时钟线容易干扰别人也容易被别人干扰，Layout的时候需要保护好。
对于数字传输总线的时钟，一般都标称为xxx_xCLK，如SPI_CLK、SDIO_CLK、I2S_MCLK（Main Clock）等。
对于系统时钟，往往会用标注频率。
如SYS_26M、32K等。
标了数字而不标CLK三个字，也是无所谓的，因为只有时钟才会这么标。
CTRL：control，控制。
写CONTROL太长了，所以都简写为CTRL，或者有时候用CMD （Command）。
SW：Switch，开关。
信号线开关、按键开关等都可以用SW。
PWM：脉宽调制，通过在一根输出信号线上输出不同占空比的脉冲信号达到传递能量/信息的目的，比如可以控制电机的转速、加一个RC构成DAC电路、开关稳压控制器中也常通过PWM来达到稳压的目的。
专注收集的电工常用电子电路图符号英文缩写
电工常用电子电路图符号英文缩写（实用）电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F电工电子电路图符号英文缩写大全熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电工电子电路图符号英文缩写大全电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM A电流AD模拟-数字转换器ADC模拟-数字转换器ADR地址AFM附加频率修正AG自动化装置AIN模拟量输入AOP高级操作面板AOUT模拟量输出ASIC专用集成电路ASP模拟量给定值ASVM非对称空间矢量调制AC交流AUT自动ACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BCC块校验字符BCD二-十进制编码BI开关量连接器输入BICO开关量连接器/连接器BO开关量连接器输出BOP基本操作面板BRK 制动BK 黑BL 蓝BW 向后C 控制C调试CB通信板CCW逆时针CDS命令数据组CW 顺时针CCW 逆时针CI连接器输入CM配置管理CMD命令CO连接器输出CO/BO连接器输出/开关量连接器输出COM公共端（连接到常开或常闭触点上的端子）COM-Link通信链路CT调试、准备运行CT恒转矩CUT调试、运行、准备运行CW顺时针DAC数字-模拟转换器DC直流（电）DDS传动数据组DIN数字量输入DIP开关DOUT数字量输出DS传动装置状态DA数字-模拟转换器D 延时(延迟)D 差动D 数字D 降DC 直流DEC 减E 接地EEC欧洲经济共同体EEPROM电可擦可编程只读存储器ELCB漏电保护断路器EM 紧急EMC电磁兼容性EMF电动势EMI电磁干扰ESB等效电路F 快速FB 反馈FW 正，向前FAQ经常问到的问题FB功能块FCC磁通电流控制FCL快速电流限制FF固定频率FFB自由功能块FOC磁场定向控制FSA框架尺寸AGSG入门指南GUI ID 全局唯一性标识符GN 绿HIW 主实际值HSW 主给定值HTL 高阈值逻辑H 高I/O 输入/输出IBN 调试IGBT 绝缘栅双极型晶体管IND 变址IN 输入INC 增IND 感应JOG 点动KIB 动能缓冲LCD 液晶显示器LED 发光二极管LGE 长度L 左L 限制L 低LA 闭锁MHB 电动机抱闸MM4 第4代MICROMASTER变频器MOP 电动电位器M 主M 中M 中间线MAN 手动NC 常闭NO 常开NPN 负-正-负N 中性线OPI 使用说明书OFF 断开ON 接通(闭合)OUT 输出PDS 电气传动系统PID PID（比例-积分-微分）调节器PKE 参数IDPKW 参数ID值PLC 可编程序调节器PLI 参数表PNP 正-负-正POT 电位器PPO 参数过程数据对象PTC 正温度系数PWE 参数值PWM 脉宽调制PX 功率扩展PZD 过程数据P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护QC 快速调试RAM 随机访问存储器RCCB 剩余电流断路器RCD 剩余电流保护装置RFG 斜坡函数发生器RFI 无线电频率干扰RPM 转/分，每分钟转数R 记录R 右R 反RD 红色RST 复位RES 备用RUN 运转SCL 定标SDP 状态显示屏SLVC 无传感器矢量控制STW 控制字STX 正文开始SVM 空间矢量调制S 信号ST 启动SET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步TTL 晶体管-晶体管逻辑T 温度T 时间TE 无噪音(防干扰)接地USS 通用串行接口VC 矢量控制Vdc 直流中间回路电压VT 可变转矩V 真空V 速度V 电压WH 白YE 黄ZSW 状态字ZUSW 附加给定值。
电路中常用的英文缩写汇总
电路中常用的英文缩写汇总A／D：模数转换。
AC：交流。
ADDRESS：地址线。
AF：音频。
AFC：自动频率控制，控制基准频率时钟电路。
在GSM电路中，只要看到AFC字样，则马上可以断定该信号线所控制的是13MHz电路。
该信号不正常则可能导致不能进入服务状态，严重的导致不开机。
有些AFC标注为VCXOCONT。
AGC：自动增益控制。
该信号通常出现在接收机电路的低噪声放大器，被用来控制接收机前端放大器在不同强度信号时给后级电路提供一个比较稳定的信号。
ALERT：告警。
属于接收音频电路，被用来提示用户有电话进入或操作错误。
ALRT：铃声电路。
AMP：放大器。
AMPS：先进的移动电话系统。
ANT：天线。
用来将高频电磁波转化为高频电流或将高频信号电流转化为高频电磁波。
在电路原理图中，找到ANT，就可以很方便地找到天线及天线电路。
ANTSW：开线开关控制信号。
AOC：自动功率控制。
通常出现在发射机的功率放大器部分。
AOC-DRIVE：自动功率控制参考电平。
ASIC：专用应用集成电路。
在电路中，它通常包含多个功能电路，提供许多接口，主要完成各种控制。
AUC：鉴权中心。
AUDIO：音频。
AUX：辅助。
AVCC：音频供电。
BACKLIGHT；背光。
BALUN：平衡／不平衡转换。
BAND：频段。
BAND-SELECT：频段选择。
只出现在双频或三频电路中。
该信号控制频段切换。
BASEBAND：基带信号。
B+：电源。
BATT：电池电压。
BAND：频段。
BCH：广播信道。
BDR：接收数据信号。
BDX：发射数据信号。
BKLT-EN：背景灯控制。
BIAS：偏压。
被用来控制功率放大器或其他相应的电路。
BOOT：屏蔽罩。
BRIGHT：发光。
BS：基站。
BSC：基站控制器。
BSEL：频段切换。
BTS：基站收发器。
BSI：电池尺寸。
，若该信号不正常，会导致不开机。
BUFFER：缓冲放大器。
常出现在VCO电路的输出端。
BUS：通信总线。
