(完整版)判断电路的连接方式

一、辨别串、并联电路：“擦来擦去法”：擦掉任意一个用电器，若其它用电器也不工作，则这这些用电器串联；若其它用电器不受影响仍然工作则这用电器为并联．1.简单正规的电路图的判断：2.形变类的电路图的判断：3.开关变化引起电路图的变化判断：例1：在图中，当闭合开关时，灯泡为：（）A. 串联B. 并联后与串联C. 并联D. 串联后与并联解析：假设把灯拆除，当闭合开关S1、S2时，电流由电源正极流出经a点、开关S1到达c点，在c点分为两股，一股流过到达d点，另一股流过经到达d点，最后在d点汇合成一股流回电源负极，都能正常工作；同理拆除后，其余两盏灯均能正常工作，因此是并联的。

所以答案为C。

二、有电表类的电路辨析：如果电路中有电流表或电压表，则可以去掉它们。

去掉的方法为：电压表所在位置视为断路（因电压表内阻很大，几乎无电流通过---相当于开路）；电流表所在位置用导线连接起来（因电流表内阻很小，电阻可视为零---相当于一根导线）。

例2：请分析下图中电路的连接方式。

解析：将电压表“擦除”，用导线代替电流表，则电路的等效图为：·这样很方便的判断电路的连接方式了。

三、判断电流表的测量对象：1. 断开电流表，用电器因断路不能工作例3：如图，试判断电流表分别测量哪些灯泡的电流。

解析：当断开A3时，L3断路，故A3测的是L3的电流。

当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。

当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例4：如图所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？解析：首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A1时，三灯断路，故A1测的是三灯并联的总电流。

当断开A2时，如下图，L1、L2被短路，故A2测的是L1、L2两灯并联的电流。

当断开A3时，如下图，L2、L3被短路，故A3测的是L2、L3两灯并联的电流。

识别串并联电路的4种方法

识别串并联电路的4种方法1.使用定义法识别串并联电路：若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路：从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。

由“节点法”可知，导线的a端和c端看成一个点，导线的b端和d端看成一个点，这样L1、L2和L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如下图所示。

如何判断电路短路或断路

如何判断电路短路或断路判断电路短路或断路是电工工程师和电子技术人员在工作中经常遇到的问题。

通过正确的方法和仪器，可以快速准确地判断出电路的短路或断路位置，从而进行维修和修复工作。

本文将介绍几种常见的判断电路短路或断路的方法。

一、视觉观察法（目测法）通过目测法可以初步判断电路是否存在短路或断路的情况。

常见的短路现象包括线路熔断、烧焦、烧黑等情况，可以通过肉眼观察电路的外观来判断。

断路现象通常表现为线路断开、剥落、松动等，也可以通过目测法判断。

二、万用表法万用表是测量电路参数和判断电路短路或断路的常用工具。

使用万用表测试电路时，需要注意以下几个步骤：1.关闭电路电源，确保电路处于断开状态。

2.将万用表拨至电流档位，并使其接通电路。

3.观察万用表的指针或数码显示。

如果指针或显示值为零，则说明电路是短路状态；如果指针或显示值为无穷大，则说明电路是断路状态。

三、电路追踪仪法电路追踪仪是一种常用的电路短路和断路判断工具。

使用电路追踪仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。

2.将电路追踪仪的探针一端连接到需要判断的电路的一个节点上，将另一端放置在电路的其他节点或地线上。

3.打开电路追踪仪的电源，开始进行测试。

4.通过电路追踪仪的指示灯或声音提示来判断电路的短路或断路位置。

四、热成像仪法热成像仪是一种通过红外线来检查电路的工具。

使用热成像仪判断电路短路或断路的步骤如下：1.关闭电路电源，确保电路处于断开状态。

2.打开热成像仪，对准需要检查的电路进行扫描。

3.通过热成像仪的热能图像来判断电路的短路或断路位置。

短路状态通常表现为高温区域，而断路状态则通常表现为低温区域。

五、电路分析法电路分析法是一种通过电路分析软件来判断电路短路和断路的方法。

电路分析软件能够模拟电路的工作状态，通过对电路进行分析，可以得到电压、电流等参数的数值，从而判断电路是否存在短路或断路的情况。

总结：以上是几种常见的判断电路短路或断路的方法，每种方法都有各自的特点和适用范围。

判断电路故障的五种方法及判断电路的连接方式

判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。

比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。

2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。

常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。

3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。

通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。

4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。

如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。

5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。

通过一步一步的排查，最终确定问题所在。

判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。

2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。

电流通过第一个元件，再通过第二个元件，以此类推。

3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。

电流可以选择通过其中一个路径流动。

4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。

5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。

这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。

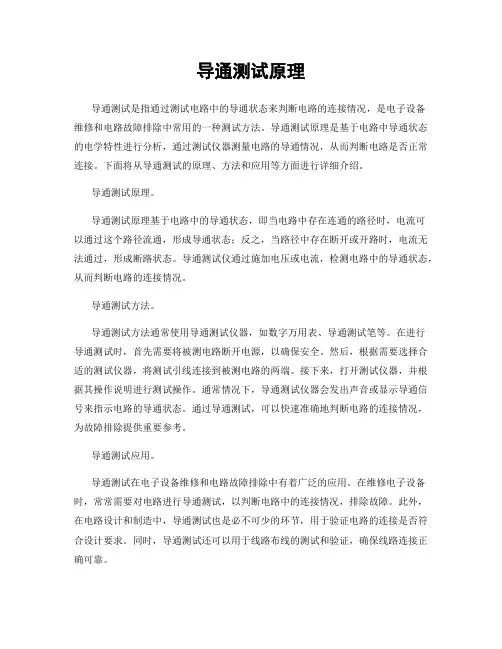

导通测试原理

导通测试原理导通测试是指通过测试电路中的导通状态来判断电路的连接情况，是电子设备维修和电路故障排除中常用的一种测试方法。

导通测试原理是基于电路中导通状态的电学特性进行分析，通过测试仪器测量电路的导通情况，从而判断电路是否正常连接。

下面将从导通测试的原理、方法和应用等方面进行详细介绍。

导通测试原理。

导通测试原理基于电路中的导通状态，即当电路中存在连通的路径时，电流可以通过这个路径流通，形成导通状态；反之，当路径中存在断开或开路时，电流无法通过，形成断路状态。

导通测试仪通过施加电压或电流，检测电路中的导通状态，从而判断电路的连接情况。

导通测试方法。

导通测试方法通常使用导通测试仪器，如数字万用表、导通测试笔等。

在进行导通测试时，首先需要将被测电路断开电源，以确保安全。

然后，根据需要选择合适的测试仪器，将测试引线连接到被测电路的两端。

接下来，打开测试仪器，并根据其操作说明进行测试操作。

通常情况下，导通测试仪器会发出声音或显示导通信号来指示电路的导通状态。

通过导通测试，可以快速准确地判断电路的连接情况，为故障排除提供重要参考。

导通测试应用。

导通测试在电子设备维修和电路故障排除中有着广泛的应用。

在维修电子设备时，常常需要对电路进行导通测试，以判断电路中的连接情况，排除故障。

此外，在电路设计和制造中，导通测试也是必不可少的环节，用于验证电路的连接是否符合设计要求。

同时，导通测试还可以用于线路布线的测试和验证，确保线路连接正确可靠。

总结。

导通测试原理基于电路中的导通状态，通过测试仪器测量电路的导通情况，从而判断电路的连接情况。

导通测试方法简单易行，广泛应用于电子设备维修、电路设计制造和线路布线等领域。

通过导通测试，可以快速准确地判断电路的连接情况，为故障排除和线路测试提供重要参考。

希望本文对导通测试原理有所帮助，谢谢阅读！。

判断电路故障的五种方法

判断电路故障的五种方法作为现代人，我们都十分依赖电器设备，但是随着使用年限的增加或者其他原因，电器设备往往也会出现各种故障，而判断电路故障是我们必须要学会的技能。

接下来，我将为大家介绍五种常见的判断电路故障的方法。

方法一：使用万用表进行电路测试万用表是一种多功能电器测试仪器，通过万用表可以快速地检测电器的各种参数，如电阻、电压、电流等。

因此，使用万用表可以快速进行电路简单故障的检测。

在使用万用表测试电路时，需要先将万用表选择到合适的测试模式，然后依次测量电路的各个部分，例如电源、开关、灯泡等，通过观察测试结果可以初步判断故障出现的位置。

方法二：通过短路检测判断故障位置当电路出现短路时，通常会发生过载保护或自动断电等现象，这时可以通过短路检测的方法来判断故障位置。

为了进行短路检测，需要拆开电路中的每个元器件，并依次进行测量，以确认到底哪个元器件出现了短路现象。

常见的短路检测方法包括使用可靠的电路测试仪进行测量，或者使用极性测试仪进行测试。

方法三：按照故障类型进行分类在日常使用过程中，电路故障种类繁多，我们可以根据故障类型进行分类。

例如：电路中断、电路短路、电路中继、元器件老化等问题，我们可以针对不同的故障类型采取不同的应对方法。

当遇到电路问题时，我们应当仔细观察故障的表现形式，并根据经验判断故障类型，然后采取相应的解决方法来解决问题。

方法四：通过电路的外观检查故障在判断电路故障时，电路的外观也是一个很重要的检查点。

当检测电路时，我们需要注意电线的颜色、线路的连接状态，是否有烧损等现象。

通常来讲，线路连接部分外露或未固定也会成为电路故障的原因之一。

因此，如果出现线路连接部分存在问题，我们可以通过拆下来后加以修复、替换等方式来解决问题。

方法五：使用专业的电器故障诊断仪器如果我们需要更加精确地判断电器故障，建议使用专业的电器故障诊断仪器。

这些仪器的检测性能和精度都较高，能够针对电器故障进行全面、深入的检测和分析。

识别串并联电路的四种方法

1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

如何判断电路中的接线错误

如何判断电路中的接线错误电路中的接线错误是电路设计与实现过程中常见的问题之一。

正确的接线对电路的正常工作至关重要，而接线错误则可能导致电路无法正常工作、短路、火灾等安全隐患。

因此，判断电路中的接线错误是非常重要的一项技能。

本文将介绍几种常见的方法和技巧，帮助读者准确判断电路中的接线错误。

一、查看接线图和原理图在判断电路接线错误之前，首先需要掌握电路的接线图和原理图。

接线图是电路的实际布线图，而原理图是电路设计者绘制的电路工作原理图，其中标明了电路元件的连接方式和电路的工作原理。

通过对比接线图和原理图，可以发现潜在的接线错误。

在比对的过程中，需要注意元件之间、元件与电源之间的连接是否一致。

例如，正极和负极是否正确连接，电阻、电容、电感等元件是否按照原理图的连接方式正确进行布线。

如果发现接线与原理图不一致的地方，很可能存在接线错误。

二、使用电路测试仪器电路测试仪器是判断电路中接线错误的有力工具之一。

常见的电路测试仪器有万用表、示波器等。

使用这些仪器可以对电路中的信号进行量测和观察，从而判断接线是否正确。

1. 使用万用表测量电阻：在电路中，电阻通常是进行电流限制和电压分压的重要组成部分。

通过万用表测量电阻，可以判断电阻的连接是否正确。

如果电阻值明显不符合预期，那么可能存在接线错误。

此外，还可以使用万用表来测试其他元件，如电容器和电感等。

2. 使用示波器观察信号波形：示波器可以显示电路中信号的波形和频率等信息。

通过观察信号波形，可以判断电路中的接线是否正确。

如果波形不符合预期，可能存在接线错误。

例如，如果期望得到一个正弦波信号，但示波器显示的是噪声信号或方波信号，那么可能存在接线错误。

三、逐一检查电路连接如果发现接线图和原理图存在差异，或者使用电路测试仪器无法准确判断接线错误，可以逐一检查电路连接。

这需要耐心和细心，逐个检查电路中的连接是否正确。

在检查过程中，可以采取以下步骤：1. 核对电路元件：检查电路中的每个元件，确保其引脚连接正确。

判断电路短接最简单方法

判断电路短接最简单方法以判断电路短路最简单的方法为话题，我们将探讨一些简单而有效的方法来判断电路中是否存在短路问题。

电路短路是指电路中两个或多个不同电位的导线或元件之间出现直接连接的情况，这会导致电流异常增大，可能引发电路故障甚至损坏设备。

我们可以使用电流表来判断电路是否发生短路。

电流表是一种能够测量电路中电流大小的仪器，可以帮助我们判断电路的工作状态。

在使用电流表之前，我们需要先将电路断电并确保电源已经关闭。

接下来，将电流表的正负极分别与电路中的两个连接点相连，再将电路通电。

如果电流表显示的数值迅速上升到一个异常高的数值，那么很有可能电路中存在短路问题。

我们可以通过观察电路中是否存在明显的焦糊或烧毁现象来判断电路是否发生短路。

当电路中发生短路时，由于电流异常增大，导线或元件可能会发生过载，产生过多的热量，进而导致焦糊或烧毁。

因此，如果我们发现电路中存在焦糊或烧毁的导线或元件，就可以初步判断电路存在短路的可能性。

我们还可以通过检查电路中的保险丝或断路器来判断是否存在短路问题。

保险丝和断路器是电路中常用的安全装置，它们在电路中起到了过载保护的作用。

当电路中发生短路时，电流会迅速增大，超过保险丝或断路器的额定电流，从而导致保险丝熔断或断路器跳闸。

因此，如果我们发现电路中的保险丝熔断或断路器跳闸，就可以初步判断电路存在短路问题。

我们还可以通过使用便携式短路探测器来判断电路是否发生短路。

短路探测器是一种能够检测电路中是否存在短路问题的便携式仪器。

使用短路探测器时，我们只需要将其接入电路中，它会通过发出声音或者亮起指示灯的方式来提示电路中是否存在短路。

这种方法简单方便，适用于各种类型的电路。

如果以上方法无法判断电路是否存在短路问题，我们可以考虑使用绝缘电阻测量仪来进行检测。

绝缘电阻测量仪是一种能够测量电路绝缘电阻的仪器，可以帮助我们判断电路中是否存在绝缘故障，包括短路。

使用绝缘电阻测量仪时，我们只需要将其接入电路中，它会通过测量电路的绝缘电阻大小来判断电路是否存在短路问题。

判断串并联的几种方法

判断串并联的几种方法
1．电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。

2．断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

3．节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。

4．观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。

5．经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。

6．定义法：根据串联、并联电路的定义直接判断。

串联电路是用电器首尾相连，然后接到电路中；并联电路是用电器的两端分别连在一起，然后接到电路中。

此法适用于较简单的电路。

识别串并联电路的四种方法

初中物理电学识别串并联电路的四种方法1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

专题16电路计算(判断用电器的连接)-上海市2024年中考复习资料汇编(培优专用)2

专题16 电路计算——判断用电器的连接一、常见题目类型这类题目的特点是，在原电路中再加一个电阻（如图1所示），或在电路M 、N 两点连接两个电阻（如图2所示）。

根据题目提供的条件，判断两个电阻的连接方式，是串联还是并联或两种情况都存在，并计算电路中的电流、电压或电阻等物理量。

二、例题分析【例题1】（2023黄浦一模）在图9所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，闭合开关S ，电流表的示数为安。

①求电源电压U 。

②在电路中再接入一个电阻R 2，电阻R 2接入前后电流表示数变化了安，求R 2的阻值。

【例题2】（2023普陀一模）在图（a ）所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，闭合开关S ，电流表示数如图（b ）所示。

① 求电源电压U 。

② 在电路中再接入标有“20欧 2安”字样的滑动变阻器R 2，在不损坏电路元件的情况下，移动滑动变阻器的滑片，电路中电流表示数最大变化范围为ΔI 。

求ΔI 及对应的R 2连接方式。

【例题3】（2023徐汇一模）在图15（a ）所示的电路中，电源电压为12伏且保持不变，电流表A 的表盘如图15（b ）所示。

现有电阻R 1，其阻值为10欧。

①若将电阻R 1接入MN 之间，闭合开关S ，求通过R 1的电流的I 。

NAS 图1 图2M （a ）（b ）S AR 1NAS 图15 M （a ）（b ）②若将电阻R 1与标有“20Ω 2A ”字样的滑动变阻器R 2以串联或并联方式重新接入MN 之间，闭合开关S ，移动变阻器的滑片，在电路中各元件安全的情况下可使电流表示数变化量最大。

通过计算说明R 1、R 2的连接方式并求出电流表示数变化量的最大值ΔI max 。

三、综合训练1. （2023闵行一模）在如图12所示的电路中，已知电源电压为15伏，电阻R 1的阻值为10欧。

①闭合开关S ，求电流表示数。

②若此电路中再接入标有“20欧 2安”字样的滑动变阻器R 2，移动滑片到某一位置时，闭合开关S 后，发现电流表示数相比接入R 2前变化了安。

识别串并联电路的4种方法

识别串并联电路的4种方法核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。

1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。

判断电路的连接方式

一、辨别串、并联电路：“擦来擦去法”：擦掉任意一个用电器,若其它用电器也不工作,则这这些用电器串联；若其它用电器不受影响仍然工作则这用电器为并联．1.简单正规的电路图的判断：2.形变类的电路图的判断：3.开关变化引起电路图的变化判断：例1：在图中,当闭合开关时,灯泡为：A. 串联B. 并联后与串联C. 并联D. 串联后与并联解析：假设把灯拆除,当闭合开关S1、S2时,电流由电源正极流出经a点、开关S1到达c点,在c点分为两股,一股流过到达d点,另一股流过经到达d点,最后在d点汇合成一股流回电源负极,都能正常工作；同理拆除后,其余两盏灯均能正常工作,因此是并联的;所以答案为C;二、有电表类的电路辨析：如果电路中有电流表或电压表,则可以去掉它们;去掉的方法为：电压表所在位置视为断路因电压表内阻很大,几乎无电流通过---相当于开路；电流表所在位置用导线连接起来因电流表内阻很小,电阻可视为零---相当于一根导线;例2：请分析下图中电路的连接方式;解析：将电压表“擦除”,用导线代替电流表,则电路的等效图为：·这样很方便的判断电路的连接方式了;三、判断电流表的测量对象：1. 断开电流表,用电器因断路不能工作例3：如图,试判断电流表分别测量哪些灯泡的电流;解析：当断开A3时,L3断路,故A3测的是L3的电流;当断开A2时,L2、L3均断路,故A2测的是L2、L3并联的总电流;当断开A1时,L1、L2、L3全都断路,故A1测的是L1、L2、L3三灯并联的总电流;2. 断开电流表,用电器因短路不能工作例4：如图所示的电路,当开关闭合时,电流表的示数分别为和,则通过灯的电流分别为多少解析：首先判断出三个灯泡是并联的,再依次断开各电流表判断其所测电流; 当断开A1时,三灯断路,故A1测的是三灯并联的总电流;当断开A2时,如下图,L1、L2被短路,故A2测的是L1、L2两灯并联的电流;当断开A3时,如下图,L2、L3被短路,故A3测的是L2、L3两灯并联的电流;所以解得四、判断电压表的测量对象：例5:请判断下列电路中V1与V2各测哪个些用电器的电压：解析：首先判断电路的连接方式擦除法确定是串联；画成熟悉的常规电路用电器；添加电压表和电流表：例6：判断下图中,电流表和电压表分别测哪个些用电器的物理量解析：接线柱在不经过用电器、电源时,可以任意移动,将电压表的两个接线,可以分别移到电源、L1、L2的两端,表明电压同时测了电源、L1和L2的电压;例7：如图所示的电路,电压表V1和V2分别测哪一部分的电压解析：上图所示的电路可以简化成下图所示的等效电路;所以：V1测R1、R2的电压；V2测R2、R3的电压;1. 图中属于并联电路的是图A. 甲B. 乙C. 丙D. 丁2. 在图中,正确的电路是A. 甲B. 乙C. 丙D. 丁3. 在图中,闭合开关两个灯都能发光的是图A. 甲B. 乙C. 丙D. 丁4.三盏灯的电路中,熄灭其中一灯,另两灯也熄灭了,这三盏灯的连接方式A. 一定串联B. 一定并联C. 可能串联,可能混联D. 可能并联,可能混联5.在如图所示电路中,能用电流表测出L1中的电流强度的图是6.要用电流表测量通过灯L的电流,下图所示的各个电路图中,正确是A. 甲B. 乙C.丙D. 均不正确7. 如图所示电路,两灯是联的,当K′闭合,K断开时,灯L1______,灯L2______;填“不发光”或“发光”8.在图所示的电路中,只闭合S3时,能亮的灯是______,它们是______联的;闭合S1和S2时,能亮的灯是______,它们是______联的;如只要L1亮,应闭合______,断开______;同时闭合______是不允许的;○、A2○和A3○的示数分别为1.2A,0.8A和0.3A；那么通过L1的电9. 如图所示,电流表A1流强度为______A,L2中的电流强度为______A,L3中的电流强度为______A;10.在如图所示的电路中,试分析当开关分别为下述几种情况时,各盏灯能否还发光1S1、S3闭合,S2断开；2S2、S3闭合,S1断开；3S1、S2断开,S3闭合；4S1、S2、S3均断开；5S1、S2、S3均闭合;11.图中,要使L1发光,必须闭合的开关是______；要使L2发光,必须闭合的开关是______；要使L3发光,必须闭合的开关是______;12.四川内江为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯．夜晚,当有人走动发出声音时,电路接通,灯亮；经过一两分钟后,开关内部的延时装置就把电路断开,灯灭．白天,无论发出多大的声音,灯也不亮．请将图乙中的器材连成符合楼道灯要求的电路．此题要了解声光控开关基本原理,其中,光敏电阻大小和光照强度成反比,这使得光敏电阻中的芯片发出指令,白天时让光控开关处于断路状态;13．广东省如图所示,要使灯泡L1和L2组成并联电路,应A．只闭合S2 B．只闭合S3C．只闭合S1和S3 D．只闭合S2和S314．四川成都如图甲所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏灯,每盏灯的额定电压都是220V;则图乙所示电路中,与之对应的是15．江苏连云港为了生活方便,卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯;下面四幅图是小明用电池作为电源设计的四个电路模型,能满足要求的是其中A图中的S l、S2及C图中的S1为单刀双掷开关答案及解析：1. A解析：用擦来擦去法可以确定,甲为并联；乙为串联；丙为L1、L3并联,之后再跟L2串联,所以丙为混联；丁是L1与L3并联,再跟L2串联,也是混联的情况;2. D解析：甲、乙的开关闭合后,电路短路；丙中的L1被导线局部短路了;3. D解析：甲开关闭合,电源短路；乙只有L1亮,不管开关是否闭合,L2都不能发光；丙断开开关,两灯亮,闭合开关,L2被局部短路；丁两灯并联,开关在干路上;4. C解析：可能串联,三灯同时工作或同时不工作；不可能是并联,因为并联的用电器可以互不影响的独立工作,一灯的熄灭不会导致另两灯熄灭；可能是混联,比如下图,L1与L3并联后再与L2串联,属于混联,当L2熄灭后,L1与L3均不能工作;5. A解析：A是串联,电流表测了L1与L2的电流；B、C中测干路中的电流,是L1与L2的总电流；D中L1与L2并联,电流表测L2的电流;6. D解析：甲、丙中的电流表的正负接线柱接反了；乙中电流表与L并联；7. 并；不发光；发光8. L1、L2,串,L1、L2,并,S1,S2,S3,S1、S2、S39. ,,10.解析：此题突出了开关在改变和控制电路中的重要作用,强化了对通路、开路的认识;由图可知,S3在干路上,S1、S2都在支路上;当S1、S3闭合而S2断开时,L1所在的支路为开路,没有电流通过L3,这时L1和L2并联接在电源上,构成通路;因此对于1的情况,L3、L2发光,L1不发光;当S2、S3闭合而S1断开时,L2所在支路为开路,没有电流通过L2,这时L1、L3并联接在电源上,构成通路;对于2的情况,L1、L3发光,L2不发光;当S1、S2均断开而仅S3闭合时,L1、L3所在的两条支路均为开路,这时仅L3通过S3与电源连接,形成通路;故对于3的情况,仅L3发光,L2和L1都不发光;当S1、S2、S3均断开时,三盏灯所在支路均为开路,均无电流通过,所以对于4的情况,L1、L2和L3都不发光;当S1、S2、S3均闭合时,三盏灯所在支路均为通路,可见对于5的情况,L1、L2、L3都发光;、S3；S1、S3；S3;12.解析：声控开关中装的是声敏电阻,这种电阻阻值大小与声音有关：当有声音时,它的阻值会变小；当没有声音时,它的阻值会变大；光控开关中装的是光敏电阻,这种电阻阻值大小与光照强度有关：当有光时,它的阻值会变大；当没有光时,它的阻值会变小；因为我们白天不需要灯光,无论发多大的声灯都不会发光,只有到了晚上并且发声时灯才会亮,所以由此可以判断应该把这两个开关串联起来．由题意知,应将这两个开关串联起来．这样到了晚上,光控开关里的光敏电阻会变小,同时只有当发出声音时,声控开关里的声敏电阻变小后,灯泡才能发光．这种开关叫做声光控开关,灯泡由两个开关同时控制,只有两个开关都接通时,灯泡才能发光．电路图如下：13．C解析：只闭合S2,两灯串联；只闭合S3,灯泡L1被断路；只闭合S1和S3,两灯并联；只闭合S2和S3,灯泡L1被短路;本题答案为C;14．A解析：A、三盏吊灯串联,不符合家庭电路电压的要求,该图错误；B、六盏吊灯并联,一个开关控制其中三条支路,符合要求,该图正确；C、三盏吊灯并联后在于另外并联的三盏组成串联电路,并且用了两个开关,不符合串联电路的要求,也不符合家庭电路电压的要求；D、同A一样,不符合要求;15．A解析：A、图中S1和S2为单刀双掷开关,S1向上掷时灯泡不发光,S1向下掷时灯泡发光；S2向上掷时灯泡发光,S2向下掷时灯泡不发光,任意一个开关都可以开灯、关灯,符合题意；B、图中两个单刀开关串联,相互影响,只有两个开关都闭合时,灯泡才发光,不符合题意；C、图中S1为单刀双掷开关,S2为单刀开关,当S2断开时,无论S1往哪个方向掷,灯泡都不能发光,不符合题意；D、图中两个单刀开关并联,闭合S1或S2都能使灯泡发光,但是只有两个开关都断开时,灯泡才熄灭,不符合题意．。

万用表测电阻通断方法

万用表测电阻通断方法万用表是电工常用的仪器设备之一，它可以用来测量电流、电压和电阻等电学参数。

在实际使用中，测量电阻是常见的操作之一。

本文将介绍如何使用万用表来测量电阻的通断情况。

我们需要了解电阻的概念。

电阻是指电流通过导体时所遇到的阻碍程度，用欧姆（Ω）表示。

在电路中，电阻可以是连续的（通路畅通）或断开的（通路阻断）。

测量电阻的通断情况是判断电路连接状态的重要依据。

使用万用表测量电阻通断的方法如下：1. 准备工作在开始测量之前，确保万用表的电源已打开，并将测量旋钮调至电阻量程档位。

一般情况下，万用表会提供多个档位供选择，根据待测电阻的大小选择合适的档位。

2. 连接测量仪器将测量仪器的两个测试笔分别与待测电路的两端连接。

一般情况下，万用表的红色测试笔用于连接电路的正极，黑色测试笔用于连接电路的负极。

确保连接牢固，避免接触不良影响测量的准确性。

3. 测量电阻将测试笔连接到电路两端后，观察万用表上的示数。

如果示数为0或非常接近0，说明电路通路畅通，电阻近似为0。

如果示数为无穷大或显示为OL（Overload的缩写），说明电路断开，通路阻断。

4. 多档位测试如果在第一档位下无法准确测量电阻，可以尝试调整到较大的档位进行测量。

反之，如果在第一档位下示数过大，也可以调整到较小的档位进行测量。

根据示数的变化，可以更准确地判断电路的通断情况。

需要注意的是，万用表测量电阻通断时，应确保待测电路处于断开状态，以免对测量结果产生干扰。

此外，在测量电阻之前，还需确保电路中无电流通过，以免对万用表造成损坏。

在实际应用中，除了上述基本操作外，还可以根据需要选择不同的测量方式。

例如，如果需要测量电阻的连续性，可以使用连续性测试功能，该功能会发出蜂鸣声来指示电路的通断情况。

此外，还可以借助万用表的数据保存功能，将测量结果记录下来，以便后续分析和比对。

总结起来，使用万用表测量电阻通断的方法包括准备工作、连接测量仪器、测量电阻和多档位测试等步骤。

检查电路故障的方法

检查电路故障的方法
检查电路故障的方法包括以下几个步骤：
1. 判断是否有电源供电：检查电路是否连接到电源，确保电源开关打开并且正常供电。

2. 检查保险丝或断路器：检查保险丝或断路器是否跳闸，如果跳闸，则可能是电路负荷过大或者出现短路故障。

3. 使用电压表测量电压：使用电压表检查电路各个节点的电压是否正常，判断是否有电压异常或者电压丢失的情况。

4. 检查接线连接：检查电路的接线连接是否牢固，确保没有松动或断裂的接线。

5. 进行电路分割法：将电路进行分段，逐段检查，确定故障出现在哪个部分。

6. 检查元器件：检查电路中的元器件，例如电阻、电容、二极管等是否损坏或者连接不良。

7. 进行短路和接地检测：使用短路和接地检测器检查电路是否存在短路或者接地问题。

8. 其他测试方法：根据实际情况，可以使用其他测试工具和仪器，例如逻辑分析仪、示波器等进行更精确的故障排查。

需要注意的是，在进行电路故障排查时，应确保断开电源和采取合适的安全措施，避免电击和其他安全事故的发生。

如果不熟悉电路维修和故障排查，建议寻求专业人士的帮助。

如何判断电路

如何判断电路串联、并联电路是电路中两种基本的连接方式。

如何判断电路是串联还是并联呢?一. 电流流向法该方法是：当闭合开关后，让电流从电源的正极出发(在电路图中电流方向用箭头标出)，沿电路向前移动，电路无分叉，即电流只沿一条路径，通过所有元件或用电器到达电源负极，这些用电器即为串联;如果电路出现分支，即电流的路径有两条或两条以上，每条支路上只有一个用电器，则这几个用电器为并联，且可找到“分流点”和“合流点”。

二. 断路观察法(这种方法是识别较难电路常用的方法)该方法是：在多个用电器组成的电路中，把其中一个用电器断路(如去掉该用电器)，如果其他用电器都不能正常(如电灯不发光了)则这个电路是串联的。

如果其他用电器仍能工作，则这个电路是并联的。

该方法的依据是：串联电路各元件间相互影响，相互干扰;并联电路各元件相互独立，互不影响。

解析：如图3所示电路，用“断路观察法”来判断，可以发现有“断二通一”或“断一通二”的特点，即在L1、L2、L3中任意断开两个(或一个)，其他一个(或两个)能构成通路。

故知L1、L2、L3为并联。

用这种方法分析有关“黑箱子”问题也较容易。

例如，有两个灯座接在电源上，安装两个完全相同的灯泡，并都能发光，如不用任何仪器，你又不能看到电路的连接，怎样确定是串联还是并联呢?根据“断路观察法”的特点，拧去其中任意一个灯泡，看另一个灯泡是否发光，如果发光，则两灯泡并联，反之则两灯泡串联。

初步识别串联、并联电路是学习电路连接和电路计算的基础。

初二物理电路图分析方法讲解下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。

首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

判断串联和并联的方法

判断串联和并联的方法
电路中的串联和并联是两个常见的电路连接方式，掌握它们的判
断方法对于电路设计和维护都有很大的帮助。

本文将会详细介绍如何
判断电路中的串联和并联。

首先，我们需要明确串联和并联的定义。

串联是指电路中多个电阻、电容或电感器依次连接在一起，电流只能依次经过其中的每一个
器件才能流回电源。

而并联则是指电路中多个电阻、电容或电感器同
时连接在一起，电流可以自由地分流流过其中的每一个器件，最终再
汇集到电源处。

接下来分别介绍串联和并联的判断方法：
串联判断方法：
1. 将电路图表达出来，找到电阻、电容或电感器等电路元件；
2. 确认它们的连接方式是依次串联在一起，即是否是接到一起
的两个元件只有一处连接；
3. 如果是，则认为它们是串联的。

并联判断方法：
1. 将电路图表达出来，找到所有与电源接触的起始元件；
2. 检查这些元件是否都与一个集合点相连（集合点可以是电源
的另一个空位，或者是连接电源的电线）；
3. 如果是，则认为它们是并联的。

需要注意的是，有时候并联关系并不显而易见，此时可以采取计
算电路参数的方法进行判断。

比如，对于电阻的并联，可以通过计算
其总电阻值是否比单个电阻值小来判断，而对于电容和电感器的并联，则需要计算其总电容值和总电感值是否比单个电容或电感器的值大来
判断。

最后，需要强调的是，正确判断电路中的串联和并联是电路设计
和维护的关键，只有掌握了正确的判断方法，才能保证电路的性能和
稳定性。
