Multisim创建新元器件

合集下载

multisim元件的添加方法

multisim元件的添加方法

2/10

图3-选择一种封装(第2步(共2步))
c.)定义元器件各部件的 名称及其管脚数目。 此例中,该元器件包 括两个部件:A为前置放大器部件,B为可编程增益放大器 部件。 注意1:在创建多部件元器件 时,管脚的数目必须 与将用于该部件符号 的管脚数目相匹配, 而不是与封装的管脚 数目相匹配。 注意2:对于THS7001,需要为这两个部件 的符号添加接地管脚 和关闭节能选项的管 脚。 完成时选择下一步。
在NI Multisim中创建一个 TexasInstruments® THS7001元器件
THS7001是一个带有独立前置 放大器级的可编程增 益放大器(PGA)。可编程增益通过 三个TTL兼容的输入进行数字 控制。下面的附录A包含有THS7001的数据表供参考。
步骤一:输入初始元 器件信息
从Multisim主菜单中选择工具»元器件向导,启动元器件向导。
4/10

完成时选择下一步。
步骤四:设置管脚参 数 该元器件的所有管脚 在步骤4中列出,并如下面的 图8所示。Multisim在运行电气规则校验 时会使用管脚参数。 在为数字元器件选择 正确的管脚驱动器时 同样需要管脚参数。 您也可以在这一步骤 中给元器件添加隐藏 管脚。所谓隐藏管脚 是指那些不出现在符 号中、但可以被模型 和/或封装使用的管脚。
1/10

通过这一窗口,输入 初始元器件信息(图1)。选择元器件类型和用途(仿真、布局 或两者兼具)。 完成时选择下一步>。
步骤二:输入封装信 息 a) 选择封装以便为该元器件选择 一种封装。 注意:在创建一个仅用于仿 真的元器件时,封装 信息栏被置成灰色。
图1-THS7001元器件信息
您现在必须将符号管 脚名称映射至模型节 点。应特别注意模型节点 的顺序。 a.)完成前置放大器部分A的管脚映射表,如下 面表3所示。

添加MULTISIM元件库

添加MULTISIM元件库

下载了的朋友如果觉得好用就请顶个贴,以便让更多有需要的朋友看到。

现在有不少朋友对自己DIY的线路用仿真进行初步的验证,可一般仿真软件自带的元件库里主要是一些欧美型号的管子,我们常用的日系音频专用管几乎没有。

本人只会用Multisim,于是用谷歌在老外的网站搜索了一些日系管的Spice模型参数(由于本人非常爱国,不懂英语,所以费了好大的劲),建了几个音频专用管的仿真模型,经试用还行。

8对管分别是:2SK246/2SJ103 常见的输入级用J-FET管,特点是结电容小;2SC3423/2SA1360 东芝的音频专用管,主要用于电压放大级;2SC3601/2SA1407 原本是用于视频放大,但参数非常优异。

高频(ft=400MHz)、高压(200V)、电流较大(Ic=140mA)、高功耗(带散热器8W)、结电容小(Cob=2.5pF)。

用某些人的话说那是“绝杀”所有的电压放大管。

用作预推动也很好;2SC669/2SA649 推动级用的老牌名管;2SC5171/2SA1930 性能非常优秀的推动管,东芝的;2SC5200/2SA1943 输出级用的东芝名管,你懂的;2SC2922/2SA1216 输出级用的三肯名管,这个你也懂的;2SK1058/2SJ162 这对管都不知道的人没资格到坛子里来混。

用户数据库.part1.rar (146.48 KB)用户数据库.part2.rar (92.33 KB)二个附件都要下载!考虑到有些人和我一样菜,说说使用方法:首先下载上面二个附件,然后把第一个附件命名为1、第二个附件命名为2(不要搞错顺序了,否则不能解压缩!),再解压到你能找到的地方,得到一个名为“用户数据库”的prz文件,然后按下图导入:元件的调用方法:试试看。

嗯,名管就是名管。

特别说明:我使用的Multisim是11.0.2版本的,经测试,所导出的数据库文件在Multisim10版本下导入出错。

由于重建元件库太麻烦,建议大家升级Multisim 11。

第3章Multisim元器件库及虚拟仪器

第3章Multisim元器件库及虚拟仪器

第2章 元器件库及虚拟仪器
3.1.13 机电类元件族
第2章 元器件库及虚拟仪器
3.1.13 机电类元器件库
该库包含的八个元器件箱中,只有Line Transformer 是现实元器件。
1.Sensing switches(感测开关)。
该开关可以使用键盘上的字母“a”到“z”或空格 键、数字键中的任何一个,来控制其开或断,具体设 定可通过其属性对话框完成。默认控制键是空格键。
被用作传输线、波导和不连续器件间的连接,实际电容 值在几pF到nF之间。有一种典型的射频电容是交叉指 型电容,其电容值ቤተ መጻሕፍቲ ባይዱ0.1到10pF之间。 2.RF inductor(虚拟射频电感器)。
其等效电路是电阻与电感串联、与电容并联。射 频电感与其他电感相比,具有更高的品质因数Q。
第2章 元器件库及虚拟仪器
3.1.9 混合元件族 Mixed
第2章 元器件库及虚拟仪器
表3.6 混合集成电路库(MixedICs)
第2章 元器件库及虚拟仪器
3.1.10 指示元件族
电压表 电流表
灯泡
数码管
第2章 元器件库及虚拟仪器
3.1.11 其他元件族 Misc
第2章 元器件库及虚拟仪器
3.1.11 其它器件库(Miscellaneous)
8.三端双向可控硅开关元件(Triac)
该元件是双向开关,可使电流双向流过该元件, 可把它看作两个单向可控硅背靠背并联。只有在阳极、 阴极间的双向电压大于转折电压及正向脉冲电流流进 门极(又称栅极或控制极)时,才允许电流流过元件。
第2章 元器件库及虚拟仪器
3. 1.4 晶体管族
第2章 元器件库及虚拟仪器
表3.4 三极管库(Transistors)

在NI Multisim中 创建自定义元器件

在NI Multisim中 创建自定义元器件
2. 步骤一:输入 初始元器件信息
从Multisim主菜单中选择工具»元器件向导,启动元器件向导。
通过这一窗口,输入 初始元器件信息(图1)。选择元器件类型和用途(仿真、布局 或两者兼具)。 完成时选择下一步>。
1/8

3. 步骤二:输入 封装信息
a) 选择封装以便为该元器件选择 一种封装。 注意:在创建一个仅用于仿 真的元器件时,封装 信息栏被置成灰色。
图10-用于THS7001前置放大器级的SPICE模型 b.) 选择B部分页面,并选中从文件加载以加载用于PGA级的SPICE模型。找到包含指南 文件的文件夹,点中sloj029. cir并选择打开。该SPICE模型显示在元器件向 导步骤6的B部分页面中。
图11-用于THS7001 PHA级的SPICE模型 完成时选择下一步。
图9-符号与管脚间的映射
表2-符号与封装间的映射
完成时选择下一步。
注意1:属于同一个管脚互换 组的管脚可以在电路 板布局中被自动互 换,以最大化布线效 率。通常,芯片会具 备几个接地管脚。将 这些管脚分配给一个 管脚互换组, Ultiboard PCB
5/8

注意1:属于同一个管脚互换 组的管脚可以在电路 板布局中被自动互 换,以最大化布线效 率。通常,芯片会具 备几个接地管脚。将 这些管脚分配给一个 管脚互换组, Ultiboard PCB 布局工具将给网络表 做注解,以改进该电 路板的物理布局。 注意2:此外,一些芯片会具 有多个同一类型的元 件(74HC00包含4个完全相同的数字NAND门)。为改进布线, 这些门可以被分配至 同一个门互换组。 THS7001的PCB封装中没有两个管脚 是重复的。相应地, 也没有两个完全相同 的门。因此,管脚与 门的互换信息保持空 白。

Multisim8.0中的元件库和元器件

Multisim8.0中的元件库和元器件

Multisim8.0中的元件库和元器件电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别,每个类别中又有许多种具体的元器件,为便于读者在创建仿真电路时寻找元器件,现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下,供读者参考。

电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。

图11.点击“放置信号源”按钮,弹出对话框中的“系列”栏如图2所示。

图2(1). 选中“电源(POWER_SOURCES)”,其“元件”栏下内容如图3所示:图3(2). 选中“信号电压源(S IGNAL_VOLTAGE_SOURCES)”,其“元件”栏下内容如图4所示:图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”,其“元件”栏下内容如图5所示:图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”,其“元件”栏下内容如图6所示:图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”,其“元件”栏下内容如图7所示:图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”,其“元件”栏下内容如图8所示:图82. 点击“放置模拟元件”按钮,弹出对话框中“系列”栏如图9 所示。

图9(1). 选中“模拟虚拟元件(A NALOG_VIRTUAL)”,其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”,其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”,其“元件”栏中有341种规格比较器可供调用。

如何在 Multisim 中导入spice模型

如何在 Multisim 中导入spice模型
--------------------------------------------------------------------------------------------------------------
Revision History
Date
ห้องสมุดไป่ตู้
Revision History
Reviser
步骤 5:设置符号与布局封装间的映射信息
在这个步骤中,你可以实现可视符号管脚和隐藏管脚与 PCB 封装间的对应关系。如图 9 所 示。点击 Next,进入下一个步骤。
图9 注意:属于同一个管脚互换组的管脚可以在电路板布局中被自动互换,以最大化布线效率。 通常,芯片会具备几个接地管脚。
8
步骤 6:载入仿真模型
图3 3. 点击 select a footprint 之后,即可选择在不同数据库里的封装,点击 select 即可选定,如
图 4 所示。选定之后将跳转到图 3 界面,点击 Next 进入下一步骤。
4
图4 注意 1:如果知道封装的名称,您也可以在封装类型栏内直接输入该名称。 注意 2:在创建多部件元器件时,管脚的数目必须与将用于该部件符号的管脚数目相匹配, 而不是与封装的管脚数目相匹配。
1
目录
步骤 1:输入元器件信息........................................................................................................3 步骤 2:输入封装信息............................................................................................................3 步骤 3:输入符号信息............................................................................................................5 步骤 4:设置管脚参数............................................................................................................7 步骤 5:设置符号与布局封装间的映射信息........................................................................8 步骤 6:载入仿真模型............................................................................................................9 步骤 7:实现符号管脚至模型节点的映射............................................................................9 步骤 8:将元器件保存到数据库中......................................................................................10 步骤 9:测试修改新载入的元器件......................................................................................11

在NI Multisim中创建自定义元器件

在NI Multisim中创建自定义元器件

在NI Multisim中创建自定义元器件0 评级 | 0.00 out of 5阅读语言Chi nese (Si m pl i f i ed)| 打印 | PDF概览NI Multisim 与 NI Ultiboard为设计、仿真和布局完整的印制电路板(PCB)提供了一个集成的平台。

高度灵活的数据库管理程序,使得为自定义原理图符号添加新的SPICE仿真模型变得十分方便,该原理图符号可用于将精确的封装转换为布局。

在NI Multisim中创建自定义元器件与在NI Ultiboard中创建自定义元器件为您提供了关于如何直观、快速地学习如何创建您自己的自定义元器件的信息资源。

目录1.引言2.步骤一:输入初始元器件信息3.步骤二:输入封装信息4.步骤三:输入符号信息5.步骤四:设置管脚参数6.步骤五:设置符号与布局封装间的映射信息7.步骤六:选择仿真模型8.步骤七:实现符号管脚至模型节点的映射9.步骤八:将元器件保存到数据库中10.步骤九:测试Multisim中的新元器件引言本指南是关于在NI Multisim与NI Ultiboard上创建元器件的系列文章的第一篇。

本指南旨在阐述您如何可以在Multisim中创建您自己的用于仿真和/或印制电路板(PCB)布局的元器件。

您将可以创建元器件并验证其操作。

元器件向导是用于创建自定义元器件的主要工具,它引导您完成创建一个新元器件所需要的所有步骤。

元器件细节包括符号与可选的管脚、模型和管封装信息。

某元器件创建过程包括以下步骤:•输入元器件信息•选择封装与元器件配置•选择和/或编辑元器件符号•设置管脚参数•将符号管脚映射至封装管脚•选择仿真模型•将符号管脚映射至模型管脚•将其保存于数据库该指南逐步引导您完成创建一个与仿真和PCB布局兼容的元器件的过程。

为完整起见,您将学习如何创建一个有2个部件的高级元器件。

您将创建一个具有两个原理图符号、两个模型但只有一个封装的部件。

Multisim创建新元器件

Multisim创建新元器件

在NI Multisim中创建一个TexasInstruments® THS7001元器件THS7001是一个带有独立前置放大器级的可编程增益放大器(PGA)。

可编程增益通过三个TTL兼容的输入进行数字控制。

下面的附录A包含有THS7001的数据表供参考。

步骤一:输入初始元器件信息从Multisim主菜单中选择工具»元器件向导,启动元器件向导。

通过这一窗口,输入初始元器件信息(图1)。

选择元器件类型和用途(仿真、布局或两者兼具)。

完成时选择下一步>。

图1-THS7001元器件信息步骤二:输入封装信息a) 选择封装以便为该元器件选择一种封装。

注意:在创建一个仅用于仿真的元器件时,封装信息栏被置成灰色。

图2-选择一种管脚(第1步(共2步))b.) TSSOP20 from the Master Database. Choose Select when done.选择制造商数据表所列出的封装。

针对THS7001,从主数据库中选择TSSOP20。

完成时点击选择。

注意:如果知道封装的名称,您也可以在封装类型栏内直接输入该名称。

图3-选择一种封装(第2步(共2步))c.)定义元器件各部件的名称及其管脚数目。

此例中,该元器件包括两个部件:A 为前置放大器部件,B为可编程增益放大器部件。

注意1:在创建多部件元器件时,管脚的数目必须与将用于该部件符号的管脚数目相匹配,而不是与封装的管脚数目相匹配。

注意2:对于THS7001,需要为这两个部件的符号添加接地管脚和关闭节能选项的管脚。

完成时选择下一步。

图4-定义多部件的第1步(共2步)。

图5-定义一个多部件的第2步(共2步)注意:如需了解如何在NI Ultiboard中创建一个自定义封装,请查阅《在NI Ultiboard中创建自定义元器件》。

步骤三:输入符号信息在定义部件、选择封装之后,就要为每个部件指定符号信息。

您可以通过在符号编辑器(选择编辑)中对符号进行编辑或者从数据库中拷贝现有符号(选择从DB拷贝),完成符号指定。

multisim调零电路 -回复

multisim调零电路 -回复

multisim调零电路-回复Multisim调零电路引言:在电子电路实验中,经常需要调节电路中的直流偏置点,并使其为零,以确保电路正常工作,并避免信号失真。

为了实现这一目标,我们可以使用Multisim软件来模拟和调整调零电路。

本文将详细介绍如何使用Multisim软件设计和调整调零电路。

第一部分:1. 设计电路首先,我们需要设计一个适用的调零电路。

我们可以使用简单的反馈电路来实现。

以下是一个基本的调零电路示例:![](这个电路包含一个差动放大器和一个负反馈网络。

调零电路的输入连接到两个输入端,而输出则通过电阻R1和R2连接到负反馈网络。

2. 选择电子元器件在设计电路之前,我们需要选择合适的电子元器件。

在这个例子中,我们可以使用标准电阻和操作放大器。

通过Multisim软件,我们可以方便地选择和添加这些元件到电路设计中。

第二部分:1. 打开Multisim在电脑上打开Multisim软件。

如果您还没有安装,您可以从官方网站上下载并安装它。

2. 创建一个新的电路设计在Multisim的主界面上,选择“新建项目”并创建一个新的电路设计。

3. 添加元件在Multisim中,我们可以从元器件库中选择并添加所需的元件。

在这个例子中,我们需要添加一个差动放大器(例如LM741)和一些电阻器。

4. 连接电路使用连线工具在Multisim界面上连接各个元件。

确保按照之前设计的电路图正确连接各个元件和引脚。

第三部分:1. 设置仿真参数在Multisim软件中,我们可以设置仿真参数,并运行以模拟电路的行为。

在这个例子中,我们首先需要设置直流分析参数。

2. 运行仿真在设置好仿真参数后,我们可以点击“运行”选项以执行仿真。

Multisim 将模拟电路的行为,并显示输出结果。

3. 分析结果根据仿真结果,我们可以分析电路的行为,并对调零电路进行调整。

通过调整电阻电阻R1和R2的值,我们可以使电路的输出偏置点为零。

第四部分:1. 重新运行仿真根据调整后的电路参数,我们可以重新运行仿真以验证电路是否已被调整为零。

Multisim电路仿真

Multisim电路仿真

Multisim电路仿真Multisim是一个强大的电路仿真软件,它可以在计算机上进行电路设计、仿真和分析,是电子工程师必不可少的工具之一。

本文将介绍Multisim电路仿真的相关知识。

一、Multisim的基本操作1. 新建电路:在Multisim中,可以通过菜单栏或快捷键新建电路;也可以导入已有电路。

2. 添加元器件:在Multisim的元器件库中,选择需要使用的元器件,拖放到电路图中,并正确连接线路。

3. 设置元器件参数:在元器件上双击,进入元器件参数设置界面,对元器件进行参数设置。

4. 运行电路仿真:完成电路图绘制后,点击仿真按钮,进行仿真。

仿真完成后,可以查看仿真结果。

Multisim的元器件库非常丰富,包括各种电子元器件,如二极管、三极管、电容、电阻、集成电路等。

可以通过搜索功能快速查找需要使用的元器件。

1. 直流分析:可以通过直流分析查看电路在稳定直流电压条件下的工作状态。

2. 交流分析:可以查看电路在交流电压条件下的情况,包括电流、电压等波形和相位差。

3. 暂态分析:可以查看电路在瞬态条件下的情况,如电容充电、电路开关时的瞬态响应。

4. 傅里叶分析:可以将电路的任意输入信号分解成不同频率的信号,并产生频谱图。

Multisim电路仿真可以应用在各种领域,如模拟电路设计、数字电路设计、信号处理、控制系统等。

通过仿真,可以快速调试电路,验证电路的可靠性和性能参数,节省开发成本和时间。

1. 操作简单:Multisim的界面设计很直观,操作非常简单,适合初学者和专业人士使用。

2. 元器件库丰富:Multisim的元器件库非常齐全,可以支持各种电路设计和仿真。

3. 仿真结果准确:Multisim的仿真结果准确可靠,可以反映电路实际工作情况。

4. 分析方法多样:Multisim的仿真分析方法多样,可以满足不同应用领域的需求。

六、结语Multisim是一款经典的电路仿真软件,具有操作简单、元器件库丰富、仿真结果准确、分析方法多样等优点。

Multisim10.0中的元件库和元器件(带标题,方便查询)

Multisim10.0中的元件库和元器件(带标题,方便查询)

电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。

图11.信号源图2(1). 选中“电源(POWER_SOURCES)”,其“元件”栏下内容如图3所示:图3(2). 选中“信号电压源(SIGNAL_VOL TAGE_SOURCES)”,其“元件”栏下内容如图4所示:图4(3). 选中“信号电流源(SIGNAL_CURR ENT_SOURCES)”,其“元件”栏下内容如图5所示:图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”,其“元件”栏下内容如图6所示:图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_S OURCES)”,其“元件”栏下内容如图7所示:图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”,其“元件”栏下内容如图8所示:图82.模拟元件图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”,其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。

(2). 选中“运算放大器(OPAMP)”。

其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。

(3). 选中“诺顿运算放大器(OPAMP_NORTON)”,其“元件”栏中有16种规格诺顿运放可供调用。

(4). 选中“比较器(COMPARATOR)”,其“元件”栏中有341种规格比较器可供调用。

(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用,宽带运放典型值达100MHz,主要用于视频放大电路。

(6). 选中“特殊功能运放(SPECIAL_FUNCTION)”,其“元件”栏中有165种规格特殊功能运放可供调用,主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。

3.基础元件图10(1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”,其“元件”栏中如图11所示。

Multisim中自定义元器件

Multisim中自定义元器件
在NI Multisim中 创建自定义元器件与 在NI Ultiboard 中创建自定义元器件为您提供了关于如何 直观、快速地学习如 何创建您自己的自定 义元器件的信息资 源。
目录
1. 引言 2. 步骤一:输入初始元 器件信息 3. 步骤二:输入封装信 息 4. 步骤三:输入符号信 息 5. 步骤四:设置管脚参 数 6. 步骤五:设置符号与 布局封装间的映射信 息 7. 步骤六:选择仿真模 型 8. 步骤七:实现符号管 脚至模型节点的映射 9. 步骤八:将元器件保 存到数据库中 10. 步骤九:测试 Multisim中 的新元器件
图2-选择一种管脚(第1步(共2步)) b.) TSSOP20 from the Master Database. Choose Select when done.选择制造商数据表所 列出的封装。针对THS7001,从主数据库中选择TSSOP20。完成时点击选择。 注意:如果知道封装的名 称,您也可以在封装类型栏内直接输入该名 称。
引言
本指南是关于在NI Multisim 与 NI Ultiboard上创建元器件的系列 文章的第一篇。
本指南旨在阐述您如 何可以在Multisim中创建您自己的用于 仿真和/或印制电路板(PCB)布局的元器件。您 将可以创建元器件并 验证其操作。元器件 向导是用于创建自定 义元器件的主要工 具,它引导您完成创 建一个新元器件所需 要的所有步骤。元器 件细节包括符号与可 选的管脚、模型和管 封装信息。某元器件 创建过程包括以下步 骤:
对于THS7001,您将使用制造商提 供的SPICE兼容模型,前置放大 器和PGA部分有不同的模型可 使用。
注意:创建一个仅用于布局 的部件时,无须完成 步骤6和步骤7。
6/10

教你在NI Multisim中创建自定义元器件

教你在NI Multisim中创建自定义元器件

在NI Multisim中创建自定义元器件输入元器件信息选择封装与元器件配置选择和/或编辑元器件符号设置管脚参数将符号管脚映射至封装管脚选择仿真模型将符号管脚映射至模型管脚将其保存于数据库该指南逐步引导您完成创建一个与仿真和PCB布局兼容的元器件的过程。

为完整起见,您将学习如何创建一个有2个部件的高级元器件。

您将创建一个具有两个原理图符号、两个模型但只有一个封装的部件。

许多元器件可以更方便地被创建,在大多数情况下这里列出的步骤并不是全部必需的。

Multisim也支持用户创建仅用于仿真或仅用于布局的元器件。

元器件创建系列文章的第二部分——名为《在NI Ultiboard中创建自定义元器件》,简述了如何构建一个用于布局的自定义Ultiboard焊盘图形。

该焊盘图形由手工创建,以便精确定义表面贴装元件(SMD)的形状、尺寸和大小。

该封装可添加至Multisim数据库以定义一个自定义元器件。

单部件元器件与多部件元器件一个单部件元器件是指每个芯片上仅具有单个元件的元器件。

而一个多部件元器件是一个在每个芯片上具有多个门或元件的元器件。

多部件元器件的例子包括逻辑门或运算放大器。

A到Z递增的字母列举了多部件元器件内的设备。

Texas Instruments®THS7001便是多部件元器件的一个例子。

THS7001的可编程增益放大器(PGA)和独立的前置放大器级是封装在单个集成电路(IC)中的,两个元件共享电源和参考电压线路。

您将在该指南中学习如何创建这一元器件。

仅用于仿真的元器件仅用于仿真的元器件,其设计在于帮助验证设计,这些元器件并不会转换为电路板布局。

它们不具有封装信息,而其符号在Multisim或Multicap环境中默认设置为黑色以方便识别。

仅用于仿真的元器件的一个范例便是一个理想电压源。

仅用于布局的元器件仅用于布局的元器件无法用于仿真。

它们不具有相关的SPICE、VHDL或行为模型。

当与电路并行连接时,它们并不影响仿真。

自定义multisim中的元器件

自定义multisim中的元器件

在NI Multisim中创建自定义元器件10 ratings | 4.80 out of 5Read in Chi nese (Si m pl i f i ed)| PrintOverviewNI Multisim 与 NI Ultiboard为设计、仿真和布局完整的印制电路板(PCB)提供了一个集成的平台。

高度灵活的数据库管理程序,使得为自定义原理图符号添加新的SPICE仿真模型变得十分方便,该原理图符号可用于将精确的封装转换为布局。

在NI Multisim中创建自定义元器件与在NI Ultiboard中创建自定义元器件为您提供了关于如何直观、快速地学习如何创建您自己的自定义元器件的信息资源。

Table of Contents1.引言2.步骤一:输入初始元器件信息3.步骤二:输入封装信息4.步骤三:输入符号信息5.步骤四:设置管脚参数6.步骤五:设置符号与布局封装间的映射信息7.步骤六:选择仿真模型8.步骤七:实现符号管脚至模型节点的映射9.步骤八:将元器件保存到数据库中10.步骤九:测试Multisim中的新元器件引言本指南是关于在NI Multisim与NI Ultiboard上创建元器件的系列文章的第一篇。

本指南旨在阐述您如何可以在Multisim中创建您自己的用于仿真和/或印制电路板(PCB)布局的元器件。

您将可以创建元器件并验证其操作。

元器件向导是用于创建自定义元器件的主要工具,它引导您完成创建一个新元器件所需要的所有步骤。

元器件细节包括符号与可选的管脚、模型和管封装信息。

某元器件创建过程包括以下步骤:•输入元器件信息•选择封装与元器件配置•选择和/或编辑元器件符号•设置管脚参数•将符号管脚映射至封装管脚•选择仿真模型•将符号管脚映射至模型管脚•将其保存于数据库该指南逐步引导您完成创建一个与仿真和PCB布局兼容的元器件的过程。

为完整起见,您将学习如何创建一个有2个部件的高级元器件。

第2章 Multisim 10的元器件库与虚拟元器件

第2章 Multisim 10的元器件库与虚拟元器件
2.1.15 Electro_Mechanical
图2-16 机电器件库对话框
2.1 Multisim 10的元器件库
2.1.16 MCU Module 单击元器件工具栏中的图标按钮,即可打开图2⁃17所示的微控制 器器件库(MCU Module)对话框。
图2-17
微控制器器件库对话框
2.2 Multisim 10的虚拟元器件
图2-14
射频元器件库对话框
2.1 Multisim 10的元器件库
2.1.14 Advanced Peripherals 单击元器件工具栏中的图标按钮,即可打开图2⁃15所示的高级外 围设备器件库(Advanced Peripherals)对话框。
图2-15
高级外围设备器件库对话框
2.1 Multisim 10的元器件库
2.2.4 虚拟晶体管器件
2.2 Multisim 10的虚拟元器件
图2-22
虚拟晶体管器件工具栏
2.2.5 虚拟测量元器件
2.2 Multisim 10的虚拟元器件
图2-23
虚拟测量元器件工具栏
2.2.6 虚拟杂项元器件
2.2 Multisim 10的虚拟元器件
图2-24
虚拟杂项元器件工具栏
图2-������ 8 CMOS器件库对话框
2.1 Multisim 10的元器件库
2.1.8 Misc Digital 单击元器件工具栏中的图标按钮,即可打开图2⁃9所示的杂项数字 器件库(Misc Digital)对话框。
图2-9
杂项数字器件库对话框
2.1 Multisim 10的元器件库
2.1.9 Mixed 单击元器件工具栏中的图标按钮,即可打开图2⁃10所示的混合芯 片器件库(Mixed)对话框。

在NI Ultiboard中创建自定制元器件

在NI Ultiboard中创建自定制元器件
2. 步骤一:创建 一个数据库组
Ultiboard 与Multisim 共享一个相同的数据 库结构,该结构将不 同的元器件按逻辑分 组组织。因而,该创 建任务便自 Ultiboard 数据库管理程序开 始。 a.) 选择Tools >> Database >> Database Manager 以显示数据库管理 程序(见图1)。
e.) 在属性对话 框中,修改赋值字段 (图13中的红色 框)将改变该针脚的 赋值。
图12-SMD针脚 属性
5/12

图13-SMD针脚 属性 通常,一个封装,例 如此例中的封装,以 逆时针的方向按编号 顺序排列针脚。因 此,针脚10应位于 左下角,而针脚11 应位于右下角。该设 计的最终针脚编号配 置应当如图14所 示。因而需要改变针 脚编号; f.) 改变赋值字 段为11,并点击确 定按钮。点击SMT 针脚属性对话框中的 确定按钮以保存设置 修改。 g.) 对于所有的 针脚重复操作d)、 e)和f),以得到 所需的配置(如图 14所示)。
4/12

图10-针脚角度
图11-最终的 SMD针脚导向
5. 步骤四:改变 针脚名称与赋值
在创建一个新的焊盘 图案的过程中,针脚 可以在设计中以随机 顺序布置。因而,或 许有必要编辑每个针 脚的相关赋值,以便 这些针脚在一个封装 四周按数字顺序排 列。 a.)在选择工具条 中,点击Enable Selecting SMD pads (支持选择SMD 焊垫)图标,如图9 所示。 b.)双击右下角的 针脚。SMT针脚属 性对话框将出现。选 择属性制表键。 c.)属性列表(见 图12)显示了存储 针脚编号(编号)的标签,针脚赋值 (20)及其可视性(无)。 d.) Click the Change button.选 择属性列表中的NUMBER标签,这样将激活Change按钮(图12中的红 色框)。点击Change按钮。

在NI_Ultiboard中创建自定制元器件

在NI_Ultiboard中创建自定制元器件

概览NI Multisim 与 NI Ultiboard为一个完整的印刷电路板(PCB)的设计、仿真和布局提供了一个集成的平台。

高度灵活的数据库管理程序,使得在一个客户定义的原理性符号中添加一个新的SPICE仿真模型变得十分方便,该原理性符号然后可以将一个精确的管脚定义转换为布局。

在NI Multisim中创建定制元器件与在NI Ultiboard中创建定制元器件,为您提供了关于如何直观、快速地学习如何创建您自己的定制元器件的信息资源。

目录1.引言2.步骤一:创建一个数据库组3.步骤二:编辑栅格间距4.步骤三:布置焊盘图案针脚5.步骤四:改变针脚名称与赋值6.步骤五:设置引用ID和赋值定位7.步骤六:使用标尺条8.步骤七:在丝网上布置焊盘图案形状9.步骤八:创建一个3D焊盘图案10.步骤九:保存焊盘图案引言本指南是关于在NI Multisim与NI Ultiboard上创建元器件的系列文章的第二篇。

第一部分——名为《在NI Multisim中创建定制元器件》,阐述了如何使用元器件向导利用原理性符号和SPICE仿真模型创建一个定制的元器件。

在此部分,新创建的元器件带有一个预定义的数据库管脚或焊盘图案。

本指南,即第二部分,简述了如何构建一个用于布局的定制Ultiboard焊盘图案。

该焊盘图案由手工创建,以便精确定义表面表贴元器件(SMD)的形状、尺寸和大小。

NI Multisim与NI Ultiboard是一个集成的设计平台。

这就意味着Multisim中的原理性符号与一个转换为布局的Ultiboard焊盘图案相关联。

这两篇指南构成了一个完整的内容全面的元器件创建向导,从原理性符号和仿真模型到最终的PCB焊盘图案。

本指南后续部分将简述创建一个定制的20-针脚SMD焊盘图案所需的步骤,该焊盘图案与《在NI Multisim中创建定制元器件》指南中所创建的定制元器件相关联。

元器件创建过程包括如下步骤:•创建数据库组•定义一个定制的PCB部件•设置环境栅格间距•布置SMD焊盘图案焊垫•设置引用ID和赋值•使用用于对象定位的标尺条•定义IC封装•创建3D模型•将焊盘图案保存至Ultiboard数据库和Multisim数据库•将一个焊盘图案与一个Multisim符号相关联请注意:您在此指南中创建的焊盘图案不是一个商业封装。

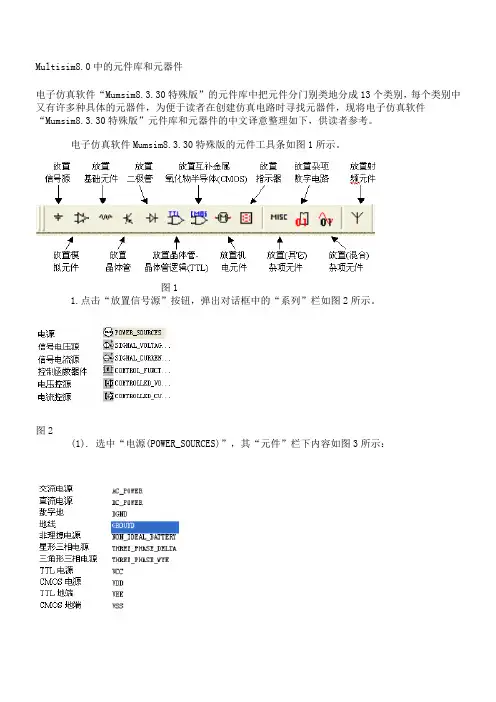

Multisim元器件库及其使用(1)

Multisim元器件库及其使用(1)

.
62
.
63
.
64
4.虚拟开关的测试
.
65
模拟开关(Analog Switch)是一种在特定的两 控制电压之间以对数规律改变的电阻器。如果 控制电压超过了指定的Coff或Con的值,其电 阻将会很大或很小。
.
66
.
67
.
68
.
69
.
70
.
71
5.晶振的测试
.
72
.
73
.
74
滤波器
.
