在任何情况下，当在安装有预应力筋的结构附
近进行电焊时，均应对全部预应力筋、管道和附
属构件进行保护，防止溅上焊渣或造成其他破坏
对在混凝土浇筑之前穿束的管道，预应力筋
安装完成后，应进行全面检查，查出可能被损坏
的管道并进行修补，在浇筑混凝土过程中随时检
查预应力筋能否在管道内自由移动
张拉千斤顶的选择
张拉千斤顶的额定张拉力宜为所需张拉力的 1.5倍，且不得小于1.2倍；与千斤顶配套使用的压 力表的最大读数应为张拉力的1.5~2.0倍，标定精 度应不低于1.0级；张拉用的千斤顶与压力表应配 套标定、配套使用；张拉千斤顶有下列情况之一时， 应重新进行标定： 1、使用时间超过6个月； 2、张拉次数超过300次； 3、千斤顶检修或更换配件后； 4、使用过程中千斤顶或压力表出现异常情况；
预应力筋张拉之前，对不同类型的孔道进行至少一个孔 道的摩阻测试，通过测试所确定的μ值和κ值用于对设计张力 控制应力的修正；
管道成孔方式 预埋金属波纹管 预埋塑料波纹管
κ
0.0015 0.0015
μ
钢丝束、钢绞线 0.20~0.25 0.14~0.17 螺纹钢筋 0.5 0.45
三、张拉伸长量的计算
PP — 预应力筋平均张拉力（N） P — 预应力筋张拉端的张拉力（N） — 从张拉端至计算截面的孔道长度（m） — 从张拉端至计算截面曲线孔道部分切线的 夹角之和（rad） k — 孔道每米局部偏差对摩擦的影响系数 — 预应力筋与孔道壁的摩擦系数
x
二、参数的选用
1、φs15.2mm钢绞线 AP = 139 mm2 fPK = 1860 MPa EP = 1.95×105 MPa 2、张拉控制应力： P = 1350 MPa 3、κ、μ的取值： κ= 0.17 μ= 0.0015
预应力张拉控制.详解37页PPT
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
预应力张拉控制.详解
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
《预应力张拉》课件
《预应力张拉》课件一、引言预应力张拉技术是一种广泛应用于土木工程领域的重要技术，其原理是在混凝土结构施工过程中，预先对钢筋进行拉伸，使其产生预应力，从而提高结构的承载能力和抗裂性能。
本课件旨在介绍预应力张拉的基本原理、工艺流程、施工要点及质量控制等方面，帮助读者全面了解预应力张拉技术。
二、预应力张拉的基本原理1. 预应力混凝土的概念（1）提高结构的承载能力：预应力混凝土结构中的预应力钢筋能够在混凝土承受荷载之前预先承担一部分荷载，从而提高结构的承载能力。
（2）改善结构的抗裂性能：预应力混凝土结构中的预应力钢筋能够抵消一部分由于外部荷载产生的拉应力，从而降低混凝土的开裂风险。
（3）节省材料：预应力混凝土结构中的预应力钢筋能够充分利用高强度钢材的性能，从而减小钢筋用量，降低结构自重。
2. 预应力张拉的基本原理预应力张拉是指在预应力混凝土结构施工过程中，通过对钢筋进行拉伸，使钢筋产生预应力，从而在混凝土中形成预压应力的一种技术。
预应力张拉的基本原理如下：（1）拉伸钢筋：在混凝土浇筑前，将钢筋拉伸至一定长度，使钢筋产生预应力。
（2）锚固钢筋：将拉伸后的钢筋锚固在混凝土中，使钢筋保持预应力状态。
（3）施加外部荷载：在混凝土结构承受外部荷载时，预应力钢筋产生的预压应力能够抵消一部分拉应力，从而提高结构的承载能力和抗裂性能。
三、预应力张拉的工艺流程1. 钢筋加工：根据设计要求，将钢筋加工成所需的形状和尺寸。
2. 钢筋锚固：将加工好的钢筋锚固在混凝土中，确保钢筋在张拉过程中不会滑动。
3. 张拉设备准备：根据预应力钢筋的直径和强度，选择合适的张拉设备，并检查设备是否正常。
4. 张拉：按照设计要求，对钢筋进行拉伸，使钢筋产生预应力。
5. 锚固：将张拉后的钢筋锚固在混凝土中，保持预应力状态。
6. 补偿收缩：在张拉过程中，混凝土会产生收缩，需要进行补偿收缩处理，确保预应力效果。
7. 混凝土浇筑：在预应力钢筋张拉和锚固完成后，进行混凝土浇筑。
预应力张拉课件
预应力张拉课件(正文)预应力张拉概述预应力张拉是一种常用的混凝土结构加固和加强的方法，通过在混凝土构件中施加预先设置的拉力，使得结构在受力时能够更好地抵抗外部荷载。
本课件将介绍预应力张拉的原理、施工过程、设备及注意事项。
一、预应力张拉的原理预应力张拉的原理是通过在混凝土构件的预先设置的导向套筒中施加拉力，引起混凝土收缩，从而产生预应力。
这种预应力可以使结构在受力时具有更好的抗荷载能力。
二、预应力张拉的施工过程1. 构件准备在进行预应力张拉之前，需要准备好混凝土构件。
首先，确定需要施加预应力的构件，并进行相关设计。
然后，根据设计要求，制作和浇筑混凝土构件。
2. 钢束布置在混凝土浇筑前，需要根据设计要求在构件中布置预先设置的钢束。
钢束应按照设计要求的数量和位置进行布置，并要求嵌设到混凝土中。
3. 钢束锚固在混凝土浇筑完成后，需要进行钢束的锚固。
首先，在构件中预留好的锚固孔洞中设置钢束的锚固件。
然后，通过锚固件将钢束固定在构件中。
4. 张拉在钢束锚固完成之后，就可以进行预应力张拉了。
根据设计要求和张拉方案，使用张拉设备将钢束上施加的张拉力逐渐增大，直到达到要求的预应力值。
5. 锁固在完成预应力张拉后，需要将钢束的预应力锁定在构件中，防止预应力的丧失。
通过锁固装置，固定钢束的位置，使得预应力得以保持。
6. 切断在完成预应力锁固之后，可以对钢束进行切断，使其与混凝土构件分离。
三、预应力张拉的设备进行预应力张拉需要使用一系列专用设备，包括张拉机、卡盘、跟踪器和压力表等。
这些设备可以控制和监测钢束施加的拉力，保证预应力张拉的准确性和安全性。
四、预应力张拉的注意事项1. 设计准确性在进行预应力张拉之前，需要根据结构需求进行准确的设计。
设计应包括预应力张拉的数量、位置、力值等要求，确保施工过程符合设计要求。
2. 材料质量预应力张拉所使用的钢束和锚固件等材料质量应符合相关规范要求，并经过质量检测合格。
材料质量的好坏将直接影响到预应力张拉的效果和结构的安全性。
预应力张拉 ppt课件 (2)
ppt课件
7
预应力工程
进场时，厂家必须提供每批钢绞线的弹性模量实际值。钢 绞线钢丝表面不得有裂纹、小刺、机械伤痕和油渍，不允 许有锈蚀和目视可见的麻坑；不应有折断、横断和相互交 叉的钢丝。钢绞线存放在仓库，高出地面20cm，避免潮湿 锈蚀。
每批钢绞线应由同一生产厂家、同一罐号、同一规格、同 牌号、同生产工艺、同交货状态的钢绞线组成，每30t为一
使用的情况下不产生裂缝或者裂得比较晚。
根据给预应力筋实施张拉是在预应力混凝土结构物 形成之前或之后分为：先张法和后张法两种。在路
桥、水电工程中大都采用后张法施工。
ppt课件
3
预应力工程
锚具：为保持预应力钢筋的拉力，并将 其传递到混凝土中的永久性锚固装置。
夹片：1、先张法中，为保持预应力钢筋 的拉力，并将其固定于台座或设备上的 临时性锚固装置。2、后张法中，在张拉 千斤顶或锚具中夹持预应力钢筋永久性 锚固装置。
张拉流程如下： 0→0.1σk（作伸长量标记，此数值可适当调整在0.1~0.2σk范
围内）→0.2 σk（作伸长量标记）→控制应力（持荷5min） （测伸长量）→锚固→画钢绞线滑丝观察标记。 注：σk—指终张拉锚外控制应力
ppt课件
22
预应力工程
1、在进行第一批索张拉前，应进行管道摩阻、锚圈口摩阻 试验，以检查实际损失值与理论计算值的差别，以确保有效 预应力值。当二者差异较大时需调整张拉力。
2、备用孔道不使用时，必须压浆填实；钢索张拉后，必须 用钢筋混凝土封端。
3、纵向预应力按照张拉顺序，两端两侧同时对称张拉（即 四台张拉千斤顶同时工作），当油表读数达到0.1σk时，测量 出各千斤顶活塞伸出长度与工具夹片外露量，然后四台千斤 顶继续同步工作张拉到规定应力后，四台千斤顶同时全部停 止工作，持荷5min，测量出各千斤顶活塞伸出长度与工具夹 片外露量。
预应力张拉控制-详解
细检查波纹管的位置、数量、接头质量及固 定情况；检查直管是否顺直，弯管是否顺畅 ；检查波纹管是否被破坏，发现问题及时处 理。检查波纹管内钢绞线根数是否与图纸一 致；还需要检查两端张拉的压浆管及排气孔 的设置是否合理，低点压浆，高点排气，在 压浆孔易堵塞部位可多加一道压浆管备用。
2、锚垫板安装 在固定端和张拉端分别安装对应型号和
固定端挤压头：挤压器型号GYJA型，配 用油泵ZB4-500型。
三、预应力体系张拉
1、张拉前的准备工作： 预应力筋要按设计及规范要求进行，对所用钢铰 线应进行检查，保证其无锈蚀、无硬伤，钢铰线下料 时应先在切口两侧各5cm处用铅丝线扎好，以防散开。 预应力钢筋的张拉是保证预制梁质量的关键工序， 张拉前需对试块的强度进行检验，只有砼试块达到 90%以上，且其具有7天以上的龄期方可进行张拉。 操作者要经过培训、考核，要求持证上岗。 在进行张拉作业前，对千斤顶、油泵、压力表进 行配套标定，在张拉前应有专人检查油表所对应的千 斤顶，并每隔一段时间进行一次校验。有几套张拉设 备时，对张拉设备进行编组，不同组号的设备不得混 合。
预应力钢材张拉时的控制应力应以张拉时的伸长值进 行校核。
(2)、理论伸长值计算：一般图纸给出相应伸长量 后张法预应力钢绞线张拉伸长值计算公式如下：
式中σcon—预应力筋的张拉控制应力70页PPT
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
式中σcon—预应力筋的张拉控制应力 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
▪
26、要使整个人Biblioteka 都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
70
2024版预应力张拉施工ppt课件
加强质量检测和监控
加强预应力材料和设备的质量检测和 监控，确保施工质量和安全。
推广预应力张拉施工新技术
积极推广预应力张拉施工新技术、新 工艺，提高施工效率和质量，降低施 工成本。
04 预应力张拉施工质量控制 要点
质量标准与验收规范解读
01
02
03
国家和行业标准
《混凝土结构工程施工质 量验收规范》、《预应力 混凝土用钢材》等。
06 预应力张拉施工案例分析
成功案例分享及经验总结
案例一
某大桥预应力张拉施工
02
工程概况
介绍大桥的基本情况，包括桥梁类型、 跨径、结构形式等。
01
经验总结
总结该案例在预应力张拉施工方面的 成功经验，如技术创新、团队协作、 安全管理等。
05
03
预应力张拉方案
详细阐述预应力张拉的设计方案，包 括张拉工艺、张拉顺序、张拉控制应 力等。
地方和企业标准
各地根据实际情况制定的 地方标准和企业内部标准。
验收规范
包括张拉设备、张拉工艺、 张拉顺序、张拉应力、持 荷时间、锚固方式等方面 的验收规范。
常见质量问题分析及预防措施
锚具夹片质量不稳定
选用优质锚具夹片，严格控制其硬 度、强度、耐磨性等性能指标。
混凝土浇筑质量差
采用高精度张拉设备，严格控制张 拉应力，确保达到设计要求。
锚固和压浆
在张拉完成后，对锚具进行锚固，然后对孔道进行压浆，确 保预应力钢绞线与混凝土之间的粘结牢固。
工艺流程优化建议
采用智能化张拉设备
引入智能化张拉设备，实现张拉力的 自动控制和记录，提高施工精度和效 率。
优化张拉顺序和锚固方式
根据工程实际情况，优化张拉顺序和 锚固方式，减少施工过程中的应力损 失和变形。
预应力张拉控制详解
预应力张拉控制详解一、预应力张拉概述预应力张拉是预应力混凝土结构施工中的重要环节，它直接影响到结构的安全性和使用性能。
预应力张拉是通过施加拉力，使施加预应力的钢筋混凝土结构在承受使用荷载前产生一定的压缩，从而在结构承受外荷载的过程中，抵消部分外荷载，以减少结构的变形和提高结构的刚度。
二、预应力张拉控制的重要性预应力张拉控制的重要性主要体现在两个方面。
准确的预应力张拉控制可以保证结构的安全性和使用性能。
如果张拉力过大或过小，可能会导致结构出现裂缝、变形或者破坏，影响结构的安全性和使用性能。
预应力张拉控制对于结构的耐久性也有重要影响。
耐久性是混凝土结构的重要指标之一，预应力张拉不当可能会影响结构的耐久性，缩短结构的使用寿命。
三、预应力张拉控制方法1、控制张拉力：根据设计要求，在预应力混凝土结构中施加的拉力值。
控制张拉力是根据设计要求确定的，它取决于结构的重要性、使用要求、材料性能和环境条件等因素。
2、控制延伸量：在预应力混凝土结构中，控制延伸量是保证结构安全和使用性能的重要措施。
如果延伸量过大或过小，可能会导致结构出现裂缝、变形或者破坏。
因此，在预应力张拉过程中，需要对延伸量进行实时监测和控制。
3、控制张拉顺序：在预应力混凝土结构中，张拉的顺序也会影响结构的安全性和使用性能。
一般来说，应该按照设计要求的顺序进行张拉，以保证结构的整体性和稳定性。
4、控制持荷时间：在预应力混凝土结构中，持荷时间也是影响结构性能的重要因素之一。
一般来说，持荷时间应该根据设计要求进行控制，以保证结构的充分稳定和达到预期的力学性能。
5、控制降温速率：在预应力混凝土结构中，降温速率也会影响结构的性能。
如果降温速率过快，可能会导致结构出现裂缝或者破坏。
因此，在预应力张拉过程中，需要对降温速率进行控制。
四、预应力张拉控制的注意事项1、在预应力张拉前，需要对混凝土试块进行抗压试验，以确定混凝土的强度是否达到设计要求。
如果混凝土强度未达到设计要求，需要采取相应措施进行处理。
预应力张拉ppt课件
7
压浆
压浆前应对孔道进行清洁处理
压浆所用的配合比必须经监理工程师验
证合格后方可适用；压浆使用活塞式压
浆泵，运转正常并能达到所需压力时，
才能正式压浆。压浆时将另一头的通气
口打开，使孔道内排气畅通，使出浆端
排出空气—水—稀浆，直到排出的水泥
18
预应力钢绞线制作（二）
穿束前，将孔道内的污物和积水清理干净， 以确保孔道畅通；穿束工作采用人工直接穿束，钢绞线在孔 道两端伸出的长度要大致相等且满足千斤顶工作长度要求(0.6m)。
19
锚具
• 锚具采用设计规定的YM锚具，夹片必须附有产品合格证，校对实物检验 型号、规格、硬度、质量、外观要求等。
• 为了检查孔道内水泥浆的实际密度，压浆后应查清孔道内的注浆数量及从 出浆口检查水泥浆的密实情况，如有不实应及时处理和纠正。孔道压浆时， 工人应戴防护眼镜，以免水泥浆喷伤眼镜。压浆完毕后应认真填写施工记 录。
• 压浆每工作班试件不少于3组（40×40×160mm）。
24
封端
封端按照如下顺序进行
• 1、清理梁端：封端前应将梁端水泥浆和污垢冲洗干净，并将端面砼凿毛，以便于 新老混凝土衔接。
• 张拉
• 张拉顺序按规定的束号顺序进行，张拉时，及时填写施工记录。且张拉时要检查构件弯曲变形，如 发生异常情况必须停止张拉、分析原因，待问题解决后方可继续张拉。
• 实际伸长值与理论伸长值的差值为±6%。 • 每束钢绞线中钢丝的断丝或滑丝不超过1丝，每个断面断丝之和不超过该断面的钢丝总数的1%。
22
• 2、设置端部钢筋网：为固定钢筋网位置，可将部分箍筋点焊在锚垫板上，但不容 许焊在锚圈上。
预应力张拉课件
05 预应力张拉质量 控制与验收标准
质量管理体系建立和实施
确定质量管理体系的组织结构和职责分配，明确各级管理人员和作业人员的质量责 任。
制定并实施预应力张拉作业指导书、技术交底等质量控制文件，确保作业过程规范 化和标准化。
预应力张拉课件
目录
• 预应力张拉基本概念与原理 • 预应力张拉设备与工具 • 预应力筋材料性能与选用 • 预应力张拉施工流程与操作要点 • 预应力张拉质量控制与验收标准 • 预应力张拉技术应用案例分析
01 预应力张拉基本 概念与原理
预应力定义及作用
01
预应力是指在结构承受外荷载之 前，预先对结构施加的压力，以 改善结构在使用阶段的性能。
3
复杂地质条件下的预应力施工
在复杂地质条件下，预应力张拉技术需结合实际 情况进行施工设计，确保施工质量和安全。
创新型预应力张拉技术发展趋势
智能化预应力张拉系统
随着智能化技术的发展，预应力张拉技术将实现自动化、 智能化监控和调整，提高施工精度和效率。
环保型预应力材料研发
未来预应力张拉技术将注重环保型材料的研发和应用，降 低对环境的影响。
预应力混凝土结构在使用阶段 具有较好的裂缝控制性能，可 以提高结构的耐久性和使用寿 命。
预应力混凝土结构可以减小构 件截面尺寸，节省材料，降低 造价。
预应力损失与补偿方法
预应力损失是指预应 力筋在张拉过程中由 于各种因素导致的预 应力减小。
补偿方法包括超张拉 、增加预应力筋数量 、采用低松弛预应力 筋等。
预应力损失包括摩擦 损失、锚固损失、弹 性压缩损失等。
02 预应力张拉设备 与工具
预应力张拉 ppt课件 (2)
ppt课件
24
预应力工程
（3）初调：梁体两端同时张拉，千斤顶充油到达初调应 力(0.1σk)时，测量千斤顶油缸伸长值，作为测钢绞线伸长 量的起点。
（4）张拉：在初始拉力的基础上，两端分别以5MPa为一 级，对称张拉，在张拉过程中，两端随时保持联系，保持 油压上升速度相等，同达到控制张拉吨位，持荷5min。当 确认张拉力（以油压表为准）、伸长量符合要求且达到持 荷时间后，千斤顶回油锚固。为了减少钢绞线回缩造成的 预应力损失，要求采取一端先回锚，另一端补足吨位后再 回油锚固。然后油缸回油，退出工具锚，移至下一孔道。
预应力张拉严格按照施工图要求顺序进行张拉，预应力钢束 采用两端张拉时，两端应保持对称张拉，最大不平衡束不应 超过1束，张拉顺序先腹板束，后顶板束，从外到内左右对 称进行。
ppt课件
21
预应力工程
当梁体混凝土强度达到设计值的80%后，且温度符合要求 时，拆除内模、松开外模紧固件。当梁体混凝土强度达到 设计值的95%及弹性模量达到设计值的100%后，且必须 保证梁体混凝土龄期不小于7天时，进行张拉。
穿束时卷扬机操作者与穿入端人员保持联系避免少拉多在卷扬机牵引钢绞线束的同时施工人员在束后不断地向前推送钢绞线束并使两者速度基本同步以减少牵引阻力避免钢绞线弯为保证钢绞线束顺利穿过管道在第一次穿过孔道的单根钢绞线前端固定一个直径比束头大1cm的铁球借以提前发现孔道内堵塞和不畅问题并在穿束前予以妥善解决以免穿束中出现堵塞后进退两难
使用的情况下不产生裂缝或者裂得比较晚。
根据给预应力筋实施张拉是在预应力混凝土结构物 形成之前或之后分为：先张法和后张法两种。在路
桥、水电工程中大都采用后张法施工。
ppt课件
3
预应力工程
预应力张拉控制 详解
预应力张拉控制详解在建筑工程和桥梁建设等领域，预应力技术的应用十分广泛。
而预应力张拉控制则是确保预应力结构质量和安全性的关键环节。
本文将对预应力张拉控制进行详细的阐述，帮助您更好地理解这一重要的施工技术。
预应力张拉控制的基本概念预应力，简单来说，就是在结构承受荷载之前，预先对其施加一定的压力，以提高结构的承载能力、抗裂性能和耐久性。
预应力张拉则是通过特定的设备和方法，将预应力筋拉伸到设计规定的应力值，并保持一定时间，使预应力筋获得预定的预应力。
预应力张拉控制的目的在于确保预应力筋的应力达到设计要求，从而保证结构在使用过程中的性能和安全性。
如果张拉控制不当，可能会导致预应力不足或过大，影响结构的受力性能和使用寿命。
预应力张拉控制的关键参数在预应力张拉控制中，有几个关键的参数需要重点关注：1、张拉力张拉力是预应力张拉控制的核心参数之一。
它通常根据设计要求确定，并通过千斤顶等张拉设备施加。
在实际施工中，需要准确测量和控制张拉力，以确保其符合设计值。
2、伸长量伸长量是预应力筋在张拉过程中的长度变化量。
通过测量伸长量，可以对张拉力进行校核和调整。
伸长量的测量需要使用专门的量具，并按照规定的方法进行。
3、锚下控制应力锚下控制应力是指预应力筋在锚固端处的应力值。
它是衡量预应力张拉效果的重要指标，需要严格控制在设计允许的范围内。
4、持荷时间持荷时间是指在达到设计张拉力后，保持该拉力的持续时间。
持荷时间的长短对于预应力筋的应力松弛和结构的性能有一定的影响，需要按照设计要求进行控制。
预应力张拉控制的设备和工具为了实现预应力张拉控制，需要使用一系列的设备和工具，包括：1、千斤顶千斤顶是施加张拉力的主要设备。
常见的有油压千斤顶和穿心式千斤顶等。
千斤顶的选择应根据张拉力的大小和施工条件进行。
2、油压表油压表用于测量千斤顶的油压，从而间接反映张拉力的大小。
油压表需要定期校验，以确保测量精度。
3、伸长量测量工具如钢尺、游标卡尺等，用于测量预应力筋的伸长量。
《预应力张拉》课件
预应力张拉的适用范围
大ቤተ መጻሕፍቲ ባይዱ桥梁
预应力张拉广泛应用 于大型桥梁的建设和 维护，提高桥梁的承 载能力和耐久性。
高层建筑
预应力张拉可用于高 层建筑的混凝土结构， 提高结构的强度和稳 定性。
港口码头
预应力张拉可增加港 口码头的承重能力， 提高其抗风、抗浪能 力。
风电塔架
预应力张拉适用于风 电塔架的建设，增强 结构的刚性和抗震性。
预应力张拉的作用
1 提高混凝土受拉能力 2 改善混凝土变形性能 3 延长结构使用寿命
预应力张拉可以增加混凝 土结构的抗拉能力，提高 其荷载承载能力和安全性。
预应力张拉可以减低混凝 土的变形和开裂，改善结 构的稳定性和耐久性。
预应力张拉可以减少混凝 土的开裂和蠕变，延长结 构的使用寿命。
预应力张拉的步骤
1
设计
2
进行预应力计算和结构设计，确定预应
力的施加方案和张拉力值。
3
预应力张拉
4
通过拉拔钢缆或钢棒，施加预定拉力，
使其产生压力并与混凝土协同工作。
5
选材
根据工程要求选择合适的预应力材料， 如钢缆、钢棒等。
立柱和筋喷涂
在施加预应力之前，对混凝土结构的立 柱和预应力筋进行喷涂处理。
压浆
在预应力张拉完成后，进行压浆工序， 填充预应力通道内的空隙。
《预应力张拉》PPT课件
预应力张拉技术是一种提高混凝土结构强度和耐久性的关键方法。本课件将 介绍预应力张拉的定义、作用、步骤以及适用范围，以及它在工程领域中的 重要作用和未来发展前景。
什么是预应力张拉？
预应力张拉是一种将钢缆或钢棒事先施加预定拉力，使其产生压力，然后 与混凝土相互协同工作的一种施工技术。
预应力张拉教学课件PPT课件
11
在 某 拆 除 工 程 中 拍 摄 的 混 凝 土 钢 绞 线 锈 蚀 情 景
灌浆时间宜早，以免高应力下钢丝锈蚀；封锚应及时，以防生锈积水，
至少先用环氧砂浆涂抹锚具
12
安 徽 阜 阳 市 内 双 清 路 小 2004年09月20日下午4时40分许，一辆运煤大货车在经过安徽阜阳 桥 市内双清路小桥时，桥梁突然坍塌，运煤大货车坠落河中。所幸，连同司 13
事故发生后，省委常委、市委书记何立峰，市委副书记、市长张昌平立即作出重要批示，要求尽 一切可能，全力抢救伤员；并立即查明情况，认真分析原因，举一反三，确保全市所有在建工程的施 工安全。市委常委、秘书长徐模对事故处理提出明确要求，并协调有关部门作出部署。副市长潘世建 率领市委副秘书长王纯民、市政府副秘书长阮耀国，以及市、区有关部门立即赶赴现场，组织指挥施 救工作。１２０、１１９在第一时间到达现场抢救伤员。 ■ 现场 近20工人随塌桥滑下
部都顺着１０多米高的桥面滚了下来，还好当时他抓到了散落的钢筋条没有摔落地上。 工人们告诉记者，两桥合龙的最近距离已不到１００米，这一端大概还差四个桥跨大桥就接拢了，上面是要求今年１０月底完成主体工程，进度要求较快。 在医院，一来自仙游的严姓工人介绍，事发时，有近２０个工人（包括混凝土班、钢筋班、木工班、钢管班等）在桥面上浇灌混凝土，有的桥面已浇灌３０厘米厚混凝土，有的则还没浇灌，事发后，工人们掉了下来。
事故发生后，省委常委、市委书记何立峰，市委副书记、市长张昌平立即作出重要批示，要求尽一切可能，全力抢救伤员；并立即查明情况，认真分析原因，举一反三，确保全市所有在建工程的施工安全。市委常委、秘书长
牢记今天的伤痛 徐模对事故处理提出明确要求，并协调有关部门作出部署。副市长潘世建率领市委副秘书长王纯民、市政府副秘书长阮耀国，以及市、区有关部门立即赶赴现场，组织指挥施救工作。１２０、１１９在第一时间到达现场抢救伤员。
预应力张拉施工ppt课件
持续改进思路和建议
加强技术研发
持续投入研发力量，推动预应力张拉技术的创新和发展，提升核心竞 争力。
强化标准规范
制定和完善预应力张拉技术的相关标准规范，确保施工质量和安全。
加强人才培养
重视人才培养和引进，打造一支高素质、专业化的技术团队，推动预 应力张拉技术的持续发展。
推动产学研合作
加强产学研合作，促进技术创新与实际应用的有效结合，推动预应力 张拉技术的产业化和市场化进程。
预应力张拉原理简介
原理
预应力张拉技术是通过在混凝土构件中张拉预应力筋，使混凝土产生预压应力。当构件承受 外荷载时，预压应力与外荷载产生的拉应力相互抵消，从而减小或避免混凝土开裂，提高构 件的承载能力和变形性能。
先张法
在浇筑混凝土前张拉预应力筋，并将其临时锚固在台座或钢模上，然后浇筑混凝土，待混凝 土达到规定强度后，放松预应力筋。
预应力张拉施工ppt课件
目 录
• 预应力张拉基本概念与原理 • 预应力张拉施工设备及材料 • 预应力张拉施工工艺流程 • 预应力张拉施工质量控制要点 • 预应力张拉安全生产与环境保护要求 • 预应力张拉施工案例分析 • 预应力张拉技术发展趋势与展望
01 预应力张拉基本概念与原 理
预应力张拉定义及作用
地方和企业标准
各地根据实际情况制定的 地方标准和企业内部标准。
验收规范
包括张拉设备、张拉工艺、 张拉顺序、张拉应力、持 荷时间、锚固方式等方面 的验收规范。
常见质量问题分析及预防措施
锚具夹片质量不稳定
选用优质锚具夹片，严格控制其硬 度、强度、耐磨性等性能指标。
混凝土浇筑质量差
采用高精度张拉设备，严格控制张 拉应力，确保达到设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
=15.2/3.025=5.025 ， 中 心 丝 直 径 =5.025*1.025=5.15m, 所 以 计 算 截 面 积 1.39005*10^-4平米，五金手册查1.4*10^-4计算结果3710.7KN，预应力张 拉力计算公式说白了就是张拉控制应力乘以钢绞线截面积。）
12
2、锚具或连接器安装： 进行第一孔箱梁施工时，在箱梁伸缩缝端 相应位置安装固定端锚垫板、锚具和钢绞线， 并与波纹管连接紧密，从第二孔开始在锚固端 安装连接器和钢绞线。 根据设计图纸给出的位置，固定锚固端， 张拉端的锚垫板、喇叭管、螺旋筋；注意锚具 位置正确，且牢固；波纹管及喇叭管连接处用 胶带密封，以防止浇筑砼浇筑过程中，进入波 纹管排水孔位置，矗立在波纹管最高点，同样 排气孔与波纹管连接处用胶带密封。

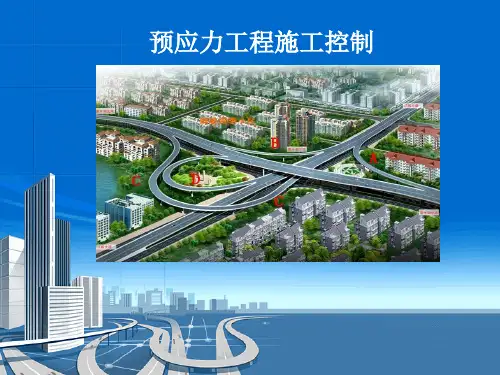

预应力工程施工控制
中交二航局武汉鹦鹉洲长江大桥汉阳接线工程
墨水湖立交主体工程项目经理部
2015年12月
1
目录
一、波纹管、锚垫板和连接器安装 二、预应力筋安装 三、预应力体系张拉 四、孔道压浆
2
一、波纹管、锚垫板和连接器安装
1、波纹管安装 箱梁预应力孔道一般采用塑料波纹管成孔。波纹
管按设计给定的曲线要素安设，位置要准确，采用“
6
3、连接器安装： 从第二孔箱梁开始，在前一段已张拉完的群
锚连接体上安装连接器，并进行钢绞线接长。
7
二、预应力筋安装
1、进场验收 钢绞线进场后，按规范要求进行验收，对其强 度、延伸量、弹性模量及外型尺寸进行检查、测 试，合格后才能使用。 2、预应力筋下料长度计算
钢绞线按设计要求的长度（根据施工实际要 求来确定张拉工作长度）进行下料，下料采用钢 卷尺精确测量、砂轮切割机切割。钢绞线一端要 先挤压锁头器（P锚），下好料的钢绞线堆放整 齐，并采取防雨、防潮措施。
13
张拉端的锚垫板、喇叭管、螺旋筋
14
3、张拉工艺：例JL6联分二个节段施工 (1)、钢绞线 JL6联预应力现浇箱梁设纵、横两向预应力。 预应力钢绞线采用фS15.2，技术标准符合图纸 GB/T5224-2003《 预 应 力 混 凝 土 用 钢 绞 线 》 规 定， 抗拉标准强度＝1860MPa，锚下张拉控制 应力：0.75*1860=1395MPa。 ① 19-фS15.2 规格钢束由19根7 ф 5钢绞线组 成 ， 计 算 锚 下 张 拉 控 制 应 力 为 3684.3KN 。 1395×10^6*1.39005*10^-4*19=3684.3KN
9
3、编束 编束时必须使钢绞线相互平行，不得交叉， 从中间向两端每隔1m用铁丝绑紧，并给钢绞束 编号。束成后，要统一编号、挂牌，按类堆放整 齐，以备使用。 4、穿束 穿束前应检查管道是否畅通，如果出现堵塞 孔道现象，必须采取措施疏通。 钢绞线端头必须做成锥型并包裹，可利用人工或 卷扬机进行牵引，并在浇砼之前穿束。穿束时在 管道内穿入一根引索，利用引索将钢丝引出，将 钢丝另一端与钢束拖头连在一起，用卷扬机将钢 束拉出。
每根波纹管按要求设置排气孔，排气孔采用
φ20mm的钢丝胶管。安装好的黑胶管根据波纹管进行
编号、用铅丝绑扎在胶管上，并从箱梁的顶板、底板
及腹板引出。
3
安装好的波纹管要注意保护，在钢筋绑 扎、混凝土浇筑过程中，不得踏压波纹管； 不得在没有防护的情况下而在波纹管的上方 或附近进行电焊或气割作业。
混凝土浇筑前，进行隐蔽工程验收。仔 细检查波纹管的位置、数量、接头质量及固 定情况；检查直管是否顺直，弯管是否顺畅 ；检查波纹管是否被破坏，发现问题及时处 理。检查波纹管内钢绞线根数是否与图纸一 致；还需要检查两端张拉的压浆管及排气孔 的设置是否合理，低点压浆，高点排气，在 压浆孔易堵塞部位可多加一道压浆管备用。
井”字形架立钢筋固定预应力钢束。用于纵向预应力 钢绞线定位的“井”字形架立钢筋，在直线段按50cm 间距设置，曲线段按30cm的间距设置；用于横向预应 力钢绞线定位的架立钢筋，按50cm间距设置。波纹管 安装过程中，当受到普通钢筋的影响时，适当调整普
通钢筋的位置。底板和腹板钢筋绑扎好后，在安装内
模前，先安装底板预应力管道和腹板处预应力管道， 预应力钢筋采用先穿法；最后安装顶板预应力管道。
10
5、横向预应力安装 横向预应力钢绞线及波纹管在纵向预应力 管道安装完毕后安装。采用人工穿束，把钢绞 线一头用扎花锚锚固，另一头慢慢穿入扁型波 纹管道内。 固定端挤压头：挤压器型号GYJA型，配 用油泵ZB4-500型。
11
三、预应力体系张拉
1、张拉前的准备工作： 预应力筋要按设计及规范要求进行，对所用钢铰 线应进行检查，保证其无锈蚀、无硬伤，钢铰线下料 时应先在切口两侧各5cm处用铅丝线扎好，以防散开。 预应力钢筋的张拉是保证预制梁质量的关键工序， 张拉前需对试块的强度进行检验，只有砼试块达到 90%以上，且其具有7天以上的龄期方可进行张拉。 操作者要经过培训、考核，要求持证上岗。 在进行张拉作业前，对千斤顶、油泵、压力表进 行配套标定，在张拉前应有专人检查油表所对应的千 斤顶，并每隔一段时间进行一次校验。有几套张拉设 备时，对张拉设备进行编组，不同组号的设备不得混 合。
8
后张法： ①一段张拉钢绞线下料长度计算 L=各段长度相加（直线段+弧长）+千斤顶 长度+锚具长度+垫板厚度+钢丝外露出卡环端 部长度 ②两端张拉钢绞线下料长度计算 L=各段（直线段+弧线长）+2倍千斤顶长 度+2倍锚具长度+2垫板厚度+2倍钢丝外露出 卡环端部长度 ③根据图纸计算钢绞线长度与图纸用量表 所给钢绞线用量清单所列钢绞线长度进行对比 复核。一般图纸用量清单钢绞线长度以包含工 作长度，单边80cm，双边160cm。
4
5
2、锚垫板安装 在固定端和张拉端分别安装对应型号和
规格的锚垫板和螺旋筋，并将锚垫板喇叭口底 端和波纹管连接牢固，锚垫板要牢固地安装在 模板上。要使垫板与孔道严格对中，并与孔道 端部垂直，不得错位。锚下螺旋筋及加强钢筋 要严格按图纸设置，喇叭口与波纹管道要连接 平顺，密封。对锚垫板上的压浆孔要妥善封堵， 防止浇注混凝土时漏浆堵孔。安装锚垫板时， 对于两端张拉的锚具，需注意压浆端进浆孔向 下，出气孔向上，对于一端张拉的P锚、H锚 应把张拉端作为进浆孔，且向下，以保证压浆 的密实。
