阻尼比一般取值范围

阻尼比一般取值范围

阻尼比一般取值范围
阻尼比是指振动系统中阻尼和惯性的相对影响程度。

它通常用
希腊字母ζ(zeta)表示。

阻尼比的一般取值范围取决于振动系统
的特性和所处的工程领域。

在工程实践中,阻尼比的典型取值范围
可以分为以下几种情况:
1. 零阻尼(ζ=0),在没有阻尼的情况下,振动系统会产生持
续的振荡,这种情况在理论上较为理想,但在实际工程中很少出现。

2. 低阻尼(ζ<0.2),低阻尼条件下,振动系统的振荡衰减较慢,振幅变化较大。

这种情况通常出现在需要保持振动能量的系统中,如桥梁和建筑物的结构振动。

3. 中等阻尼(0.2<ζ<0.7),在这个范围内,系统的振动会逐
渐衰减,振幅逐渐减小。

这种情况在大多数工程应用中都是较为理
想的。

4. 高阻尼(ζ>0.7),高阻尼条件下,振动系统的振荡会迅速
衰减,振幅几乎不会有明显的变化。

这种情况在需要快速消除振动
能量的系统中比较常见。

总的来说,阻尼比的一般取值范围在0到1之间,具体取值取决于具体的工程需求和系统特性。

在工程设计中,合理选择阻尼比是非常重要的,它直接影响着振动系统的稳定性、能量耗散和响应特性。

阻尼比公式(一)

阻尼比公式(一)

阻尼比公式(一)阻尼比公式阻尼比(Damping ratio)是一个在振动系统中衡量阻尼程度的重要参数。

它的值介于0到1之间,越接近1表示阻尼越小,振动越明显;而越接近0表示阻尼越大,振动越不明显。

在工程和物理领域中,阻尼比的计算常常使用阻尼比公式。

公式一:阻尼比与振荡频率之比阻尼比(Damping ratio)可以通过振荡频率(Natural frequency)来计算。

基本公式如下:ξ = C / Cc•其中,ξ代表阻尼比(Damping ratio)•C代表实际阻尼(Actual damping)•Cc代表临界阻尼(Critical damping)举例说明假设一个弹簧振子系统,阻尼系数为10N/m,质量为1kg。

已知振荡频率为2Hz。

根据公式,可以计算出临界阻尼为20N/(m/s)。

Cc = 2π × √(k / m)Cc = 2π × √(10 / 1) = × √10 ≈ N/(m/s)由此,可以计算得到阻尼比:ξ = C / Cc = 10 / ≈因此,该弹簧振子系统的阻尼比约为,表明其阻尼较大,振动不明显。

公式二:阻尼比与阻尼常数之比阻尼比(Damping ratio)还可以通过阻尼常数(Damping coefficient)来计算。

基本公式如下:ξ = C / (2 × √(k × m))•其中,ξ代表阻尼比(Damping ratio)•C代表实际阻尼(Actual damping)•k代表弹簧刚度(Spring constant)•m代表质量(Mass)举例说明假设一个质量为2kg的弹簧振子系统,弹簧刚度为5N/m,阻尼常数为1N/(m/s)。

根据公式,可以计算出阻尼比。

ξ = C / (2 × √(k × m))ξ = 1 / (2 × √(5 × 2)) = 1 / (2 × √10) ≈因此,该弹簧振子系统的阻尼比约为,表明其阻尼较大,振动不明显。

阻尼比定义

阻尼比定义

阻尼比定义
阻尼比是描述振动系统中阻尼效应的重要参数。

它定义为系统中的阻尼力与临界阻尼下的阻尼力之比。

临界阻尼是一个特定的阻尼值,在此值下,系统振动的周期最小。

如果阻尼比小于1,系统就是欠阻尼的,振动会持续一段时间而不会停止。

如果阻尼比等于1,系统是临界阻尼的,振动会在最短时间内停止。

如果阻尼比大于1,系统是过阻尼的,振动会迅速减弱到稳定状态。

阻尼比的值可以通过实验测量或计算获得,对于许多工程和科学应用,阻尼比是一个非常重要的参数。

- 1 -。

阻尼现象及阻尼比的计算

阻尼现象及阻尼比的计算

阻尼比计算方法的改进方向
引入人工智能和大数据技术,提高 阻尼比计算的准确性和效率。
开发智能传感器和监测系统,实时 监测阻尼比的变化,提高结构安全 性和稳定性。
添加标题
添加标题
添加标题
添加标题
深入研究阻尼机制,建立更加精确 的阻尼比计算模型。
加强国际合作与交流,推动阻尼比 计算方法的创新和发展。
阻尼现象及阻尼比计算的应用前景
阻尼现象是指物体在运动过程中受到阻力而使其运动能量逐渐减小的现 象。 阻尼现象是物理学中的一个基本概念,它涉及到各种物理系统的能量耗 散。
阻尼现象可以通过多种方式表现出来,例如摩擦力、空气阻力等。
阻尼现象在许多领域都有应用,例如机械工程、航空航天等。
阻尼现象的分类
按产生原因分 类:可分为内 部阻尼和外部
感谢您的观看
汇报人:XX
能源领域:阻尼技术可应用于减震、降噪和能量回收,提高能源利用效率。
航空航天:阻尼比计算对于航空航天器的稳定性和安全性至关重要,未来将进一步优化阻尼材 料和设计。
汽车工业:阻尼技术有助于改善汽车的乘坐舒适性和操控稳定性,未来将更加注重阻尼材料和 工艺的创新。
建筑领域:阻尼技术用于减震、降噪和提高建筑结构的稳定性,未来将进一步推广和应用。
03 阻尼现象的影响因素
结构因素
结构类型:不 同的结构类型 对阻尼现象有
不同的影响
连接方式:连 接方式的刚度 和强度对阻尼
性能有影响
材料特性:材 料的物理和化 学性质对阻尼
性能有影响
结构尺寸:结 构尺寸的大小 和比例对阻尼
性能有影响
环境因素
材料因素
材料的弹性模量:弹性模量越小, 阻尼比越大
材料的温度特性:温度变化会影响 阻尼比

阻尼比定义

阻尼比定义

阻尼比定义
阻尼比是一个物理量,通常用来描述振动系统的阻尼程度。

它定义为振动系统的阻尼系数与临界阻尼系数的比值。

临界阻尼系数是指当振动系统的阻尼系数等于等效质量与弹性系数的平方根时,系统的阻尼被称为临界阻尼。

在这种情况下,振动系统的振幅会最快地衰减到零。

阻尼比可以是小于1的任何值,表示系统的阻尼程度低于临界阻尼,或者是大于1的任何值,表示系统的阻尼程度高于临界阻尼。

阻尼比等于1时,表示系统处于临界阻尼状态。

在实际应用中,阻尼比对于振动系统的设计和分析非常重要。

较小的阻尼比通常会导致系统在振动中保持较高的能量,而较高的阻尼比则可以减少系统的振动幅度和能量损失。

根据具体的应用场景和要求,合适的阻尼比可以通过系统参数设计和控制手段来实现。

- 1 -。

振动分析中常用的计算公式

振动分析中常用的计算公式

振动分析中常用的计算公式在振动分析中,有许多常用的计算公式,以下是一些常见的计算公式和它们的应用。

1. 频率(Frequency)计算公式:频率是指振动系统中单位时间内的往复运动次数。

频率的计算公式为:f=1/T其中,f为频率,T为周期,频率的单位是赫兹(Hz)。

2. 周期(Period)计算公式:周期是指振动系统中一个完整循环所需的时间。

周期的计算公式为:T=1/f其中,T为周期,f为频率,周期的单位是秒(s)。

3. 振幅(Amplitude)计算公式:振幅是指振动系统中最大偏离平衡位置的距离。

振幅的计算公式为:A = (x1 + x2 + ... + xn) / n其中,A为振幅,xi为第i个测量值,n为测量次数。

4. 谐振频率(Resonant Frequency)计算公式:谐振频率是指在没有外力作用下,振动系统自然地振动的频率。

谐振频率的计算公式为:f=√(k/m)/(2π)其中,f为谐振频率,k为系统的弹性系数(刚度),m为系统的质量,谐振频率的单位是赫兹(Hz)。

5.等效刚度(Equivalent Stiffness)计算公式:等效刚度是指在多个弹簧(或多个质量)连接的振动系统中,与整个系统的振动特性相同的单个刚度。

等效刚度的计算公式为:keq = k1 + k2 + ... + kn其中,keq为等效刚度,ki为第i个弹簧(或质量)的刚度。

6.等效质量(Equivalent Mass)计算公式:等效质量是指在多个质量连接的振动系统中,与整个系统的振动特性相同的单个质量。

等效质量的计算公式为:meq = m1 + m2 + ... + mn其中,meq为等效质量,mi为第i个质量。

7. 阻尼比(Damping Ratio)计算公式:阻尼比是指振动系统中阻尼力与临界阻尼力之比。

阻尼比的计算公式为:ζ = c / (2√(mk))其中,ζ为阻尼比,c为阻尼系数,m为质量,k为刚度。

8. 动力响应(Dynamic Response)计算公式:动力响应是指系统在受到外界力作用时的振动响应。

阻尼比物理意义

阻尼比物理意义

阻尼比物理意义阻尼比是一个在物理学中非常重要的概念,它用于描述某个振动系统中阻尼效应的大小。

阻尼比可以帮助我们理解振动系统中能量的流失和系统的稳定性。

在本文中,我们将探讨阻尼比的物理意义以及它在不同领域的应用。

让我们来了解一下阻尼比的定义。

阻尼比是指一个振动系统中阻尼力和弹性力的比值。

当阻尼比小于1时,我们称之为弱阻尼;而当阻尼比大于1时,我们称之为强阻尼。

阻尼比等于1时,我们称之为临界阻尼。

阻尼比的大小决定了振动系统的行为和稳定性。

阻尼比在机械振动中起着至关重要的作用。

在机械振动系统中,阻尼比的大小将决定系统的振幅衰减速度和振动频率的改变。

当阻尼比较小的时候,系统的振幅衰减得比较慢,而且振动频率几乎不会改变。

这种情况下,系统会产生持续的振动,我们称之为自由振动。

自由振动常见于钟摆、弹簧等机械系统中。

然而,当阻尼比增大时,系统的振幅将会迅速衰减,振动频率也会发生变化。

这是因为阻尼力会不断地从系统中吸收能量,导致振动的能量逐渐减小。

当阻尼比很大时,系统的振幅几乎会迅速衰减为零,振动会很快停止。

这种情况下,我们称之为阻尼振动。

阻尼比的大小也对结构的稳定性产生影响。

在建筑工程中,为了保证建筑物的稳定性和安全性,设计师需要考虑阻尼比的大小。

如果阻尼比过小,建筑物在地震等外力作用下可能会发生过大振动,导致结构破坏。

相反,如果阻尼比过大,建筑物的振动会很快衰减为零,无法吸收地震能量,同样也会对结构造成损害。

因此,设计师需要根据具体情况合理选择阻尼比,以确保建筑物的稳定性。

除了在机械振动和建筑工程中的应用外,阻尼比还被广泛应用于其他领域。

在电路中,阻尼比用于描述电路中电感元件和电阻元件的比例关系。

在控制系统中,阻尼比用于描述控制器的稳定性和响应速度。

在生物医学工程中,阻尼比被用于评估人体关节的稳定性和运动控制。

总结一下,阻尼比在物理学中具有重要的物理意义。

它不仅帮助我们理解振动系统中能量的流失和系统的稳定性,还在机械振动、建筑工程、电路、控制系统和生物医学工程等多个领域得到广泛应用。

航空里程阻尼系数

航空里程阻尼系数

1 / 1
航空里程阻尼系数
在航空工程中,里程阻尼系数通常指的是阻尼比(Damping Ratio )。

阻尼比是描述振动系统阻尼程度的一个重要参数,它定义了振动系统的阻尼比率。

阻尼比(ζ)可以通过以下公式计算:
C
ς=
其中:
• ζ 是阻尼比,
• C 是系统的粘滞阻尼系数,
• m 是系统的质量,
• k 是系统的刚度。

在飞行器动力学和结构动力学中,阻尼比是一个关键的参数,用于描述结构或控制系统的阻尼水平。

阻尼比越大,系统的阻尼越强,振动越快地减小。

过大或过小的阻尼比都可能对系统的性能产生不良影响。

在飞行器设计中,通常会通过精确的计算和模拟来确定阻尼比,以确保结构在各种飞行和地面条件下的动态响应符合设计要求。

阻尼比的选择需要综合考虑结构的材料、重量、飞行环境等多个因素。

阻尼比的概念

阻尼比的概念

阻尼⽐的概念阻尼就是使⾃由振动衰减的各种摩擦和其他阻碍作⽤。

阻尼⽐在⼟⽊、机械、航天等领域是结构动⼒学的⼀个重要概念,指阻尼系数与临界阻尼系数之⽐,表达结构体标准化的阻尼⼤⼩。

阻尼⽐是⽆单位量纲,表⽰了结构在受激振后振动的衰减形式。

可分为等于1,等于0, ⼤于1,0~1之间4种,阻尼⽐=0即不考虑阻尼系统,结构常见的阻尼⽐都在0~1之间.ζ <1的单⾃由度系统⾃由振动下的位移 u(t) = exp(-ζwn t)*A cos (wd t - Φ ),其中wn 是结构的固有频率,wd = sqrt(1-ζ^2) ,Φ为相位移.Φ和常数A由初始条件决定.阻尼⽐的来源及阻尼⽐影响因素主要针对⼟⽊、机械、航天等领域的阻尼⽐定义来讲解。

阻尼⽐⽤于表达结构阻尼的⼤⼩,是结构的动⼒特性之⼀,是描述结构在振动过程中某种能量耗散的术语,引起结构能量耗散的因素(或称之为影响结构阻尼⽐的因素)很多,主要有[1](1)材料阻尼、这是能量耗散的主要原因。

(2)周围介质对振动的阻尼。

(3)节点、⽀座联接处的阻尼(4)通过⽀座基础散失⼀部分能量。

阻尼⽐的计算对于⼩阻尼情况[2]:1) 阻尼⽐可以⽤定义来计算,及ksai=C/C0;2) ksai=C/(2*m*w) % w为结构圆频率3) ksai=ita/2 % ita 为材料损耗系数4) ksai=1/2/Qmax % Qmax 为共振点放⼤⽐,⽆量纲5) ksai=delta/2/pi % delta是对数衰减率,⽆量纲6) ksai=Ed/W/2/pi % 损耗能与机械能之⽐再除以2pi阻尼⽐的取值对结构基本处于弹性状态的的情况,各国都根据本国的实测数据并参考别国的资料,按结构类型和材料分类给出了共⼀般分析采⽤的所谓典型阻尼⽐的值。

综合各国情况,钢结构的阻尼⽐⼀般在0.01-0.02之间(虾肝蚁胆:单层钢结构⼚房可取0.05),钢筋混凝⼟结构的阻尼⽐⼀般在0.03-0.08之间。

阻尼比表达式

阻尼比表达式

阻尼比表达式
阻尼比计算公式是ζ=C/C0、ζ=C/(2mw)%
阻尼就是使自由振动衰减的各种摩擦和其他阻碍作用,是在土木、机械、航天等领域是结构动力学的一个重要概念。

阻尼比指阻尼系数与临界阻尼系数之比,表达结构体标准化的阻尼大小。

1、阻尼比可以用定义来计算,及ζ=C/C0;
2、ζ=C/(2*m*w)%w为结构圆频率;
3、ζ=ita/2%ita为材料损耗系数;
4、ζ=1/2/Qmax%Qmax为共振点放大比,无量纲;
5、ζ=delta/2/pi%delta是对数衰减率,无量纲;
6、ζ=Ed/W/2/pi%损耗能与机械能之比再除以2pi。

阻尼比影响因素:
1、材料阻尼、这是能量耗散的主要原因。

2、周围介质对振动的阻尼。

3、节点、支座联接处的阻尼。

4、通过支座基础散失一部分能量。

5、结构的工艺性对振动的阻尼。

阻尼器阻尼比计算公式

阻尼器阻尼比计算公式

阻尼器阻尼比计算公式全文共四篇示例,供读者参考第一篇示例:阻尼器是一种用来减少系统振动幅度并使系统达到稳定状态的装置。

在工程领域中,阻尼器广泛应用于减振和减震系统中,起到了至关重要的作用。

在设计阻尼器时,阻尼比是一个非常重要的参数,它能够影响系统的振动特性和稳定性。

本文将介绍阻尼器阻尼比的计算公式,帮助读者更好地理解并设计阻尼器。

阻尼比通常用ζ来表示,它是一个无量纲的参数,反映了实际阻尼器的阻尼效果相对于临界阻尼效果的大小。

阻尼比越大,阻尼效果越强,系统的振动幅度会更快地减小,系统也会更快地达到稳定状态。

而阻尼比越小,系统的振动幅度会越大,系统达到稳定状态的时间也会更长。

对于线性阻尼器,阻尼比可以通过以下公式进行计算:ζ = c / (2 * √(mk))ζ表示阻尼比,c表示阻尼器的阻尼系数,m表示系统的质量,k 表示系统的刚度。

这个公式描述了阻尼比和阻尼器的特性、系统的质量和刚度之间的关系。

在实际设计中,需要根据实际工程需求和系统参数来确定阻尼比的大小,以确保系统具有良好的稳定性和减振效果。

值得注意的是,阻尼比并不是越大越好,也不是越小越好。

在设计阻尼器时,需要根据系统的振动特性和工作环境来确定合适的阻尼比。

过大的阻尼比可能导致系统反应迟钝,振动幅度较小,但系统稳定性差;而过小的阻尼比可能导致系统振动幅度过大,在系统达到稳定状态前会经历长时间的振荡。

在实际的工程设计中,经常需要通过试验和模拟来确定阻尼比的大小。

通过对系统进行振动分析和实验测试,可以获得系统的振动特性,从而确定合适的阻尼比。

工程师需要综合考虑系统的质量、刚度、工作环境等因素,来确定阻尼比的大小,以实现系统的稳定和减振效果。

阻尼器阻尼比的计算公式为ζ = c / (2 * √(mk)),其中阻尼比反映了阻尼器的阻尼效果相对于临界阻尼效果的大小。

在设计阻尼器时,需要根据系统的振动特性和工作环境来确定合适的阻尼比,以实现系统的稳定和减振效果。

阻尼器的阻尼和刚度计算

阻尼器的阻尼和刚度计算

阻尼器的阻尼和刚度计算
阻尼器是一种用于减震和减振的装置,主要通过消耗振动能量来减小结构物的振幅和振动。

阻尼器的阻尼和刚度计算是设计阻尼器时需要考虑的重要问题。

一、阻尼计算
阻尼器的阻尼计算需要考虑结构物的质量、刚度和自然频率等因素。

一般来说,阻尼器的阻尼系数越大,阻尼效果越好。

阻尼系数的计算可以采用以下公式:
D = c * M
其中,D表示阻尼系数,c表示阻尼器的阻尼比,M表示结构物的质量。

阻尼比是指阻尼器的阻尼力与结构物动力学响应的比值,通常取值在0.1~0.5之间。

二、刚度计算
阻尼器的刚度计算需要考虑结构物的刚度和自然频率等因素。

一般来说,阻尼器的刚度越小,阻尼效果越好。

刚度的计算可以采用以下公式:
K = (2 * π* f)^2 * M
其中,K表示阻尼器的刚度,f表示结构物的自然频率,M表示结构物的质量。

自然频率是指结构物在没有外力作用下自由振动的频率,通常在设计时需要控制在一定范围内。

总之,阻尼器的阻尼和刚度计算需要综合考虑结构物的质量、刚度和自然频率等因素,以达到减震和减振的目的。

阻尼比物理意义

阻尼比物理意义

阻尼比物理意义阻尼比是描述振动系统阻尼程度的一个重要参数。

在物理学中,振动是一种周期性的运动,而阻尼则是一种减弱或抑制振动的力或现象。

阻尼比是用来衡量振动系统中阻尼力与系统固有振动力之间的比例关系,通常用符号ξ表示。

阻尼比的物理意义在于描述了振动系统中阻尼力对振动幅度的影响程度。

当阻尼比为零时,即没有阻尼力存在,系统将进行无阻尼振动,振幅将保持不变。

当阻尼比小于1时,即存在轻度阻尼,系统将进行欠阻尼振动,振幅会逐渐减小,但仍保持一定的周期性。

当阻尼比等于1时,即存在临界阻尼,系统将进行临界阻尼振动,振幅将以最快的速度衰减到零。

当阻尼比大于1时,即存在过阻尼,系统将进行过阻尼振动,振幅将以更快的速度衰减到零,且不再有周期性的振动。

阻尼比还可以用来描述振动系统的稳定性。

当阻尼比小于1时,系统仍然保持稳定,只是振幅逐渐减小。

当阻尼比等于1时,系统刚好达到临界稳定状态。

当阻尼比大于1时,系统将不再稳定,振幅将迅速衰减到零。

阻尼比在实际应用中具有广泛的意义。

例如,在建筑物的结构设计中,合理选择阻尼比可以增加建筑物的抗震性能,减小地震对建筑物的破坏程度。

此外,在汽车悬挂系统的设计中,适当选择阻尼比可以改善车辆的乘坐舒适性和稳定性。

再比如,在音响系统的设计中,合理选择阻尼比可以提高音质和声音的清晰度。

阻尼比的大小和振动系统的特性密切相关。

不同的振动系统在不同的工程和科学领域中有着广泛的应用。

通过对阻尼比的研究和调节,我们可以更好地理解和控制振动系统的特性,进而提高各个领域中的工程和科学应用。

阻尼比是描述振动系统阻尼程度的重要参数,它在物理学和工程领域中有着广泛的应用。

通过合理选择阻尼比,我们可以改善振动系统的性能,并使其更好地适应各个应用领域的需求。

因此,深入理解和应用阻尼比的物理意义对于推动科学技术的发展以及改善人类生活具有重要意义。

临界阻尼系数与阻尼比

临界阻尼系数与阻尼比

使机械振动能量耗散的作用,是组成机械系统的一个元素。

例如物体在其平衡位置附近作自由振动时,振幅总是随着时间增长而逐渐衰减,这表明有阻尼存在。

在机械系统中,多数阻尼以阻力形式出现,如两物体表面的摩擦阻力,加入润滑剂后油膜的粘性阻力,物体在流体中运动受到的介质阻力等。

此外还有振荡电路中的电阻、材料和结构的内阻引起的结构阻尼等。

在机械系统中,线性粘性阻尼是最常用的一种阻尼模型。

阻尼力R的大小与运动质点的速度的大小成正比,方向相反,记作R=-C,C为粘性阻尼系数,其数值须由振动试验确定。

由于线性系统数学求解简单,在工程上常将其他形式的阻尼按照它们在一个周期内能量损耗相等的原则,折算成等效粘性阻尼。

物体的运动随着系统阻尼系数的大小而改变。

如在一个自由度的振动系统中,[973-01],称临界阻尼系数。

式中为质点的质量,K为弹簧的刚度。

实际的粘性阻尼系数C 与临界阻尼系数C之比称为阻尼比。

<1称欠阻尼,物体作对数衰减振动;>1称过阻尼,物体没有振动地缓慢返回平衡位置。

欠阻尼对系统的固有频率值影响甚小,但自由振动的振幅却衰减得很快。

阻尼还能使受迫振动的振幅在共振区附近显著下降,在远离共振区阻尼对振幅则影响不大。

新出现的大阻尼材料和挤压油膜轴承,有显著减振效果。

在某些情况下,粘性阻尼并不能充分反映机械系统中能量耗散的实际情况。

因此,在研究机械振动时,还建立有迟滞阻尼、比例阻尼和非线性阻尼等模型。

使机械振动能量耗散的作用,是组成机械系统的一个元素。

例如物体在其平衡位置附近作自由振动时,振幅总是随着时间增长而逐渐衰减,这表明有阻尼存在。

在机械系统中,多数阻尼以阻力形式出现,如两物体表面的摩擦阻力,加入润滑剂后油膜的粘性阻力,物体在流体中运动受到的介质阻力等。

此外还有振荡电路中的电阻、材料和结构的内阻引起的结构阻尼等。

在机械系统中,线性粘性阻尼是最常用的一种阻尼模型。

阻尼力R的大小与运动质点的速度的大小成正比,方向相反,记作R=-C,C为粘性阻尼系数,其数值须由振动试验确定。

振动阻尼系数的计算公式

振动阻尼系数的计算公式

振动阻尼系数的计算公式振动阻尼是指在振动过程中由于能量耗散而导致振动幅度的减小。

它可以用振动阻尼系数来表示,也称为阻尼比。

振动阻尼系数的计算公式与阻尼模型相关,常见的有线性阻尼、粘性阻尼和柯西阻尼等。

下面将分别介绍这三种阻尼模型及其相应的计算公式。

一、线性阻尼模型线性阻尼是指振动系统的阻尼力与振动速度成正比。

在线性阻尼模型下,振动阻尼系数的计算公式为:ζ=c/(2*√(m*k))其中,ζ为振动阻尼系数,c为阻尼力系数,m为系统的质量,k为系统的刚度。

二、粘性阻尼模型粘性阻尼是指振动系统的阻尼力与振动速度成正比,并且方向与振动速度相反。

在粘性阻尼模型下,振动阻尼系数的计算公式为:ζ=c/(2*√(m*k))其中,ζ为振动阻尼系数,c为阻尼力系数,m为系统的质量,k为系统的刚度。

三、柯西阻尼模型柯西阻尼是指振动系统受到的阻尼力与速度的平方成正比,并且方向与速度相反。

在柯西阻尼模型下,振动阻尼系数的计算公式为:ζ=2*β/ωn其中,ζ为振动阻尼系数,β为系统的柯西阻尼系数,ωn为系统的固有频率。

需要注意的是,以上三种阻尼模型是理想化的情况,真实的振动系统常常存在非线性的阻尼特性。

此时,振动阻尼的计算会更加复杂,需要借助数值模拟或实验测量等手段来获得准确的结果。

在实际工程中,振动阻尼系数的计算是非常重要的,它可以帮助工程师评估和控制振动系统的稳定性和性能。

通过合理的选择和调整阻尼系数,可以减小系统的振动幅度,提高系统的抗振能力。

因此,对振动阻尼系数有深入的理解和掌握是非常有益的。

总之,振动阻尼系数的计算公式根据不同的阻尼模型有所不同,包括线性阻尼、粘性阻尼和柯西阻尼等。

在实际工程中,选择合适的阻尼模型和计算公式是确保振动系统稳定性和性能的关键,需要充分考虑系统的特点和实际需求。

阻尼、阻尼系数、阻尼比

阻尼、阻尼系数、阻尼比

阻尼、阻尼系数、阻尼比阻尼(英语:damping)是指任何振动系统在振动中,由于外界作用和/或系统本身固有的原因引起的振动幅度逐渐下降的特性,以及此一特性的量化表征。

概述在物理学和工程学上,阻尼的力学模型一般是一个与振动速度大小成正比,与振动速度方向相反的力,该模型称为粘性(或粘性)阻尼模型,是工程中应用最广泛的阻尼模型。

粘性阻尼模型能较好地模拟空气、水等流体对振动的阻碍作用。

本条目以下也主要讨论粘性阻尼模型。

然而必须指出的是,自然界中还存在很多完全不满足上述模型的阻尼机制,譬如在具有恒定摩擦系数的桌面上振动的弹簧振子,其受到的阻尼力就仅与自身重量和摩擦系数有关,而与速度无关。

除简单的力学振动阻尼外,阻尼的具体形式还包括电磁阻尼、介质阻尼、结构阻尼,等等。

尽管科学界目前已经提出了许多种阻尼的数学模型,但实际系统中阻尼的物理本质仍极难确定。

下面仅以力学上的粘性阻尼模型为例,作一简单的说明。

粘性阻尼可表示为以下式子:其中F表示阻尼力,v表示振子的运动速度(矢量),c是表征阻尼大小的常数,称为阻尼系数,国际单位制单位为牛顿·秒/米。

上述关系类比于电学中定义电阻的欧姆定律。

在日常生活中阻尼的例子随处可见,一阵大风过后摇晃的树会慢慢停下,用手拨一下吉他的弦后声音会越来越小,等等。

阻尼现象是自然界中最为普遍的现象之一。

理想的弹簧阻尼器振子系统如右图所示。

分析其受力分别有:弹性力(k为弹簧的劲度系数,x为振子偏离平衡位置的位移):F= −kxs阻尼力(c为阻尼系数,v为振子速度):假设振子不再受到其他外力的作用,于是可利用牛顿第二定律写出系统的振动方程:其中a为加速度。

[编辑] 运动微分方程上面得到的系统振动方程可写成如下形式,问题归结为求解位移x关于时间t 函数的二阶常微分方程:将方程改写成下面的形式:然后为求解以上的方程,定义两个新参量:,称为系统的(无阻尼状态下的)固有频率。

第二n个参量,ζ,称为阻尼比。

阻尼 阻尼系数 阻尼比

阻尼 阻尼系数 阻尼比

阻尼阻尼系数阻尼比
阻尼是指物体在振动或运动过程中受到的阻力或阻碍,阻碍物体继续振动或运动的力量。

阻尼能使振动或运动逐渐减弱并停止。

阻尼系数是用来描述阻尼效果大小的物理量。

它表示单位时间内物体振动或运动的能量损失或减弱的比例。

阻尼系数通常用字母“c”表示。

阻尼比是比较阻尼系数和临界阻尼系数的大小关系的比值。

临界阻尼系数是指使物体振动停止所需的最小阻尼系数。

如果阻尼比小于1,则物体会发生过阻尼,振动或运动相对较慢;如果阻尼比等于1,则物体发生临界阻尼,振动或运动停止所需时间最短;如果阻尼比大于1,则物体发生欠阻尼,振动或运动相对较快。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阻尼阻尼系数阻尼比
阻尼(英语:damping)是指任何振动系统在振动中,由于外界作用和/或系统本身固有的原因引起的振动幅度逐渐下降的特性,以及此一特性的量化表征。

概述
在物理学和工程学上,阻尼的力学模型一般是一个与振动速度大小成正比,与振动速度方向相反的力,该模型称为粘性(或粘性)阻尼模型,是工程中应用最广泛的阻尼模型。

粘性阻尼模型能较好地模拟空气、水等流体对振动的阻碍作用。

本条目以下也主要讨论粘性阻尼模型。

然而必须指出的是,自然界中还存在很多完全不满足上述模型的阻尼机制,譬如在具有恒定摩擦系数的桌面上振动的弹簧振子,其受到的阻尼力就仅与自身重量和摩擦系数有关,而与速度无关。

除简单的力学振动阻尼外,阻尼的具体形式还包括电磁阻尼、介质阻尼、结构阻尼,等等。

尽管科学界目前已经提出了许多种阻尼的数学模型,但实际系统中阻尼的物理本质仍极难确定。

下面仅以力学上的粘性阻尼模型为例,作一简单的说明。

粘性阻尼可表示为以下式子:
其中F表示阻尼力,v表示振子的运动速度(矢量),c是表征阻尼大小的常数,称为阻尼系数,国际单位制单位为牛顿·秒/米。

上述关系类比于电学中定义电阻的欧姆定律。

在日常生活中阻尼的例子随处可见,一阵大风过后摇晃的树会慢慢停下,用手拨一下吉他的弦后声音会越来越小,等等。

阻尼现象是自然界中最为普遍的现象之一。

理想的弹簧阻尼器振子系统如右图所示。

分析其受力分别有:
弹性力(k为弹簧的劲度系数,x为振子偏离平衡位置的位移):
F s= − kx
阻尼力(c为阻尼系数,v为振子速度):
假设振子不再受到其他外力的作用,于是可利用牛顿第二定律写出系统的振动方程:
其中a为加速度。

[编辑] 运动微分方程
上面得到的系统振动方程可写成如下形式,问题归结为求解位移x关于时间t 函数的二阶常微分方程:
将方程改写成下面的形式:
然后为求解以上的方程,定义两个新参量:
,称为系统的(无阻尼状态下的)固有频率。

第二上面定义的第一个参量,ω
n
个参量,ζ,称为阻尼比。

根据定义,固有频率具有角速度的量纲,而阻尼比为无量纲参量。

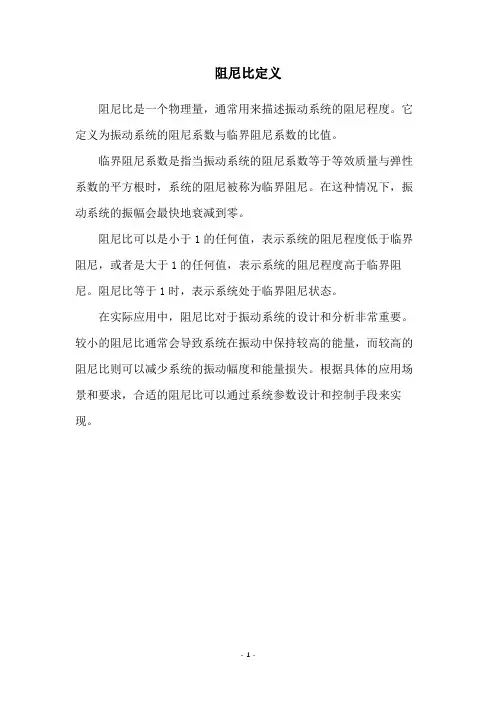

阻尼比也定义为实际的粘性阻尼系数C 与临界阻尼系数Cr之比。

ζ = 1时,此时的阴尼系数称为临界阻尼系数Cr。

微分方程化为:
根据经验,假设方程解的形式为
其中参数一般为复数。

将假设解的形式代入振动微分方程,得到关于γ的特征方程:
解得γ为:
[编辑] 系统行为
欠阻尼、临界阻尼和过阻尼体系的典型位移-时间曲线
系统的行为由上小结定义的两个参量——固有频率ω
和阻尼比ζ——所决定。

n
特别地,上小节最后关于γ的二次方程是具有一对互异实数根、一对重实数根还是一对共轭虚数根,决定了系统的定性行为。

[编辑] 临界阻尼
当ζ = 1时,的解为一对重实根,此时系统的阻尼形式称为临界阻尼。

现实生活中,许多大楼内房间或卫生间的门上在装备自动关门的扭转弹簧的同时,都相应地装有阻尼铰链,使得门的阻尼接近临界阻尼,这样人们关门或门被风吹动时就不会造成太大的声响。

[编辑] 过阻尼
当ζ > 1时,的解为一对互异实根,此时系统的阻尼形式称为过阻尼。

当自动门上安装的阻尼铰链使门的阻尼达到过阻尼时,自动关门需要更长的时间。

[编辑] 欠阻尼
当0 < ζ < 1时,的解为一对共轭虚根,此时系统的阻尼形式称为欠阻尼。

在欠
阻尼的情况下,系统将以圆频率相对平衡位置作往复振动。

[编辑] 方程的解
∙对于欠阻尼体系,运动方程的解可写成:
其中
是有阻尼作用下系统的固有频率,A和φ由系统的初始条件(包括振子的初始位置和初始速度)所决定。

该振动解表征的是一种振幅按指数规律衰减的简谐
振动,称为衰减振动(见上图中的位移-时间曲线所示)。

∙对于临界阻尼体系,运动方程的解具有形式
其中A和B由初始条件所决定。

该振动解表征的是一种按指数规律衰减的非周期运动。

∙对于过阻尼体系,定义
则运动微分方程的通解可以写为:
其中A和B同样取决于初始条件,cosh 和 sinh 为双曲函数。

该振动解表征的是一种同样按指数规律衰减的非周期蠕动。

从上面的位移-时间曲线图中可以看出,过阻尼状态比临界阻尼状态蠕动衰减得更慢。
