80FD-UDE-A型A类超声实验仪仪器说明(070822修订)
超声显像诊断仪的分类及介绍
超声显像诊断仪的分类及介绍A型超声波诊断仪A型超声波诊断仪是幅度调制型（amplitude modulated mode）的简称。
A型显示是超声技术应用于医学诊断中最早、最基本的方式。
它主要适用于检查肝、胆、脾、眼及脑等简单解剖结构，测量线度以及获得回波幅度的大小和形状，通过分析回波幅度的分布以获得组织的特征信息。
临床诊断中的应用范围：A型超声波诊断仪可用于许多科室，其中最有代表性的应用是脑中线位置的测量。
一般正常人脑中线位置通过颅骨的几何中心，最大偏差≤0.3cm。
用双迹A型诊断仪测量若脑中线偏移＞0.3cm，则应考虑有占位性病变。
此法检查无痛苦，准确性高。
展望A型诊断仪是最早应用于临床的超声设备。
由于B型诊断仪的出现，A型诊断仪已经面临被淘汰的边缘，目前只在脑中线测量、眼科等方面还在应用。
但是A型诊断仪在组织的判别和确定（或称组织定征）、生物测量方面都具有很高的准确性和特异性。
目前只有几家国外厂家在生产标准化的A型诊断仪。
B型超声波诊断仪基本原理：B型（brightnessmodulationmode）超声，为辉度调制型，其原理与A型相同，其不同点为：①将幅度调制显示改为辉度调制显示，它将放大后的回声脉冲电信号送到显示器的阴极（或控制栅上），使显示的亮度随信号大小变化；②医生根据声像图所得之人体信息诊断疾病，而不是像A型超声那样根据波型所反映的人体信息诊病。
一般的B超工作过程为：当探头获得激励脉冲后发射超声波, （同时探头受聚焦延迟电路控制,实现声波的声学聚焦。
）然后经过一段时间延迟后再由探头接受反射回的回声信号,探头接收回来的回声信号经过波束形成处理。
然后由数字扫描转换器（DSC）电路进行数字变换形成数字信号,在CPU控制下进一步进行图像处理, 再同图表形成电路和测量电路一起合成视频信号送给显示器形成我们所熟悉的B超图像,也称二维黑白超声图像。
特点：B型超声具有如下特点：它将从人体反射回来的回波信号以光点形式组成切面图像。
超声波热量计说明书
目录一概述 .............................................................................................................................................. - 3 - §1.1 引言 .................................................................................................................................... - 3 - §1.2 FC-80的特点 ....................................................................................................................... - 3 - §1.3 工作原理............................................................................................................................. - 3 - §1.6 可选备件............................................................................................................................. - 4 - §1.7产品型号编码规则 ............................................................................................................... - 4 - §1.8 外形图和接线图.................................................................................................................. - 5 - §1.9 性能指标............................................................................................................................. - 6 - 二开始安装测量................................................................................................................................ - 7 - §2.1 开箱检查............................................................................................................................. - 7 - §2.2 供电电源............................................................................................................................. - 7 - §2.2.1便携式 ....................................................................................................................... - 7 - §2.2.2固定式 ....................................................................................................................... - 7 - §2.2.3接线........................................................................................................................... - 7 - §2.3 通电 .................................................................................................................................... - 7 - §2.4 键盘 .................................................................................................................................... - 8 - §2.5 怎样操作............................................................................................................................. - 8 - §2.6 窗口简介............................................................................................................................. - 9 - §2.7 快速输入管道参数和步骤 ................................................................................................... - 9 - §2.8 选择测量点 ....................................................................................................................... - 10 - §2.9 探头接线........................................................................................................................... - 10 - §2.10 安装探头......................................................................................................................... - 10 - §2.10.1 探头安装距离........................................................................................................ - 11 - §2.10.2 探头安装方式........................................................................................................ - 11 - §2.10.3 V法 ....................................................................................................................... - 11 - §2.10.4 Z法........................................................................................................................ - 11 - §2.10.5 N法（不常用的方法） .......................................................................................... - 11 - §2.10.6 W法（极不常用的方法）...................................................................................... - 12 - §2.10.7 插入式传感器的安装............................................................................................. - 12 - §2.11 检查安装 ......................................................................................................................... - 15 - §2.11.1 信号强度 ............................................................................................................... - 15 - §2.11.2信号质量(Q值) ...................................................................................................... - 15 - §2.11.3 总传输时间、时差................................................................................................. - 16 - §2.11.4 传输时间比............................................................................................................ - 16 - §2.11.4 安装时注意的问题................................................................................................. - 16 - 三怎样使用..................................................................................................................................... - 17 -§3.1 怎样判断流量计是否工作正常 .......................................................................................... - 17 -§3.2 怎样选择流量单位制......................................................................................................... - 17 -§3.3 怎样选择瞬时流量单位..................................................................................................... - 17 -§3.4 怎样选择累积流量单位..................................................................................................... - 17 -§3.5 怎样选择累积器倍乘因子 ................................................................................................. - 17 -§3.6 怎样打开或关闭流量累积器.............................................................................................. - 17 -§3.7 怎样实现流量累积器清零 ................................................................................................. - 17 -§3.8 怎样恢复出厂设置 ............................................................................................................ - 17 -§3.9 怎样使用阻尼器稳定流量显示 .......................................................................................... - 17 -§3.10 怎样使用零点切除避免无效累积..................................................................................... - 18 -§3.11 设置零点提高测量精度 ................................................................................................... - 18 -§3.12 修改仪表系数（标尺因子）进行标定校正...................................................................... - 18 -§3.13 密码保护（加锁与开锁）................................................................................................ - 18 -§3.14 使用键盘锁定，避免无关人员操作................................................................................. - 18 -§3.15 怎样使用打印机.............................................................................................................. - 19 -§3.16 怎样使用4~20mA电流环输出........................................................................................ - 19 -§3.17 怎样输出模拟电压信号................................................................................................... - 19 -§3.18 怎样使用频率信号输出................................................................................................... - 19 -§3.19 怎样输出累积脉冲 .......................................................................................................... - 20 -§3.20 怎样产生输出报警信号................................................................................................... - 20 -§3.21 怎样使用蜂鸣器.............................................................................................................. - 20 -§3.22 怎样使用OCT输出 ........................................................................................................ - 21 -§3.23 怎样使用继电器输出....................................................................................................... - 21 -§3.24 怎样修改日期时间 .......................................................................................................... - 21 -§3.25 怎样调整LCD显示器..................................................................................................... - 21 -§3.26 怎样使用RS232/RS485串行口 ....................................................................................... - 21 -§3.27 怎样查看每日、每月、每年流量 .................................................................................... - 21 -§3.28 怎样连接压力信号和温度信号（模拟输入） .................................................................. - 21 -§3.29 怎样实现断电时间段内流量的自动补加 ......................................................................... - 22 -§3.30 怎样使用工作计时器....................................................................................................... - 22 -§3.31 怎样使用手动累积器....................................................................................................... - 22 -§3.32 怎样使用批量（定量）控制器........................................................................................ - 22 -§3.33 怎样对模拟输出进行校准 ............................................................................................... - 22 -§3.34 查看电子序列号和其他细节............................................................................................ - 22 -四命令/显示窗口详解..................................................................................................................... - 23 -§4.1 显示窗口一览表................................................................................................................ - 23 -§4.2 显示窗口顺序介绍............................................................................................................ - 24 -五问题处理..................................................................................................................................... - 41 -表1. 硬件上电自检信息及原因对策......................................................................................... - 41 -表2. 工作时错误代码原因及对策............................................................................................. - 42 -其他常见问题问答 .................................................................................................................... - 42 -六联网使用及通信协议 .................................................................................................................. - 44 -§6.1 概述.................................................................................................................................. - 44 -§6.2 流量计串行口定义............................................................................................................ - 44 -§6.3 同上位机的RS232直接联接............................................................................................. - 44 -§6.4 通信协议及其使用............................................................................................................ - 44 -§6.4.1 基本命令................................................................................................................. - 44 -§6.4.2 功能前缀和功能符号 .............................................................................................. - 46 -§6.4.3 兼容协议1.............................................................................................................. - 46 -§6.4.4 兼容协议2.............................................................................................................. - 47 -§6.5 键值编码........................................................................................................................... - 49 -§6.7 编程举例........................................................................................................................... - 49 -§7.1 功能介绍........................................................................................................................... - 50 -§7.2热量测量硬件接线............................................................................................................. - 50 -§7.3怎样进行热量测量............................................................................................................. - 50 -§7.4温度、压力等信号的量程范围设置 ................................................................................... - 51 -§7.5模拟输入的校准................................................................................................................. - 51 -§7.5联网时模拟输入量的读取.................................................................................................. - 51 -§8.1 质量保证........................................................................................................................... - 52 -§8.2 公司服务........................................................................................................................... - 52 -§8.3 产品升级........................................................................................................................... - 52 -§8.4 技术咨询........................................................................................................................... - 52 -九附录............................................................................................................................................ - 53 -§9.1常用液体声速和粘度 ......................................................................................................... - 53 -§9.2常用材料声速............................................................................................................................... - 53 -一概述§1.1 引言欢迎您选择使用性能更优异、功能更多、采用了专利技术制造的FC-80系列超声波流量计。
分体超声波说明书
Beijing GODA Instruments Co .,Ltd .北京古大仪表有限公司目 录1 测量原理 (1)2 仪表概况 (2)3 超声波泥水界面仪 (4)4 安装要求 (5)5 电气连接 (9)6 仪表调试 (12)7 结构尺寸 (14)8 技术参数 (16)9 选型指南 (18)10 物位计应用数据表 (19)1 测量原理分体型超声波物位计原理特点超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=CxT/2。
由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。
“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，并获得准确的测量结果。
换能器内置温度传感器，可实现测量值的实时温度补偿。
超声波换能器采用最佳声学匹配之专利技术，使其发射功率能更有效地辐射出去，提高信号强度，从而实现准确测量。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波物位计的型号有关。
2 仪表概况GDSL516GDSL514GDSL511换能器GDSL512应用:测量范围:过程连接:换能器外壳材料: 过程温度:过程压力:防爆等级:各类工业领域的液位、固体料位测量液体:(0.8～40)m 固体:(0.8～20)m G1A ，M105x2PU /PC(-40～80) (-0.02～0.1)MPa Exm II T6各类工业领域的液位、固体料位测量液体:(1.2～80)m 固体:(1.2～40)m G1A ，M105x2PU /PC(-40～80) (-0.02～0.1)MPa Exm II T6应用:测量范围:过程连接:换能器外壳材料: 过程温度:过程压力:防爆等级:各类工业领域的液位测量,特别是水处理工业液体:(0.6～20)m G1A PU/PC(-40～80) (-0.02～0.1)MPa Exm II T6各类工业领域的液位测量,特别是水处理工业液体:(0.4～10)m G1A PU /PC (-40～80) C (-0.02～0.1)MPa Exm II T6分体型超声波物位计应用:最大量程:外壳材料: 过程温度:显示/编程:各类工业领域的液位、液位差值、平均值测量，明渠流量测量。
掌握A型超声检测仪的使用方法。
笃 行
(3) 固定增益旋钮，记录这时
厚 衰减余量N1，调衰减器使底波
德 B1降至刚好能辨认的最小值，
弘 记录这时的衰减余量N2。
毅
(4) 计算动态范围计算： N2 N1
6
图2 动态范围测试
盲区测试
(1) 将抑制旋钮调整至“0”，
其他旋钮位置适当。
(2) 将直探头置于CSK-ⅠA
试块上如图4 所示的位置Ⅰ、
笃 行
(3) 调节微调、水平或脉冲移位等旋钮，使示波屏上 出现五次底波B1~B5，且使B1对准2.0，B5对准10.0， 如图1所示。
厚
(4) 观察和记录B2，B3，与水平刻度值4.0、6.0、
德
8.0的偏差值a2，a3，a4。
弘
毅
(5) 计算水平线性误差： amax 100% 0.8b
博
探头： 2.5P20Z或 2.5P14Z。
学 试块：ⅡW、CSK-ⅠA、200/Ф2平
笃 底孔试块等。
行 厚
耦合剂：机油。
德
其他：压块、坐标纸等。
弘
毅
3
实验内容
水平线性测试
(1) 调节有关旋钮使时基线清晰明亮，并与水平刻度 重合。
博 学
(2) 将探头通过耦合剂置于CSK-ⅠA试块上，对准 25 mm厚的大平底面，如图1所示。
超声检测技术实验
西安工程大学物理实验教学中心
§1 超声检测仪的使用和性能测试
实验目的
了解A型超声检测仪的工作原理。
博
掌握A型超声检测仪的使用方法。
学
掌握水平线性、垂直线性和动态范围等主要
笃 性能的测试方法。
行
厚
掌握盲区、分辨力和灵敏度余量等综合性能
FD-UDE-A型A类超声实验仪仪器说明(070822修订).
仪器使用说明TEACHER'S GUIDEBOOKFD-UDE-AA类超声实验仪中国.上海复旦天欣科教仪器有限公司Shanghai Fudan Tianxin Scientific_Education Instruments Co.,Ltd.FD-UDE-A型A类超声实验仪使用说明一、概述超声波是指频率高于人耳听觉上限（20K）的声波。
超声技术是声学领域中发展最迅速、应用最广泛的现代声学技术。
其中超声检测已成为保证设备质量的重要手段，B超仪器已是人类健康的有利助手，工业超声提高了处理工业产品的能力，并能完成一般技术不能完成的工作。
本仪器是一种无损伤的超声脉冲反射式探测实验仪器，既可以作为医学用超声诊断实验仪，也可以作为工业用超声探伤实验仪，FD-UDE-A型A类超声实验仪具有以下优点：1．两组高频脉冲输出信号，脉冲间隔、相移、同步信号均为单片机控制，操作方便，波形稳定。
2．仪器可用于水及其它物质中超声波传播速率的测量、超声波探伤、水中探物及超声波经过不同材料衰减程度的研究等实验。
脉宽的矩形波，有利于降低示波器频率响应要求，方便3．仪器已将2.5MHz探头信号合成5S与计算机连接。
4．两组探头可任意选择一组作单迹显示，其性能符合一般临床诊断要求。
5．任一组探头可作单发单收，加入一些外配设备可做多种超声实验及医用多普勒效应实验。
该仪器实验内容丰富，安全可靠，使用面广，既可以用于医学类专业医学物理实验，也可用于高等院校、大专、中专院校的基础物理实验、近代物理实验及综合性设计性物理实验。
二、仪器简介本仪器主要由FD-UDE-A型A类超声实验仪主机、数字示波器（选配）、有机玻璃水箱、金属反射板、探头及接线两根、Q9线一根、样品架组成。
图1 A类超声实验仪仪器装置三、技术指标1．探测方式：双探头可双发双收，也可单发单收2．工作频率： 2.5MHz3．发射脉冲振幅：大于300V（峰峰值）4．输出脉冲宽度：小于5S5．接收电路增益：不小于50分贝6．探头盲区：小于0.5cm7．探测深度：水中小于100cm8．外接电源： 220V±10% 50Hz9．消耗功率： 50W10．仪器重量： 5Kg11．外形尺寸： 380×320×120四、实验项目1．用A类超声实验仪测量水中声速或测量水层厚度；2．用A类超声实验仪测量固体厚度及超声无损探伤；五、注意事项1．需选配60M（最低配置）双踪数字存储示波器；2．数字存储示波器应使用其配套探头，否则会使波形失真，影响读数精度；3．探头与探测物间要涂上声耦合剂，常用的耦合剂为对人体无刺激性且不易流失的油类，如：甘油、蓖麻油、石蜡油等；4．仪器配置外接电源线为三芯电源线，要求实验室电源插座为三芯插座，且接地端良好；5．超声波探头及示波器探头注意不要插错（超声探头连接的Q9插座输出为300V以上的高压），否则会损坏示波器的外触发电路。
Danatronics Corp 第二代A型超声测试器快速上手指南说明书
QUICK START GUIDEEHC-03UltrasonicThickness GageSoftware version x.xLiabilityUltrasonic testing is a function of using the proper equipment (electronics, transducer, cable and couplant combination) for the inspection and a qualified operator who knows how to use this manual, the instruments and all calibration procedures. The improper use of this equipment, along with the improper calibration can cause serious damage to components, factories, facilities, personal injury and even death.It is understood and also highly recommended that the operator of this equipment is a well trained inspector qualified by either their own company or another outside agency to issue Ultrasonic Level I, 40 hour class room training in Ultrasonic Theory. Danatronics, Corp. and any of its employees or representatives shall not be held responsible for improper use of this equipment for its intended use. Proper training, a complete understanding of Ultrasonic wave propagation, thorough reading of this manual, proper transducer selection, correct zeroing of the transducer, correct sound velocity, proper test blocks, proper cable length, proper couplant selection all play a factor in successful ultrasonic thickness gaging. Special care should be taken when test pieces have rough or painted surfaces, particularly those applications where the test piece is thin to begin with as doubling of the echoes is possible even if the transducer is capable of measuring the desired thickness. As transducers wear or heat up, results can be either too thin due to a lack of sensitivity as a result of wear or too thick due to heating up of the transducer, referred to as “drift.”1. Installing BatteriesIn order to install batteries in any of EHC-03 series unit, open the battery door at the bottom left of the unit. Slide in two AA batteries with positive terminal of both batteries facing towards top of the unit. Close the battery door tight enough so that the batteries make contact with both the battery terminals.2. Powering ON/OFFPlug in the DKS537 transducer into the gage. It does not matter which connector is plugged in to either side. To power ON the unit press and hold the F1 key for about three seconds. The LCD will display the company information briefly and then go to the below screen. To turn off the unit press and hold the F1 key for about three seconds. The LCD will briefly display the company information with a ‘counting down’ clock and then turn off.Backlight:The backlight is always set to automatically turn on with any keypress or active reading and the backlight remains on for approximately 8 seconds.Auto Power Off:The EHC-03 will automatically turn off after 5 minutes without a valid reading or keypress to conserve battery life.NOTE:IF NO TRANSDUCER IS CONNECTED, THE FOLLOWING PROMPT FLASHES/”INSERT TRANSDUCER”Company information screenThe first screen reads:COUPLE TO DISC ON BOTTOM OF THE GAGE AND PRESSS F1 FOR ZERO NOTE:Pressing F1 bypasses the zero on block operation and brings you to the screen to make measurements.Example of Velocity and Zero values after Auto zero3. Calibrating the gageCalibrating is the process of adjusting the gage for a specific material and transducer before testing the material to make sure that all measurements are accurate. You must always calibrate before measuring material for standard accuracy. The following steps show how to perform velocity cal, zero cal, velocity and zero cal and delay-line cal. You will require a test step block of known thicknesses of thin and thick of the same material, surface condition and temperature to perform the most accurate calibration.a. Velocity Calibration OnlyTo perform a velocity calibration if a test block is not handy. First upon turning on the gage, place the probe on the bottom disc on the bottom of the gage and press F1 to zero. Then pressMenu/OK and go to Material, highlight the material closest to what you will be measuring. Press F1 to exit then choose Calibration, While measuring the thicker step, select VEL by pressing F3. After selecting VEL, you can take the transducer off the test block. If the displayed measurement is different than the known value of the step, use the up or down arrow key to adjust the displayed value to the known value of the step. Press OK to perform the calibration. The unit will briefly display the calibrated velocity value in the top of the screen and then return to measure mode.b. Zero Calibration Only using block on the bottom of the gageTo perform a zero calibration upon powering on, couple to the block on the bottom left of the gage and press F1. The gage will read .433” or 11.00 MM and return to measurement mode.c. Zero and Velocity Calibration (MOST ACCURATE TECHNIQUE)To calibrate both: zero and velocity calibrations at the same time. First go to the Calibration via Menu/OK, highlight Calibration. While measuring the thinner step select ZERO by pressing F2. After selecting ZERO you can take the transducer off the test block. If measured value is different than the known value of the step, adjust the measured value by pressing up or down arrow key THEN PRESS F1 for CAL. Measure the thick sample then select VEL by pressing F3. After selecting VEL you can take the transducer off the test block. If the displayed value is different than the known value of the step, adjust the value by pressing up or down arrow keys and press Menu/OK key. The unit will briefly display the calculated sound velocity value and then return to Measure mode. Note that the order of Velocity and Zero calibration could be reversed.NOTE: The most accurate calibration is a 2 step using a calibration test block. See optional items at end of manual. Once any of the above calibrations is performed, verify the accuracy of the readings using the test step block.d. Velocity list:From the Menu/OK, scroll up or down to Material, press Menu/OK to see available materials. The gage defaults to first power on and upon re-set to Steel .2330 IN/Usec. If there is a star next to the velocity, it means that the velocity has been changed manually or via the calibration process. When making measurements on various materials, it is recommended you begin with the one closest to the material you are trying to measure.4. Taking Measurements:Once an Auto-zero is performed on the bottom of the test block or F1 pressed the EHC-03 automatically goes to the measure mode as shown below.To take thickness readings, simply apply a small amount on fluid (couplant) to the test object and firmly hold the transducer on the part. You will see a number appear on the display and the quality bar fill up from left to right and become solid as the reading becomes more stable. NOTE: the battery life is in the bottom right hand corner of the display.Changing the parameter settingsThe following is a list of available parameters in alphabetical order:−About−Calibration−Contrast−Language−Lock−Material−Reset−UnitsTo change any parameter settings press Menu/OK and then go to the option by pressing up or down arrow keys. Press OK to go to accept. Go to the desired parameter from the list by pressing up or down arrow keys. You can change the settings for that parameter directly from the main menu screen by pressing the left and right arrow keys. Otherwise you can press OK to list all the settings for that parameter on a new screen and then go to the desired setting from the list and press OK. The display will return to measurement. Consequently, the F1 Key is exit to back out of that screen.Languages:The EHC-03 comes standard with the following languages:−English (Default and upon re-set)−Italian−Spanish−French−Czech−Finnish−German−Polish−Portuguese−Slavakian−ChineseReset:From the Menu/OK scroll to re-set, press Menu/OK to re-set, are you sure prompt then F2 for Yes or F3 for No.Units:From the Menu/OK key, scroll to units, scroll to desired units such as In, MM or Usec, then press Menu/OK to accept.About:Displays operating software and company contact informationContrast:Highlight contrast then us the left or right arrow to adjust display contrast from 25-30 to set the most desired contrast.Lock:User can lock the keypad (Key) or Calibration (Cal) and a symbol will be shown in the bottom right K inside the lock symbol represents the keypad is locked like this:Freeze:By pressing F2, operator can freeze a reading/press F2 to unfreeze.Optional Spare Parts:5 SB-09, 5 step steel test block .100-.500 or 2054mm-12.70mmPP-09, protective pouch for EHC-03Spare Transducer, DKS537Re-Calibrations:It is recommended to re-calibrate your gage every 12 months. Danatronics offers a re-calibration certificate traceable the NIST. Contact us below for any questions or services.EHC-03 Specifications:Size: 5" (127 mm) (L) x 3" (76.2 mm) (W) x 1.25"(31.75 mm) (H)Weight: 8 OZ (.23 kg)Thickness range: .040"-20" (1mm-508mm)in steelMaterial Velocity Calibration Range:0.0200 - 0.7362 in/uS(0.508 - 18.699 mm/uS).Temperature: Gage Operating: -4° F to 122° F(-20° C to 50° C)Battery life: Up to 50 hours (20 hours withbacklight on)Battery type: 2 "AA" AlkalineDisplay: 128 X 64 Graphics LCD monochrome,sunlight readableLanguage support: multi language of English,French, Spanish, Italian, Czech, German, ChinesePortuguese, Slovak, Finnish, and HungarianQ-Bar: graphic display that confirmsmeasurement stabilityPackage: IP54 rated custom, splash-proof,high impact plastic with rubber keypadBandwidth: 0.5-20 MHz (-3dB)Units: English/Metric/MicrosecondsBacklight: Auto on with valid reading orkeypress for 10 secondsOptional Protective pouch: Custom moldedpouch with wrist strap and belt clipTransport case: Hard plastic with highdensity molded foam cut out for gage andmost accessoriesFreeze mode: Freezes displayHold mode: Holds display to retain lastthickness readingStandard EHC-03 includes: Ultrasonicthickness gage, DKS-537 5MHz 0.375 inchdiameter potted cable, operational manual, NISTtraceable calibration certificateNote: The EHC-03 is only available with theDKS-537 and is not field upgradeableWarranty: Limited 2 year warranty on partsand labor for gage only under normal useContact Information:Danatronics Corporation150A Andover Street, Suite 8CDanvers, MA. 01923Phone: 978 777 0081Fax: 978 777 3798Website: Email: *********************。
彩色多普勒超声波诊断仪说明书讲解
一、彩色多普勒超声波诊断仪（进口产品）1.1、设备用途：主要用于腹部、心脏、妇产科、浅表器官、腹部实时四维等部位的彩色超声显像和科研。
1.2、彩色多普勒超声诊断仪包括：#1.2.1、彩色监视器：17寸高分辨率彩色液晶监视器，自由臂设计，可上下左右前后任意旋转，多达360度。
(附证明资料）1.2.2、操作键盘：可多方向控制转位1.2.3、全数字化超宽频带波束形成器1.2.4、超宽频带探头, 频率围1---12MHZ1.2.5、数字化高分辨率二维灰阶成像单元1.2.6、彩色多普勒超声波诊断部件1.2.7、彩色多普勒能量图(CDE/CPA)1.2.8、方向性能量图1.2.9、M模式, 彩色M型（附图片证明），解剖M型1.2.10、脉冲波及连续波模式,并具备高PRF脉冲波1.2.11、实时动态频谱多普勒显示及多参数分析系统，并可输入报告系统1.2.12、三同步功能1.2.13、组织谐波成像单元，采用脉冲反相谐波技术，并具备多组谐波选择#1.2.14、160DB动态围,可视可1DB的调节1.2.15、1500数字化通道1.2.16、复合成像技术可选(同时作用于发射和接收,至少5线发射,要求作曲别针试验并附图片)1.2.17、斑点噪声抑制技术，提高图像对比分辨率，减少噪声的干扰。
#1.2.18、组织差异校正技术，利用声波在不同组织传播速度不同，对不同组织进行回声校正，改善远场穿透，提高分辨率，分多种组织可选，≥4种（附证明资料）1.2.19、智能图像优化技术：根据人体不同的声学特性及医生的诊断需求进行快速的图像优化条件设置的选择。
1.2.20、智能图像一键优化技术(作用于2D及Doppler)，单键操作，可自动调节增益，动态围，Doppler基线，标尺等参数（附证明资料）1.2.21、梯形成像，线阵探头视野扩展15%1.2.22、组织多普勒成像技术，可由TGC控制1.2.23、自由臂三维技术1.2.24、可选时间空间智能成像技术，用于胎儿心脏扫查，在MPR多平面显示以及三维模式显示，支持二维模式*1.2.25、一体化先进四维成像，具多平面MPR模式显示在X,Y,Z轴的不同层厚, ROI 感兴趣区域于多平面MPR及动态三维容积显示模式均可灵活调节,可在不同MPR 层厚旋转，擦写以及修改，可调节透明度，组织定征(组织，囊肿，肿块)等多种参数（附证明资料），使得到最好的动态三维图像。
欧能达系列数字式超声波探伤仪基本操作
欧能达系列数字式超声波探伤仪基本操作一，开机。
按【电源】1秒指示灯松开。
二，看工件，选择合适探头。
目的是超声波所发射方向要与缺陷方向相交叉（相切）如：1.单晶直探头——用来检测被检测厚度＞30mm以上工件（锻件、圆棒、中厚板等）2.双晶直探头——用来检测被检测厚度＞1m----50mm左右工件（薄板、薄铸件等）3.斜探头——用来检测焊缝，焊缝熔深＞2.5mm以上（钢板焊缝）三，打开预先保存通道。
打开通道步骤：按【返回】3次→左上角红色箭头3次→按【+】或【—】→按【打开通道】→【返回】四，设置【声程】1.用直探头时【声程】大于被检厚度，注意不要让始波不要超过第一格。
——按【声程】（vj=0、10、20、50、100四档循环）→“数字”→【回车】2.用斜探头时，【声程】设置为母材厚度2倍或以上即可。
五，调整【增益】1.用直探头时，先把探头放在工件上用手稳住，按【增益】（vj=0.1、1、2、6四档循环）→【+】或【—】（使杂波高出水平线即可）。
也可用公式直接算出2.用斜探头时，做DAC曲线时dB值为准六，【定量】——冻结当前屏幕，按【+】（后移）或【—】（前移）移动黄色光标（黄点）到所要缺陷波顶端，此时S a值就是该缺陷波位置。
再按【定量】1次恢复采集七，【退格】——为删除八，【回车】——为确定九，【返回】——为返回上一菜单十，【输入法】——为输入大小写字母，保存波形数据的文件名需要字母时用十一，【Ｓａ】――距离【Ｘａ】――水平【Ｙａ】――深度【幅ａ】――红色波的高度【ＲＬａ】――缺陷当量值或缺陷ｄＢ值一、纵波直探头调校（A VG【DGS】曲线制作快捷步骤）1.开机后按【超声探伤】→按【探伤调节】→按【通道选择】→按【通道号】→按“+”或“—”→按【打开通道】→【返回】2.按【探头参数】键，将【探头类型】用【+】/ 【—】键调整为直探头。
（注：探头类型改成直探头后，【探头K值】和【探头角度】自动默认为0）→按【返回】3.按【声速设定】，选择【钢直声速】,5900m/s按【返回】。
东方仪器D-700 超声波检测仪使用手册说明书
目 录1．仪器概况 (1)1.1 模式切换 (1)1.2 基本配置及各部分名称 (1)2．技术参数 (2)3．主要功能 (2)4．测量步骤 (3)4.1 仪器准备 (3)4.2 声速的设定 (3)4.3 声速的测量 (4)4.4 仪器校准 (4)4.5 测量厚度 (5)5．厚度值的存储与查阅 (5)5.1 存储厚度值 (5)5.2 厚度值的查阅 (6)6．删除操作 (6)6.1 删除单个厚度值 (6)6.2 删除当前文件 (7)6.3 删除所有文件 (8)6.4 删除校准数据 (8)7．系统和功能设置 (8)7.1 系统设置 (8)7.2 功能设置 (9)7.3 测量单位及分辨率的设定 (9)7.4 最小值捕获 (10)7.5 两点校准 (11)7.6 亮度调节 (11)7.7 上下限设定 (12)7.8 背光功能 (13)7.9 低电压提示功能 (13)7.10 关机方式 (13)8．测量应用技术 (13)8.1 工件表面要求 (13)8.2 测量方法 (13)9．维护及注意事项 (14)9.1 电源检查 (14)9.2 注意事项 (14)9.3 维修 (14)附表1:各种材料的声速 (15)—1—1．仪器概况UM-3精密超声波测厚仪采用单晶延迟探头，利用多次回波提高精度，使分辨率可达0.001mm，测量下限达0.3mm 。
UM-3具有普通和精密两种工作模式。
普通模式采用界面波-回波法，测量范围是 1.5mm～18mm ；精密模式采用回波-回波法，测量范围是 0.3mm～10mm。
UM-3精密超声波测厚仪的工作原理如下： 厚度 = （声速 × 时间）/ n 注：n 为回波次数 ，回波次数越多测量精度越高1.1 模式切换按MENU 键，当反黑显示普通或精密1.2 基本配置及各部分名称1.2.3 仪器各部分名称(见下图)液晶屏显示：m/s —— 声速单位 凸 —— 耦合标志 mm —— 厚度单位HIGH —— 0.001mm 分辨率 MID —— 0.01mm 分辨率 LOW —— 0.1mm 分辨率 BATT —— 低电压标志 测量时左下角数字是回波次数—2—键盘功能说明：ON —— 开机键 VEL —— 声速键 MENU —— 菜单键 MEM —— 存储键 CAL —— 校准键—— 背光键—— 回车键 △、▽——上、下调节键1.2.1 标准配置：● 主机 —— 1台 ● 单晶延迟探头 —— 1个 ●探头线 —— 1条 ● 耦合剂 —— 1 瓶 ● 仪器密封箱—— 1个 ● 使用说明书—— 1本 ● 电池 —— 2节 1.2.2 选购件：●通信软件及电缆 ●阶梯试块2．技术参数★ 显示方式：128×64大屏幕点阵液晶屏显示 ★ 普通模式测量范围：1.5 mm ～18 mm ★ 精密模式测量范围：0.3 mm ～10 mm ★ 显示分辨率：毫米 ：0.001，0.01，0.1英寸 ：0.0001，0.001，0.01★ 测量刷新频率：常规测量时4Hz ，最小值扫查时25Hz ★ 声速调节范围：1000～9999 m/s ★ 使用环境：0℃～40℃ ★ 电源：二节5号碱性电池 ★ 外形尺寸：149×73×32 mm ★ 重量：200g （含电池）3．主要功能★ 具有普通和精密两种工作模式★ 厚度值存储：可存储500个厚度值,关机后数据不丢失,并且划分为五个文件，便于对数据的管理 ★ 厚度报警：可设置厚度界限，对限界外的测量值自动报警 ★ 最小值捕获（也称扫查模式）：捕获测量过程中的最小值 ★ 两点校准：测量曲面壁厚或特殊应用时，可提高测量的精度 ★支持毫米和英寸两种厚度单位—3—★ 可存储5种不同材料的声速 ★ 校准值自动存储，关机后数据不丢失★ 删除功能：对文件中的可疑数据进行删除，也可删除所有已存储数据以便存储新的数值 ★ 具有背光显示，为夜间工作带来方便 ★ 低电压提示★ 自动关机：如果5分钟内没进行任何操作，仪器自动关机 ★ 耦合状态提示：通过观察耦合标志的稳定性可知耦合是否正常 ★ 支持中文、英文两种语言界面4．测量步骤4.1 仪器准备将探头插头插入主机探头插座中， 按一下ON 键，听到两次蜂鸣声屏幕出现显示，其中显示的声速为上次关机前使用的声速，显示内容见下图：4.2 声速的设定当已知材料声速，可以利用仪器提供的声速手动调节功能，并依据附表中的参考声速值，调整仪器的内置声速值。
医疗超声仪使用方法说明书
医疗超声仪使用方法说明书一、产品概述医疗超声仪（以下简称“仪器”）是一种用于医学影像采集和分析的专业设备。
本使用说明书将详细介绍仪器的使用方法和注意事项，以帮助用户正确、安全地操作仪器。
二、仪器结构和功能1. 仪器结构仪器由以下部分组成：- 主机：包含仪器的核心控制和处理模块；- 显示屏：用于显示采集的超声影像和相关数据；- 手持探头：用于接触患者的皮肤，采集超声信号；- 操作面板：用于用户选择操作模式、调节参数等。
2. 仪器功能仪器具备以下功能：- 采集超声影像：通过手持探头接触患者体表，采集超声信号并生成图像；- 影像调节：用户可以调节影像的亮度、对比度等参数，优化显示效果；- 数据分析：仪器可对采集的数据进行实时分析和计算，提供相关测量结果；- 存储和传输：仪器支持影像和数据的存储，并可通过接口进行传输和共享。
三、使用准备1. 环境要求在使用仪器之前，请确保以下环境满足要求：- 温度：仪器应在15-30摄氏度的环境中使用；- 湿度：相对湿度应在30%-75%范围内；- 电源：仅使用额定电压和频率的电源供电，确保电源稳定。
2. 前期准备在使用仪器之前，请完成以下准备工作：- 检查仪器外观，确保无异常；- 打开仪器电源，并等待系统启动完成；- 连接手持探头，并确认连接稳固。
四、操作流程1. 操作界面仪器启动后，将显示操作界面。
界面包括图像显示区、参数调节区等。
用户可根据需要，调整操作界面和显示设置。
2. 采集超声影像（1）选择采集模式：根据具体需要，选择超声模式、扫描模式等；（2）定位手持探头：将手持探头移到待检部位，并确保与皮肤充分接触；（3）开始采集：点击相应按钮或触摸屏幕，开始采集超声信号；（4）影像调节：根据需要，调节图像亮度、对比度等参数；（5）保存影像：若满意采集结果，可选择保存影像。
3. 数据分析和测量仪器可对采集的数据进行进一步分析和测量，包括但不限于测量距离、测量角度等操作。
阿凡格Versatile超声波缺陷检测仪说明书
AvengerVERSATILE ULTRASONIC FLAW DETECTORDual A-Trace 2-3 echo mode DAC/TCG2 independent linear flaw gates Shear wave modeDAC curve in FW modeTime encoded B-ScanIntroductionThe Avenger is a small handheld UT instrument offering both versatileflaw detection as well as a series of thickness gaging capabilities. While the basic software can perform flaw detection utilizing linear independent flaw gates, an advanced software version is capable of Time Corrected Gain (TCG) by setting up a DAC curve enabling state-of-the-art conventional flaw detection. Special AWS calculations as per the D1.1/1.5 AWS code are available in the AWS software upgrade in order to facilitate such industry-standard inspections in a convenient and fast manner.ApplicationsGeneral ultrasonic flaw detectionMetals, plastics, composites, glass, rubber Tube, pipe tank, pressure vessel Investment castings Chemical milling Turbine blades Boilers GlassP r o vided b vided by y : com (800)40404-A -ATE TEC CAd Advanced vanced T Test estE quipment Rentals®AvengerVERSATILE ULTRASONIC FLAW DETECTOR5542 Buckingham Drive - Huntington Beach - CA 92649 – PH: 714-893-2438 - FX: 714-897-3840 - ***********************Standard featuresSingle and dual element transducersContact, delay/immersion, through-transmission, shear modeHigh-Speed LCD displaySplitView: Dual A-Trace displayPeak Echo Hold: Fixed or timed “waterfall” resetDefault and user programmable setupsRugged aluminum case with rubber end capsWindows based Data Transfer software optionalAdvanced featuresSoftwareoptionsTime-encodedB-ScanDAC/TGCcurveAWScalculationsStandard xDAC x xDAC+AWS x xTime-encoded B-Scan: View A-Scan and B-Scan simultaneouslyDAC- Distance Amplitude Correction – incorporates 20-pointDAC curve to compensate for material attenuation and sounddissipation and maintain a true quantitative signal amplitudeacross the range covered by the DAC curveAWS- Calculations – includes standardized calculations requiredto fulfill compliant AWS inspections and measurementsAvenger AWS PackageAvenger-L00, including DAC+AWS software upgradeAWS0266 shear wave transducer, TBS103 test blockAWW045, AWW060, AWW070 wedgesCHRF028-TM contact transducer, BBG01 cableTechnical SpecificationsGeneral Package Avenger unit, Rechargeable ‘AA’ batteries, AC charger, User manual, COC, Pelican Case Display 240 x 320 pixels | 2.3in x 3.1in (58mm x 79mm) | automatic/on/off backlightDimensions 3.25in x 1.4in x 7in, 1.75lbs | 82mm x 35.5mm x 178mm, 0.8kgPower source 6 field-replaceable ‘AA’ batteries (autonomy of 8 hours) or AC powerOperating temp 32 F - 122 F (0 °C to 50 °C)Storage temp -4 F - 140 F (-20 °C to 60 °C)Connector type Dual Lemo00 or Dual BNC or Dual Lemo01Transducer Type Single and dual element | Contact, Delay, Immersion, Shear, Through-transmission Frequency 0.5 MHz - 15 MHzPerformance Measurement Range 0 in – 340 in (0mm – 8636mm)Resolution 0.001 in (0.0254mm)Velocity 0.0490 in/us – 0.9999 in/usGates Thickness gates IP-1st, 1st-2nd, 2nd-3rd | IP blocking, IF blocking, IF-1st blocking, 1st–2nd blocking | POS and NEG Linear flaw gates 2 independent linear gates | % of FSH for each of both gatesAlarm types Auditable and visual | Thickness high, low, both | Amplitude higher, lowerDAC flaw gates OPTIONAL: DAC curve (20-point)Modes Shear wave mode Flat plate| Thickness and one linear gate availableTCG mode OPTIONAL: TCG (Time Corrected Gain) available in all modes | automatic or manual setupAWS-code mode OPTIONAL: AWS D1.1/1.5 calculations (A, B, C, D values automatically calculated)Pulser Pulse volts | PRF 250V | 300HzReceiver Gain 0 - 100dB (up to 0.1 increments)Damping | Tuning 25Ω - 375Ω (8 damping levels) | Filter on/offDisplay modes RF, +HW, -HW, FWStorage Internal 2MB data logger – 250 A-Scans storable, up to 20 User setups storableConnectivity PC Software Windows based USB Data Transfer Software: up- and download setups and data (optional)。
产品名称A类超声实验仪
产品名称：A类超声实验仪
本仪器是一种无损伤的超声脉冲反射式探测仪器。既可作为医学用超声诊断仪，也可作为工业用超声探伤仪。仪器实验内容丰富，安全可靠，适用面广。既可用于医学类专业医学物理实验，也可用于普通高校、中专的基础物理实验、近代物理实验及综合性设计性物理实验。
应用本仪器可完成以下实验：
1．用A类超声实验仪测量水中声速或测量水层厚度。
2．用A类超声实验仪测量人体脏器厚度。
3．用A类超声实验仪测量人脑宽度。
4．用A类超声实验仪测量固体厚度及超声无损探伤。
仪器主要技术参数：
1．脉冲电压450V
2．放大增益>50dB
3．触发模式同步触发
Байду номын сангаас4．输出限幅8V
5．超声探头收发一体双通道频率2.5MHz
产品型号：HAD-FD-UDE-A
A类超声实验仪型号；HAD-FD-UDE-A
超声波是指频率高于人耳听觉上限的声波。超声技术是声学领域中发展最迅速、应用最广泛的现代声学技术。超声检测已成为保证设备质量的重要手段，B超仪器已成为人类健康的有利助手，而超声波探伤是无损检测的主要方法之一,它是以超声波在媒质中传播规律为基础,利用被测工件材料本身或者内部缺陷的声学性质对超声波传播的影响,非破坏的探测材料本身和表面的缺陷(如裂纹,夹杂,未熔合等)的大小、形状和分布状况，以及测定材料性质。超声波探伤灵敏度高、穿透力强，可以探查大型锻件，检测材料厚度可以达到数米，并且可以从材料的一面进行检测，从而能实现在线检测和监控。
防爆超声波说明书7页word
EA900超声波液位计安装调试说明◆产品简介：超声波液位计是一种一体式智能型非接触式液位测量仪表，为工业和市政一般液位测量场合而设计。
采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。
产品可广泛用于各种液体的测量，特别是水处理工业，也可用于距离的测量。
◆工作原理：超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需要时间间隔与换能器到被测介质表面的距离成正比。
此距离值D与声速C和传输时间T之间的关系可以用公式表示：D=C×T/2。
物位计发射超声波脉冲时，不能同时检测反射回波。
由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。
被测的最高物位如进入盲区，仪表将不能正确检测，会出现误差。
如有需要，可以将物位计加高安装。
一、拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。
二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
EA型超声波液位计包括1个传感元件、1个电子单元及1套壳体三、技术参数◆量程：EA900: 4m（液体）；EA900: 8m（液体）；◆盲区：0.30m◆供电：24VDC（标准）；◆输出：4~20mA两线制◆介质温度：-20℃～60℃◆过程压力：0.1Mpa以下◆发射波束角：12°◆温度补偿：通过内置温度传感器全量程自动补偿◆分辨率：1mm◆精度（空气中）：量程的0.3%◆电气接口：M20*1.5◆过程连接：G2”螺纹安装；法兰安装（可选）；支架安装（可选）◆外壳防护：IP65◆外壳材质：铝◆换能器材质：ABS四、安装说明（一）基本要求：换能器发射超声波脉冲时，都有一定的发射开角。
非金属超声仪(仪器使用部分)ppt课件
【移动方向】: 探头移动的方向，向上不能修改， 测桩时要先把探头放到桩底再上拉，这样可以避 免探头线与深度计数滑轮打滑，提高深度测试精 度。 【记录步距】: 仪器自动保存测点的步距，有2.5、 5、10、15、20、25、30和40cm八种可选,RSST01D(P)仪器保存的每个测点大小是0.5K。100米 3个剖面的桩，步距10cm，需要的存储空间是 100/0.1×0.5×3＝1500K。 【净测距】: 要检测的2根声测管内边距，单位是 mm。 【手动模式】: 进入手动测桩、测浅裂缝、超声回 弹测强、不密实及空洞。
四 状态
功能：设置仪器的采样参数 将光标移动到主菜单的【状态】，按下旋钮， 仪器上显示状态参数对话框（如图2.5所示）。 在该对话框下设置系统参数、通道参数、屏幕 参数、自动判读和波形存否，修改好后按返回 即可保存设置的参数。状态参数按图2.5设置 即可，一般不作调整，除了延时时间和放大要 根据桩的实际情况作适当调整。
五 文件
功能：管理声波数据文件，如查看、修改、删 除、传输文件。 将光标移动到主菜单的【文件】，按下旋钮，仪 器上显示文件管理菜单（如图2.7所示）。
【选择工地】：系统将数据文件存在以工地名称命名创 建的子目录下，故打开桩数据文件前要先选择工地，指 明当前目录。传输数据也是以工地为单位进行传输，先 选择要传输的工地，再传输。选择【选择工地】菜单， 按下旋钮弹出工地选择对话框（如图2.8所示），序号后 有“》”标志的为当前目录。修改当前工作目录－旋转 旋钮选择工地，按下旋钮直接返回到采集软件主界面。
非金属超声仪 (仪器使用部分)
尊敬的客户，首先感谢您关注和选用岩 海公司产品。对于初次使用岩海公司仪器的 客户，为了能够使您更快，更好的掌握我公 司的产品，给您的工作带来更大的效率我们 特对产品的使用方法进行演示说明。 这里我们分两大部分进行讲解：一是超 声波无损检测原理；二是仪器具体的操作使 用。相信看过这两部分之后，您一定会对超 声法无损检测有了进一步加深的了解。
汕超仪器说明书
汕超仪器说明书汕超仪器是一种高精度、高效率的仪器设备，广泛应用于实验室、医院、化工、生物工程等领域。
下面是该仪器的详细说明书：一、产品概述汕超仪器是一种高精度、高效率的实验室仪器设备，适用于生物、医学、化学等领域的分析、实验、研究等用途。
该仪器采用先进的技术和专业的设计，精度高、稳定性好，是实验室必备的重要仪器。
二、产品特点1. 高精度：汕超仪器采用高精度传感器，精度可达0.1mg。
2. 高效率：快速响应，测量时间短，大大提高了实验效率。
3. 显示直观：汕超仪器采用液晶显示屏，数字清晰、直观。
4. 操作简单：操作简单易懂，可靠性高。
5. 多功能：可进行单位切换、校准、定时等多种功能。
三、产品规格1. 量程：0g-300g2. 精度：0.1mg3. 分辨率：0.01g4. 电源：AC220V/50Hz5. 工作温度：10℃-30℃四、使用说明1. 汕超仪器应放置在水平平稳的台面上，并远离电磁干扰。
2. 开机前应先插好电源，并等待仪器自检完成后再进行操作。
3. 仪器操作过程中要注意保持仪器干燥，防止进入水汽等渗透物质。
4. 测量时应按照仪器的使用规程进行操作，如需进行校准等操作，请参考说明书进行操作。
五、注意事项1. 切勿将汕超仪器用于超出其规定范围的实验。
2. 操作过程中要注意保护仪器，避免碰撞等损坏。
3. 仪器长期不使用时，应注意其存放环境，避免受潮、受热等影响。
4. 如遇到故障，请勿私自拆卸或修理，应联系厂家进行维修。
以上是汕超仪器的说明书，希望能为用户提供有效的帮助和指导。
如有疑问或需要更多信息，请联系厂家或销售商。

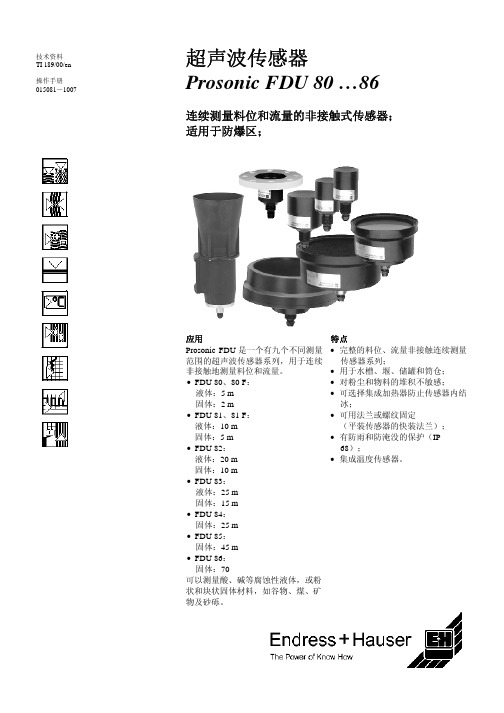

超声波传感器fdu80_86
装法兰 FAU 80 直接安装。
的最高压力，1.4435 法兰更高。
定货号
b
FAU 80-CAP 20 FAU 80-CAJ
FAU 80-AAP 23.9 FAU 80-AAJ
FAU 80-KAP 18 FAU 80-KAJ
φD φd2 200 18
190.5 19.1
185 19
k 160
152.4
- 24 V DC（10％） 每个传感器的加热电源功率消耗是： 250 mA，8 W。
Φ mm2 最大长度 m
0.5 0.75 1 150 250 300
颜色代码
BK RD YE GNYE BN BU
黑色 红色 黄色 绿/黄色 褐色 蓝色
传感器外接电缆：
• FDU 80、80F、81、 81F、82： 定货号：938278-0120
传感器保证符合工业的（NAMUR） 和欧盟的电磁兼容干扰发射标准 EN 50 081-1 和抗扰性标准 EN 50 082-2。 电磁兼容的一般信息（测试方法、安 装提示），请参阅 TI 241/00/en。
有加热组件的超声波传感器 传感器 FDU 80 和 FDU 81 能够同时 提供加热装置。传感器的加热： 加热装置的接线端子与传感器同时交 货，固定在变送器的接线盒内。 • 传感器加热的外电源的技术数据：
物及砂砾。
特点 • 完整的料位、流量非接触连续测量
传感器系列； • 用于水槽、堰、储罐和筒仓； • 对粉尘和物料的堆积不敏感； • 可选择集成加热器防止传感器内结
冰； • 可用法兰或螺纹固定
（平装传感器的快装法兰）； • 有防雨和防淹没的保护（IP
68）； • 集成温度传感器。
测量系统
超声波检测仪操作规程
超声波检测仪操作规程1、目的规范操作，保证超声波检测仪的正常有效使用。
2、仪器、探头的准备2.1仪器状态检查检查仪器电源连接或电池正常，打开电源开关，检查仪器启动过程和波形显示，有无异常显示，确定仪器工作是否正常。
如：CTS-22型设备，电压指示器的指针稳定地指示在红区中段，为正常；如电压指示器的指针在黑区，表示电压过低，应予检查或及时充电。
2.2探头检查2.2.1 直探头。
检查探头型号、频率、晶片尺寸等是否符合检测要求。
2.2.2 斜探头。
检查探头型号、频率、晶片尺寸、K值等是否符合检测要求，首次使用应测量探头的实际K值和探头的前沿长度。
2.2.3探头线。
检查探头线有无破损和断线，连接探头和仪器检查信号传送正常。
打磨被测面，表面粗糙度不大于25。
3、调整仪器和检测3.1 连接探头线、探头，探头上的“收”、“发”端要与仪器上“收”、“发”插座相匹配，连接要紧固、可靠。
3.2 根据检测要求调节工作方式选择旋钮。
3.3 调节聚集旋钮使示波管上时基线变清晰明亮。
3.4．［抑制］置“0”，增益旋钮旋至最大。
3.5 根据检测要求选择探测范围，使用探测范围微调旋钮和脉冲移位旋钮根据检测要求，使用标准试块调节检测扫描比例。
3.6 使用标准试块或对比试块，通过调节衰减器旋钮（增益按钮）调整试块上的人工缺陷的波幅，绘制A VG曲线，确认检测灵敏度。
3.7 对被测试件进行超声波检测。
3.8 检测结束后拆除探头线、探头并对探头线、探头、仪器擦拭保养。
4、注意事项4.1使用完毕，应擦干净仪器及探头上残余耦合剂和污物。
4.2仪器较长时间不用时，应取出电池，防止电介液流出，腐蚀零件。
4.3定期通电干燥，并装箱存放。
4.4操作人员应精心爱护设备，并做好交接班手续。
5、蓄电池的使用及充电：5.1 蓄电池在仪器内充电时，要将仪器面板上的电源开关关闭，否则在交流电停电后电池将不断放电，有损坏的可能。
5.2 充电时，充电器上〈供电-充电〉开关应在充电位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪器使用说明TEACHER'S GUIDEBOOKFD-UDE-AA类超声实验仪中国.上海复旦天欣科教仪器有限公司Shanghai Fudan Tianxin Scientific_Education Instruments Co.,Ltd.FD-UDE-A型A类超声实验仪使用说明一、概述超声波是指频率高于人耳听觉上限（20K）的声波。
超声技术是声学领域中发展最迅速、应用最广泛的现代声学技术。
其中超声检测已成为保证设备质量的重要手段，B超仪器已是人类健康的有利助手，工业超声提高了处理工业产品的能力，并能完成一般技术不能完成的工作。
本仪器是一种无损伤的超声脉冲反射式探测实验仪器，既可以作为医学用超声诊断实验仪，也可以作为工业用超声探伤实验仪，FD-UDE-A型A类超声实验仪具有以下优点：1．两组高频脉冲输出信号，脉冲间隔、相移、同步信号均为单片机控制，操作方便，波形稳定。
2．仪器可用于水及其它物质中超声波传播速率的测量、超声波探伤、水中探物及超声波经过不同材料衰减程度的研究等实验。
脉宽的矩形波，有利于降低示波器频率响应要求，方便3．仪器已将2.5MHz探头信号合成5S与计算机连接。
4．两组探头可任意选择一组作单迹显示，其性能符合一般临床诊断要求。
5．任一组探头可作单发单收，加入一些外配设备可做多种超声实验及医用多普勒效应实验。
该仪器实验内容丰富，安全可靠，使用面广，既可以用于医学类专业医学物理实验，也可用于高等院校、大专、中专院校的基础物理实验、近代物理实验及综合性设计性物理实验。
二、仪器简介本仪器主要由FD-UDE-A型A类超声实验仪主机、数字示波器（选配）、有机玻璃水箱、金属反射板、探头及接线两根、Q9线一根、样品架组成。
图1 A类超声实验仪仪器装置三、技术指标1．探测方式：双探头可双发双收，也可单发单收2．工作频率： 2.5MHz3．发射脉冲振幅：大于300V（峰峰值）4．输出脉冲宽度：小于5S5．接收电路增益：不小于50分贝6．探头盲区：小于0.5cm7．探测深度：水中小于100cm8．外接电源： 220V±10% 50Hz9．消耗功率： 50W10．仪器重量： 5Kg11．外形尺寸： 380×320×120四、实验项目1．用A类超声实验仪测量水中声速或测量水层厚度；2．用A类超声实验仪测量固体厚度及超声无损探伤；五、注意事项1．需选配60M（最低配置）双踪数字存储示波器；2．数字存储示波器应使用其配套探头，否则会使波形失真，影响读数精度；3．探头与探测物间要涂上声耦合剂，常用的耦合剂为对人体无刺激性且不易流失的油类，如：甘油、蓖麻油、石蜡油等；4．仪器配置外接电源线为三芯电源线，要求实验室电源插座为三芯插座，且接地端良好；5．超声波探头及示波器探头注意不要插错（超声探头连接的Q9插座输出为300V以上的高压），否则会损坏示波器的外触发电路。
6. 超声探头处有380V高压，插拔注意安全。
A类超声实验【引言】超声学是声学的一个分支，它主要研究超声的产生方法和探测技术、超声在介质中的传播规律、超声与物质的相互作用，包括在微观尺度的相互作用以及超声的众多应用。
超声的用途可分为两大类，一类是利用它的能量来改变材料的某些状态，为此需要产生比较大能量的超声，这类用途的超声通常称为功率超声，如超声加湿、超声清洗、超声焊接、超声手术刀、超声马达等等；另一类是利用它来采集信息，超声波测试分析包括对材料和工件进行检验和测量，由于检测的对象和目的不同，具体的技术和措施也是不同的，因而产生了名称各异的超声检测项目，如超声测厚、超声发射、超声测硬度、测应力、测金属材料的晶粒度及超声探伤等。
【实验目的】1．了解超声波产生和发射的机理2．用A类超声实验仪测量水中声速或测量水层厚度3．用A类超声实验仪测量固体厚度及超声无损探伤【实验原理】超声波是指频率高于20KHz的声波，与电磁波不同，它是弹性机械波，不论材料的导电性、导磁性、导热性、导光性如何，只要是弹性材料，它都可以传播进去，并且它的传播与材料的弹性有关，如果弹性材料发生变化，超声波的传播就会受到干扰，根据这个扰动，就可了解材料的弹性或弹性变化的特征，这样超声就可以很好地检测到材料特别是材料内部的信息，对某些其它辐射能量不能穿透的材料，超声更显示出了这方面的实用性。
与X射线、γ射线相比，超声的穿透本领并不优越，但由于它对人体的伤害较小，使得它的应用仍然很广泛。
产生超声波的方法有很多种，如热学法、力学法、静电法、电磁法、磁致伸缩法、激光法以及压电法等等，但应用得最普遍的方法是压电法。
压电效应：某些介电体在机械压力的作用下会发生形变，使得介电体内正负电荷中心相对位移以致介电体两端表面出现符号相反的束缚电荷，其电荷密度与压力成正比，这种由“压力”产生“电”的现象称为正压电效应；反之，如果将具有压电效应的介电体置于外电场中，电场会使介质内部正负电荷中心位移，从而导致介电体发生形变，这种由“电”产生“机械形变”的现象称为逆压电效应，逆压电效应只产生于介电体，形变与外电场呈线性关系，且随外电场反向而改变符号。
压电体的正压电效应与逆压电效应统称为压电效应。
如果对具有压电效应的材料施加交变电压，那么它在交变电场的作用下将发生交替的压缩和拉伸形变，由此而产生了振动，并且振动的频率与所施加的交变电压的频率相同，若所施加的电频率在超声波频率范围内，则所产生的振动是超声频的振动，我们把这种振动耦合到弹性介质中去，那么在弹性介质中传播的波即为超声波，这利用的是逆压电效应。
若利用正压电效应，可将超声能转变成电能，这样就可实现超声波的接收。
超声探头：把其它形式的能量转换为声能的器件，亦称为超声波换能器。
在超声波分析测试中常用的换能器既能发射声波，又能接收声波，我们称之为可逆探头。
在实际应用中要根据需要使用不同类型的探头，主要有：直探头，斜探头，水浸式聚焦探头，轮式探头，微型表面波探头，双晶片探头及其它型式的组合探头等。
本实验仪器采用的是直探头。
超声波的分类。
按振动质点与波传播方向的关系可分为纵波和横波：当介质中质点振动方向与超声波的传播方向平行时，称为纵波；当介质中质点振动方向与超声波传播方向垂直时，称为横波。
按波阵面的形状可分为球面波和平面波。
按发射超声的类型可分为连续波和脉冲波。
本实验仪器直探头发出来的是纵波、平面波、脉冲波，脉冲频率为2.5MHz 。
超声的衰减。
超声在介质中传播时，其声强将随着距离的增加而减弱。
衰减的原因主要有两类，一类是声束本身的扩散，使单位面积中的能量下降。
另一类是由于介质的吸收，将声能转化为热能，而使声能减少。
超声波的反射。
如果介质的声阻抗相差很大，比如说声波从固体传至固／气或从液体传至液／气界面时将产生全反射。
因此可以认为声波难以从固体或液体中进入气体。
超声回波信号的显示方式。
主要有幅度调制显示（A 型）和亮度调制显示及两者的综合显示，其中亮度调制显示按调制方式的不同又可分为B 型、C 型、M 型、P 型等。
A 型显示是以回波幅度幅度的大小表示界面反射的强弱，即在荧光屏上以横坐标代表被测物体的深度，纵坐标代表回波脉冲的幅度，横坐标有时间或距离的标度，可借以确定产生回波的界面所处的深度。
本实验仪器采用的显示方式即A 型。
超声的生物效应。
机械效应、温热效应、空化效应、化学效应等，以上几种效应对人体组织有一定的伤害作用，必须重视安全剂量。
一般认为超声对人体的安全阈值为1002/cm mW 。
本仪器小于102/cm mW ，可安全使用。
【实验仪器】该实验主要由FD-UDE-A型A类超声实验仪主机、数字示波器（选配）、有机玻璃水箱、金属反射板、探头及接线两根、Q9线一根、样品架（铝、铁、铜、有机玻璃、冕玻璃和带缺陷铝柱按高度不同各配有2个，总共12个样品）组成。
如图1所示：图1 A类超声实验装置其中实验主机面板如图2所示：图2A类超声实验仪主机面板面板示意图1．复位2．减小减小同步信号（扫描信号）的低电平持续时间3．增加增加同步信号（扫描信号）的低电平持续时间4．选择工作模式选择 a为A路，b为B路，c为双路5．示波器探头（A路）：接示波器CH1或CH2通道6．接示波器（A路）：接示波器的EXT通道，同步性好的数字示波器可以不接此线7．超声探头（Ａ路）：接超声探头8．示波器探头（Ｂ路）：接示波器CH1或CH2通道9．接示波器（Ｂ路）：接示波器的EXT通道，同步性好的数字示波器可以不接此线10. 超声探头（Ｂ路）：接超声探头11. 电源开关主机内部工作原理见下面框图：本仪器做成了双路输出（A路和B路），两路信号一样，实验时可任选一路完成实验。
以A路信图3 主机内部工作原理框图号为例解释仪器的工作原理：主机内由单片机控制同步脉冲信号与A（或B）路信号同步。
在同步脉冲信号的上升沿，电路发出一个高速高压脉冲Ａ至换能器，这是一个幅度呈指数形式减小的脉冲。
此脉冲信号有两个用途：一是作为被取样的对象，在幅度尚未变化时被取样处理后输入示波器形成始波脉冲；二是作为超声振动的振动源，即当此脉冲幅度变化到一定程度时，压电晶体将产生谐振，激发出频率等于谐振频率的超声波（本仪器采用的压电晶体的谐振频率点是MHz5.2）。
第一次反射回来的超声波又被同一探头接收，此信号经处理后送入示波器形成第一回波，根据不同材料中超声波的衰减程度、不同界面超声波的反射率，还可能形成第二回波等多次回波。
见下图所示。
始波第二回波第一回波图4 示波器上观察到的回波波形由仪器工作原理可知，始波脉冲产生的时刻并非超声波发出的时刻，超声波发出的时刻要延迟μ，所以实验时应该尽可能取第一回波到第二回波这个时间差作为测量结果，以减小实验约0.5S误差。
【实验步骤】1．准备工作：在有机玻璃水箱侧面装上超声波探头后注入清水，至超过探头位置1cm左右即可。
探头另一端与仪器A路（或B路，以下同）“超声探头”相接。
“示波器探头”左边搭口与Q9线的输出端相连，右边搭口与Q9线的地端相连。
这根Q9线的另一端与示波器的CH1或CH2相连。
如果示波器的同步性能不稳，可以再拿一根Q9线将仪器的“接示波器”头与示波器的“EXT”相连，以此同步信号作为示波器的外接扫描信号。
2．打开机箱电源，按“选择”键选择合适的工作状态，a为A路工作，b为B路工作，c为两路一起同步工作（很少用）。
“脉冲信号设定”中的“增加”和“减少”按钮是设定同步脉冲信号（也即外部扫描信号）的低电平持续时间，出厂设置已满足一般的实验要求，可以不动。
3．将金属挡板放在水箱中的不同位置，测出每个位置下超声波的传播时间，可每隔5cm测一个点，X-的线性拟合，根据拟合系数求出水中的声速，与理论值比较。
注意实验时有将结果作2/t时能看到水箱壁反射引起的回波，应该分辨出来并且舍弃之。
