最新电阻的识别与检测复习课程
(完整版)色环电阻识别及检测公开课教学案
实验目的与要求
掌握色环电阻的识别方法
01
通过本次实验，要求学生能够熟练掌握色环电阻的识别方法，
包括颜色、数值、精度等方面的识别。
学习电阻检测方法
02
要求学生通过学习和实践，掌握电阻的基本检测方法，包括使
用万用表进行检测等。
培养实践操作能力
03
通过实验环节的操作演示，要求学生能够掌握基本的实践操作
能力，包括器材准备、操作步骤、安全注意事项等。
2023 WORK SUMMARY
(完整版)色环电阻识
别及检测公开课教学
汇报人：
案
2023-12-09
REPORTING
目录
• 课程背景与目标 • 色环电阻识别方法 • 色环电阻检测原理与技巧 • 实验环节：色环电阻识别及检测操作演示 • 总结回顾与拓展延伸 • 互动环节：问题解答与讨论交流
Leabharlann Baidu
PART 01
避免误判
在对色环进行识别时，要保持清晰的视觉，避免因色环颜色混淆导 致误判。对于色环颜色不清或脱落的电阻，应采用其他方法进行检 测。
注意温度影响
电阻的阻值受温度影响，因此在检测时应注意环境温度的变化。对于 温度系数较大的电阻，应在恒温条件下进行检测。
PART 04
实验环节：色环电阻识别 及检测操作演示
学员自我评价报告分享
电阻器的识别与检测
功率：5W
例如：
电阻值：10Ω
允许偏差：±5%
三、电阻器的参数识别方法
2、文字符号法
符号R（或Ω）， K,M,G,T分别表示Ω,KΩ, MΩ, GΩ, TΩ。符号前的数字表示阻值的整数部分，符 号后的数字表示阻值的小数部分。 例如：10R→10 Ω
5K1 →5.1K Ω 2G2 →2.2G Ω
三、电阻器的参数识别方法
100→10 Ω 475→4.7MΩ
数字万用表的使用步骤
1、“看”： 拿起表笔看插孔和档位。
2、“扳”： 对应电量扳到位。
3、“测量”： 测量稳定记读数。
4、“关电源”： 放下表笔关电源（OFF）。
欧姆档
红表笔 黑表笔
数字万用表测量电阻的注意事项
1、选择合适的倍率（量程）：量程比电阻的标称值大即可。 用大量程测小电阻会出现“000”，无阻值； 用小量程测大电阻会出现“1”无穷大。
有效数
270×100Ω±1%=270Ω±1%
颜色 有效数
黑
0
棕
1
红
2
橙
3
黄
4
绿
5
蓝
6
紫
7
灰
8
白
9
金— 银— 无色 —
乘数
100 101 102 103 104 105 106 107 108 109
(电子元器件)色环电阻的辨识和检测
色环电阻的识别与检测
一、教学目标：
知识目标：掌握电阻器的标识方法
技能目标：学会识读及检测色环电阻器
二、教学重点：色标（色环）电阻的阻值识别
三、教学难点：色环首尾顺序的判定在阻值识读中的作用
四、教学方法：讲授法，实验法，小组讨论法
五、教学工具：课本，多媒体教室，电子实训室，色环电阻若干，
数字万用表7块
六、计划课时：1课时
七、教学过程：
【复习提问】（1）电阻的作用有哪些？
（2）电阻的标识方法有哪些？
【新课导入】我们知道电阻的标识方法有很多种，比如直标法，文字符号法，数码法，色环法等等。每种标识方法都有不同的读取阻值的方法，在前面的学习中我们已经学会了前三种标识的读取方法，那么色环标识法怎样正确读取阻值呢？
【新课讲解】
第一阶段任务：色环法读取阻值的学习
一、色环电阻常用的颜色及其代表的数字（由第一组同学讲解）
二、四环电阻阻值读取方法（由第二组同学讲解）
三、五环电阻阻值读取方法（由第三组同学讲解）
色环电阻阻值读取方法：（图片演示见可见）
万用表测电阻注意事项：
1、检查万用表是否有电。
2、用欧姆档测量，选择合适的量程。
3、测量时人的手不能同时接触被测电阻器的两根引脚，以免并入人体电阻影响测量的准确度。
4、测量在电路上的电阻器时，必须切断电源，将电阻器从电路中断开一端，以防止电路中的其他元件对测量结果产生不良的影响。
第二阶段任务：练习色环电阻的辨识及检测
1、每小组发放不同阻值的色环电阻十只，分别辨认颜色，读取阻值，并记录在发放的表格中。
2、再用万用表分别测量各电阻值，和读取的数值相比较，看差值是否在电阻器的标称误差范围之内。
2024届高考物理复习讲义：专题强化十六 测量电阻的其他几种方法
专题强化十六
测量电阻的其他几种方法学习目标理解差值法、半偏法、等效替代法、电桥法等测电阻的方法，会利用电学实验知识探究创新实验方案。方法差值法测电阻
1.电流表差值法(如图1所示)
图1
(1)基本原理：定值电阻R 0的电流I 0＝I 2－I 1，电流表的电压U 1＝(I 2－I 1)R 0。
(2)可测物理量
①若R 0为已知量，可求得电流表的内阻r 1＝
（I 2－I 1）R 0I 1
。②若r 1为已知量，可求得R 0＝
I 1r 1I 2－I 1。2.电压表差值法(如图2所示)
图2
(1)基本原理：定值电阻R 0的电压U 0＝U 2－U 1，电压表的电流I 1＝
U 2－U 1R 0
。(2)可测物理量
①若R 0为已知量，可求得电压表的内阻r 1＝
U 1U 2－U 1R 0。②若r 1为已知量，可求得R 0＝U 2－U 1U 1r 1。例1(2023·广东深圳市高三月考)某同学采用如图3甲所示电路测量定值电阻的
阻值，实验器材如下：
甲
电压表V1(量程0～3V，内阻r1＝3.0kΩ)；
电压表V2(量程0～5V，内阻r2＝5.0kΩ)；
滑动变阻器R；
待测定值电阻R x；
电源E(电动势6.0V，内阻不计)；
开关和导线若干。
操作步骤如下：
(1)闭合开关前，将滑动变阻器滑片置于________(选填“左端”“中间”或“右端”)。
(2)调节滑动变阻器，两电压表V1、V2读数分别为U1、U2，并读取多组数据，在坐标纸上描点，连线如图乙所示。当电压表V1示数为3V时，通过电阻R x的电流大小为________A；依据图像数据可以得出R x的阻值为________Ω(保留3位有效数字)。
项目四 电阻器的识别与检测课件-《电子技能与实训项目教程》同步教学(航空工业出版社).ppt
N
无机实心
X
线绕
C
沉积膜
G
光敏
第三部分
第四部分
符号 1 2 3
意义 普通 普通 超高频
用数字表示生 产序号，以区别该 电阻器的外形尺 寸和性能指标
4
高阻
5
高温
7
精密
电阻：电压 8
电位器：特殊
9
特殊
G
高功率
T
可调
X
小型
L
测量用
W
微调
Leabharlann Baidu
D
多圈
第9页
任务二
掌握电阻器的基础知识
电阻器的标称系列
电子元器件厂商通常生产各种阻值的电阻器产品，但这些产品的阻值并不 是连续分布的，也就是说，并非任何阻值都对应有电阻器产品。电阻器实际 上是按标准系列生产的，常用的有E24、E12、E6三个系列
电阻器 的作用
电阻器 的电路 符号
第4页
任务二
掌握电阻器的基础知识
第5页
标称阻值
指电阻器上标出的名义阻值。
允许偏差
指实际阻值与标称阻值之间允许的最大偏差范围。有±20% （M），±10%（K），±5%（J），±2%（G），±1%（F）， ±0.5%（D）等几个等级。
额定功率
指电阻器在直流或交流电路中长期连续工作所允许消耗的最 大功率。

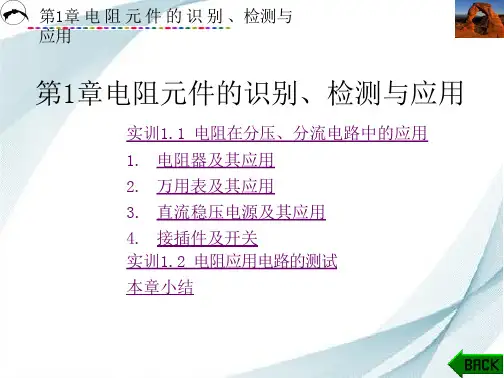

电子技术基础技能实训教程 课件 第1章 电阻元件的识别、检测与应用
第1章 电 阻 元 件 Baidu Nhomakorabea 识 别 、检测与 应用
第1章 电 阻 元 件 的 识 别 、检测与应用
例如,“WH137 4.7kΩ”表示合成膜电位器,阻值为4.7kΩ; “WSX-1150Ω”表示小型实心电位器,阻值为150Ω。进口电
位器的标志也采用直标法。
常用电阻器、电位器的图形表示符号如图1.5所示。
1.实训目的 (1) 熟悉电阻元件在电子线路中的分流、分压作用,掌握 电阻元件的识别与测量方法。 (2) 了解万用表和直流稳压电源的功能,掌握利用万用表 测量电压、电流和电阻的基本方法。 (3) 掌握分析、计算和测试电阻电路的基本方法与操作 步骤。
第1章 电 阻 元 件 的 识 别 、检测与
应用 2.实训设备与器件 (1)实训设备:直流稳压电源1台,万用表1台,电烙铁。 (2)实训器件:电阻元件,磁电系微安表头,万能板。 3.实训电路与说明 在图1.1中,分别给出了用微安表头和电阻元件组成的几 种基本电路,它们可分别用于测量直流电流和直流电压。首 先,对各种电路的基本工作原理进行定性分析,再根据实训内 容的要求在图1.1中正确选择出与之对应的电路,并根据被测 参数的范围要求计算出电路中各电阻元件的阻值。
第1章 电 阻 元 件 的 识 别 、检测与
应用 1.固定电阻器 固定电阻器(简称电阻)可根据制作材料和工艺的不同,分 为碳膜电阻器、金属膜电器、线绕电阻器、热敏电阻器、光 敏电阻器和压敏电阻器等不同类型。 (1)碳膜电阻器(RT)。 (2)金属膜电阻器(RJ)。 (3)线绕电阻器。 (4)热敏电阻器。 (5)光敏电阻器。 (6)压敏电阻器。
电压和电阻复习教案
电压和电阻复习教案
一、教学目标：
1. 回顾电压和电阻的概念、单位和测量方法。
2. 加深理解电压、电流和电阻之间的关系。
3. 提高学生运用电压和电阻知识解决实际问题的能力。
二、教学内容：
1. 电压的概念、单位和测量方法。
2. 电阻的概念、单位和测量方法。
3. 电压、电流和电阻之间的关系。
4. 电压和电阻在实际应用中的例子。
三、教学重点与难点：
1. 电压和电阻的概念、单位和测量方法。
2. 电压、电流和电阻之间的关系。
四、教学方法：
1. 采用问题驱动法，引导学生回顾电压和电阻的知识。
2. 利用实例分析，让学生理解电压、电流和电阻之间的关系。
3. 进行小组讨论，培养学生合作解决问题的能力。
五、教学过程：
1. 导入：复习电压和电阻的概念，引导学生思考电压和电阻在实际生活中的应用。
2. 新课：讲解电压、电流和电阻之间的关系，引导学生通过实例理解这一关系。
3. 练习：让学生通过练习题巩固电压和电阻的知识。
4. 小组讨论：让学生分组讨论如何运用电压和电阻的知识解决实际问题。
5. 总结：对本节课的内容进行总结，强调电压和电阻在实际生活中的重要性。
6. 作业：布置相关练习题，让学生巩固所学知识。
六、教学评估：
1. 课堂问答：通过提问方式检查学生对电压和电阻概念的理解程度。
2. 练习题：设计一些有关电压和电阻的练习题，评估学生对知识的掌握情况。
3. 小组讨论：观察学生在小组讨论中的表现，评估他们合作解决问题的能力。
七、教学资源：
1. 教学PPT：展示电压和电阻的概念、单位和测量方法。
2. 实例资料：提供一些与电压和电阻相关的实际例子。
《色环法识别电阻》课件
电子电路中的应用
电阻的值和精度在电子电 路中或多或少都有所涉及。 会应用电阻的众多特性， 可以设计出符合各种要求 的电路。
工业中的应用
电阻在工业中有广泛的应 用。自动化、机器人等领 域，无处不在的电子元件 中大多数都包含电阻器。
学术研究中的应用
感性元件、电阻元件、电 容元件是现代电学中不可 缺少的三大元件。因此， 电阻的应用广泛。
色环法识别电阻
什么是色环法？
色环法是一种将电阻值转换成 有色环组成的编码方式。不同 颜色代表不同数字。
电阻的色环编码表
电阻的色环编码表包含了各种 电阻值的颜色对应关系。掌握 色环编码表对电阻识别非常关 键。
如何识别电阻
通过色环的颜色和排布方式， 我们可以识别电阻的阻值和精 度等信息。
色环法识别电阻的应用
总结
色环法的优缺点
既可以通过色环快速准确地识 别电阻值，也存在某些限制和 误差。根据具体情况选择合适 的电阻识别方法。
电阻的识别方法和选择
实践案例分享
电阻器按照功率、阻值大小和 使用环境的不同分为不同种类。 根据具体要求选择合适的电阻 器。
结合案例分析电路中电阻的选 择和应用场景。让学生通过实 践更深入地了解电阻的应用。
《色环法识别电阻》PPT 课件
电阻是电学中的重要元件之一。它可以限制电流、降低电压、调节电流和分 压等。本次课件将详细介绍电阻的定义、单位、测量和识别方法。
电阻的识别和检测
电阻器的识别和检测
一、电阻器的识别
电阻的基本单位是欧姆（Ω）
（千欧）（兆欧）（千兆欧）
一）、电阻器参数识别方法
电阻器的主要参数（标称值与允许偏差）要标注在电阻器上，以供识别。电阻器的参数表示方法有直标法、文字符号法、色环法三种。
1、直标法
直标法是一种常见标注方法，特别是在体积较大（功
率大）的电阻器上采用。
它将该电阻器的标称阻值和允许偏差，型号、功率等
参数直接标在电阻器表面，如图所示。
在三种表示方法中，直标法使用最为方便。
2、文字符号法
文字符号法和直标法相同，也是直
接将有关参数印制在电阻体上。文
字符号法，将5.7kΩ电阻器标注成
5k7，其中k既作单位，又作小数
点。文字符号法中，偏差通常用字
母表示，如（a）图所示。此电阻
器，阻值为5.7kΩ，偏差为±1%。
图（b）所示为碳膜电阻，阻值为
1.8kΩ偏差为±20%，其中用级别符
号Ⅱ表示偏差。
3、色标法
色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏
差色标法可以分为：色环法和色点法。其中，最
常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四
色环表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏
差，其中，前三条色环表示此电阻的标称阻值，
最后一条表示它的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则
此电阻器标称阻值为，偏差
。
如图（c）电阻器的色环颜色依次为：蓝、灰、
金、无色（即只有三条色环），则电阻器标称阻
值为：。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
实验4-电阻的识别与测量
实验四、电阻的识别与测量
（一）实训目的
1．认识电阻的种类；
2．掌握色环电阻的识别方法；
3．学会用万用电表测量电阻的实际阻值。
（二）实验器材：
万用电表、电阻若干
（三）实验原理
1．电阻的标注方法
直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
数码表示法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。
色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。
3．色环电阻器色标的意义
●表示允许误差的色环比别的色环稍宽，离别的色环稍远。
●四环电阻，最后一环误差环一般是金环和银环。
常用的五环电阻，最后一环一般是棕色。
（四）实际操作
1．实验步骤
●确定首尾（第一环），读出色环的颜色，填入下表；
●确定色环对应的数字；
●参照公式计算阻值；
●读数：标称阻值+允许偏差，将标称值记录入下表；
●用万用表测量阻值（实际值），将测量值和标称值进行比较，从而判断电阻是否出现短
路、断路、老化等故障现象，是否能够正常工作；
●分组总结；
●老师总结。
3．思考题
●电阻的标称值和测量值之间的误差由哪些因素造成。
如果五环电阻的首尾都是棕色环，如何确认识读顺序？
二、色环电感的识读与识别
