高考物理复习：游标卡尺和螺旋测微器

合集下载

高考物理考前第1天

栏目导引
考前给力14天
②没有考虑摩擦阻力的作用．应该用平衡摩擦力的
方法来消除这个系统误差．
(2)为研究a、F、m三者的关系，要利用“控制变量
法”，分别研究a与F、a与m的关系．
(3)用图象法验证a∝F、a∝m－1(后者必须用a—m－1
图象，不能用a－m图象)．
栏目导引
考前给力14天
6．探究功与速度变化的关系
栏目导引
考前给力14天
2．纸带问题的处理方法
(1)如图所示．利用x1、x2、x3…可以计算相邻相等时间内的位移差x2－x1、x3－x2、x4－x3、…，如果它们在允许的误差范围内相等，则可以判定被测物体的运动是匀变速直线运动．
栏目导引
考前给力14天
(2)利用纸带可以求被测物体在任一计数点对应时刻 x2＋x3 的瞬时速度 v.如 vB＝ . 2T (3)利用纸带求被测物体的加速度 a.具体来说又有两种方法： ①“逐差法”：从纸带上得到 6 个相邻相等时间内的 x4＋x5＋x6－x1＋x2＋x3 位移，则 a＝ 2 9T ②利用 v－t 图象求 a：求出 A、B、C、D、E、F 各点的瞬时速度画出如图所示的 v－t 图线，图线的斜率就等于加速度 a.
栏目导引
考前给力14天
②每改变一次拉力的大小就需要做一次测量记录．为了探究弹力和弹簧伸长的关系，要尽可能多测几组数据，以便在坐标纸上能描出更多的点；
③实验时拉力不要太大，以免弹簧被过分拉伸，
超出它的弹性限度；
④在坐标纸上尝试描画一条平滑曲线时，要顺着
各点的走向来描，描出的点不一定正好在曲线上，但要注意使曲线两侧的点数大致相同．
栏目导引
考前给力14天
栏目导引

人教版高中物理选修3-1：第二章专题游标卡尺及螺旋测微器

固定刻度：
2
01 2
0 可动刻度： 45 46.0×0.01
c．轻拿轻放，防止掉落摔坏。
d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。
4、螺旋测微器的刻度
0.5mm刻度线 0.5mm刻度线的特点
或半刻度线
不标数字
基准线 mm刻度线
mm刻度线的特点只标0、5、10、15等数字
mm刻度线不一定在固定刻度下方，也可以在固定刻度的上方。可通过标注的数字来判断
3、螺旋测微器使用注意事项：
展
a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。
b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。
当测砧和测微可动刻度0刻度线刚好和螺杆接触时固定刻度的基准线重合
可动刻度的套筒左边框刚好和固定刻度的0mm刻度线重合
左手持尺架（C），右手转动粗调旋钮D使测杆 F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。
L 2 m 7 0 .m 1 7 m 2 m .7 m 7 m
游标卡尺的测量原理（二十分度）
0
20mm 1
2主尺
cm
游标
0
19mm 10
20
主尺上的最小分度是1mm，游标上有20个等分度，总
长为主尺上的19mm，则游标上每一个分度为0.95mm，
主尺上一个刻度与游标上的一个刻度相差0.05mm

高三电学实验复习—游标卡尺与螺旋测微器的使用复习题库(含答案)

游标卡尺与螺旋测微器的使用（复习题库）一、选择题1、一同学在某次实验中测量一物体长度，记录结果为11.75mm，则该同学所使用的测量工具可能为A．10分度的游标卡尺B．20分度的游标卡尺C．50分度的游标卡尺D．螺旋测微器【答案】B2、某同学分别用毫米刻度尺、10分度游标卡尺、50分度游标卡尺、螺旋测微器测量同一个物体的宽度，分别得到如下数据，其中读数肯定错误的是A．20.0mm B．19.9mm C．20.05mm D．19.99mm【答案】C3、甲、乙两位同学用刻度尺测量同一竹竿的长度时记录的数量分别是，甲为5.65m，乙为5.650m。

根据你学过的物理知识判断下列说法正确的是A．甲同学使用的是最小刻度为厘米的刻度尺进行测量B．乙同学使用的是最小刻度为厘米的刻度尺进行测量C．甲同学的记录数准确到厘米D．乙同学使用的是最小刻度为毫米的刻度尺进行测量【答案】B4、在实验“探究导体电阻与其影响因素”中，小明用螺旋测微器、10分度游标卡尺分别多次测量了同一根金属丝的直径，则下列判断正确的是A．若读数为0.82mm，则使用的是螺旋测微器B．若读数为0.8mm，则使用的是10分度游标卡尺C．若使用的是螺旋测微器，读数可能为0.819mmD．若使用的是10分度游标卡尺，读数可能为0.81mm【答案】BC二、填空题5、如图,游标卡尺的读数为________cm；【答案】1.146、下图中游标卡尺和螺旋测微器的读数分别为 mm 和 mm 。

【答案】11.4 5.665±0.002 7、读出下面图中游标卡尺与螺旋测微器的读数，游标卡尺读数为 cm ，螺旋测微器读数为 mm 。

【答案】2.285cm ；2.697 2.701mm mm 8、如图的游标卡尺的读数为 mm 。

【答案】91.609、某同学用一游标卡尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=_____cm 。

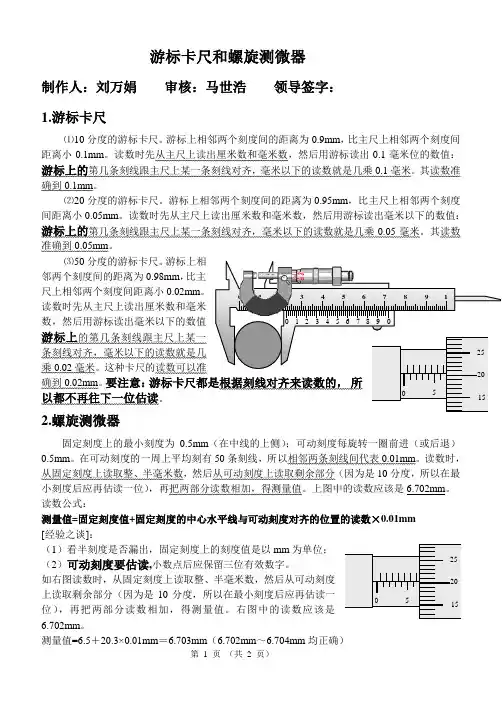

高考物理游标卡尺、螺旋测微器

游标卡尺和螺旋测微器制作人：刘万娟审核：马世浩领导签字：1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.1毫米。

其读数准确到0.1mm 。

⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。

其读数准确到0.05mm 。

⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值游标上的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.02毫米。

这种卡尺的读数可以准确到0.02mm 。

要注意：以都不再往下一位估读。

2.螺旋测微器固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。

在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。

读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

上图中的读数应该是6.702mm 。

读数公式：测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm[经验之谈]：（1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位；（2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

游标卡尺和螺旋测微器

露出)＋可动刻度读数(估读一位)×0.01(mm)．
三、游标卡尺的原理及读数问题
1、游标卡尺的构造主要有哪些？
2、游标卡尺可以测量什么类型的长度？
内径测量
1、游标卡尺的测量原理（以10分度为例）
0
主尺 10毫米
1 cm
1毫米
0.9毫米 0
9毫米游标尺
10
主尺上的最小分度是1毫米，游标上有10个等分度，
专题一：游标卡尺和螺旋测微器
实验专题：游标卡尺和螺旋测微器的使用
教学内容分析：
物理是一门以实验为基础的学科，物理实验是高考的考查重点，游标卡尺和螺旋测微器是高中的两个长度测量仪器，属于较难理解的部分，特别是游标卡尺，是高考中的重要考察部分。
实验目的：1、学习螺旋测微器和游标卡尺的使用原理； 2、学会螺旋测微器和游标卡尺的读数方法。
① OD间的距离为_1__.2__0___cm。（2分）
读成：2.20cm，或者1.2cm的原因分析
螺旋测微器
二、螺旋测微器
1．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5
mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动
刻度E上的刻度为50等份，每转动一小格，F前进或后退
0.01 mm.即螺旋测微器的精确度为 0.01mm。读数时要
为例，如下图，试分析其精确度是 0.05m，m 如图示的读数是 31.25mm 。
思考2：在一些实验中需要较准确地测量物体转过的
角度，为此人们设计了这样的仪器：一个可转动的圆盘，在圆盘的边缘标有刻度（称为主尺），圆盘外侧有一个固定不动的圆弧状的游标尺，如图所示（图中画了圈盘的一部分和游标尺）．圆盘上刻出对应的圆心角，游标尺上把与主尺上190对应的圆心角等分成10个格。试根据图中所示的情况读出此时游标上的0刻线与圆盘的

高中物理：游标卡尺和螺旋测微器的使用详解

⾼中物理：游标卡尺和螺旋测微器的使⽤详解01游标卡尺1.结构和规格游标卡尺的结构如图附-1所⽰，游标卡尺的主要部分是主尺和⼀条可以沿着主尺滑动的游标尺。

2游标卡的三种规格10分度游标卡尺游标上均匀刻着10个⼩格，总长度为9mm，每个⼩格为0.9mm。

因此，游标尺的每⼀⼩格与主尺的每⼀⼩格相差0.1mm，即精确度为0.1mm。

读数时先从主尺上读出厘⽶数和毫⽶数，然后⽤游标读出0.1毫⽶位的数值：游标上的第⼏条刻线跟主尺上某⼀条刻线对齐，毫⽶以下的读数就是⼏乘0.1毫⽶。

其读数准确到0.1mm。

20分度游标卡尺游标上均匀刻着20个⼩格，总长度为19mm每个⼩格为0.95mm。

因此，游标尺的每⼀⼩格与主尺的每⼀⼩格相差0.05mm，即精确度为0.05mm。

读数时先从主尺上读出厘⽶数和毫⽶数，然后⽤游标读出毫⽶以下的数值：游标上的第⼏条刻线跟主尺上某⼀条刻线对齐，毫⽶以下的读数就是⼏乘0.05毫⽶。

其读数准确到0.05mm。

50分度游标卡尺游标上均匀刻着50个⼩格，总长度为49mm，每个⼩格为0.98mm。

因此，游标尺的每⼀⼩格与主尺的每⼀⼩格相差0.02mm，即精确度为0.02mm。

读数时先从主尺上读出厘⽶数和毫⽶数，然后⽤游标读出毫⽶以下的数值游标上的第⼏条刻线跟主尺上某⼀条刻线对齐，毫⽶以下的读数就是⼏乘0.02毫⽶。

这种卡尺的读数可以准确到0.02mm。

注意游标卡尺都是根据刻线对齐来读数的，所以都不再往下⼀位估读游标卡尺上，“内测量⽖”、“外测量⽖”、“深度尺”各有什么⽤处？内测量⽖主要应⽤于测量内径或凹槽的宽度外测量⽖主要测量零件的厚度或圆管的外径深度尺主要⽤于测量凹槽、圆筒或管⼦的深度021.结构和规格螺旋测微器的结构如图下图所⽰，测砧和固定刻度（固定套筒）固定在尺架上；可动刻度、粗调旋钮、微调旋钮是与测微螺杆相连，通过精密螺纹套固定套筒上。

螺旋测微器精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转⼀周，测微螺杆可前进或后退0.5mm，可动刻度旋转⼀⼩格，测微螺杆前进或后退0.5/50=0.01mm。

螺旋测微器与游标卡尺

螺旋测微器一.特色：适用于测量硬度较高或不易产生形变的物体。

二.结构螺旋测微器也称千分尺，它主要由主尺和螺旋尺组成，其各部分名称及主要用途是：①主尺：用于读取固定刻度所显示的最大毫米刻度数(包括0.5毫米); ②螺旋尺: 用于读取主尺上固定刻度的水平线对应的螺旋尺上可动刻度的刻度(包括估读); ③旋钮：用于紧固被测物；④微调旋钮：用于可动尺的微调；⑤测微螺杆; ⑥小砧. 如图所示.三.用法：使用螺旋测微器时，为使每次测量均在被测物上施以相同的压力，以减少形变误差；也为了避免损坏精确的螺旋刻度起见，当顶针已将被测物轻轻夹住时，勿再旋转圆柱套筒，此时应旋转位于套筒后的微调钮，直到听到三响“滴答”声为止，读取数值即可。

四．原理：构造和原理图5-1-1所示是常用的螺旋测微器.在实验中常用它测量小球的直径、金属丝的直径和薄板的厚度等一些较小的尺度.用它测量长度，可以准确到0.01 mm，可以估读到0.001 mm（毫米的千分位），因此螺旋测微器又称为千分尺.图5-1-1螺旋测微器螺杆上精密螺纹的螺距是0.5 mm，即每旋转一周，测微螺杆P 前进或后退0.5 mm.可动刻度分成50等分.每一等分表示0.01 mm.即可动刻度每转过一等分，P前进或后退0.01 mm，因此，从可动刻度旋转了多少个等分就知道长度变化了多少个0.01 mm.1.螺旋测微器的精度：螺旋测微器是利用将直线距离转化为角位移的原理制成的. 主尺上的固定刻度的最小分度值为0.5 mm，螺旋尺即可动刻度共有50个分度，当可动刻度尺旋转一周时，它在主尺上前进或后退一个刻度0.5mm，则可动刻度每转过一个分格时，可动小砧前进或后退0.01 mm，所以它测量的长度可达到精度为0.01 mm.2.使用及读数方法：将待测物放在两小砧之间，然后用旋钮将被测物紧固，再用微旋钮调整，直至发出“嗒嗒”声后读数. 先读固定尺读数，要读出整毫米刻度，要注意有无半毫米刻度出现，再读出固定刻度上的水平线对应的可动刻度尺上的读数(要有估读数据)，将此数乘以0.01后与固定刻度上的读数相加即得到最后读数.3.读值计算练习：（圆柱上加上套筒上的读数）圆柱上的读数（21 + D x ）mm套筒上的读数 D x = 0.495 mm读值：（21 + 0.495）= 21.495 mm.4.螺旋测微器的零误差当螺旋测微器的两小砧靠在一起时，如果尺的读数不为零，则此时的读数称为它的零误差. 如图1-12所示的零误差为正误差，为0.024 mm；如图1-13所示的零误差为负误差，为0.470-0.500=-0.030 mm.5.螺旋测微器读出数据的位数：由于螺旋测微器也精确到0.01 mm，且可估读，所以如果以毫米为单位，最后读数中小数点后面一定有三位数，不够三位的，要用零补齐.五．练习题1.如图1-14所示为螺旋测微器测量一金属零件直径时的示数，则该金属零件的直径为多少米？__________ mm2.如图1-15所示为用螺旋测微器测量小圆柱体的高度时的示数，则该圆柱体的高度为多少？______________mm3.当千分尺的两小砧合拢时，它的示数并不是零，其图如图1-16甲所示，用这个千分尺去测某物体的长度时，示数如图乙所示，则该物体的长度为多少？________________mm4.图5-1-25.图5-1-3给出的是用螺旋测微器测量一小钢球的直径的示数，此读数应是____mm.图5-1-3【解析】注意到固定刻度尺上的半毫米刻度线已经露出，故由固定刻度尺上读数为8.5 mm；然后由可动刻度上读出半毫米以下的读数，并注意估读一位数字，为0.100 mm；最后将两次读数相加就是所要测量的正确读数8.600 mm(可用公式d=固定刻度示数+可动刻度示数×最小分度值计算）.小结：在读数的时候一定要注意固定刻度尺上表示半毫米的刻度线是否已经露出.若忽略了这一点，本题会误读为8.100 mm.六.注意事项①测量时，当螺杆将要接触被测物体时，要停止使用K，改用K′，以避免螺杆和被测物体间产生过大的压力，这样，既可以保护仪器又能保证测量结果准确.②读数时，要注意固定刻度上表示半毫米的刻度线是否已经露出.读数时要准确到0.01 mm，估读到0.001 mm，即测量结果若用mm为单位，则小数点后面必须保留三位.游标卡尺游标卡尺的读数部分由主尺（最小分度为1 mm）和游标尺两部分组成.按照游标的精度不同可分为三种：（1）10分游标，其精度为0.1 mm；（2）20分游标，其精度为0.05 mm；（3）50分游标，精度为0.02 mm.它们的共同特点（也是它们的测量原理）是：游标上的全部刻度之长比主尺上相应的刻度之长短1 mm.以20分游标为例，游标上20个分度全部之长为19 mm，比主尺上20个分度短1 mm，所以游标上每个分度比主尺短0.02 mm，当在两测脚间放一厚0.04 mm的物体时，则游标的第2条刻线将与主尺的刻线对齐，其余的刻线与主尺上的刻线都不对齐.游标卡尺的读数方法是：以游标0刻度线为准在主尺上读出整毫米数，再看游标尺上哪一条刻度线与主尺上某刻度线（不用管是哪一条线）对齐，由游标上读出毫米以下的小数，则总的读数为：主尺上的整毫米数L1+游标上的毫米以下的小数L2.游标尺（mm）精度（mm）测量结果（游标尺上第n个格与主尺上的刻度线对正时）(mm)刻度格数刻度总长度每小格与1毫米差102050919490.10.050.020.10.050.02主尺上读的毫米数+0.1n主尺上读的毫米数+0.05n主尺上读的毫米数+0.02n 由于游标卡尺在读数时要分辨游标上的哪一条刻线与主尺上的刻线对的最齐，这里已包含了估读的因素，所以游标卡尺一般不再往下估读.不过用10分游标尺读数时，可在毫米的百分位上加一个“0”，表示该读数在毫米的10分位上是准确的，以区别于毫米刻度尺的读数.［例1］有一游标卡尺，主尺的最小分度是1 mm，游标上有20个小的等分刻度.用它测量一工件的长度，如图5-1-4所示.图示的读数是_____mm.图5-1-4【解析】此图经过了二级放大.由一级放大图可知工件的长度约在10~11 cm之间，再由二级放大图仔细看游标上的零刻线所对主尺的刻线位置，由主尺读出测量的整毫米数：L1=104 mm(主尺上所标数值的单位为cm);再看游标上的哪一条刻线与主尺上的某一刻线对齐，由游标读出毫米以下的小数.从二级放大图中可以看出，游标上零刻线右侧的第一条刻线与主尺上的刻线对的最齐，游标上共20个分度，每个分度代表0.05 mm，所以游标上的读数为L2=0.05 mm.故所测该工件的长度L=L1+L2=104.05 mm.小结：要掌握游标卡尺测量的原理和读数的方法，要知道主尺上和游标上所标数值的意义和单位，要能看懂多级放大图.［例2］（2003年新课程理综，23）用游标为50分度的卡尺测量一圆柱体的长度与直径，结果分别如图5-1-5（甲）、（乙）所示.由图可知其长度为_____，直径为_____.【解析】游标为50分度，每个分度值为0.02 mm.由图（甲）原图及放大图示，可看出该物体的长度约为8 mm ，再由放大图仔细观察，以游标的零刻线与主尺的刻线对的最齐（有主观估计的成分，允许有些误差），所以，由图甲读出该物体的长度为8.00 mm(注意有效数字）.由图乙的原图可以看出，游标的零刻线大约对在主尺的2 mm 处，再仔细观察放大图，游标上数字“9”右边的第二条刻线——即第47条刻线与主尺的刻线对的最齐，所以游标的读数为0.02 mm ×47=0.94 mm ，这也说明主尺的读数还不到2 mm.最后我们得到该物体的直径为1.94 mm.小结：对图甲中游标零刻线正对的情况，一定要注意读数的有效数字位数.对图乙中游标的零刻线是否正对2 mm ，还是不到或是已过2 mm ，即该种情况主尺如何读数，要与游标的读数结合起来判断.游标卡尺读数练习班级＿＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿＿座号＿＿＿＿＿＿＿＿10分度（0.1mm ）读数：＿＿＿＿＿＿＿＿＿＿＿＿＿读数：＿＿＿＿＿＿＿＿＿＿＿＿＿读数：＿＿＿＿＿＿＿＿＿＿＿＿＿读数：＿＿＿＿＿＿＿＿＿＿＿＿＿910 cm0 101 cm0 101011 cm0 1034 cm0 1010.039mm8.063mm6.407mm2.141mm8.805mm 14.540mm3.008mm 50383mm2.586mm 7.500mm 9.270mm 5.804mm。

高中物理__游标卡尺和螺旋测微器

主尺与游标卡尺每小格长度差(mm) 0.1 0.05 0.02
测量结果[n为精度游标卡尺上正 (mm) 对刻度左侧的小格数](mm) 0.1 0.05 0.02 ＋0.1n ＋0.05n ＋0.02n
题型设计
物理（人教版 ·选修3-1）第二章恒定电流 2.使用方法 (1)校零位：使卡脚并拢，查看游标与主尺零刻线是否对齐，否则加以修正．
要点探究
测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻线是否露出)＋可动刻度数(估读一位)×0.01(毫米)
题型设计
物理（人教版 ·选修3-1）注意事项：
第二章
恒定电流
1．测量时，当F将要接触被测物体时，要停止使用D，
要点探究
改用D′，以避免F和被测物体间产生过大的压力，这样，既可以保护仪器又能保证测量结果准确．
物理（人教版 ·选修3-1）
第二章
恒定电流
要点探究
附录
题型设计
游标卡尺和螺旋测微器
物理（人教版 ·选修3-1）
第二章
恒定电流
要点探究
1.测量原理
题型设计
游标卡尺是测量长度的较精密的仪器，它的主要部分由一根主尺和一根游标尺(或称副尺)构成，如图所示．
物理（人教版 ·选修3-1）
题型设计
物理（人教版 ·选修3-1）
第二章
恒定电流
要点探究
用螺旋测微器测量一矩形小零件的长和宽时，螺旋测微器上的示数如图所示，图(a)的读数是________mm，图(b)
的读数是________mm
题型设计
物理（人教版 ·选修3-1）
第二章

高三复习：游标卡尺和螺旋测微器(

1.游标卡尺游标卡尺①10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几，其读数准确到0.1mm。

②20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。

其读数准确到0.05mm。

③50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以准确到0.02mm。

要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

要知道主要构造的名称：主尺、游标尺、外测量爪、内测量爪、深度尺、紧固螺钉。

①10分度的游标卡尺游标总长度为mm，相邻两个刻度间的距离为mm，与主尺上相邻两个刻度间距离小mm，精度为mm②20分度的游标卡尺游标总长度为mm，相邻两个刻度间的距离为mm，与主尺上相邻两个刻度间距离小mm，精度为mm③50分度的游标卡尺游标总长度为mm，相邻两个刻度间的距离为b 0123456cm0 1 2 3 45 6 7 89 0456780 10 20cm2 cm0 5 103 4 cm678cm1234560 1 2 3 4 5 6 7 8 9 0 cmcm 0 10 204567845678cm 0 10 20 b0123456 cm0 1 2 3 4 5 6 7 8 9 0 mm ，与主尺上相邻两个刻度间距离小 mm ，精度为 mm 例⑴读数公式为：精度⨯+=B A l 读数为=⨯+=1.0430l读出下列游标卡尺测量的读数。

(word完整版)游标卡尺和螺旋测微器讲解及读数练习(含),文档

游标卡尺和螺旋测微器一、游标卡尺1、结构和作用2、游标卡尺的原理以 10 分度游标卡尺为例说明。

以以下列图，将主尺的9 小格 9 毫米长度平均分成 10 份，做成游标尺，游标尺的每小格即为0. 9 毫米 ,比主尺相应小 0.1 毫米 ,依照游标尺和主尺的刻度错位可测量缺乏一毫米的长度。

主尺和游标尺上对应的一等份差值，叫做精确度，它表达了测量的正确程度。

游标卡尺正是利用主尺和游标尺上每一小格只差，来到达提高精确度的目的，这种方法叫做示差法。

如图 3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，那么被测物体的长度：L Ldc Lbc6mm 6 0.9mm 60.1mm 6精确度同理，当游标上第 n 条刻线与主尺上的某一条刻线对齐时，被测物体长度为L n 精确度3、游标卡尺的读数〔1〕确认游标格数、游标卡尺精确度：精度1mm 标尺均分数10 分度游标卡尺精确度为1mm0.1mm ；1020 分度游标卡尺精确度为1mm0.05mm ；50 分度游标卡尺精确度为1mm；2050〔2〕、从主尺读出游标尺零刻线前的毫米数L1；〔3〕、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是L2n 精确度,得游标尺示数 L 2；〔4〕、测量结果 L L1L2L1n精确度，对于不同样规格的游标卡尺读数方法以下表所示：游标尺 (mm)精度测量结果 (游标尺上第 n 条刻度线与刻度格刻度总长每小格与 1 毫米差(mm)主尺上的某刻度线对齐时 )(mm)数度109主尺上读的毫米数＋ 0.1 n 2019主尺上读的毫米数＋ 0.05 n 5049主尺上读的毫米数＋ 0.02 n 5、注意单位和有效数字“ 0〞游标尺不需要估读。

读数方法：测量值＝主尺读整毫米数＋标尺对齐格数×精度中学不要求应以标尺零刻线标尺上第几格估读位。

无需读取，不可以标尺与主尺某刻线边框读取。

对齐。

零刻线估读！不算。

二、螺旋测微器〔也叫千分尺〕器材实物：〔如右图〕测量范围： 0～25 mm精度50读数方法：测量值＝固定尺读数＋可动尺对齐格数×精度等于标尺上等分数的倒数，以 mm 为单位。

专题《螺旋测微器及游标卡尺》

专题《螺旋测微器及游标卡尺》一、螺旋测微器的构造原理及读数1．螺旋测微器的构造如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上．旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．图12．螺旋测微器的原理测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整数毫米数由固定刻度读出,小数部分由可动刻度读出.测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(毫米)二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(如图2所示)图22．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其读数见下表：考点一游标卡尺、螺旋测微器的读数游标卡尺的读数应注意以下几点： (1)看清精确度例如(图7)图7易错成11＋4×0.1 mm ＝11.40 mm正确的应为11.4 mm ，游标卡尺不需估读，后面不能随意加零．例如(图8)图8易错成10＋12×0.05 mm ＝10.6 mm ，正确的应为10.60 mm (2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.图11图15例如(图9)图9易错成(5＋4×0.05) mm ＝5.20 mm 正确的应为(50＋4×0.05) mm ＝50.20 mm (3)区分零刻度与标尺最前端例如(图10)图10易错成13＋10×0.05 mm ＝13.50 mm 正确读数为14＋10×0.05 mm ＝14.50 mm【例题1】(1)如图11所示为一种游标卡尺，它的游标尺上有 20个小的等分刻度，总长度为19 mm.用它测量某物体长度时，游标卡尺示数如图所示，则该物体的长度是___________ cm.(2)如图12所示为使用螺旋测微器测量某金属丝直径的示意图，则该金属丝的直径为________ mm.图12 图13【例题2】在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图13所示，用米尺测出金属丝的长度L ，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R ，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为______ __mm. 【例题3】若用螺旋测微器测得金属丝的直径d 的读数如图15，则读为__ __ mm.1．(1)在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图18(a)所示，读数为________mm.(2)在用单摆测定重力加速度实验中，用游标为20分度的卡尺测量摆球的直径，示数如图(b)所示，读数为________cm.(a) (b)图182．某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ.步骤如下：(1)用20分度的游标卡尺测量其长度如图19甲所示，可知其长度为________ mm ； (2)用螺旋测微器测量其直径如图乙所示，可知其直径为________ mm ；甲乙图193．游标卡尺读数为___________ 螺旋测微器的读数为_______4．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.5、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。

游标卡尺和螺旋测微器讲解及读数练习含答案.pdf

游标卡尺和螺旋测微器一、游标卡尺1、结构和作用2、游标卡尺的原理以10分度游标卡尺为例说明。

如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。

主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。

游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。

如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：精确度61.069.066mmmmmm L L Lbcdc同理，当游标上第n 条刻线与主尺上的某一条刻线对齐时，被测物体长度为精确度n L3、游标卡尺的读数（1）确认游标格数、游标卡尺精确度：标尺等分数精度1mm10分度游标卡尺精确度为mm mm 1.0101；20分度游标卡尺精确度为mm mm05.0201；50分度游标卡尺精确度为mm mm 02.0501；（2）、从主尺读出游标尺零刻线前的毫米数1L ；（3）、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是精确度n L 2,得游标尺示数L 2；（4）、测量结果精确度n L L L L121，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度(mm)测量结果(游标尺上第n 条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差10 9 0.1 0.1 主尺上读的毫米数＋0.1 n 20 19 0.05 0.05 主尺上读的毫米数＋0.05 n 50490.020.02主尺上读的毫米数＋0.02 n5、注意单位和有效数字“0”游标尺不需要估读。

读数方法：测量值＝主尺读整毫米数＋标尺对齐格数×精度二、螺旋测微器（也叫千分尺）器材实物：（如右图）测量范围：0～25 mm 精度0.01mm500.5mm 读数方法：测量值＝固定尺读数＋可动尺对齐格数×精度（这些是干什么的？）中学不要求估读位。

高三物理游标卡尺和螺旋测微器

A 0 1 2 C B 0 5 E D 3 10 1 0 4 (cm)
AdC dB D θθ E R O
2
0
图(1) 5
15 10 5
图(2)
gk002.2008年高考理综全国卷Ⅱ22（1） 22. ( l )（5分）某同学用螺旋测微器测量一铜丝的
直径,测微器的示数如图所示，该铜丝的直径为
4.593 ____________mm。答： 4.593 ( 5分。4.592 或4.594 也同样给分）
10
0
5
5
gk007.2008年高考理综天津卷22.(1) 22. (1)用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为
1.880
mm。
45 40 35 30
【解析】题目考查螺旋测微器的读数螺旋测微器的读数方法是: 1、先读固定尺上的读数为1.5mm,
0
2、读可动刻度为38.0与精确度0.01相乘得到0.380mm,
游标卡尺和螺旋测微器
一、刻度尺二、游标卡尺—10分度游标卡尺的原理 20分度游标卡尺的原理另一种10分度游标卡尺 50分度游标卡尺游标卡尺的读数规则如何快速找到“游标尺上与主尺重合的刻线” 三、螺旋测微器 030. 扬州市07-08学年度第一学期期末调研试卷10(1) 029. 连云港07-08学年度第一学期期末调研考试 10 047. 08年福建省毕业班质量检查22(1) 043. 南通、扬州、泰州三市08届第二次调研测试10(1) 050. 江苏省盐城市07-08学年度第二次调研考试10(1) 056. 08年苏北四市第三次调研试题 10 002. 南京师大物理之友力学综合（二）14 gk002. 2008年高考理综全国卷Ⅱ22（1） gk007. 2008年高考理综天津卷22.(1) gk011. 2008年高考物理海南卷13

高二物理必修三之知识讲解游标卡尺和螺旋测微器的使用

游标卡尺和螺旋测微器的使用【学习目标】1．了解游标卡尺和螺旋测微器的构造；2．掌握游标卡尺和螺旋测微器的使用方法；3．掌握游标卡尺和螺旋测微器的读数原理及读数；【要点梳理】要点一、刻度尺常用刻度尺的最小刻度为1mm。

用刻度尺测量物体的长度时要注意以下几点：○1刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。

○2为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。

○3毫米以下的数值要估读一位，估读最小刻度值的1/10。

○4测量精度要求高时，要进行重复测量后取平均值。

可用“累积法”测细金属丝的直径或一张白纸的厚度。

要点二、游标卡尺1．游标卡尺构造游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，若从背面看，游标是一个整体。

游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。

游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。

尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。

深度尺与游标尺连在一起，可以测槽和筒的深度。

2．10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度,它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。

游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。

10分度的游标卡尺。
