条形基础的平法识图
建筑工程：用于建筑物的基础如住宅、办公楼、桥梁等 道路工程：用于道路的基础如高速公路、城市道路等 水利工程：用于水利设施的基础如大坝、水闸等 港口工程：用于港口设施的基础如码头、防波堤等
03
条形基础的平法识图方 法
平法识图的原理
平法识图是建筑施工图的一种表达 方式通过平面图、剖面图、立面图 等来表达建筑物的结构和构造。
平法识图的原理还包括通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使设计人员能够更直观 地理解和掌握建筑物的结构和构造。
添加标题
添加标题
添加标题
添加标题
平法识图的原理主要是通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使施工人员能够更直观 地理解和掌握建筑物的结构和构造。
平法识图的原理还包括通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使管理人员能够更直观 地理解和掌握建筑物的结构和构造。
基础梁：位于基础柱之间支 撑上部结构
基础柱：位于基础梁之间支 撑上部结构
基础板：位于基础柱和基础 梁之间支撑上部结构
平法识图：通过平面图、剖 面图和立面图等图纸了解柱 下条形基础的结构、尺寸和 材料等信息
05
条形基础平法识图的常 见问题及解决方案
问题一：如何判断基础类型的选择是否合理？
考虑建筑物的荷载大小和地基承载力
条形基础平法识图的步骤
确定条形基础的类型和尺寸 识别条形基础的钢筋布置 理解条形基础的构造细节 掌握条形基础的计算方法
条形基础平法识图的注意事项
识图时注意区分条形基础的类型如 独立基础、条形基础等。
注意识图时注意条形基础的钢筋配 置如钢筋的规格、数量、位置等。
添加标题
添加标题
添加标题
03
条形基础的平法识图方 法
平法识图的原理
平法识图是建筑施工图的一种表达 方式通过平面图、剖面图、立面图 等来表达建筑物的结构和构造。
平法识图的原理还包括通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使设计人员能够更直观 地理解和掌握建筑物的结构和构造。
添加标题
添加标题
添加标题
添加标题
平法识图的原理主要是通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使施工人员能够更直观 地理解和掌握建筑物的结构和构造。
平法识图的原理还包括通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使管理人员能够更直观 地理解和掌握建筑物的结构和构造。
基础梁：位于基础柱之间支 撑上部结构
基础柱：位于基础梁之间支 撑上部结构
基础板：位于基础柱和基础 梁之间支撑上部结构
平法识图：通过平面图、剖 面图和立面图等图纸了解柱 下条形基础的结构、尺寸和 材料等信息
05
条形基础平法识图的常 见问题及解决方案
问题一：如何判断基础类型的选择是否合理？
考虑建筑物的荷载大小和地基承载力
条形基础平法识图的步骤
确定条形基础的类型和尺寸 识别条形基础的钢筋布置 理解条形基础的构造细节 掌握条形基础的计算方法
条形基础平法识图的注意事项
识图时注意区分条形基础的类型如 独立基础、条形基础等。
注意识图时注意条形基础的钢筋配 置如钢筋的规格、数量、位置等。
添加标题
添加标题
添加标题
条形基础平法识图(课堂PPT)
第四章 条形基础
第一节 条形基础平法识图 第二节 条形基础钢筋构造 第三节 条形基础钢筋计算
L
1
第一节 条形基础平法识图
一、条形基础定义及分类
定义：指基础长度远远大于宽度的一种基础形式。 分类：按上部结构分为墙下条形基础和柱下条形基础
按受力特点分为梁板式条形基础和板式条形基础
第一节 条形基础平法识图
当为加腋梁时，用b×hYc1×c2表示。
第一节 条形基础平法识图
二、条形基础基础梁平法识图 思考： JL01(2A)、JL04(3)、JL05(2B)
各代表什么含义？ JL02(3B)
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 基础梁的配筋有三项内容：箍筋、底部及顶部贯
• 架立筋 ：一般出现在梁的上部，由于梁多为下部受拉，
上部受压，所以上部钢筋较下部少，采用多肢箍筋时上部 无法固定，需加设钢筋与箍筋绑扎，架立筋不做受力考虑 ，例如，梁下部4根筋，上部2根筋，绑箍筋时上部要加两 根。
• 但有例外：基础梁
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
二、条形基础基础梁平法识图 （一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
a）底部带架立筋时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
b）底部和顶部贯通纵筋的识读： 基础梁底部以字母“B”打头，顶部贯通纵筋以字
母“T”打头。
如：B:4Φ25;T4Φ20 B:4Φ25;T6Φ20 4/2 B:4Φ25+(2Φ14);T4Φ20
第一节 条形基础平法识图 第二节 条形基础钢筋构造 第三节 条形基础钢筋计算
L
1
第一节 条形基础平法识图
一、条形基础定义及分类
定义：指基础长度远远大于宽度的一种基础形式。 分类：按上部结构分为墙下条形基础和柱下条形基础
按受力特点分为梁板式条形基础和板式条形基础
第一节 条形基础平法识图
当为加腋梁时，用b×hYc1×c2表示。
第一节 条形基础平法识图
二、条形基础基础梁平法识图 思考： JL01(2A)、JL04(3)、JL05(2B)
各代表什么含义？ JL02(3B)
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 基础梁的配筋有三项内容：箍筋、底部及顶部贯
• 架立筋 ：一般出现在梁的上部，由于梁多为下部受拉，
上部受压，所以上部钢筋较下部少，采用多肢箍筋时上部 无法固定，需加设钢筋与箍筋绑扎，架立筋不做受力考虑 ，例如，梁下部4根筋，上部2根筋，绑箍筋时上部要加两 根。
• 但有例外：基础梁
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
二、条形基础基础梁平法识图 （一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
a）底部带架立筋时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
b）底部和顶部贯通纵筋的识读： 基础梁底部以字母“B”打头，顶部贯通纵筋以字
母“T”打头。
如：B:4Φ25;T4Φ20 B:4Φ25;T6Φ20 4/2 B:4Φ25+(2Φ14);T4Φ20
条形基础平法识
基础详图的表示方法
基础详图
表示基础各部分的详细构造和施 工要求，包括基础的细部尺寸、
钢筋的布置和连接方式等。
配筋
详细标注钢筋的直径、间距、数量 等，包括钢筋的连接方式和构造要 求。
标高
标注基础各部分详细构造的标高， 包括基础的细部尺寸和高度等。
03
条形基础平法的构造要求
基础材料的选择与要求
混凝土强度等级
平法的历史与发展
历史
平法起源于20世纪80年代，随着中国建筑业的快速发展，传 统的制图方法已经无法满足实际需求，平法应运而生。
发展
随着建筑技术的不断进步和计算机辅助设计的广泛应用，平 法也在不断完善和更新，适应了现代建筑行业的需求。目前 ，平法已经成为中国建筑行业的一项标准制图方法。
02
条形基础平法的制图规则
施工要求
确保施工方法的安全性和可行性，同时要考虑到环境保护和节约资源的要求。
基础的施工质量控制与要求
质量控制
对施工过程中的各个环节进行质量检 查和控制，确保施工质量符合设计要 求和相关规范。
施工要求
建立完善的质量管理体系，加强质量 意识教育和技术培训，不断提高施工 人员的技能水平，确保施工质量稳定 可靠。
条形基础平法识
目录 CONTENT
• 条形基础平法概述 • 条形基础平法的制图规则 • 条形基础平法的构造要求 • 条形基础平法的施工工艺 • 条形基础平法的工程实例
01
条形基础平法概述
平法的定义与特点
定义
平法是指一种将建筑结构中的构 件，如梁、板、柱等，按照平面 整体表示方法的制图规则进行绘 制的制图方法。
图纸的绘制与标注
01
02
03

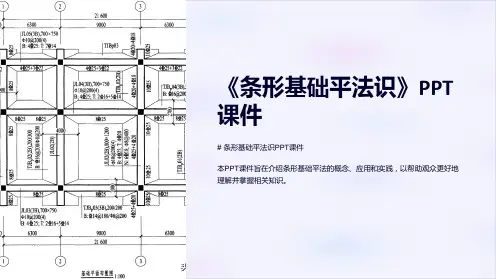

《条形基础平法识》课件
《条形基础平法识》PPT 课件
# 条形基础平法识PPT课件
本PPT课件旨在介绍条形基础平法的概念、应用和实践，以帮助观众更好地 理解并掌握相关知识。
概念介绍
定义及特点
条形基础是一种承载结构荷载的一种基础形式，通常呈条状分布，具有较小的接触面积， 但具备强大的承载能力。
分类
条形基础根据结构特征可分为筏板式、桩基式、墩台式等类型，每种类型都适用于不同的 工程需求。
应用范围
条形基础广泛应用于高层建筑、道路、桥梁等工程中，能够提供稳定的承载结构支撑。
平法施工流程
1
设计和预备工作
在平法施工前需要进行地质勘察、基础设计和材料准备等工作，确保施工顺利进 行。
2
布置和灌浆
根据设计要求，将条形基础按照一定的规格进行布置，并进行密实灌浆，保证基 础的牢固性。
3
质量控制和验收
在施工过程中，进行质量控制和验收，确保条形基础的质量符合要求，以确保结 构的稳定性。
实践案例分析
建造高层建筑应用的条 形基础案例
展示了条形基础在高层建筑中 ຫໍສະໝຸດ 应用，为大型工程提供稳定 的基础支撑。
利用条形基础优化路面 设计的案例
介绍了利用条形基础的特点， 优化道路的设计，提升道路的 承载能力和使用寿命。
条形基础在岸边建造的 应用案例
介绍了条形基础在岸边建筑工 程中的应用，保障了岸边结构 的稳定性和安全性。
结语
通过本课件的学习，您将对条形基础的应用有更深刻的认识和理解，提高您 的施工质量，为您的工程实践提供帮助。感谢您的阅读！
# 条形基础平法识PPT课件
本PPT课件旨在介绍条形基础平法的概念、应用和实践，以帮助观众更好地 理解并掌握相关知识。
概念介绍
定义及特点
条形基础是一种承载结构荷载的一种基础形式，通常呈条状分布，具有较小的接触面积， 但具备强大的承载能力。
分类
条形基础根据结构特征可分为筏板式、桩基式、墩台式等类型，每种类型都适用于不同的 工程需求。
应用范围
条形基础广泛应用于高层建筑、道路、桥梁等工程中，能够提供稳定的承载结构支撑。
平法施工流程
1
设计和预备工作
在平法施工前需要进行地质勘察、基础设计和材料准备等工作，确保施工顺利进 行。
2
布置和灌浆
根据设计要求，将条形基础按照一定的规格进行布置，并进行密实灌浆，保证基 础的牢固性。
3
质量控制和验收
在施工过程中，进行质量控制和验收，确保条形基础的质量符合要求，以确保结 构的稳定性。
实践案例分析
建造高层建筑应用的条 形基础案例
展示了条形基础在高层建筑中 ຫໍສະໝຸດ 应用，为大型工程提供稳定 的基础支撑。
利用条形基础优化路面 设计的案例
介绍了利用条形基础的特点， 优化道路的设计，提升道路的 承载能力和使用寿命。
条形基础在岸边建造的 应用案例
介绍了条形基础在岸边建筑工 程中的应用，保障了岸边结构 的稳定性和安全性。
结语
通过本课件的学习，您将对条形基础的应用有更深刻的认识和理解，提高您 的施工质量，为您的工程实践提供帮助。感谢您的阅读！
最新4.1条形基础平法识图
第一节 条形基础平法识图
二、条形基础基础梁平法识图 （一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
a）底部和顶部贯通纵筋的区别：底部贯通纵筋根据 需要，多一种带架立筋的表示方法。
架立筋
• 架立筋：固定箍筋保证其正确位置，并形成一定刚度的钢
筋骨架，同时还能承受因温度变化和混凝土收缩而产生的 应力，防止裂缝产生。一般平行于纵向受力钢筋，放置在 梁的受压区箍筋内的两侧。
左边方框里的 标注分别代表 什么含义？
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
d）侧部钢筋： 当梁腹板净高hw≥450mm时，根据需要配置纵向
构造钢筋。设置在梁两个侧面的总配筋值以大写字母 G打头注写，且对称布置。 拉筋主要是为提高钢 筋骨架的整体性而起拉结作用。一般不进行标注，按 构造要求进行配置：Φ8，间距是箍筋间距的两倍（ 11G101-3 P73）
课堂小测三
1、条形基础分为（
）和（
）两大类。
2、文字说明JL02(3A)、JL05(2B)表示的意思。
3、写出其平法标注：
1）两端各布置6根¢8间距200的箍筋，为四肢箍；中 间剩余部位按¢10间距250布置，为双肢箍。
2）两端向里，先布置4根¢10间距100的箍筋，为四 肢箍；再往里两侧各布置6根¢12间距150的箍筋，为 双肢箍；中间剩余部位按¢14间距200的箍筋，为四肢 箍。
通纵筋、侧部钢筋。
箍筋：主要作用是承受剪力以及固定主筋，与其他 钢筋通过绑扎或焊接形成一个良好的空间骨架，一 般垂直于纵向受力钢筋。 图集p57
第一节 条形基础平法识图
二、条形基础基础梁平法识图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、写出其平法标注：
1）两端各布置6根¢8间距200的箍筋，为四肢箍；中间 剩余部位按¢10间距250布置，为双肢箍。
2）两端向里，先布置4根¢10间距100的箍筋，为四肢 箍；再往里两侧各布置6根¢12间距150的箍筋，为双 肢箍；中间剩余部位按¢14间距200的箍筋，为四肢箍。
4、文字说明 B:4Φ20;T6Φ20 4/2 所表示的意思。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
a）底部带架立筋时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
b）底部和顶部贯通纵筋的识读： 基础梁底部以字母“B”打头，顶部贯通纵筋以字
母“T”打头。
通纵筋、侧部钢筋。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 1、箍筋
a）当具体设计采用一种箍筋间距时，仅需注写钢筋 级别、直径、间距与肢数（肢数写在括号内）； b）当具体设计采用两种或三种箍筋间距时， 先注写梁两端的第一种或第一、二种箍筋，并在前 面加注箍筋根数；再依次注写跨中部的第二种或第 三种箍筋（跨中部的不需加注箍筋根数）；不同箍 筋配置用“/”相分隔。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（二）原位标注识图
➢ 在基础平面布置图上标注梁端非贯通筋和梁底贯通纵筋。 • ⑴ 当梁端（支座）区域的底部纵筋多于一排时，用斜线
“/”将各排纵筋自上而下分开。
• ⑵ 当同排纵筋有两种直径时，用加号“+”将两种直径的纵
筋相连。
• ⑶ 当梁中间支座两边的底部纵筋配置不同时，须在支座两
第一节 条形基础平法识图
一、条形基础定义及分类 定义：指基础长度远远大于宽度的一种基础形式。 分类：按上部结构分为墙下条形基础和柱下条形基础
按受力特点分为梁板式条形基础和板式条形基础
第一节 条形基础平法识图
墙下条形基础和柱下条形基础； 梁板式条形基础-钢砼框架结构、框剪结构和钢结构等 板式条形基础-钢砼剪力墙结构和砌体结构
2）两端向里，先布置4根¢10间距100的箍筋，为四肢 箍；再往里两侧各布置6根¢12间距150的箍筋，为双 肢箍；中间剩余部位按¢14间距200的箍筋，为四肢箍。
4Φ10@100（4）/ 6Φ12@150（2）/Φ14@200（4）
4、文字说明 B:4Φ20;T:6Φ20 4/2 所表示的意思。
底部贯通纵筋为4Φ20;顶部贯通纵筋为6Φ20 ，其中上排4根， 下排2根。
如：B:4Φ25;T4Φ20 B:4Φ25;T6Φ20 4/2 B:4Φ25+(2Φ14);T4Φ20
左边方框里的 标注分别代表 什么含义？
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
d）侧部钢筋： 当梁腹板净高hw≥450mm时，根据需要配置纵向
第一节 条形基础平法识图
二、条形基础平法识图
第一节 条形基础平法识图
二、条形基础基础梁平法识图
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——编号
基础梁编号组成部分：梁代号、序号、跨数及 是否有悬挑。（图集11G101-3 P21）
第一节 条形基础平法识图
二、条形基础基础梁平法识图
柱
墙 翼板
肋梁 砼垫层 2
第一节 条形基础平法识图
二、条形基础平法识图
条形基础的集中标注是在基础平面布置图上集中引注：
基础编号、截面竖向尺寸、配筋三项内容，以及当基础 底面标高与基础底面基准标高不同时的标高高差和必要 的文字注解两项选注内容。
原位标注是在基础平面布置图上标注各跨的尺寸和配筋
（与集中标注项配筋不同时）
➢ 1、箍筋
b）当具体设计 采用三种箍筋 间距时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 1、箍筋
b）当具体设计 采用二种肢数 时：
试说出下列箍筋具体的分布情况？
8Φ8@100（4）/Φ10@200（2）； 6Φ8@100/ 5Φ10@150/Φ10@200（2）
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
a）底部带架立筋时： 先注写梁底部贯通纵筋（B打头）的规格与根数。
当跨中所注根数少于箍筋肢数时，需要在跨中加设架立 筋以固定箍筋，注写时，用加号“+”将贯通纵筋与架 立筋相连，架立筋注写在“+”后面的括号内。 当梁底部或顶部贯通纵筋多于一排时，用斜线“/”将 各排纵筋自上而下分开。
构造钢筋。设置在梁两个侧面的总配筋值以大写字母 G打头注写，且对称布置。 拉筋主要是为提高钢 筋骨架的整体性而起拉结作用。一般不进行标注，按 构造要求进行配置：Φ8，间距是箍筋间距的两倍（ 11G101-3 P73）
课堂小测三Leabharlann 1、条形基础分为（）和（
）两大类。
2、文字说明JL02(3A)、JL05(2B)表示的意思。
1、条形基础分为（梁板式 ）和（ 板式 ）两大类。 2、文字说明JL02(3A)、JL05(2B)表示的意思。
基础梁02，3跨，一端有外伸. 基础梁05，2跨，两端有外伸。 3、写出其平法标注： 1）两端各布置6根¢8间距200的箍筋，为四肢箍；中间 剩余部位按¢10间距250布置，为双肢箍。
6Φ8@200（4）/ Φ10@250（2）
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 1、箍筋
a）当具体设计采用一种箍筋间距时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 1、箍筋
b）当具体设计 采用二种箍筋 间距时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
思考： JL01(2A)、JL04(3)、JL05(2B) 各代表什么含义？
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——截面尺寸
基础梁截面用b×h表示梁截面的宽度和高度，
当为加腋梁时，用b×hYc1×c2表示。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 基础梁的配筋有三项内容：箍筋、底部及顶部贯
