荷载计算书
一、屋面恒荷载计算书:
1.上人屋面
0.25 kN/m2
0.02*20=0.4 kN/m2
0.04*25=1.0 kN/m2
2.0*0.13=0.26 kN/m2
0.2 kN/m2
0.19*7=1.33 kN/m2
0.02*20=0.4 kN/m2
自重:g = 3.84 kN/m2
2.不上人屋面
0.02*25=0.5 kN/m2
2.0*0.13=0.26 kN/m2
0.2 kN/m2
0.13*7=0.91 kN/m2
0.02*20=0.4 kN/m2
自重:g = 2.27 kN/m2
3.其它问题
屋面宽度为31.2m,按2%找坡,最薄处按30mm厚,最厚处按31200*0.02*0.5+30=342mm,恒荷载计算时厚度按平均值190mm考虑,其自重按7.0 kN/m2。
屋面泡沫玻璃保温板产品简介:
泡沫玻璃是由碎玻璃、发泡剂、改性添加剂和发泡促进剂等,经过细粉碎和均匀混合,再经过高温熔化发泡、退火而制成的无机非金属玻璃材料。
产品特性:
①容重轻,在150kg/m3左右;
②导热系数小,在0.060 W/m.k(38℃)以下,导热性能稳定;
③不透湿;
④吸水率小,0.2%左右;
⑤不燃烧;
⑥不霉变、腐蚀、不受鼠咬;
⑦强度高,抗压强度≥0.7MPa,抗折强度≥0.5Mpa;
⑧能耐酸性腐蚀(氟化氢除外);
⑨本身无毒,不含CFC(氟氯化炭)和HCFC(氢氟氯酸);
⑩物理化学性能稳定,尺寸稳定。
应用范围:
泡沫玻璃可广泛用于民用建筑外墙和屋顶的绝热保温。
由于泡沫玻璃质轻、防火、防水、无污染、不燃烧、寿命长(与建筑同样长寿命)等特点,加之人类对生存环境保护要求越来越高,泡沫玻璃是民用建筑理想的高级墙体绝热材料和屋面绝热材料。
泡沫玻璃既是保冷材料又是保温材料,能适应深冷到较高温度范围等特点。
同时它的重要价值不仅在于长年使用不会变质,而且本身又起到防火、防震作用。
在低温深冷、地下工程、易燃易爆、潮湿以及化学侵蚀苛刻环境下使用时,不但安全可靠,而且经久耐用,被誉为“不须更换的永久性隔热材料”。
所以被广泛应用于石油、化工、地下工程、造船、国防军工的隔热保温保冷和烟道内衬防腐工程。
项目计量单位数值(标准/实测)项目计量单位数值(标准/实测)
密度Kg/m3≤160/147抗压强度Mpa≥0.3/0.8
导热系数(25℃)W/m.k
(0℃)W/m.k
≤0.052/0.050
0.0466
抗折强度Mpa0.3/0.8
使用温度℃-200~450吸湿率%0.00
体积吸水率%≤0.5/0.2线胀系数cm/cmc9×10-6/8.5×10-6
规格:①板材最大规格:610×457×200mm。
②其它板材、管瓦规格按客户要求定制。

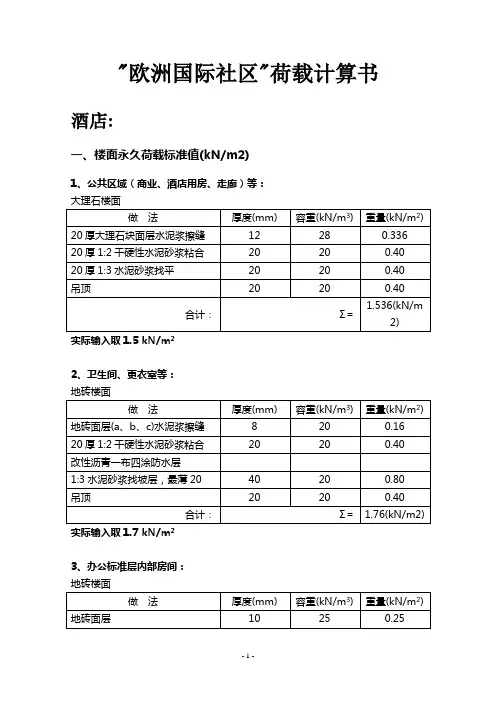

二、楼面恒荷载计算书
1. 普通楼面(面层总厚度:50mm,包括精装修的楼面)
0.25 kN/m2
0.4 kN/m2
0.4 kN/m2
自重:g = 1.05 kN/m2
2. 卫生间楼面(面层总厚度:130mm,包括卫生间、泳池机房、厨房等)
0.02*20=0.4 kN/m2
0.2 kN/m2
0.075*20=1.5 kN/m2
0.02*20=0.4 kN/m2
自重:g = 2.5 kN/m2
3. 设备用房(设备用房)
0.02*20=0.4 kN/m2自重:g = 0.4 kN/m2
三、其它
板底抹灰按12mm厚水泥砂浆考虑,其自重g = 0.012*20 = 0.24 kN/m2,另设备用房采用细石混凝土地面,不再考虑板底抹灰。
故楼面恒荷载总结如下:
编号类型荷载(kN/m2)
1 普通楼面、精装楼面 1.29
2 卫生间、厨房 2.74
3 设备用房0.64
4 上人屋面 4.08
5 非上人屋面 2.48
四、楼面活荷载
车库:4.0 kN/m2
餐厅厨房:4.0 kN/m2
大堂、休息厅、商场:3.5 kN/m2
商务中心、会议室、酒店客房:2.0 kN/m2
公共洗手间(普通):2.5 kN/m2
公共洗手间(带蹲坑):恒载加1.5 kN/m2,活载按2.5 kN/m2
备餐间:4.0 kN/m2
餐厅:2.5 kN/m2
屋顶花园:3.0 kN/m2
阳台:2.5 kN/m2
消防楼梯间:3.5 kN/m2
走廊、通道:3.5 kN/m2
电梯机房:7.0 kN/m2
库房:5.0 kN/m2
避难层机房:7.0 kN/m2
网络机房、电话机房:3.0 kN/m2
洗衣房:3.0 kN/m2
屋面:上人屋面2.0
不上人屋面0.5 kN/m2
Ktv:4.0 kN/m2
直升机坪:5.0kN/m2,直升机类型:中型
台球室、健身房、舞厅:4.0 kN/m2
较重的设备荷载按实际确定,比如大型吊灯,水平轨道式擦窗机等
另甲方提供直升机型号为EC135,其性能参数为:
全机长:12.16米
机宽:2.67米
机高:3.51米
涵道尾桨直径:1.86米
座位数:7
最大起飞重量:2632千克
有效载重:2.85吨
最大航程:735公里
巡航速度:253公里/小时
最大飞行速度:278小时/公里
最大飞行高度:3000米
最大巡航高度:6160米
续航能力为:3.5小时。
已用地区:沈阳、广东、上海
低噪音涵道尾桨,不对称排列
生产商:欧洲直升机公司
优点:载重大,噪音低,可加装夜视系统以及彩色电子地图系统。
缺点:造价高,升限较低,续航时间不长。
五、设备专业荷载
1. 水专业
屋面:
生活水箱间,水箱尺寸4.0x4.0x2m,重量按30吨;
消防水泵房,水箱尺寸4.0x4.0x2m,重量按35吨;
15层设备层:
喷淋接力水箱设备间,水箱尺寸3x6x1.5m,重量按30吨;
中区生活转输水箱设备间(带泵),水箱尺寸5x8x1.5m,重量按65吨;
2. 暖通专业
四及十五层各有4个新风机组,每个设备尺寸2.9x4.6m,重1.5吨,底座200高,尺寸同设备,重1.8吨,故每个机组总重按3.3吨考虑;
十五层有一个软化水箱,重4吨,总重按5.8吨考虑;
十五层有两个换热机组,每个2.5吨,每个总重按4.1吨考虑;。
