电脑主板电子原件详解讲解

电脑主板电子原件详解讲解
• 排阻(Resistor Array) • 串联排阻用英文字母“RN“表示.
• 并联排阻用英文字母“RP“表示﹒ 若干个参数完全相同的电阻,它们的一个引脚都连到一起,作为公共引脚。其余引脚正常引出一般来说,最左边的那个是公 共引脚。它在排阻上一10-1 A=100
8 主板常见场效应管与晶体管的比较
9 集成电路
电阻(Resistor)
• 定义 – 阻止电流通过的电子元件
• 种类 – 定额电阻
• 在生产时已规定了电阻的阻值大小
– 可变电阻
• 根据需要在一定范围内可改变其阻值大小
– 热敏电阻
• 阻值在生产时已定额,但会随着温度改变其阻值大小 • 用于温控电路
– 压敏电阻
• 电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通
电阻(Resistor)
• 电阻在电路中用“R”加数字表示 • 换算单位
– 电阻的单位为欧姆(Ω) – 倍率单位有:千欧(KΩ),兆欧 (MΩ)等 – 1M Ω=103 KΩ= 106Ω
• 阻值计算 1.E-24标注方法 E-24标注法有两位有效数字,精度在±2%(-G),±5%(-J),±10%(-K) (1) 常用电阻标注 XXY XX代表底数,Y代表指数 例如 470 = 47Ω 103 = 10kΩ 224 = 220kΩ (2) 小于10欧姆的电阻的标注 用R代表单位为欧姆的电阻小数点,用m代表单位为毫欧姆的电阻小数点 例如 1R0 = 1.0Ω R20 = 0.20Ω 5R1 = 5.1Ω R007 = 7.0mΩ 4m7 = 4.7mΩ
• 应用
– 主板上KB/MS电路中 – 主板上USB电路中
晶振(Crystal Oscillator)
• 定义

笔记本电脑主板元器件的识别

笔记本电脑主板元器件的识别

笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别1、电阻 1、电阻 1、电阻A、字母表示:“R”。

A、字母表示:“R”。

A、字母表示:“R”。

B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险电阻。

电阻。

电阻。

C、测量电阻的好坏:首先查看被测电阻的阻值~将万用表调制合适的档位~C、测量电阻的好坏:首先查看被测电阻的阻值~将万用表调制合适的档位~C、测量电阻的好坏:首先查看被测电阻的阻值~将万用表调制合适的档位~并且对万用表的档位进行校零~分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零~分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零~分别将万用表的红表笔和黑表笔与电阻两端的引脚相接~此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接~此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接~此时万用表显示的数据即为测试出的实际电阻。

如果万用表发出蜂鸣声显示数据为0或与测得的数据相差较大~则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大~则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大~则电阻损坏。

2、电容 2、电容 2、电容A、字母表示:“C”~单位用“F”法拉表示。

A、字母表示:“C”~单位用“F”法拉表示。

A、字母表示:“C”~单位用“F”法拉表示。

B、定义:由两片金属膜,阴极和阳极,紧靠~中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠~中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠~中间用绝缘材料隔开组成的原件。

原件。

原件。

C、电容容量的大小就是表示能贮存电能的大小~电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小~电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小~电容对交流信号的阻碍作用称为容抗。

电脑主板常用元器件的识别、检测与代换.

电脑主板常用元器件的识别、检测与代换.

主板中采用的电阻有很多种,分为:普通电阻是主板上最小的电阻,形态为墨色扁平的小方块,贴片电阻的阻值一般用三位数字来表示,在三位数字后面所加"0"个数,(单位为Ω。

如果阻值中有小数点,则用"R"表示,并占一位有效数字。

例如:标示为"123"的贴片电阻的电阻值为12*104 =120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字,每三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代马,并不表示实际的阻值,其代码表示的有效数字随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω,这种电阻实际上是跳线。

在有些主板电路中,阻值为0Ω的贴片电阻常用不作为保险电阻或作为EMI电磁兼容电阻使用.排阻又称为网路电阻或网络电阻,排阻是将多个电阻器集中封装在一起,组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型,其中,贴片封装又有8引脚和10引脚两种类型。

通常情况下,贴片排阻是没能极性的,不过有些类型的SMD排阻,由于内部电路连接方式不同,在实际应用时还是需要注意极性的。

知识要点:主板上使用的排阻,其内部各个电阻的电阻是相同的,若检测到其中某一个电阻值与其它电阻值不同,则误码该更换整个排阻。

保险电阻又名熔断电阻,保险电阻在电路中起着保险丝和电阻的双重作用,主要应用在电源出电路中,保险电阻的阻值一般较小(几欧至几十欧姆,功率也较小(1/8--1w。

主板上常用的有贴片保险电阻和大功率直插式保险电阻,贴片保险电阻的顏色通常为绿色或灰色,表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻,一般用一个色环来标注它的额定阻值和额定的电流。

大功率直插式保险电阻上不同色不表示的阻值,大功率直插式保险电阻不同色环表示的阻值顏色阻值(Ω功率(W电流(A黑色 10 1/4 3.0红色 2.2 1/4 3.5白色 1 1/4 2.8热敏电阻在主板上,热敏电阻主要用来测试CPU的温度和机箱内部温度,通常位物Socket 槽内或主板边缘,有的形如贴片电阻,有的外形像一个"小球",一般采用直立式封装。

电脑主板常用元器件的识别与代换原则

电脑主板常用元器件的识别与代换原则

电脑主板常用元器件的识别、检测与代换主板中采用的电阻有很多种,分为:普通电阻是主板上最小的电阻,形态为墨色扁平的小方块,贴片电阻的阻值一般用三位数字来表示,在三位数字后面所加"0"个数,(单位为Ω)。

如果阻值中有小数点,则用"R"表示,并占一位有效数字。

例如:标示为"123"的贴片电阻的电阻值为12*1000=120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字,第三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代码,并不表示实际的阻值,其代码表示的有效数字,随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω,这种电阻实际上是跳线。

在有些主板电路中,阻值为0Ω的贴片电阻常用作保险电阻或作为EMI 电磁兼容电阻使用.排阻又称为网路电阻或网络电阻,排阻是将多个电阻器集中封装在一起,组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型,其中,贴片封装又有8引脚和10引脚两种类型。

通常情况下,贴片排阻是没有极性的,不过有些类型的SMD排阻,由于内部电路连接方式不同,在实际应用时还是需要注意极性的。

知识要点:主板上使用的排阻,其内部各个电阻的阻值是相同的,若检测到其中某一个电阻值与其它电阻值不同,则应该更换整个排阻。

保险电阻又称熔断电阻,保险电阻在电路中起着保险丝和电阻的双重作用,主要应用在电源输出电路中,保险电阻的阻值一般较小(几欧至几十欧姆),功率也较小。

主板上常用的有贴片保险电阻和大功率直插式保险电阻,贴片保险电阻的顏色通常为绿色或灰色,表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻,一般用一个色环来标注它的额定阻值和额定的电流。

如何识别电脑主板型号的影响

如何识别电脑主板型号的影响

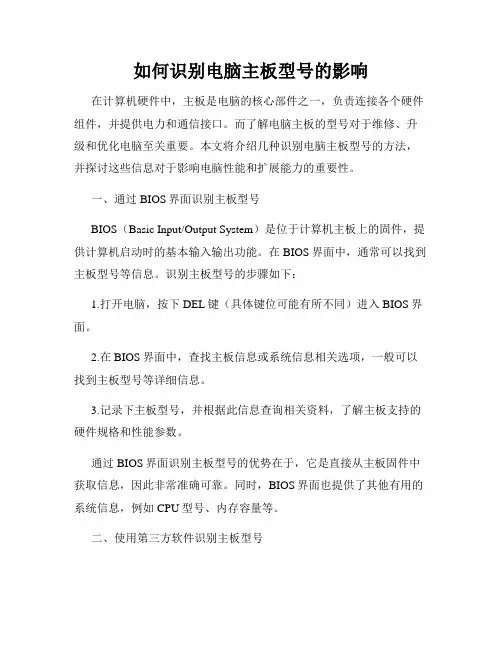

如何识别电脑主板型号的影响在计算机硬件中,主板是电脑的核心部件之一,负责连接各个硬件组件,并提供电力和通信接口。

而了解电脑主板的型号对于维修、升级和优化电脑至关重要。

本文将介绍几种识别电脑主板型号的方法,并探讨这些信息对于影响电脑性能和扩展能力的重要性。

一、通过BIOS界面识别主板型号BIOS(Basic Input/Output System)是位于计算机主板上的固件,提供计算机启动时的基本输入输出功能。

在BIOS界面中,通常可以找到主板型号等信息。

识别主板型号的步骤如下:1.打开电脑,按下DEL键(具体键位可能有所不同)进入BIOS界面。

2.在BIOS界面中,查找主板信息或系统信息相关选项,一般可以找到主板型号等详细信息。

3.记录下主板型号,并根据此信息查询相关资料,了解主板支持的硬件规格和性能参数。

通过BIOS界面识别主板型号的优势在于,它是直接从主板固件中获取信息,因此非常准确可靠。

同时,BIOS界面也提供了其他有用的系统信息,例如CPU型号、内存容量等。

二、使用第三方软件识别主板型号除了BIOS界面,还可以使用第三方软件来快速准确地识别主板型号。

以下是一些常用的软件工具:1. CPU-Z:这是一款小巧实用的免费软件,可以详细查看计算机硬件信息,包括主板型号、芯片组、BIOS版本等。

2. AIDA64:这是一款收费软件,但提供了更为详细全面的硬件信息报告,能够准确识别主板型号以及各种传感器和总线接口的规格信息。

使用第三方软件识别主板型号的优势在于,无需进入BIOS界面,操作简单方便,且提供了更丰富的硬件信息。

三、查看主板上的印刷标识有些主板在印刷电路板上会有型号的标识,通过查看这些标识可以快速确定主板型号。

标识通常位于主板背面或PCI插槽附近,采用白色或者不同颜色的字母数字组合。

这种方法特别适用于需要更换或购买与主板兼容的硬件组件的情况。

识别主板型号的重要性准确识别电脑主板型号对于电脑维修、升级和优化具有重要影响。
