螺杆式冷水机组基础知识

螺杆式冷水机组基础知识

螺杆式冷水机组基础知识展开全文汽化:沸腾、蒸发;吸收周围介质热量;蒸发器;冷凝:液化;放热;蒸发式冷凝器;一定压力下,蒸汽的冷凝温度与液体的沸点相同,汽化潜热与液化潜热的数值相同;热力学第一定律:自然界一切物体都具有能量,能量有各种不同形式,它能从一种形式转化为另一种形式,从一个物体传递给另一个物体,在转化和传递过程中能量的总和不变。

露点温度:在压力不变的条件下,空气的含湿量不变时水蒸气达到饱和的温度。

结露取决于物体表面温度与空气露点温度这两个参数的相互关系。

干球温度、湿球温度;干球温度是接触球体表面空气的实际温度,湿球温度是球体表面附着有水时,水份蒸发带走热量后球体的温度,水的蒸发量跟空气的湿度有关,空气湿度越大蒸发量越小,带走的热量越少,干湿球温度差异越小;空气湿度越小水蒸发量越大,带走的热量也越大,干湿球温差也就越大,所以可以通过干湿球温差的变化规律来反映当前空气湿度状况。

热量:物体内能改变的量度,用Q表示,单位为J、KJ。

比热容:单位质量的物质温度每升高(或降低)1度时所吸收或放出的热。

用c表示,单位为kj/(kg.K)。

C=c.m.ΔT显热、潜热、溶解热、气化潜热;热力学基本概念—焓:内能:工质内部分子能量的总称。

通常是定温、定压情况下含有的热量焓:焓是一个复合的状态参数,是表征系统中所有的总能量,是工质的内能和压力位能之和,对1kg 工质而言,用符号h表示,单位为 kJ/kg,适用于气体,甚至液体和固体。

h=e+pv(kJ/kg)e—内能(kJ/kg)p—压力(kPa)v—比体积(m3/Kg)当工质处于某一定状态(p.v.t)时,p、v、e均具有一定的数值,e+Apv也具有一定的数值,故h是一个状态参数,其物理意义是指特定温度作为起点时物质所含的热量。

1kg水由0℃升温直至气化需要吸收418.68+2246.9=2665.58kJ/kg的热量,则可称蒸汽在该状态下的焓值为2665.58kJ/kg。

螺杆机的制冷量计算公式

螺杆机的制冷量计算公式

螺杆机的制冷量计算公式螺杆机是一种常用于工业和商业空调系统中的制冷设备,它通过压缩和膨胀制冷剂来实现空调系统的制冷效果。

制冷量是评估螺杆机性能的重要指标之一,它是指单位时间内螺杆机从室内空气中吸收的热量,通常以千瓦(kW)为单位。

制冷量的计算对于设计和选择合适的螺杆机至关重要,下面我们将介绍螺杆机制冷量的计算公式及其相关参数。

螺杆机的制冷量计算公式可以通过以下公式来表示:Q = m × Cp ×ΔT。

其中,Q表示制冷量,单位为千瓦(kW);m表示空气的质量流量,单位为千克/小时;Cp表示空气的定压比热,单位为千焦耳/(千克·摄氏度);ΔT表示空气的温度变化,单位为摄氏度。

首先,我们需要计算空气的质量流量m。

空气的质量流量可以通过以下公式来计算:m = ρ× V。

其中,ρ表示空气的密度,单位为千克/立方米;V表示空气的体积流量,单位为立方米/小时。

空气的密度可以根据空气的温度和压力通过状态方程来计算,通常情况下可以取空气的密度为1.2千克/立方米。

空气的体积流量可以通过空调系统的设计参数或实际测量来获取。

接下来,我们需要计算空气的定压比热Cp。

空气的定压比热是指在定压条件下,单位质量空气升高1摄氏度所需的热量。

通常情况下,空气的定压比热可以取1.005千焦耳/(千克·摄氏度)。

最后,我们需要计算空气的温度变化ΔT。

空气的温度变化可以通过室内外温度差来获取,通常情况下室内外温度差为制冷量的重要参考参数。

通过以上计算,我们可以得到螺杆机的制冷量Q。

制冷量的计算公式可以帮助工程师和设计人员评估螺杆机的性能,并根据实际需求选择合适的螺杆机。

在实际应用中,还需要考虑到螺杆机的制冷效率、功耗、噪音等因素,综合考虑才能选择到最合适的螺杆机。

除了上述计算公式外,还有一些其他因素会影响螺杆机的制冷量,例如空调系统的设计参数、制冷剂的种类和性质、螺杆机的工作状态等。

因此,在实际应用中,需要综合考虑这些因素,并根据实际情况进行调整和修正。

螺杆式冷水机组系统知识详解

螺杆式冷水机组系统知识详解

螺杆式冷水机组系统知识详解如何提升的使用寿命和降低螺杆式冷水机组的故障率?这个问题一直困扰着不少朋友,同时也是他们非常想了解的相关知识模块,而要解决这个问题则必须对螺杆式冷水机组有比较全面的了解,只有掌握了机械设备的相关知识和了解其性能,那么问题自然迎面而解,所以下文为东莞市冠盛机械有限公司为大家详细讲解螺杆式冷水机组的分类、原理及应用、常见的故障解析、选用要点及故障处理,全方位的解答大家的疑惑。

螺杆式冷水机组分类本章主要针对螺杆式冷水机组的种类进行详解!而根据空调功能、制冷剂的不同、冷凝方式、压缩机的密封结构形式、蒸发器的结构、螺杆式制冷压缩机总共可以做六种不同的分类,下面就为大家详细了列举这六种分类的信息!1.根据空调功能分为单冷型和热泵型。

2.根据采用制冷剂不同分为R134a和R22两种。

3.根据其冷凝方式又分为水冷螺杆式冷水机组和风冷螺杆式冷水机组!4.根据压缩机的密封结构形式分为开启式、半封闭式和全封闭式。

5.根据蒸发器的结构不同分为普通型和满液型6.根据螺杆式冷水机组所用的螺杆式制冷压缩机不同来分类。

螺杆式制冷压缩机分为双螺杆和单螺杆两种。

双螺杆制冷压缩机具有一对互相啃合、相反旋向的螺旋形齿的转子。

而单螺杆制冷压缩机有一个外圆柱面上加工了6个螺旋槽的转子螺杆。

在蝶、杆的左右两侧垂直地安装着完全相同的有11个齿条的行星齿轮!详细的了解螺杆式冷水机组的分类对于需要采购螺杆式冷水机组的朋友来说无疑是有很大的帮助!螺杆式冷水机组的原理及应用螺杆式冷水机组的原理螺杆式冷水机因其关键部件-压缩机采用螺杆式故名螺杆式冷水机,机组由蒸发器出来的状态为气体的冷媒;经压缩机绝热压缩以后,变成高温高压状态。

被压缩后的气体冷媒,在冷凝器中,等压冷却冷凝,经冷凝后变化成液态冷媒,再经节流阀膨胀到低压,变成气液混合物。

其中低温低压下的液态冷媒,在蒸发器中吸收被冷物质的热量,重新变成气态冷媒。

气态冷媒经管道重新进入压缩机,开始新的循环。

螺杆式制冷压缩机的工作原理(二)

螺杆式制冷压缩机的工作原理(二)

螺杆式制冷压缩机的工作原理(二)第一节螺杆式制冷压缩机的工作原理,二,3、内压比与螺杆压缩机经济性的关系螺杆压缩机是没有气阀的容积型回转式压缩机,吸、排气孔的打开和关闭完全为几何结构决定的,即吸气终了的体积和压缩结束时的体积是固定的,即内容积比是固定的。

而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。

内容积比:V=V/V iS2V—吸气终了时的容积,V—压缩终了时的容积 Sd内压力比:Z= P/ P a d 0P—压缩终了压力,P—吸入压力 d0可见,内压比是由内容积比决定的。

所以,压缩终了压力P是由吸气压力和内容积比决定的。

d外压力比:Z= P/ Py k 0P—排气背压力,或者说冷凝压力 y外压比是由蒸发温度和冷凝温度决定的,即由运行工况所决定的。

当压缩机内压比小于外压比时(内容积比小),压缩终了压力小于冷凝压力,气体进入排气口后不能排出压缩机,会受到下一个齿槽排出的气体继续压缩(等容压缩),直到压力达到冷凝压力时,才会排出排气口,进入排气管路;当压缩机内压比大于外压比时(内容积比大),压缩终了压力大于冷凝压力,气体进入排气口后压力迅速降低至冷凝压力(等容膨胀)。

不论是等容压缩还是等容膨胀,都会使压缩机功耗增加。

因为一台压缩机的内压比一般都是固定的,而工况的变化会导致内、外压比不一致。

所以在选用压缩机时,应选用内压比与使用工况对应的外压比相同或接近的,才能获得节能。

常用的调节内压比的办法有:, 更换具有不同开口位置的滑阀(滑阀上开有径向排气口),通过改变排气口位置来改变内压比;, 采用具有可以调节内容积比的压缩机(可调内容积比螺杆压缩机)。

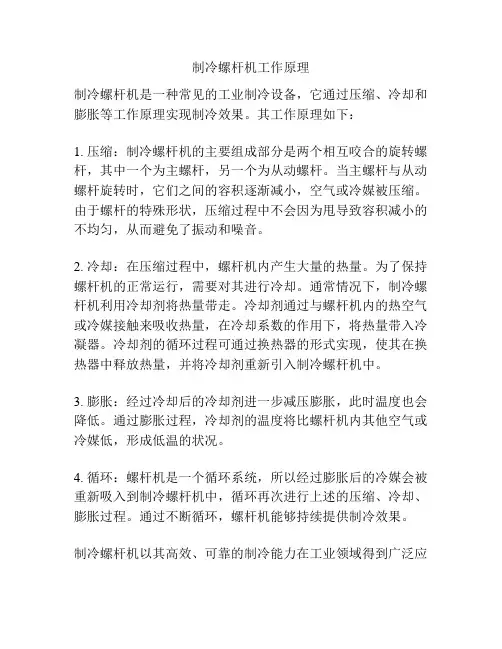

制冷螺杆机工作原理

制冷螺杆机工作原理

制冷螺杆机工作原理
制冷螺杆机是一种常见的工业制冷设备,它通过压缩、冷却和膨胀等工作原理实现制冷效果。

其工作原理如下:
1. 压缩:制冷螺杆机的主要组成部分是两个相互咬合的旋转螺杆,其中一个为主螺杆,另一个为从动螺杆。

当主螺杆与从动螺杆旋转时,它们之间的容积逐渐减小,空气或冷媒被压缩。

由于螺杆的特殊形状,压缩过程中不会因为甩导致容积减小的不均匀,从而避免了振动和噪音。

2. 冷却:在压缩过程中,螺杆机内产生大量的热量。

为了保持螺杆机的正常运行,需要对其进行冷却。

通常情况下,制冷螺杆机利用冷却剂将热量带走。

冷却剂通过与螺杆机内的热空气或冷媒接触来吸收热量,在冷却系数的作用下,将热量带入冷凝器。

冷却剂的循环过程可通过换热器的形式实现,使其在换热器中释放热量,并将冷却剂重新引入制冷螺杆机中。

3. 膨胀:经过冷却后的冷却剂进一步减压膨胀,此时温度也会降低。

通过膨胀过程,冷却剂的温度将比螺杆机内其他空气或冷媒低,形成低温的状况。

4. 循环:螺杆机是一个循环系统,所以经过膨胀后的冷媒会被重新吸入到制冷螺杆机中,循环再次进行上述的压缩、冷却、膨胀过程。

通过不断循环,螺杆机能够持续提供制冷效果。

制冷螺杆机以其高效、可靠的制冷能力在工业领域得到广泛应
用。

其工作原理的稳定性和高效性使其成为一种理想的制冷设备。

螺杆式制冷压缩机工作原理

螺杆式制冷压缩机工作原理

螺杆式制冷压缩机工作原理
螺杆式制冷压缩机是一种常用于大型制冷系统中的压缩机。

它的
工作原理基于两个旋转的螺杆,一个称为主轴,另一个称为从轴,两
者互相啮合并旋转以压缩制冷剂。

螺杆式制冷压缩机具有高效、低噪
音和可靠的特点,广泛应用于冷库、中央空调和工业制冷等领域。

螺杆式制冷压缩机的工作过程可以分为吸气、压缩、放热和排气
四个阶段。

在吸气阶段,制冷剂从蒸发器中进入压缩机的吸气腔。

当主轴和
从轴旋转时,制冷剂被腔体的梯形腔吸入,同时由于旋转的螺杆的几
何形状,螺杆的容积逐渐减小,使得制冷剂被压缩。

在压缩阶段,随着主轴和从轴的旋转,制冷剂被带入压缩腔,螺
杆的凸形区域压缩剂气体并增加其压力。

由于螺杆的结构,吸入的制
冷剂在腔体中逐渐压缩,并提高了其温度和密度。

然后,在放热阶段,压缩后的制冷剂进入冷却排气腔,通过冷却
排气腔和主轴的散热片来降低压缩剂的温度。

通过散热片的散热作用,制冷剂的温度被降低,从而形成液态制冷剂。

在排气阶段,压缩后的制冷剂从排气口排出,进入冷凝器。

在冷凝器中,制冷剂通过冷凝作用,将热量传递给外部环境,并转化为液态制冷剂。

螺杆式制冷压缩机通过连续旋转的螺杆的工作原理,实现了制冷剂的压缩和冷却。

它具有结构简单、工作可靠、能耗低等优点,并且能够提供高效的制冷能力。

此外,螺杆式制冷压缩机还具有较低的震动和噪音水平,适用于许多对噪音敏感的环境。

螺杆式制冷压缩机原理教材

螺杆式制冷压缩机原理教材
02
螺杆式制冷压缩机通过阴阳转子 的相互啮合,以及转子与机壳的 配合,实现制冷剂的连续吸入、 压缩和排出。来自螺杆式制冷压缩机的特点
高效稳定
螺杆式制冷压缩机具有 较高的容积效率和机械 效率,运行稳定可靠。
结构紧凑
螺杆式制冷压缩机体积 相对较小,结构紧凑,
便于安装和维护。
适应性强
螺杆式制冷压缩机能够 适应不同的制冷剂和工
冷凝压力是指气体在冷凝 过程中所承受的压力,与 冷凝温度相关,通常为 1.5-3.5bar。
螺杆式制冷压缩机的蒸发过程
蒸发过程
螺杆式制冷压缩机中的蒸发器是将液 体制冷剂吸热汽化的场所,制冷剂通 过吸收被冷却物体的热量而汽化成低 压蒸汽,再被吸入压缩机。
蒸发温度
蒸发压力
蒸发压力是指制冷剂在蒸发过程中所 承受的压力,与蒸发温度相关,通常 为0.3~0.8bar。
冷却技术
采用先进的冷却技术,降低压缩机的 温度,提高其可靠性和效率。
智能控制
采用智能控制系统,实现对压缩机的 实时监控和自动调节,提高其运行效 率和稳定性。
材料选择
选用高强度、耐腐蚀的材料,提高压 缩机的可靠性和寿命。
05
CHAPTER
螺杆式制冷压缩机的故障诊 断与维护
螺杆式制冷压缩机常见故障及原因
冷却介质
冷却介质的选择对冷却效果和冷却系统的设计有很大影响。 常用的冷却介质包括空气、水和制冷剂等,它们具有不同的 传热性能和适用范围。
04
CHAPTER
螺杆式制冷压缩机的性能与 优化
螺杆式制冷压缩机的性能参数
制冷量
指压缩机在单位时间内所提供的冷量,是衡 量制冷设备能力大小的参数。
输入功率
压缩机消耗的电功率,是评价压缩机能耗的 重要指标。

螺杆式制冷压缩机的原理操作规程及工作过程

螺杆式制冷压缩机的原理操作规程及工作过程

螺杆式制冷压缩机的原理操作规程及工作过程原理:螺杆式制冷压缩机是通过利用两个螺杆相互啮合来实现压缩气体的。

其中,一个螺杆是运动螺杆,另一个是定位螺杆。

运动螺杆通过电机的驱动,以高速旋转的方式将气体压缩。

随着螺杆的旋转,气体从螺杆的吸气端进入,随着螺杆的旋转而压缩,最终从螺杆的排气端排出。

操作规程:螺杆式制冷压缩机的操作规程如下:
1.开机前的准备:检查冷却、润滑系统的工作情况,确保冷却水和润滑油的供给正常。

2.启动制冷压缩机:按照启动顺序,依次启动冷却系统、润滑系统和压缩机主电机。

等待一段时间,确保螺杆式制冷压缩机可以正常运行。

3.观察运行情况:在运行过程中,需要经常观察冷却水、冷凝器、螺杆式压缩机和油温的变化情况。

如发现异常情况,需要及时采取相应的措施。

4.停机操作:当需要停机时,应按照反向启动顺序,依次停止压缩机主电机、润滑系统和冷却系统的工作。

工作过程:螺杆式制冷压缩机的工作过程包括吸气、压缩、冷却和排气。

1.吸气:运动螺杆旋转,气体从吸气口进入螺杆。

在进入螺杆之前,气体会先经过过滤器和风扇进行预处理,保证气体的干燥和清洁。

2.压缩:气体随着螺杆的旋转逐渐被压缩。

通过螺杆的啮合,气体被迅速挤压并提高温度和压力。

3.冷却:被压缩的气体进入冷却器,通过冷却器的制冷剂来降低温度。

冷却剂吸收气体的热量,并将其自身的温度提高。

4.排气:冷却后的气体从排气口排出。

此时,气体已经达到一定的压
力和温度,可以用于供应冷空气或其他冷却需求。

螺杆式压缩机制冷的工作原理

螺杆式压缩机制冷的工作原理

螺杆式压缩机制冷的工作原理螺杆式压缩机是一种常用的制冷设备,它通过螺杆转子的旋转来实现压缩气体,从而达到制冷的目的。

螺杆式压缩机的工作原理如下:1. 吸气过程:螺杆式压缩机的吸气过程是通过两个螺杆转子的相互啮合来完成的。

当螺杆转子旋转时,两个转子之间形成的螺旋槽会逐渐扩大,使得压缩腔的体积增大,从而形成负压。

负压使得外界的气体进入到压缩腔内,完成吸气过程。

2. 压缩过程:当压缩腔内充满气体后,螺杆转子继续旋转,螺旋槽逐渐缩小,使得压缩腔的体积减小。

随着体积的减小,气体分子之间的距离也逐渐缩小,气体分子之间的碰撞频率增加,从而使气体分子的平均动能增加,气体温度也随之升高。

同时,由于气体体积减小,气体分子的密度也增大,压力也随之增加。

这样,压缩腔内的气体就完成了压缩过程。

3. 排气过程:当压缩腔内的气体达到一定压力后,压缩机会打开排气阀门,将高压气体排出。

在排气过程中,螺杆转子继续旋转,导致螺旋槽的体积进一步缩小,压缩腔内的气体被逐渐压缩,气体温度也进一步升高。

排气阀门的打开使得气体可以顺利排出。

4. 冷却过程:在压缩过程中,气体的温度升高,需要通过冷却来降低温度。

螺杆式压缩机通常会使用冷却水或冷却剂来对压缩腔进行冷却。

冷却剂会通过冷却器与压缩腔进行热交换,将压缩腔内气体的热量带走,从而降低气体的温度。

5. 控制过程:螺杆式压缩机的工作需要通过控制系统来进行调节。

控制系统可以根据制冷需求来调节螺杆转子的旋转速度和压缩腔的容积,从而控制压缩机的制冷能力。

控制系统还可以监测压缩机的运行状态,及时发现故障并进行报警。

总结起来,螺杆式压缩机通过螺杆转子的旋转来实现气体的压缩,从而达到制冷的目的。

它具有结构简单、制冷效果好、运行稳定等优点,在工业和商业领域都有广泛应用。

随着技术的不断发展,螺杆式压缩机在节能减排、提高效率等方面也有了更多的创新和应用。

螺杆式制冷压缩机的工作原理

螺杆式制冷压缩机的工作原理

螺杆式制冷压缩机的工作原理螺杆式制冷压缩机是一种常用于制冷和空调系统中的压缩机。

它的工作原理基于两个相互啮合的螺杆,通过不断旋转来吸入、压缩和排出制冷剂。

这种制冷压缩机具有高效、稳定和可靠的特点,广泛应用于各种工业和商业领域。

螺杆式制冷压缩机的工作原理可以分为吸气、压缩和排气三个阶段。

首先,在吸气阶段,制冷剂通过吸入阀进入压缩机的螺杆腔体中。

在螺杆的旋转作用下,制冷剂被推送到压缩腔体中。

接下来是压缩阶段。

当螺杆旋转时,两个螺杆的螺纹啮合紧密,形成一个逐渐缩小的螺旋腔体。

这使得制冷剂在螺杆腔体中逐渐被压缩,同时也增加了制冷剂的压力和温度。

当制冷剂达到设定的压力和温度后,它会通过排气阀排出。

最后是排气阶段。

在排气阀的控制下,高压、高温的制冷剂通过排气管道被释放到制冷系统中。

这样,制冷剂就完成了一个完整的循环,继续进行制冷过程。

螺杆式制冷压缩机的工作原理基于螺杆的旋转和啮合。

螺杆的设计和结构决定了制冷剂的压缩比和效率。

一般来说,螺杆的螺纹越紧密,制冷剂的压缩比越高,制冷效果也越好。

此外,螺杆式制冷压缩机还可以通过调节旋转速度来控制制冷剂的流量和制冷效果。

螺杆式制冷压缩机相比其他类型的压缩机具有许多优点。

首先,它具有高效能和稳定性。

螺杆的设计使得制冷剂在腔体中能够均匀地被压缩,减少能量损失。

其次,螺杆式制冷压缩机的结构相对简单,维护和使用成本较低。

此外,螺杆式制冷压缩机还具有较低的振动和噪音水平,使得其在商业和住宅建筑中得到广泛应用。

然而,螺杆式制冷压缩机也存在一些局限性。

首先,它的体积较大,占用空间较多。

其次,由于螺杆的结构特点,螺杆式制冷压缩机对制冷剂的纯度要求较高,不能处理过于脏污或含有杂质的制冷剂。

此外,螺杆式制冷压缩机的初始投资成本较高,对于一些小型制冷系统可能不太适用。

总的来说,螺杆式制冷压缩机是一种高效、稳定和可靠的压缩机。

它的工作原理基于螺杆的旋转和啮合,通过吸入、压缩和排出制冷剂来完成制冷过程。

螺杆机制冷剂、载冷剂、冷冻机油1

螺杆机制冷剂、载冷剂、冷冻机油1

第二章制冷剂载冷剂冷冻机油目的:通过对制冷剂、载冷剂、冷冻机油的了解;正确使用制冷剂、载冷剂、冷冻机油。

第一节制冷剂1,什么是制冷剂以及制冷剂的作用:制冷剂:就是在制冷系统中能够循环变化的物质,也叫工质。

制冷过程就是制冷剂在循环过程中发生相变时(蒸发或冷凝)吸收或释放热量来达到热量从低温部分转移到高温部分。

2,制冷剂的安全、环境特性毒性危害分类:分A、B两类。

A类,无毒性或低毒性;B类,高毒性。

燃烧性危害程度分类:分1、2、3类。

分别为:不可燃、有燃烧性、有爆炸性。

臭氧消耗潜能值ODP:表示制冷剂消耗大气臭氧分子潜能的程度。

选用R11的值作为标准值1.0。

温室效应潜能值(全球变暖潜能值)GWP:是衡量制冷剂对气候变暖的影响值。

选用二氧化碳的温室效应潜能值为标准值1.0。

例:毒性危害和燃烧性危害程度分类 ODP GWPR11 A1 1.0 4600 R12 A1 0.82 10600 R744(CO2) A1 0 1R717(氨) B2 0 1R22 A1 0.034 1900 R134a A1 0 16003,常用制冷剂1)氨(NH3 R717)标准沸点-33.4℃,凝固温度-77.7℃。

有较好的热力性质和热物理性质;压力适中,单位容积制冷量大,粘性小,流动阻力小,比重小,传热性能好;价格便宜、易获得。

毒性大,易燃易爆,有强烈刺激性气味,对食品易产生污染;空气中氨的容积浓度达到0.5~0.6%时,人在其中停留半小时就会引起中毒;容积浓度达到11~14%时,可以燃烧;容积浓度达到16~25%时,遇明火可以引起爆炸;氨在高温(260℃)时会分解出氢气(H2),遇空气及明火会产生强烈的爆炸;氨系统必须安装空气分离器,及时排放系统中的空气及其它不凝性气体。

氨极易溶于水,可以与水以任意比例互溶,因此在氨系统中不会产生冰塞,可以不加干燥过滤器;但有水存在,极易腐蚀金属,并提高蒸发温度;纯氨不腐蚀钢、铁,但含水时会腐蚀锌、铜及铜合金(除磷青铜),因此在氨制冷机及系统中不允许使用铜及铜合金部件(包括压力表,氨压力表必须标有“氨”字样),只有个别起耐磨、密封的部件才可以使用高锡磷青铜,如活塞机的小头衬套和轴封。

第四章螺杆式制冷压缩机

第四章螺杆式制冷压缩机

基本结构 特点
附加功损失
内 压 力 比 : 工 作 容 积 内 压 缩 终 了 压 力 P2 与吸汽压力P1的比值 外 压 力 比 : 排 汽 管 内 的 气 体 压 力 Pd 与 吸 汽压力P1的比值 因为内、外压力比的不等,造成附加功损 失
基本结构 特点
A 排汽管内气体压力大于压缩终了压力
当工作容积与排气孔口相连通时,排气管中的气体倒流, 使工作容积中的气体定容压缩,当气体压力升高到排气 压力时方能排气;则比直接压缩多耗功
基本结构 特点
B 排汽管内气体压力小于压缩终了压力
工作容积定容膨胀
基本结构 特点
螺杆机的优、缺点
经济指标好 振动小,对基础要求低 结构简单,易损件少 对湿行程和液击不敏感 运转噪音大 辅助设备庞大
项目
8AS17
KA20
名称
氨活塞式压缩机
发展概况
主要生产厂家
工作原理 专用术语 型号表示
发展概况
主要生产厂家
工作原理 专用术语 型号表示
本节重点
1. 螺杆机的密闭容积由哪几部分结构组成? 2. 螺杆机的工作过程包括哪几部分?
第二节 螺杆机的基本结构及特点
基本结构 特点
基本结构 特点
(一)机壳 (二)螺杆 (三)轴承与油压平衡活塞 (四)轴封 (五)能量调节机构(见下节) (六)喷油机构(见机组)
专用术语
型号表示
27
发展概况
主要生产厂家
工作原理 专用术语 型号表示
B eginning of D ischarge
Vd
28
发展概况
主要生产厂家
工作原理 专用术语 型号表示
发展概况
主要生产厂家

制冷螺杆机工作原理

制冷螺杆机工作原理

制冷螺杆机工作原理
制冷螺杆机是一种广泛应用于制冷、空调系统中的压缩机。

其工作原理主要包括以下几个步骤:
1. 压缩螺杆:在制冷螺杆机内部,有两个旋转的螺杆,分别称为主螺杆和从螺杆。

这两个螺杆通过啮合形成密封的工作腔。

当螺杆旋转时,工作腔逐渐减小,从而将气体压缩。

2. 吸气过程:制冷螺杆机的工作开始时,主螺杆和从螺杆分离,形成一段较大的吸气腔。

在这个腔体内,通过旋转螺杆,吸入外部低压制冷剂(常用的是氟利昂等)。

随着旋转的继续,吸气腔连接到压缩区。

3. 压缩过程:当主螺杆和从螺杆进一步旋转,工作腔逐渐减小,低压制冷剂会被压缩成高压气体。

这个压缩过程会引起制冷剂的温度上升。

4. 排气过程:当工作腔达到最小容积时,形成的高压气体通过出口阀门排除到冷凝器中。

在冷凝器中,高压气体散发掉其余的热量,并逐渐凝结成液体状态。

5. 润滑和密封:在制冷螺杆机工作过程中,为了保证螺杆的正常运转,需要润滑和密封系统的支持。

通常使用特殊的润滑油来润滑螺杆的运动部分,并采用密封装置来防止气体泄露。

总的来说,制冷螺杆机通过旋转螺杆来压缩低压制冷剂,产生
高压气体,并将其排除到冷凝器中。

这样就能够实现工作环境的制冷效果。

螺杆制冷机工作原理

螺杆制冷机工作原理

螺杆制冷机工作原理
螺杆制冷机是一种常见的制冷设备,其工作原理是利用螺杆压缩机将低温低压的蒸汽吸入,通过压缩后排出高温高压的气体,然后通过冷凝器冷却成为液体,再通过节流阀降压成低温低压的蒸汽,最后进入蒸发器吸收热量完成制冷循环。

下面将详细介绍螺杆制冷机的工作原理。

首先,螺杆制冷机的工作原理涉及到螺杆压缩机。

螺杆压缩机是螺杆制冷机的核心部件,其内部由两个螺旋形的叶片相互啮合而成。

当螺杆压缩机运转时,螺旋叶片不断旋转,使气体被吸入并压缩,最终排出高温高压的气体。

其次,高温高压的气体进入冷凝器,在冷凝器内部与外部的冷却介质(通常是水或空气)进行热交换,使气体冷却成为液体。

冷凝器起着将高温高压的气体冷却成为液体的作用,为下一步的节流阀提供条件。

然后,液体通过节流阀降压,成为低温低压的蒸汽。

节流阀的作用是通过限制流体的流速,使液体在通过节流阀后压力下降,温度降低,从而实现液体变为蒸汽的过程。

最后,低温低压的蒸汽进入蒸发器,在蒸发器内部与外部的冷却介质(通常是水或空气)进行热交换,吸收外部热量并蒸发成为低温低压的蒸汽,完成了整个制冷循环过程。

总之,螺杆制冷机通过螺杆压缩机将低温低压的蒸汽吸入,通过压缩后排出高温高压的气体,再通过冷凝器冷却成为液体,通过节流阀降压成低温低压的蒸汽,最后进入蒸发器吸收热量完成制冷循环。

这种工作原理使得螺杆制冷机在工业和商业领域得到广泛应用,成为制冷领域的重要设备之一。

制冷螺杆机工作原理

制冷螺杆机工作原理

制冷螺杆机工作原理
制冷螺杆机(Screw Chiller)是一种常见的制冷设备,其工作
原理主要包括以下几个步骤:
1. 压缩过程:制冷螺杆机内有两个相互咬合的螺杆——主动螺杆和从动螺杆。

当机器开始工作时,主动螺杆转动,从动螺杆跟随转动。

两个螺杆之间的螺纹咬合部分会逐渐形成一些密封的工作室(Compression Chamber)。

随着螺杆的旋转,工作
室逐渐变小,将气体压缩。

2. 冷却过程:压缩过程中产生的高温高压气体进入冷却器(Condenser),通过冷却器中的冷却介质(一般为水或空气)进行热交换。

在冷却过程中,气体释放出的热量被传递给冷却介质,使气体冷却并转变成液体。

3. 膨胀过程:经过冷却后的液体通过膨胀阀(Expansion Valve)进入蒸发器(Evaporator)。

膨胀阀的作用是降低液体的压力,使其在蒸发器内迅速膨胀。

膨胀过程中,液体吸收蒸发器内的热量,将其转变为气体。

4. 吸气过程:气体进入制冷螺杆机内的吸气孔,再次经过主从螺杆的咬合运动,使气体被压缩,循环进行制冷循环。

制冷螺杆机通过不断压缩和膨胀气体来实现制冷效果。

通过压缩和冷却过程,将工作物质(一般为制冷剂)的温度提高,然后通过膨胀和吸气过程,将其温度降低,从而达到制冷的目的。

螺杆式制冷压缩机原理

螺杆式制冷压缩机原理

螺杆式制冷压缩机原理
螺杆式制冷压缩机是一种常用于制冷和空调系统中的压缩机,其工作原理如下:
1. 压缩腔:螺杆式制冷压缩机由两个相互啮合的螺杆组成,一个为主螺杆,另一个为从螺杆。

两个螺杆的螺旋形状使得它们能够相互啮合,并形成一个闭合的压缩腔。

2. 吸气过程:在压缩机开始运行时,主螺杆和从螺杆开始旋转。

此时,螺杆啮合腔内的气体开始向进气口进入。

由于螺杆的螺旋形状,气体会被逐渐推送向压缩腔的出口。

3. 压缩过程:当气体被推送到压缩腔出口时,螺杆间的压缩腔体积逐渐减小。

这导致气体在压缩过程中被压缩和加热,使其压力和温度升高。

4. 排气过程:当气体被压缩到一定程度时,它通过压缩腔的出口被排出。

此时,气体已成为高温高压的工质。

5. 冷却过程:为了降低工质的温度,压缩机需要进行冷却。

通常,冷却通过管道和冷却介质进行。

冷却介质将吸收工质的热量,并将其传递给外部环境(空气、水等)。

6. 循环过程:完成一次压缩后,螺杆式制冷压缩机会继续循环进行吸气、压缩、排气和冷却等阶段,以保持系统的稳定运行。

总结:螺杆式制冷压缩机利用螺杆结构的旋转运动,通过吸气、
压缩、排气和冷却等过程,将气体压缩和加热,最终排出高温高压的工质以完成制冷任务。

第六章螺杆式制冷压缩机

第六章螺杆式制冷压缩机
2014-9-23 16
3. 螺杆扭转角 —— 表示转子上一个齿的扭曲程度。
当前较多采用的是: 阳转子的扭转角为270、300; 阴转子的扭转角则为180、200°。
2014-9-23 17
4.圆周速度和转速 螺杆齿顶圆周速度是影响压缩 机外形尺寸及效率的重要因素。 喷油螺杆压缩机阳转子的最佳圆 周速度在15~45m/s之间;少油螺杆压 缩机的在25~65m/s之间;无油螺杆压 缩机的则在60~120m/s。 圆周速度确定后,螺杆转速也随 之确定。喷油螺杆压缩机主动转子转 速范围为630~4400r/min。
20
三、摆线的形成和特性 基圆
摆线
2014-9-23 21
四、单边对称圆弧型线
2014-9-23
22
五、单边不对称型线
2014-9-23
23
第四节 螺杆式压缩机输气量
一、输气量的计算
Vth 60m1n1V1 m2n2V2
m1n1 m2 n2 V 1 A01L V 2 A02 L
2014-9-23 19
二、型线的分类和基本要求 主要有对称型线和非对称型线两种
对称型线——齿型对称于齿顶中心线且 型线完全相同的型线。 非对称型线——齿型不对称于齿顶中心 线且型线不同的型线。
单边型线——只在转子节圆的内侧或 外侧一边具有型线。 双边型线——节圆内外均具有型线。
2014-9-23
2014-9-23 9
2. 附加功损失
欠压缩
过压缩
2014-9-23
10
3. 螺杆式制冷压缩机的优、缺点 1)工作于中型制冷量范围内,易损件 少,有利于实现操作自动化,可靠性和效 率较高. 2)加工精度高,价格较高,噪声大. 3)部分负荷的效率较高,无活塞式的 液击和离心式的喘振现象. 4)采用喷油方式,需要喷入大量油而 必须配置相应的辅助设备。

螺杆式制冷压缩机的原理、操作规程及工作过程

螺杆式制冷压缩机的原理、操作规程及工作过程

工作原理1.吸汽端座 2.机体 3.螺杆 4.排气端座 5.能量调节阀螺杆式制冷压缩机主要由机壳、转子、轴承、轴封、平衡活塞及能量调节装置等组成。

机壳:—般为剖分式,由机体、吸气端座及排气端座等三部分用螺栓连接组成。

机体内腔横断面为双圆相交的横8字形,与置于其内的两个啮合转子的外圆柱面相适合。

转子为一对互相啮合的螺杆,其上具有特殊的螺旋齿形。

其中凸齿形的称为阳螺杆(或称阳转子),凹齿形的称为阴螺杆(或称阴转子)。

阳螺杆与阴螺杆的齿数比,一般为4:6(大流量的压缩机齿数比可为3:4,当压缩比高达20时,齿数比可采用6:8)。

多数情况下,阳螺杆与电动机直接连接,称为主动转子,阴螺杆为从动转子,故阳螺杆多为四头右旋,阴螺杆多为六头左旋。

为了使螺杆式制冷压缩机系列化,零件标准化和通用化,我国有关部门规定,螺杆的公称直径为63、80、100、125、160、200和315mm7种,其长径比分为λ=1.0和λ=1.5两种。

轴承与辐封:螺杆式制冷压缩机的阴、阳螺杆均由滑动轴承(主轴承)和向心推力球轴承支承。

主轴承用柱销正确安装固定在吸、排气端座内,止推轴承在排气侧阳、阴螺杆上各装有两只,以承受一定的轴内力。

螺杆式制冷压缩机的轴封也多采用摩擦环式机械密封器,安装在主动转子靠联轴器——端轴上,其结构和原理同活塞式制冷压缩机的轴封相同。

平衡活塞:由了结构上的差异,因吸、排气侧之间的压力差所引起的,作用在阳螺杆上的轴向合力,比作用在阴螺杆上的轴向合力大得多。

因此,阳螺杆上除装设止推轴承外,还增设油压平衡活塞,以减轻阳螺舒杆对滑动轴承端面的负荷,减轻止推轴承所承受的轴向力。

能量调节装置:由滑阀、油缸、油活塞、四通电磁换向阀及油管路等组成。

活塞装在气缸壁下部两圆交汇处,改变滑阀的位置,即可起调节制冷量的作用。

螺杆式制冷压缩机工作时,齿间基元容积作周期性变化,从而使汽体沿转子轴向移动过程中完成吸汽,压缩和排气过程螺杆式制冷压缩机安全操作规程一.准备工作:1、检查制冷剂、水及电气设备系统应正常;2、试转电机的转向,由于螺杆压缩机不应倒转,为此可在拆下联轴节的橡胶转动芯子后试转电机,其电动机转向从压缩机的一侧看去,应是逆时针方向;3、检查油分离器的油面,正确的油面是开动油泵使油冷却器内充满油后,油位计指示正常;4、检查所有的压力表阀是否开启,以及温度计插座内是否充入润滑油;5、检查或开启所有油路上的阀门,它们应是全开的;6、起动油泵。

螺杆式制冷机原理

螺杆式制冷机原理

螺杆式制冷机原理
螺杆式制冷机是一种常用的压缩式制冷机,其工作原理是利用压缩机和膨胀机之间的螺杆装置来完成制冷循环。

螺杆式制冷机由两个旋转的螺杆,即主动螺杆和被动螺杆组成。

这两个螺杆位于一个封闭的螺杆壳内,壳内还装有适量的冷却剂,通常是氨或氟利昂。

当制冷机开始运行时,主动螺杆和被动螺杆开始旋转。

它们之间的螺纹组合被设计成特定的形状,使得它们能够将冷却剂吸入、压缩和排出。

在吸气过程中,螺杆在低压下旋转,将低温、低压的蒸气吸入螺杆壳内。

接下来,螺杆开始旋转,并随着螺杆壳不断减小的容积,将蒸气逐渐压缩。

在这个过程中,蒸气的温度和压力都会升高。

一旦蒸气被压缩到足够高的压力,它就会被推向螺杆壳的末端,进入膨胀室。

在膨胀室中,蒸气的压力突然降低,导致其温度也急剧下降。

经过膨胀后,蒸气变成了低温低压的状态,然后重新进入螺杆壳的吸气端。

这个过程不断循环,从而带走了室内的热量,实现了制冷效果。

螺杆式制冷机具有制冷量大、噪音低、运行稳定等特点,因此广泛应用于商业和工业领域。

空调螺杆机原理

空调螺杆机原理

空调螺杆机原理
空调螺杆机原理实质上是靠螺杆压缩机实现的。

螺杆压缩机由两个相互啮合的螺杆构成,一个是主螺杆,一个是从螺杆。

主螺杆和从螺杆之间的啮合空间形成了一系列的螺纹,通过转动两个螺杆,空气或制冷剂就被吸入螺杆的入口端。

当螺杆转动时,空气或制冷剂在螺纹腔中逐渐被压缩。

同时,在螺杆的入口端,由于螺纹的几何形状,气体被分隔成多个气体团,并且这些气体团随着螺杆的旋转逐渐向出口端移动。

当气体团到达出口端时,其压力和温度已经升高到所需的工作条件。

然后,通过排气阀门将高压空气或制冷剂排出系统,以供冷却或其他使用。

螺杆压缩机的工作原理类似于柴油机或蒸汽机,它们都是利用相互啮合的部件来压缩气体。

然而,与柴油机或蒸汽机不同的是,螺杆压缩机是用于压缩空气或制冷剂,以便在空调系统中产生冷却效果。

总的来说,空调螺杆机的原理是通过螺杆压缩机将气体压缩成需要的工作条件,然后将其排出系统,实现空调制冷的功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章基础知识
目的:通过本章的学习:
1,了解温度、压力、湿度、温差等概念;
2,学习查阅制冷剂(工质)热力性质表;
3,运用这些知识,判断制冷压缩机、制冷系统运行是否正常。

第一节几个概念
1,温度:温度是表示物质冷热程度的量度。

常用的温度单位(温标)有三种:摄氏温度、华氏温度、绝对温度。

1)摄氏温度(t ,℃):我们经常用的温度。

用摄氏温度计测得的温度。

2)华氏温度(F ,℉):欧美国家常用的温度。

温度换算:
F (℉) = 9/5 * t(℃) +32 (已知摄氏温度求华氏温度)
t (℃)= [F(℉)-32] * 5/9(已知华氏温度求摄氏温度)
例: F (℉) t (℃)
212 100
32 0
5 -15
0 -17.8
3)绝对温标(T,ºK):一般在理论计算中使用。

绝对温标与摄氏温度换算:
T(ºK)= t (℃) +273 (已知摄氏温度求绝对温度)
例:t (℃) T(ºK)
-30 243
-10 263
0 273
30 303
2,压力(P):在制冷中,压力是单位面积上所受的垂直作用力,即压强。

通常用压力表、压力计测得。

压力的常用单位有:Mpa(兆帕),Kpa(千帕),bar (巴),kgf/cm2(平方厘米公斤力),B0 (标准大气压),(一般看作是:1bar、0.1MPa)、mmHg(毫米汞柱)。

换算关系:1 Mpa = 10 bar = 1000 Kpa = 7500.6
mmHg = 10.197 kgf/cm2
1 B0= 760 mmHg = 1.01326 bar = 0.101326 Mpa
工程上一般用:1bar = 0.1Mpa ≈1 kgf/cm2 ≈ 1 B0
= 760 mmHg
几种压力表示法:
绝对压力(Pj):在容器中,分子热运动而对容器内
壁产生的压力。

制冷剂热力性质表中的压力一般为绝对压力。

表压(Pb):制冷系统中用压力表测得的压力。

表压是容器内气体压力与大气压(B0)的差值。

Pb= Pj- B0
一般认为:表压加上1bar、或0.1Mpa,就是绝对压力。

真空度(H):当表压是负值时,取它的绝对值,用真空度表示。

H= B0- Pj或H= ∣Pj- B0∣。

一般不加说明时压力均指表压。

3,制冷剂热力性质表:
制冷剂热力性质表列出了制冷剂在饱和状态的温度(饱和温度)和压力(饱和压力)等参数。

R717(氨)、R22饱和状态温度、压力对照表.doc
制冷剂在饱和状态的温度和压力是一一对应的。

什么是饱和状态?制冷剂气体和液体共存的状态。

一般认为:蒸发器、冷凝器、气液分离器(氨分)、低压循环桶里的制冷剂是处于饱和状态的。

处于饱和状态下的蒸汽(液体)称为饱和蒸汽(液体),所对应的温度、压力称为饱和温度和饱和压力。

在制冷系统中,对于一种制冷剂来说,其饱和温度
与饱和压力是一一对应的,饱和温度越高,饱和压力也越高。

制冷剂在蒸发器中蒸发以及在冷凝器中冷凝都是在饱和状态下进行的,所以蒸发温度与蒸发压力、冷凝温度与冷凝压力也是一一对应的。

对应关系可查制冷剂热力性质表。

4,查表练习:
1)氨(R717)
蒸发温度℃蒸发压力(绝对)蒸发压力(表压)
2 0.46
3 Mpa 0.363 MPa
-15 0.236 Mpa 0.136 MPa
-25 0.151 Mpa 0.051 Mpa
-33 0.103 Mpa 0.003 Mpa
-35 0.093 Mpa -0.007 Mpa (真
空度为53.2 mmHg) 冷凝温度℃冷凝压力(绝对)冷凝压力(表压)
30 1.169 Mpa 1.069 MPa
35 1.353 Mpa 1.253 MPa
40 1.557 Mpa 1.457 Mpa
2)氟里昂22(R22)
蒸发温度℃蒸发压力(绝对)蒸发压力(表压) 2 0.531 Mpa 0.431 Mpa
-15 0.296 Mpa 0.196 Mpa
-25 0.201 Mpa 0.101 Mpa
-33 0.144 Mpa 0.044 Mpa
-35 0.132 Mpa 0.032 Mpa
冷凝温度℃冷凝压力(绝对)冷凝压力(表压)
30 1.192 Mpa 1.092 MPa
35 1.355 Mpa 1.255 MPa
40 1.534 Mpa 1.434 Mpa
﹟5,过热蒸汽和过冷液体:
在一定压力下,蒸汽的温度高于对应压力下的饱和温度,称为过热蒸汽。

在一定压力下,液体的温度低于对应压力下的饱和温度,称为过冷液体。

吸气温度超过饱和温度的数值称为吸气过热度。

吸气过热度一般要求控制在5~10℃。

液体温度低于饱和温度的数值称为液体过冷度。

液体过冷一般发生在冷凝器底部、经济器内、中间冷却器内。

节流阀前液体过冷有利于提高制冷效率。

﹟6,蒸发、吸气、排气、冷凝压力和温度
蒸发压力(温度):制冷剂在蒸发器内的压力(温度)。

吸气压力(温度):压缩机吸气口处的压力(温度)。

吸气压力比蒸发压力略低。

排气压力(温度):压缩机排气口处的压力(温度)。

排气压力比冷凝压力略高。

冷凝压力(温度):制冷剂在冷凝器内的压力(温度)。

﹟7,温差:
传热温差:指传热壁两侧的两种流体的温度差。

温差是热传递的推动力。

比如:制冷剂与冷却水;制冷剂与盐水;制冷剂与库房的空气之间均存在温差。

由于传热温差的存在,使得被冷却物温度比蒸发温度高;冷凝温度比冷凝器冷却介质温度高。

﹟8,湿度:
湿度是指空气的潮湿程度。

湿度是影响换热的一个因素。

湿度的三种表示方法:
绝对湿度(Z):每立方米空气含有水汽的质量。

含湿量(d):一千克干空气含有的水汽量(g)。

相对湿度(φ):表示空气实际绝对湿度接近饱和绝
对湿度的程度。

在一定温度下,一定量的空气只能容纳一定的水汽,
超过这一限度,多余的水汽就会凝结成雾,这种一定限
量的水汽量称为饱和湿度。

在饱和湿度下,有对应的饱
和绝对湿度Z B,它随空气温度变化而变化。

在一定温度下,空气湿度达到饱和湿度时称为饱和
空气,它不能再接受更多的水汽;能够继续接受一定量
水汽的空气称为未饱和空气。

未饱和空气的绝对湿度Z与饱和空气绝对湿度Z B的
比值即相对湿度。

φ=Z/Z B×100%。

用它来反映实际绝对湿度接近饱和
绝对湿度的程度。

﹟第二节制冷压缩机、制冷系统运行
是否正常的分析(参考)
1 制冷压缩机、制冷系统正常运行的温度、压力关系
吸气过热度:吸气过热度一般应控制在蒸发温度绝
对值的三分之一、且不小于5℃。

例:蒸发温度℃吸气过热度℃吸气温度
2 5 7
-15 5 -10
-23 7 -16 -35 11 -24
(螺杆机由于对湿冲程不敏感,吸气过热度一般控
制在5℃就可以了)
冷却水进出水温差:立冷2—3℃,卧冷4—6℃。

冷凝温度:采用立式、卧式冷凝器时比冷却水出水
温度高4~6℃;
采用蒸发式冷凝器时比湿球温度高
6~10℃。

冷冻水温度(盐水温度):比蒸发温度高4~6℃。

库房温度:直接蒸发式比蒸发温度高8~12℃;
采用乙二醇做载冷剂时库房温度比蒸发
温度高20℃左右。

排气压力比冷凝压力略高。

吸气压力比蒸发压力略低。

排气温度不大于105℃(螺杆机);150℃(活塞机);
喷油温度不大于60℃;
喷油压力:活塞机比吸气压力高0.15~0.30 Mpa。

螺杆机比排气压力高0.15~0.30 Mpa。

(不包括可调内容积比压缩机)
2 分析两个例子(制冷剂R717、螺杆机、卧冷)
3 分析数据要注意的问题:
1)不但要分析一组数据的相互关系,还要分析同一个参数的变化趋势。

例如:吸气温度是不是越来越低。

排气压力是不是越来越高。

吸气压力是不是越来越低。

2)参数的变化要与操作条件变化、设备维修保养情况联系起来。

例如:冷藏库、冻结库进出库操作的影响。

冷凝器长时间没有清理水垢。

系统长时间没有放空气。

系统长时间没有放油。

气温的变化、空气湿度的变化。

3)细心摸索所管理的制冷设备和系统的运行规律,容易发现突发的异常情况。

例如:盐水系统吸气压力下降、潮车——会不会是盐水浓度降低、结冰。

压缩机突然噪声增加——会不会是止推轴承发生了磨损。
