无刷直流电机的驱动及控制
无刷直流电机的调速与控制技术
无刷直流电机的调速与控制技术随着科技的发展，电动机在各个领域的应用越来越广泛。
而无刷直流电机作为一种高效、可靠的电机，在许多领域得到了广泛的应用。
无刷直流电机的调速与控制技术是保证电机运行稳定性和提高其性能的重要一环。
一、无刷直流电机的工作原理无刷直流电机是一种基于电磁感应原理工作的电动机。
其核心部件是电机转子上的永磁体，通过感应电流产生的磁场与定子线圈产生的磁场相互作用，从而实现电机的运转。
相比于传统的有刷直流电机，无刷直流电机省去了电刷与换向器件，因此具有更高的效率和更长的寿命。
二、无刷直流电机的调速方法无刷直流电机的调速方法主要包括电压控制调速和电流控制调速两种。
1. 电压控制调速电压控制调速是通过改变电压的大小来控制电机的转速。
在实际应用中，最常见的方式是采用PWM (Pulse Width Modulation) 调制技术。
PWM技术通过调整电压的占空比，使得电机在一个固定的周期内以不同的占空比工作，从而实现不同的转速。
这种方法简单易行，但是对于大功率的无刷直流电机，其调速范围较窄。
2. 电流控制调速电流控制调速是通过改变电机定子线圈的电流来控制电机的转速。
常见的控制方法有开环控制和闭环控制。
开环电流控制是在电机定子线圈中加回馈电阻，通过改变反馈电阻的大小来调整电流。
这种方法结构简单，控制参数易调，但是系统稳定性较差，无法适应负载的变化。
闭环电流控制是在开环控制的基础上加入反馈环节，通过传感器测量电机的电流，并与设定的电流进行比较，通过PID控制算法来调整控制器输出的电压，从而控制电机的转速。
这种方法可以提高系统的稳定性和动态响应性能，适用于对转速精度和系统稳定性要求较高的应用。
三、无刷直流电机的控制技术无刷直流电机的控制技术是实现电机调速的重要手段之一。
根据不同的应用场景和需求，可以选择不同的控制方法。
1. 速度控制速度控制是无刷直流电机最基本的控制方式。
通过改变电机的输入提速，可以控制电机的转速。
永磁无刷直流电动机控制方法
永磁无刷直流电动机控制方法
永磁无刷直流电动机控制方法有很多种，以下列举几种常见的方法：
1. 基于电压的控制方法：这种方法通过调节电机的驱动电源电压来控制电机的转速。
可以通过调节PWM（脉冲宽度调制）信号的占空比来控制电机的转速。
2. 基于电流的控制方法：这种方法通过控制电机的相电流来控制电机的转矩。
可以通过调节PWM信号的频率来控制电机的相电流。
3. 位置控制方法：这种方法通过检测电机的转子位置来控制电机的转速和位置。
可以使用轴编码器、霍尔传感器等装置来检测转子位置，并根据实际位置与期望位置之间的差异来调整电机的输入信号，从而实现位置控制。
4. 矢量控制方法：这种方法通过测量电机的电流和电压来实时计算出电机的控制矢量，进而控制电机的转速和转矩。
矢量控制方法可以提供更精确的转速和转矩控制，并且可以减小电机的振动和噪音。
以上仅为常见的几种控制方法，实际应用中可以根据具体需求和系统要求选择合适的控制方法。
无刷直流电机控制方法
无刷直流电机控制方法
无刷直流电机（Brushless DC Motor，BLDC）是一种基于电子换相技术来驱动的电机，它具有高效率、高功率密度、高可靠性等优点。
以下是几种常见的无刷直流电机控制方法：
1. 基于霍尔传感器的六步换相控制方法：BLDC电机通常内置三个霍尔传感器，可以用来检测转子位置。
控制方法通过监测霍尔传感器的状态，来确定哪个绕组需要通电。
该方法只需简单的逻辑门电路即可实现。
2. 无霍尔传感器的电子换相控制方法：这种方法采用传感器无关的技术，通过测量三相电流和电动势来确定转子的位置。
通常需要使用一个称为电机控制器或无刷电机驱动器来完成电子换相功能。
3. 磁场导向控制方法（Field-Oriented Control，FOC）：该方法是一种高级控制技术，通过将三相电流分解为坐标轴上的直流分量和交流分量，将电机控制问题转化为直流电机的控制问题。
这种控制方法可以提供更高的动态性能和控制精度。
4. 直流电压控制方法：这种方法基于直流电压的控制原理，通过改变电机的电压来控制电机的转速和转矩。
该方法简单易实现，但通常不能提供高精度和高动态性能。
以上仅为常见的几种无刷直流电机控制方法，实际应用中还有其他高级控制技术和方法，例如逆变器驱动技术、空间矢量调制控制等。
具体选择何种控制方法，需根据电机应用要求、控制精度和成本等因素综合考虑。
无刷直流电机的驱动电路
无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。
它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。
二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。
基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。
2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。
3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。
三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。
2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。
3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。
4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。
四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。
2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。
3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。
4. 逻辑控制模块：根据输入信号控制电机的转速和转向。
5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。
4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。
2. 驱动电流经过电流检测模块后，进入电机的定子线圈。
3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。
4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。
无刷直流电机控制技术综述
无刷直流电机控制技术综述一、本文概述随着科技的飞速发展和工业自动化的深入推进，无刷直流电机（Brushless DC Motor, BLDCM）控制技术日益受到广泛关注。
无刷直流电机以其高效、节能、长寿命等优点，在电动工具、电动车、航空航天、机器人等领域得到广泛应用。
本文旨在对无刷直流电机控制技术进行综述，介绍其基本原理、发展历程、主要控制策略以及未来发展趋势，以期为相关领域的研究者和工程师提供有益的参考。
本文将对无刷直流电机的基本结构和工作原理进行简要介绍，为后续的控制技术分析奠定基础。
通过回顾无刷直流电机控制技术的发展历程，揭示其从简单的开环控制到复杂的闭环控制，再到智能控制的演变过程。
接着，重点介绍几种主流的无刷直流电机控制策略，包括PID控制、模糊控制、神经网络控制等，并分析它们在不同应用场景下的优缺点。
还将探讨无刷直流电机在高速、高精度、高效率等方面的特殊控制需求及其解决方案。
本文将对无刷直流电机控制技术的未来发展趋势进行展望，包括控制算法的优化与创新、新型功率电子器件的应用、以及电机与控制系统的一体化设计等。
通过本文的综述，读者可以对无刷直流电机控制技术有一个全面而深入的了解，为相关领域的研究和实践提供有益的启示和指导。
二、无刷直流电机的基本原理与结构无刷直流电机（Brushless Direct Current，简称BLDC）是一种采用电子换向器替代传统机械换向器的直流电机。
其基本工作原理和结构与传统直流电机有所不同，因此在控制上也具有其独特之处。
基本原理：无刷直流电机的工作原理基于电子换向技术。
它利用电子开关器件（如功率晶体管或功率MOSFET）实现对电机电流的换向控制，从而改变了电机转子的旋转方向。
与传统直流电机相比，无刷直流电机省去了机械换向器和电刷，因此具有更高的运行效率和更长的使用寿命。
结构特点：无刷直流电机主要由定子、转子和电子换向器三部分组成。
定子通常由多极电磁铁构成，而转子则是一个带有永磁体的圆柱形结构。
直流无刷电机及其驱动技术
OVDCOND寄存器的值由霍尔传感器输出的二进制编码绕组通电顺序决定。
A+C- A+B- C+B- C+A- B+A- B+C-
例1 由单片机控制的BLDC系统：
例2 单片三相无刷直流电动机控制器SI9979
SI9979特点
霍尔传感器输入信号处理，60及120度间隔选择，提供霍尔传感器电源。 自动换相功能 集成逆变器高端驱动 PWM输入及处理 电流限制，欠电压保护 20到40电源电压
PMSM的问题
控制比直流伺服电机要复杂的多； 要想实现力矩控制，必须有角位置传感器，以测量d-q坐标系的旋转角； 反电势必须是正弦波的，这对电机制造及工艺提出了较高的要求。
反电势必须是正弦波的才能产生正弦电流
3.3 无刷直流电动机 （Brushless Direct Current Motor ,BLDC）
附：电角度和机械角度
机械角度是指电机转子的旋转角度,由Θm表示； 电角度是指磁场的旋转角度，由Θe表示。 当转子为一对极时，Θm=Θe； 当转子为n对极时，Θe=nΘm。
2. 工作原理
1）旋转磁场的产生 假定电机定子为3相6极，星型连接。转子为一对极。
电流方向不同时，产生的磁场方向不同。 若绕组的绕线方向一致，当电流从A相绕组流进，从B相绕组流出时，电流在两个绕组中产生的磁动势方向是不同的。
BLDC电机的机械特性曲线
在连续工作区，电机可被加载直至额定转矩Tr. 在电机起停阶段，需要额外的力矩克服负载惯性。这时可使其短时工作在短时工作区，只要其不超过电机峰值力矩Tp且在特性曲线之内即可。
4、PWM控制技术
为了使BLDC 电机速度可变，必须在绕组的两端加可变电压。 利用PWM控制技术，通过控制PWM 信号的不同占空比，则绕组上平均电压可以被控制，从而控制电机转速。 在控制系统中采用DSP或单片机时，可利用器件中的PWM产生模块产生PWM波形。 根据转速要求设定占空比，然后输出6路PWM信号，加到6个功率管上。 以dsPIC30F2010单片机为例：
直流无刷电机驱动器工作原理
直流无刷电机驱动器工作原理
直流无刷电机驱动器工作原理是通过电子元件来控制电机的转速和方向。
它通常由功率电源、电机驱动电路和控制器三部分组成。
功率电源提供足够的电压和电流给电机驱动器。
它通常会将可变的交流电源转换为直流电源，以满足电机的电力需求。
然后，电机驱动电路将来自功率电源的电力信号传递给电机。
电机驱动电路包括电流放大器和电流传感器。
电流放大器负责控制电流的大小，以控制电机的转速和动力输出。
电流传感器用于监测电机的电流，以便及时传输正确的电流信号给电流放大器。
控制器是整个驱动器的“大脑”，它负责控制电机驱动电路的工作方式。
控制器通常由微处理器和相关的控制算法组成，通过对电机的控制信号进行处理和调节，实现电机的精确转速和方向控制。
控制器还可以根据要求提供各种附加功能，例如启动和停止电机、调整电机的转速、实现定速运行和反向旋转等。
直流无刷电机驱动器通过功率电源、电机驱动电路和控制器的协同工作，实现对电机的转速和方向的精确控制。
这种驱动器常见于许多应用领域，例如工业自动化、机器人技术、电动车辆和家电等。
它的高效性、可靠性和精确性使直流无刷电机驱动器在现代电动设备中得到广泛应用。
直流无刷电机驱动原理
直流无刷电机驱动原理直流无刷电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子转动的电机。
与传统的有刷直流电机相比，直流无刷电机具有结构简单、寿命长、效率高等优点，因此在许多领域得到广泛应用，如家电、汽车、航空航天等。
直流无刷电机的驱动原理主要包括电机结构、电机控制器和传感器三个方面。
首先，直流无刷电机的结构由转子和定子组成。
转子上的永磁体产生磁场，而定子上的线圈通过电流产生磁场。
当电流通过定子线圈时，定子磁场与转子磁场相互作用，产生转矩，从而驱动转子转动。
其次，直流无刷电机的控制器是实现电机转动的关键。
控制器主要由功率电子器件和控制电路组成。
功率电子器件包括MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管），用于控制电流的通断。
控制电路则根据传感器反馈的信息，控制功率电子器件的开关状态，从而实现对电机的控制。
最后，直流无刷电机的传感器用于检测电机的转子位置和速度。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子磁场的变化，确定转子位置。
编码器则通过检测转子的旋转角度和速度，提供更精确的转子位置和速度信息。
传感器的反馈信息被送回控制器，用于控制电机的转动。
总结起来，直流无刷电机的驱动原理是通过控制器控制功率电子器件的开关状态，使电流按照一定的顺序流过定子线圈，从而产生转矩驱动转子转动。
传感器则用于检测转子位置和速度，提供反馈信息给控制器，实现对电机的精确控制。
直流无刷电机驱动原理的应用非常广泛。
在家电领域，直流无刷电机被广泛应用于洗衣机、冰箱、空调等产品中，提高了产品的效率和可靠性。
在汽车领域，直流无刷电机被用于驱动电动汽车的电机，实现零排放和高效能。
在航空航天领域，直流无刷电机被用于驱动飞机的舵机和飞行控制系统，提高了飞行的稳定性和安全性。
总之，直流无刷电机驱动原理是一种高效、可靠的电机驱动方式。
通过控制器和传感器的配合，实现对电机的精确控制，使其在各个领域发挥出更大的作用。
无刷直流电机的原理与驱动
无刷直流电机的原理与驱动
无刷直流电机是一种将直流电能转变为机械能的设备。
它与传统的刷式直流电机相比，具有更高的效率、更长的寿命和更低的噪音。
无刷直流电机的工作原理主要涉及三个部分：转子、定子和驱动电路。
首先，转子是电机的旋转部件。
它由多个永磁体组成，这些永磁体将会产生磁场。
当电机给定电流时，转子中的磁场仍然保持不变。
其次，定子是电机的固定部件。
它包括绕组和传感器。
绕组是由三组线圈组成的，通常称为A、B、C相。
每个相都包含多个线圈，它们按特定的顺序连接在一起。
而传感器则用来检测转子位置，通常采用霍尔元件进行检测。
最后，驱动电路是控制电机运行的关键。
在无刷直流电机中，驱动电路必须能够根据转子的位置和速度来调整电流的方向和幅度。
这通常通过硬件或软件来实现。
当转子的位置发生改变时，传感器会发送信号给驱动电路，从而使电流按照正确的顺序通过绕组。
总结而言，无刷直流电机依靠转子的磁场和定子的绕组以及驱动电路的控制来实现电能到机械能的转换。
这种电机在许多领域有广泛的应用，例如汽车、工业自动化和家用电器等。
三相无刷直流电机驱动原理
三相无刷直流电机驱动原理一、引言三相无刷直流电机是一种广泛应用于工业和家电领域的电机，其驱动原理是通过电子器件实现电机转子的控制和驱动。
本文将从三相无刷直流电机的基本结构、工作原理以及驱动器件的选择和控制方法等方面进行介绍。
二、三相无刷直流电机的基本结构三相无刷直流电机由转子、定子和传感器组成。
转子是由永磁体组成，定子则由三组线圈（A、B、C相）和磁铁组成。
传感器用于检测转子位置，通常采用霍尔元件或光电传感器。
三、三相无刷直流电机的工作原理三相无刷直流电机通过交替激励定子线圈，产生磁场，使转子转动。
其工作原理可以简单描述为以下几个步骤：1. 传感器检测转子位置：传感器会实时检测转子的位置，并将检测结果反馈给控制器。
2. 控制器计算相应的电流：根据传感器反馈的转子位置信息，控制器会计算出相应的电流值，并将电流信号发送给电机驱动器。
3. 电机驱动器控制电流：电机驱动器根据控制器发送的电流信号，控制电流的大小和方向，使电机产生适当的转矩。
4. 电机转子运动：根据电机驱动器控制的电流信号，电机转子会按照一定的顺序和速度进行旋转。
5. 重复上述步骤：电机会不断地重复执行上述步骤，以保持转子的稳定转动。
四、三相无刷直流电机驱动器件的选择选择适合的驱动器件对于三相无刷直流电机的正常运行至关重要。
常用的驱动器件包括功率MOSFET、IGBT和功率集成电路等。
1. 功率MOSFET：功率MOSFET具有开关速度快、损耗小等特点，适合用于中低功率的电机驱动。
2. IGBT：IGBT具有较高的工作电压和工作温度范围，适合用于高功率电机驱动。
3. 功率集成电路：功率集成电路集成了多种功能和保护电路，能够提供更全面的电机驱动控制。
五、三相无刷直流电机的控制方法三相无刷直流电机的控制方法主要有霍尔传感器反馈控制和电动势反馈控制。
1. 霍尔传感器反馈控制：通过采集霍尔传感器检测的转子位置信息，实时调整电机驱动器的输出电流，以控制电机转速和转向。
直流无刷电机原理及驱动技术
直流无刷电机原理及驱动技术直流无刷电机（Brushless DC Motor，简称BLDC）是一种以电子换向的方式驱动的电机。
相对于传统的有刷直流电机，无刷直流电机具有更高的效率、更低的能量损耗、更长的寿命和更高的输出功率等优点，因此在许多应用领域得到了广泛应用。
直流无刷电机的工作原理比较复杂，它的转子由一组磁钢组成，分布在转子的外围，并以等间距排列。
在转子的外围，固定了一组电磁铁使得它们的磁极排列和磁铁相互间隔的磁极相对应。
电机通过控制器产生的脉冲信号，控制转子磁极的磁场的极性和强度。
当转子的磁场与电磁铁的磁场产生的磁力相互作用时，就会产生力矩推动转子旋转。
为了控制无刷电机的旋转方向和速度，需要使用电子换向技术。
电子换向可以通过测量转子位置并实时调整电流来实现。
电子换向通常通过三相电流反馈控制来实现。
这意味着需要三个传感器来测量电机的电流，并通过调整电流来实现换向控制。
无刷直流电机的驱动技术有多种，其中最常见的是基于PWM调制的驱动技术。
PWM调制将直流电源与电机连接，并以一定的频率调制电源电压，控制电机的运转速度和力矩。
这种驱动方式能够提高电机的效率，并减少能量损失。
此外，也可以使用传统的定向控制器来实现无刷电机的驱动，通过测量转子位置并控制定子线圈的电流来实现精确的转子控制。
在应用中，无刷电机的驱动技术还可以根据具体的需求进行调整。
例如，使用传感器和反馈控制器来实现闭环控制，可以提高驱动系统的响应速度和稳定性。
此外，还可以使用无传感器的反电动势控制技术，通过测量电机绕组的电流反电动势来测量转子位置，从而实现换向控制。
总之，直流无刷电机通过电子换向和驱动技术，实现了高效、低能耗、长寿命和高输出功率的特点。
在各种应用领域，比如磁盘驱动器、家用电器、汽车等，无刷电机都发挥了重要的作用。
进一步的研究和发展无刷直流电机驱动技术，可以进一步提高其性能，推动其应用范围的拓展。
直流无刷电机控制器原理
直流无刷电机控制器原理直流无刷电机（BLDC）控制器是一种用于控制无刷电机转速和方向的设备，它通过精确的电子控制来实现对电机的精准驱动。
在本文中，我们将详细介绍直流无刷电机控制器的原理，包括其工作原理、结构组成、控制方法等内容。
1. 直流无刷电机控制器的工作原理。
直流无刷电机控制器的工作原理主要是通过对电机的三相驱动信号进行精确的控制，从而实现对电机的转速和方向的控制。
在控制器内部，通常包含了驱动电路、传感器信号处理电路和控制逻辑电路。
其中，驱动电路用于产生电机的三相驱动信号，传感器信号处理电路用于处理电机位置和速度的反馈信号，控制逻辑电路用于实现对电机的闭环控制。
2. 直流无刷电机控制器的结构组成。
直流无刷电机控制器通常由主控芯片、功率放大器、传感器、电源模块等部分组成。
主控芯片是控制器的核心部分，它负责处理传感器反馈信号并生成电机驱动信号，功率放大器用于放大主控芯片输出的驱动信号，传感器用于检测电机的位置和速度，电源模块用于为整个控制器提供稳定的电源供应。
3. 直流无刷电机控制器的控制方法。
直流无刷电机控制器通常采用开环控制和闭环控制两种方法。
开环控制是指根据预先设定的电机驱动信号直接驱动电机，这种控制方法简单、成本低，但精度较低。
闭环控制是指通过传感器反馈信号对电机进行实时监测和调节，以实现对电机的精准控制，这种控制方法精度高，但成本较高。
4. 直流无刷电机控制器的应用领域。
直流无刷电机控制器广泛应用于工业自动化、电动汽车、无人机、家用电器等领域。
在工业自动化中，直流无刷电机控制器可以实现对生产线上各种设备的精准控制；在电动汽车中，直流无刷电机控制器可以实现对电动汽车驱动系统的精准控制；在无人机中，直流无刷电机控制器可以实现对无人机飞行稳定性的控制；在家用电器中，直流无刷电机控制器可以实现对家用电器的精准驱动。
5. 结语。
通过本文的介绍，相信读者对直流无刷电机控制器的原理有了更深入的了解。
无刷直流电动机驱动方式分析
无刷直流电动机驱动方式分析无刷直流电动机（BLDC）是一种通过电子器件控制旋转电机转子的直流电动机。
相对于传统的有刷直流电动机，BLDC电动机具有更高的效率、更长的寿命和更低的维护成本。
在工业、家电和汽车等领域得到了广泛应用。
无刷直流电动机的驱动方式包括传统的硬件控制驱动和现代的软件控制驱动。
传统的硬件控制驱动方式通常使用霍尔传感器进行转子位置反馈，以确定电机相位的开关时间，从而实现电机的正向和反向旋转。
这种驱动方式简单且成本较低，但霍尔传感器的安装和维护带来了一定的麻烦。
现代的软件控制驱动方式利用传感器上传的电机状态信息和控制算法，实时调整开关时间和相位电流，从而实现电机的高效能运行。
这种驱动方式通常称为“无传感器控制”或“传感器失效控制”，可以降低系统成本和提高可靠性。
其中一种常用的算法是电角度估算，通过计算电机的电流和电压来估算转子的实际角度。
另外，有些高端的驱动器则使用电磁回馈控制算法，通过直接测量电机的转矩和速度来实现更精确的控制。
无刷直流电动机的驱动方式也可以根据应用需求进行更多的划分。
例如，在一些需要高速度和高精度的应用中，通常采用矢量控制（也称为场定向控制）方式，通过实时调整电机的相位电流和频率来实现精确的转矩和速度控制。
而在一些需要高转矩和快速响应的应用中，通常采用直流转矩控制方式，通过实时调整电机的电流和转矩来实现高转矩和快速加速。
总的来说，无刷直流电动机的驱动方式包括传统的硬件控制驱动和现代的软件控制驱动。
无论采用哪种驱动方式，都需要根据具体应用需求选择适当的控制算法和硬件组件，以实现高效、安全和可靠的电机运行。
无刷直流电机调速原理
无刷直流电机调速原理
无刷直流电机调速原理是通过不断改变电机的供电电压或电流来实现转速的调节。
为了方便理解，下面将分为几个步骤来介绍无刷直流电机调速原理。
1. 简介：无刷直流电机由转子和定子组成，通过电枢和永磁体的相互作用产生力矩，从而驱动电机转动。
调速原理是基于PWM（脉冲宽度调制）技术，通过改变电机的供电电压和电流来实现转速的调节。
2. 电机控制：无刷直流电机的控制主要包括位置传感器、电机驱动器和控制器三部分。
位置传感器用于检测转子位置信息，电机驱动器负责控制电流和电压的输出，控制器则根据传感器信号和控制算法确定输出的电流和电压。
3. 脉冲宽度调制：脉冲宽度调制是一种调整输出电压和电流的方法，通过不断调整PWM信号的占空比来改变电机的供电电压和电流。
占空比越大，输出电压和电流越高，电机转速也会相应增加。
4. 控制算法：控制器根据位置传感器的反馈信号，利用控制算法来调整PWM信号的占空比，从而控制电机的转速。
常用的控制算法包括电流环控制和速度环控制，电流环控制主要用于电流反馈控制，速度环控制则主要用于转速的闭环控制。
5. 转速调节：根据系统需求，控制器会调整PWM信号的占空比来改变电机的供电电压和电流，从而改变电机的转速。
当需
要提高转速时，控制器会增大占空比，增加供电电压和电流；当需要降低转速时，控制器会减小占空比，降低供电电压和电流。
综上所述，无刷直流电机调速原理是通过不断改变电机的供电电压和电流来实现转速的调节，利用PWM技术和控制算法来实现电机的精确控制。
无刷直流电机驱动方案
无刷直流电机驱动方案引言无刷直流电机（Brushless DC Motor，简称BLDC）由于其高效率、高转速、高力矩密度等优点，在众多工业和消费电子设备中得到广泛应用。
而BLDC电机的驱动方案则是保证其正常运转和性能发挥的核心要素。
本文将介绍无刷直流电机驱动方案的基本原理和常见的控制方式。
同时，还会讨论一些常见的驱动方案，并比较它们的特点和适用场景。
无刷直流电机的基本原理电机结构BLDC电机的结构与传统的直流电机相似，都由转子、定子、电刷和永磁体组成。
但其不同之处在于BLDC电机的转子上没有电刷，而是通过控制器来实现对定子绕组的电流控制。
工作原理BLDC电机采用电子换向技术，通过控制器对定子绕组的电流进行精确控制，从而实现电机转子的正常运转。
具体而言，BLDC电机的驱动过程可以分为六个步骤：1.磁极A和磁极B受到电流，而磁极C不受电流，此时A磁极和B磁极之间产生差异磁场，转子受到力矩作用转动；2.当转子旋转到一定角度时，磁极A与磁极B之间不再有差异磁场，此时磁极A和磁极C之间产生差异磁场，继续驱动转子旋转；3.转子继续旋转，磁极A与磁极C之间不再有差异磁场，此时磁极B和磁极C之间产生差异磁场，继续驱动转子旋转；4.转子继续旋转，磁极B与磁极C之间不再有差异磁场，此时磁极B和磁极A之间产生差异磁场，继续驱动转子旋转；5.转子继续旋转，磁极B与磁极A之间不再有差异磁场，此时磁极C和磁极A之间产生差异磁场，继续驱动转子旋转；6.转子继续旋转，磁极C与磁极A之间不再有差异磁场，此时磁极C和磁极B之间产生差异磁场，继续驱动转子旋转。
通过不断地交替改变电流的流向，BLDC电机可以实现高效、平稳的运动。
无刷直流电机的驱动控制方式传感器反馈控制传感器反馈控制是一种常见的BLDC电机驱动方式，通过磁编器或霍尔效应传感器等装置，实时检测转子位置和转速，并反馈给控制器。
控制器根据传感器的反馈信息，控制定子绕组的电流，从而实现对电机的精确控制。
无刷直流电机控制方法
无刷直流电机控制方法
无刷直流电机的控制方法有以下几种：
1. 电压控制方法：通过改变驱动电机的电压来控制电机的转速。
利用PWM调整电压占空比，可以精确控制电机的转速和扭矩。
2. 闭环控制方法：通过采集电机的转速、位置或电流等信息，来计算误差并进行校正，实现对电机的闭环控制。
常见的闭环控制方法有速度闭环控制和位置闭环控制。
3. 传感器反馈控制方法：通过安装速度、位置或电流等传感器来实时监测电机状态，并将反馈信号与期望信号进行比较，通过控制器对电机进行控制。
这种方法可以提高控制精度和响应速度。
4. 感应器反馈控制方法：通过对电机正弦电流的反馈进行控制，实现对电机的控制。
这种方法不需要安装传感器，并具有较高的控制精度和响应速度。
5. 磁场定向控制方法：通过感应器或感应器反馈对电机磁场进行定向控制，实现对电机转矩和速度的精确控制。
需要注意的是，无刷直流电机的控制方法选用应根据具体应用场景和要求来确定，而不同的控制方法也可能会相互结合使用，以满足对电机的精确控制。
BLDC原理与驱动
BLDC原理与驱动BLDC（Brushless Direct Current）无刷直流电机是一种采用电子换向技术、不需要碳刷与换向器件的电机。
相比传统的有刷直流电机，BLDC电机具有寿命长、效率高、噪音低等优点，因此在很多领域得到广泛应用。
下面将介绍BLDC电机的原理及其驱动方式。
BLDC电机原理：BLDC电机由定子和转子组成。
其转子上装有永磁体，通过变换定子绕组通电状态来使转子在磁场作用下旋转。
BLDC电机的转子是由多极永磁体组成的，而定子上的绕组由驱动器控制，通过改变绕组通电状态，使得定子磁场与转子磁场相互作用，从而实现转子的旋转。
BLDC电机的驱动方式：BLDC电机的驱动方式有两种，分别是传统的霍尔传感器驱动方式和无霍尔传感器驱动方式。
1.霍尔传感器驱动方式：霍尔传感器安装在定子上，用于检测转子位置。
BLDC电机的控制器通过读取霍尔传感器的信号来确定转子的位置，以便实现合适的绕组通电状态。
在此驱动方式下，电机的起动速度较快且无需外部反电动势检测，电机效率较高，但系统复杂度相对较高。
2.无霍尔传感器驱动方式：无霍尔传感器驱动方式采用传感器无关的控制算法，通过电机本身的反电动势来确定转子位置。
该驱动方式在电机结构上简化了设计，但在启动过程中需要检测转子位置，因此起动速度较慢。
此外，由于无霍尔传感器驱动方式需要通过测量电机的反电动势来估计绕组通电状态，所以在低速运行时可能存在转矩波动和定位不准确的问题。
因此，通常会在启动时使用霍尔传感器，以获得准确的转子位置，然后切换到无霍尔传感器驱动方式。
BLDC电机的驱动器将接收来自控制器的PWM（脉宽调制）信号，并控制适当的电压和电流输出到电机的绕组上，以实现所需的转速和扭矩。
控制器还可以使用闭环反馈机制来实现更高的精度和性能。
总结：BLDC电机通过电子换向技术实现了无刷与换向器件的电机驱动，在各个领域具有广泛应用前景。
BLDC电机驱动方式包括传统的霍尔传感器驱动方式和无霍尔传感器驱动方式，每种方式都有其优势和劣势。
无刷电机原理及其驱动控制
无刷电机原理及其驱动控制无刷电机（Brushless DC Motor，BLDCM）是一种无刷（刷子）直流电机，也叫永磁无刷直流电机。
相比于传统的有刷直流电机，无刷电机不需要刷子与旋转子进行接触，因此具有更高的可靠性和效率。
无刷电机的工作原理可以简单地分为两部分，即电机的驱动控制与电机的工作原理。
首先，我们来看无刷电机的工作原理。
无刷电机通常由定子和转子两部分组成。
定子上布置有多个驱动线圈，驱动线圈通过外部电流或者输入电压激励而产生磁场。
转子上则安装有磁铁，磁铁的磁场与驱动线圈的磁场相互作用，产生电磁力从而驱动转子旋转。
接下来，我们来看无刷电机的驱动控制。
无刷电机的驱动控制需要实时地检测电机的旋转位置，并控制电子换相器的工作。
通常，无刷电机的驱动控制包含三个主要的阶段：传感器检测、电子换相和电流控制。
传感器检测阶段用来检测电机的旋转位置，传感器通常包括霍尔传感器、光电传感器等。
传感器检测的结果通过反馈信号传递给电子换相器，从而实现电子换相器的动态控制。
电子换相阶段根据传感器检测的结果，动态地改变驱动线圈的激励顺序。
电子换相器通常由逻辑门和功率晶体管等元件组成，它们能够根据电机的旋转位置实时地反转电流的方向，从而改变驱动线圈的激励顺序。
电流控制阶段用于控制电机的转矩和速度。
一般来说，可以使用电流控制器或者PID控制器来实现电流的精确控制，以达到所需的转矩和速度。
无刷电机的驱动控制可以通过硬件实现，也可以通过软件实现。
硬件实现通常使用专用的电子换相器和控制器，而软件实现则利用微控制器或者数字信号处理器等处理器来实现电子换相器和控制算法。
总结起来，无刷电机通过电子换相器和控制算法来实现电机的驱动控制。
电机的工作原理是通过转子上的磁铁和定子上的驱动线圈相互作用来产生电磁力，从而驱动电机的旋转。
无刷电机相比于传统的有刷电机具有更高的可靠性和效率，因此在工业领域和消费电子产品中得到广泛应用。

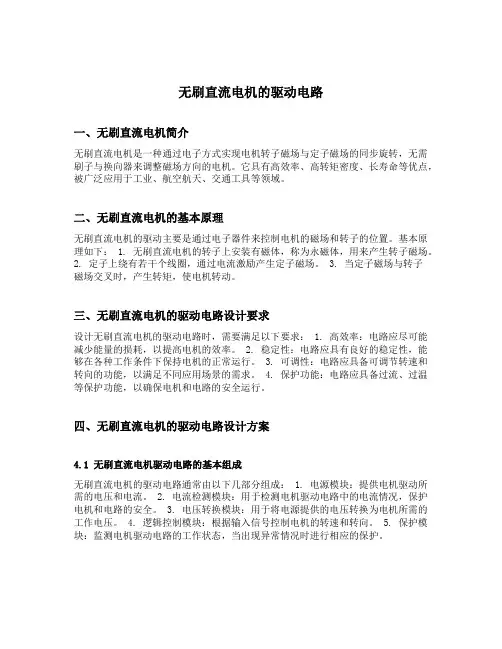

无刷直流电机的驱动电路
无刷直流电机的驱动电路1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子控制器来驱动的电动机。
与传统的有刷直流电机相比，BLDC电机具有高效率、高功率密度、长寿命、低噪音和低维护成本等优点。
本文将详细介绍无刷直流电机的驱动原理和常用的驱动电路。
2. 无刷直流电机的工作原理无刷直流电机由定子和转子组成。
定子上通常布置有三个绕组，称为A相、B相和C相，每个绕组之间相隔120度。
转子上装有永磁体，当定子绕组通以合适的电流时，会在转子上产生磁场。
通过改变定子绕组中的电流方向，可以实现对转子磁场方向的控制。
BLDC电机的驱动原理基于霍尔效应或传感器less技术。
在霍尔效应驱动中，安装在定子上的霍尔传感器用于检测转子位置，并将信号反馈给控制器。
而在传感器less驱动中，则通过测量定子上产生的反电动势（Back Electromotive Force，简称BEMF）来推测转子位置。
3. 无刷直流电机的驱动电路3.1 相互导通型驱动电路相互导通型驱动电路是最简单的一种BLDC电机驱动电路。
它由六个功率开关组成，分别用于控制A相、B相和C相的绕组。
这些功率开关可以是MOSFET、IGBT或SiC 等器件。
在相互导通型驱动电路中，任意两个绕组之间只能有一个处于导通状态，其余两个则需要断开。
通过控制三个绕组之间的导通状态，可以实现对BLDC电机的转子位置和速度的控制。
3.2 基于霍尔效应的驱动电路基于霍尔效应的驱动电路使用霍尔传感器来检测转子位置，并将信号反馈给控制器。
根据转子位置，控制器会依次打开或关闭相应的功率开关，以实现对BLDC电机的精确控制。
这种驱动方式需要使用专门设计的集成电路（IC），用于处理霍尔传感器产生的信号，并生成适当的控制信号。
常见的IC包括TI公司的DRV8301和Infineon公司的TLE9879等。
3.3 传感器less驱动电路传感器less驱动电路是一种更为先进的驱动方式，它通过测量定子绕组上产生的BEMF来推测转子位置。
无刷直流电机运行原理与基本控制方法
无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电机，它与传统的有刷直流电机相比具有无刷、长寿命、低噪音、高效率等优点，因此在众多电动设备中得到广泛应用。
下面将介绍无刷直流电机的运行原理以及基本控制方法。
无刷直流电机由转子和定子组成。
定子上通常安装有三个正弦波分布的绕组，转子上安装有多个永磁体。
当电源施加在定子绕组上时，绕组内产生三相交流磁场，永磁体受到定子磁场的作用而旋转。
无刷电机实际上是一种由电脉冲驱动的电机，控制器通过给定的电流波形控制磁场的大小和方向，从而控制电机的转速和方向。
1.开环控制：开环控制是指在控制电机转速时仅根据给定转速信号来控制电机的工作状态，不考虑电机实际转速，也不进行反馈控制。
开环控制简单、成本低，但对于负载变化、电压波动等因素敏感，稳定性较差。
开环控制主要有直接转速控制和扭矩控制两种方式。
(1)直接转速控制：通过控制输入电压或电流的大小来控制电机的转速。
比如，PWM控制器可以根据所设定的占空比控制电流的大小，从而影响电机的转速。
(2)扭矩控制：通过控制输入电流的大小来控制电机的输出扭矩。
可以使用电流传感器来测量电机的电流，并通过调整电流大小来控制扭矩输出。
2.闭环控制：闭环控制是在开环控制的基础上加入反馈控制，以提高电机的稳定性和动态性能。
闭环控制可以根据电机实际转速与设定转速之间的误差来调整控制信号，从而使电机的运行更加精确。
通常使用位置传感器、速度传感器或反电动势等反馈信号来进行闭环控制。
闭环控制的主要方式包括位置环控制、速度环控制和电流环控制。
(1)位置环控制：通过位置传感器检测电机的位置，并将该信息与设定位置进行比较，然后根据误差信号进行控制。
位置环控制可以实现较高的精度，但对传感器的要求较高。
(2)速度环控制：通过速度传感器检测电机的转速，并将该信息与设定转速进行比较，然后根据误差信号进行控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无刷直流电机驱动James P. Johnson, Caterpiller公司本章的题目是无刷直流电动机及其驱动。
无刷直流电动机（BLDC）的运行仿效了有刷并励直流电动机或是永磁直流电动机的运行。
通过将原直流电动机的定子、转子内外对调—变成采用包含电枢绕组的交流定子和产生磁场的转子使得该仿效得以可能。
正如本章中要进一步讨论的，输入到BLDC定子绕组中的交流电流必须与转子位置同步更变，以便保持磁场定向，或优化定子电流与转子磁通的相互作用，类似于有刷直流电动机中换向器、电刷对绕组的作用。
该原理的实际运用只能在开关电子学新发展的今天方可出现。
BLDC电机控制是今天世界上发展最快的运动控制技术。
可以预见，随着BLDC的优点愈益被大家所熟知且燃油成本持续增加，BLDC必然会进一步广泛运用。
2011-01-3023.1 BLDC基本原理在众文献中无刷直流电动机有许多定义。
NEMA标准《运动/定位控制电动机和控制》中对“无刷直流电动机”的定义是：“无刷直流电动机是具有永久磁铁转子并具有转轴位置监测来实施电子换向的旋转自同步电机。
不论其驱动电子装置是否与电动机集成在一起还是彼此分离，只要满足这一定义均为所指。
”图23.1 无刷直流电机构形2011-01-31若干类型的电机和驱动被归类于无刷直流电机，它们包括：1 永磁同步电机（PMSMs）；2 梯形反电势(back - EMF)表面安装磁铁无刷直流电机；3 正弦形表面安装磁铁无刷直流电机；4 内嵌式磁铁无刷直流电机；5 电机与驱动装置组合式无刷直流电机；6 轴向磁通无刷直流电机。
图23.1给出了几种较常见的无刷直流电机的构形图。
永磁同步电机反电势是正弦形的，其绕组如同其他交流电机一样通常不是满距，或是接近满距的集中式绕组。
许多无刷直流电机的绕组也是这样。
表面安装式磁铁无刷直流电机的反电势波形通常取决于磁铁的磁场取向。
要获得正弦形反电势的一般方法是采用磁铁的并联式磁化方向。
而梯形反电势则采用径向磁化方向。
最一般的无刷直流电机形式是4极，类梯形反电势波形的表面安装磁铁电机。
23.2 控制原理和控制策略一般的自同步无刷直流电动机逆变器和驱动的结构图如图23.2所示。
图中所示之驱动系统通常较多用于电压源逆变器（VSI）。
电压源逆变器的对应是电流源逆变器（CSI）。
VSI 之所以较为广泛运用是因为其成本、重量、动态性能，以及易于控制均优于CSI[1]。
两种逆变器重量和成本的差异是由于VSI采用电容器进行直流耦合，而CSI须要在整流器和逆变器之间接有笨重的电抗器。
VSI在动态响应能力上也与CSI不同。
由于大的电抗器的作用就是满足CSI作为恒流源的较大的换向重叠角的需要，防止电机绕组中电流的快速变化，抑制电机的高速伺服运行。
这就会加大驱动系统中阻尼器的尺寸。
对于CSI所期望得到的恒流控制和恒转矩控制性能，在VSI中，也可通过其内部的电流控制环中滞后型电流控制而近似得到。
2011-2-01术语“自同步”指的是为了定子相电流脉冲与电机各相反电势一致所需正确的各管导通顺序，驱动电路对即时转子位置信息的要求。
图23.2 基本的无刷直流电动机驱动图23.3是无刷直流电动机一经典的位置和转速控制方案的方框图。
如果仅仅期望转速控制，可以将位置控制器和位置反馈电路去掉。
通常在高性能的位置控制器中位置和转速传感器都是需要的。
如果仅有位置传感器而没有转速传感器，那就要求检测位置信号的差异，在模拟系统中就要导致噪声的放大；而在数字系统中这不是问题。
对于位置和转速控制的无刷直流电动机，位置传感器或者是其他获取转子位置信息的元件是一定要的。
图23.3经典转速和位置控制无刷直流电动机系统方框图许多高性能的应用场合为了转矩控制还需要电流反馈[1]。
至少，需要汇线电流反馈来防止电机和驱动系统过流。
当添加一内电流闭环控制就能实现非常快的电流源逆变器那样的性能，而不需要直流耦合电抗器，它被称为电流调节电压源逆变器（CRVSI）[1]。
驱动中的直流电压调节也可由作用类似直流电源的可控整流器来实现，或者既可通过在变换器中将PWM信号同时加在上下开关，也可通过仅仅加在上开关或下开关来实现。
2011-2-05采用仅通断下开关或仅通断上开关的PWM技术可减少开关损耗，而上下开关同时通断则正相反。
然而，如果运用提前角技术，上下两只管开和关，则由于在一个相臂上导通的开关管与另一相臂上的续流二极管间存在闭合路径，该路径产生的电流会导致负转矩。
不运用一个“斩波”开关来调节直流母线电压可在驱动系统中省去一个开关，但是采用直流调节开关，也仅有一只功率半导体器件承受PWM的较高的载波频率开关损耗。
采用可控整流器来改变直流母线电压要求额外的控制测量，增加开关损耗、驱动系统的原初成本和输电线功率因数控制的复杂性。
当该驱动系统由公用电站供电，通常在整流器后要装一电抗器来降低公共电网的电流谐波含量。
电抗器与直流耦合电容器共同工作形成一低通LC或比例-积分滤波器（CLC），该结构的截止频率足够低，可于一极低频率处封锁PWM的载波频率以及较低频率分量（如果有的话），诸如在调速驱动中。
直流耦合电容给逆变器的高频纹波电流提供了通路，而电抗器则封锁了较高的频率，让平均电流通过。
如果驱动系统由直流电源供电，也可以用一滤波器来减少流过电源的电磁骚扰。
如果没有采用PWM，单独电流控制对于非调节直流母线的高性能转矩控制也是有效的。
图23.3中的控制器方框“位置控制器”和“速度控制器”可以是如何型式的传统控制器，如比例-积分控制器，或是一较为先进的控制器。
“电流控制器和换向定序器”向三相逆变器提供适当的定序栅极信号，而将传感器所测电流与参照电流相比较，以通过滞后（电流斩波）或由一电压源（PWM）型电流控制来维持电流控制。
滞后电流控制可以是恒频滞后控制、频段滞后控制，或电平滞后控制。
电流控制可用来产生正弦电流波形、限制峰值，或产生方波电流波形，尤其工作在较低频率下的电机运行在电机性能曲线的转矩限制区域。
运用位置信息，换向定序器就使得逆变器实现“定子换向”，其作用如同直流电机中的机械换向器[2]。
2011-2-06参考文献3中给出开关的详细说明。
标准设置无刷电动机的换向角以使电动机在转矩角曲线的峰值附近换向。
就一台三角形联结或星形联结三相电动机来说，其换向发生在转矩角曲线峰值的前30º电角度或后30º电角度。
当电机的转子位置在峰值前移动了30º电角度，于是换向传感器就使得相应的定子相通电，其绕组激励后使得转子迅速地移动到相对于下一转矩角曲线峰值的-30º电角度的位置。
转矩曲线既可由线与线间联结的通电激励强迫转子转动，同时测量电机转矩时而得，也可通过施力于转轴，绕组加载，测量不同转子位置的转矩而得[3]。
一台梯形反电势电机的这些曲线的实际形状也应是梯形的。
然而，由于绕组构形、局部饱和、大部分饱和，以及漏磁的原因，梯形（反电势）电机的反电势曲线和转矩角曲线的形状更接近于扁平峰顶的正弦形[4]。
2011-2-08位置传感器通常既可以是一只3元件霍尔效应传感器，也可以是一只光学编码器。
角度控制器是另一选择，它可让电流脉冲相对于转子位置作相位移动（超前），允许电流脉冲在电流脉冲/ 相反电势基准线前接近完全建立，从而能够增加电机的转速范围。
角度的提前是因绕组电气时间常数的要求。
电流脉冲的建立需要一给定的时间值。
在较高的转速下，要求在电流脉冲与反电势一致前电流脉冲建立时间短一点也还可以。
这种形式运行的一个问题是其驱动或会“软”一些，例如在直流电机弱磁运行的场合。
“软”特性驱动是那种具备与正常的硬特性驱动相比在同样给定负载变化下转速变化较大的转速/ 负载转矩特性的驱动。
参考文献5中推断，若考虑系统是正弦系统（永磁同步电动机），或仅仅考虑准方波驱动电流和梯形反电势电压波形的基波，在角度超前运行中所需要的反应功率要增加。
23.3 转矩的产生图23.4给出一台三相、4极、12槽、满距、表面安装磁极、梯形反电势无刷直流电机的剖面图，等值电路图和相应的波形图。
图中的V ab，V bc和V ca是线反电势，它们是由永久磁铁的径向磁通穿过气隙，以与转子转速成正比的速率切割定子线圈而产生的。
波形V an，V bn和V cn是线对电机中性点的反电势，或相反电势电压，它们是由电机等值电路中的电压源来表示的。
定子线圈按标准三相满距集中布置，从而相梯形反电势波形彼此相差120º电角度（120ºe）。
图23.4中所示电流脉冲发生方式是120º电角度通电，60º电角度断电，平均每相电流流通于每360º电气周期的三分之二时间，正向120º电角度，反向120º电角度。
在一相各“通电”期间之间是60º电角度的“断电”时间，在此期间该相标记为“静默相”。
“静默相”期间典型用于无刷直流电机的“无传感器控制”中对反电势进行观测来确定转子位置。
图23.4 三相、4极无刷直流电机剖面图，等值电路图和相应的波形图另一开关规则系统的可能性包括改变电流脉冲的闭锁时间，也就是改变脉冲的“通电”时间。
闭锁时间理论上可以增加至180º电角度，然而，在一带有电感的实际电路中存在换向滞后，所以为换向的交搭，脉冲必须保持一些重叠余地（通常不到15º电角度）。
参考文献6中测定出通过系统地增加闭锁时间角，从低速时的120º电角度开始到高速时的180º电角度，在所有转速下都能获得最大转矩。
要获得最大转矩/ 电流比下的驱动，就得要求线电流脉冲要被特定相的线-中性点反电势电压所交搭。
由转矩产生的基本物理原理，即转矩= 总作用力×力臂，可得出最大转矩输出，式中的作用力由转子磁铁产生的磁通与定子线圈中的电流相互作用而产生。
由洛伦兹力方程式中N = 每相每槽匝数I = 线圈电流B = 磁通密度矢量L = 线圈边有效长在任意给定时间里都有两相通有直流电流。
对于以相同方向流动的电流，一给定极性的径向磁化磁铁在圆周方向上足够宽，足以覆盖两相邻的槽，从而在两槽中的线圈上产生力，这些力相加就形成一极下的总电磁力。
而电机总的力就是所有磁极下的力的总和。
例如，对一台径向磁化磁铁的无刷直流电机，整距绕组，两相同时与方波激励相互作用，磁铁圆周方向的跨距差不多等于磁极极弧，则转矩可由下式给出[7]：式中N p = 工作相的数目N t = 每相每槽匝数N spp = 每相每极槽数P = 磁极数I = 直流电流大小B g = 由磁铁给出的气隙径向磁密L = 定子和转子重合部分的铁心长度R = 转子外圆半径（力臂长）对于一台特定的电机几何形状的最为精确的静态转矩轮廓，在电机制造前，是采用一有限元软件包中的数值方法来确定的。
