射频电路测试技术与方法探讨

射频电路测试技术与方法探讨随着通信领域的不断发展，射频电路已经逐渐成为了无线通信中不可或缺的一部分。

但是射频电路的测试技术与方法却一直是十分重要的一环，错误的测试方法不仅会导致不准确的测试结果，还会损害设备，因此在射频电路测试方面，我们需要对技术与方法有更深入的了解。

一、射频电路测试基础知识射频电路通常用于无线通信，它是指一种由射频信号微波组成的系统。

常见的射频电路主要包括前端芯片、射频功率放大器、天线等组件。

在射频电路测试中，需要考虑的重要参数主要有以下几个：1. 频率范围射频电路的频率范围通常包括了从几千赫兹到几千兆赫兹的全频段。

测试频率的选择需要根据被测试电路的频响特性来确定，通常可以选择两种测试方法——频率扫描法和恒功率测试法。

2. 功率范围射频电路通常会涉及到功率的测量，功率的单位是分贝（dB），测试功率的范围通常包括了从毫瓦到瓦的功率范围。

3. 带宽带宽通常指射频信号的传输带宽，测试时需要考虑到被测试电路的信号带宽和仪器的带宽匹配问题，以确保准确的测试结果。

二、射频电路测试的方法1. 矢量网络分析仪测试法矢量网络分析仪是一种可以测量射频网络参数的仪器。

它可以通过测量信号输入和输出之间的相位和幅值得到网络参数。

它不仅可以测量S参数，还可以测量其他各种网络参数，如功率、截止频率、阻抗匹配等。

使用矢量网络分析仪进行射频电路测试的优点是：（1）测量精度高（2）兼容性强（3）测试时间短（4）测试范围广2. 调谐法测试法调谐法测试法是一种非常直接有效的电路测试方法，它是通过改变电路的元件值来测试电路的响应特性。

这种方法需要有一定的先验知识，以便根据实验数据来调整电路元件的值，以获得所需的响应特性。

这种方法的优点是：测试数据准确、易于操作，并且不需要很高的仪器精度，但需要有一定的经验才能进行。

3. 直接度测试法直接度测试法是一种基于传输线上的电场强度和磁场强度的测试方法。

这种方法可以测量传输线的电阻、电抗、电感和电容等参数。

射频电磁性能测试技术的研究与应用

射频电磁性能测试技术的研究与应用随着科技的不断发展，射频电磁性能测试技术在无线通信、物联网、电子商务等领域的应用越来越广泛。

这些领域都离不开射频电磁性能测试技术的支持。

射频电磁性能测试技术的研究与应用已经成为当今时代的重要研究方向。

本文将从该技术的概述、研究进展以及应用实践等几个方面进行探讨。

一、概述射频电磁性能测试技术，简称RF测试技术。

RF测试技术是无线通信、物联网、电子商务等领域中的重要技术支撑。

其主要应用于无线通信设备的研发、制造和维修等方面，以及物联网系统的设计、调试和维护等方面。

RF测试技术是一项高精度、高复杂度、高可靠性的技术。

其主要内容涉及无源器件测试、有源器件测试、无线电测试和信号分析等方面。

RF测试技术的主要设备包括信号源、功率计、网络分析仪、频谱分析仪、信号发生器等。

其中，信号源用于产生需要测试的信号波形；功率计用于测量信号输出功率；网络分析仪用于测试网络的传输特性；频谱分析仪用于分析信号频谱特性；信号发生器用于产生复杂的信号波形。

二、研究进展近年来，随着无线通信、物联网、电子商务等领域的快速发展，RF测试技术也得到了广泛关注和研究，研究成果相继问世。

1、测试系统的自动化传统的RF测试系统大都需要手动控制，效率低下且容易出错。

随着计算机技术的不断发展，RF测试系统开始向自动化方向转型，使得测试结果更加准确、稳定、可靠。

自动化测试系统可以实现程序化测试和测试脚本编写，能够同时执行多项测试任务，提高测试效率。

2、低噪声放大器测试技术低噪声放大器在无线电和微波通信系统中的应用越来越广泛，对其测试精度和准确性的要求也越来越高。

传统的低噪声放大器测试方法一般都需要使用非常昂贵的测试仪器。

研究人员采用自适应分析技术，可以实现低噪声放大器的动态测试和调试，使得测试效果更加精确、稳定。

3、可调谐滤波器测试技术可调谐滤波器是无线通信领域中的关键器件之一，其测试难度较大。

研究人员在测试中采用了模型驱动的方法，使用高效算法对测试数据进行分析和处理，极大地提高了测试效率和精度。

S参数的原理及使用详解

S参数的原理及使用详解在进行射频、微波等高频电路设计时，需采用分布参数电路分析方法。

大多采用微波网络分析法来分析电路，对于一个网络，可用S、Y、Z参数来进行测量和分析。

S称为散射参数（或散射系数），Y称为导纳参数，Z称为阻抗参数。

Y、Z参数主要用于集总电路，对集总电路分析非常有效，测试也比较方便。

在处理高频网络时，等效电压和电流及有关的阻抗、导纳参数变得很抽象。

散射参数能更准确地表示直接测量的入射波、反射波及传输波的概念。

参数矩阵更适合于分布参数电路。

S参数是建立在入射波、反射波关系基础上的网络参数，以元器件端口的反射信号及从该端口向另外一个端口发送信号的分散程度和分量大小来描述高频网络。

S参数可以用网络分析仪来实际测量。

本文将详细介绍S参数的原理及使用。

内容包含：S参数定义S参数端口特性史密斯图观察S参数S参数仿真讲解S参数模型讲解项目中S参数使用流程需要S参数的测试场景1.S参数定义S参数测量是射频设计过程中的基本手段之一。

S参数将元件描述成一个黑盒子，并被用来模拟电子元件在不同频率下的行为。

在有源和无源电路设计和分析中经常会用到S 参数。

1)从时域与频域评估传输线特性良好的传输线，讯号从一个点传送到另一点的失真(扭曲)，必须在一个可接受的程度内。

而如何去衡量传输线互连对讯号的影响，可分别从时域与频域的角度观察。

2)S散射也叫散射参数。

是微波传输中的一组重要参数。

由于我们很难在高频率时测量电流或电压，因此我们要测量散射参数或S 参数。

这些参数用来表征RF 元件或网络的电气属性或性能，与我们熟悉的测量（如增益、损耗和反射系数）有关。

如上图所示，其中：S12为反向传输系数，也就是隔离；S21为正向传输系数，也就是增益；S11为输入反射系数，也就是输入回波损耗；S22为输出反射系数，也就是输出回波损耗。

3)S参数即是频域特性的观察，其中"S"意指"Scatter"，与Y或Z参数，同属双端口网络系统的参数表示S参数是在传输线两端有终端的条件下定义出来的，一般这Zo=50奥姆，因为VNAport也是50奥姆终端。

物理半导体行业中的射频测试技术手册

物理半导体行业中的射频测试技术手册在物理半导体行业中，射频测试技术是非常重要的，因为它能够用来测试和验证各种射频半导体器件的性能参数。

本手册将介绍与射频测试相关的重要技术和操作，以及如何优化测试策略和提高测试效率。

1. 射频测试基础射频测试是一种用于测量无线电频率和功率的技术。

它主要用于测试各种射频器件，例如放大器、混频器、功率放大器、滤波器和天线等。

射频测试需要使用一系列传感器、频谱仪、网络分析仪和信号源等仪器。

这些仪器都需要校准和配置，以确保测试的准确性和可靠性。

2. 射频测试参数在射频测试中，常用的参数包括频率、功率、增益、噪声指数、谐波和相位等。

这些参数可以通过网络分析仪和功率计等仪器来测量和分析。

此外，射频测试还需要对测试条件进行控制和调整，例如温度、湿度和电源噪声等。

3. 射频测试方法为了实现准确的射频测试，需要采用恰当的测试方法。

常见的测试方法包括网络分析法、功率传递法和功率反射法。

网络分析法可以测量信号的反射和传输等参数，功率传递法可以测量放大器等器件的功率增益，功率反射法可以测量器件的反射损耗和谐波等参数。

此外，射频测试还需要注意测试环境的干扰和电磁兼容性等问题。

4. 射频测试优化为了提高测试效率和准确性，需要进行射频测试优化。

优化的策略包括选择合适的测试环境、调整测试仪器的设置和校准、选择适当的测试方法和条件、以及使用自动化测试系统等。

此外，还需要进行数据分析和反馈，以指导测试策略的改进和优化。

结语射频测试是物理半导体行业中非常重要的一项技术，它可以帮助我们测量和分析各种射频器件的性能参数。

本手册提供了射频测试的基础知识、常用参数和方法，以及优化测试策略和提高测试效率的方法。

希望这些内容能够帮助您更好地理解射频测试技术，并在工作中取得更好的成果。

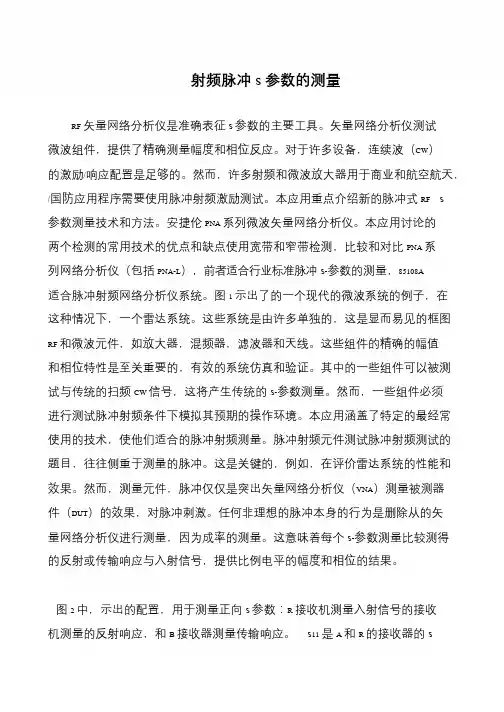

射频脉冲S参数的测量

射频脉冲S参数的测量RF 矢量网络分析仪是准确表征S 参数的主要工具。

矢量网络分析仪测试微波组件，提供了精确测量幅度和相位反应。

对于许多设备，连续波（CW）的激励/响应配置是足够的。

然而，许多射频和微波放大器用于商业和航空航天，/国防应用程序需要使用脉冲射频激励测试。

本应用重点介绍新的脉冲式RF S 参数测量技术和方法。

安捷伦PNA 系列微波矢量网络分析仪。

本应用讨论的两个检测的常用技术的优点和缺点使用宽带和窄带检测，比较和对比PNA 系列网络分析仪（包括PNA-L），前者适合行业标准脉冲S-参数的测量，85108A 适合脉冲射频网络分析仪系统。

图1 示出了的一个现代的微波系统的例子，在这种情况下，一个雷达系统。

这些系统是由许多单独的，这是显而易见的框图RF 和微波元件，如放大器，混频器，滤波器和天线。

这些组件的精确的幅值和相位特性是至关重要的，有效的系统仿真和验证。

其中的一些组件可以被测试与传统的扫频CW 信号，这将产生传统的S-参数测量。

然而，一些组件必须进行测试脉冲射频条件下模拟其预期的操作环境。

本应用涵盖了特定的最经常使用的技术，使他们适合的脉冲射频测量。

脉冲射频元件测试脉冲射频测试的题目，往往侧重于测量的脉冲。

这是关键的，例如，在评价雷达系统的性能和效果。

然而，测量元件，脉冲仅仅是突出矢量网络分析仪（VNA）测量被测器件（DUT）的效果，对脉冲刺激。

任何非理想的脉冲本身的行为是删除从的矢量网络分析仪进行测量，因为成率的测量。

这意味着每个S-参数测量比较测得的反射或传输响应与入射信号，提供比例电平的幅度和相位的结果。

图2 中，示出的配置，用于测量正向S 参数：R 接收机测量入射信号的接收机测量的反射响应，和B 接收器测量传输响应。

S11 是A 和R 的接收器的S。

射频检测技术的研究与应用

射频检测技术的研究与应用射频检测技术是一种广泛应用于通信和电子技术的技术。

近年来，随着通信和电子技术的不断发展，射频检测技术也越来越受到人们的重视。

本文将从射频检测技术的概念、原理、应用和未来发展等方面进行分析和阐述。

一、射频检测技术是什么射频检测技术是一种用于检测射频信号的技术。

通俗来讲，它可以检测和识别电磁波中的射频信号，进而进行分析、判断和处理。

因此，射频检测技术广泛应用于通信、卫星、雷达、电子干扰等领域。

二、射频检测技术的原理射频检测技术的原理主要是利用电磁波的特性进行检测和识别。

电磁波分为多种波段，其中射频波段是频率高于100kHz的电磁波。

当射频信号被发射出去后，通过天线传播到相应的设备中，再通过射频检测技术进行信号的检测和分析。

三、射频检测技术的应用1、通信领域射频检测技术在通信领域中应用最为广泛。

它可以检测和识别不同的通信信号，包括GSM、WCDMA、LTE等多种信号类型。

同时，射频检测技术还可用于信号强度的测试与评估、干扰源的定位和识别等。

2、卫星通信应用射频检测技术也被广泛应用于卫星通信领域。

通过对卫星信号的检测和识别，可以确定卫星的类型和位置等信息，进而进行相关的卫星通信操作。

同时，射频检测技术还可用于卫星的监控和故障排除等工作。

3、雷达技术应用射频检测技术在雷达技术领域也有着重要应用。

它可以检测和识别雷达信号，进而对信号进行分析、处理和定位等操作。

而雷达技术作为一种用来测量和探测距离、速度等信息的技术，又广泛应用于军事、民用等领域。

4、电子干扰应用射频检测技术在电子干扰领域中应用也相对广泛。

通过对干扰信号进行检测和识别，可以及时发现并防范干扰信号对相关设备和系统的影响。

同时，射频检测技术还能够分析和处理干扰信号，提高设备的抗干扰能力。

四、射频检测技术的未来发展随着通信和电子技术的不断发展，射频检测技术也将不断完善和升级。

未来，我们可以期待射频检测技术在以下方面的应用和发展：1、智能化应用射频检测技术的智能化应用将是未来的发展方向之一。

射频S参数测试技术

射频S参数测试技术
魏翔文;王建忠;赖晖;朱斌
【期刊名称】《工程物理研究院科技年报》
【年(卷),期】2004(000)001
【摘要】S参数是网络分析仪的基本测量参数，它包括了反射系数（驻波系数）、传输系数（或衰减系数）、相位等参数。

通过引进射频矢量网络分析仪，可完善和建立本单位射频S参数测试标准，实现S参数量值统一，开展仪器设备和元部件
的射频S参数现场及实验室检定。

【总页数】2页(P254-255)
【作者】魏翔文;王建忠;赖晖;朱斌
【作者单位】无
【正文语种】中文
【中图分类】TN711
【相关文献】
1.超越S参数的大信号射频网络分析测试技术概述 [J], 林茂六;许洪光
2.基于小信号S参数的MOSFET射频功率放大器设计 [J], 宁志强;刘太君;叶焱;许高明;陆云龙
3.射频同轴转接器的S参数测试方法 [J], 曹刚
4.射频系统中混合模S参数的应用 [J], 王屹炜; 吴铁成; 阮伯栋; 张桥; 朱文亚
5.射频系统中混合模S参数的应用 [J], 王屹炜; 吴铁成; 阮伯栋; 张桥; 朱文亚
因版权原因，仅展示原文概要，查看原文内容请购买。

S参数的提出和应用剖析资料讲解

2020/6/11
二、S参数仿真技术概要
2.6 S参数仿真启用扫描参量，使用LinearCollapse模块提高仿真速度
S参数仿真中只能分析一个频率点对应的噪声，例如对混频器一类的会产生多个频率分量的非线性电路分析噪声，将存在瓶颈。此时，可以设置S参数仿真控件Parameters标签页内的AC Frequency Conversion选项有效，仿真器不仅考虑源频率点，还会考虑混频器的边带频率（由用户指定哪个边带），只能限定一个边带。
路是不存在的；
• 终端开路、短路构成的不连续性，将在其它端口产生严重的反射电压、电
流波，许多电路是不希望或不允许的，可能会造成器件损坏的振荡
2020/6/11
一、S参数的提出及应用
1.2 S参数(散射参数)的定义
a1
a2
[S]
b1
b2
S11
b1 a1
a20
11端端口口反入射射波波
S12
b1 a2
2020/6/11
二、S参数仿真技术概要
2.4 S参数仿真控件参数设置
参考《ADS2008射频电路设计与仿真实例》49-50页，重要补充：
• S参数仿真中只能分析一个频率点对应的噪声，例如对混频器一类
的会产生多个频率分量的非线性电路分析噪声，将存在瓶颈。此时，可以设置S参数仿真控件Parameters标签页内的AC Frequency Conversion选项有效，仿真器不仅考虑源频率点，还会考虑混频器的边带频率（由用户指定哪个边带），只能限定一个边带。
1.000 / 5.555 1.000 / -0.459 1.000 / -6.472 1.000 / -12.486 1.000 / -18.499 1.000 / -24.513 1.000 / -30.527 1.000 / -36.540 1.000 / -42.554 1.000 / -48.568 1.000 / -54.582 1.000 / -60.597 1.000 / -66.611 1.000 / -72.626 1.000 / -78.641 1.000 / -84.656 1.000 / -90.671 1.000 / -96.686 1.000 / -102.702 1.000 / -108.718 1.000 / -114.734 1.000 / -120.750 1.000 / -126.766 1.000 / -132.783 1.000 / -138.799

s参数测试方法

s参数测试方法【原创实用版3篇】目录（篇1）I.引言A.s参数测试方法的概念B.为什么需要了解s参数测试方法II.s参数测试方法原理A.s参数的定义B.s参数测试方法的原理C.结果分析III.s参数测试方法的应用A.在通信系统设计中的应用B.在通信系统故障诊断中的应用C.在其他领域的应用IV.结论A.s参数测试方法的重要性B.未来研究方向正文（篇1）s参数测试方法是研究微波和射频系统性能的重要工具。

它是一种用于测量系统中的信号传输特性的方法。

通过s参数测试，我们可以了解系统的响应以及其与其他系统的相互作用。

A.s参数的定义s参数是一个用于描述信号在两个端口之间传输的参数。

它包含了系统的输入和输出信号之间的比值和相位差。

通常用s11和s22表示系统的反射系数，用s21和s12表示系统的传输系数。

B.s参数测试方法的原理s参数测试方法使用网络分析仪进行测量。

网络分析仪是一种能够测量微波和射频系统性能的仪器。

它通过发送信号到系统，然后测量系统的响应，从而计算出系统的s参数。

C.结果分析通过分析s参数测试结果，我们可以了解系统的性能。

例如，如果s11参数为负值，表示系统有较大的反射，可能存在故障。

相反，如果s22参数为正值，表示系统有较好的传输性能。

此外，我们还可以通过比较不同系统的s参数来评估它们之间的相互作用。

A.在通信系统设计中的应用在设计通信系统时，s参数测试方法可以帮助我们评估系统的性能。

例如，我们可以使用网络分析仪来测量不同天线和收发器组合的s参数，从而找到最佳的组合方案。

B.在通信系统故障诊断中的应用在通信系统故障诊断中，s参数测试方法可以帮助我们快速定位故障。

例如，如果接收信号的质量下降，我们可以使用网络分析仪来测量系统的s参数，从而找到可能的问题源头。

C.在其他领域的应用除了通信领域，s参数测试方法还在许多其他领域得到应用。

例如，在航空航天领域，网络分析仪可以用于测量飞行器的无线电设备性能。

散射参量(S参量)设计与应用

散射参量（S参量）设计与应用王绍金编写散射参量（S参量）设计与应用 (1)一、二端口网络参数 (2)1）Z参数 (3)2）Y参数 (3)3）h参数和ABCD参数 (4)二、散射参量的定义 (4)三、散射参量的物理意义 (8)五、Z参量与S参量之间的转换 (11)六、散射参量的测量 (11)网络仪系统组成原理 (12)标量网络分析仪 (13)矢量网络分析仪 (14)网络分析的校准方法 (14)1）误差修正基本概念 (14)2）单端口的反射测量的误差 (16)3）三项误差修正 (17)4）双端口误差修正 (18)七、散射参量测量实例（HP4195A） (19)一般的测量顺序 (19)HP4195A发送/反射测试装置 (20)MEASURING S-PARAMETERS（测量S-参数） (21)八、参考文献: (24)一、二端口网络参数为了有效地减少无源、有源器件的个数，避开电路的复杂性和非线性效应，简化电路输入、输出特性关系，可用网络模型来代替基本电路。

在射频电路设计中，最常用的就是双端口网络，包括衰减器、移相器、放大器、滤波器、匹配电路甚至混频器之内的很多电路都可以用它来描述。

下面将对它进行简单的介绍，并给出它的各种参数。

图1.1给出了二端口网络模型。

图1.1二端口网络在图1.1中，已经确定了一些电压、电流的方向和极性相关的基本规定。

正确的描述一个二端口网络需要确定其输入输出阻抗、正向和反向传输这四个参数。

根据不同的需要，人们定义了等价的几套参数来描述二端口网络。

1）Z参数2）Y参数12221121122211211-⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡y y y y z z z z （1-5） 3）h 参数和ABCD 参数除了阻抗和导纳网络参量以外，根据电压和电流的参考方向的不同规定，还可以导出两套更有用的参量ABCD 参量和h 参量，它们分别由式（1-6）和式（1-7）给出。

⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡2211i v D C B A i v （1-6）⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡212221121121v i h h h h i v （1-7）上面就是表示二端口网络参量的几种形式，几种形式在不同的应用条件下都有各自的优势，它们都非常重要。

s参数测试方法

s参数测试方法摘要：1.引言2.S参数测试方法的原理3.S参数测试的步骤与注意事项4.S参数测试的应用领域5.总结正文：【引言】在电子电路设计和通信系统中，S参数是一个重要的性能参数，它反映了电路的输入输出特性。

S参数测试方法是评估电路性能的关键手段，通过对S 参数的测量，可以有效评估电路的频率响应、群延迟、相位差等性能指标。

本文将详细介绍S参数测试方法的原理、步骤、注意事项及应用领域。

【S参数测试方法的原理】S参数，全称为Scattering Parameters，是指在开放电路条件下，电路的输入端和输出端的电压、电流关系。

S参数共有四个，分别为S11、S21、S12和S22。

S参数测试方法的原理是基于网络分析仪进行测量，通过向电路输入端施加信号，检测输出端的信号变化，从而得到S参数。

【S参数测试的步骤与注意事项】1.步骤一：准备工作在进行S参数测试前，首先要确保测试仪器和被测电路的连接正确无误。

这包括连接网络分析仪、信号发生器、功率计等设备，并确保连接线的质量和稳定性。

2.步骤二：设置测试参数根据被测电路的性能要求，设置网络分析仪的测试频率范围、功率范围等参数。

同时，确保信号发生器的输出信号质量和稳定性。

3.步骤三：测量S参数启动网络分析仪，使其向被测电路输入信号，并开始测量。

在测量过程中，应注意实时监测信号强度、频率等方面的变化，以确保测试结果的准确性。

4.步骤四：数据处理与分析测量完成后，通过网络分析仪的数据处理软件，提取S参数数据。

然后对数据进行分析，评估电路的性能指标，如频率响应、群延迟、相位差等。

5.注意事项在进行S参数测试时，应注意以下几点：（1）确保连接线的质量和稳定性，避免测试误差；（2）测试环境应尽量远离电磁干扰源，以减小干扰；（3）被测电路的电源应稳定，避免电压波动影响测试结果；（4）测量过程中，避免触碰电路元件，以免影响性能。

【S参数测试的应用领域】S参数测试方法广泛应用于通信、雷达、电子对抗等领域，对于评估电路性能、故障诊断和系统优化具有重要意义。

射频测试方案

射频测试方案射频（Radio Frequency, RF）是指无线电波的频率范围，其应用广泛，包括通信、无线电、雷达、遥控等多个领域。

在射频设备的开发和生产中，射频测试是一个至关重要的环节，以确保设备的性能满足要求。

本文将探讨射频测试方案的重要性，以及在实际应用中的一些技术和挑战。

一、射频测试的重要性在射频设备的开发和生产中，射频测试是至关重要的一环。

射频测试可以评估设备在不同射频频率下的性能表现，包括信号质量、传输速率、接收灵敏度等。

通过射频测试，开发人员可以及时发现并解决设备中的性能问题，确保产品的质量和可靠性。

二、射频测试的常用方法1. 频谱分析频谱分析是射频测试中最常用的方法之一。

它通过对射频信号进行频谱分析，来确定信号的频率和功率等参数。

使用频谱分析仪可以快速检测设备的发射信号频率是否满足要求，并发现可能的干扰源。

2. 功率测试功率测试用于测量射频信号的功率。

射频设备在发射信号时需要保证输出功率的准确性和稳定性。

通过功率测试，可以检查设备的功率输出是否符合规范，并及时调整。

3. 误码率测试误码率（Bit Error Rate, BER）测试用于评估射频设备在传输过程中发生错误的概率。

对于无线通信设备来说，误码率是一个重要的指标，直接影响到通信质量。

通过误码率测试，可以发现信号传输中的问题，并进行针对性优化。

三、射频测试中的挑战和解决方案1. 信号干扰在射频测试中，信号干扰是一个常见的挑战。

射频信号易受外部干扰影响，例如电源噪声、其他无线设备的干扰等。

为了解决这个问题，可以采取屏蔽措施，如增加射频屏蔽罩，降低或消除外部干扰对测试结果的影响。

2. 测试设备的选择射频测试需要使用专业的测试设备，包括频谱分析仪、功率计、误码率测试仪等。

在选择测试设备时，需要考虑设备的灵敏度、测量范围等因素，以确保测试的准确性和可靠性。

3. 数据处理和分析射频测试产生的测试数据往往庞大而复杂，需要进行有效的处理和分析。

射频芯片 s参数

射频芯片 s参数射频芯片的S参数是衡量其性能的重要指标。

S参数，即散射参数（Scattering Parameter），是用于描述射频芯片在输入、输出端口之间的功率传输关系的参数。

S参数主要包括幅度和相位两个方面，分别表示信号的衰减和相位差。

通过测量和分析S参数，可以评估射频芯片在信号传输中的损耗、反射、散射等影响因素，从而优化设计和提高性能。

在射频领域，S参数广泛应用于射频芯片的设计、测试和调试过程中。

通过测量射频芯片的S参数，可以获取信号在输入、输出端口之间的传输特性，包括频率响应、增益、功率传输效率等重要指标。

这些数据可以帮助工程师评估射频芯片的性能是否满足设计要求，并在后续的优化过程中提供指导。

在射频芯片的设计中，S参数分析可以帮助工程师理解信号在芯片内部的传输特性，找出潜在的问题和瓶颈，并采取相应的改进措施。

通过优化射频芯片的阻抗匹配、功率分配和耦合等关键参数，可以提高其性能，减小功耗和噪声，增强抗干扰能力。

因此，S参数分析在射频芯片设计中具有不可替代的作用。

在射频芯片的测试和调试过程中，S参数测量是一项重要的技术手段。

通过连接射频芯片和测试设备，并应用一系列的输入信号，可以测量和记录射频芯片的S参数。

通过分析测量结果，可以了解射频芯片在不同频率下的传输特性，并判断其工作状态是否正常。

这对于工程师来说非常重要，因为它可以帮助他们快速定位和解决问题，提高工作效率。

总之，射频芯片的S参数分析在射频领域中具有重要的应用价值。

通过准确测量和分析S参数，可以评估射频芯片的性能，并优化设计和调试过程。

这为射频芯片的设计、制造和应用提供了有力的技术支持，为实现更高的性能和更广泛的应用打下了坚实的基础。

s参数测试方法

s参数测试方法【实用版2篇】目录（篇1）1.S 参数的定义与意义2.S 参数测试方法的原理3.S 参数测试方法的实施步骤4.S 参数测试方法的应用实例5.S 参数测试方法的优缺点分析正文（篇1）一、S 参数的定义与意义S 参数（System Parameters）是一种描述电子系统特性的参数，主要用于微波和射频电路的设计与分析。

S 参数包括反射系数和传输系数，可以描述信号在传输线上的反射和传输特性。

通过 S 参数，可以直观地了解系统的匹配性、损耗以及隔离度等重要性能指标。

二、S 参数测试方法的原理S 参数测试方法的原理是通过向待测系统输入已知频率和功率的测试信号，测量输入和输出端的反射和传输系数，进而计算出 S 参数。

根据 S 参数的数值，可以评估系统的性能，并对电路进行优化和调整。

三、S 参数测试方法的实施步骤1.准备测试设备，如矢量网络分析仪、信号发生器和功率计等。

2.连接测试设备，确保测试系统的正确连接。

3.设置测试设备参数，如频率范围、功率级别和测试模式等。

4.对待测系统输入测试信号，同时记录输入和输出端的反射和传输系数。

5.计算得出 S 参数，并根据 S 参数的数值对系统进行性能评估和优化。

四、S 参数测试方法的应用实例S 参数测试方法在微波和射频电路设计中具有广泛的应用，例如在基站天线、滤波器和放大器等电子设备的性能测试中。

通过 S 参数测试，可以确保这些设备在实际应用中具有良好的性能和稳定性。

五、S 参数测试方法的优缺点分析优点：1.S 参数测试方法可以直接反映系统的匹配性、损耗和隔离度等性能指标，对电路设计具有较高的参考价值。

2.S 参数测试方法具有较高的测量精度和可靠性，适用于各种复杂的微波和射频电路。

3.S 参数测试方法操作简便，测试速度快，可以提高工作效率。

缺点：1.对测试设备的要求较高，需要配备高性能的矢量网络分析仪等设备。

目录（篇2）1.s 参数的定义和重要性2.s 参数测试方法的概述3.s 参数测试方法的具体步骤4.s 参数测试方法的应用实例5.s 参数测试方法的优缺点分析正文（篇2）s 参数是描述电磁波在传输线上传播特性的重要参数，其全称为特性阻抗，是反映传输线特性的重要指标。

射频测试方案模板

射频测试方案模板1. 引言本文档旨在提供一个射频测试方案模板，用于指导射频测试的流程、方法和工具。

射频测试是对射频电路、系统或设备进行验证和评估的重要步骤，可以确保其性能和稳定性符合要求。

2. 测试目标射频测试的目标是评估被测试对象的性能、稳定性和可靠性。

具体的测试目标通常根据实际项目和要求而定，可以包括以下方面：•发射功率和接收灵敏度测量•频率和相位误差测量•谐波和杂散分析•带宽和占空比测量•误码率测试等3. 测试流程射频测试的流程通常包括以下步骤：1.确定测试需求和目标。

根据项目要求和规范，明确测试对象、测试要求和指标。

2.准备测试环境和测试设备。

确保测试设备和测试环境符合要求，并进行校准和验证。

3.进行测试样品的准备。

包括搭建测试电路、连接测试设备和样品等。

4.设计详细的测试方案和测试方法。

根据测试需求和目标，制定具体的测试步骤和参数设置。

5.运行测试并记录测试数据。

按照测试方案和方法，进行测试操作，并记录测试数据和结果。

6.对测试数据进行分析和评估。

对测试数据进行统计和分析，评估测试对象的性能和稳定性。

7.编写测试报告。

根据测试结果，编写详细的测试报告，并提交给相关人员进行审阅和确认。

4. 测试设备射频测试需要使用一些特定的测试设备，主要包括：•频谱分析仪：用于分析信号的频谱特性，包括频率范围、功率、谐波、杂散等。

•网络分析仪：用于测量信号的频率响应、相位响应和衰减等参数。

•功率计：用于测量射频信号的功率。

•信号发生器：用于产生特定频率和功率的射频信号。

•示波器：用于观察和分析射频信号的波形和特性。

5. 测试方法射频测试的方法根据测试目标和要求而定，常用的测试方法包括：•定点测试：在指定频率和功率范围内进行功率、灵敏度和误码率等测试。

•频率扫描：在一定功率范围内扫描频率，评估频率响应和相位特性。

•功率扫描：在一定频率范围内扫描功率，评估功率响应和线性度。

•整频带测试：在整个频率范围内进行一系列测试，评估整频带的性能和稳定性。

射频测试方案

射频测试方案射频测试方案1. 引言射频测试是在无线通信系统中非常重要的一个环节，它用于验证无线设备的信号传输和接收性能。

一个有效的射频测试方案可以确保设备在正常操作时能够达到预期的性能指标。

本文将介绍一种常用的射频测试方案，以帮助工程师有效地进行射频测试。

2. 射频测试设备和工具进行射频测试需要使用一些专用的设备和工具，以下是一些常用的射频测试设备和工具：2.1 射频信号发生器（RF Signal Generator）射频信号发生器用于产生具有特定频率和功率的射频信号。

它能够模拟无线通信系统中的基站信号，以便测试无线设备的接收性能。

2.2 射频功率计（RF Power Meter）射频功率计用于测量射频信号的功率。

它可以提供准确的功率测量结果，帮助工程师评估设备的传输性能。

2.3 射频频谱仪（Spectrum Analyzer）射频频谱仪用于测量射频信号的频率和幅度。

它可以提供射频信号的频谱分析结果，帮助工程师了解信号的频率分布和幅度分布情况。

2.4 网络分析仪（Network Analyzer）网络分析仪用于测量射频信号的传输特性和阻抗特性。

它可以提供射频信号的S参数测量结果，帮助工程师评估设备的传输效果和匹配性能。

3. 射频测试流程一个典型的射频测试流程包括以下步骤：3.1 设备准备在进行射频测试之前，需要准备好测试设备和工具，并确保它们正常运行。

同时，还需要准备好测试样品和测试环境，以便进行射频性能测试。

3.2 测试设置根据具体的测试需求，设置射频信号的频率、功率和调制方式等参数。

这些参数通常由无线通信标准和测试要求确定。

3.3 连接测试设备将射频信号发生器、射频功率计、射频频谱仪和网络分析仪等测试设备连接到被测设备上。

确保连接正确可靠，并根据需要进行校准。

3.4 进行测试根据测试需求，选取适当的测试方法和工具，执行射频性能测试。

可以通过改变射频信号的频率、功率和调制方式等参数，以及改变测试环境和测试样品，来评估设备的性能。

电子制造业中的射频测试技术使用教程

电子制造业中的射频测试技术使用教程射频测试技术在电子制造业中扮演着至关重要的角色，可用于检测和评估无线通信设备的性能和质量，确保产品能够稳定地在无线环境中工作。

本文将为您介绍电子制造业中常用的射频测试技术，并提供使用教程，助您更好地理解和应用射频测试技术。

1. 什么是射频测试技术？射频（Radio Frequency，简称RF）测试技术是一种用于检测和评估无线通信设备的性能和质量的技术。

它涵盖了一系列测试方法和仪器，包括信号源、频谱分析仪、射频功率计等。

射频测试技术主要用于测量和分析频率、功率、频谱、调制度、相位噪声、带宽等参数，以确保通信设备的性能符合预期要求。

2. 射频测试技术的应用领域射频测试技术广泛应用于电子制造业中，包括但不限于以下领域：2.1 无线通信设备制造：射频测试技术可用于测试和评估手机、无线路由器、蓝牙设备等通信设备的无线性能，包括信号强度、接收灵敏度、发射功率、频谱占用等。

2.2 射频集成电路（RFIC）设计和测试：射频测试技术可用于测量和分析RFIC的性能参数，如增益、噪声系数、谐波失真等，以验证设计的准确性和性能。

2.3 无线传感器网络（WSN）：射频测试技术可用于测试和优化WSN节点之间的通信性能，确保数据传输的可靠性和稳定性。

2.4 无线充电技术：射频测试技术可用于评估无线充电设备的功率传输效率、电磁辐射等性能指标，以保证充电效果和安全性。

3. 常用的射频测试仪器和设备在电子制造业中，常用的射频测试仪器和设备包括：3.1 信号源（Signal Generator）：用于产生特定的射频信号，模拟通信环境并进行后续测试。

3.2 频谱分析仪（Spectrum Analyzer）：用于测量射频信号的频谱分布，检测频率范围内的信号强度和占用情况。

3.3 网络分析仪（Network Analyzer）：用于测量和分析射频信号的频率响应、传输损耗、增益等参数。

3.4 射频功率计（RF Power Meter）：用于测量射频信号的功率输出，确保设备的功率符合规定要求。

装备部--射频技术交流--测试系列之四十四(S参数原理与测量2)

S参数原理与测量任意射频/微波元器件或电路都可以等效成一个网络，可用散射参数即S参数来表征其特性。

对于网络测试来说，最多的就是测试S参数。

根据S参数的不同含义，分别对应器件的各种指标。

微波元器件的插损、衰减、隔离度、方向性、相移、群延时、驻波比、反射系数等参数均可由S参数导出，因此精确、快速测量S参数在微波网络测量中具有重要意义，用于测量网络S参数的仪器称为网络分析仪。

只能测试S 参数幅度是标量网络分析仪。

既可测试S参数幅度又可测试相位的是矢量网络分析仪。

高频网络分析以网络的反射系数和传输系数为分析基础。

不论是传输参数还是反射参数，其变化幅度均比较大，要求测试仪器有较大的动态范围，而且频段也较宽。

如果采用直接测量的方法，比如移相器，不可能有如此宽频段。

随着超外差变频技术的发展，网络分析仪采用变频测量的方法，将射频信号通过混频器变为中频甚至低频测量。

由于混频器幅度和相位的信息是恒定，在测量计算时可以除去其影响。

所以，目前常见的网络分析仪均能在一定频率范围内对射频/微波元器件、部件及整机系统进行连续的插入损耗（或增益）、反射损耗（或驻波比）的扫频测量。

由于计算机技术的引入，自动网络分析仪应运而生。

在计算机操纵下自动地变换频率，选择测试参量，并根据校准过程中存储下来的系统误差数据对测量未知参量所含的误差进行修正，进行必要的数据处理，给出最后测量所需的结果。

由于自动网络分析仪只对若干采样点进行测量，如果需要我们关心的频点落在网络分析仪的两个采样点之间，一般采用迭代计算的方法完成测量。

迭代运算中涉及到误差修正，计算量非常大，需要用运算能力很强的计算机完成；同时自动网络分析仪采用了相当复杂的变频技术，使得其成本相当高，是一种比较昂贵而精密的测试仪器。

时域自动网络分析仪则是网络分析仪的另一个发展方向。

目前已定型的超外差自动网络分析仪设备复杂而昂贵。

由于一些超高速脉冲信号源及采样示波器的研制得到突破，时域自动网络分析仪的研制就提到日程上来了。

电子设备制造业中的射频器件调试与测试技术实施指南

电子设备制造业中的射频器件调试与测试技术实施指南射频器件是电子设备制造业中至关重要的组成部分。

对于电子设备的正常运行和性能表现起着至关重要的作用。

在电子设备制造过程中，射频器件的调试和测试技术是一项必不可少的任务。

本文将为您介绍电子设备制造业中射频器件调试和测试技术的实施指南。

一、射频信号的调试在射频器件调试过程中，射频信号的调试是关键的一步。

对于射频信号的调试，需要注意以下几个方面：1. 使用示波器：示波器是一种常用的用于显示和测量电压信号的仪器，尤其在射频调试中，示波器的作用不可忽视。

通过使用示波器，我们可以准确测量射频信号的频率、振幅、相位等参数，从而实现对其进行调试和优化。

2. 信号发生器：信号发生器是用于产生射频信号的设备。

在射频器件的调试过程中，使用信号发生器可以生成不同频率、不同波形的射频信号，进而验证器件的工作状态和性能。

3. 调谐电路：调谐电路是用于调节射频信号频率的电路。

在调试射频器件时，通过调整调谐电路的参数，可以使得射频信号的频率在所需范围内。

4. 器件布局和线路设计：对于射频器件，合理的器件布局和线路设计对于信号传输和调试至关重要。

因此，在器件的设计阶段，应该合理安放器件和线路，并采取必要的屏蔽和隔离措施，以减小信号干扰和噪声。

二、射频测试技术在射频器件调试完成后，需要进行相应的射频测试，以评估器件的性能和稳定性。

以下是射频测试的一些常见技术：1. 频谱分析：频谱分析是一种用于分析信号在频率域上的技术。

通过使用频谱分析仪，我们可以测量射频信号的频谱特性，如中心频率、带宽、谐波等，并对器件的性能进行评估。

2. 敏感度测试：敏感度是指射频接收器能够接收到的最低输入信号功率。

在敏感度测试中，我们通过逐渐降低输入信号的功率，并测量接收器的输出，从而确定其敏感度水平。

3. 输出功率测试：输出功率是指射频发射器输出的信号的功率。

通过使用功率计等设备，我们可以测量射频发射器的输出功率，并对其进行评估。
