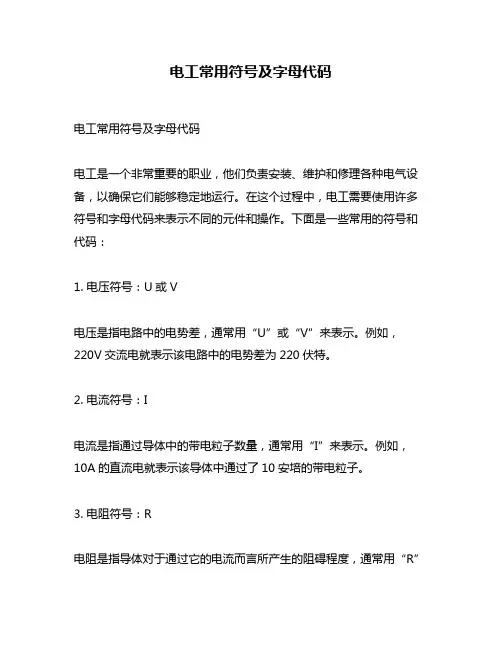

电工常用符号及字母代码

电工常用符号及字母代码电工常用符号及字母代码电工是一个非常重要的职业，他们负责安装、维护和修理各种电气设备，以确保它们能够稳定地运行。

在这个过程中，电工需要使用许多符号和字母代码来表示不同的元件和操作。

下面是一些常用的符号和代码：1. 电压符号：U或V电压是指电路中的电势差，通常用“U”或“V”来表示。

例如，220V交流电就表示该电路中的电势差为220伏特。

2. 电流符号：I电流是指通过导体中的带电粒子数量，通常用“I”来表示。

例如，10A的直流电就表示该导体中通过了10安培的带电粒子。

3. 电阻符号：R电阻是指导体对于通过它的电流而言所产生的阻碍程度，通常用“R”来表示。

例如，100欧姆的固定电阻就表示该导体对于通过它的100伏特直流电而言所产生的阻碍程度。

4. 交流信号符号：~或AC交流信号是指其方向和大小都随时间变化的信号，通常用“~”或“AC”来表示。

例如，220V交流电就表示其方向和大小都随时间变化的电信号。

5. 直流信号符号：--或DC直流信号是指其方向和大小都不随时间变化的信号，通常用“--”或“DC”来表示。

例如，10A直流电就表示其方向和大小都不随时间变化的电信号。

6. 电容符号：C电容是指导体对于存储电荷的能力，通常用“C”来表示。

例如，100微法的固定电容就表示该导体对于存储100微库仑的电荷具有一定的能力。

7. 二极管符号：D二极管是一种具有正负两极性的半导体元件，通常用“D”来表示。

例如，1N4007就是一种常用的整流二极管。

8. 晶体管符号：T晶体管是一种半导体元件，它可以放大和控制电流，通常用“T”来表示。

例如，2N3904就是一种常用的NPN型晶体管。

9. 三极管符号：Q三极管是一种半导体元件，它可以放大和控制电流，通常用“Q”来表示。

例如，BC547就是一种常用的NPN型三极管。

总之，在进行各种电气工作时需要熟练掌握这些符号和代码，以便正确地理解电路图和进行各种操作。

32个基本电工符号

电工符号简介以下是一些基本电工符号，供您参考：1.电阻R2.电容C3.电感L4.保险丝F5.电源E6.电动机M7.变压器T8.电池B9.开关S10.继电器K11.接触器KM12.电阻器R13.电容器C14.电感器L15.二极管D16.三极管V17.稳压管Z18.晶闸管可控硅VS19.场效应管K20.晶体管Q21.单结晶体管U22.集成电路IC23.半导体元件DZM24.晶闸管VT25.单个双箭头→整流管VZL用DZM符号表示（快恢复、开关）V-04K304KFJV-04K304KFL用URTH符号表示（快恢复、开关）V-09B609BF 用GPP符号表示（高速整流、开关）V-09B609BF用GPP符号表示（高速整流、开关）V-09B609BF用GPP符号表示（高速整流、开关）26.二极管VD用符号Z表示（普通整流二极管）VD-04FJ04FC用URTH符号表示（快恢复、开关）VD-09FJ09FC用GPP符号表示（高速整流、开关）VD-09FJ09FC用GPP符号表示（高速整流、开关）VD-09FJ09FC用GPP符号表示（高速整流、开关）27.三极管VT用符号Q表示（普通三极管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）VT-S6F用EGT 符号表示（大功率达林顿管）VT-S6F用EGT符号表示（大功率达林顿管）。

电工电路的符号大全

电工电路的符号字母大全字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

电工常用的电气符号

电工常用的电气符号
电工常用的电气符号包括：
1. 电源：表示电网供电的符号；
2. 开关：表示可以切断和接通电路的开关；
3. 插座：表示可以插入电器设备的插座；
4. 电灯：表示照明设备；
5. 电机：表示驱动设备的电动机；
6. 电源插头：表示电源输出的插头；
7. 电线：表示电路中传输电能的导线；
8. 电池：表示电池或蓄电池组；
9. 断路器：表示用于过载和短路保护的断路器；
10. 变压器：表示用于改变电压的变压器；
11. 天线：表示用于接收和发送无线信号的天线；
12. 传感器：表示用于感应和检测的传感器；
13. 自动控制装置：表示自动控制电路中的控制装置；
14. 保护装置：表示用于保护电路和设备的保护装置；
15. 测量仪表：表示用于测量电量和电路参数的仪表；
16. 定时器：表示用于设定和控制时间的定时器；
17. 继电器：表示用于控制大功率电器设备的继电器；
18. 焊接装置：表示用于电焊工作的设备；
19. 线缆：表示用于连接设备和电路的电缆；
20. 地线：表示接地或地线连接。

这些符号在电路图和电气图中使用，用于表示电路元件和连接方式，方便电工进行电路设计、故障排除和维修工作。

电工电路的符号字母大全

电工电路的符号字母大全，个人存放
字符电路图符号大全：
AAT电源自动投入装置
AC交流电
DC直流电
FU熔断器
G发电机
M电动机
HG绿灯
HR红灯
HW白灯
HP光字牌
K继电器
KA(NZ)电流继电器(负序零序)
KD差动继电器
KF闪光继电器
KH热继电器
KM中间继电器
KOF出口中间继电器
KS信号继电器
KT时间继电器
KV(NZ)电压继电器(负序零序)
快速熔断器FTF
跌落式熔断器FF
限压保护器件FV
电容器C
电力电容器CE
正转按钮SBF
反转按钮SBR
停止按钮SBS
紧急按钮SBE
试验按钮SBT
复位按钮SR
限位开关SQ
接近开关SQP
手动控制开关SH
时间控制开关SK
液位控制开关SL
湿度控制开关SM
压力控制开关SP
速度控制开关SS
温度控制开关辅助开关ST
电压表切换开关SV
液位测量传感器BL
温度测量传感器BHBM
照明灯(发光器件)EL
空气调节器EV
电加热器加热元件EE
感应线圈电抗器L
励磁线圈LF
消弧线圈LA
滤波电容器LL
电阻器变阻器R
电位器RP
热敏电阻RT
光敏电阻RL
压敏电阻RPS
接地电阻RG
放电电阻RD
启动变阻器RS
频敏变阻器RF
限流电阻器RC
光电池热电传感器B
压力变换器BP
温度变换器BT
速度变换器BV
时间测量传感器BT1BK
SR复归按钮
f频率

电工符号大全

C代表正极NPN负极状态指示灯HD＋和HD－表示指示灯的正极和负极...一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B －平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

电工学常用符号

电工常用符号如下：i，u，e 电流，电压，电动势的瞬时值I，U，E 电流，电压，电动势的有效值或直流的值Im，Um，Em 电流，电压，电动势的交流幅值或最大值正弦交流电的电流、电压、电动势的相量表示IS，US，ES 电流源、电压源、电动势的交流有效值或直流的值正弦交流电的电压源、电流源、电动势的相量表示Ip，Il，IN 对称三相相电流，线电流及中线电流的有效值I0，Ist 空载电流，起动电流IN，UN，PN 额定电流，额定电压，额定功率（带下标N的物理量一般指额定值）Up，Ul 对称三相相电压，线电压的有效值V，v 电位的值或有效值，电位的瞬时值p，P，PS，PE 瞬时功率，有功功率，及恒流源，恒压源发出的功率W，WL，WC 能量，感性储能，容性储能Q，QL，QC 无功功率（或品质因数），感性无功功率，容性无功功率S，SN 视在功率，容量s，sm 转差率，临界转差率R，r 电阻Ro，RL，Rl 输出电阻，负载电阻，线路电阻Rp，RW，Rm 可变电阻，电位器及磁阻L，C 电感及电感量，电容及电容量X，XL，XC 电抗，感抗，容抗Y，y 导纳Z，z 阻抗φ，ψ幅角或相位差，初相位ψ，Ψ，Ψm 磁通链的瞬时值，有效值，最大值 f，Ψ，Ψm 磁通量的瞬时值，有效值，最大值 B，Bm 磁感应强度，磁感应强度最大值B0，Br 空气中的磁感应强度，剩磁H，Hm 磁场强度，磁场强度最大值H0，Hc 空气中的磁场强度，矫顽磁力μ，μ0，μr 磁导率，真空磁导率，相对磁导率 t，tp，T，t 时间，脉冲宽度，周期，时间常数 T，Tst，Tm 转矩，起动转矩，最大转矩f，f0 频率，振荡频率n，n0，n1 转速，同步转速，空载转速ε，ρ，σ介电常数，电阻率，电导率γ稳压系数，仪表准确度或相对误差 G，g 电导，转移电导Ω，Ω，ω电阻的单位，欧姆，角频率。

电工符号

铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对 0.4-0.5-0.6-0.7-0.8-0.9线径
三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入
S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架： BE 沿柱或跨柱： CLE 穿焊接钢管敷设： SC 穿电线管敷设： MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下
2、规格表示法的含义规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 高压开关柜 AH 高压计量柜 AM 高压配电柜 AA 高压电容柜 AJ 低压电力配电箱柜 AP 低压照明配电箱柜 AL 应急电力配电箱柜 APE 应急照明配电箱柜 ALE 低压负荷开关箱柜 AF 低压电容补偿柜 ACC或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜 AR 计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 AX 建筑控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 ADD 信号放大器箱 ATF 分配器箱 AVP 接线端子箱 AXT

电工电器符号大全

电工电器符号大全1、电气图形符号的种类和组成电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

2、电气图形符号分类：电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。

电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。

电气无源元件图形符号包括：电阻器，电感器，电容器等。

半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。

电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。

开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。

测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。

电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。

电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。

二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。

电工常用的电气符号

电工常用的电气符号电气符号是电工工作中常用的一种图形标记，用于表示电气元件、线路和系统等的性质、功能和连接关系。

电工常用的电气符号具有一定的规范和标准，熟练掌握这些符号对于电气工程师和技术人员来说非常重要。

本文将介绍一些电工常用的电气符号，并对其含义进行详细说明。

1. 电源符号电源符号是表示电气系统供电部分的标志，通常用来表示电源的正负极性。

正极性通常用长线表示，负极性通常用短线表示。

其中，直流电源的正极也可以用+号表示，负极可以用-号表示。

交流电源的符号一般带着波浪线，表示电源为交流电。

2. 开关符号开关符号是表示开关元件的标志，用于控制电路的通断。

通常，开关符号由两条相交的线和一个可旋转的圆圈或一个正方形组成。

当开关处于闭合状态时，两条线连接在一起，圆圈或正方形既可以在连接的线上，也可以是其中的一条线上。

当开关处于断开状态时，两条线分别代表通电和断电。

3. 电动机符号电动机符号用于表示电机元件，电动机是将电能转换为机械能的装置。

常见的电动机符号包括直流电动机、交流电动机、单相电动机等。

直流电动机使用带有弧形线的符号表示，交流电动机使用带有斜线的符号表示，单相电动机则是在交流电动机符号上加上一个小圆圈表示。

4. 传感器符号传感器符号用于表示电气系统中的传感器元件，用于感知和检测实物量。

常见的传感器符号包括光敏传感器、温度传感器、压力传感器等。

光敏传感器使用一个线和一个箭头表示，箭头指向线条，表示光敏元件的响应方向。

5. 保险丝符号保险丝符号用于表示电路中的保护元件，用于保护电路免受过载和短路等故障的影响。

保险丝符号通常由一个长方形框表示，内部有一个中间断开的线条，表示保险丝的开断功能。

6. 变压器符号变压器符号用于表示电气系统中的变压器元件，用于变换电压和电流。

变压器符号通常有两个相互连接的线圈，分别表示主线圈和副线圈。

主线圈和副线圈之间有一个斜线或曲线，表示变压器的绝缘。

7. 电容符号电容符号用于表示电气系统中的电容元件，用于存储和释放电荷。

电工学常用符号说明

电工学常用符号说明（1）文字符号以国际通用符号为主，某些物理量的注脚参考了汉语拼音符号。

电工常用符号如下：i，u，e 电流，电压，电动势的瞬时值I，U，E 电流，电压，电动势的有效值或直流的值Im，Um，Em 电流，电压，电动势的交流幅值或最大值正弦交流电的电流、电压、电动势的相量表示IS，US，ES 电流源、电压源、电动势的交流有效值或直流的值正弦交流电的电压源、电流源、电动势的相量表示Ip，Il，IN 对称三相相电流，线电流及中线电流的有效值I0，Ist 空载电流，起动电流IN，UN，PN 额定电流，额定电压，额定功率（带下标N的物理量一般指额定值）Up，Ul 对称三相相电压，线电压的有效值V，v 电位的值或有效值，电位的瞬时值p，P，PS，PE 瞬时功率，有功功率，及恒流源，恒压源发出的功率W，WL，WC 能量，感性储能，容性储能Q，QL，QC 无功功率（或品质因数），感性无功功率，容性无功功率S，SN 视在功率，容量s，sm 转差率，临界转差率R，r 电阻Ro，RL，Rl 输出电阻，负载电阻，线路电阻Rp，RW，Rm 可变电阻，电位器及磁阻L，C 电感及电感量，电容及电容量X，XL，XC 电抗，感抗，容抗Y，y 导纳Z，z 阻抗φ，ψ 幅角或相位差，初相位ψ，Ψ，Ψm 磁通链的瞬时值，有效值，最大值f，Ψ，Ψm 磁通量的瞬时值，有效值，最大值B，Bm 磁感应强度，磁感应强度最大值B0，Br 空气中的磁感应强度，剩磁H，Hm 磁场强度，磁场强度最大值H0，Hc 空气中的磁场强度，矫顽磁力μ，μ0，μr磁导率，真空磁导率，相对磁导率t，tp，T，t 时间，脉冲宽度，周期，时间常数T，Tst，Tm 转矩，起动转矩，最大转矩f，f0 频率，振荡频率n，n0，n1 转速，同步转速，空载转速ε，ρ，σ 介电常数，电阻率，电导率γ 稳压系数，仪表准确度或相对误差G，g 电导，转移电导Ω，Ω，ω 电阻的单位，欧姆，角频率（2）图形符号：符合中华人民共和国第一机械工业部所颁布的电工专业标准（草案试行）电（D）42-60《电气线路图上图形符号》的规定的。

常用电工符号

常用电工符号：
1.电压表文字符号：PV
2.电力开关文字符号：Q
3.断路器文字符号：QF
4.刀开关文字符号：QK
5.隔离开关文字符号：QS
6.电阻器文字符号：R
7.启辉器文字符号：S
8.按钮文字符号：SB
9.变压器文字符号：T
10.电流互感器文字符号：TA
11.电压互感器文字符号：TV
12.变流器、整流器文字符号：U
13.导线、母线文字符号：W
14.端子板文字符号：X
15.电磁铁文字符号：YA
16.跳闸线圈，脱扣器文字符号：YR
17.电流：I，单位为安培（A）
18.电压：V，单位为伏特（V）
19.电阻：R，单位为欧姆（Ω）
20.电容：C，单位为法拉（F）
21.电感：L，单位为亨利（H）
22.感抗：XL，单位为欧姆（Ω）
23.容抗：XC，单位为欧姆（Ω）
24.有功功率：P，单位为瓦特（W）
25.无功功率：Q，单位为乏（Var）
26.视在功率：S，单位为伏安（VA）
27.电度（能量）：W，单位为千瓦时（kW·h）
28.频率：ƒ，单位为赫兹（Hz）
29.转速：n，单位为转/分（r/min）
30.电场强度：E，单位为伏特每米（V/m）。
