电压基准TL431中文资料
TL431详细解读及典型电路资料
TL431德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
平面向上，元件脚向自己．左起，1脚（R）REF也就是控制极．2脚（A）ANODE（元件符号像二极管的正极．3脚（K）CATHODE （类似二极管的负极）介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最大额定值（环境温度范围适用，除非另有说明。
）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。
）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。
tl431原理
tl431原理

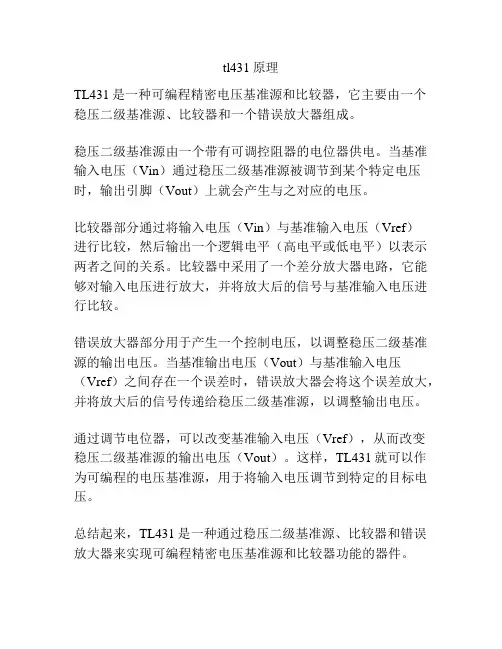

TL431是一种可编程精密电压基准源和比较器，它主要由一个稳压二级基准源、比较器和一个错误放大器组成。
稳压二级基准源由一个带有可调控阻器的电位器供电。
当基准输入电压（Vin）通过稳压二级基准源被调节到某个特定电压时，输出引脚（Vout）上就会产生与之对应的电压。
比较器部分通过将输入电压（Vin）与基准输入电压（Vref）
进行比较，然后输出一个逻辑电平（高电平或低电平）以表示两者之间的关系。
比较器中采用了一个差分放大器电路，它能够对输入电压进行放大，并将放大后的信号与基准输入电压进行比较。
错误放大器部分用于产生一个控制电压，以调整稳压二级基准源的输出电压。
当基准输出电压（Vout）与基准输入电压（Vref）之间存在一个误差时，错误放大器会将这个误差放大，并将放大后的信号传递给稳压二级基准源，以调整输出电压。
通过调节电位器，可以改变基准输入电压（Vref），从而改变
稳压二级基准源的输出电压（Vout）。
这样，TL431就可以作为可编程的电压基准源，用于将输入电压调节到特定的目标电压。
总结起来，TL431是一种通过稳压二级基准源、比较器和错误放大器来实现可编程精密电压基准源和比较器功能的器件。
tl431中文资料_tl431功能引脚图解
tl431中文资料_tl431功能引脚图解

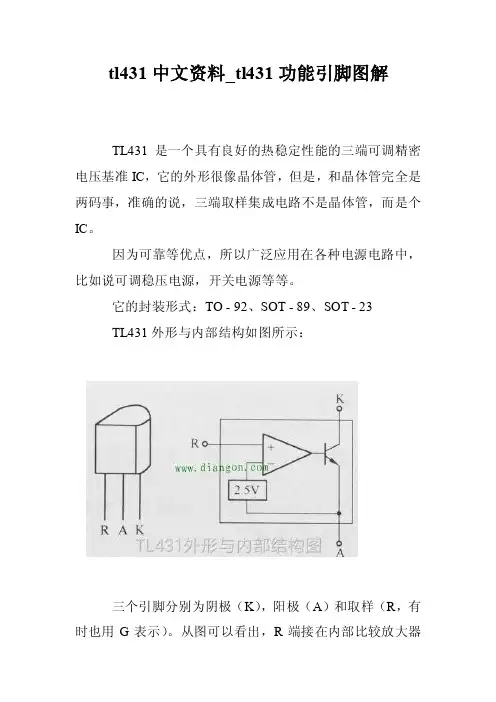

TL431是一个具有良好的热稳定性能的三端可调精密电压基准IC，它的外形很像晶体管，但是，和晶体管完全是两码事，准确的说，三端取样集成电路不是晶体管，而是个IC。
因为可靠等优点，所以广泛应用在各种电源电路中，比如说可调稳压电源，开关电源等等。
它的封装形式：TO - 92、SOT - 89、SOT - 23
TL431外形与内部结构如图所示：
三个引脚分别为阴极（K），阳极（A）和取样（R，有时也用G表示）。
从图可以看出，R端接在内部比较放大器
的同相输入端。
当R端电压升高时，比较放大器的输出端电压也上升，即内部晶体管基极电压上升，导致其集电极电压下降，即k端电压下降。
这个是TL43的基本应用电路图，大家有兴趣可以自行分析了解：
以下是三端取样集成电路TL431的测量数据：1，档位调在KΩ，红表笔接A（阳极），黑表笔接R（取样）：阻值为无穷大。
黑表笔接K（阴极）：阻值为16KΩ。
2，档位调在KΩ，黑表笔接A（阳极），红表笔接R （取样）：阻值为3.5KΩ。
红表笔接K（阴极），：阻值为22KΩ。
3，黑表笔接R，红表笔接K，阻值无穷大。
黑表笔接K，红表笔接R，阻值为5KΩ
代换：可以用CJ431、KlA431等器件替，ML431，YL431，ZTL431都可以。
TL431中文资料
TL431中文资料简介TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值（环境温度范围适用，除非另有说明。
）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。
）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。
）图6 测试电路VKA = Vref 图7 测试电路VKA >Vref 图8 测试电路for Ioff 曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。
tl431中文资料
tl431中文资料
TL431是一种精确的可调节精密稳压器，它能提供从0到
36V之间的稳定电压，输出电流能够达到100mA。
该器件在大多数线性稳压器的设计中被广泛应用。
TL431采用了BJT（双极型）输出级以及内部参考电压源，它能通过调节两个外部电阻来得到所需的输出电压。
此外，它还具有内部过压保护器，能够帮助保护负载免受电源峰
值和瞬态电压的影响。
TL431还具有内部低压零点偏移电路，以及低温漂移特性，这意味着在不同环境下，输出电压的稳定性和精度都能得
到良好的保证。
此外，TL431还具有短路保护特性，当输出端短路或负载
故障时，它能自动关断输出电流，保护负载和电源。
在实际应用中，TL431可用于各种电源系统和稳压电路的设计。
例如，它可用于调节电压转换器、电源管理电路、电动机控制、电池充电器等领域。
总的来说，TL431是一款功能齐全、性能稳定的可调节稳压器，它在电源系统和稳压电路设计中能够提供精确的稳定电压输出。
tl431的原理及应用研究
TL431的原理及应用研究1. TL431的介绍TL431是一种可调参考电压源，也称为精密可调稳压源或者基准电源。
它是通用电压比较器的一个经典器件，由Texas Instruments开发并广泛应用于电子设备中。
TL431的特点包括高精度、低温漂移以及宽工作电压范围。
2. TL431的工作原理TL431是一个三端稳压器，具有使能引脚（Anode）、参考电压引脚（Cathode）和负载引脚（Cathode）。
它基于齐纳二极管（Zener diode）原理来实现参考电压的稳定输出。
简单来说，TL431通过比较参考电压与稳定电压之间的差异，通过反馈回路调整输出电流，以使输出电压达到所需的参考电压。
3. TL431的应用3.1 电源稳压控制TL431可以应用于各种电源稳压控制回路中。
通过与其他器件（如晶体管）结合使用，可以实现各种稳压电路设计。
3.2 参考电压源由于TL431具有高精度和低温漂移特性，它常被用作基准电压源。
在许多应用中，需要一个稳定而精确的参考电压供应。
3.3 比较器由于TL431具有比较功能，它可以在比较器电路中使用。
当输入电压与参考电压之间的差异超过一定阈值时，TL431将改变输出状态。
3.4 调光应用TL431还可以用于调光应用中，比如LED照明。
通过调节输入电压，可以控制LED的亮度。
4. TL431的特点和优势•高精度：TL431的输出精度可达0.5%•低温漂移：在一定温度范围内，TL431的输出电压不受温度变化的影响•宽工作电压范围：TL431的工作电压范围通常为2.5V至36V5. TL431的应用案例5.1 电源稳压控制其中一个常见的应用案例是电源稳压控制。
TL431可以与晶体管和其他元件组合在一起，构成稳压电路。
通过调整参考电压，可以实现稳定输出电压，以确保电子设备的正常运行。
5.2 温度控制另一个应用案例是温度控制。
在温度控制系统中，TL431可以用来检测温度，并通过反馈回路控制加热或冷却设备。
TL431中文资料
TL431中文资料简介TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值（环境温度范围适用，除非另有说明。
）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTER ISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃ ，除非另有说明。
）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。
）Off–State CathodeCurrent(Figure 3) 断态阴极电流VKA = 36V, Vref =0VIoff –260 1000 –260 1000 –230 500nADynamic Impedance (Figure1, Note 3) VKA = Vref, DIK= 1.0 mA to 100 mA f 3 1.0kHz 动态阻抗|ZKA| –0.22 0.5 –0.22 0.5 –0.14 0.3 Ω图6 测试电路VKA = Vref 图7 测试电路VKA >Vref 图8 测试电路for Ioff曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。
TL431详细解读及典型电路资料
TL431德州仪器公司(TI)生产得TL431就是一就是一个有良好得热稳定性能得三端可调分流基准源。
它得输出电压用两个电阻就可以任意地设置到从Vref(2、5V)到36V范围内得任何值(如图2)。
该器件得典型动态阻抗为0、2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。
平面向上,元件脚向自己.左起,1脚(R)REF也就就是控制极.2脚(A)ANODE(元件符号像二极管得正极.3脚(K)CATHODE(类似二极管得负极)介绍: TL431就是一个有良好得热稳定性能得三端可调分流基准电压源。
它得输出电压用两个电阻就可以任意地设置到从Vref(2、5V)到36V范围内得任何值。
该器件得典型动态阻抗为0、2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。
特点:•可编程输出电压为36V•电压参考误差:±0、4％ ,典型值25℃(TL431B) •低动态输出阻抗,典型0、22Ω•负载电流能力1、0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted、)最大额定值(环境温度范围适用,除非另有说明。
)Rating 参数Symbol符号数值Unit单位Cathode to Anode Voltage阴极阳极电压VKA 37 V Cathode Current Range, Continuous 阴极电流范围,连续IK–100 to+150mAREMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted、)电气特性(25℃ ,除非另有说明。
tl431基准电流
tl431基准电流（原创版）目录1.TL431 基准电压源的介绍2.TL431 的工作原理3.TL431 基准电流的计算方法4.TL431 基准电流的应用实例5.TL431 基准电流的优缺点正文一、TL431 基准电压源的介绍TL431 是一种可调式基准电压源，由德州仪器公司（Texas Instruments）于 1973 年推出。
它是一种三端线性稳压器，具有内置短路保护功能，可提供稳定可靠的基准电压。
TL431 基准电压源广泛应用于各种模拟和数字电路设计，如电源管理、放大器、比较器等。
二、TL431 的工作原理TL431 的工作原理基于恒流源（current source）和电压调整（voltage adjustment）两个方面。
首先，通过内部的恒流源，TL431 可以提供一个固定的基准电流（例如 1.2mA）。
其次，通过调整外部电阻，可以改变反馈电阻的分压，从而改变输出电压。
三、TL431 基准电流的计算方法TL431 基准电流的计算公式为：Iref = (Vref * (R1 + R2)) / (R1 + R2 + R3)，其中 Iref 表示基准电流，Vref 表示基准电压，R1、R2 和 R3 分别表示三个外部电阻的阻值。
通过调整 R1、R2 和 R3 的阻值，可以实现对基准电流的调节。
四、TL431 基准电流的应用实例TL431 基准电流在实际电路应用中非常广泛，以下是一个简单的应用实例：假设需要提供一个 1.2V 的基准电压，可以选择 TL431 基准电压源，并根据计算公式确定电阻阻值。
假设 R1、R2 和 R3 的阻值分别为 1kΩ、1kΩ和 2kΩ，则可以得到基准电流 Iref = (1.2V * (1kΩ + 1kΩ)) / (1k Ω + 1kΩ + 2kΩ) = 1.2mA。
五、TL431 基准电流的优缺点TL431 基准电流具有以下优点：1.输出电压稳定，漂移小；2.可调范围宽，可根据需要调整基准电流；3.输入电压范围宽，适应不同应用场景；4.封装形式多样，易于使用。
TL431中文资料特性及应用
TL431中文资料特性及应用1 TL431的简介德州仪器公司（TI）生产的TL431是一个有良好的热稳定性能的三端可调分流基准源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
左图是该器件的符号。
3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。
TL431的具体功能可以用如图1的功能模块示意。
上图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。
由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA 变化。
当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。
但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。
2. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。
如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。
显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。
选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。
需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。
当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。
TL431中文资料简介
图1 TO92封装引脚图
图2 8脚封装引脚功能
图3 SOP-8 贴片封装引脚图
图4 TL431符号及部方框图
图5 TL431部电路图
图6 测试电路VKA = Vref 图7 测试电路VKA >
Vref 图8 测试电路for Ioff 曲线图：
图9 阴极电流与阴极电
压
图10 阴极电流与阴极电压
图11 参考输入电压与常
温图12 参考输入电流与常温
图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度
图15 动态阻抗与频
率图16 动态阻抗随环境温度
图17 开环电压增益与频
率图18 谱噪声密度
图19 脉冲响
应图
20 稳定的边界条件
应用法：
图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性
图23并联稳压器电路图图24 大电流并联稳压器电路
图25 控制三端固定稳压输出电路图26 串联稳压调节电
路图27 过压保护电路
图28 恒流源电路图29 恒定流入电流源电
路图30 双向可控硅过压保护电路
图31 电压监视器电
路图32 单电源比较温度补偿电路
图33 线性欧姆表电路
图图34 简单的400毫瓦唱机放大器电路
图35 高效率降压型开关转换器电路图
图36 简体TL431器件模型
图37 封装图
图38 SOP-8 贴片封装图
图39 封装图。
TL431简介
• 德州仪器公司（TI）生产TL431是一个 • 外观如下 有良好的热稳定性能的三端可调分流 基准源。它的输出电压用两个电阻就 可以任意地设置到从Vref（2.5V）到 36V范围内的任何值。该器件的典型动 态阻抗为0.2Ω ，在很多应用中可以用 它代替齐纳二极管，分为军用、民用。 该器件的符号 稳压的精度分为2%、1%、0.5%。
该电路中，TL431稳定工作时Ika最大才 100ma,提供给负载的电流较小(约50ma） ，不适合带大电流负载。
TL431的应用
• 当需带较大负载时，可接成右图电路： • 是一个能输出较大电流的5V电源。 • TL431的K极提供一个电流使三极管导通, 另一方面通过两个等值的电阻使输出为 5V， 改变不同的阻值可得到不同的输出电压， V0=VreL431在UPS中的应用
• 如右图，当N线与L线之间的电压 经D01整流、CA滤波后达到DC 7.5V时TL431工作，使光耦导通，
使用注意事项
• 必须工作在额定的温度范围内： • Cathode Voltage Range: Vref≤Vka≤36VDC • Cathode Current Range:1ma ≤Ika ≤100ma
TL431的应用
当TL431接成左图形式时，Vka=Vref=2.5V Vka达到2.5V的最小电流是Ika=0.4ma. 稳定2.5V的条件是1ma≦Ika≤100ma。
TL431的应用
当接成左图形式时，通过两个精密电 阻反馈至控制端进行分压，使 Vref=2.5V,则 Vka=Vref*(1+R1/R2)+Iref*R1, Note: 为保证输出电压的精确度， R1、R2选用误差0.1%的电阻 因Iref很小，故可忽略不计。
TLV431
德州仪器公司（TI ）生产的TL431是一个有良好的热稳定性能的三端可调分流基准源。
他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替齐纳二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。
封装[1]TL431是一种并联稳压集成电路。
因其性能好、价格低，因此广泛应用在各种电源电路中。
其封装形式与塑封三极管9013等相同，如图a所示。
同类产品还有图b所示的双直插外形的。
编辑本段主要参数三端可调分流基准源可编程输出电压:2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗:0.22Ω(典型值)等效全范围温度系数：50 ppm/℃（典型值）温度补偿操作全额定工作温度范围稳压值送从2.5--36V连续可调，参考电压原误差+-1.0%，低动态输出电阻，典型值为0.22欧姆，输出电流1.0--100毫安。
全温度范围内温度特性平坦，典型值为50ppm，低输出电压噪声。
封装：TO-92,PDIP-8,Micro-8，SOIC-8,SOT-23最大输入电压为37V最大工作电流150mA内基准电压为2.5V输出电压范围为2.5~36V编辑本段替换型号及应用领域:ZTL431AH6TAZTL431ASE5TAZTL431BH6TAZTL431BZTAZTL431BCSTZZTL431BE5TAUTCTL431LZTL431BFFTA应用领域:：电平值转换编辑本段内部结构图cTL431的具体功能可以用图c的功能模块示意。
由图可以看到，VI是一个内部的2.5V的基准源，接在运放的反向输入端。
由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1的电流将从1到100mA变化。
当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。
TL431
TL431中文资料1 TL431的简介德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
左图是该器件的符号。
3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。
TL431的具体功能可以用如图1的功能模块示意。
由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。
由运放的特性可知，只有当R EF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA变化。
当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。
但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。
2. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。
如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。
显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo= (1+R1/R2)Vref。
选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。
需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。
当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。
TL431中文资料简介
TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise n oted.)电气特性（25℃ ，除非另有说明。
）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。
）图6 测试电路VKA = Vref 图7 测试电路VKA > Vref 图8 测试电路for Ioff曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。
tl431基准电压
tl431基准电压TL431是一款低成本、高稳定性、高精度的基准电压参考器，广泛应用于电源控制电路、电压比较电路、温度开关控制电路等领域。
在实际应用中，TL431被称为“三端稳压器”或“调整芯片”，对于电路设计和电子工程师来说，了解和掌握TL431的基本使用方法和特点，具有重要的意义。
一、基准电压的概念基准电压是指在特定条件下维持稳定的电压值，作为电路中其他元件或部件的参考标准。
基准电压具有高稳定性、低温漂移、低噪音等特点，因此在精度要求高的电路中起到至关重要的作用。
二、TL431的特点TL431是一款带有开关功能，在满足基准电压特点的同时，它还能够根据电路的需要调整电压，保持较高的稳定度和可靠性。
其主要特点包括：1、输入电压范围广：TL431可以工作在1.24V至36V之间，对于大部分电子电路来说，可以满足不同电压级别的要求。
2、精度高：TL431的基准电压非常稳定，其最小典型稳定电压为1.24V，在合适的电路设计下可实现0.1%的精度。
3、温度稳定性好：TL431具有较低的温度漂移系数，-1×10^-6/℃，在不同温度下，电路的电压基本保持稳定。
4、长寿命：TL431的实际寿命高达5万个小时，具有较强的耐用性。
三、应用场景TL431可以应用于单电池电路、双电池电路、开关电源、家电、汽车电子等领域。
具体应用场景包括：1、稳压电路：在交流和直流稳压电源电路中，TL431可作为基准电压，并通过其他电路控制器对电压进行自动调整。
2、DC-DC变换器：TL431可应用于DC-DC直流变换器的控制电路中，实现电路电压的精确调整和稳定控制。
3、过压保护器：TL431可以监测电路中的过压情况，并通过控制器控制其他电路元件的工作，以保护电路。
总之，TL431基准电压芯片在电子电路中的应用潜力巨大，掌握其操作方法和技术特点，不仅能够提高电路的可靠性和稳定性，还能为电子工程师提供更加便捷和精准的电路控制方式。
电压基准TL431中文资料
!"#$% &'() *+,-./0 1234 56789:
"; < =>?@A
BCDEFG<HIJ K LM
N N
N
N
N
>? " " " " " " &°<°" "% "% "% "% "% "% ' ' ' ' ' ' & °<
° α = = °
&
_` ∆ ′ = ∆ &OR= ' ' _0 . _`
∆ × ° ∆ × ! = = ∆ ∆ °
%
©ª«! &°" ¬7 °" -® %
T UVWXYZ[ ¯°DE±? ±? ¡"<¢" ¡"F ³TU TU ¦< ¦< *θ *θ
TL431稳压基准源简介及其应用
TL431稳压基准源简介及其应用TL431稳压基准源简介及其应用tl431简介TL431是可控精密稳压源。
它的输出电压用两个电阻就可以任意的设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。
tl431封装TL431是一种并联稳压集成电路。
因其性能好、价格低，因此广泛应用在各种电源电路中。
其封装形式与塑封三极管9013等相同，如图a所示。
同类产品还有图b所示的双直插外形的。
封装形式：TO - 92、SOT - 89、SOT - 23tl431参数三端可调分流基准源可编程输出电压：2.495V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗：0.22Ω（典型值）温度补偿操作全额定工作温度范围负载电流1.0毫安--100毫安。
全温度范围内温度特性平坦，典型值为50 ppm/℃，最大输入电压为37V最大工作电流150mA内基准电压为2.495V（25°C）tl431特点1. 输出电压最高到 40V2. 动态输出阻抗低，典型值为0.2Ω3. 阴极电流能力为 0.1mA~100mA4. 全温度范围内温度特性平坦，典型值为 50ppm/℃5. 噪声输出电压低6. 快速开态响应7. ESD 电压为 2000V输出电压计算公式：UO=2.5*{1+（R1/R2）}TL431内部结构TL431的具体功能可以用图c的功能模块示意。
由图可以看到，VI是一个内部的2.5V的基准源，接在运放的反向输入端。
由运放的特性可知，只有当REF端（同向端）的电压高于VI（2.5V）时，三极管中才会有电流通过，同相输入电压少于2.5V时，三极管处于截止状态（理想状态下），随着REF端电压的微小变化，通过三极管图1的电流将从1mA到100mA变化。
当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。
