MATLAB曲线曲面绘制代码大全
%plot3(x,y,z)用来绘制3维曲线图，而不能绘制曲面图！就是把所有的%(x,y,z)点连接在一起。
而画曲面图必须用surf和mesh函数，而这两个%函数都需要知道对应x，y向量交叉点内所有点处的z值，所以得用%x=-200:0.3:200;y=-200:0.1:200;%[X,Y]=meshgrid(x,y);%Z=X.*Y/sqrt(X.*X+Y.*Y)%获得z值,再用mesh(X, Y, Z);绘曲面图 ,下面为代码x=-200:0.3:200;y=-200:0.1:200;[X,Y]=meshgrid(x,y);Z=X.*Y./sqrt(X.*X+Y.*Y);mesh(X,Y,Z)%希望能解决你的问题！################################################################################ ###matlab画两曲面的交线悬赏分：100 - 解决时间：2009-10-4 19:37上半球面z.^2+y.^2+x.^2=1(z>=0) 与平面x+y+z=1.5的交线该怎么画出来？---------------------------[X,Y,Z]=sphere(50);Z(Z<0)=-(Z(Z<0));mesh(X,Y,Z)%画上半球面hold on;ezmesh('1.5-x-y',[-1 1])%画平面[x,y,z]=meshgrid(linspace(-1,1));contourslice(x,y,z,x+y+z-1.5,X,Y,Z,[0 0])%画交线axis equalview(135,20)################################################################################ ###两直线相交function [X,Y]=pll(X1,Y1,X2,Y2)% 直线相交求交点A1=Y1(1)-Y1(2);B1=X1(2)-X1(1);C1=Y1(2)*X1(1)-Y1(1)*X1(2);A2=Y2(1)-Y2(2);B2=X2(2)-X2(1);C2=Y2(2)*X2(1)-Y2(1)*X2(2);D=det([A1,B1;A2,B2]);X=det([-C1 B1;-C2 B2])/D;Y=det([A1 -C1;A2,-C2])/D;调用格式：x1=[1 5];y1=[1 5];x2=[1 5];y2=[5,1];[x,y]=pll(x1,y1,x2,y2);plot(x1,y1,'r');hold onplot(x2,y2,'b');plot(x,y,'ko');%直线与多条直线相交xi=[1 2 3 4 5];yi=[2 6 3 6 1];plot(xi,yi);hold onx1=[1 5];y1=[4 5];line(x1,y1);x=zeros(size(xi));y=x;for i=1:5-1x2=xi([i i+1]);y2=yi([i i+1]);[x,y]=pll(x1,y1,x2,y2);plot(x,y,'ro')end%直线与曲线相交x=-8:0.1:8;y=x;[X,Y]=meshgrid(x,y);R=sqrt(X.^2+Y.^2)+eps;Z=sin(R)./R;contour(Z,3);hold onc=contour(Z,3);x=[0 360];y=[0 400];y=(y(2)-y(1))/(x(2)-x(1))*(x-x(1))+y(1);z=[0 0];line(x,y,z);c=c';X=c(:,1);Y=c(:,2);r0=abs(Y-(y(2)-y(1))/(x(2)-x(1))*(X-x(1))+y(1))<=.93; zz=0;yy=r0.*Y;xx=r0.*X;plot(xx(r0~=0),yy(r0~=0),'r')%曲线与曲线相交x=0:pi/400:2*pi;x=x';y1=sin(pi*x);y2=cos(pi*x);plot(x,y1,x,y2);hold onr0=abs(y2-sin(pi*x))<=0.02;yy=r0.*y1;xx=r0.*x;plot(xx(r0~=0),yy(r0~=0),'r.')直线与曲面相交x=-8:0.3:8;y=x;[X,Y]=meshgrid(x,y);Z=X.^2+Y.^2;mesh(X,Y,Z);hold onx=[-10 10];y=[-10 3];z=[30 35];line(x,y,z);r0=(abs(Y-y(1)-(y(2)-y(1))/(x(2)-x(1))*(X-x(1)))<=0.45)&... (abs(Z-z(1)-(z(2)-z(1))/(x(2)-x(1))*(X-x(1)))<0.45)&... (abs(Y-y(1)-(y(2)-y(1))/(z(2)-z(1))*(Z-z(1)))<=0.45);zz=r0.*Z;yy=r0.*Y;xx=r0.*X;plot3(xx(r0~=0),yy(r0~=0),zz(r0~=0),'r*')平面与曲面相交x=-8:0.1:8;y=x;[X,Y]=meshgrid(x,y);Z1=2*ones(size(X));Z2=X.^2-Y.^2;mesh(X,Y,Z1);hold onmesh(X,Y,Z2);r0=(abs(Z1-Z2)<=.65);zz=r0.*Z1;yy=r0.*Y;xx=r0.*X;plot3(xx(r0~=0),yy(r0~=0),zz(r0~=0),'k*')clcdisp('观察曲面后，按任意键画交线');pauseclfplot3(xx(r0~=0),yy(r0~=0),zz(r0~=0),'k*');%曲面与多个截平面相交y=-10:0.5:10;z=y;[Z,Y]=meshgrid(z,y);X=Z;X1=0*ones(size(Z));X2=3*ones(size(Z));X3=-3*ones(size(Z));Z4=(X.^2-Y.^2)/10;mesh(X1,Y,Z);hold onmesh(X2,Y,Z)mesh(X3,Y,Z);mesh(X,Y,Z4);r1=(abs(X1-X)<0.05);r2=(abs(X2-X)<0.05);r3=(abs(X3-X)<0.05);zz1=r1.*Z4;yy1=r1.*Y;xx1=r1.*X;zz2=r2.*Z4;yy2=r1.*Y;xx2=r1.*X;zz3=r3.*Z4;yy3=r1.*Y;xx3=r1.*X;plot3(xx1(r1~=0),yy1(r1~=0),zz1(r1~=0),'k*'); plot3(xx2(r2~=0),yy2(r2~=0),zz2(r2~=0),'k*'); plot3(xx3(r3~=0),yy3(r3~=0),zz3(r3~=0),'k*'); colormap(hsv)clc;disp('观察曲面后，按任意键画交线');hold off平面与曲面相交y=-8:0.4:8;z=y;[Z,Y]=meshgrid(z,y);X=Z;X1=zeros(size(Z));Z2=zeros(size(Z));Z3=(X.^2-Y.^2)/10;mesh(X1,Y,Z);hold onmesh(X,Y,Z2);mesh(X,Y,Z3);r1=(abs(X1-X)<0.05);r2=(abs(Z3-Z2)<0.05);r3=(abs(X1-X)<0.05)&(abs(Z-Z2)<=0.05);zz1=r1.*Z3;yy1=r1.*Y;xx1=r1.*X;zz2=r2.*Z3;yy2=r2.*Y;xx2=r2.*X;zz3=r3.*Z;yy1=r3.*Y;xx1=r3.*X1;plot3(xx1(r1~=0),yy1(r1~=0),zz1(r1~=0),'k*'); plot3(xx2(r2~=0),yy2(r2~=0),zz2(r2~=0),'k*'); plot3(xx3(r3~=0),yy3(r3~=0),zz3(r3~=0),'k*');colormap(hsv);。
MATLAB函数画图
MATLAB函数画图作为一个功能强大的工具软件，Matlab具有很强的图形处理功能，提供了大量的二维、三维图形函数。
由于系统采用面向对象的技术和丰富的矩阵运算，所以在图形处理方面即常方便又高效。
二维图形一、 plot函数函数格式：plot(x,y) 其中x 和y 为坐标向量函数功能：以向量x 、y 为轴，绘制曲线。
【例1】在区间0≤X≤2 内，绘制正弦曲线Y=SIN（X），其程序为：x=0:pi/100:2*pi;y=sin(x);plot(x,y)【例2】同时绘制正、余弦两条曲线Y1=SIN（X）和Y2=COS （X），其程序为：x=0:pi/100:2*pi;y1=sin(x);y2=cos(x);plot(x,y1,x,y2)plot函数还可以为plot(x,y1,x,y2，x,y3，…)形式，其功能是以公共向量x为X轴，分别以y1，y2，y3，…为Y轴，在同一幅图内绘制出多条曲线。
（一）线型与颜色格式：plot(x,y1,’cs’,...)其中c表示颜色， s表示线型。
（二）图形标记在绘制图形的同时，可以对图形加上一些说明，如图形名称、图形某一部分的含义、坐标说明等，将这些操作称为添加图形标记。
title(‘加图形标题');xlabel('加X轴标记');ylabel('加Y轴标记');text(X,Y,'添加文本');（三）设定坐标轴用户若对坐标系统不满意，可利用axis命令对其重新设定。
axis([xmin xmax ymin ymax]) 设定最大和最小值axis （’auto’）将坐标系统返回到自动缺省状态axis （’square’）将当前图形设置为方形axis （’equal’）两个坐标因子设成相等axis （’off’）关闭坐标系统axis （’on’）显示坐标系统【例4】在坐标范围0≤X≤2π,-2≤Y≤2内重新绘制正弦曲线，其程序为：x=linspace(0,2*pi,60);生成含有60个数据元素的向量Xy=sin(x);plot(x,y);axis ([0 2*pi -2 2]);设定坐标轴范围（四）加图例给图形加图例命令为legend。
matlab一些基础代码含义
MATLAB（Matrix Laboratory）是一个由MathWorks公司开发的商业数学软件，主要用于算法开发、数据可视化、数据分析以及数值计算。
下面是一些MATLAB基础代码及其含义：
1.x = 1:10;：这将创建一个从1到10的整数数组。
2.y = [1 2 3; 4 5 6; 7 8 9];：这将创建一个3x3的矩阵。
3.z = [1 2 3; 4 5 6; 7 8 9]';：这将创建一个3x3的转置矩阵。
4.plot(x, y);：这将绘制一个线图，其中x是x轴，y是y轴。
5.xlabel('X-axis');：这将为x轴添加标签。
6.ylabel('Y-axis');：这将为y轴添加标签。
7.title('My Plot');：这将为图形添加标题。
8.grid on;：这将打开网格线。
9.x = rand(1,10);：这将创建一个包含10个随机数的数组。
10.y = sin(x);：这将计算每个x值的正弦值。
11.y = y .^ 2;：这将把数组y的每个元素平方。
12.z = max(y);：这将找到数组y中的最大值。
13.z = min(y);：这将找到数组y中的最小值。
14.z = sum(y);：这将计算数组y的总和。
15.z = length(y);：这将返回数组y的长度（即元素数量）。
这只是MATLAB的一些基础代码，实际上MATLAB的功能远不止这些，还包括更复杂的数值计算、信号处理、图像处理等。
MATLAB绘图函数代码及图形
第一题定积分极限微分function y=f1F=1while F~=0syms x y zF=input('请输入表达式:(变量为x,y,z) 退出-0 ')if F~=0Sel=input('请选择要进行的计算:1-微分 2-极限 3-定积分其他-返回 ') switch Selcase 1Var=input('请输入进行微分的变量: ')N=input('请输入阶数: ')disp('结果为: ')diff(F,Var,N)case 2Var=input('请输入进行极限的变量: ')Val=input('请输入极限要趋近的值: ')disp('结果为: ')limit(F,Var,Val)case 3Var=input('请输入积分变量: ')Val_1=input('请输入积分下限: ')Val_2=input('请输入积分上限: ')disp('结果为: ')int(F,Var,Val_1,Val_2)endendF=input('0-退出，其他-继续')end第二题矩阵的运算function y=f2%syms result;while(1)disp('--------------------------------------');disp('1 -Add');disp('2 -Sub');disp('3 -Multi');disp('4 -Divide');disp('0 -Exit');ch = input('Choose an item to continue:');if( ch == 0)return;endM1 = input('Enter the first Matrix:');M2 = input('Enter the second Matrix:');switch(ch)case 1,result = M1+M2;case 2,result = M1-M2;case 3,result = M1*M2;case 4,result = M1/M2;enddisp('The result is :');disp(result);end%End function第三题矩阵的操作function y=f3while(1)disp('--------------------------------------');disp('1 -转置');disp('2 -求秩');disp('3 -求逆');disp('4 -行列式');disp('0 -Exit');ch = input('Choose an item to continue:');if( ch == 0)return;endM = input('Enter the Matrix:');switch(ch)case 1,result = M';case 2,result = rank(M);case 3,result = inv(M);case 4,result = det(M);enddisp('The transform result is :');disp(result);end%End functionendendend第四题向量的判定function y=f4(vec_1,vec_2,dem_1)vec_1=input('第一个向量:')vec_2=input('第二个向量:')Sel_2=input('选择： 1－判断两向量是否共线 2－判断三向量是否共面') if Sel_2==1A=[vec_1;vec_2]if rank(A)==1disp('两向量共线！')elsedisp('两向量不共线！')endelse if Sel_2==2vec_3=input('请输入第三个向量：')dem_3=length(vec_3)if dem_3==dem_1if cro(vec_1,vec_2)*vec_3'==0disp('三向量共面！')elsedisp('三向量不共面！')endelsedisp('输入向量维数不一致！')endendend第五题向量的长度，方向角的计算点积叉积混合积及投影的计算function y=f5n=1while n~=0vec_1=input('请输入第一个向量:')dem_1=length(vec_1)Sel=input('请选择：1-计算向量的方向角，长度 2－计算向量其他运算其他-返回')if Sel==2vec_2=input('请输入第二个向量:')dem_2=length(vec_2)if dem_1==dem_2Sel_1=input('请选择运算：1-点积 2-向量积(三维) 3-投影(三维) 4-混合积(三维) 5-判断共线，共面')switch Sel_1case 5JUDGE(vec_1,vec_2,dem_1)case 1vec_1*vec_2'case 2PAN(vec_1,vec_2)case 3vec_1*vec_2'./sqrt(vec_2*vec_2')case 4vec_3=input('请输入第三个向量(三维)：')dem_3=length(vec_3)if dem_3==dem_1A=PAN(vec_1,vec_2)*vec_3'else disp('维数不一致！')endendelsedisp('输入错误！')endelseif Sel==1disp('模为：')Mol=sqrt(vec_1*vec_1')A=eye(dem_1)m=1while m~=dem_1+1acos(A(m,:)*vec_1'./(sqrt(A(m,:)*A(m,:)')*Mol))*180/pim=m+1endelsen=0endendSel=input('继续计算向量的长度、方向角的计算','向量的点积、叉积、混合积及投影-1,退出-2: ')if Sel==2n=0endend第六题点到直线，平面的距离的计算function y=f6n=1while n~=0Point=input('请输入一个三维点坐标向量：')Sel=input('请选择： 1－点到直线的距离 2－点到面的距离 ')switch Selcase 1LinVec=input('请输入直线方程的方向向量：（三维）')LinPot=input('请输入直线方程所经过的点：（三维）')if length(LinVec)==length(LinPot) & length(LinVec)==length(Point)A=p(LinVec,LinPot-Point)disp('点到直线的距离为：')A*A'./(LinVec*LinVec')else disp('输入数值是非法数值！确认后请重新输入！')endPoint=input('1－继续 2－退出')if Point==2n=0endcase 2PlantVec=input('请输入平面法向量：')PlantPot=input('请输入平面上任意一点：')if length(PlantVec)==length(PlantPot) & length(PlantVec)==length(Point)disp('点到平面的距离为：')[PlantPot-Point]*PlantVec'./(PlantVec*PlantVec')disp('输入数值是非法数值！确认后请重新输入！') end endend第七题 椭圆球 function y=pic1 a = 10; b = 20; c = 10;[x,y] = meshgrid(-2:0.1:2,-2:0.1:2);xa = x.^2/a^2; yb = y.^2/b^2;xyz = (ones(size(x))-xa-yb)*c^2; z = xyz.^0.5; mesh(x,y,z);第八题 双曲抛物面 function []=pic2 a = 5; b = 5;[x,y] = meshgrid(-2:0.1:2,-2:0.1:2);xa = x.^2/a^2; yb = y.^2/b^2; z = yb-xa; mesh(x,y,z);第九题 椭圆抛物面 function y=pic3 a = 2; b = 2;[x,y] = meshgrid(-2:0.1:2,-2:0.1:2);xa = x.^2/a^2; yb = y.^2/b^2; z = xa+yb; mesh(x,y,z);第十题 单页双曲面 function y=pic4 theta=0:pi/20:2*pi rho=1:0.05:3[theta,rho]=meshgrid(theta,rho) r=sqrt(rho.^2-1)[x,y,z]=pol2cart(theta,rho,r)figure(1)hold on z=-zsurf(x,y,z) axis off第十一题 双叶双曲面 function k=pic5t1=[-2*pi:0.05:2*pi]; t2=[-1*pi:0.05:1*pi];[t1,t2]=meshgrid(-2*pi:0.05:2*pi,-1*pi:0.05:1*pi); z=0.2*sqrt(sin(t2).*sin(t2)+1);h1=mesh(2*cos(t1).*sin(t2),sin(t1).*sin(t2),z);hold onh2=mesh(2*cos(t1).*sin(t2),sin(t1).*sin(t2),-z);第十二题椭圆锥面function k=tupian4(x,y)x=[-3:0.01:3];y=[-2:0.01:2];[x,y]=meshgrid(-3:0.01:3,-2:0.01:2); z=sqrt((x/3).^2+(y/2).^2); mesh(x,y,z); hold onmesh(x,y,-z);第十三题 常见二维图形theta=0:0.1:2*pi figure(1) rho=2*thetapolar(theta,rho) title('r=at')t=-2*pi:0.1:2*pi figure(1)x=2*(t-sin(t)) y=2*(1-cos(t)) plot(x,y,'g') xlabel('x') ylabel('y') title('摆线')theta=0:0.1:10*pi figure(1)rho=sqrt(4*sin(2*theta)) polar(theta,rho,'g') hold on rho=-rhopolar(theta,rho,'g')legend('r^2=a^2sin2t',2) hold onrho=sqrt(4*cos(2*theta)) polar(theta,rho,'r') hold on rho=-rhopolar(theta,rho,'r')legend('r^2=a^2cos2t',2)theta=0:0.1:4*pi figure(1)rho=exp(0.2*theta) polar(theta,rho) title('r=exp(at)')x=-5:0.1:5y=(1/sqrt((2*pi)))*exp(-x.^2./2) figure(1)plot(x,y,'g') xlabel('x') ylabel('y')title('概率曲线 ')t=0:0.1:2*pi figure(1)x=2*(cos(t)).^3 y=2*(sin(t)).^3 plot(x,y,'g') xlabel('x') ylabel('y')title('x^2/3+y^2/3=a^2/3')theta=0:0.1:2*pi figure(1)rho=2*cos(3*theta) polar(theta,rho,'g')legend('r=asin3t',4)hold onrho=2*sin(3*theta) polar(theta,rho,'r')legend('r=acos3t')theta=0:0.1:2*pi figure(1)rho=2*cos(2*theta) polar(theta,rho,'g') legend('r=acos2t',4)t=0:0.1:2*pi figure(1) x=2*cos(t) y=2*sin(t) plot(x,y,'g') xlabel('x') ylabel('y')title('x^2/a^2+y^2/b^2=1')theta=0:0.1:2*pi figure(1)rho=2*(1-cos(theta)) polar(theta,rho)title('r=a(1-cos(t))')x=-1:(1/20):1 figure(1)subplot(2,2,1) y=asin(x)plot(x,y,'g') title('asin(x)') axis([-1 1 -2 2])subplot(2,2,2) y=acos(x)plot(x,y,'g') title('acos(x)') axis([-1 1 0 4])subplot(2,2,3)y=atan(x)plot(x,y,'g') title('atan(x)') hold on y=y+piplot(x,y,'--') hold on y=y-2*piplot(x,y,'--')axis([-1.5 1.5 -4 4])subplot(2,2,4) y=atan(x)plot(x,y,'g') title('acot(x)') x=-xy=y+pi/2plot(x,y,'--') hold on y=y+piplot(x,y,'--') hold on y=y-2*piplot(x,y,'--')axis([-1.5 1.5 -pi 2*pi])x=-5:0.1:5y=8*2.^3./(x.^2+4*2.^2) figure(1)plot(x,y,'g') hold on x=-2:0.1:2y=sqrt(4-x.^2)+2 plot(x,y,'r') hold ony=-sqrt(4-x.^2)+2 plot(x,y,'r')xlabel('x') ylabel('y')title('y=8a^3/(x^2+4a^2)')y=-5:0.1:5 figure(1)x=(2*(1+y.^2)).^(0.5)plot(x,y,'g')hold onx=-xplot(x,y,'g') xlabel('x') ylabel('y')title('x^2/a^2-y^2/b^2=1')x=-2:0.1:2 figure(1)subplot(2,4,1) y=x.^2plot(x,y,'g') title('x^2')subplot(2,4,2) y=x.^3plot(x,y,'g') title('x^3')subplot(2,4,3) y=x.^(-1)plot(x,y,'g') title('1/x')subplot(2,4,4) x=0:0.1:2 y=x.^0.5plot(x,y,'g')title('x^(1/2)') subplot(2,4,5) x=-2:0.1:2y=(x.^2).^(1/3) plot(x,y,'g') title('x^(2/3)')subplot(2,4,6) x=0:0.1:2 y=x.^(1/3) plot(x,y,'g') hold on x=-x y=-yplot(x,y,'g') title('x^(1/3)')subplot(2,4,7)x=0:0.1:2plot(x,y,'g')hold ony=-yplot(x,y,'g')title('x^(1/3)')x=-4*pi:(pi/20):4*pifigure(1)subplot(2,2,1)y=sin(x)plot(x,y,'g')title('sin(x)')subplot(2,2,2)y=cos(x)plot(x,y,'g')title('cos(x)')subplot(2,2,3)x=-(pi/2-0.0001):pi/20:(pi/2-0.0001)y=tan(x)plot(x,y,'g')title('tan(x)')hold onx=x+piplot(x,y,'g')hold onx=x-2*piplot(x,y,'g')axis([-(1.5*pi-0.0001) (1.5*pi-0.0001) -10 10])subplot(2,2,4)x=0:pi/20:(pi-0.0001)y=cot(x)plot(x,y,'g')title('cot(x)')hold onx=x-piplot(x,y,'g')axis([-(pi-0.0001) (pi-0.0001) -10 10])theta=0:0.1:4*pifigure(1)polar(theta,rho) title('rt=a')。

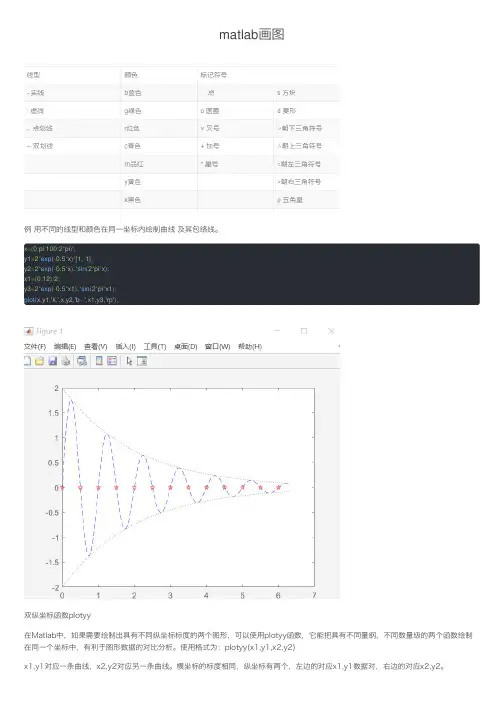

matlab画图
matlab画图例 ⽤不同的线型和颜⾊在同⼀坐标内绘制曲线 及其包络线。
x=(0:pi/100:2*pi)';y1=2*exp(-0.5*x)*[1,-1];y2=2*exp(-0.5*x).*sin(2*pi*x);x1=(0:12)/2;y3=2*exp(-0.5*x1).*sin(2*pi*x1);plot(x,y1,'k:',x,y2,'b--',x1,y3,'rp');双纵坐标函数plotyy在Matlab中，如果需要绘制出具有不同纵坐标标度的两个图形，可以使⽤plotyy函数，它能把具有不同量纲，不同数量级的两个函数绘制在同⼀个坐标中，有利于图形数据的对⽐分析。
使⽤格式为：plotyy(x1,y1,x2,y2)x1,y1对应⼀条曲线，x2,y2对应另⼀条曲线。
横坐标的标度相同，纵坐标有两个，左边的对应x1,y1数据对，右边的对应x2,y2。
图形标注在绘制图形时，可以对图形加上⼀些说明，如图形的名称、坐标轴说明以及图形某⼀部分的含义等，这些操作称为添加图形标注。
有关图形标注函数的调⽤格式为：title（’图形名称’）（都放在单引号内）xlabel（’x轴说明’）ylabel（’y轴说明’）text（x，y，’图形说明’）legend（’图例1’，’图例2’，…） P190其中，title、xlabel和ylabel函数分别⽤于说明图形和坐标轴的名称。
text函数是在坐标点（x，y）处添加图形说明。
（P88 或⽤gtext命令）。
legend函数⽤于绘制曲线所⽤线型、颜⾊或数据点标记图例，图例放置在空⽩处，⽤户还可以通过⿏标移动图例，将其放到所希望的位置。
除legend函数外，其他函数同样适⽤于三维图形，在三维中z坐标轴说明⽤zlabel函数。
上述函数中的说明⽂字，除了使⽤标准的ASCII字符外，还可以使⽤LaTex（⼀种流⾏的数学排版软件）格式的控制字符，这样就可以在图形上添加希腊字符，数学符号和公式等内容。
(完整word版)MatLab代码大全
第2章图像获取2.3.2 二维连续傅里叶变换例2.2figure(1); %建立图形窗口1[u,v] = meshgrid(-1:0.01:1); %生成二维频域网格F1 = abs(sinc(u.*pi));F2 = abs(sinc(v.*pi));F=F1.*F2; %计算幅度频谱F=|F(u,v)|surf(u,v,F); %显示幅度频谱，如图2.3(b)shading interp; %平滑三维曲面上的小格axis off; %关闭坐标系figure(2); %建立图形窗口2F1=histeq(F); %扩展F的对比度以增强视觉效果imshow(F1); %用图像来显示幅度频谱，如图2.3(c)第3章图像变换3.4.4 二维FFT的MATLAB实现例3.2 简单图像及其傅里叶变换MATLAB程序：%建立简单图像d并显示之d = zeros(32,32); %图像大小32⨯32d(13:20,13:20) = 1; %中心白色方块大小为8⨯8figure(1); %建立图形窗口1imshow(d,'notruesize')；%显示图像d如图3.5(a)所示%计算傅里叶变换并显示之D = fft2(d); %计算图像d的傅里叶变换，fft2(d) = fft(fft(d).').'figure(2); %建立图形窗口2imshow(abs(D),[-1 5],'notruesize'); %显示图像d的傅里叶变换谱如3.5(b)所示例3.3 MATLAB图像及其傅里叶变换谱MATLAB程序：figure(1);load imdemos saturn2; %装入MA TLAB图像saturn2imshow(saturn2); %显示图像saturn2如图3.6(a)所示figure(2);S= fftshift(fft2(saturn2)); %计算傅里叶变换并移位imshow(log(abs(S)),[ ]); %显示傅里叶变换谱如3.6(b)所示例3.4 真彩图像及其傅里叶变换谱MATLAB程序：figure(1);A=imread('image1.jpg'); %装入真彩图像，见图1.1(b)B=rgb2gray(A); %将真彩图像转换为灰度图像imshow(B); %显示灰度图像如图3.7(a)所示C=fftshift(fft2(B)); %计算傅里叶变换并移位figure(2);imshow(log(abs(C)),[ ]); %显示傅里叶变换谱如3.7(b)所示3.5.4 离散余弦变换的MATLAB实现例3.5 计算并显示真彩图像余弦变换的MATLAB程序如下：RGB=imread('image2.jpg'); %装入真彩图像figure(1);imshow(RGB); %显示彩色图像GRAY=rgb2gray(RGB); %将真彩图像转换为灰度图像figure(2);imshow(GRAY); %显示灰度图像如图3.10(a)所示DCT=dct2(GRAY); %进行余弦变换figure(3);imshow(log(abs(DCT)),[ ]); %显示余弦变换如图3.10(b)所示。
matlab 常用画图调整命令汇总(带例子)
Matlab常用画图调整1.%单y轴2.plot(t*1e+9,abs(iGG)/max(abs(iGG)),'k','linewidth',2);3.axis([-5,5,0,1])4.xlabel('时间/ns');5.ylabel('幅度/a.u.');6.set(get(gca,'title'),'FontSize',10,'FontName','宋体');%设置标题字体大小，字型7.set(get(gca,'XLabel'),'FontSize',10,'FontName','Times New Roman');%设置X坐标标题字体大小，字型8.set(get(gca,'YLabel'),'FontSize',10,'FontName','Times New Roman');%设置Y坐标标题字体大小，字型9.set(gca,'FontName','Times New Roman','FontSize',10)%设置坐标轴字体大小，字型10.text(0.3,1.2,'(a)','FontSize',10,'FontName','Times New Roman');%设置文本字型字号11.set(gca,'XTick',[0 10 20 30 40 50 60 70 80 90])%设置X坐标轴刻度数据点位置12.set(gca,'XTickLabel',{'0','10','20','30','40','50','60','70','80','90'})%设置X坐标轴刻度处显示的字符13.set(gca,'YTick',[-15 -10 -5 0 5 10 15])%设置X坐标轴刻度数据点位置14.set(gca,'YTickLabel',{'-15','-10','-5','0','5','10','15'})%设置Y坐标轴刻度处显示的字符15.axis([0,90,-20,20])16.set(gca,'YTickLabel',[]);%只显示y坐标轴刻度，不显示y坐标轴的值；17.set(gca,'XTickLabel',[]);%只显示x坐标轴刻度，不显示x坐标轴的值；18.set(gca,'ytick',[]);%y轴的坐标值和刻度均不显示；19.set(gca,'xtick',[]);%x轴的坐标值和刻度均不显示；20.21.figure;22.set(gcf,'Position',[400,300,600,200]);%设定plot输出图片的尺寸。
matlab画圆锥双曲线函数代码
一、概述在数学和工程领域中，圆锥双曲线是一种重要的曲线类型。
它在描述椭圆、双曲线等曲线时具有广泛的应用价值。
而Matlab作为一种强大的数学软件工具，可以方便地绘制各种函数曲线，包括圆锥双曲线。
本文旨在介绍如何使用Matlab的函数代码绘制圆锥双曲线，并提供一些示例代码和图形演示。
二、绘制圆锥双曲线函数代码1. 定义圆锥双曲线的参数圆锥双曲线的一般方程为：(x^2 / a^2) - (y^2 / b^2) = 1其中a和b分别为圆锥双曲线在x轴和y轴上的半轴长度。
在Matlab 中，我们可以先定义这两个参数值，例如：a = 3;b = 2;2. 生成圆锥双曲线的点集接下来，我们需要生成圆锥双曲线上的一系列点集，以便后续绘制曲线。
可以利用参数方程来生成点集，例如：t = -3:0.01:3;x = a*cosh(t);y = b*sinh(t);这里利用双曲函数cosh和sinh来生成点集，t为参数，-3到3之间适当取值，可以使得生成的点集具有较好的曲线效果。
3. 绘制圆锥双曲线利用Matlab的绘图函数plot来连接生成的点集，实现圆锥双曲线的绘制，例如：plot(x, y);title('Hyperbola'); xlabel('x-axis'); ylabel('y-axis');legend('Hyperbola');这样就可以在Matlab中绘制出指定参数下的圆锥双曲线图形了。
三、示例代码和图形演示为了更直观地展示Matlab绘制圆锥双曲线的过程，以下是一个完整的示例代码和对应的图形演示：```matlab定义圆锥双曲线参数a = 3;b = 2;生成圆锥双曲线的点集t = -3:0.01:3;x = a*cosh(t);y = b*sinh(t);绘制圆锥双曲线plot(x, y);title('Hyperbola'); xlabel('x-axis'); ylabel('y-axis');legend('Hyperbola');```运行上述示例代码后，可以得到如下图形演示：【插入圆锥双曲线图形】四、总结本文介绍了如何使用Matlab的函数代码绘制圆锥双曲线，并提供了具体的示例代码和图形演示。
MatLab图形绘制功能口令及代码
第二讲MatLab图形绘制功能一、二维平面图形基本绘图函数hold on 命令用于在已画好的图形上添加新的图形plot是绘制一维曲线的基本函数，但在使用此函数之前，我们需先定义曲线上每一点的x及y座标。
下例可画出一条正弦曲线：x=0:0.001:10; % 0到10的1000个点的x座标y=sin(x); % 对应的y座标plot(x,y); % 绘图Y=sin(10*x);plot(x,y,'r:',x,Y,'b') % 同时画两个函数若要改变颜色，在座标对後面加上相关字串即可：x=0:0.01:10;plot(x,sin(x),'r')若要同时改变颜色及图线型态（Line style），也是在坐标对後面加上相关字串即可：plot(x,sin(x),'r*')用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围axis([0,6,-1.5,1])MATLAB也可对图形加上各种注解与处理：xlabel('x轴'); % x轴注解ylabel('y轴'); % y轴注解title('余弦函数'); % 图形标题legend('y = cos(x)'); % 图形注解gtext('y = cos(x)'); % 图形注解 ,用鼠标定位注解位置grid on; % 显示格线fplot的指令可以用来自动的画一个已定义的函数分布图，而无须产生绘图所须要的一组数据做为变数。
其语法为fplot('fun',[xmin xmax ymin ymax])，其中fun 为一已定义的函数名称，例如sin, cos等等；而xmin, xmax, ymin, ymax则是设定绘图横轴及纵轴的下限及上限。
以下的例子是将一函数 f(x)=sin(x)/x 在-20<x<20,-0.4<y<1.2之间画出：>> fplot('sin(x)./x',[-20 20 -0.4 1.2])【例】画椭圆1232222=+y xa = [0:pi/50:2*pi]';%角度 π20- X = cos(a)*3; %参数方程 Y = sin(a)*2;plot(X,Y);xlabel('x'), ylabel('y'); title('椭圆')图形窗口的分割一般用命令subplot: subplot(2,2,1);subplot(2,3,4);MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。
Matlab绘图代码以及代码说明文档
Matlab绘图代码以及代码说明文档1.绘制椭圆曲线1）clear：指令，用于清空工作空间2）clc用于清空命令窗口.3）color=’gbkymcrgb’；表示一串字符，可以理解为一个字符的数组（或向量）.4）a=4。
5:-0。
5：0.5;上述的a为一个向量（或数组），其取值从4.5开始，每间隔—0。
5取一个数,直到0.5为止。
即a=4.5，4，3.5…0.5;5)for——end是一个循环体,以end结束。
for i=1：1:length（a）表示循环的次数，i从1开始，每次加1，直到length(a)为止，length（a)表示数组（向量）a的长度。
6）a(i）表示a的第i个元素，a（1)=4.5；7)x。
＊x表示向量x对应的元素相乘，由于x是向量，因此称号前面有一点。
8）（（a(i）)^2)表示a的第i个元素的平方。
9）sqrt(a）,是一个函数,对a进行开方.10）color（i)是字符数组color的第i个元素，数组前面有定义。
11）hold on是图像保持,就是绘制下一个椭圆时，上一个已经绘制的仍在图形界面上,不会消失。
2.多图形绘制1)sin(t）表示对t求它的正弦，是一个正弦函数.2）subplot(2，2,1），是一个函数，第一个参数2表示将绘图的窗口分割成两行显示；第二个参数2表示将绘图的界面分为两列显示,因此为两行两列4块显示。
第三个参数1表示在第1块（从左向右,从上向下)绘制图像。
3)plot（t1，y1，'.r’)其中,"。
”表示图像的形状为“点”，r为颜色。
4）axis（［0,3。
1427，—1,1］)表示固定坐标轴，只显示x轴的0到3.1427的区间；y轴的—1到1的区间.5)plot（t1,y1，'b')，由于b前面没有一点,因此是坐标点之间的连线。
6）title(’子图（3)’)表示该图的标题为“子图（3)”,是一个函数，参量为字符串。
matlab画图大全[资料]
![matlab画图大全[资料]](https://img.taocdn.com/s3/m/0e578e91bdeb19e8b8f67c1cfad6195f312be8c8.png)
matlab绘图大全Matlab绘图系列之高级绘图一、目录1.彗星图二维彗星图三维彗星图2.帧动画3.程序动画4.色图变换5.Voronoi图和三角剖分Voronoi图三角剖分6.四面体7.彩带图彩带图三维流彩带图8.伪彩图9.切片图切片图切片轮廓线图10.轮廓图显示轮廓线显示围裙瀑布效果带光照模式的阴影图11.函数绘图轮廓线、网格图、曲面图、轮廓网格图轮廓曲面图、二维曲线、极坐标曲线图、自定义函数12.三维图形控制视点灯光效果色彩控制二、图形示例1．彗星图二维彗星图t=0:.01:2*pi;x=cos(2*t).*(cos(t).^2);y=sin(2*t).*(sin(t).^2);comet(x,y);title('二维彗星轨迹图')hold onplot(x,y)三维彗星图a=12;b=9;T0=2*pi;%T0是轨道的周期T=5*T0;dt=pi/100;t=[0:dt:T]';f=sqrt(a^2-b^2);%地球与另一焦点的距离th=12.5*pi/180;%未经轨道与x-y平面的倾角E=exp(-t/20);%轨道收缩率x=E.*(a*cos(t)-f);y=E.*(b*cos(th)*sin(t));z=E.*(b*sin(th)*sin(t));plot3(x,y,z,'g')%画全程轨线hold on,sphere(20);%画地球axis offtitle('卫星返回地球示例')x1=-18*T0;x2=6*T0;y1=-12*T0;y2=12*T0;z1=-6*T0;z2=6*T0;axis([x1 x2 y1 y2 z1 z2])% axis([-15 10 -15 10 -10 10])axis equalcomet3(x,y,z,0.02);%画运动轨线hold off2．帧动画Z=peaks;surf(Z)%绘制网格表面图axis tightset(gca,'nextplot','replacechildren');%设定axis覆盖重画模式title('帧动画播放示例')for j=1:20surf(sin(2*pi*j/20)*Z,Z)%重新绘制网格表面图，这里后面一个Z当成了颜色矩阵F(j)=getframe;%创建帧endmovie(F,20)%播放动画20次3．程序动画t=0:pi/50:10*pii=1;h=plot3(sin(t(i)),cos(t(i)),t(i),'*','erasemode','none');%设定擦除模式grid onaxis([-2 2 -2 2 -1 10*pi])title('程序动画示例')for i=2:length(t)set(h,'xdata',sin(t(i)),'ydata',cos(t(i)),'zdata',t(i));drawnowpause(0.01)end4．色图变换load spineimage(X)colormap coolspinmap(10)5．Voronoi图和三角剖分Voronoi图rand('state',5)x=rand(1,10);y=rand(1,10);subplot(131)voronoi(x,y);%绘制voronoi图形axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(132)[vx,vy]=voronoi(x,y);plot(x,y,'r+',vx,vy,'b-');%应用返回值绘制axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(133)rand('state',5);x=rand(10,2);[v,c]=voronoin(x);%返回值v参数维voronoi顶点矩阵，返回值c 参数为voronoi元胞数组for i=1:length(c)if all(c{i}~=1)patch(v(c{i},1),v(c{i},2),i);%应用色图iendendaxis equalaxis([-0.2 1.6 -0.5 2.5])box on三角剖分[x,y]=meshgrid(1:15,1:15);tri=delaunay(x,y);z=peaks(15);trimesh(tri,x,y,z)6．四面体d=[-1 1];[x,y,z]=meshgrid(d,d,d);%定义一个立方体x=[x(:);0];y=[y(:);0];z=[z(:);0];%[x,y,z]分别为加上中心的立方体顶点X=[x(:) y(:) z(:)];Tes=delaunayn(X);%返回m×n的数组值tetramesh(Tes,X);%绘制四面体图camorbit(20,0);%旋转摄像目标位置7．彩带图彩带图[x,y]=meshgrid(-3:.5:3,-3:.1:3);z=peaks(x,y);ribbon(y,z)三维流彩带图load wind%打开保存的数据lims=[100.64 116.67 17.25 28.75 -0.02 6.86];%定义坐标轴范围[x,y,z,u,v,w]=subvolume(x,y,z,u,v,w,lims);%lims来定义数据子集[sx sy sz]=meshgrid(110,20:5:30,1:5);%定义网格点verts=stream3(x,y,z,u,v,w,sx,sy,sz,.5);%计算彩带顶点cav=curl(x,y,z,u,v,w);%计算卷曲角速度wind_speed=sqrt(u.^2+v.^2+w.^2);%计算流速h=streamribbon(verts,x,y,z,cav,wind_speed,2);%绘制流彩带图view(3)8．伪彩图n=6%定义轮数r=(0:n)'/n;%定义轮的半径theta=pi*(-n:n)/n;%定义轮的扇区角X=r*cos(theta);Y=r*sin(theta);%定义网格顶点C=r*cos(2*theta);%定义色图pcolor(X,Y,C)%绘制伪彩图axis equal tight9．切片图切片图[x,y,z] = meshgrid(-2:.2:2,-2:.25:2,-2:.16:2);v = x.*exp(-x.^2-y.^2-z.^2);xslice = [-1.2,.8,2]; yslice = 2; zslice = [-2,0];slice(x,y,z,v,xslice,yslice,zslice)colormap hsv切片轮廓线图[x y z v]=flow;%打开水流数据h=contourslice(x,y,z,v,[1:9],[],[0],linspace(-8,2,10));%切片轮廓线view([-12 30])10．轮廓图显示轮廓线[x,y,z]=peaks;subplot(1,2,1)meshc(x,y,z);%同时画出网格图与轮廓线title('meshc 网格图与轮廓线')axis([-inf inf -inf inf -inf inf]);subplot(1,2,2)surfc(x,y,z);%同时画出曲面图与轮廓线title('surfc 曲面图与轮廓线')axis([-inf inf -inf inf -inf inf]);显示围裙[x y z]=peaks;meshz(x,y,z);瀑布效果[X,Y,Z]=peaks(30);waterfall(X,Y,Z)带光照模式的阴影图[x,y]=meshgrid(-3:1/8:3);z=peaks(x,y);surfl(x,y,z);shading interp%着色处理colormap(gray);%灰度处理axis([-3 3 -3 3 -8 8])11．函数绘图轮廓线、网格图、曲面图、轮廓网格图%图1绘制轮廓线、网格图、曲面图、轮廓网格图subplot(221)f=['3*(1-x)^2*exp(-(x^2)-(y+1)^2)-10*(x/5-x^3-y^5)*exp(-x^2-y^2)-1/3*exp(-(x+1)^2-y^2)'];%定义双变量x、y的函数式ezcontour(f,[-3,3],49)%x、y为[-3 3]，网格为49×49subplot(222)ezmesh('sqrt(x^2+y^2)');subplot(223)ezsurf('real(atan(x+i*y))')%经过滤波，如果相同数据surf绘图没有滤波subplot(224)ezmeshc('y/(1+x^2+y^2)',[-5,5,-2*pi,2*pi])%x、y的数值范围分别为[-5 5]、[-2*pi 2*pi]轮廓曲面图、二维曲线、极坐标曲线图、自定义函数%图2绘制轮廓曲面图、二维曲线、极坐标曲线图、自定义函数figure(2)subplot(221)ezsurfc('sin(u)*sin(v)')subplot(222)ezplot('x^2-y^4');subplot(223)ezpolar('1+cos(t)')subplot(224)fplot('myfun',[-20 20])function Y=myfun(x)Y(:,1)=200*sin(x(:))./x(:);Y(:,2)=x(:).^2;三维曲线图%绘制三维曲线图figure(3)ezplot3('sin(t)','cos(t)','t',[0,6*pi])12．三维图形控制视点View图形旋转subplot(121)surf(peaks);title('旋转前图形');subplot(122)h=surf(peaks);rotate(h,[1 0 1],180)title('旋转后图形');灯光效果%灯光效果(1)camlight(2)light(3)lightangle(4)lighting(5)materialsphere;camlight色彩控制%色彩控制(1)缺省设置colordef、whitebg(2)色图colormap(3)浓淡处理shadingload flujetimage(X)colormap(jet)subplot(131)sphere(16)axis squareshading flattitle('Flat Shading')subplot(132)sphere(16)axis squareshading facetedtitle('Faceted Shading') subplot(133)sphere(16)axis squareshading interptitle('Interpolated Shading')。
matlab基本代码解读
matlab基本代码解读Matlab（Matrix Laboratory）是一种高级的数学计算软件，广泛用于科学、工程、数据分析和其他领域。
下面是一些基本的Matlab代码片段，并提供了简要的解读：### 示例1：矩阵运算```matlabA = [1 2; 3 4];B = [5 6; 7 8];C = A * B;disp(C);```**解读：**- 创建了两个2x2的矩阵A和B。
- 通过矩阵乘法计算得到矩阵C。
- 使用`disp`函数显示结果。
### 示例2：绘制图形```matlabx = linspace(0, 2*pi, 100);y = sin(x);plot(x, y);```**解读：**- 通过`linspace`生成从0到2π的100个等间隔点作为x。
- 计算这些点的sin值作为y。
- 使用`plot`函数绘制x和y之间的关系图。
### 示例3：条件语句```matlabnum = 15;if num > 10disp('Number is greater than 10');elsedisp('Number is not greater than 10');end```**解读：**- 设置变量num的值为15。
- 使用`if`语句检查num是否大于10。
- 如果条件成立，显示'Number is greater than 10'，否则显示'Number is not greater than 10'。
### 示例4：循环语句```matlabfor i = 1:5disp(['Iteration ', num2str(i)]);end```**解读：**- 使用`for`循环从1迭代到5。
- 在每次迭代中，使用`disp`显示当前迭代的信息。
这些是Matlab中一些基本代码片段的简单解读。
matlab的代码
matlab的代码
很多人都知道，MATLAB是一个强大的数学计算软件，可以用于各种数据分析、信号处理、图形绘制等方面。
如果你是一位MATLAB 的使用者，那么一定需要掌握一些常用的代码，例如：
1. 数据导入和导出：
load('data.mat') % 导入.mat格式的数据
csvwrite('data.csv',data) % 导出.csv格式的数据
xlswrite('data.xlsx',data) % 导出.xlsx格式的数据
2. 数据处理和分析：
mean(data) % 求平均值
std(data) % 求标准差
max(data) % 求最大值
min(data) % 求最小值
hist(data) % 绘制直方图
3. 绘图：
plot(x,y) % 绘制二维曲线图
stem(x,y) % 绘制离散点图
bar(x,y) % 绘制柱状图
scatter(x,y) % 绘制散点图
contour(x,y,z) % 绘制等高线图
4. 优化和求解：
fminsearch(@(x) fun(x),x0) % 最小化函数fun
fsolve(@(x) fun(x),x0) % 求解方程fun=0
quad(@(x) fun(x),a,b) % 求定积分
以上仅为部分MATLAB常用代码，希望对大家有所帮助。
第4章 MATLAB 绘图
4.图例标注
菜单Insert---legend 命令legend('string1','string2',...)
4.1.6 一个图形窗口多个子图的绘制
subplot(m,n,i)把图形窗口分为m*n个子图，并在第i个子图 中画图 例 4-11 在同一坐标系中画出两个函数，y=cos2x,y=sinxsin6x 的图形，自变量的范围为0≤ x ≤π,函数y=cos2x用红色星号,函数 y=sinxsin6x用蓝色实线，并加图名、坐标轴、图形、图例标注 解 MATLAB命令为： x=0:pi/50:pi; y1=cos(2*x);y2=sin(x).*sin(6*x); plot(x,y1,'r*',x,y2,'b-'),grid on title(‘曲线y1=cos(2x)曲线y2=sin(x)sin(6x)') xlabel('x轴'),ylabel('y轴') gtext('y1=cos(2x)'),gtext('y2=sin(x)sin(6x)') legend('y1=cos(2x)','y2=sin(x)sin(6x)')
group 8 6 4 2 0 10 30 20
stack
1
2
3
4 stack
5
6
0
1
2
3
4 stack
5
6
8 6 5 4 3 2 1 0 10 20 30 6 4 2 0
其它特殊绘图略(见教科书 )
1
2
3
4
5
6
4.3 三维曲线绘图
matlab抛物线代码
matlab抛物线代码Matlab是一款非常强大的数学软件，其功能丰富多样，可以进行各种数学计算和数据可视化。
其中，抛物线是数学中的一个重要概念，也是Matlab中常用的函数之一。
本文将介绍如何使用Matlab绘制抛物线，并探讨抛物线的一些特性和应用。
我们需要了解抛物线的数学定义。
抛物线是一个二次函数，其方程可以表示为y = ax^2 + bx + c，其中a、b、c是常数。
在Matlab 中，我们可以使用plot函数来绘制抛物线。
具体的代码如下：```matlabx = -10:0.1:10; % 定义x的取值范围y = 2*x.^2 + 3*x + 1; % 计算对应的y值plot(x, y); % 绘制抛物线```通过上述代码，我们可以得到一个抛物线的图像。
我们可以根据需要调整方程中的系数a、b、c，来改变抛物线的形状和位置。
例如，如果我们将a的值改为负数，那么抛物线就会倒置。
同样地，我们可以改变b和c的值，来移动抛物线的位置。
抛物线具有一些独特的特性。
首先，它是对称的，即关于抛物线的中心对称。
这是因为抛物线的方程中只包含了x的平方，而不包含x的一次项。
其次，抛物线有一个最值点，即顶点。
顶点的横坐标可以通过求导数来计算，具体的计算方法是令抛物线的导数等于0，然后解方程求解。
最后，抛物线还有一个焦点和一条准线。
焦点和准线的具体计算方法可以通过抛物线的数学定义来得到，但本文暂不展开讨论。
抛物线在现实生活中有着广泛的应用。
例如，在物理学中，抛物线可以用来描述抛体的运动轨迹。
当一个物体在重力作用下被抛出时，其运动轨迹就是一个抛物线。
根据抛物线的特性，我们可以计算抛体的最大高度、飞行时间等重要参数。
另外，抛物线还可以用来建模和解决一些实际问题。
例如，在建筑设计中，我们可以利用抛物线的特性来设计拱形结构，以提高建筑物的稳定性和美观性。
除了绘制简单的抛物线，Matlab还提供了一些高级的函数和工具箱，用于处理更复杂的抛物线问题。
matlab中loglog
matlab中loglogloglog是Matlab中的一个函数，用于绘制双对数坐标图。
双对数坐标图是一种常用的数据可视化方式，可以帮助我们更好地理解数据之间的关系。
在Matlab中使用loglog函数绘制双对数坐标图非常简单。
我们只需要将要绘制的数据作为loglog函数的参数传入即可。
下面我们将介绍一些常见的使用场景和技巧。
loglog函数适用于一些具有指数增长或指数衰减规律的数据。
例如，我们可以使用loglog函数来绘制一个指数函数的图像。
假设我们有一个指数函数y = 2^x，我们可以使用以下代码来绘制其图像：```x = 1:0.1:10;y = 2.^x;loglog(x, y);```运行以上代码，我们将得到一个以对数坐标轴为基准的指数函数图像。
除了绘制指数函数，loglog函数还可以用于绘制其他类型的数据。
例如，我们可以使用loglog函数来绘制两组数据之间的关系。
假设我们有两组数据x和y，我们想要研究它们之间的关系。
我们可以使用以下代码来绘制它们之间的双对数坐标图：```x = [1, 2, 3, 4];y = [10, 100, 1000, 10000];loglog(x, y);```运行以上代码，我们将得到一个以对数坐标轴为基准的数据关系图像。
在使用loglog函数绘制双对数坐标图时，我们还可以通过设置一些参数来自定义图像的样式。
例如，我们可以设置坐标轴的范围、添加标题和坐标轴标签、设置线条的颜色和样式等。
以下是一些常用的自定义操作示例：```x = 1:0.1:10;y = 2.^x;loglog(x, y, 'r--'); % 使用红色虚线绘制图像xlim([1, 10]); % 设置x轴的范围为1到10ylim([1, 1000]); % 设置y轴的范围为1到1000title('指数函数图像'); % 添加标题xlabel('x'); % 添加x轴标签ylabel('y'); % 添加y轴标签```通过以上示例，我们可以看到如何使用loglog函数绘制双对数坐标图，并进行一些常用的自定义操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用matlab的plot画图的几种用法
(2009-11-12 18:09:26)
转载▼
标签：
分类：学习
matlab
绘图
plot
教育
1、设置图线宽度 set( haxis, 'LineWidth', 1.0 ); ----这是set函数，'LineWidth'就是axis的线宽度属性，其值默认为0.5，这里可以改成1.0了。
2、调整坐标轴上下限
set( haxis, 'XLim', [ 2 20 ] ); set( haxis, 'YLim', [ 2 20 ] );---调整坐标轴上下限的。
Z轴，那同理set( haxis, 'ZLim', [ Zmin, %% Zmax ] )
3、调整坐标轴上的标注数字
set( haxis, 'XTick', 2:1:20 ); set( haxis, 'YTick', 2:1:20 );----是调整坐标轴上那些标注出来的数字了，2:1:20意思是从2开始，每隔1标注一次，直到20为止。
注意这里的2, 20最好和上面相应的XLim, YLim最大最小值一致。
4、MATLAB中提供的线型及颜色属性：
如：plot(x1,y1,'r-'),表示，用红色实线画出图形
线型说明标记符说明颜色说明
- 实线(默认) + 加号符r 红色
-- 双划线o 空心圆g 绿色
: 虚线* 星号 b 蓝色
:. 点划线. 实心圆 c 青绿色
x 叉号符m 洋红色
s 正方形y 黄色
d 菱形k 黑色
^ 上三角形w 白色
v 下三角形
> 右三角形
< 左三角形
p 五角星
h 六边形
5、图形标题、轴标注、图形说明的设置
图名标注可用：title('xx关系图')
axis([0,22,0,3]);---显示范围为：X轴从0-22，Y轴从0-3显示。
xlabel('电压（V）')，ylabel('电流（A）') 分别表示在X轴下标示电压（V），Y轴旁标示“电流（A）”
legend('A曲线','B曲线','C曲线') 用于说明图中的曲线的说明，顺序和plot(x1,y1,x2,y2,x3,y3)的曲线1、2、3相同即可。
matlab 画折线图实例
(2010-07-05 16:55:02)
转载▼
分类：科研软件_Matlab
标签：
杂谈
数据：某地区近50年雷暴发生次数（1957~2006 雷暴日）：
画如下的年际变化图。
---------------------------------------------------------------------------------
% 将数据载入数组a中 a=[.....(省略)];
x=1957:2006;
x=x';
% ma中放平均值：
ma=zeros(50,1)+mean(a);
plot(x,a,'k-o','linewidth',2,'markersize',4);
axis ([1957 2006 10 60]);
set (gca,'xtick',[1960 1965 1970 1975 1980 1985 1990 1995 2000 2005]);
set (gca,'ytick',[10 20 30 40 50]);
set(gca,'FontSize',12, 'FontName','标楷体');
ylabel('雷暴日','fontname','标楷体','fontweight','bold','fontsize',12) text(1960,58,'(a)','Fontweight','bold','fontsize',12)
box off
hold on
plot(x,ma,'k--','linewidth',2);
legend 雷暴日平均雷暴日
legend('boxoff')
set(legend,'fontname','标楷体')
set(legend,'fontweight','bold')
hold off
绘图结果如上所示。
附：雷暴日数据：
31
35.5
25.3
46.8
44.3
44.8
56.4
49.2
44.6
26.8
36.4
40.8
39
38.2
41.2
33.8
34.4
38.2
31
26.6 33.6 14.8 38 27.4 29.8 24.6 27 27 34 24.4 46.6 25.2 25.8 30.6 36.6 34.4 31 29 28.8 22.4 34.6 40 26.6 26.6
22.2
23.6 41 21.8 30 34.6。
