如何确定导线根数

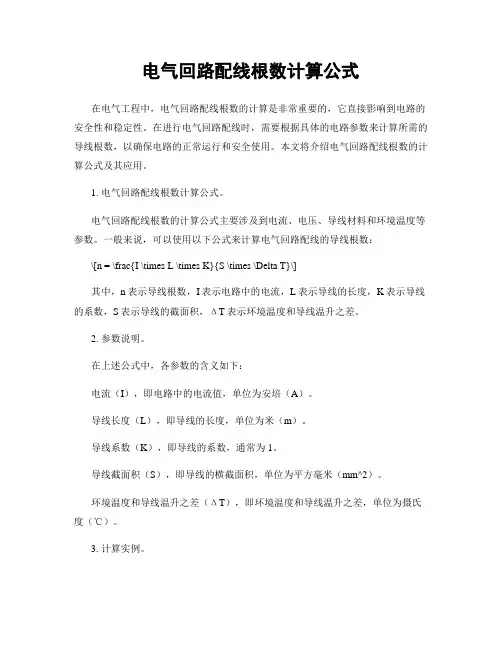

电气回路配线根数计算公式

电气回路配线根数计算公式在电气工程中，电气回路配线根数的计算是非常重要的，它直接影响到电路的安全性和稳定性。

在进行电气回路配线时，需要根据具体的电路参数来计算所需的导线根数，以确保电路的正常运行和安全使用。

本文将介绍电气回路配线根数的计算公式及其应用。

1. 电气回路配线根数计算公式。

电气回路配线根数的计算公式主要涉及到电流、电压、导线材料和环境温度等参数。

一般来说，可以使用以下公式来计算电气回路配线的导线根数：\[n = \frac{I \times L \times K}{S \times \Delta T}\]其中，n表示导线根数，I表示电路中的电流，L表示导线的长度，K表示导线的系数，S表示导线的截面积，ΔT表示环境温度和导线温升之差。

2. 参数说明。

在上述公式中，各参数的含义如下：电流（I），即电路中的电流值，单位为安培（A）。

导线长度（L），即导线的长度，单位为米（m）。

导线系数（K），即导线的系数，通常为1。

导线截面积（S），即导线的横截面积，单位为平方毫米（mm^2）。

环境温度和导线温升之差（ΔT），即环境温度和导线温升之差，单位为摄氏度（℃）。

3. 计算实例。

假设某一电路中的电流为20A，导线长度为50m，导线系数为1，导线截面积为4mm^2，环境温度和导线温升之差为30℃，那么根据上述公式可以计算出导线的根数：\[n = \frac{20 \times 50 \times 1}{4 \times 30} = 8.33\]由于导线的根数必须为整数，因此最终导线的根数为9根。

4. 应用实例。

在实际的电气回路配线中，可以根据上述公式来计算所需的导线根数。

例如，在建筑物中进行电气回路配线时，可以根据建筑物的布局和电气设备的功率来计算所需的导线根数，以确保电路的正常运行和安全使用。

另外，在工业生产中也需要进行电气回路配线，同样可以根据具体的电路参数来计算所需的导线根数，以满足电气回路的需求。

如何确定导线根数？

如何确定导线根数1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

如何确定导线根数？

如何确定导线根数？1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

在建筑电气平面图中如何确定导线根数？1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5+1共用于有21、PE线，PE线是2,控制线凡3推1.2.灯到开关。

一根N进线，出线看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L?N?PE三根线。

4.同一开关控制的同组灯之间，L?N?PE三根。

5.同一开关控制的不同组灯之间，L?N加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

根据中华人民共和国行业标准民用建筑电气设计规范JGJ/T16-92即可确定。

电线照明电路里的两根电线，一根叫火线，另一根则叫零线。

火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。

所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。

反之人即使用手去抓零）、零线。

地，也最好使用三线电源插头和三线插座。

区分：1.用颜色区分：在动力电缆中黄色绿色红色分别代表A相B相C相（三相火线）蓝色代表零线，黄绿双色代表接地线。

2.用电笔区分：火线用电笔测试时会发光，而零线则不会。

3.用电压表区分：不同相线（即火线）之间的电压为线电压380V，相线（火线）与零线（或良好的接地体）之间的电压为相电压220V，零线与良好的接地体的电压为0V。

注意事项（接电中）：一.要防止触电及短路、二.要注意开关控制火线、三.零线上最好不要接保险、四.灯座的中心部接火线、13根（2。

如何确定导线根数？

如何确定导线根数？如何确定导线根数？1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

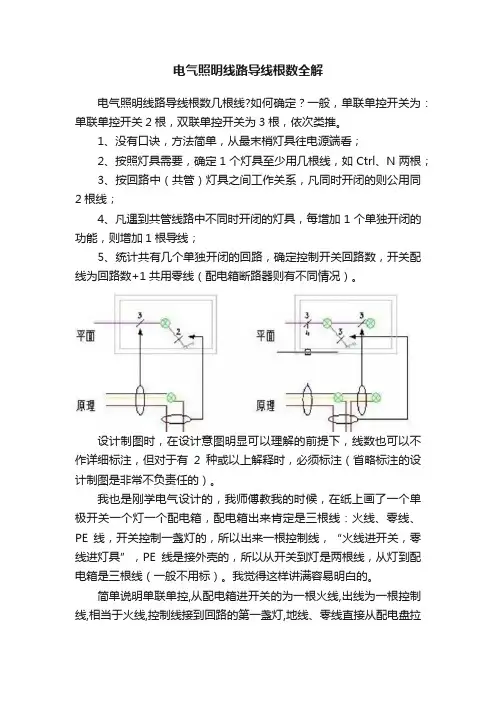

电气照明线路导线根数全解

电气照明线路导线根数全解
电气照明线路导线根数几根线?如何确定？一般，单联单控开关为：单联单控开关2根，双联单控开关为3根，依次类推。

1、没有口诀，方法简单，从最末梢灯具往电源端看；
2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；
3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；
4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；
5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉
到回路的第一盏灯.依次类推，凡是进开关的只有火线。

简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。

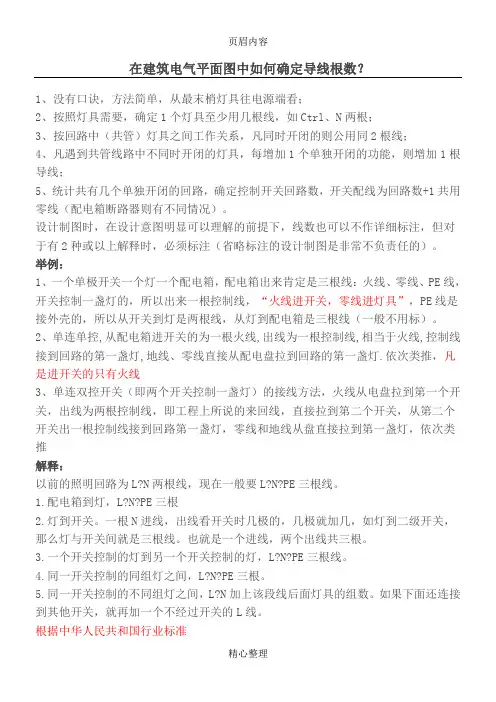

如何确定导线根数

如何确定导线根数公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]在建筑电气平面图中如何确定导线根数1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

举例：1、一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

2、单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线3、单连双控开关（即两个开关控制一盏灯）的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推解释：以前的照明回路为L ?N两根线，现在一般要L ?N ?PE三根线。

1.配电箱到灯，L ?N ?PE三根2.灯到开关。

一根N进线，出线看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L ?N ?PE三根线。

4.同一开关控制的同组灯之间，L ?N ?PE三根。

5.同一开关控制的不同组灯之间，L ?N 加上该段线后面灯具的组数。

电线根数解释

1.先从配电箱出来一条零线（没电），把同一回路的灯具（开关除外）都连在一起，这是一条线了 2、从配电箱出来一条火线（带电），到控制这些灯具的开关，这是第二条线 3.从开关出来一条开关线（带电），到这个开关所控制的灯具，如：单联开关控制一盏灯，那就引出一条开关线；双联控制2占灯，那就引出二条开关线。

这是最基础的情况，讲的比较土，也比较容易理解，你按照这个思路来，就本来能理清一个管子里有几根线了
2.如图中无标时，就以未端灯具计2根，加一支灯加一根；灯具至开关段计2根，插
座三孔计3根，二孔的计2根，无有具体的回路图纸也难说得清楚，还是自己研究研究吧。

电气照明线路导线根数几根线？如何确定？掌握这个原理1分钟搞定

电⽓照明线路导线根数⼏根线？如何确定？掌握这个原理1分钟搞定电⽓照明线路导线根数⼏根线?如何确定？⼀般，单联单控开关为：单联单控开关2根，双联单控开关为3根，依次类推。

1、⽕线先进开关，再进灯具，地线、零线不进开关，直接连灯具；2、按照灯具需要，确定1个灯具⾄少⽤⼏根线；3、按回路中（共管）灯具之间⼯作关系，凡同时开闭的则公⽤同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有⼏个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共⽤零线（配电箱断路器则有不同情况）。

单控开关在家庭电路中是最常见的，也就是⼀个开关控制⼀件或多件电器，根据所联电器的数量⼜可以分为单控单联、单控双联、单控三联、单控四联等多种形式。

如：厨房使⽤单控单联的开关，⼀个开关控制⼀组照明灯光在客厅可能会安装三个射灯，那么可以⽤⼀个单控三联的开关来控制。

双控开关⼀个开关同时带常开、常闭两个触点（即为⼀对）。

通常⽤两个双控开关控制⼀个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，⽐如，在楼下时打开开关，到楼上后关闭开关。

三控开关三个开关控制⼀个灯，就是在双控的基础上，把两个开关的连接线中间再加上⼀个双⼑双掷开关。

如果没有的话，可以⽤双开代替。

多控开关可以实现在⽆限多的地点控制照明灯的开关。

1双控三控四控开关的接线这个是开关的动态演⽰，便于理解卧室双控的布线图三控开关的布线看电线颜⾊，区分零⽕线：⽕线L：红⾊，黄⾊，绿⾊零线N：蓝⾊，⿊⾊地线PE：黄绿双⾊线以上看⾊识线的⽅法，仅供参考，实际区分应该⽤试电笔测试，区分零⽕线。

告诉你电气照明线路导线根数

告诉你电气照明线路导线根数联、双控等以此类推。

）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，火线进开关，零线进灯具，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。

简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。

以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N加上该段线后面灯具的组数。

电气图纸怎么看导线根数，又该如何穿线？

电气图纸怎么看导线根数，又该如何穿线？电气图纸上，照明回路穿线要比插座回路难的多。

插座回路通常穿三条线，分别是：火线、零线、地线，线路从电箱出来，连接每个插座点的根数都是一样的！照明回路与插座回路有很大的区别，它需要根据开关的种类、灯具数量、灯具控制方式来确定电线根数！穿线前，首先确定电源根数及大小。

在平面图上，用户电箱的电箱编号是（AL1），在系统图上找到与（AL1）相对应的电箱系统图！图纸中，照明的电源导线根数是BV 2X2.5。

系统图中，如果单相设计的导线为两根线，那就只有火线和零线，没有地线！设计导线是三根线，那就需要加入地线，火线、零线、地线！灯具的安装高度通常在2.5米以上或吸顶安装，而开关则大多数是塑料外壳，照明回路触电的可能性非常小，所以很多设计没有地线都是正常的！穿线时，颜色要区分好，火线红色，零线蓝色，地线黄绿双色，照明控制线可选择黄色、白色、或者黑色线！这篇文章主要是教大家照明穿线，控制线我用黄色线代替，出线多位开关时，控制线要严格区分的，则可以加入其他颜色的导线进线区分，但是红色，蓝色，黄绿双色这三种线不要混了！上面两张图中，第一张是原图纸，第二张是我画的穿线图！照明回路，火线只进开关（红线），再从开关出一条控制线（黄线）接入灯具，火线经过灯具线盒时，不用留线头接灯具！零线不需要进开关，直接接入灯具内，如果零线有其他灯具，只需要再分一条零线出来接上即可！再来举例一个三控开关，电源从左下角上来，火线直接进开关！再从开关出三条控制线，分别接入三盏灯具内！而零线也是直接接入灯具内，不需要进入开关！照明线路中，双控开关的穿线一直有很多人不会做！上面两张图，第一张是原图，第二张是穿线图。

红色代表火线，蓝色代表零线，黄色代表控制线，白色代表串联线！电源从大厅进入房间，红色线经过灯具时不需要留线头，直接进入双控开关的其中一个！蓝色线同样也是直接接入灯具，不需要进入开关！双联开关有一个开关进入火线后，另一个开关则需要出来一条控制线！白色的两条线则是两个开关之间的串联线，经过灯具时，也不需要留线头！这就是单联双控的穿线图，下面我附一张单联双控接线图！在一组单联双控开关里，其中一个开关（L接口）进火线，另一个开关（L接口）出控制线！同一个开关的L1与L2，与另一个开关的L1与L2可任意串联！。

电气设计中怎样数导线根数

4.同一开关控制的同组灯之间，L N PE三根。
5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。如果下面还连接到其他开关，就再加一个不经过开关的L线。
根据中华人民共和国行业标准
民用建筑电气设计规范
JGJ/T 16-92
即可确定。
电线
照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
2.用电笔区分：火线用电笔测试时会发光，而零线则不会。
3.用电压表区分：不同相线（即火线）之间的电压为线电压380V，相线（火线）与零线（或良好的接地体）之间的电压为相电压220V，零线与良好的接地体的电压为0V。
注意事项（接电中）：
一.要防止触电及短路、
二.要注பைடு நூலகம்开关控制火线、
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根
2.灯到开关。一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
三.零线上最好不要接保险、
四.灯座的中心部接火线、
五.接地线与零线不要混用。
六.用电器断火线，这样摸用电器不会触电，如果断零线人摸用电器会触电

如何确定导线根数

如何确定导线根数Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998在建筑电气平面图中如何确定导线根数1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

举例：1、一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

2、单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线3、单连双控开关（即两个开关控制一盏灯）的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推解释：以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出线看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

在建筑电气平面图中如何确定导线根数

在建筑电气平面图中如何确定导线根数1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。

简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推。

以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

照明插座导线根数的选择确定

照明插座导线根数的选择确定
1：220V照明和220V插座的导线根数均为三根，分别为L线、N线、PE线(灯具只有安装高度2.4米以下才需要PE线的说法有误，设计规范中并没有这一条)
2：当一个回路灯具较多时，照明灯具的导线根数可以根据个人习惯从配电箱向较末一个灯具标注，也可由较末一个灯具向配电箱标注。

3：为了简化导线根数的标注和计算导线根数方便，标注时可不计入PE线，在设计说明中注册即可;
4：按回路中灯具之间工作关系，凡是同时开闭灯具均共用L/N/PE线路;
5：同一个照明回路中有多个控制关系的灯具时，每增加1个单独开闭的功能，则增加1根导线(L线);
6：照明回路和插座回路宜分开布置，且每一个回路的灯具数量和插座数量不宜超过电气设计规范要求。

【电气学习室】电气照明平面图如何确定导线根数？

【电气学习室】电气照明平面图如何确定导线根数？
很多朋友在看电气平面图或做设计的过程中，不知道怎么去确定电气照明平面图中的灯具导线根数。

这里我为你献上我总结提炼出的标注导线的3个步骤，
顺序依次为：电源进线至灯、灯至开关、灯至灯。

第1步、找到灯的电源进线。

这个图中灯的电源进线为配电箱至灯的连线，为L N PE三根导线。

第2步、电源进线的L线先进开关，再连灯。

灯至开关的连线为：一根L进线，出线看开关是几联的，几联就加几。

这个图中灯到双联开关，那么灯与开关间就是三根线，也就是一根L进线，两根L出线，共三根。

第3步、各灯之间均有N、PE线连接，加上经过开关控制该灯的L线。

如果还连接到其他开关，就再加一个不经过开关的L线。

往期内容回顾：。

在建筑电气平面图中如何确定导线根数

在建筑电气平面图中如何确定导线根数1、没有口诀方法简单从最末梢灯具往电源端看2、按照灯具需要确定1个灯具至少用几根线如Ctrl、N两根3、按回路中共管灯具之间工作关系凡同时开闭的则公用同2根线4、凡遇到共管线路中不同时开闭的灯具每增加1个单独开闭的功能则增加1根导线5、单联单控开关是2根线，双联开控开关是3根线。

一火一零一接地。

6、统计共有几个单独开闭的回路确定控制开关回路数开关配线为回路数+1共用零线配电箱断路器则有不同情况。

7、设计制图时在设计意图明显可以理解的前提下线数也可以不作详细标注但对于有2种或以上解释时必须标注省略标注的设计制图是非常不负责任的。

我也是刚学电气设计的我师傅教我的时候在纸上画了一个单极开关一个灯一个配电箱配电箱出来肯定是三根线火线、零线、PE线开关控制一盏灯的所以出来一根控制线“火线进开关零线进灯具”PE线是接外壳的所以从开关到灯是两根线从灯到配电箱是三根线一般不用标。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推凡是进开关的只有火线简单举类单连双控开关的接线方法火线从电盘拉到第一个开关出线为两根控制线即工程上所说的来回线直接拉到第二个开关从第二个开关出一根控制线接到回路第一盏灯零线和地线从盘直接拉到第一盏灯依次类推以前的照明回路为L N两根线现在一般要L N PE三根线。

1.配电箱到灯L N PE三根2.灯到开关。

一根N进线出现看开关时几极的几极就加几如灯到二级开关那么灯与开关间就是三根线。

也就是一个进线两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯L N PE三根线。

4.同一开关控制的同组灯之间L N PE三根。

5.同一开关控制的不同组灯之间L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关就再加一个不经过开关的L线问题1、电气系统图中标注TMY-4*2(125*10)是何意思电气系统图中标注的TMY-4*2(125*10)是铜母线4相，每相是由2根125*10的铜排组成的。
