高清演播室说明

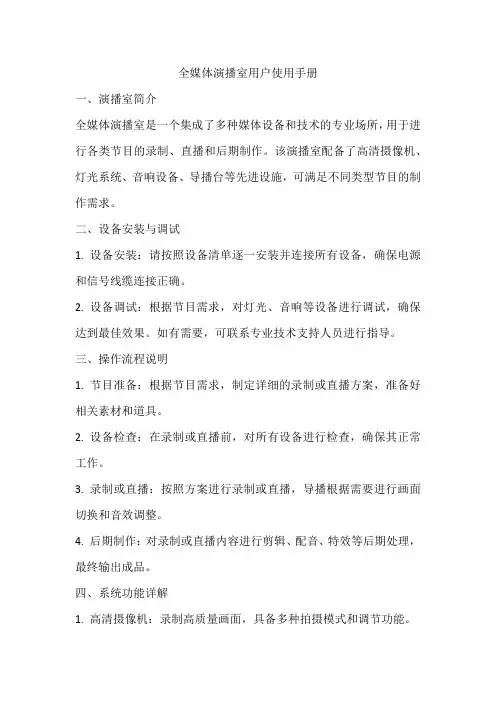

全媒体演播室用户使用手册
全媒体演播室用户使用手册一、演播室简介全媒体演播室是一个集成了多种媒体设备和技术的专业场所，用于进行各类节目的录制、直播和后期制作。
该演播室配备了高清摄像机、灯光系统、音响设备、导播台等先进设施，可满足不同类型节目的制作需求。
二、设备安装与调试1. 设备安装：请按照设备清单逐一安装并连接所有设备，确保电源和信号线缆连接正确。
2. 设备调试：根据节目需求，对灯光、音响等设备进行调试，确保达到最佳效果。
如有需要，可联系专业技术支持人员进行指导。
三、操作流程说明1. 节目准备：根据节目需求，制定详细的录制或直播方案，准备好相关素材和道具。
2. 设备检查：在录制或直播前，对所有设备进行检查，确保其正常工作。
3. 录制或直播：按照方案进行录制或直播，导播根据需要进行画面切换和音效调整。
4. 后期制作：对录制或直播内容进行剪辑、配音、特效等后期处理，最终输出成品。
四、系统功能详解1. 高清摄像机：录制高质量画面，具备多种拍摄模式和调节功能。
2. 灯光系统：调节灯光亮度、色温等参数，打造不同场景氛围。
3. 音响设备：提供高质量音效，包括麦克风、调音台、功放等。
4. 导播台：具备实时画面切换、音效调整、录制与直播等功能。
五、安全与维护指南1. 遵守操作规程：确保所有设备严格按照使用手册进行操作，避免发生意外。
2. 定期维护：定期对设备进行清洁、保养和维护，保证其正常运行和使用寿命。
3. 备品备件：备用关键部件和易耗品，以便在紧急情况下进行替换。
4. 安全提示：请勿在演播室内放置易燃易爆物品，确保用电安全，避免发生火灾等意外事故。
六、常见问题解答1. 若遇到设备故障或操作问题，首先尝试重启设备或检查线缆连接是否正常。
2. 若问题仍未解决，可查阅用户手册或联系专业技术支持人员进行故障排除和指导。
3. 在使用过程中遇到任何问题，请勿自行拆卸或维修设备，以免造成进一步损坏或安全事故。
七、用户反馈渠道我们非常重视用户的反馈和建议，您可以通过以下渠道向我们提供宝贵的意见和建议：1. 联系电话：拨打我们的服务热线，提供您的反馈意见和建议。

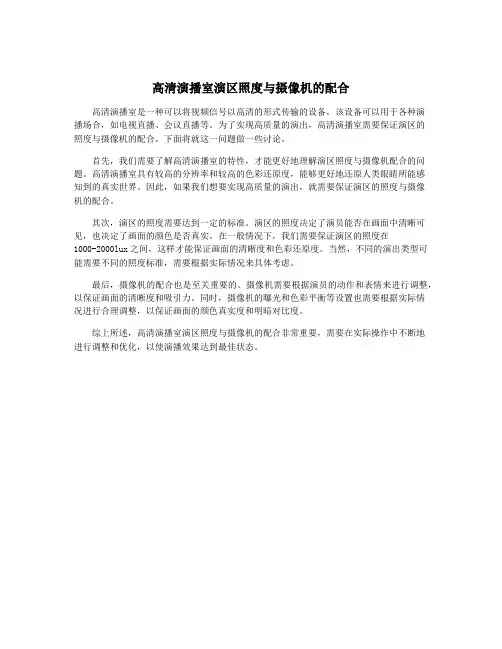

高清演播室演区照度与摄像机的配合
高清演播室演区照度与摄像机的配合
高清演播室是一种可以将视频信号以高清的形式传输的设备，该设备可以用于各种演
播场合，如电视直播、会议直播等。
为了实现高质量的演出，高清演播室需要保证演区的
照度与摄像机的配合。
下面将就这一问题做一些讨论。
首先，我们需要了解高清演播室的特性，才能更好地理解演区照度与摄像机配合的问题。
高清演播室具有较高的分辨率和较高的色彩还原度，能够更好地还原人类眼睛所能感
知到的真实世界。
因此，如果我们想要实现高质量的演出，就需要保证演区的照度与摄像
机的配合。
其次，演区的照度需要达到一定的标准。
演区的照度决定了演员能否在画面中清晰可见，也决定了画面的颜色是否真实。
在一般情况下，我们需要保证演区的照度在
1000-2000lux之间，这样才能保证画面的清晰度和色彩还原度。
当然，不同的演出类型可能需要不同的照度标准，需要根据实际情况来具体考虑。
最后，摄像机的配合也是至关重要的。
摄像机需要根据演员的动作和表情来进行调整，以保证画面的清晰度和吸引力。
同时，摄像机的曝光和色彩平衡等设置也需要根据实际情
况进行合理调整，以保证画面的颜色真实度和明暗对比度。
综上所述，高清演播室演区照度与摄像机的配合非常重要，需要在实际操作中不断地
进行调整和优化，以使演播效果达到最佳状态。
演播室设计说明详解
演播室设计说明灯光设计说明我方通过建厂至今上千项工程和客户要求，以及长期工程中总结了十分丰富的灯光理论和实践安装布光经验。
照明从思路上可分为基础照明（底光为冷光灯、天幕灯），重点照明（聚光灯），和装饰照明（冷光灯、红头灯、散光灯）。
底光和装饰照明对环境全面覆盖，照明有适当的比例，一般稍暗。
重点照明是针对人物重点部位，例如肩部和头部进行深度刻画，当然也包括物品的重点部位，一般比基础照明亮度高2-3倍，装饰照明对环境进行装饰，增加空间层次的照明，一般小型演播室大概采用以上几种方法。
1、电视灯光对灯具的要求：一些经验告诉没我们，开始用灯光照射人物时，过多阴影及造成的反差会影响画面质量，灯光反差太大使人物面部耳鼻等容易显现，出像效果不好看，必须采取措施减弱影子，柔化光线，布景也需要控制阴影，所有的影子必须从黑色转换到灰色或更浅色直至消除。
另外布景所有的暗区边角也必须注意，因为黑色的地方会变成讯噪，影响电视图像质量，因为影视照明以一般的普通照明为主要的，其次再考虑轮廓光的布置，顾使光线非常柔和，且无光斑边界的灯具才适合演播室的照明。
根据以上的总结经验，结合演播室的实际结构，采取冷光源外加热光源的设计方案是可取的，使光源柔和均匀，又有聚光灯加重照度刻画人物轮廓有立体感，照出人物能达到满意效果。
2、吊杆的布置：演播室按照各种节目设计，恒力铰链吊杆是按每灯一杆设计，其功能主要是起到伸缩作用，可高可低，任意调整。
有弹簧控制有恒力作用，可停在任意高度，方便照明，调整角度方便灯光师使用。
3、铝轨布置和使用：铝轨是在焦作专业轨厂定制的专业影视灯光吊杆桁架，工字型80MM高×60MM宽，结实耐用，由固定轨用固轨支架安装在天棚上，固定轨上安装万向头，万向头下安装活动轨，利用万向头活动轨在规定轨上滑动行走。
左右各一条固定轨，就像火车在轨道上行走，可以停在任意位置，方便实用。
4、布线要求：在此工种中，我方设计了2×10MM2阻燃电缆线，可以容纳1.5KW电流，为一灯一线设计，安装在薄铁桥架中，装线时按照广电总局标准排放宽松，保证通风，保证安全防火，遇到行走部位，必须留足放松线量，以备灵活使用。
高清演播室演区照度与摄像机的配合
高清演播室演区照度与摄像机的配合高清演播室是现代电视台不可缺少的重要设施之一，它是电视台制作高清节目的关键环节之一。
高清演播室的照度和摄像机的配合是制作高清节目的核心要素之一，它直接关系到节目的画面质量和观众的观感体验。
本文将就高清演播室的照度与摄像机的配合进行详细的探讨。
我们需要了解高清演播室的照度的概念。
照度是指光源在单位面积单位时间内投射到物体表面上的光通量，单位是勒克斯（lx）。
照度的高低直接影响到影像质量的好坏，所以在高清演播室中，保证适当的照度是非常重要的。
在高清演播室中，为了保证良好的照明效果，通常会使用灯光设备来提供光源。
灯光设备包括主灯、辅助灯、背景灯等，它们的组合可以使演播室内的光线分布均匀，达到适当的照度。
还可以通过调节灯光的亮度和色温来满足不同拍摄场景的要求，这些都是保证高清画面质量的重要手段。
高清演播室的照度除了受到灯光设备的影响，还受到自然光线和人工光线的影响。
在室内拍摄时，室外的自然光线可能通过窗户、门等途径进入演播室，这些光线将会影响照度和画面效果。
为了消除或控制自然光线的影响，通常会在窗户、门等处设置遮光设备，或者在拍摄时使用特殊的窗帘等设备来处理自然光线。
除了照度外，高清演播室的摄像机也是制作高清节目中至关重要的一环。
摄像机的不同参数设置会直接影响到画面的色彩、对比度、锐度等效果。
在高清演播室中，通常会使用专业的高清摄像机，通过调整不同的参数来满足不同拍摄场景的需求。
摄像机的感光元件是决定画面质量的重要因素之一。
在高清演播室中，通常会选择感光元件较大、像素较高的摄像机，以保证画面的细腻和清晰度。
摄像机的对焦系统也是非常重要的，通过精准的对焦系统，可以保证画面的清晰度和焦距的准确性。
摄像机的色彩设置也是制作高清节目中非常重要的一项工作。
通过调整色彩的饱和度、对比度、色温等参数，可以使画面的色彩更加饱满、自然，给观众留下更舒适的视觉体验。
摄像机的白平衡、曝光等设置也需要根据拍摄场景的不同进行合理的调整，以保证画面效果的最佳表现。
全媒体演播室方案
全媒体演播室方案一、设计空间布局：演播室应该有足够的空间容纳摄像机、音响设备、工作台以及演职人员。
摄像机应放置在合适的位置，能够全方位拍摄演播内容。
工作台应具备足够的空间容纳多个媒体设备，包括计算机、音频设备、视频设备等。
灯光和音效：演播室应设计合理的灯光，确保演播内容的画面效果。
音效设备应配备高质量的扬声器和麦克风，保证演播内容的声音效果。
设备存放和连接管理：演播室应设置媒体设备存放架，方便存放和管理各类设备。
同时，通过合理设置连接口，设备之间的连接更加便捷。
二、设备1.摄像机：需配备高清摄像机，以获得高质量的影像效果。
可选择全自动摄像机或手动摄像机，以适应不同的演播需求。
2.音频设备：包括扬声器、麦克风、音频控制台等，以确保演播内容的声音效果。
4.计算机设备：包括工作台上的计算机和服务器，用于数据存储、处理和传输。
5.照明设备：包括灯具、调光设备等，用于提供合适的灯光效果。
6.控制设备：包括演播控制台、遥控器等，以实现对设备的控制和操作。
三、工作流程前期策划：根据演播需求和预算，确定演播内容、风格和形式。
制定演播计划和时间表。
内容制作：根据演播计划，进行多媒体内容的制作。
包括拍摄、录音、剪辑、特效处理等。
演播传播：将制作好的多媒体内容导入到演播室的设备中，包括摄像机、音频设备、视频设备等。
根据演播计划进行演播，同时将演播内容传播给观众。
四、可行性分析设计和配置全媒体演播室需要投入一定的资金和人力资源。
因此，进行可行性分析是必要的。
1.投资回报：通过分析演播室的使用率和演播效果，计算投资回报率。
确保投资能够获得足够的收益。
2.人力资源：确定所需的操作人员，并进行培训，以确保他们掌握相应的技能和知识。
3.技术支持：与相应的技术供应商合作，确保设备的质量和维护服务。
综上所述，全媒体演播室是一种创新的演播室方案，具备多媒体内容创作、演播和传播的能力。
它能够满足不断发展的媒体行业的需求，并提供更加丰富、多样的演播体验。
高清演播室说明
高清演播室说明技术方案一、设计原则根据目前国内高清发展现状，对系统进行统筹设计要充分考虑系统的配置合理、技术领先、性能优良、投资节省。
打造出国内一流，区域领先的高清EFP系统。
同时结合中国音乐学院的功能定位和实际应用需求，在系统安全性、开放性以及使用舒适性上进行了优化设计。
1、配置合理、功能完备系统设计具备较高的整体性，各功能单元配备完善，能够较好的满足不同种类的电视节目制作转播时的需要。
设备选型从使用用户角度出发选择最优性价比的产品。
在整体系统中保证所有设备的技术平衡性：既避免个别设备档次或指标过高，与其它设备搭配时并不能很好地发挥其最大效能，又坚决杜绝个别设备因技术指标过低而成为整个系统的技术瓶颈。
2、技术领先、性能优良整体系统设计采用稳定成熟的先进技术和知名产品，具有国际国内成熟的使用经验。
在电视节目制作手段上与国际广电领域先进技术同步，功能和性能上具有一定的超前性。
整体指标均衡一致，不得出现指标瓶颈。
3、系统安全作为小型电视节目录制、传输系统，6CH高清EFP系统设备将承担大量的录制任务。
系统的设备选择和系统方案设计时应充分考虑到安全性。
在本方案的系统设计时重点考虑系统安全应急预案，从使用过程中的应急预案解决步骤以及系统设计的应急通道都进行了充分的考虑。
整体系统设计具有结构简单、操作迅速的完善应急方案；系统通道具有完善的互不影响的主、备通路，系统运行时均具有极高的可靠性，主、备份信道均具备严格的监控和管理手段。
4、扩展性、开放性根据节目制作流程特点并结合实际需要，系统设计中，保证系统功能清晰、简洁、扩展灵活。
对设备规模、机架、空间、监视器等作合理布置，周边设备按需购置。
不购设备机柜用盲板代替，保证今后扩展灵活、方便且布线规范。
整体系统采用开放的接口和技术，建立开放的模块化结构、统一性规格，可以方便地和其它转播系统和音频系统进行级联完成信号交换，配合完成转播任务。
5、灵活性、舒适性整体系统设备设计，使用灵活、操作直观简便、信号调度便捷、转换方便、维护管理简单易用。
高清演播室演区照度与摄像机的配合
高清演播室演区照度与摄像机的配合
高清演播室是一种专门用于制作高清电视节目的演播设施，其利用先进的高清摄像技
术和高质量的照明设备，来实现优质的图像拍摄和演播效果。
在高清演播室中，照度的设
置与摄像机的配合非常重要，直接关系到最终的拍摄效果和观众的视觉体验。
高清演播室需要保证适当的照度水平。
照度是指演播区内被照亮的光强度，它对摄像
机的拍摄效果有着直接的影响。
过高的照度会造成画面过曝，影响图像的细节和色彩还原；而过低的照度则会使图像过暗，产生噪点和画面模糊。
对于高清摄像机来说，一般推荐的
照度范围是1000-2000lux，也可以根据具体的拍摄要求进行调整。
高清演播室的照明设备应当与摄像机的参数相匹配。
现代的高清摄像机一般都具备自
动曝光和自动白平衡功能，可以根据环境的光线情况自动调整参数，以达到最佳的拍摄效果。
而照明设备的参数设置也应该与摄像机相配合，使得摄像机能够在适当的照度下获得
清晰、准确的图像。
照明设备的调整主要包括灯光的亮度、角度和色温等，应该根据拍摄
的需求来进行合理的设置。
高清演播室的照度还需要根据不同的拍摄区域进行调整。
在演播区的主视角位置，一
般需要设置适当的主光源来提供整体的照明效果，保证主体的清晰度和明亮度。
在背景、
副视角和特殊效果等区域，可以根据不同的氛围和场景来设置不同的照明效果，增强观众
的观感和视觉效果。
数字高清晰度电视演播室参数标准
数字高清晰度电视演播室参数标准一 、 高清晰度电视的定义高清晰度电视HDT系统设计的目标是 ：图像质量和声音质量比现行的电视广播高出一个档次，能让观众看到清晰鲜艳、生动逼真的画面和听到优美动听的环绕立体声的音响 ，增强电视的真实感，使观众有身临其境的感受，获得高度的精神享受。
在 CCIR报告中曾这样提出：高清晰度电视应使一个正常视力的观众在距离显示图像高 度约三倍距离处看到的图像质量达到和观看原始景物相同的感受。
高清晰度电视不仅在图像清晰度方面，还在屏幕的尺寸、宽高比和声音等方 面都有 改进。
根据人眼视觉特性和心理效应实验，对HDTV 的基 本参数提出了如下的要求：(1)提高 图像 的空 间分解力。
HDTV 在水平方向和垂直方 向上 的空 间分辨率应是普 通清晰度 电视的二倍，每帧图像行数不少于1000行。
(2)提高场频或帧频，应确保高亮度下图像不闪烁。
(3)提高图像的宽高比，画面高度比为16：9。
(4)展宽色域，提高电视色彩的感染力。
(5)HDTV应有高质量 的环绕立体声，至少有4路数字伴音通道，伴音带宽应达 20kHz。
二、数字高清晰度电视演播室参数标准和普通清晰度电视一样，高清晰度电视也有两种标准扫描格式 1l25／60／2：1和 1250／50／2：l。
世界广播联盟技术委员会1998年1月在东京举行的会议上，认为 HDTV节目制作在一些 国 家中已有多年的历史，HDTV节目制作的标准的参数应具有最大的通用性 ，在没有任何希望协调各国不同的传输技术的情况下，建议书以 “ITU—R BT．709建议《节目制作及国际间节目交换用HDT参数为依据，作为HDTV的节目制作和交换的一种国际标准。
ITU—R BT．709建议书中规定了节目制作及国际节目交换用HDTV参数值。
(1)每一有效行的有效像素数：1920。
(2)取样结构：正交结构。
(3)取样频率为 225MHz的整数倍 。
三、我国数字高清晰度电视演播室参数标准1．HDTV场频的选择目前在国际上的高清晰度电视标准中仍存在50Hz和60Hz两种场频。
XXX项目四讯道演播室方案说明_460
项目四讯道演播室系统方案目录一．概述 (2)二．系统介绍 (4)信号处理流程图 (4)设备选型 (5)系统设备清单—略（详参设备清单文件） (6)子系统说明 (6)系统安全说明 (8)系统流程图 (9)设备使用布局 (9)工作台布局 (10)三．核心设备说明 (11)信号处理制作核心 (11)操作界面及功能一览 (12)主要功能 (16)技术参数 (21)媒体管理核心P RO M AX P LATFORM (26)关键特性： (26)主要功能 (27)四．其它说明 (28)五．附一系统设计标准 (28)六．附二广电总局计量检测合格报告 (31)七．附三图集 (32)一．概述高清电视是数字电视的高端发展方向，高清晰度电视技术的不断成熟为广电行业的持续性发展注入了生机，国内的许多电视台已经开始将高清电视的梦想变成现实。
我们只有顺应技术发展的潮流，才有机会抢占未来电视发展的制高点。
但同时面对的困难是，高清演播室的建设是一项复杂的系统工程，它涉及设备投入、营运成本、技术培训、人员素质、市场需求等多方面的问题。
在电视市场竞争日益激烈的大环境下，为了在未来的高清电视节目生产中仍然走在前列，其重要阵地-高清演播室的建设显得尤为重要。
本方案旨在为高清晰度节目制作演播室的建设提供实际可行的方案，并使其成为广大电视台用户迈进高清领域的最佳切入方案。
本方案不同于目前电视台惯有的以传统观念和设备构建的复杂系统。
我们引入了一个高效成熟的演播室节目制作设备以及全新的操作方式，让我们的用户不必再依赖以往庞大臃肿的系统，不必再苦恼于繁琐的设备连接和复杂底层设置，不必再忍受冗长节目准备过程，不必再拘泥于低效单一的节目制作方式。
本方案将为用户搭建更加简约易用的平台，提供给用户稳定且同样安全的使用环境，让用户以更加高效、更加节省的方式来完成高清节目制作。
我们在方案设计方面，主要体现了以下特点：1、经济成本节省：信号标准完全达到广播级1080i/1080p的要求，但是经济成本却是传统高清演播室的三分之一不到，同样系统维护、升级也带来极大的方便和节省。
电视台智慧高清演播室设计方案
电视台智慧高清演播室设计方案一、设计目标随着科技的不断发展和人们对于高清影音的需求增加，电视台智慧高清演播室的设计迫切需要与时俱进。
本设计方案旨在打造一间智慧高清演播室，以提供高质量画面和声音，以及更高效的操作体验。
二、设计要点1.高质量的画面和声音：采用最先进的高清摄像设备和高保真音响系统，以确保画面和声音的清晰度和真实感。
同时，对于灯光的设计也要考虑到画面的亮度和色彩还原的需求。
2.空间布局的合理性：演播室应该具备足够的空间来容纳摄像设备、音响设备、灯光设备以及演播人员。
同时，布局上需要考虑到后期制作的工作流程，以提高工作效率。
3.操作界面的智能化：在演播室内设置智能化的操作界面，可以通过一键式操作实现多个设备的控制，提高操作的便捷性和效率。
4.数据和信号的高速传输：要求数据和信号的传输速度要快且稳定，以确保直播过程中不会出现画面卡顿或断流等现象。
5.安全保护措施：为了保护设备以及演播人员的安全，需要考虑到防火、防盗、防电压波动等安全措施的设计。
三、具体设计方案1.摄像设备及灯光设计：a.选择高像素的摄像机，以实现更高品质的画面捕捉。
b.使用可调节亮度和色温的灯光，以确保画面的亮度和色彩还原。
c.设置多个摄像机，并通过切换设备的方式实现多角度拍摄，提高节目制作的灵活性。
2.音响系统设计：a.选择品质高、保真度好的音响设备，以确保声音的还原度和音质的清晰度。
b.采用立体声技术，以提供更加真实和立体的音效。
c.安装适当数量和位置的音响设备，以确保全场声音的均匀性和立体感。
3.操作界面设计：a.设计一个智能化的操作台，集成各种设备的控制面板，以便演播人员可以通过一键式操作实现设备的控制。
b.可以在操作界面上显示各种设备的状态，提供实时监控和预警功能。
c.在操作界面上设置数位化控制屏幕，可以通过手指触控进行各种操作。
4.数据和信号传输设计：a.采用高速传输技术，如光纤、千兆以太网等，以确保数据和信号的快速传输和稳定性。
松下 AJ-PD500 MC P2 高清演播室编辑机 说明书
AJ- MC P2高清演播室编辑机满足从母带制作用高清画质到低码率需求的AVC-ULTRA※1支持网络解决方案、新媒体microP2存储卡提供高清画质+低成本工作流程的半机架P2高清演播室编辑机P2高清演播室编辑机AJ-PD500在支持网络时代工作流的同时，还配备了可与以往播放设备相连接的接口。
AJ-PD500首次配备microP2卡槽，有助于大幅度削减媒体成本。
也配备了传统的P2卡槽。
支持AVC-ULTRA※1的记录编解码器，除了AVC-lntra100/50之外，第一次内置了AVC-LongG，在保持高清画质的同时，还可以在低比特率（50/25/12※2/6※2Mbps）下使用。
通过更低速率的AVC-Proxy摄录，支持※2通过网络的预览、元数据输入、编辑播放列表。
AJ-PD500同时支持DVCPRO、HD/DVCPRO50/DVCPRO/DV记录，还可以通过扩展选购功能支持记录接近于未压缩的高清画质、音质的AVC-lntra 200编解码※2、播放※2 ※3AVCHD。
在3U半机架尺寸上配备了包括LAN、USB3.0（HOST）、并行远程、RS-422A的各种功能用接口，再加上JOG/SHTL/MENU表盘和大型键的易操作性、同时支持AC/DC双电源等特点，该编辑机可以从容应对从室外拍摄到转播车视频制作的需要，在广范围的视频领域中展示很高的操作性。
※1. AVC-ULTRA是松下公司提供的专业视频编解码系统的总称。
AJ-PD500不支持AVC-ULTRA中包含的所有格式。
※2. 预计最近发售。
※3. 需要选购件AVCHD编码器板AJ-YCX500MC。
DCF技术的使用已获得Multi-Format公司的许可。
12首次标配对应AVC-ULTRA 世界上首次可以根据从母带处理到流畅发送的不同阶段，选择适合相应用途的画质及码率，使用帧间压缩方式，以低码率实现高画质的高清拍摄。
可以在现场进行无线以及网络传送。
上视纪实频道虚拟高清演播室灯光改造方案设计说明
上视纪实频道虚拟高清演播室灯光改造方案设计说明一、综述纪实频道高清虚拟演播室，将在现有演播室空间（10）内，构建一个型抠像绿箱（义义），在绿箱中心设置一个中央演播区（m2）,主要服务于纪实频道深度纪实类节目、嘉宾访谈类节目、历史文化类节目，计八档日播和周播栏目的录制和新节目的研发。
因此本灯光项目定位于能够承担纪实频道各类高清虚拟节目的录制功能，满足多场次、多场景节目录制中，应用便捷、操作安全、快速切换的灯光布置。
地面至灯栅层垂直空间高度拆除原地板后，自提升式吊杆高度约0.米8（含自身高度及防冲顶安全距离），除去灯具自身高度约0.米4，整个演播室可用空间高度为4.米5左右。
1.1-光系统设计依据GY5045—2006《电视演播室灯光系统设计规范》GBJ54-83《低压配电装置及线路设计规范》GB1573-1995《电子调光设备无线电骚扰特性限值及测量方法》GB50016-2006《建筑设计防火规范》B50052-95《供配电系统设计规范》B50054-95《低压供配电装置及线路设计规范》B50217-94《电力工程电缆设计规范》0.14-2000《通风式灯具安全要求》0.15-2000《舞台灯光、电视、电影、及摄影场所（室内外）用灯具安全要求》GB/T18380.3《成束电缆的燃烧试验方法》中规定的B类GB/T3956《电缆的导体》JB8734《铜芯聚氯乙烯绝缘聚氯乙烯护套安装软件电缆》1.灯2光设计指标演播室平均白光照度：三0显色指数：a5演播室常规灯色温为土0二、灯光系统方案介绍：2.灯1光系统设计方案优势：采用分布式现场总线（工业总线）控制方式，实时性强，运行可靠，可实现单控、组控及程控，可快速的切换场景，便于节目场景的调换。
采用自提升式吊杆，仅占用高度（含自身高度及防冲顶安全距离），大大节省垂直空间高度，适合16：9高清全景拍摄、移动吊臂近距离拍摄。
注：地面至灯栅层垂直空间高度拆除原地板后，吊臂最大移动空间高度。
4K超高清演播室的设计与应用
4K超高清演播室的设计与应用吴挺毅(温州市广播电视传媒集团，浙江温州325000)0引言伴随着技术的开发与应用，4K超高清节目制播逐渐成为广播电视媒体发展的趋势。
《广播电视和网络视听“十四五”科技发展规划》提到，截至2023年底，全国广播、电视综合人口覆盖率达到99.38%和99.59%,全国直播卫星户户通用户1.47亿户，全国有线电视实际用户2.07亿户,全国已有高清(HighDefinition,HD)电视频道750个,4K超高清频道6个，全国有线电视高清用户超过1亿户［1］。
这组数据表明，我国在4K超高清节目制播方面尚处于初级阶段，在数量和范围等方面都存在一定的局限性。
鉴于4K超高清节目制播技术的逐步成熟，广播电视媒体尤其是地方广播电视媒体开展4K超高清节目直播实践，已然成为趋势和要求。
正因如此，规划中明确了到“十四五”末，全国地市级以上广播电视台基本实现高清播出，省级以上广播电视台基本具备超高清制播能力的目标。
对于地方广播电视媒体而言，4K超高清节目制播的重点和难点在于4K超高清演播室的设计与应用。
解决了超高清演播室建设的问题，就相当于完成了节目制播的关键性任务。
14K超高清演播室的设计方案4K超高清演播室是在通盘考虑电视节目制作流程的基础上，将各个环节流程划分为若干个有机组成单元，并在各单元系统的核心设备切换台设置足够多的输入输出路数，预留功能完备的接口板，便于后期的升级、扩展和级联使用。
在演播室系统的整体设计上，遵循简单易懂、方便灵活、易于操作的原则。
总体来看，4K超高清演播室主要由视频制作系统、视频制作支持系统以及其他周边系统三个单元构成⑵。
1.1视频制作系统视频制作系统是4K超高清电视节目制作的关键系统，主要由摄像系统、信号切换与调度系统、大屏互动展示系统、超高清非编系统以及收录系统等五个部分组成。
1.1.1摄像系统摄像系统包括摄像机及控制单元、镜头、支撑系统等摄像类部件和系统，是电视节目要素获取的主要依托。
高清演播室建设方案
高清演播室建设方案高清演播室建设方案目录概述 (1)用户需求分析 (1)设计思想 (2)配置方案 (4)演播灯光 (7)采编设备 (8)3D模拟布置图 (12)实景背景 (13)演播室效果图 (15)结束语 (16)概述随着现代化校园的发展，校园现阶段中电视台承载着传播信息的一个重要的载体。
电视台的设立离不开演播编辑器材，传统演播室的工作流程中，场景需要实际搭建，在实景制作、不同栏目之间的实景更换、实景修改等方面都存在着很大的局限性。
一方面很难制作出非常具有奇思妙想的场景，另一方面是工作量增加、材料浪费严重、工作效率降低、不利于消防安全等。
因此现在很多用户在设计演播室方案时，都愈来愈多的把虚拟演播室的设计方案提到议事日程上来了。
随着时代的发展高清虚拟演播成为现代新闻编制制作的重要一环。
非线性技术的日益发展，制作电视节目时对视频工作站的应用也越来越多。
但是使用工作站时遇到的一个比较普遍的问题就是操作人员习惯于传统编辑制作机房中编辑机和切换台的操作，而不习惯于计算机的鼠标键盘操作。
如何能将这两种操作方式结合起来，能够让电视台制作人员以最快的速度熟悉和掌握系统的使用手段，也是设计方案时应该考虑的问题。
我们这套虚拟演播室系统完全按照贵台虚拟演播室建设要求设计完成。
基于这款配置精良的系统，可以完全不受空间和条件的拘束，制作任意风格的栏目、片头及电视宣传片等的节目。
用户需求分析新闻播报，视频形式及时传达党的路线方针政策和上级指示精神，播报传达军区党委、首长、机关和部队重要新闻。
基层新闻采访、优秀军人事件展示纪实宣传。
视频编播、采集视频资料，编辑影视作品，遴选优秀政治教育课件。
图文制作、承揽军区图像编辑、影视片编辑、展板制作。
嘉宾访谈、紧贴国际、国内、军队热点问题，聘请专家、学者及时解难答疑，采访先进典型等。
虚拟演播室系统除了实现传统演播室中的所有功能之外，还应具备以下特点：系统应能满足同一场景中多个不同虚拟物件设计不同层次的遮挡，实现多层次的演播室效果；系统对演播室场地的需求应该尽量少，利用一套系统应能制作出多个不同风格的栏目，- 1 -。
演播室的设计说明
该80平方米演播室系小型演播室，灯光系统采用传统三点式布光和新型冷热光源环型布光相结合方式。
结合贵单位演播室具体情况和要求，将新闻景区和访谈景区相结合，提高有效面积的综合利用率，达到美观实用，效果突出，且不虚耗资金的功效。
整体灯光采用可移动式轨道安装，所有灯光均可前后左右移动。
现设计功能可满足1-2人新闻和2-3人访谈性节目的灯光需求。
声学装修结合该演播室的实际情况，采用立体吸音浮箱结构，使该演播室声学装修声场效果达到最佳，整体观感达到最佳。
本设计方案遵照中华人民共和国广播电视总局颁布的《电视演播室灯光系统设计规范》的数据要求并结合该演播室实际情况而设计的。
一、设计方案二、演播室灯光的有关技术参数一设计方案1、幕布：采用蓝色环型阻燃幕布做为背景幕布，即可做新闻口播，又可做访谈节目时使用，使录制节目更方便。
并且光布均匀、光比适中，没有阴影。
2、整体灯光系统采用滑动轨道系统并配置恒力铰链，整体灯光系统可左右前后自由移动，部分地区灯具可上下移动，使调光更灵活方便。
因考虑房间的宽度较宽，所以配置四根固定轨，使调光灵活方便并且以后可自由升级。
3、采用环型布光法，其照度均匀，无明显交叉阴影和眩光，且发光面积大，使轮廓明显，画面有纵深感，人物立体感强，画面清晰自然，色彩绚丽。
4、背景光：采用4X36W三基色冷光灯做背景灯，将幕布均匀照亮，光效细腻，没有明显交叉阴影。
5、逆光：采用6×36w三基色冷光灯做逆光，使轮廓明显突出，人物更丰富自然，且立体感强。
6、主光：主持人前用6×36w三基色冷光灯做主光，使主持人面部光线均匀，画面清晰自然。
并配置1。
5m恒力铰链，使调光更灵活方便。
7、侧付光：主持人左右各用4×36w三基色冷光灯做侧付光，以柔化主光照不到的死角、阴角并柔化主持人颈部阴影。
从整体布光来说，背景、轮廓光强，使画面有纵深感，背景照度均无明显交叉阴影，利于节目制作，中心照度均匀，符合演播室的标准。
电视台演播室技术手册
电视台演播室技术手册一、简介电视台演播室是电视台的重要组成部分，也是电视节目制作的核心环节。
演播室技术手册是为了规范演播室使用和管理而编制的指导性文件。
本手册包括了演播室的技术规范、设备操作流程、常见故障及排除方法等方面的内容，旨在使演播室操作顺畅、设备运行稳定，提高电视节目制作的质量和效率。
二、技术规范1.演播室环境演播室的环境应该保持安静、干净、整洁，空气流通，温湿度适宜，如有灰尘和异味，应及时清理和处理。
2.灯光演播室的灯光应该光线柔和、分布均匀，色温调整适宜，且不应该显得刺眼。
在使用灯光时，要特别注意安全，避免发生触电、火灾等情况。
3.声音演播室的声音要清晰、自然，音量适中，声音稳定，不应该出现噪音、啸叫等问题。
在使用麦克风和音响设备时，要保持距离适当，调整好音量，以免出现回声、啸叫等问题，影响观众体验。
4.画面演播室的摄像机和显示器要保持清晰、稳定、逼真，以达到最佳的观看效果。
在使用摄像机和显示器时，要关注设备的定位、调整和维护，避免出现画面歪斜、闪烁等问题。
5.电缆与接口演播室的电缆和接口要连接准确、稳定，接口松动和线路短路等问题应及时排除，以保证信号传输的稳定性和可靠性。
三、设备操作流程演播室设备操作流程包括以下几个方面。
1.打开设备按照设备操作步骤，依次打开摄像机、音响、显示器等设备。
2.设备配置根据需要，对设备进行配置，如设置画面大小、声音音量等。
3.设备操作对各种设备进行操作，如摄像机拍摄、音响演奏等。
4.设备关机在使用完毕后，要按照操作步骤，依次关闭设备，以保护设备，并节省电源。
四、常见故障及排除方法1.画面出现抖动可能是电缆接口松动或者摄像机稳定器不良造成的，应检查和维修相应设备并重新调整设备，以保持信号稳定和画面清晰。
2.声音出现杂音可能是音响设备接口不良或者麦克风位置不对造成的，应检查和维修相应设备并重新调整设备，以保持声音稳定和清晰。
3.灯光闪烁可能是电压不稳定或者灯泡松动造成的，应检查并维修相应设备，并教育操作人员正确使用设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

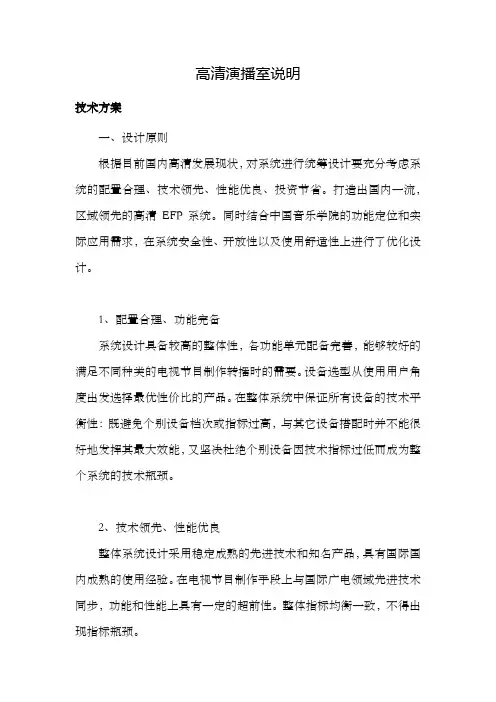

高清演播室说明技术方案一、设计原则根据目前国高清发展现状，对系统进行统筹设计要充分考虑系统的配置合理、技术领先、性能优良、投资节省。
打造出国一流，区域领先的高清EFP系统。
同时结合中国音乐学院的功能定位和实际应用需求，在系统安全性、开放性以及使用舒适性上进行了优化设计。
1、配置合理、功能完备系统设计具备较高的整体性，各功能单元配备完善，能够较好的满足不同种类的电视节目制作转播时的需要。
设备选型从使用用户角度出发选择最优性价比的产品。
在整体系统中保证所有设备的技术平衡性：既避免个别设备档次或指标过高，与其它设备搭配时并不能很好地发挥其最大效能，又坚决杜绝个别设备因技术指标过低而成为整个系统的技术瓶颈。
2、技术领先、性能优良整体系统设计采用稳定成熟的先进技术和知名产品，具有国际国成熟的使用经验。
在电视节目制作手段上与国际广电领域先进技术同步，功能和性能上具有一定的超前性。
整体指标均衡一致，不得出现指标瓶颈。
3、系统安全作为小型电视节目录制、传输系统，6CH高清EFP系统设备将承担大量的录制任务。
系统的设备选择和系统方案设计时应充分考虑到安全性。
在本方案的系统设计时重点考虑系统安全应急预案，从使用过程中的应急预案解决步骤以及系统设计的应急通道都进行了充分的考虑。
整体系统设计具有结构简单、操作迅速的完善应急方案；系统通道具有完善的互不影响的主、备通路，系统运行时均具有极高的可靠性，主、备份信道均具备严格的监控和管理手段。
4、扩展性、开放性根据节目制作流程特点并结合实际需要，系统设计中，保证系统功能清晰、简洁、扩展灵活。
对设备规模、机架、空间、监视器等作合理布置，周边设备按需购置。
不购设备机柜用盲板代替，保证今后扩展灵活、方便且布线规。
整体系统采用开放的接口和技术，建立开放的模块化结构、统一性规格，可以方便地和其它转播系统和音频系统进行级联完成信号交换，配合完成转播任务。
5、灵活性、舒适性整体系统设备设计，使用灵活、操作直观简便、信号调度便捷、转换方便、维护管理简单易用。
设备摆放、布局结合实际需求与使用者舒适化需求，在各工位设立常用临时通讯、信号接口。
努力创造一个能够长时间工作的舒适环境。
二、系统性能阐述1、视频系统本演播视频系统主要由视频切换台、摄像机、虚拟演播室、监视、同步、通话以及周边设备等构成。
1．1、切换系统切换台是视频系统的核心，在这个核心环节上，要分离出高清、标清两种信号，从而构建一个高/标清兼容的演播室系统。
系统选择的是高/标清兼容切换的方式。
这种方式下，切换台同时具备高清、标清两路信号通道，通过设置进行制作，在通道输入端可以输入高清、标清两种信号，因此不需要再加入上变换，在输出端仍需加入下变换。
高、标清信号能同时接入系统，操作简单。
系统选用了松下高标清多格式切换台，型号为AV-HS450MC，1级M/E，20路输入，5路输出，稳定性好，操控简便，主机、面板均配备双电源。
同时切换系统为双切换设计。
1.2、演播室摄像机摄像机是主要信号源，对于演播室用摄像机，主要考虑CCD分解力、数字量化和数字信号处理、灵敏度、分解力、调制深度等技术指标。
系统选用了6台日本PANASONIC（松下）第三代高清摄像机AK-HC2500MC，该摄像机采用220万像素IT CCD，灵敏度可达到F11（3200K色温、2000lux照度拍摄发射率为89.9%的灰度卡），信噪比60dB。
在CCD采用单通道驱动方式，从而可以实现高清摄像机独有的空间偏置技术，将绿色CCD水平平移至与红色、蓝色CCD相差半个像素的位置，使摄像机的分辨率大大提高，达到目前最高的1100电视线分辨率，同时实测调制度也远大于45%。
采用16比特A/D变换，第三代DSP电路38比特的数字处理，使画面的暗部和高亮度部分得到逼真再现，动态围达到600%。
在色彩方面，采用了12矢量点可调功能，可以单独调整12个矢量点的色度和饱和度。
2、监视器和波型监视器考虑到EFP系统导播设备操作空间和显示方式的灵活设定，我们确立了单屏监看与画面分割监看相结合的设计思想。
（1）技监技监设备在本系统中推荐使用松下公司生产制造的21英寸广播级高清液晶监视器。
在系统设计中，通过切换台AUX技监设备。
技术区操作人员可以进行光圈跟随并对每个机位信号质量进行监看。
（2）导播区信号监看导播区信号监看采用2台松下公司的50吋高清LCD监视器作主监和预监。
3、视频周边系统中周边设备使用HARRIS公司的模块化周边信号处理设备。
所有选择的周边设备带控制接口和开放软件控制协议。
周边板卡共承载于1只视频周边机箱，机箱配备双电源。
完成系统所需的全部加解嵌、分配等功能。
4、同步系统同步系统是演播室设备正常运行的重要保障。
在同步机的选择上，选用了LEADER公司的1台LT4600型主备同步信号发生器。
然后使用周边板卡分出多路同步信号,为整个系统提供稳定的同步信号。
5、通话系统本项目的通话系统主要是为了实现节目现场制作过程中导演、摄像、主持人等各方面的及时联络和沟通，是现场节目制作的通信指挥中心。
通话方案设计根据实用性、经济性、可靠性、灵活性和可扩展性的原则，结合通话系统技术发展趋势，采用基于数字通话的方法设计。
系统选用的是美国Clear-Com的有线部通话系统，配备有1个MS-702的2通道主站，1个IF4W4摄像机接口和1套PTX-2 IFB无线发射机。
MS-702主站的2个音频通道中，一路送给IF4W-4四线转换器，将通话信号转换后连接到摄像机基站INTERCOM口，用来传送和接收声音信号，摄像师在摄像机适配器上接上对讲耳机就可以完成和导演的对讲沟通；一路送到PTX-2 IFB无线发射机，播音员/主持人使用PRC-2无线接收机接受导演调度。
6、音频系统由于演播室中的话筒种类与音源较多,有界面话筒、吸顶话筒、无线话筒等音源，所以设计了48路数字调音台。
并有AES的输入输出，配合系统中的嵌入设备使用。
三、技术指标定位和设计依据ITU-R BT.601数字电视编码标准。
SMPTE 10 比特4:2:2分量使用的串行数字接口SDI,及工作在4：2:2 601推荐级别下的625行（Scan lines）电视数字分量，即SMPTE 125M规定的数据电气接口标准。
ITU-R BT.656-4(eqv. GB/T 17953-2000)工作在4:2:2 601推荐级别下的625行电视数字分量，即SMPTE 125M 及EBU Tech 3267 规定的数据电气接口标准。
ITU-R BT.711 供分量数字演播室使用的同步基准信号。
SMPTE RP 168 为实现同步视频切换，关于场消隐切换点的规定。
AES3供数字伴音工程线性表示的数字伴音数据的串行传输格式。
AES11 供数字伴音工程在演播中使用的数字伴音设备的同步格式。
压缩视频信号的4:2:2及规。
ITU-R BT.624对模拟符合输出监视的规定，及SMPTE170M规定的数据电气接口标准.MPEG-2视频标准在数字（高清晰度）电视广播中的实施准则（征求意见稿）MPEG-2系统标准在数字（高清晰度）电视广播中的实施准则（征求意见稿）GB/T 17975.1-2000 信息技术运动图象及其伴音信号的通用编码第1部分：系统GB/T 17975.2-2000 信息技术—运动图象及其伴音信号的通用编码第2部分：视频GB/T 17975.3-2000 信息技术—运动图象及其伴音信号的通用编码第2部分：音频GY/T 212-2005 标准清晰度数字电视编码器、解码器技术要求和测量方法四、部分设备介绍AK-HC2500MC产品特点•2/3 英寸220 万CCD•先进的38比特DSP和16比特A/D转换•光纤传输•舒适的操作，仅重3.7KG(仅机身)•AK-HC2500MC：TAJIMI接口模式•AK-HC2500MC：LEMO接口模式•高灵敏度/ 低噪点/ 低垂直拖尾的3CCD•可切换50Hz/59.94Hz•数字扩展（×2 倍率）•DRS（动态围扩展）功能•新开发的16 bit A/D 转换和38 bit 处理的高性能DSP •CAC( 色散矫正补偿) 功能•FILM REC 伽玛、反向扫描功能•其它先进的数字功能高灵敏度/ 低噪点/ 低垂直拖尾的3CCD搭载的新型2/3 英寸220 万像素的3CCD，实现了在同等级别摄像机中最高的标准灵敏度F12（50Hz 时）。
而且，高达60dB 的 S/N 创造了低噪点和低垂直拖尾的高画质影像。
本CCD 采用了Panasonic 独立开发的单通道传输和像素偏置技术，实现了高频信号调制频率的提高，提高了图像的高分辨率，并且降低了摩尔干扰。
新开发的16 bit A/D 转换和38 bit 处理的高性能DSP使用74 MHz 采样和16 bit A/D 转换来进行高清图像的数字化。
使用38 bit DSP 来进行图像处理，实现了非常细腻和高品质的高清图像。
可切换50Hz/59.94Hz支持1080/59.94i 以及1080/50i 的高清拍摄切换，满足全球围的制作需求。
CAC( 色散矫正补偿) 功能该功能可以通过摄像机的处理来自动矫正由镜头本身引起的无法修正的色差等匹配误差，并使周边图像的颜色渗透值尽可能减小。
※1 ：使用可能支持CAC 镜头时。
数字扩展（×2 倍率）使用数字信号处理线路使图像扩大2 倍，即使使用低倍率的镜头，也可以实现强大的拍摄功能。
高清图像将保持原始的分辨感，但是不会产生像镜头扩展镜一样的光通量缩小。
FILM REC 伽玛、反向扫描功能在DSP 线路上置了多种可选择的伽玛模式。
而且还配备了“VARICAM”系列中可以拍摄电影风格的Film REC 模式。
在使用佳能公司/ 安琴公司的HD 镜头适配器时，本摄像机可以对颠倒的图像进行反向扫描，以进行正常拍摄，另外，HC2500 还支持多种电影用的镜头。
DRS（动态围扩展）功能可以控制暗区过黑、亮区过曝的DRS 功能，对图像中的各个相邻像素点的对比度进行推算，并实时通过相应的伽玛曲线和拐点斜率进行调整。
特别是在有暗部、亮部和中间色调混合的场景中， DRS 能够很好的实现各色调的平衡表现。
图像从视觉上来看，可以得到非常宽的动态围。
其它先进的数字功能•可以选择EBU 或者NTSC 的色彩矩阵。
•12 轴色彩补正、细节、肤色细节、矩阵调整等功能。
•可以设定两套肤色细节的调节功能。
•可以调整杂散光和黑白斑，并以镜头文件的方式进行保存（最多可以保存32 个）。
•可以在SD 存储卡上保存包括VF 设定等的摄像机自身功能设定的文件。
SD 卡还可以用于固件升级。
供电12 V DC ( 外部供电时)190 V DC ( 连接CCU 时)功耗25 W ( 外部供电时, 仅摄像机)53 W ( 外部供电时、连接所有配件的状态下，各输出接口最大供应时的功耗)60 W ( 连接CCU 时、连接所有配件的状态下，各输出接口最大供应时的功耗)操作温度–10℃～ 45℃ 0℃以下时，需要预热存储温度–20℃～ 60℃操作湿度10 % ～ 85 % ( 无结露)重量大约 3.7 kg尺寸(W x H x D) 135 mm x 260 mm x 367.5 mm 不包括凸起部分图像元件2/3 寸220 万像素IT , CCD x 3摄像方式GBR 摄像方式光学系统f/1.4 棱镜系统光学滤色镜ND: Clear, 1/4, 1/16, 1/64镜头接口2/3 英寸卡口型输出标准SMPTE 292M灵敏度F11 (59.94 Hz) F12 (50 Hz)水平分解力1100 电视线S/N 60 dB 或更高水平频率33.716 kHz, 1125 线/ 帧 (59.94 Hz)28.125 kHz, 1125 线/ 帧 (50 Hz)垂直频率59.94Hz 或50Hz、隔行扫描麦克风输入–60 dBu ～ 4 dBu (XLR 3- 针母 x 2)通过摄像机菜单进行增益选择通话XLR 5- 针母口 x 1输入: -60 dBu ～ -20 dBu输出: 最大100 mWHD SDI 输出BNC x 2 (HD SDI 1/HD SDI 2)高清信号 = 0.8 V [p-p], 75 ΩHD SDI 可以输出通常的信号，也可以切换为VF 或RET 信号。
