除盐水装置

合集下载

操作培训-除盐水装置

操作培训-除盐水装置

设备介绍
1 机械过滤器
设备介绍
2 活性炭过滤器
活性碳过滤器是利用粒状活性碳的吸附机理来吸 附水中的有机物和余氯,还可以去除胶体渣、铁化物、 悬浮物,降低色度、浊度,保证后系统的正常运行, 延长反渗透膜的使用寿命。
设备介绍
3 反渗透装置 反渗透是一种借助于选择透过(半透过)
性膜的功能以压力为推动力的膜分离技术,当 系统中所加的压力大于进水溶液渗透压时,水 分子不断地透过膜,经过产水流道流入中心管, 然后在一端流出水中的杂质,如离子、有机物、 细菌、病毒等, 被截留在膜的进水侧, 然后在浓水出水端流出, 从而达到分离净化目的。
活性碳过滤器压差增加 MPa <0.07 保安过滤器压差增加 MPa
控制指标 0.2~0.4
<0.05 <0.07
RO各段间的压差 MPa <0.2
EDI进水口压力
比浓水出口压力高
EDI膜堆的工作压力 MPa 0.2~0.7
MPa 0.01~0.03
设备介绍
1 机械过滤器
机械过滤器是利用石英砂滤料去除原水中的悬浮 物,属于普通快滤设备。含有悬浮物颗粒的水在原水 管道与絮凝剂、助凝剂充分混合,使水中形成胶体颗 粒的双电层被压缩。当胶体颗粒流过机械过滤器的滤 料层时,滤料缝隙对悬浮物起筛滤作用使悬浮物易于 截留在滤料表面。当在滤料表层截留了一定量的污物 形成滤膜,随时间推移过滤器的前后压差将会很快升 高,直至失效。此时需要利用逆向水流反洗滤料,使 过滤器内石英砂层悬浮松动,从而使粘附于石英砂表 面的截留物剥离并被水流带走,恢复过滤功能。
设备介绍
3 电去离子(EDI)系统
电去离子(EDI)系统主要是在直流电场的作用下, 通过隔板的水中电介质离子发生定向移动,利用交换 膜对离子的选择透过作用来对水质进行提纯的一种科 学的水处理技术。电渗析器的一对电极之间,通常由 阴膜,阳膜和隔板(甲、乙)多组交替排列,构成浓室 和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。 淡室水中阳离子向负极迁移透过阳膜,被浓室中的阴 膜截留;水中阴离子向正极方向迁移阴膜,被浓室中的 阳膜截留,这样通过淡室的水中离子数逐渐减少,成 为淡水,而浓室的水中,由于浓室的阴阳离子不断涌 进,电介质离子浓度不断升高,而成为浓水,从而达 到淡化、提纯、浓缩或精制的目的。

除盐水装置

除盐水装置

除盐水处理系统装置(超滤、反渗透、混床)规程一、总则1、本规程适用于泰兴超辰化工有限公司100m3/h除盐水处理系统装置的使用与维护。

2、本装置由超滤装置、反渗透装置(RO装置)、混床组成。

3、主要参数。

(1)锅炉补给水处理系统水源为主体工程的生产水,原水浊度<5NTU;(2)出水指标:①反渗透出水:电导率<5μs/cm,pH=7±0.5;②混床出水:电导率<5μs/cm,pH=6~7.5。

(3)产水能力:水处理产水能力为100m3/h。

4、装置运行方式为24小时连续运行。

5、装置控制方式为采用DCS全自动控制。

二、超滤装置1、本装置包括加药系统(米顿罗计量泵)、换热器(186m3/h)、自清洗过滤器(精度≤100μm)、超滤(加压膜分离)等。

2、试运行。

新膜初次投运需按如下步骤将膜元件中的保护药剂冲洗干净:(1)打开下排阀FV77107,确保无产水的情况下冲洗5分钟。

同时要进行有效的排气,以避免膜中的空气造成膜丝的破损;(2)降低进水流量,打开产水侧阀门。

开始过滤,调节产水通量至20L/m2.h,过滤15分钟;(3)反冲洗30秒,调节反冲洗通量至50L/m2.h;(4)开始过滤,调节产水通量至30L/m2.h,系统过滤15分钟;(5)回洗30秒,调节反冲洗通量至50L/m2.h;(6)开始过滤,调节产水通量至50L/m2.h,系统过滤15分钟;(7)回洗30秒,调节反冲洗通量至100L/m2.h;(8)开始过滤,调节产水通量至50L/m2.h,系统过滤15分钟;(9)使用100ppm的活性氯(NaOCI)进行维护性清洗(EFM);清洗水箱配药后将超滤系统排空,用计量泵将配置好的药液打入超滤系统,循环浸泡50min,汽洗1min,循环过滤3min,反洗用时2min,然后排放药液;(10)开始过滤,调节产水通量至设计通量50L/m2.h,系统过滤30分钟;(11)反冲洗30秒,调节反冲洗通量至设计通量100L/m2.h。

除盐水系统

除盐水系统

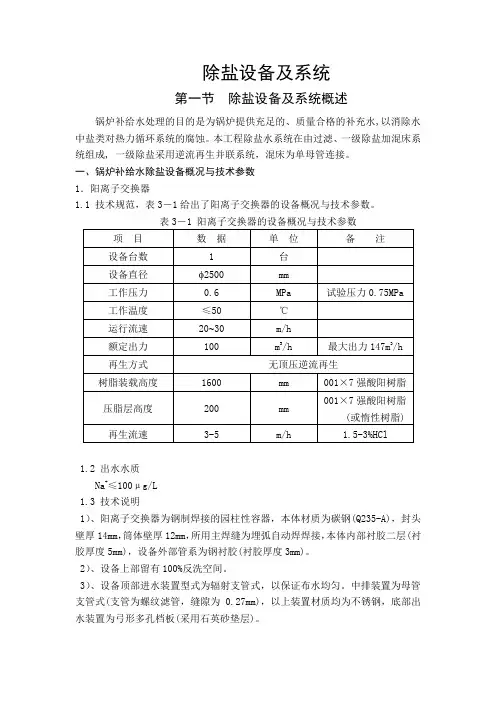

除盐设备及系统第一节除盐设备及系统概述锅炉补给水处理的目的是为锅炉提供充足的、质量合格的补充水,以消除水中盐类对热力循环系统的腐蚀。

本工程除盐水系统在由过滤、一级除盐加混床系统组成, 一级除盐采用逆流再生并联系统,混床为单母管连接。

一、锅炉补给水除盐设备概况与技术参数1.阳离子交换器1.1 技术规范,表3-1给出了阳离子交换器的设备概况与技术参数。

1.2 出水水质Na+≤100μg/L1.3 技术说明1)、阳离子交换器为钢制焊接的园柱性容器,本体材质为碳钢(Q235-A),封头壁厚14mm,筒体壁厚12mm,所用主焊缝为埋弧自动焊焊接,本体内部衬胶二层(衬胶厚度5mm),设备外部管系为钢衬胶(衬胶厚度3mm)。

2)、设备上部留有100%反洗空间。

3)、设备顶部进水装置型式为辐射支管式,以保证布水均匀。

中排装置为母管支管式(支管为螺纹滤管,缝隙为0.27mm),以上装置材质均为不锈钢,底部出水装置为弓形多孔档板(采用石英砂垫层)。

4)、设备本体上设侧人孔、底部人孔各一个。

窥视孔三个,窥视孔分别布置在:树脂界面一个,膨胀高度二个(对开)。

5)、进出水管各设一套测压装置,材料为耐酸不锈钢,压力表为耐腐蚀压力表,量程为0-1.0MPa。

同时配耐腐蚀取样阀二支,取样水槽一个。

6)、设备本体接口及外部管系均为法兰连接。

2.除二氧化碳器2.1 技术规范表3-2给出了除二氧化碳器的设备概况与技术参数。

2.2 出水水质≤5mg/l (环境温度>20℃)CO22.3 技术说明1)、除二氧化碳器为钢制焊接的园柱性容器,本体材质为碳钢(Q235-A),筒体壁厚8mm,所用主焊缝为埋弧自动焊焊接,本体内部衬胶二层(衬胶厚度5mm),设备外部管系为钢衬胶(衬胶厚度3mm)。

2)、设备本体设侧人孔两个。

3)、设备顶部进水分配装置型式为支母管式,以保证布水均匀,材质为PVC,底部出水装置为锥斗形。

4)、设备配收水器、水封及风机。

浅除盐水装置的运行小结

浅除盐水装置的运行小结

阴床脱 除氯根 、 酸根 等 阴离子 , 除阴 阳离子 以 硫 脱 后 的除盐水 进 入脱 碳 器 , 气 提风 机 鼓 空 气 脱 除 经
二 氧化碳后 进 入除 盐 水 水箱 , 由除 盐 水 泵送 往 再
( )工艺 原 因造成锅 炉腐蚀 与结 垢 。 自从脱 1
下工 序 ( 变换 岗位及其 它 用低 压 软 水 岗位 ) 回水 , 回到 热软水 罐 , 由热 软 水 泵送 锅 炉 及 其 它 用高 再
( 东省肥城 市 华 美热 电有 限公 司 山
2 l0 杨 勇) 76 0 浅除 盐水装 置的运 行小 结
仅为 10~18m 其 余 部 分厚 度 正 常。观 察爆 . . m, 裂 口周 围 : 壁 、 外 内壁都 有 严 重 的脱碳 层 , 已失去 金 属光 泽 , 壁脱 碳 层 厚度 约 15m 内壁 脱碳 外 . m,
压软 水 的岗位 。
2 出现 的问题
盐水运行后水质调整上存在严重不足 : 向下工 ① 序送的凉软水 p H值偏低 , 只有 5 6 没有加氨水 ~, 调整 到指 标 8 5~9 2 造 成 管 道 设 备 腐 蚀 , 锅 . ., 进 炉软 水 中的 F¨ 、e 铁离 子 含 量 比正 常情 况 下 e F“
容 易熄火 。 ( 东省肥 城 市 阿斯 德化 工有 限公 司 山
2 l0 张建 军 ) 760
检修时打开饱和塔 , 原来是管道 以及饱和塔液体 分布器腐蚀的氧化铁锈附着在填料上致使填料堵
塞 , 成 了非连续性 带 液 。 造 ( )锅 炉 出现 爆 管 。公 司 3锅 炉 的型 号 是 2
后 ( H= p 3左 右 ) 再经 装 有 弱碱 性 特 种 阴树 脂 的 ,
有 潮解 现象 , 且 表 面有 白色 颗 粒析 出。把 锅炉 并 管取 样进 行化 学成 分分析 , 结果 符合 国家标准 , 管 子 材质 没有 问题 , 析 造成 这 种 情 况 的原 因 有可 分

除盐装置工作流程

除盐装置工作流程

除盐装置工作流程
一、准备工作
1.检查设备状态
(1)确保除盐设备各部件完好无损(2)检查供水管道和电源连接情况
2.准备原料
(1)确保除盐原料充足
(2)对原料进行必要的预处理
二、启动设备
1.打开电源
(1)启动除盐设备主控制系统
(2)监测设备启动情况和参数
2.启动水源
(1)打开供水管道阀门
(2)确保水源正常流入除盐设备
三、运行除盐过程
1.预处理阶段
(1)将原料加入预处理装置
(2)进行预处理反应或过滤
2.分离阶段
(1)将处理后的水与盐分离
(2)确保分离效果达到要求
四、控制调整
1.监测水质
(1)使用水质检测设备监测处理后水质(2)确保水质符合相关标准
2.调整操作参数
(1)根据水质监测结果调整操作参数(2)确保除盐效率和水质稳定性
五、停机与清洗
1.停止供水
(1)关闭供水管道阀门
(2)确保设备停止水源输入
2.停止设备
(1)关闭除盐设备主控制系统
(2)完成设备停机操作
3.清洗设备
(1)使用清洗剂对除盐设备进行清洗(2)冲洗除盐装置各部件并排除杂质。

常减压电脱盐装置原则流程图

常减压电脱盐装置原则流程图

补充吸收泵
催化吸收稳定部分流程图
烟气再生器来 三级旋分器
四旋及催化剂 细粉收集罐
催化剂细粉贮罐
双动滑阀 降压孔板室
锅炉放空水封罐
烟囱
临界流速喷嘴 烟机出口水封罐
烟气锅炉 锅炉入口水封罐
主风至再生器
烟机
主风机 变速箱 电动发电机
备用风机 变速箱 电动发电机
催化装置烟气回收部分流程图
干气自催化来
干气自加氢裂化来 干气自重整来
至常顶产品罐
轻烃回收装置原则流程
压缩干气 不凝气
液化气

石脑油至罐区
顶 油
石脑油至重整
K-102
K-101H2来自管网 低分气至PSA
R-101 F-101
冷H2
C-101 注水
E-102
A-101 E-103
A-102
D-103
R-102
渣油
E-101
D-114
E-105
D-104
D-101
D-102
P-77
P-102
D-105
D-106
SR-101
RDS 装置流程图
C-102
E-208
D-201 石脑油出装置 P-204
C-201
C-202
柴油出装
加氢尾油至FCC
F-201
高分排放气 脱硫低分气 重整氢
原料气自界区外来
PSA 装置流程图
产品氢去界区外 去火炬
尾气去制氢 解吸气压缩机
补充新氢
补充碱液过滤器

氧化空气
空气 过滤器
液 氧 化

碱液自催化液
化气脱硫醇部分 碱液自常减压液 化气脱硫醇部分

脱盐水处理装置存在的问题及相关改进措施

脱盐水处理装置存在的问题及相关改进措施

脱盐水处理装置存在的问题及相关改进措施摘要:随着技术的不断进步,本文根据脱盐水处理装置目前的运行现状,对脱盐水装置提出了一系列改进方案和措施,通过不断的完善和改造,不仅可以实现整个工艺流程的优化,大大降低了企业的生产成本,还保证生产能够运行稳定。

本文以脱盐水处理装置优化作为主题,对流程中存在的问题进行改进以及采取的措施进行论证,期望能够对脱盐水处理装置的优化具有参考价值。

关键词:脱盐水处理;存在问题;改进措施脱盐水处理设备包括工业脱盐水设备、通用水设备、反渗透设备等。

去离子水,也称为脱盐水,在进行脱离过程中,要将水中的强电解质予以强制去除,同时还要去除水中难以去除的二氧化碳、硅酸等弱电解质。

因此对于脱盐水处理装置的质量和技术要求较高。

当前工程流程已经进入自动化程度较高的状态,运行过程中一般采用全自动控制的方法。

1、脱盐水处理工艺概述脱盐水处理工艺很多,主要有离子交换法、反渗透法等。

目前市场上的石化行业脱盐水处理系统中,已成熟的几种工艺都存在着这样或那样的缺点:1.1离子交换工艺:主要为预处理+阳床+阴床+混床的全离子交换工艺,即传统法处理流程。

对于地表水,常规的预处理方法多是多介质过滤+活性炭过滤,用阳床+阴床+混床的全离子交换可确保出水水质稳定达标。

长期实践已证明,传统法处理工艺是一种成熟有效的水处理工艺。

但传统法因预处理和离子交换工艺的局限,存在着设备占地面积大、系统操作维护频繁复杂、出水水质呈周期性波动的缺陷,需要耗费大量的酸碱进行再生,增加了中排池的工作量,不利于环境保护;同时,离子交换器多为直径较大的罐体,体积大、重量大,不便于运输及安装调试,施工周期长。

1.2离子交换原理:水中各种无机盐类电离生成阳、阴离子,经过H+型离子交换剂时,水中的阳离子被氢H+子所取代,即阳床的除盐原理;经过OH-型离子交换剂时,水中的阴离子被OH-离子所取代,即阴床的除盐原理。

混床是阳、阴离子交换树脂按一定比例混合装填于同一交换柱内的离子交换装置。

3600t电厂除盐水设计方案

3600t电厂除盐水设计方案

锅炉补给水除盐装置技术规范书2014年02月目录1. 总则2. 发标设备3. 技术要求及供货范围4. 技术服务及质量保证5. 其它1. 总则1.1 本规范书中对锅炉补给水处理系统提出了最低限度的技术要求,并未对全部技术细节做出详细规定,也未充分引用有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品,对国家有关安全、环保等强制性标准,必须满足其要求。

1.2 如果供方没有以书面形式对本规范书的条文提出异议,则意味着供方提供的设备完全符合本规范书的要求。

1.3 供方在执行本规范书所列标准与其它标准或规范有矛盾时,按较高标准执行。

1.4 本期工程简介本期为2×75t/h次高压中温锅炉提供补给水,过热蒸汽采用喷水式减温。

本化水系统产水负责提供合格的除盐水。

系统设计产水量150t/h。

1.5 水源及水质本工程锅炉补给水处理系统用水水源为地表水,详见需方提供附件:水质全分析报告,请厂商注意水质有变坏的可能,设备技术应有应对措施,并保证出水水质和运行安全可靠。

1.6 锅炉补给水处理工艺系统本工程采用一级复床加混床的处理工艺锅炉补给水处理工艺系统为:地表水→生水池→生水泵→多介质过滤器→活性炭过滤器→阳离子交换器→除二氧化碳器→中间水池→中间水泵→阴离子交换器→混床→除盐水池→除盐水泵→去主厂房。

本期工程系统出力150t/h,系统母管按出力300t/h吨配置。

1.7 运行环境本工程多介质过滤器、活性炭过滤器、阳床、阴床、混床等均布置于化水车间水处理室,水泵在一层泵房内。

生水箱、中间水箱、反洗水箱、除盐水箱、除二氧化碳器、中和水池及酸碱贮存罐等均布置于室外,除二氧化碳器位于中间水箱之上,酸碱贮存罐位于中。

设备采用手动操作2. 发标设备:3. 技术要求及供货范围3.1 设计制造标准3.1.1 国产设备的制造和材料应符合下列标准、规范、规定的最新版本要求,但不仅限于此。

1) GB150-98《钢制压力容器》2) JB2932-86《水处理设备制造技术条件》3) JB2880-81《钢制焊接常压力容器技术条件》4) 劳动部《压力容器安全技术监察规程》5) JB4730-94《压力容器无损检测》6) JB1157-1164《压力容器法兰标准》7) GB113-9128《钢制管法兰》8) JB2532-80《压力容器油漆、包装、运输》9) SDDZ037《电厂水处理设备制造质量分等标准》10) HGJ34-90《化工设备、管道外防腐设计条件》11) HGJ32-90《橡胶衬里化工设备》12) DC130A16《橡胶衬里设备技术条件》13) 《火电工程调整试运质量检验及评定标准》(1996年版)。

传统RO膜制脱盐水的有效改造

传统RO膜制脱盐水的有效改造

传统 RO膜制脱盐水的有效改造摘要:目前大多数工厂制脱盐水均为传统的RO膜制水工艺运行,做为传统的RO膜制水工艺中也确实有着比较好的有点,例如原水品质要求不高,操作方便,人员少等优点。

随着科技技术的发展传统RO膜制水工艺的缺点显现出来,得水率低,酸碱消耗高等缺点。

新兴工艺的诞生不仅继承了原有RO膜工艺的有点,在此基础上将RO膜的劣势通过新技术逐一解决。

关键词:RO膜 EFDT制水工艺一、现状情况某公司在主装置项目建设初期由于工艺的需要,选择了传统RO膜制水工艺。

脱盐水装置工艺采用陶氏“精砂过滤器+叠砂过滤器+超滤+反渗透+混床”处理处理的方法,设计为两套110m3/h脱盐水装置,最大生产能力为220 m3/h,一开一备。

在用水紧张的情况下,可同时使用。

初期运行期间,RO膜工艺运行良好,脱盐水合格率、制水成本在技术控制指标内。

随着长周期的运行RO膜的制水工艺的劣势逐渐凸显出来,由于脱盐水装置原有流量计计量不准确,分别对脱盐水进出口总管重新安装流量计,从更换流量计之后根据流量计计量统计数据来看,平均使用脱盐水量为95t/h,装置平均出水率只有63%,制水成本较高。

且脱盐水装置在冬天气温较低的时候,除需要用蒸气将原水温度升高外,还存在超滤化学清洗周期存在过短的情况,因此,对于其长周期运行的稳定性存在一定的风险。

二、改造前技术论证及考察为解决这类问题,经过了解现阶段化工园区用的较好的为EFDT制脱盐水工艺。

某公司派出技术人员到化工园区内企业进行调研和考察。

原水水质对比:均为同一家某供水公司提供的中水。

脱盐水质量情况:A化工企业生产的脱盐水水质电导率在5us/m以下,PH在8左右,其他指标基本类似,比目前RO系统出来的指标低较多(RO系统出水指标电导率设计为2——5us/cm,目前实际值为30——40us/cm),可以减缓混床压力,提高混床运行周期,也就是说,EFDT装置生产的脱盐水,能够改善当前脱盐水站运行状况。

除盐水操作规程

除盐水操作规程

一、技术指标1、主要设备及技术参数2、操作参数1)全自动过滤装置进水浊度:~13 mg/L出水浊度:≤1.0mg/L进水压力:≥0.1M pa平均处理水量:10 m/h2)全自动除铁装置进水含铁量:0.3~0.5 mg/L出水含铁量:≤0.05mg/L进水压力:≥0.15Mpa工作滤速:6.5 m/h3)反渗透水处理装置回收率:75%脱盐率:≥97%4)超滤装置进水温度:~25℃。

超滤装置水回收率:≥90%出口水质如下:SDI<15)除盐水质量标准:硬度≤0.002mmol/l电导率≤0.3us/cmNa+≤10ug/lSiO2≤20ug/lPH:8.8—9.2浊度≤2mg/l二、岗位职责1)负责对生产水或生活水的机械和化学处理,供应合格的除盐水。

2)按照规定对所辖水样的取样、送化验室分析,并做好记录。

3)负责对失效混合离子交换器的还原工作,机械过滤器、全自动除铁器的倒换、冲洗工作,反渗透装置和超滤装置的倒换、清洗工作。

4)负责本岗位的所有设备的点检、维护和保养。

5)严格执行本岗位技术操作规程、安全操作规程及各项规章制度。

6)负责本岗位保洁工作,生产现场管理和安全工作。

三、巡回检查1)机械过滤器,混合离子交换器,反渗透装置等设备投入运行前,认真检查并确认各阀门开关。

2)两小时检查一次生产水压力和各设备进出口压力在正常范围。

3)两小时检查一次运行水泵、酸碱泵、氨泵运行情况,并确认完好。

4)两小时检查一次各处流量计,确保运行正常。

5)不定期检查酸碱系统、排水系统,并确认正常。

6)异常情况加强检查次数和汇报。

四、除盐水系统的操作1、预处理系统的操作1)打开生产水入口总管阀门。

2)缓慢打开全自动过滤装置进水阀门,使工业水由进水管进入全自动过滤装置,调节好进水量和反洗强度,使其正常工作。

3)缓冲水槽的水已达到正常水位,打开除铁增压泵入口总管阀门及进口阀门,将压表阀开启到四分之一,要保证泵内充满水,泵及进水管路无空气窝存。

双膜法预脱盐水处理系统设计

双膜法预脱盐水处理系统设计

双膜法预脱盐水处理系统设计随着全球水资源的日益紧缺,海水淡化技术成为了解决淡水资源不足的重要手段之一。

而海水淡化技术中的逆渗透膜技术因其高效、节能、环保等特点,成为了当今海水淡化技术中的主流技术之一。

在逆渗透膜技术中,双膜法预脱盐水处理系统因其高效的脱盐效果和低能耗的优点,被广泛应用于海水淡化厂、工业废水处理厂等领域。

双膜法预脱盐水处理系统是一种结合了两种不同的逆渗透膜的脱盐系统。

通过前置一组低压膜和一组高压膜,可以有效减少高压膜的进水浓度,提高处理水的脱盐效率,减少系统的能耗,从而降低海水淡化和废水处理的成本。

下面将从系统设计的角度,简要介绍双膜法预脱盐水处理系统的设计方法和关键技术。

一、预处理系统设计双膜法预脱盐水处理系统的预处理系统设计非常重要,好的预处理系统可以有效保护逆渗透膜,延长逆渗透膜的使用寿命,降低系统的运行成本。

预处理系统通常包括粗滤、活性炭吸附、软化处理、超滤等工艺。

粗滤用于去除水中的大颗粒杂质,活性炭吸附用于去除有机物和氯味,软化处理用于去除水中的硬度成分,超滤用于去除水中的胶体和大分子有机物。

预处理系统的设计应根据原水水质情况来确定,同时要做好预处理设施的布置、操作参数的调整和运行维护等工作。

二、高压膜组件设计高压膜组件是双膜法预脱盐水处理系统的关键设备,其性能和质量直接影响整个系统的脱盐效果和运行稳定性。

高压膜组件的设计应考虑以下几个方面:首先是膜元件的材质选择,要选用高品质的聚醚砜膜、聚酯膜等材质,以确保膜的抗压性和耐腐蚀性。

其次是膜元件的结构设计,要合理配置膜元件,优化膜面积和流道设计,以充分利用设备的空间,提高处理水量和降低阻力。

最后是膜元件的组装工艺,要确保膜元件的组装质量,提高膜元件的使用寿命。

三、逆渗透装置设计逆渗透装置是双膜法预脱盐水处理系统的核心设备,其设计和选型直接关系到系统的脱盐效果和能耗消耗。

逆渗透装置的设计应考虑以下几个方面:首先是逆渗透膜的选型,应选择具有高截留率、高通水量和低能耗的逆渗透膜。

脱盐水处理装置存在的问题及改进措施

脱盐水处理装置存在的问题及改进措施

脱盐水处理装置存在的问题及改进措施摘要:近年来,我国的科学技术水平随着社会发展不断进步。

我国许多企业在对脱盐水处理装置运用的时候都取得了非常好的效果,脱盐水处理工艺日益成熟,应用的范围也越来越广泛。

主要围绕企业在脱盐水处理装置过程中存在的一些问题进行了简要的分析,提出了相应的改进措施,以使脱盐水处理装置能够有更好的发展。

关键词:脱盐水处理装置;问题;改进措施引言随着社会的进一步发展,人们对于水资源的需求量也不断增加。

水资源的质量直接决定人们的生产生活质量,因此如何确保水资源的供应尤为重要,作为企业应当加强对于地表水的淡化处理,在此过程之中,应用脱盐水处理装置能够提高工作效率,而脱盐水处理装置在运行过程中也会存在或多或少的问题,只有进一步提高脱盐水处理装置的技术水平才能够确保供水质量。

1脱盐水处理装置脱盐水的处理过程一般是将地表水经水厂预处理,再进行介质过滤,最后通过脱盐水系统进行精细化处理。

脱盐水前系统预处理流程见图1,脱盐水系统流程见图2,脱盐水前系统水源处理流程见图3。

图1脱盐水前系统预处理流程图2脱盐水系统流程图3脱盐水前系统水源处理流程2脱盐水处理装置存在的一些问题2.1预处理系统需要进行完善很多企业内部使用的都是地表水,包含了非常多的悬浮物以及微生物,所以应该对原水进行必要的预处理。

一般来说,会使用多介质过滤器来对原水进行过滤,这个装置的储水装置是球状板孔。

在经过检查之后我们可以发现,在过滤器里面存在很多颗粒,之所以会发生这种情况,主要是因为过滤器在经过一段时间的使用之后,滤料会进行多次反洗,使得粒子的级配发生相应的改变。

在衬托层之间会发现存在很多裂缝,而且缝隙比较大。

除此之外,多介质过滤器也存在一定的缺陷,没有盘式过滤器,这样一来,当把絮凝剂放入到多介质过滤器里面的时候,一些杂质的颗粒比较大,杂质进入到系统之后,使得系统出现超滤的情况,使得反渗透装置的膜元件发生严重的阻塞。

2.2设备问题在脱盐水处理装置运行的过程中,装置内部的过滤器是否能够对反渗透装置起到作用对推动脱盐水处理装置平稳运行有着十分重要的作用。

兰州石化公司工艺卡片动力厂第一套除盐水装置

兰州石化公司工艺卡片动力厂第一套除盐水装置
≥3.0
/
/
/
/
/
/
五、半成品、成品质量指标
名 称
项 目单 位指 标 Nhomakorabea分级
控制部门
名 称
项 目
单 位
指 标
分级
控制部门
混合离子交换器
出水SiO2
μg/L
≤20
装置级
动力部
二级除盐水
铁离子
μg/L
≤30
二级单位级
综合管理部
出水电导率
μS/cm
≤0.30
铜离子
μg/L
≤5
二级除盐水
SiO2
μg/L
≤20
二级单位级
编写
赵启杰
车间
魏春帮
二级单位专业管理部门
曽锋德 袁建平 崔煜
二级单位主管领导
李延军
会 签 栏
审批栏
实施日期
质量管理部
环境监测与管理部
安全环保处
机动处
计划处
生产技术处
公司领导
崔文峰
王祖佑
陈永生
常晓平
张建国
郭健
王福善
2011年04月01日
至2012年03月31日
装置级
动力部
四、动力工艺指标
名 称
项 目
单 位
指 标
分级
控制部门
名 称
项 目
单 位
指 标
分级
控制部门
仪表空气
压力
MPa
≥0.40
装置级
动力部
低压蒸汽
压力
MPa
0.50~1.20
装置级
动力部
工艺空气
压力
MPa

脱盐水装置运行问题分析及对策

脱盐水装置运行问题分析及对策

脱盐水装置运行问题分析及对策摘要:在大型石化企业中,脱盐水、凝结水装置是辅助生产装置的重要组成部分。

由于我国北方冬季时间长、气温低,在正常生产中为保证系统热量平衡需要消耗大量热能,主要依赖外部热能1.0MPa蒸汽,但单位成本过高;同时脱盐水装置中风系统加热消耗大量热能,成为用热第一大户,要想将热能消耗降下来,风系统改造也势在必行。

关键词:脱盐水装置;运行问题;析及对策引言脱盐水装置在运行过程中,出现了新鲜水换热器结垢严重、机滤及超滤单元设备运行台数与进水量不关联、微生物侵蚀污染超滤及反渗透膜、混床运行周期短等问题。

1脱盐水装置运行过程中存在的主要问题1.1凝结水水量较低据相关统计数据显示,2015年的凝结水回收量为平均每小时回收101.4吨,二级脱盐水的送出量为平均每小时送出110.1吨,脱盐水装置在使用二级脱盐水时发生水量不足现象则通过过滤水来制作。

因此,现阶段主要问题为凝结水的实际回收量远远低于300t/h的理论值,生产装置无法实现满负荷生产。

1.2凝结水温度较高据相关统计数据显示,脱盐水装置回用凝结水温度月平均值明显高于标准值(小于或等于50摄氏度),实际回用凝结水的温度在50℃~65℃之间,从装置开机到今年夏季,凝结水温度处于持续超标状态,若遇生产装置换热器故障,凝结水温度可达到70℃作用。

凝结水温调节是通过生产装置板式换热器来实现的,而在该企业的脱盐水装置中并没有配置温度控制器件,回用凝结水之所以出现持续超标的问题,主要是由于生产装置送来的凝结水温度已超标。

凝结水温度长期超标可导致一系列问题,如树脂老化以及设备管线内层损坏。

1.3过滤系统反洗水不经处理直接排出目前经过滤系统产生的反洗水以及除盐系统产生的再生水都是直接从地沟向中和池中排放,将其PH值调整至6到9之后再排放至雨水排放系统中。

据有关数据显示,平均每天有将近300T反洗水在未经回收的情况下直接排出,而过滤系统反洗水则使用二级脱盐水,使脱盐水大量消耗。

除盐水站中水回收利用装置

除盐水站中水回收利用装置

征是 : 床体的取样导流管延长至收水器 , 并在取样导流管上设置取样切换 阀和取样 阀, 收水器底部 与清 水箱顶部设有连接管, 在连接管上依 次设有进水阀、 提升泵和 出水阀, 在收水器箱体侧 面设有液位计 , 床
体 下方的 电极 流通 池也 通过连 接 管与收 水 器连通 。 离子 交换 器的 中排 和 正排 出 口加 装 一根 导 流 管和切 换 阀与收 水 器连接 。本 实用新 型 降低 了除 盐水站 自用 用水 率 , 节约 水 资 源 , 降低 酸碱 消耗 , 实现 了节 能

6・
梅 山科 技
2 0 1 3年第 1 期
构 环 境 的计 算 资 源 池 来 实 现 不 同 系 统 间 的资 源
共享 。
外 网与公 司 内 网 中的管 理 网合 一 , 其 出 口亦 用 防 火 墙 隔离 , 使 公 司 的员 工 与 客户 能够 随时 随 地访 问到需要 的信 息 。 2 ) 增 加 具 备 监 管 和调 配 等 管 理 功 能 的 新 磁 盘存 储 设备 , 将现有多个独立的 S A N( 存 储 区 域 网络 ) 级连 , 并对 现有 存 储 设备 进 行 虚 拟 化 整 合 , 形成 能够 被共享 的存 储资 源池 。 3 ) 对公 司 E R P机 房里 现 有 的近 8 0台套 X 8 6 服务 器进 行 改造 , 建 立 多个 X 8 6的虚拟 化 系统 环 境, 初 步构 建公 司 的基于 X 8 6的云计算 环 境 。
的正 洗水 、 再 生后段 置换 水 、 床 体取 样水 、 化 学在线 仪表 取 样 水等 没 有循 环 利 用 的技 术 问题 。 本 实用新 型采 用的技 术 方案 为 : 一 种除 盐水站 中水 回收利 用装 置 , 包括 离子 交换 器 、 床体 、 收 水 器和 清 水 箱 , 其 特

除盐水装置题库及答案

除盐水装置题库及答案

除盐水装置题库及答案一、填空题1. 本装置生产水制除盐水系统,工艺为("换热+过滤+超滤+R O+除碳器+阳床+阴床+混床")'装置设计产水能力为(2300)m3/h。

2.本装置回收工艺凝液处理系统,工艺为("换热+除铁过滤+活性炭过滤+阳床+混床")'工艺凝液回收设计处理能力为(2600)m3/h。

3. 本装置回收透平凝液处理系统,工艺为("换热+除铁过滤+混床")'透平凝液回收设计处理能力为(1200)m3/h。

4. 低压生产水进水分别与(工艺凝液)和(透平凝液)换热器换热后,进入生水罐,控制换热后的温度:::;(25)°C。

5. 低压生产水进水指标:进水压力(>O.2)Mp a、进水浊度(:::;3N T U)、电导(:::;1200µs/ cm)。

6. 多介质过滤器共设(2)个系列,每个系列有(21)台多介质过滤器。

7. 多介质过滤器反洗系统共有(2)条进气母管、(1)条反洗进水母管。

8. 多介质过滤器的滤料采用400mm的(无烟煤)+800mm的(优质海英砂)。

9. 多介质过滤器运行过程中,主要控制参数有(过滤流速)、(进出水压差)、(出水浊度)和(过滤周期)。

10. 多介质过滤器过滤效果的影响因素主要包括(滤速)、(反冲洗效果)、(水流的均匀性)、(滤料的粒径大小和均匀程度)。

11. 除盐水站共有生水泵(6)台,额定流量为(800)m3/h, (4)用(2)备,其中(2)台为变频泵,生水泵为多介质过滤器提供压力。

12. 多介质过滤器运行时控制滤速:::;(10) m/h, 进出水压差<(0. 05) M P a, 反洗膨胀率?(50%)。

多介质过滤器运行(48)h后,达到设定过滤周期后转入反洗,采用滤后水反洗。

13. 当多介质过滤器因截留过量的杂质而影响其正常工作,则可用(反冲洗)的方法来进行清洗。

脱盐水站设计说明

脱盐水站设计说明

1. 脱盐水站1.1 装置概况本工程脱盐水站包括脱盐水系统和中水系统,脱盐水系统用于将生产水及烧碱装置的蒸汽冷凝液处理为合格的二级脱盐水,供烧碱、PVC、VCM、乙炔及冷冻等工艺装置使用;中水系统用于回收循环水站排污水及脱盐水系统反洗及浓水排水,经中水系统处理合格得到的软水用作循环水站的补充水,减少生产水用量,节约用水。

为保证本装置给水安全性,本项目设立1个1000m3脱盐水箱,可保证停运后连续3.7小时的脱盐水供应量。

系统控制水平:PLC全自动控制。

1.1.1 设计规模1)脱盐水系统产水规模(二级脱盐水):280 m3/h(含31m3/h蒸汽冷凝液处理);各工艺装置脱盐水用量如下表:2)中水系统处理规模:200m3/h;回收的废水量见下表:1.1.2 设计产水水质1)二级脱盐水水质:导电度(25℃) ≤0.3 μs/cm二氧化硅≤0.02 mg/lFe ≤0.1mg/l温度12~25 ℃pH 6.5~7.5压力≥0.6 MPa.G2)循环水补水水质:电导率:≤200us/cmPH:6.5~8.0温度:常温压力:0.30 MPa浊度:<1NTU1.2 设计原则根据进入本装置的各种水源的水量、水质, 以及各个工艺装置所需补充脱盐水用量和质量进行设计。

在满足工艺要求和本装置操作要求的前提下,本设计原则上力求节约投资,降低消耗,改善劳动条件。

利用国内外成熟的先进技术设备,在布置上结合水处理的特点,尽量集中化,节约用地,减少操作人员。

在三废治理上,将三废尽可能消灭在生产过程中,废水排放符合国家标准。

1.3 设计基础1.3.1 水质、水量1)本站脱盐水系统的原水为:a.生产水(208~409m3/h)开车时无蒸汽冷凝液或有冷凝液但水质不合格不能利用时,最大生产水用量395m3/h。

生产水水质如下:b.蒸汽冷凝液自烧碱装置、VCM装置回收的蒸汽冷凝液共29m3/h,考虑碳钢管道输送过程中可能引起的二次污染,蒸汽冷凝液进入凝结水箱后由凝结水泵送入精密过滤器过滤处理,合格后进入中间水箱。

主凝结水系统凝结水除盐装置工作流程

主凝结水系统凝结水除盐装置工作流程

主凝结水系统凝结水除盐装置工作流程1.主凝结水系统凝结水除盐装置通过膜分离技术进行处理。

The primary condensate water system condensatedesalination device is processed by membrane separation technology.2.首先,原水经过预处理过滤器去除悬浮物和杂质。

Firstly, the raw water passes through a pre-treatmentfilter to remove suspended solids and impurities.3.然后,原水进入反渗透膜分离装置,将盐分和其他离子分离出来。

Then, the raw water enters the reverse osmosis membrane separation unit to separate salt and other ions.4.高压泵提供足够的压力,使水分子通过膜而盐分和离子被截留。

The high-pressure pump provides enough pressure to allow water molecules to pass through the membrane while salt and ions are retained.5.经过膜分离处理后,除盐水和浓缩水分离,浓缩水排出系统外。

After membrane separation treatment, desalinated waterand concentrated water are separated, and the concentrated water is discharged from the system.6.除盐水进入下一级处理,通过电离交换树脂板进行进一步去除离子。

The desalinated water enters the next stage of treatment and undergoes further ion removal through ion exchange resin beds.7.在电离交换树脂板上,阴离子和阳离子被捕获,从而净化水质。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

除盐水处理系统装置(超滤、反渗透、混床)规程一、总则1、本规程适用于泰兴超辰化工有限公司100m3/h除盐水处理系统装置的使用与维护。

2、本装置由超滤装置、反渗透装置(RO装置)、混床组成。

3、主要参数。

(1)锅炉补给水处理系统水源为主体工程的生产水,原水浊度<5NTU;(2)出水指标:①反渗透出水:电导率<5μs/cm,pH=7±0.5;②混床出水:电导率<5μs/cm,pH=6~7.5。

(3)产水能力:水处理产水能力为100m3/h。

4、装置运行方式为24小时连续运行。

5、装置控制方式为采用DCS全自动控制。

二、超滤装置1、本装置包括加药系统(米顿罗计量泵)、换热器(186m3/h)、自清洗过滤器(精度≤100μm)、超滤(加压膜分离)等。

2、试运行。

新膜初次投运需按如下步骤将膜元件中的保护药剂冲洗干净:(1)打开下排阀FV77107,确保无产水的情况下冲洗5分钟。

同时要进行有效的排气,以避免膜中的空气造成膜丝的破损;(2)降低进水流量,打开产水侧阀门。

开始过滤,调节产水通量至20L/m2.h,过滤15分钟;(3)反冲洗30秒,调节反冲洗通量至50L/m2.h;(4)开始过滤,调节产水通量至30L/m2.h,系统过滤15分钟;(5)回洗30秒,调节反冲洗通量至50L/m2.h;(6)开始过滤,调节产水通量至50L/m2.h,系统过滤15分钟;(7)回洗30秒,调节反冲洗通量至100L/m2.h;(8)开始过滤,调节产水通量至50L/m2.h,系统过滤15分钟;(9)使用100ppm的活性氯(NaOCI)进行维护性清洗(EFM);清洗水箱配药后将超滤系统排空,用计量泵将配置好的药液打入超滤系统,循环浸泡50min,汽洗1min,循环过滤3min,反洗用时2min,然后排放药液;(10)开始过滤,调节产水通量至设计通量50L/m2.h,系统过滤30分钟;(11)反冲洗30秒,调节反冲洗通量至设计通量100L/m2.h。

上述步骤完成后,超滤系统可以投入运行。

注意:过滤过程中,始终保持TMP<0.5bar。

3、停运。

关闭对应系统进水阀,产水阀,UF装置停止运行。

4、超滤加药清洗。

(1)周期:2~3个月一次(视具体情况而定)。

(2)配药:①碱洗:针对有机物、细菌。

1000ppm的次氯酸钠溶液+0.1%的氢氧化钠(次氯酸钠及氢氧化钠的剂量均视具体情况而定)。

②酸洗:针对无机盐结垢。

0.2%的柠檬酸(柠檬酸的加药配比视具体情况而定)。

(碱洗、酸洗必须分开进行,碱洗时间可视具体情况适当延长,酸洗可视具体情况适当缩短)步骤:①清洗:开清水进液阀、清洗液产水侧回流阀、清洗液浓水侧回流阀、开清洗泵,控制清洗流量,时间20min;②浸泡:关清洗泵,浸泡药液10min;③循环:开清洗泵,循环2min;④正冲:关清水进液阀、清洗液产水侧回流阀、清洗液浓水侧回流阀、清洗泵;开进水阀、上排阀;冲洗时间3min。

5、超滤停运保护。

(1)短期停运保护。

停运5~10天为短期停运,在此期间可采用下列保护措施:①可采用运转条件下运转1~2小时;②每2天重复上述操作一次,夏季每天重复上述操作一次。

(2)长期停运保护。

停运1个月以上为长期停运,长期停运时可采用下列保护措施:①在往超滤装置里加保护液前最好进行一次化学加药清洗;②加药清洗完毕后,用UF产水把超滤设备冲洗干净,清洗到进水pH约等于出水pH,则清洗结束。

③清洗完毕后,UF装置用清洗装置注入1%亚硫酸氢钠溶液来进行保护。

UF装置注满保护液后,关闭所有阀门,防止空气进入UF装置。

注:1%亚硫酸氢钠溶液,须用反渗透产水来配制。

三、反渗透装置(RO全自动反渗透纯净水机组)1、反渗透简介。

将纯水与含有某种溶质的溶液用一种只能通过水的并透膜隔开。

此时纯水侧的水就自发的透过半透膜,进入溶液一侧,溶液侧的水面升高,这种现象就是渗透。

当液面升高至一定高度,膜的两侧压力达到平衡,溶液侧的液面不再升高。

这时,膜的两侧有一个压力差,称为渗透压。

如果给溶液侧加上一个大于渗透压的压力,溶液中的水分子就会被挤压到纯水的一侧,这个过程正好与渗透相反,我们称之为反渗透(逆渗透)。

从反渗透的过程可以看到,由于压力的作用,溶液中的水分子进入纯水中,纯水量增加,而溶液本身被浓缩。

本设备使用的反渗透膜是半透式螺旋卷式膜,当原水以一事实上的压力被送到反渗透膜时,水透过膜上的微小孔径,经收集后得到纯水,而水中的杂质如可溶性固体、有机物、胶体物质及细菌等则被反渗透膜截留,在截留中被浓缩并被排除。

一级反渗透可除去水中97%以上的溶解固体、99%以上的胶体和有机物、几乎100%的细菌。

2、设备概况。

(1)通用工艺流程:深井水——自吸泵(或定压罐)——原水箱(设液位控制器)——增压泵——多介质过滤器(或砂滤+碳滤)——软水器(盐箱)——精密过滤器——高压泵——RO反渗透膜——纯水箱(臭氧杀菌)——用水点。

(2) 本装置主要由(米顿罗计量泵)、保安滤器(5芯和4芯)、高压泵(75kw格兰富高压泵)、反渗透膜元件(BW30-400/34i及LE-440i)、压力容器及仪表管阀组成。

主机配置:①精密过滤器(保安过滤器)。

功能及注意事项:保安滤器是作为保护RO装置安全运行的设备,主要防止管路中微粒进入RO高压泵而损坏泵。

该设备随着运行时间延长压差增加,压差达到约0.05MPa时,过滤水量达不到RO进水要求时,就要更换滤芯(一级、二级保安滤器进口运行压力为0.3MPa)。

保安过滤器是原水进入膜前的最后一道保护。

它可以有效去除前处理泄漏大于5微米的物质。

主要是防止悬浮微粒进入反渗透膜元件,在膜表面沉积而污染膜元件。

在设备运行过程中,保安过滤器变压应予以较多的注意。

②高压泵。

功能及注意事项:高压泵主要作用是提升原水的压力以克服渗透压并有充足余压以产生纯水。

高压泵是RO设备关键部件之一,其性能与整机性能有很大关系。

原水泵与高压泵在运行中不应出现空转;不得长期超负荷运行;高压泵不得出现进口水压低于最小极限压;最应注意高压泵不能存在憋压情况。

在平时运行管理中,应时时注意给高压泵排气,并保证动力线及接线盒干燥。

③反渗透膜壳。

功能及注意事项:用于容纳反渗透膜元件,承压并产生一个高压环境进行反渗透操作,膜壳采用端头密封形式。

安装时必须注意密封圈不损坏,有效密封。

装膜时可在橡胶密封圈上涂凡士林,以利于安装及密封。

在RO试压时注意观察膜壳端头密封情况。

④反渗透膜。

功能及注意事项:RO膜是RO设备中的关键部件。

⑤流量计。

功能及注意事项:纯水流量计和浓水流量计分别测量RO浓水、纯水的流量。

⑥压力表。

功能及注意事项:测量反渗透设备各处水压。

⑦冲洗电磁阀。

功能及注意事项:用于RO膜面的低压大流量冲洗,去除膜面由于浓差极度化、膜面吸附、膜面沉积引起的污染物,恢复膜的通水量、提高膜的使用寿命。

⑧浓水调节阀。

功能及注意事项:用于调节RO设备的操作压力、纯水和浓水比例、纯水产量。

注意RO设备在高压泵并肩运行中的任何时候,浓水调节阀都不得关闭以防膜及泵承压超过极限而损坏。

⑨电导率仪。

功能及注意事项:主要作用是监测反渗透出水的电导率。

⑩低压保护。

功能及注意事项:防止RO高压泵空转或在超过极限低压下工作。

RO设备的低压极限参数已经调整。

○11电控柜。

功能及注意事项:含仪器仪表、控制设备,是反渗透设备的控制中心。

3、进水参数要求。

RO设备对进水及运行参数有一定的要求,进水条件及工况的改变将导致本设备生产能力的改变。

不符合要求的进水和工况可能导致膜组件的污染和损坏。

如果本(1)安装:①RO设备应尽量安装于通风干燥的环境。

潮湿不通风环境可导致:微生物滋长而影响设备安全正常运行;影响出水水质;电器元件也将受到损坏;设备机架等材质受腐蚀。

②系统的工场应作安装前规划。

具体应考虑:通风排水结构;地面、墙壁作适当处理以防潮湿、霉变、腐蚀、细菌滋长。

③安装地点应保持环境温度在5~45℃之间。

④设备就位后,用UPVC或不锈钢管进行连接,管道要求固定。

⑤电器电线连接要求由合格的电器技术人员操作,必须考虑可靠的接地。

⑥电器安装可根据电路图进行,电源参数应与设备要求一致。

(2)反渗透装置操作运行。

反渗透系统的长期可靠、稳定的运行性能取决于正常的操作与维护。

包括设备的试车、开始运行与平时操作管理。

当然,合格的预处理为设备运行的必要。

A、运行准备:①开机前,观察预处理水箱水位是否正常,总电源是否合上并接通。

②检查所有阀门,以确定阀门处于正确状态。

将RO设备上进水调节阀、浓水调节阀打开。

③打开保安过滤器前进水阀,将预处理水导入RO设备,打开保安过滤器排气阀,排尽保安过滤器内空气;打开高压泵排气阀,排尽高压泵内空气将预处理水导入膜内,排尽膜内空气。

④继续通入预处理水,浸泡膜,并低压冲洗膜内保护液。

低压冲洗可进行30~60分钟。

B、设备启动,RO主机运行操作:①检查所有阀门,以确定阀门处于正确状态。

将RO设备上进水调节阀关闭或处于适当开度、浓水调节阀处于适当开度;②观察预处理供水水质符合RO进水要求,等进水压力上升到达20PSI时,将“高压泵(停/开)”选择开关选择为开启状态,启动系统RO主机,开始运转。

开启冲洗电磁阀进行低压冲洗。

低压冲洗时间为30秒。

当完成低压冲洗后,关闭冲洗电磁阀。

此时可调节反渗透进水调节阀、浓水调节阀至操作参数达到设定值:设备回收率为60~75%;操作压力为0.9~1.5MPa。

首次运行设备,开机前应进行长时间的低压冲洗。

当RO设备调节完成,正常运行后,可以固定上述两阀门,亦可每次开机操作上述操作(除长时间的低压冲洗)。

③产水量应按原水水温计算后的指标(25℃)为准。

在操作过程中应注意:浓水调节阀的作用是调整纯水和浓水的比例,直接影响设备产水量。

操作参数应以上述设定数据为准,随意更改将导致设备严重影响运行安全;④建立设备运行记录;⑤设备第一次使用时,所制纯水应至少排放一小时后再收集利用。

5、主机停运:(1)关闭“高压泵”开关,打开冲洗电磁阀开关,低压冲洗膜5分钟;(2)切断系统电源,观察系统仪器仪表读数归零;(3)关闭各预处理单元进出阀,排尽原水箱水位,排产水箱水位到水箱底。

6、停运保护。

(1)短期停运保护。

停运5~10天为短期停运,在此期间可采用下列保护措施:①用低压冲洗方法来冲洗RO装置;②也可采用运转条件下运转1~2小时;③每2天重复上述操作一次,夏季每天重复上述操作一次。

(2)长期停运保护。

停运1个月以上为长期停运,长期停运时可采用下列保护措施:①用pH2~4的HCL溶液,把RO装置一段清洗干净,清洗时间为2小时;②酸溶液清洗完毕后,用预处理水把RO装置冲洗干净,清洗到进水pH约等于出水pH,则冲洗结束;③清洗完毕后,RO装置用清洗装置注入1%亚硫酸氢钠溶液来进行保护。
