基础接地装置安装关于技术交底.doc

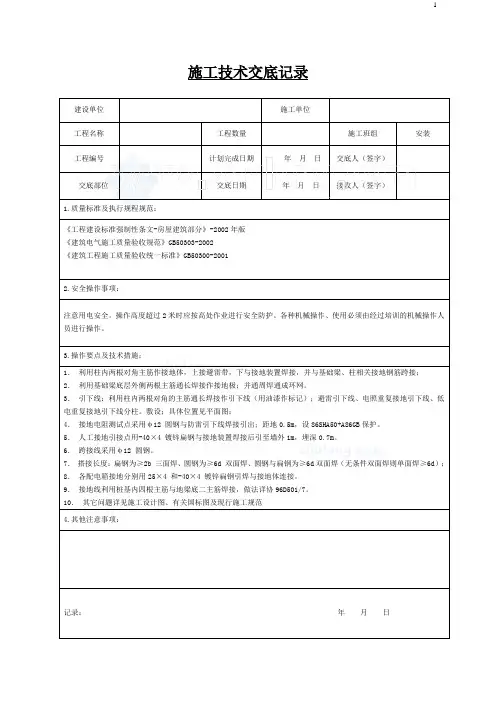

基础接地施工技术交底
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版
《建筑电气施工质量验收规范》GB50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
2.安全操作事项：
注意用电安全。操作高度超过2米时应按高处作业进行安全防护。各种机械操作、使用必须由经过培训的机械操作人员进行操作。
3.操作要点及技术措施：
1．利用柱内两根对角主筋作接地体，上接避雷带，下与接地装置焊接，并与基础梁、柱相关接地钢筋跨接；
2．利用基础梁底层外侧两根主筋通长焊接作接地极；并通周焊通成环网。
6．跨接线采用φ12圆钢。
7．搭接长度：扁钢为≥2b三面焊、圆钢为≥6d双面焊、圆钢与扁钢为≥6d双面焊（无条件双面焊则单面焊≥6d）；8．各配电箱接地分别用25×4和-40×4镀锌扁钢引焊与接地体连接。
9．接地线利用桩基内四根主筋与地梁底二主筋焊接，做法详协96D501/7。
10．其它问题详见施工设计图、有关国标图及现行施工规范
4.其他注意事项：
记录：年月日
施工技术交底记录
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版
接地装置安装技术交底
（4）接地线跨伸缩缝或沉降缝处时，应有补偿措施，可将接地线本身弯成弧状代替。
（5）接地装置安装中所有的隐蔽项目应做好隐检，不能遗漏，隐检内容齐全，留存照片及隐检记录。
（1）材料进场入库管理，不得漏天存放。
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
基础底板（接地装置安装）
接受交底范围
接地装置施工班组
交底摘要：
底板接地装置施工
交底内容：
热镀锌圆钢、热镀锌扁钢、热镀锌钢板型号、规格应符合设计要求，并应有产品质量合格证和试验报告。施工作业主要材料见表1
（1）位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。
（2）搭接长度≥2b；圆钢≥6D；圆钢和扁钢≥6D(注：b为扁钢宽度；D为圆钢直径)；扁钢搭接焊接3个棱边，圆钢焊接双面；用于跨接焊接的钢筋采用φ12热镀锌圆钢时，双面搭焊牢固，焊接长度大于主筋直径6D，长度不小于96mm；用于搭接采用-40mm×4mm热镀锌扁钢时，三面焊接，焊接长度扁钢宽度的2倍，不小于80mm。
2 内容较多时本表作为首页，交底内容可续页。
（5）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。不得使用患有高血压、心脏病、贫血症、癫痫病人员。
（2）特殊工种（电工）必须有上岗证，证件在有效期内。

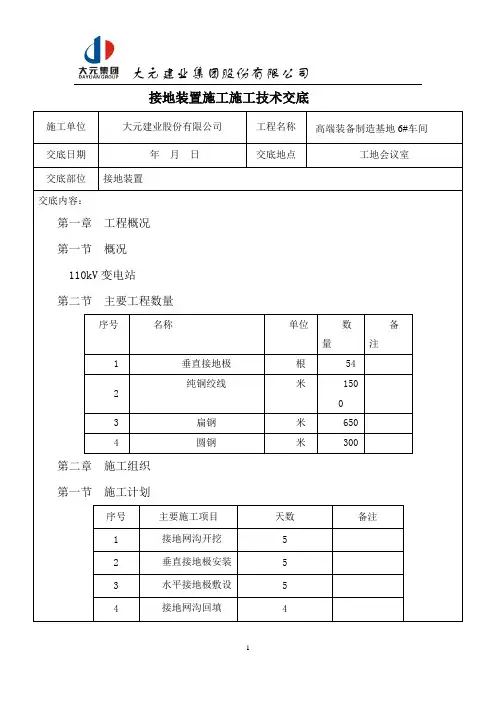

接地装置施工施工技术交底
接地装置施工施工技术交底
第二节施工组织机构图
施工组织机构图见下图
第三节主要施工机械及仪器
投入本工程的机械全部为自由，机械设备、工具、仪表就地调用，所有施工机具及仪器仪表经建设单位和监理工程师检查合格后，再调入现场使用。
为确保本工程优质、高效、安全、按期完成，必须配备运行状态优良、性能可靠、数量充足的机械设备及仪器仪表，并根据需要随时调配使用，挖掘设备潜力，进一步提高机械化施工水平。
15 电焊机台 1
16 接地电阻测试仪台 1
17 煨弯器台 1
18 挖机台 1
第三章接地网及接地母线安装施工方法
第一节工序流程
图4.1.1 接地网及接地母线安装工序流程图
第二节作业准备，
1、测定室外接地网设置的地点，并用白灰粉按其分布情况做出标志.
2、用水准仪核对场坪实际标高，确定土沟开挖深度。
一般情况下,开挖深度以大于设计深度80mm为宜.
3、矫直用于电缆沟内及室内的接地母线，按制造长度分段进行除锈刷漆。
对用于电缆沟分支或拐角处的接地母线，应在煨弯之后再刷漆。
第二节接地网沟开挖
1、根据设计图纸要求及现场地形条件进行接地槽放样，划出接地槽的开挖线。
按照开挖线进行开挖。
沿变电所围墙一侧平行地向另一侧开挖。
2、接地体的槽位应避开道路、地下管道及电缆沟等。
3、开挖接地槽遇有障碍物，允许绕道避开，但不得改变接地形式及减少接地槽长度。
大元建业集团股份有限公司
11。
基础接地技术交底
（三）主要工具
常用电工工具、电焊机、电焊工具、粉线袋、手锤、钢锯、锯条、线坠、卷尺等。
二、质量要求
1.主控项目
1.利用建筑物基础钢筋的接地装置，局部引下线在距地0.5米处设接地电阻测试板。
2.测试接地装置的接地电阻值必须符合设计要求。
2.一般项目
（１）伸缩缝接地母线安装见下图：
10
12
扁钢
截面（㎜²）
50
100
100
100
厚度（㎜）
3
4
4
6
角钢
2
2.5
4
6
钢管管壁厚度（㎜）
2.5
2.5
3.5
4.5
三、操作工艺
1.接地体安装有关规定
①接地体引出线的垂直部分和接地装置焊接部位应做防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
②除环形接地体外，接地体埋设位置应在距建筑物3M以筑物出入口或人行道也应大于3m，如小于3M时，应采用均压带做法或在接地装置上面敷设50－90㎜外。距建厚度的沥青层，其宽度应超过接地装置2M。

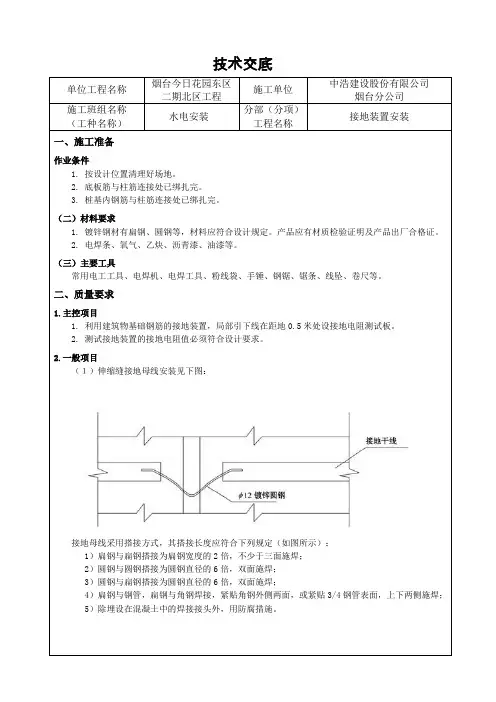

技术交底
单位工程名称
烟台今日花园东区二期北区工程
施工单位
中浩建设股份有限公司
烟台分公司
施工班组名称（工种名称）
水电安装
分部（分项）工程名称
接地装置安装
一、施工准备
作业条件
1.按设计位置清理好场地。
2.底板筋与柱筋连接处已绑扎完。
3.桩基内钢筋与柱筋连接处已绑扎完。
（二）材料要求
1.镀锌钢材有扁钢、圆钢等，材料应符合设计规定。产品应有材质检验证明及产品出厂合格证。
4.接地体核验
接地装置安装施工技术交底
施工单位工程名称分项工程接地装置安装交底部位日期年月日交底内容1 适用范围本施工技术交底适用于鞍钢房产建设有限公司承建的工、民建工程中接地装置安装工程施工和质量验收。
电压等级为10KV以下。
2 施工准备2.1 材料质量要求2.1.1 防雷接地材料。
避雷针（带）及其引下线以及接地装置用紧固件，除地脚螺栓外，均应为镀锌制品；接地装置宜用钢材，在有腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面按符合热稳定和机械强度的要求不应小于下表中所列数值。
钢接地体和接地线的最小规格种类规格及单位地上地下室内室外圆钢直径/mm 5 6 8（10）扁钢截面/mm2厚度/mm243484484（6）角钢厚度/mm钢管管壁厚度/mm22.52.52.54(6)3.5(4.5)注：表中括号内的数值系指直流电力网中经常流过电流的接地线和接地体的最小规格。
2.1.2 低压电气设备接地材料。
低压电气设备地面上外露的接地线的截面不应小于下表所列的数值。
低压电气设备地面上外露的接地线的最小截面（mm2）名称铜铝钢明敷的裸导体绝缘导体电缆的接地芯或与相线包在同一保护外壳内的多芯导线的接地芯41.5162.51.512不得使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作接地线。
2.2主要施工机具主要施工工具有：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
2.3 作业条件共11页第2页施工单位工程名称分项工程接地装置安装交底部位日期年月日交底内容 2.3.1按设计位置清理好场地。
2.3.2底板筋与柱筋连接处已绑扎完。
2.3.3桩基内钢筋与柱筋连接处已绑扎完。
3 施工工艺3.1 建筑物基础接地装置安装高层建筑大多以建筑物的深基础作为接地装置。
在土壤较好的地区，当建筑物基础采用以硅酸盐为基料的水泥（如矿渣水泥、波特兰水泥）和周围土壤当地历史上一年中最早发生雷闪时间以前的含水量不低于4％以及基础的外表面无防腐层或有沥青质的防腐层时，钢筋混凝土基础内的钢筋都可以做为接地装置。
基础接地技术交底
技术交底真正好的朋友，从来不需要这些表面功夫。
走在这漫漫俗尘，形如微尘的我们，每天忙碌的像只蝼蚁，哪有时间去整那些虚假的表面文章。
那些沉淀在岁月里的真情实意，哪一个不是无事各自忙，有事时，却又从不问回报几何的真心相助？至于那些平日里看上去可以一起打闹，一起吃喝，一起厮混，看似好成一片的人，或许，只是你在多少次的四目相对之时，动了真心，存了真义，是你默默认定对方可称朋友，有困难的时候是你愿意伸以援手，但未必对方一样。
多少看似热情的人，内心是薄情的。
而多少看似淡漠的人，内心实则一片温热。
那些表面热诚的人，总是相安无事各自好，一旦你有事需要援助，别说大事，就是小事需代劳，你都会发现原来不过情比纸薄，对方远比你自己想的要现实的多。
有些人，自从与你接近，内心就存有一份自己的打算。
定是你于他而言，多少有些可用之处。
正所谓无事献殷勤，非奸即盗。
在这个功利心弥漫的世态下，没有哪一份意外的热情不无所图。
不仅是职场如此，男人如此，就连女人也不能免俗。
接孩子的时候，被困高层电梯下不来，一个电话打来，希望能帮忙照看一下放学的孩子。
实在的人总是把别人毫不见外的信任，当作是一种荣幸，于是想都不用想就能一口答应。
可当你有事需要对方只是代笔签个字这样的举手之劳时，对方都能各种不情愿各种推脱，至此你终是发现，原来人与人之间真不是一杯换一盏的事儿。
关键时刻，还是得找那些看似平时不联系，但一开口能力范围之内就愿意为你想办法的人。
多少人天真的以为，认识的人越多，人脉就越广，自己就越厉害，其实，那些所谓的人脉，不过廉价。
倘若你没有同等的利用价值，谁会与你建立起所谓的交际？最是谈钱伤感情，也最是感情不值钱。
别结识了比自己优秀比自己有能力的人，就觉得有了依靠有了光环，自己不足够优秀，结识谁都没有用。
在你困难需求的时候，你开口求助，能够推脱敷衍那算给面子，对你闭门不见佯装不熟也是情理之中。
日久见人心，患难见真情。
平时是平时，别把平时当真情。
这世上多少人变脸如翻书，有求于你一个样，各自安好一个样，最是有求于他嘴脸陋，让你瞬间就明白，何谓人情凉薄。
利用基础底板钢筋制作接地装置技术交底
一、作业条件:施工准备施工作业及管理人员进场且有上岗证，已熟悉图纸，并进行了安全交底和技术交底。
1、镀锌扁钢、圆钢、螺栓、垫圈、支架、电焊条、黄漆、银粉等已进场，质量经验收合格。
2、主要机具：手锤、钢锯、锯条、压力案子、卷尺、电焊机、气焊工具等。
3、接地体作业条件：按设计位置清理好现场；底板筋与柱筋连接处已帮扎完；4、防雷引下线暗敷作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用柱子主筋作引下线时，柱子钢筋已绑扎完毕。
二、基础接地1、施工要求：本工程采用联合接地系统、防雷系统、保护接地设备接地共用接地装置。
接地电阻不大于0.5Ω。
2、施工工艺（1）工艺流程→→→→→→(2)接地体安装利用底板钢筋做接地极的施工：随土建基础底板及结构钢筋施工过程中，根据图纸要求，利用基础底板钢筋做接地体。
将基础底板钢筋外围一周可靠连接成一整体通筋，上下两层以轴线为单元搭接焊成方格形接地网，图纸要求利用结构柱主筋引上的柱子，横筋和竖筋之间在组合柱处可靠焊接后与两条引下线主筋对角连接。
横筋与横筋之间保证良好的电气导通。
在有高低落差的地段，横筋与横筋之间用不小于最细一根横筋的圆钢搭接，或用相同截面积的园钢连接，在螺纹连接处用不小于ø16的圆钢做跨接处理。
焊接时，应不小于搭接钢筋直径的6倍。
（3）钢材连接（搭接）倍数要求钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定：1）扁钢与扁钢搭接为扁钢宽度的2倍，三面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4）扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；5）焊接部位焊渣清理干净、焊缝平整饱满、没有漏焊及夹渣咬肉现象；6）焊接部位除埋在混凝土外均作防腐处理。
7）接地装置连接应可靠，连接处不应松动、脱焊、接触不良。
(4)接地电阻测试：本工程防雷接地、电气设备的保护接地、弱点机房等的接地共用一个总接地系统，要求接地电阻不大于0.5欧姆。
基础接地技术交底记录
鲁DQ—004
工程名称
施工单位
分项工程名称
防雷及接地安装
交底日期
3.1工艺流程：
避雷针
接地体
→
接地干线
支架
→
引下线明敷
避雷网
避雷带或
引下线暗敷
均压环
3.2接地体安装工艺：
人工接地体（极）安装应符合以下规定：
3.2.1人工接地体（极）的最小尺寸见表3-48所示。
钢接地体和接地线的最小规格表3-48
3.8.1.5支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。
3.8.1.6支架等铁件均应做防腐处理。
3.8.1.7埋注支架所用的水泥砂浆，其配合比不应低于1∶2。
3.8.2支架安装
3.8.2.1应尽可能随结构施工预埋支架或铁件。
3.6.1.2敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3，然后将扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m，以便接引地线。
3.6.2室内接地干线明敷设：
3.6.2.1预留孔与埋设支持件：
按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6m。以上。其方法有以下三种：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。

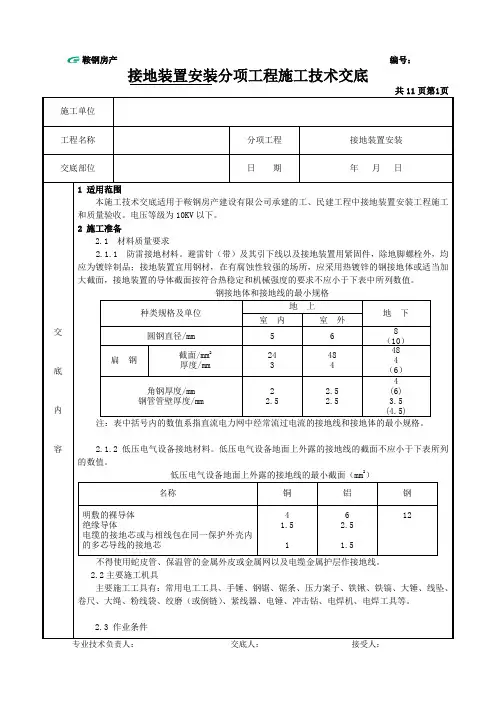

接地装置安装施工技术交底
接地装置安装施工技术交底鞍钢房产编号:接地装置安装分项工程施工技术交底共11页第1页施工单位工程名称分项工程接地装置安装交底部位日期年月日1 适用范围本施工技术交底适用于鞍钢房产建设有限公司承建的工、民建工程中接地装置安装工程施工和质量验收。
电压等级为10KV以下。
2 施工准备2.1 材料质量要求2.1.1 防雷接地材料。
避雷针(带)及其引下线以及接地装置用紧固件，除地脚螺栓外，均应为镀锌制品;接地装置宜用钢材，在有腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面按符合热稳定和机械强度的要求不应小于下表中所列数值。
钢接地体和接地线的最小规格地上种类规格及单位地下室内室外8 交圆钢直径/mm 5 6 (10) 48 2 24 48 截面/mm 4 扁钢厚度/mm 3 4 (6) 底4 角钢厚度/mm 2 2.5 (6) 钢管管壁厚度/mm 2.5 2.5 3.5 内 (4.5)注:表中括号内的数值系指直流电力网中经常流过电流的接地线和接地体的最小规格。
2.1.2 低压电气设备接地材料。
低压电气设备地面上外露的接地线的截面不应小于下表所列容的数值。
2低压电气设备地面上外露的接地线的最小截面(mm)名称铜铝钢明敷的裸导体 4 6 12绝缘导体 1.5 2.5 电缆的接地芯或与相线包在同一保护外壳内的多芯导线的接地芯 1 1.5不得使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作接地线。
2.2主要施工机具主要施工工具有:常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
专业技术负责人: 交底人: 接受人:鞍钢房产编号:接地装置安装分项工程施工技术交底共11页第2页施工单位工程名称分项工程接地装置安装交底部位日期年月日2.3 作业条件2.3.1按设计位置清理好场地。
2.3.2底板筋与柱筋连接处已绑扎完。
基础接地技术交底
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
3、镀锌扁钢敷设前需调直、煨弯自然.直线段不应有明显弯曲，并应立放.
4、利用建筑物基础做自然接地极，将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴上的基础梁及结构地板上下两层主筋互焊接成网作为接地体。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ１６以上主筋通长(焊接、绑扎)作为引下线，间距不大于１8m,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接．按设计找出主筋位置，用油漆做好标记.建筑物四角的外墙引下线在距室外地面上０。5处设测试卡子。
基础接地技术交底
CSCEC-DQ-001项目名称及编码第1页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准一、施工准备：1、作业人员根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。
根据工程量，确定分阶段施工人员数量及需用计划。
2、主要材料各种设备、材料必须具有生产厂家资质证明、材质证明书、产品合格证及符合技术规格说明书（SPEC）所要求的质量证明材料等。
材料、设备进入现场自检合格后，必须及时填写材质报告单向监理报验，经监理及我方现场主管人员验收合格后，方可使用。
不合格材料要立即清出现场，以防不合格材料误用到工程中。
进场材料需按照规格、型号分别堆放整齐，每种材料均要挂牌，注明材料名称、规格、数量、材质等内容并建立台账。
使用前应按设计要求校对材料规格、材质、型号。
结合工程情况，在防雷接地施工进行之前需要进行准备的主要材料如下：序号名称规格型号使用地点1裸铜缆Bare copper cable70mm2基础接地网、引下线2裸铜缆Bare copper cable300mm2主接地环，变配电室接地3 PVC绝缘电缆150mm2各功能房间内的设备接地4 PVC绝缘电缆300mm2变压器中性点及中低压配电室接地5 防雷测试卡Test link100mm*50mm*5mm中心标高1600mm地下二层的结构柱6 等电位端子盒Earth bar500mm*50mm*5mm底边标高500mm设备机房等电位7接地井Earth pit300mm*300mm*210mm 基础底板，含3m长的人工接地极CSCEC-DQ-001项目名称及编码第2页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准8接地测试空井Empty pit300mm*300mm*210mm 基础底板，用于后期电阻测试9 PVC管DN50 结构柱、剪力墙内3、主要机具根据工程进度，按时组织机具进场，坚决避免因施工机具进场不及时造成影响施工、拖后工程进度情况，如铅笔、钢卷尺、钢锯、电焊机、切割机、电工工具、接地电阻测试仪等。
基础防雷接地交底
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制年月日鲁DQ一004工程名称润德大厦施工单位山东新城建工股份有限公司交底部位电气工程工序名称基础防雷接地交底提要：交底内容：材料要求、1、基础接地施工方法：利用建筑物桩基、建筑物基础地梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。
2、基础接地施工要点（1）桩基钢筋与基础钢筋焊接：桩基钢筋与基础钢筋焊接施工要点：○1对照施工图纸确保在每处防雷引下线点，桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两根主筋焊接；○2桩基与基础钢筋必须采用φ12圆钢作为焊接材质。
要求双面施焊，焊接长度为6倍直径，焊接饱满，无遗漏。
③按照基础防雷规范要求桩基利用率应达到70%，考虑现场施工实际情况，对照施工图，基础接地网经过的桩基钢筋均与基础地梁钢筋做可靠焊接，要求两根桩基钢筋与基础地筋的两个主筋焊接。
（2）桩基钢筋与防雷引下线焊接：桩基钢筋与防雷引下线焊接施工要点：○1对照施工图纸确保每处防雷引下线均与桩基项目(专业)交底人接受交底人技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制年月日鲁DQ一004工程名称润德大厦施工单位山东新城建工股份有限公司交底部位电气工程工序名称基础防雷接地交底提要：交底内容：材料要求、屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。
避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。
○3双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。
（2）明装避雷带支架制作、安装示意图（3）、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。
接地装置安装技术交底
接地装置安装技术交底一、准备工作1、熟悉图纸和标准图集。
2、材料到现场后核对型号，分类堆放。
接地材料应均为热镀锌件。
进行垂直接地体制作，每根长度为2500mm，一端加工或尖头，一端焊上加强钢板，以方便砸入地内。
扁钢应校直校平。
二、施工阶段1、接地装置顶面埋设深度应符合设计要求，当无设计要求时埋设深度不小于0.6m。
角钢接地故应垂直埋入地下，间距应不小于5m。
2、接地装置的焊接采用搭接焊，焊接长度应符合下列规定：①扁钢与扁钢搭接长度为扁钢宽度的2倍，不少于三面施焊。
②圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。
③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
④扁钢与角钢、钢管焊接时，紧贴角钢外侧两面，或紧贴3/4钢管表面，上、下两侧施焊。
⑤除埋设在砼中的焊接接头外，应有防腐措施。
3、当利用金属构件，金属管道作接地线时，应在构件或管道与接地干线间焊接跨接线。
4、明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m，垂直直线部分1.5～3m，弯曲部分0.3～0.5m。
5、接地线在穿墙、楼板和地坪处应加套钢套管。
钢套管应与接地善罢干休和电气连通。
6、变配电室内明敷接地干线安装应符合下列要求：①便于检查，敷设位置不妨碍设备的拆卸和检修。
②当沿建筑物墙壁水平敷设时，距地面高度250～300mm，与建筑物墙壁间的间隙为10～15mm。
③当接地线跨越建筑物变形缝时，设补偿装置。
④接地线表面沿长度方向，每段为15～100mm，分别涂以黄色、绿色相间的条纹。
⑤变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的拉线柱或接地螺栓。
7、当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接电，由电缆头至穿过零序电流互感器的一段电缆金属保护层和接地线应对地绝缘。
8、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。

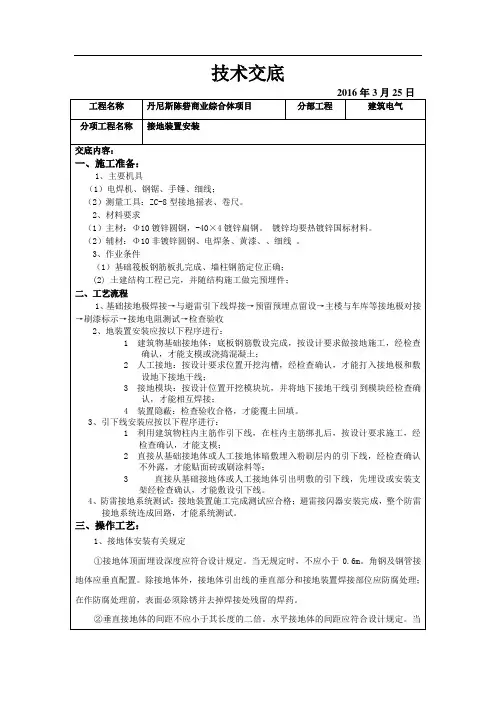

基础接地技术交底
基础接地技术交底技术交底记录工程名称千吉花园施工单位天津房信建筑工程总承包有限公司交底部位基础工序名称基础接地交底提要:施工准备、操作工艺和技术要求交底内容:一、施工准备:施工前必须让工人熟悉图纸、施工方法和质量要求，同时必须准备好施工中所需材料工具，对进场材料进行报验，经监理验收合格后，方可使用。
二、操作工艺和技术要求:1、利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网作接地体。
2、要求接地电阻值应小于1Ω。
实测不满足要求时，须增设人工接地体，直到达到要求为止。
3、各种接地引下线的下端均应与基础接地网可靠焊接，图纸中各种接地引下线的作法规定如下: a)总等电位接地引下线:采用,80×8热镀锌扁钢下端与基础接地极焊接，在变电站地面0.2米处引出后用40×5扁铜在室内距地0.2米处作一圈接地装置。
b)强电竖井接地引下线:采用TMY-40x4热镀锌铜排，下端熔接焊与基础接地极焊接，进竖井后垂直引上每层与LEB连接。
竖井垂直引上每层与LEB连接。
竖井内需接地的设备均用ZRBV-10mm2与LEB连接。
c)弱电机房及竖井接地引下线:采用-65x5热镀锌扁钢，距底板0.2米引出作盒，然后用BV-1x35mm2-PC40引上与机房及竖井内LEB连接。
机房及竖井内需接地的设备均用ZRBV-10mm2与LEB连接。
d)换热站、风机房、水泵房等设备用房接地引下线:利用结构体内两根主钢筋(大于?16)通长相互焊接在机房地面上0.2米处引出后采用-40×4镀锌扁钢在机房内距地0.2米作一圈接地装置。
4、本建筑物采用总等电位联结，其总等电位联结线必须与楼内所有导电部分相互连接，如保护干线、接地干线、建筑物内的输送管道的金属件(如水管等)、集中采暖及空调系统管道、建筑物金属构件等导电体。
总等电位联结主母线采用25mm2铜导线。
基础接地技术交底
11、电焊机安装完毕后要验收，验收合格后方可使用；
12、电焊机停放位置不能有积水，无论一次侧电源线，还是二次侧焊把线、接地线，都要保持干燥、焊把线不能有接
头，接地线接头不能超过3处，且要包扎好，做好绝缘；
13、施焊人员必须持证上岗，严禁无证上岗。必须遵守安全技术操作规程施工，严禁违规施焊。
审核人
交底人
接受人
技术交底记录
2019年4月28日
工程名称
智能输配电用中低压开关制造数字化工厂项目办公楼
分部工程
电气安装工程
交底名称：基础接地技术交底
三、工艺流程
施工准备→接地体焊接→搭接柱主筋与底板筋→焊接接地装置（底板焊接形成环形钢筋）
→标记主筋→接地测试。
四、操作工艺
1、检查定位
根据施工图纸、设计变更、图纸会审要求，测准坐标位置。
所有材料进场必须验收合格，材质证明、合格证、质保书必须齐全无误。
2、施工工具：电焊机、电焊条、氧气、乙炔、混凝土支座、预埋铁件、防腐油、银粉、黑色油漆等
3、测量工具：接地摇表、卷尺、游标卡尺等
二、质量标准
1、主控项目：
①、人工接地装置或利用建筑物基础接地钢筋的接地装置必须在地面以上按设计要求的位置设置
雷设计规范》
（二）作业条件
本工程设计为本工程接地装置是利用建筑物钢筋混凝土内的钢筋，并在建筑物周边形成环形接地装
置。接地装置在地面上设测试点。接地装置焊接前确保底板筋与柱筋连按处已绑扎完。
（三）材料要求
1、材料：镀锌扁钢、镀锌圆钢、圆钢（混凝土内主筋焊接跨接及底板接地网焊接跨接）
2、埋入土壤中部分要做防腐处理。
接地装置安装施工技术交底
接地装置安装施工技术交底1. 前言接地装置是一种用于保护电气设备和人员安全的重要装置，其作用是在电气设备故障时，将故障电流引入接地，防止电流流经人体，从而避免电击事故，并确保电气设备正常运行。
在进行接地装置的安装施工过程中，为确保安全和可靠性，需要严格按照规范要求进行操作，并进行技术交底，确保所有施工人员都清楚地了解安装要求和注意事项。
本文将从接地装置的安装需求、设备选型、施工工艺、安全注意事项、验收标准等方面，对接地装置安装施工技术进行详细交底。
2. 安装需求接地装置安装的主要需求包括：2.1 保障人员和设备的安全在电气设备故障时，将故障电流引入接地，保障人员和设备的安全，避免电击事故发生。
2.2 提高电气设备的可靠性通过接地装置的安装，能够有效地降低电气设备的绝缘电阻，提高设备的可靠性，避免电气故障发生。
2.3 符合规范要求接地装置安装需要符合国家现行的规范和标准，如《电气安装工程施工质量验收规范》（GB50203）等。
3. 设备选型接地装置的选型需要根据具体的安装需求和工作环境来确定。
在选型时需要考虑以下因素：3.1 工频接地电流的要求根据负荷电流和工作电压确定接地电流大小，并结合负荷特性、故障时间和定子绕组额定温升等因素，确定接地电阻大小，从而选定合适的接地电极。
3.2 接地电极的材质和规格接地电极的选材需要考虑其导电性、耐腐蚀性、耐热性、寿命等因素，一般选用热浸锌钢管、铜棒等材料。
3.3 附加装置的选型根据工作环境和需求，选择合适的接地附加装置，如接地线夹、绝缘垫等。
4. 施工工艺接地装置的施工可以分为以下几个阶段：4.1 相关工具和设备的准备检查施工设备的完好性，并准备好相关工具和材料，如施工车辆、钢锤、钢丝刷、焊切设备、接地电极等。
4.2 施工现场的勘察勘察施工现场并确定接地点的选择，需要考虑接地电流的大小和接地点的类型，一般选在接近地表的湿润土壤中进行。
4.3 接地电极的安装进行接地电极的安装，需将接地电极埋入土中，埋深要求根据规范进行确定，一般要求埋深不少于1.8米，并保证电极与土壤的充分接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：一、施工准备1、技术准备按照已批准的施工组织设计（施工方案）和工艺要求进行施工。
按施工图设计复查接地装置处是否有交叉管线或设备妨碍接地装置施工，如有应与监理（建设）单位协商采取措施。
2、施工机具准备主要安装机具：电焊机、气焊工具、切割机、钢锯、台钳案子、常用电工工具、活扳手、钢丝刷子、毛刷。
主要检测器具：卷尺、接地电阻测试仪等。
3、接地装置的作业条件利用基础桩基或底板钢筋做接地装置、桩基和底板，底板与柱筋应绑扎好。
二、施工工艺1、利用基础接地装置安装工艺流程、水平接地体安装2．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：水平接地体做法材料表名称型号及规格编号1 16≥Φ接地体2 ≥Φ 16接地线3接地体4×≥ -404≥-40 接地线 4×3、自然接地体安装利用柱形桩基基础作接地装置，应按设计图纸尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接焊接，再将桩基础的抛头钢筋与承台梁主筋焊接，再与上面作为引下线的柱子钢筋连接并作测试点（见图）或引至接地箱、等电位箱。
在桩基结构完成后，先必须测试其接地电阻，要求＜ 1Ω，若达不到要求，应在预留辅助接地连接板处加入人工接地极。
．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：桩基内钢筋做接地装置做法图4、利用钢筋混凝土板式基础做接地体（１）有防水层板式基础的钢筋做接地装置时，不得破坏防水层，在基础钢筋满足接地要求时，可不做外引人工接地。
．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：（2）利用钢柱钢筋混凝土基础作为接地装置 : 仅有水平钢筋网的钢柱钢筋混凝土基础作接地装置时，每个钢筋混凝土基础中有一个地脚螺栓通过连接导体与水平钢筋网进行焊接连接，地脚螺栓与连接导体与水平钢筋网的搭接长度不应小于钢筋直径的 6 倍双面焊，并应在钢桩就位后将地脚螺栓及螺母和钢柱焊为一体。
（3）有垂直和水平钢筋网的基础 : 垂直和水平钢筋网的连接，应将与地脚螺栓相连接一根垂直钢筋焊到水平钢筋网上，连接钢筋应≥Φ12 圆钢。
如果四根垂直主筋能接触到水平钢筋网时，将垂直的 4 根钢筋与水平钢筋宜采用焊接。
焊接有困难时，可采用绑扎，绑扎连接应不少于钢筋直径的 20 倍，且接触应紧密牢固。
安装可参照下图。
(4) 基础混凝土工程完成后应立即测试接地电阻。
接地电阻达不到设计要求，应加人工接地。
鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：钢筋混凝土基础接地装置做法5、断接卡子、检测点的设置为方便对接地装置的接地电阻进行测试，接地装置应设检测用的断接卡子或检测点，人工接地装置应设断接卡子，自然接地装置应设检测点。
（1）接地装置断接卡子设置有两种，一种为明设，一种为暗设；明设将接地装置连接线引出地坪上， 1.5 ～ 2m处设断接卡子，一个单位工程高度应一致，断接卡以下应套钢管保护，断接卡子应用 -40mm×4mm扁钢制作，长度不应小于 180mm，应用两个 M10螺栓两侧加平垫，有螺帽侧还应加弹簧垫用扳手拧紧。
暗装应在墙内设一断接卡子箱，规格宽 200mm，高 300mm，深 160mm，可用 1.5mm以上钢板制作。
（2）自然接地体应预留检测点（连接板）以供测试，做法可用不小于 -30mm×4m扁钢，连接柱内或墙内作引下线的钢筋，应采用电焊连接，将扁钢引至接线盒（ 86 盒）工程完工盖上盒盖封堵即可，盒盖应紧贴墙面。
鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：6、需作处理的接地装置防直击雷的人工接地装置，距人行道或建筑物出口处的距离不应小于3m，小于 3m时，为降低跨步电压，应采取措施:（1）接地装置的水平接地体埋深不小于 1m。
（2）在接地装置的上面敷设 50～80mm的沥青或沥青碎石层，宽度应超过接地装置 2m。
（3）在接地体上面用圆钢不小于Φ 12 或扁钢不小于 30× 4 焊接作成 500mm×500mm网格的均压网，其边缘距接地体不小于 2.5m。
）采用“帽檐式”均压的做法，连接应采用焊接。
4（．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年 11 月 4 日基础接地装置安装交底提要：7、防腐接地装置安装完成后应进行防腐，除混凝土里面的接地装置，在土壤或砖墙内的焊接处以及镀锌层破坏的部位，一律应进行防腐，设计有要求的应按设计要求，设计无要求的刷两遍沥青漆或两遍防锈漆，刷漆前应清除焊渣，保证油漆附着力好。
8、隐蔽检查防腐工程完成后在回填土前应进行隐蔽前的检查，查看是否有达不到设计和质量验收要求的部位，并按鲁 D—012 表做好隐蔽验收，并将座标尺寸绘制草图。
9、复土夯实隐蔽工程完成后应回填土，底层 300mm回填土应将石子，杂物去掉，土质差应筛选，回填底层 300mm应夯实，进行接地电阻测试 : 测试应每组接地装置单独测试，然后再连成一体进行系统测试；按鲁 DQ—022 填好测试记录，如达不到设计要求应通过设计采取措施，如满足要求可继续回填分层夯实。
三、质量标准1、主控项目（1）人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求的位置设测试点。
（2）测试接地装置的接地电阻值必须符合设计要求。
（3）防雷接地的人工接地装置的接地干线埋设，经过人行道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
检验方法 : 检查隐蔽验收记录。
2、一般项目接地装置顶面埋设深度设计要求。
圆钢、角钢及钢管接地极应垂直埋入地下，间．鲁DQ-005工程名称潍坊市人民医院外科病房楼施工单位北京城建亚泰建设集团有限公司交底部位基础筏板交底时间2014 年11 月 4 日基础接地装置安装交底提要：距不应小于 5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定:（ 1）扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊。
（ 2）圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊。
（ 3）圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊。
（ 4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴钢管3/4 表面，上下两侧施焊。
（ 5）除埋设在混凝土中的焊接接头外，应有防腐措施。
3、电气接地装置施工完成后，正个系统应做接地电阻测试，并按表《鲁DQ—022 电气接地电阻测试记录》，做好记录；无测试条件的单位，应请有资质的检测单位检测，监理应旁站到位。
四、安全生产、现场文明施工要求1、室外交叉作业必须带好安全帽，作业处，上空有施工的应搭设防护板，防止坠落物体打击。
2、使用大锤锤击接地极时，应有熟练工操作，扶持接地极人员，应站在侧面，当锤击接地极不晃时可松手。
3、使用电气焊时应有防火措施，电焊机应符合相关规定，并应用专用开关箱，在清理乙炔瓶渣要防止污染或火灾，氧气、乙炔瓶放置间距应大于 5m，并应设置合格氧气表，乙炔表并应设防回火装置，电、气焊操作人员应持证上岗。
4、油漆储藏处和刷油漆时，严禁烟火并隔离热源。
5、接地装置安装完毕应及时回填，并及时清理现场，不得影响其他工程施工。
五、成品保护1、注意其他工种在挖土时破坏接地装置。
2、安装接地装置时，应保护土建工程，如外墙装修、散水或地下防水。
3、利用结构钢筋作接地装置时，不得随意移动已绑扎好的钢筋，如有特殊情况应征得相关技术人员的同意。
六、工程质量验收1、检验批的数量，接地体安装应全数检查，接地装置完工后，由分包单位组织自查，在自查合格的基础上，检验批的质量验收记录由施工项目专业质量（技术）负责人填写，监理工程师（建设单位项目专业技术负责人）组织施工单位质量（技术）负责人等进行验收。
2、一个单位工程的接地装置安装工程，同时施工，并同时完成，可作为一个检验批；也可按接地系统作为检验批，也可按分区、段作为验收批，还可以以每组接地装置作进行检查。
059— DQ 为一个检验批。
接地装置安装检验批质量验收记录按鲁．鲁DQ-005工程名称潍坊市人民医院外科病房楼北京城建亚泰建设集团有限施工单位公司交底部位基础筏板2014 年交底时间11 月 4 日基础接地装置安装交底提要：3、接地装置安装工程验收时，应提交以下文件:施工图设计文件、图纸会审、设计变更和洽商记录。
技术、安全交底记录。
主要设备、材料合格证和进场验收记录。
隐蔽工程验收记录。
接地电阻测试记录。
工序交接合格记录。
七、质量通病治理1、质量通病（1）接地装置埋设深度、长度不足。
（2）垂直接地体与水平接地体搭接倍数或焊缝面和长度达不到要求。
（3）接地水平接地体与垂直接地体的连接，在垂直接地体的顶部焊接。
（4）用钢管或角钢做接地体端部，锤击时砸劈。
（5）焊缝处防腐不好。
2、通病治理计划目标在施工前应对经常发生的通病有针对性的计划 : 重点检查，要求达到符合规范要求，监理应对隐蔽工程进行平行检查。
3、采取措施（1）接地装置沟、槽、坑开挖后应对深度、长度进行现场复检，进行实测实量，组织总包单位和监理单位进行检查。
（2）垂直接地体与水平接地体连接应按本标准要求搭接或焊接，并保证焊缝面和长度满足要求；并严格检查，必须经监理（建设单位）检查验收后，方可隐蔽。
（3）水平接地体与垂直接地体连接，水平接地体应在垂直接地体顶部50mm以下。
（4）钢管或角钢接地体项部应作保护帽，防止劈裂。
（5）焊缝处防腐应清除焊渣，刷沥青漆 2 道，不得使用块状沥青涂抹。
项目（专业）交底人接受交底人技术负责人山东省建设工程质量监督总站监制注：本记录一式两份，一份交底单位存，一份接受交底单位存。
．。
