9章 多绳摩擦提升设备的选型计算

合集下载

提升机选型计算

提升机选型计算

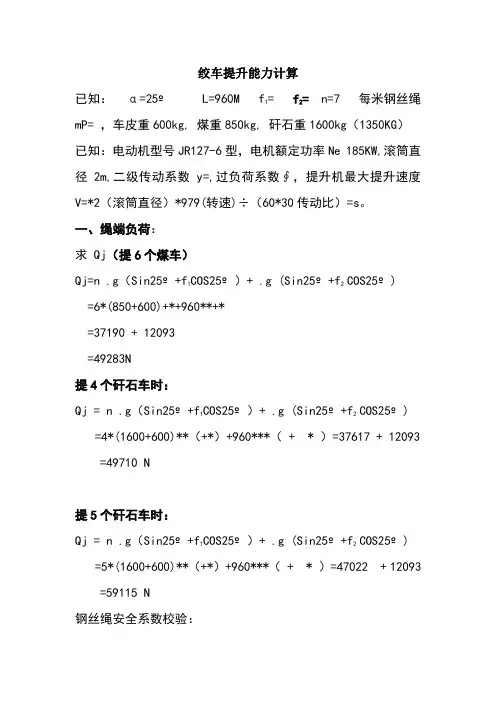

绞车提升能力计算

已知:α=25o L=960M f1= f2= n=7 每米钢丝绳mP= ,车皮重600kg, 煤重850kg, 矸石重1600kg(1350KG)

已知:电动机型号JR127-6型,电机额定功率Ne 185KW,滚筒直径2m,二级传动系数y=,过负荷系数∮,提升机最大提升速度V=*2(滚筒直径)*979(转速)÷(60*30传动比)=s。

一、绳端负荷:

求 Qj(提6个煤车)

Qj=n .g(Sin25o+f1COS25o)+ .g (Sin25o+f2 COS25o)

=6*(850+600)+*+960**+*

=37190 + 12093

=49283N

提4个矸石车时:

Qj = n .g(Sin25o+f1COS25o)+ .g (Sin25o+f2 COS25o)

=4*(1600+600)**(+*)+960***( + * )=37617 + 12093

=49710 N

提5个矸石车时:

Qj = n .g(Sin25o+f1COS25o)+ .g (Sin25o+f2 COS25o)

=5*(1600+600)**(+*)+960***( + * )=47022 + 12093

=59115 N

钢丝绳安全系数校验:

1、提6个煤车时,查表得出6*7FC ,公称强度1700Mpa钢丝绳破断拉力总

和为,所以钢丝绳安全系数:÷ = >符合《煤矿安全规程》要求。

2、提4个矸石车时,查表得出6*7FC ,公称强度1700Mpa钢丝绳破断拉力

总和为,所以钢丝绳安全系数:÷ = >符合《煤矿安全规程》要求。3、提5个矸石车时,查表得出6*7FC ,公称强度1700Mpa钢丝绳破断拉力

提升机选型计算

提升机选型计算

绞车提升能力计算

已知:α=25ºL=960M f1=0.015 f2=0.2n=7 每米钢丝绳m P=2.129 ,车皮重600kg, 煤重850kg, 矸石重1600kg (1350KG)

已知:电动机型号JR127-6型,电机额定功率Ne 185KW,滚筒直径2m,二级传动系数y=0.85,过负荷系数∮1.9,提升机最大提升速度V=3.14*2(滚筒直径)*979(转速)÷(60*30传动比)=3.42m/s。

一、绳端负荷:

求Q j(提6个煤车)

Qj=n .g(Sin25º+f1COS25º)+L.m P .g (Sin25º+f2 COS25º)

=6*9.8(850+600)(0.423+0.015*0.906)+960*2.129*9.8(0.42 3+0.2*0.906)

=37190 + 12093

=49283N

提4个矸石车时:

Q j = n .g(Sin25º+f1COS25º)+L.m P .g (Sin25º+f2 COS25º) =4*(1600+600)*9.8*(0.423+0.015*0.906)+960*2.129*9.8*(0.423 + 0.2 * 0.906)=37617 + 12093

=49710 N

提5个矸石车时:

Q j = n .g(Sin25º+f1COS25º)+L.m P .g (Sin25º+f2 COS25º) =5*(1600+600)*9.8*(0.423+0.015*0.906)+960*2.129*9.8*(0.423 + 0.2 * 0.906)=47022 + 12093

多绳摩擦式矿井提升机的设计计算及性能检测

多绳摩擦式矿井提升机的设计计算及性能检测

江苏师范大学机电工程学院毕业设计(论文)任务书

专业 班级 姓名

一、设计题目:

多绳摩擦式主井提升机的设计计算及性能检测

二、设计任务要求及主要原始资料:

设计参数:

井深:;m 620=s H

矿井年产量:万吨90=Q

装载及卸载高度均为:;m 18==x z

H H

设计内容: (1)计算并选择提升容器

(2)计算并选择提升钢丝绳

(3)计算并选择提升机

(4)井塔相对位置计算

(5)提升电动机初选

(6)提升运动学及动力学计算

(7)验算提升机容量

(8)验算电耗及效率计算

(9)提升机防滑验算

(10)绘制提升机设备布置图及井塔位置图

(11)制定提升机制动系统性能测试方案(空动时间、闸瓦间隙测定、贴闸油压及开闸油压测定,制动力矩计算)

三、设计时间: 年 月 日 至 年 月 日

指导教师: (签名)

教学院长: (签名)

本科生毕业设计(论文)

论文题目:多绳摩擦式主井提升机的设计计算及性能检测

姓名:

学院:科文学院

专业:机械设计制造及其自动化

班级、学号:

指导教师:

多绳摩擦式主井提升机的设计计算及性能检测

[摘要]:本文着重介绍了矿井提升机类型、工作原理以及组成。根据设计参数及要求,

对多绳摩擦式矿井提升机的选型进行了详细全面的计算,主要利用了已知的年产量和矿井深度以及装载和卸载高度。经过初步的选型之后,对应经选择出来的设备进行性能检验,即提升机容量验算,防滑验算,提升机的电耗及效率的计算。如果有验证不符合要求的要重新选择或者修改选择的设备,知道正确为止。最后对选择出来的提升机的制动系统进行性能测试,主要是评估提升系统性能的优良效果。论文中包含提升机设备的布置图和井塔位置图。只有正确的选择提升设备,才能提高生产效率,提高经济效益。通过自己对矿井提升机设备知识的学习和信息的收集,在参考借鉴资料、指导老师的指导以及自己的钻研,现在,对矿井提升系统有了深透的了解。

多绳摩擦式提升机毕业设计

多绳摩擦式提升机毕业设计

摘要

矿井提升机是矿山井下生产系统和地面工业广场相联接的枢纽,是矿山运输的咽喉。因此,矿井提升机在煤炭运输行业占有极其重要的地位。其中多绳摩擦式提升机式现在使用最多的提升设备。

多绳摩擦式提升机是由安装于提升机摩擦轮(主导轮)筒壳上的摩擦衬垫来驱动钢丝绳,它是提升载荷的一个非常重要的零件,其摩擦性能的好坏,直接影响着提升机的工作能力、工作效率和安全性等。因此摩擦衬垫的选择主要应该有以下特点:一是摩擦性能要好,即与钢丝绳对偶的摩擦系数要高而稳定;二是不能损伤钢丝绳,即衬垫的硬度应低于钢丝绳。围绕这两个特点,选用聚氯乙烯为摩擦衬垫。摩擦提升机是靠摩擦衬垫与钢丝绳之间的摩擦力来传递动力, 由此可能出现滑动事故。因此必须进行防滑验算。制动系统是提升机不可缺少的重要组成部分, 是提升机最后一道也是最关键的安全保障装置, 制动装置的可靠性直接关系到提升机的安全运行。本文对制动器进行设计。摩擦轮是多绳摩擦式提升机的主要承载部件,在这次设计中采用经验公式对摩擦轮壳进行验算与校核。制动器是这次设计中的一个重要工作。

关键词:摩擦轮;制动器;防滑;摩擦衬

ABSTRACT

Mine hoist is mine production system and the ground industrial square connected hub, is the throat of the mining transport. Therefore, mine hoist in coal transportation industry occupies an extremely important role. The rope friction type hoist type now use most lifting devices.

多绳摩擦提升概要课件

多绳摩擦提升概要课件

技术创新方向
多绳摩擦提升系统的技术创新方向主要体现 在材料、设计和工艺方面。随着科技的不断 进步,新型材料如高强度钢、合金钢等被应 用于提升系统的制造中,提高了系统的耐磨 性和抗疲劳性。同时,设计理念的更新和工 艺技术的改进也推动了多绳摩擦提升系统的 发展。
发展趋势预测
多绳摩擦提升系统的发展趋势主要体现在以 下几个方面:一是系统性能的优化,追求更 高的提升效率和安全性;二是智能化技术的 应用,实现远程监控和自动控制;三是环保 和节能要求的提高,推动绿色制造和低碳发 展。
也应加大对企业的支持力度,推动多绳摩擦提升系统的技术创新和产业升级。
THANKS
感谢观看
安装调试
多绳摩擦提升系统的安装调试应按照制 造商提供的技术文件和相关规范进行, 确保设备的安装质量和精度。
VS
维护保养
多绳摩擦提升系统应定期进行维护保养, 包括润滑、检查、调整、更换等,确保设 备的正常运行和延长使用寿命。同时还应 建立完善的维护保养记录和档案管理制度 。
05
多绳摩擦提升系统安全运行与故障排除 方法
市场需求变化与竞争格局分析
市场需求变化
随着矿井开采深度的增加和井型规模的扩大 ,多绳摩擦提升系统的市场需求不断增长。 同时,客户对系统的性能、安全性和寿命的 要求也越来越高。这为多绳摩擦提升系统的 发展提供了广阔的市场空间和机遇。

矿井提升设备选型计算

矿井提升设备选型计算

摩擦轮与 导向轮的
高差
过卷高度
容器全高
卸载高度
21
精选ppt
塔式多绳摩擦式提升机相对位置的计算
⑴井塔高度的确定 井塔高度Ht为
Ht = Hx + Hr + Hg + Hmd+ 0.75R Hg——过卷高度。当提升速度小于10m/s时,应不小于提升速度值,
但最小不得小于6m/s。当提升速度大于10m/s时,不得小于10m。现 在倾向于统一为10m计算。 Hmd——摩擦轮与导向轮间的高差。 R——摩擦轮半径
⑧矿井电压等级。
1
精选ppt
Biblioteka Baidu
设计依据
⑵副井提升 ①井筒各水平深度Hs,m; ②矸石提升量,若无特别规定,一般按煤炭产量的15%~ 25%计算; ③最大班下井人数,一般按每天下井人数的40%计算; ④矿车型号、规格; ⑤每班运送材料、设备、炸药等的数量; ⑥送往井下最大设备的尺寸和最重部件质量。
2
加、减速的影响系数
kW
减速器的传动效率
③初选电动机
n 60vmi
D
r/min
按上述计算出来的N与n,在电动机技术数据表中
选择合适的电动机,所选提升电动机的转速应与计算
数值相一致。此外,应选用过载能力较大者,以满足
对电动机的过载能力要求。
25

落地式多绳摩擦提升机选型验证计算

落地式多绳摩擦提升机选型验证计算

落地式多绳摩擦提升机选型验证计算

作者:尹冠群

来源:《中国科技博览》2015年第35期

[摘要]矿山提升系统主要用途是提升物料和人员的安全升降。从它的设计选型到采购安装再到安全运行和保养。所以合理选型对提升系统高效运行和安全使用有着重要的意义。

[关键词]提升系统;选型计算

中图分类号:TD534.3 文献标识码:A 文章编号:1009-914X(2015)35-0354-02

1、主井提升系统简介

假设A矿山提升机采用落地式多绳摩擦式提升机型号:JDMK-4.5×4(Ⅲ),主滚筒与天轮直径φ4.5m,设计提升速度9.5m/s,提升高度为560.5米。箕斗采用14.2m3底卸式,额定载荷30吨,自重22.519吨。平衡锤重量37吨,计量漏斗容积14.2 m3,载荷30吨,计量装置自重18吨,提升首绳钢丝绳4根,三角股钢丝绳,结构6VX37S+FC,直径φ44mm,最小破断拉力1200.0 (KN);罐道绳6根,直径φ45,拉力1746(KN)。平衡尾绳三根,结构

35W×7,直径φ48mm,最小破断拉力1300.0(KN)。主电机型号:ZKTD285/75,额定功率2240KW。

2、提升机设计依据数据

1、矿山设计规模An=200×104t/a。

2、矿山工作制度:每年330d,每天3班,每班8h。

3、矿石平均松散密度r=2.313t/m3,岩石平均松散密度r=1.8t/m3。

4、箕斗卸载高度

Hx=18m。

5、箕斗装载深度Hz=18m。

6、井筒深度Hs=524.5m。

7、箕斗采用多绳定量装载提升。

3.选型计算

多绳摩擦

多绳摩擦

多绳摩擦提升机设计材料

目前我国许多煤矿矿井已经转向中、深部开采,主井提升机是矿井大型固定设备之一,它的主要任务是沿井筒运煤,其性能好坏直接关系到矿山的生产效率和安全性及可靠性。

多绳摩擦提升机具有体积小、质量轻、安全可靠、提升能力强等优点,适用于较深的矿井提升。本文利用大学期间所学课程针对多绳摩擦轮提升机,对其滚筒和制动系统进行设计,主要包括主轴、减速器设计和计算,联轴器、钢丝绳、卷筒、电动机的选型等。他们性能的好坏决定了提升机工作性能和安全可靠性的优劣,因此,合理地选择和设计这些零部件具有很重要的意义。

应用场合

我国多绳摩擦式矿井提升机的系列参数从1960年开始制订,目前的品种有塔式和落地式;绳数上有二绳、四绳、六绳;直径结构已达5.5m;主传动形式有电动机通过减速器拖动和低速电动机直联两种。我国1958年设计生产了第一台2m四绳塔式摩擦式矿井提升机,应用在阜新五龙矿。1960年又设计生产了3m四绳摩擦式矿井提升机,在宁夏石嘴山二矿使用。从此我国也开始应用塔式多绳摩擦式矿井提升机。由于防震的需要,各矿山用户纷纷要求有落地式多绳摩擦式矿井提升机供货所以在1977年利用河南大峪沟因地面面积限制,原设计的双筒单绳提升机无法安装的情况下,在无任何落地式多绳摩擦提升机参考资料的情况下,完全依靠自己力量,经5个月的努力和攻关,于1977年10月,使我国第一台2m双绳落地式矿井提升机在我国大峪沟诞生。随后在1982年洛阳矿山机械研究所设计试制的一台四绳落地式摩擦矿井提升机在广东红工矿运行,1983年由上海冶金矿山机械厂设计生产了3m四绳直流低速的落地式摩擦提升机在我国浙江长广煤矿应用和鉴定。从此,我国的塔式和落地式多绳摩擦矿井提升机被矿山广泛采用。

提升设备选型计算

提升设备选型计算

一、提升设备选型计算

(一)计算条件:

1、井口标高+1797.00m,井底标高+725.00m,井深1072.00m,井筒净直径φ5.6m。拟选用ⅣG型井架,井架高度26.372m,岩石松散容重1800kg/m3,掘进断面S掘=33.183m2,使用HZ-4型中心回转式抓岩机装岩,抓岩机生产能力30m3/h,重7577kg。提升高度H=1072+26.372m=1098.372m。选用JKZ-2.8/15.5提升机,配用电机功率1000KW,3.0m3座钩式吊桶单钩提升。

(二)计算提升机提升能力

井深700m以下时:

1、一次提升循环时间

T1=2×[(1082.4+2×5.482-52)÷5.48]+80+80=553S

2、提升能力

AT=(3600×0.9×3)÷(1.25×555)=14S

3、每一凿井循环(段高3.4m)出矸量3.4×33.183=113 m3(实体)

4、每一凿井循环提升矸石时间(33.183×3.4×1.8)÷(14×0.8)=18h

5、1个施工循环时间为:支模平底2h;打锚杆、挂网、喷砼7h,

井深700m以上时:打眼放炮8h;捣制砼7h;清底提盘4h。

合计:28h,28+18=46h

6、月循环数为:(30×24)÷46=15个循环

7、月进尺:15×3.4=51m

一次提升循环时间:

1、T1=2×(700+2×5.482-52)÷5.48+160=418S

2、提升能力:A T=(3600×0.9×3)÷(1.25×418)=18.6 m3/h

3、每一凿井循环提升矸石时间:

12、多绳摩擦提升机设计计算提升动力学计算docx

12、多绳摩擦提升机设计计算提升动力学计算docx
十二、提升动力学计算
序号
计算步骤
计算公式
箕斗(六阶段)
罐笼(三阶段)
平衡锤单容器
下放货载
静力平衡提升系统
不平衡提升系统重
静力平衡提升系统
不平衡提升系统
加速阶段直线
加速阶段抛物线
罐笼
动力学方程
加速阶段,力图为向下的直线
0
0
空箕斗进入卸载曲轨的加速阶段
箕斗在卸载曲轨上的自重减轻系数(容器自重不平衡系数),提升开始时最大,对翻转式 对底卸式 0离开时最小 0
空箕斗离开卸载曲轨的加速阶段
1
提升开始
2
加速终了
3ห้องสมุดไป่ตู้
等速开始
a=0
x=
即静阻力
4
等速终了

5
减速开始
a=
x=
6
减速终了
7
爬行开始
8
爬行终了
9
停车制动开始
10
提升终了
提升终了阶段,重箕斗沿卸载曲线上升,矿石逐渐向外卸出,同时箕斗有一部分自重也逐渐传给卸载曲线,因而上升静张力减小, 重箕斗在卸载曲线上载重量的减轻系数
11
绘制提升工作力图
由于减速度大小不同,可能有三种情况
根据 ,千瓦,可计算及绘制功率图,加速阶段为凸形曲线,减速阶段为凹形曲线,等速阶段为直线。静力平衡系统功率图个阶段均为直线。

主立井多绳摩擦提升计算

主立井多绳摩擦提升计算

主立井多绳摩擦提升计算

计算依据

1、最大班提升量50吨

2、最大班上下井人数60人

3、矿车型号YFCO.75-6,自重G0=750kg,容积0.75m3,最大载荷1875kg,有效载荷1800kg。

4、提升容器采用3#单层罐笼,(2200x1350),承人15人,自重Q z=4.2吨,最大载荷2.6吨。

5、井深550m

一、终端载荷

(一)提升物料

Q1=Q+Q Z+G0=1875+2600+1800=6275kg

(二)提升人员,每人按70kg计算

Q2=Q r+Q Z=1050+2600=3650kg

二、选择钢丝绳

(一)选择主钢丝绳

由于终端载荷重6275kg,估计应选JKM-1.85×4(I)E型多绳缠绕式提升机。其摩擦轮直径D=1850mm。依据摩擦轮式提升机无导向轮时主导轮直径大于钢丝绳直径80倍且同时大于钢丝绳最粗丝直径1200倍的要求,钢丝绳最大直径为:

d=1850/80=23mm。

首绳选取4根,其中半数左捻,半数右捻,选用6V×19(a)+Fc-φ18-1570型(镀锌三角形股),直径18mm,单重P=1.21kg/m,钢丝绳最小破断拉力Qs=168KN,钢丝绳公称抗拉强度σ=1570MPa。(二)选择尾绳

尾绳选取2根,选用6×19+Fc-φ24-1570型普通圆股钢丝绳,直径24mm,单重P=2.12kg/m,钢丝绳最小破断拉力Qs=298KN,钢丝绳公称抗拉强度σ=1570MPa。同时用圆尾绳旋转连接器做悬挂装置,克服圆股钢丝绳在使用过程中旋转的问题。

三、选择提升机

(一)摩擦轮直径D已预选,D=1850mm。

主井提升设备选型岳海岩

主井提升设备选型岳海岩

目录

1主井提升容器的计算 ............................................... 3 1)按经济提升速度选择最大提升速度 ............................................ 4 2)估算一次提升循环时间 ................................................................ 4 3)一次提升量的计算 ........................................................................ 4 4)提升最大速度的确定 .................................................................... 5 2提升钢丝绳的选择 .................................................. 7 1)计算钢丝绳需要的每米质量 ........................................................... 7 2)验算主提升钢丝绳的安全系数 .................................................... 9 3提升机的计算选择 ................................................ 11 1)摩擦轮直径计算 .......................................................................... 11 2)提升系统的最大静张力max '

多绳摩擦提升系统首绳悬挂装置选型

多绳摩擦提升系统首绳悬挂装置选型

多绳摩擦提升系统首绳悬挂装置选型

收稿日期:2022-07-24;修回日期:2022-10-05

作者简介:谭清述(1988—),男,四川万源人,工程师,从事矿山提升系统、输送系统设计工作;福建省厦门市湖里区泗水道599号海富中心B座

20楼,紫金(厦门)工程设计有限公司,361000;E mail:449550590@qq.com

谭清述,李照连

(紫金(厦门)工程设计有限公司)

摘要:随着开采深度的增加,多绳摩擦提升系统被广泛应用在深竖井中,但机械性能差别、制造误差、提升系统运行特性等因素会导致提升系统在运行过程中钢丝绳间受力不均衡,使部分钢丝绳产生滑动,增加系统维护量,缩短钢丝绳使用寿命。针对以上问题,从钢丝绳受力不均的机理切入,以陈耳金矿为例,对其深竖井首绳悬挂装置进行了选型计算,从而选择合适的首绳悬挂装置,使维护作业由每隔1周维护1次改为每年维护1次或2次,

钢丝绳使用寿命基本可达到2a。关键词:竖井提升;多绳摩擦提升系统;钢丝绳;悬挂方式;首绳悬挂装置;深部开采

中图分类号:TD526 文章编号:1001-1277(2022)12-0059-04文献标志码:A

doi:10.11792/hj20221211

引 言

随着国内矿业发展,地表浅层矿石已被大量开采,矿石开采逐步由地表浅层向深部发展。目前,国内已有多条深度超过1000m的竖井,设计深度超过1600m的深井。多绳摩擦提升系统被广泛应用于提升高度300~2000m的竖井中,由于技术发展不充分及外在条件限制,大部分超深井均采用多绳摩擦提

第九章 多绳摩擦提升设备的选型计算

第九章  多绳摩擦提升设备的选型计算
• 当矿井为多水平同时生产时,双容器只适用于最深的生产水平,一般为主要生产 水平。在这个生产水平以上的各个生产水平,将只能作单容器提升的方式运行。 • 由于楔形罐道是井口及主要生产水平的必要的安全设施,提升容器不可逾越楔形 罐道,因而,将不能为主要生产水平以下的生产水平服务。
3) 单容器带平衡锤的提升系统特别适合于多水平提升的矿井使用。 而且由于平衡锤的重力大于提升容器的自重,因而改善了多绳摩擦提 升系统的防滑性能。
(二)提升钢丝绳的选算计算步骤
1. 提升钢丝绳的绳端荷重Qd
箕斗提升时:
Qd Q+Qz g
Qd Qz z G G0 g
(9-1) (9-2)
罐笼提升时:
式中 Qz —— 提升容器(箕斗或罐笼)的质量,kg;
Q —— 一次提升量,kg;
z —— 每次提升的矿车数; G —— 矿车中货载质量,kg; G0 —— 矿车的质量,kg; g —— 重力加速度,m/s2。
对于重力差大于3 %的重尾绳系统,则应该按提升容器在井口停
车的位置上,列出相应的计算式,即 箕斗提升时,
' Fj Q Q npH n1q H t H H z k g
' Fj Qz z G G0 npH k n1q H t H H g
b H zx L0

10、多绳摩擦提升机设计计算防滑验算

10、多绳摩擦提升机设计计算防滑验算
2)安全制动减速度在下放货载时既要大于1.5米/ 又要小于防滑极限减速度。
3)制动力矩不得小于最大静力矩的三倍
安全制动减速度在提升货载时既要小于5米/ 又要小于防滑极限减速度。
计算提升开始时进行安全制动的防滑极限减速度,各值计算与提升开始时加速度计算值同,但公式用减速度的公式, 计算时,为使 的因子 的
比较制动减速度是否既小于5米/ 又小于防滑极限减速度。
主减速度不是安全制动时的减速度
安全制动减速度在下放货载时既要大于1.5米/ 又要小于防滑极限减速度。
计算下放货载进行安全制动的防滑极限减速度,各值计算与下放货载减速度计算值同,但
比较制动减速度是否既大于1.5米/ 又小于防滑极限减速度。
主减速度不是安全制动时的减速度
十、防滑验算
序号
计算步骤
计算公式
罐笼
箕斗
备注
1
静防滑验算,取表九中计算的
2
动防滑验算,因所取加速度及减速度值均比按防滑条件计算的值小,故不再验算
3
安全制动的防滑验算,要保证安全规程的三点要求,多绳一般为等重尾绳及重尾绳,重尾绳最不利的情况是提升开始时进行安全制动
1)安全制动减速度在提升货载时既要小于5米/ 又要小于防滑极限减速度。
制动力矩不得小于最大静力矩的三倍
计算提升货载时防滑允许的安全制动力矩Βιβλιοθήκη Baidu

竖井主井多绳摩擦式提升设备选型设计全套图纸

竖井主井多绳摩擦式提升设备选型设计全套图纸

课程设计(论文)

题目:《竖井主井多绳摩擦式提升设备选型设计》副题目:

院(系、部):

专业:

年级:

姓名:

目录

目录.....................................................

1.前言 (1)

2.

设计题目 (3)

某矿年产量A n=78万t,矿井深度H s=820m,主井装载高度Hz=20m,煤的松散密度ρˊ=m3卸载高度Hx=20m。年工作日b r=330天,日工作小时t s=16h。。矿井电压品级6KV,采纳多绳摩擦提升,试进行主井提升设备的选型设计。 (3)

课程设计内容 (3)

1)对矿井主井提升的设计选型进行要紧的计算分析及验算。 (3)

2)确信适合的主井提升方案及细节进程。 (3)

3)利用CAD软件对提升设计图的绘制。 (3)

进行方式 (3)

3. 设计内容 (4)

4.设计体会 (21)

2.序论

设计目的

1)初步应用《矿井运输提升课程设计》课程所学的知识,通过课程设计加深对

《矿井运输提升课程设计》课程的明白得。

2)培育机械工程及自动化专业学生的动手能力,对编写采矿技术文件,包括编

写设计说明书及绘制设计图纸进行初步锻炼。

3)为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。

设计题目

某矿年产量A n=78万t,矿井深度H s=820m,主井装载高度Hz=20m,煤的松散密度ρˊ=m3卸载高度Hx=20m。年工作日b r=330天,日工作小时t s=16h。。矿井电压品级6KV,采纳多绳摩擦提升,试进行主井提升设备的选型设计。

课程设计内容

1)对矿井主井提升的设计选型进行要紧的计算分析及验算。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

总之,设计上要尽量采用等重尾绳,当做不到这一点时,也应该 使差重不能太大。
平衡尾绳除了只担负其本身的重力外,并无其它外加的负荷,因 此,选用抗拉强度较低的钢丝绳,其安全系数也是较大的,《煤 矿安全规程》对尾绳的安全系数并无具体规定,故不必再验算尾 绳的实际安全系数。
当选用圆股钢丝绳(包括多层不旋转圆股钢丝绳)作平衡尾绳时, 抗拉强度可选用1400MPa的钢丝绳,无需更高的抗拉强度。
专为升降物科时:
专为升降人员时: 降人员和物科时:
ma=7.2-0.0005Hc
ma=9.2-0.0005Hc
(9-14)
(9-15)
1) 升降人员时:ma=9.2-0.0005Hc
2) 混合提升时:ma=9.2-0.0005Hc 3) 升降物料时:ma=8.2-0.0005Hc 根据计算出的p值,从钢丝绳规格表中选出钢丝绳。
4. 确定提升钢丝绳每米质量p
提升钢丝绳每米质量p的计算公式 箕斗提升,
p Q Qz
B n Hc g 0 ma
(9-12)
罐笼提升:
B p Q z G G0 n Hc g 0 ma
(9-13)
2) 当已知Hzx、R、r、S时,提升钢丝绳在主 导轮上增加的围抱角θ,
arcsin

Rr L arctg 0 b H zx
(9-8)
式中 b—主导轮中心与导向轮中心的距离,m;
L0 S r R

(9-9)
L0—主导轮中心与导向轮中心的水平距离,m; (9-10) 2 2 b H zx L0
应该指出,这里 Hzx的数值是做为设计开始时估算用的,在具体设 计中可能有变化,在确定井塔高度时不仅受到罐道类型(钢罐道 或钢缝绳罐道)的影响,对于钢丝绳罐道,如果采用液压调绳装 置,则防撞梁底部至导向轮层地面的高度Hf,还要比一般绳罐道加 大一些,因此,对于 Hk' 数值的确定,不可过分地压缩。设计上应 考虑留有余地。
三、平衡尾绳的选择
平衡尾绳是为了平衡提升钢丝绳的重量而获得等力矩设置的。尾绳并 不负担其它载荷.而只承受其下面悬垂的钢丝绳本身的自重。 为了保证提升系统的安全运行,要求平衡尾绳具有不旋转、不扭结等 特点。可使用扁钢丝绳作平衡尾绳。扁钢丝绳的主要缺点是,由于完全 用手工编织,生产效率很低,产量很小,根本不能满足大多数矿井的使 用需要。可用多层不旋转圆股钢丝绳:18×7、34×7两种。 目前,绝大多数生产矿井都已改用圆股钢丝绳作平衡尾绳。新建的矿 井,设计中也已全部选用6×19、6×24、6×37等品种普通圆股钢丝绳 作平衡尾绳。 可选用两条规格、品种结构相同的钢丝绳作平衡尾绳。也可选用三条。 为了使平衡尾绳的总单重与提升钢丝绳的总单重接近甚至相等,在采用 三条绳时,可以是品种结构、规格相同的;也可以是相同的品种结构, 不同的规格(单重)的三条绳,具体的组成有两种:即“中粗侧细”或 “中细侧粗”的办法。
Ht H z H s H x
(9-5)
Hz —— 装载水平至井下运输水平的高度,m; Hs —— 井筒深度,m;
Hx —— 卸载水平至井口的高度,m,
Hk‘ —— 提升容器在卸载位置时,容器底部至主导轮轴线的高度。
Hk' —— 提升容器在卸载位置时,容器底部至主导轮轴线的高度,
H k' H r H g H f H l H zx
(8-25)
罐笼提升时,
简化为
(8-26)
对于等重尾绳的提升系统,由于np=n1q的关系,故可以相应地
箕斗提升时, Fj Qz Q np H k' H t H H g
除了以上的计算外,Hzx数值的最后确定,在结合建筑结构特点的情况 下,还应根据防滑性能对围抱角的要求,进行适当的调整。 提升钢丝绳在主导轮上的围抱角α,是按弧度计算的,可以利用下式求 出 180 (9-11) 180 生产厂希望多绳摩擦提升机实际使用的围抱角不超过195°。实际使用 中应具体计算,hl的数值也是可以适当调整的。
式 中 σB — 钢 丝 绳 公 称 杭 拉 强 度 , Pa ; γ0 — 钢 丝 绳 密 度 , kg/m3 ; n — 钢丝绳数目; g — 重力加速度,m/s2; ma — 提升钢丝绳的安全系数。
ma —— 提升钢丝绳的安全系数,《煤矿安全规程》及《煤炭工 业设计规范》规定:
当钢丝绳悬垂长度Hc不大于1200m时,按下列公式计算:
1) 当已知S、r、R、θ时,求Hzx值
H zx R r sin
R 1 cos S r 1 cos tg
(9-7)
式中 θ —— 在设置导向轮后,提升钢丝绳在主导轮上增加的围抱角(°)。 r —— 导向轮半径,m;
R —— 主导轮半径,m;
在确定提升钢丝绳和平衡尾绳的结构品种及规格、数量之后,实 际上的总单重将只可能出现以下三种情况:
1) 轻尾绳系统 2) 等重尾绳系统 3) 重尾绳系统 npg > n1qg npg = n1qg npg < n1qg (9-18) (9-19) (9-20)
式中 n —— 提升钢丝绳的数量; n1 —— 平衡尾绳的数量; q —— 平衡尾绳的每米质量,kg/m。
第九章
多绳摩擦提升系统的选型计算
第一节 第二节 第三节 多绳摩擦提升系统选型计算的一般原则 多绳摩擦提升的防滑分析 多绳摩擦提升有关参数的确定
河北工程大学机电学院
第一节
多绳摩擦提升系统选型计算的一般原则
多绳摩擦提升设备所用容器的选择应注意以下几点:
1) 双容器提升的能力是单容器的二倍,并具有设备的尺寸小、重
Hr —— 容器全高,m; Hf —— 防撞梁底部至导向轮 层层面的高度,m; Hl —— 导向轮轴中心距楼板 层面的高度,m; Hzx —— 主导轮中心至导向 轮中心的高度,m。
(9-6)
3. Hzx数值的确定
应结合选定的多绳摩擦提升机主导轮的直径,从表9-1中选用。对 于无导向轮的多绳摩擦提升机,Hzx = 0。
F j Qz Q np H k' H t n1qH H g
F j Qz z G G0 np H H t n1qH H g
' k
(9-23) (9-24)
式(9-23)及(9-24)系按提升容器重载、停止在井底的停车点位置上列出的 计算式,这适用于等重尾绳及轻尾绳的提升系统(对于重尾绳的提升系统, 若重力差不超过3%的系统也适用)。
H c H H Ht H k'
• 式中 HH —— 尾绳环的高度,m,
(9-3)
2. 钢丝绳最大悬垂长度Hc
H H H g 1.5S
(9-4)
S —— 提升钢丝绳的中心距(即提升容器在井筒中的中心距),m; Hg —— 过卷高度,m,《煤矿安全规程》及《煤炭工业设计规范》 规定:当提升速度小于10m/s时,过卷高度不小于速度值,且不小 于6m;当提升速度不小于10m/s时,不小于10m; Ht —— 提升高度,m;
对于重力差大于3%的重尾绳系统,则应该按提升容器在井口停
车的位置上,列出相应的计算式,即 箕斗提升时,
Fj Qz Q npH k' n1q H t H H g
Fj Qz z G G0 npH k' n1q H t H H g
二、提升钢丝绳的选择原则及计算方法
(一) 提升钢丝绳品种结构的选择原则
1) 当供应的条件允许时,应优先采用三角股钢丝绳;
2) 在三角股钢丝绳 的货源无法解决 时,应选用线接 触、品种结构为 W(瓦林吞式)、T (填充式)的同向 捻圆股钢丝绳; 3) 在只有普通圆股 点接触钢丝绳时, 则应选用同向捻 的钢丝绳。
四、多绳摩擦式提升机的选择
(一) 主导轮直径D
根据《煤矿安全规程》的规定:摩擦轮式提升机的主导轮直径D与 提升钢丝绳直径d之比应符合下列要求:
无导向轮时, 有导向轮时, D/d ≥ 80 D/d ≥100 (9-21) (9-22)
ห้องสมุดไป่ตู้(二) 钢丝绳作用在主导轮上的最大静张力Fj
• • 箕斗提升时, 罐笼提升时,
(二)提升钢丝绳的选算计算步骤
1. 提升钢丝绳的绳端荷重Qd
箕斗提升时:
Qd Q+Qz g
Qd Qz z G G0 g
(9-1) (9-2)
罐笼提升时:
式中 Qz —— 提升容器(箕斗或罐笼)的质量,kg;
Q —— 一次提升量,kg;
z —— 每次提升的矿车数; G —— 矿车中货载质量,kg; G0 —— 矿车的质量,kg; g —— 重力加速度,m/s2。
从选型设计上说,希望采用等重尾绳,这对于生产管理也较方 便(规格较少),实际上当钢丝绳(提升绳及尾绳)的具体规格确定后, 往往并不一定能做到完全相等,故在确定尾绳的规格时,可以使尾 绳的总单重略重于提升钢丝绳的总单重(一般以不超过3%为宜),在 这种前提下,提升系统的动力学可以按等重尾绳的提升系统计算, 这样的简化计算,可以允许。
3) 单容器带平衡锤的提升系统特别适合于多水平提升的矿井使用。 而且由于平衡锤的重力大于提升容器的自重,因而改善了多绳摩擦提 升系统的防滑性能。
对于同样提升高度及相同产量的矿井,采用单容器带平衡锤的提升系统时,则必 须采用一次装载量较大的提升容器。因此相应地增大了多绳摩擦提升机(包括电动机), 设备重量、建筑面积及投资等都要随之相应增加。
4) 双容器提升系统,由于提升钢丝绳的变形(包括弹性伸长和残余 变形)的影响,以及提升钢丝绳在主导轮衬垫上的蠕动,在实际 运转中,只能保证井口的准确停车,即使是一个生产水平,也不 能保证井底的容器停在准确的位置上。 • 单容器的提升系统,则不受钢丝绳的变形影响,能够确保在各个 生产水平的准确停车。由于这一原因,往往某些只有一个生产水 平的矿井也采用单容器的提升系统。 5) 对于多水平生产,而且对于煤有不同的品种、牌号有分装分运要 求时,可以按照具体的产量及生产水平的需要,在一个井筒中装 设两套单容器带平衡锤的提升设备。也可以采用一套单容器,另 一套双容器提升方式。 究竟采用双容器或单容器的提升方式,应该结合矿井的具体特点, 经过技术经济上的比较,权衡利弊后,才能最后确定。
考虑采用稍重的尾绳,是由于重尾绳具有:
在提升开始时,平衡尾绳与提升钢丝绳的重力差[Htg(n1q-np)]相当 于在空容器侧增加了平衡重,这对于电动机的起动是有利的,起动时间 可以缩短,而提升系统的电力消耗也相应地降低了。
重尾绳的提升系统对于提升钢丝绳是不利的因素,因为当重容器在 接近井口的停车位置时,提升钢丝绳的安全系数较提升开始时稍有降低, 这也是规定超重在3%以内的原因,超过太多,将使安全系数降低过多, 为此将需要相应加粗提升钢丝绳(或需采用高强度的钢丝绳),甚至提升 机升级,采用较大主导轮的多绳摩擦提升机。
5. 验算钢丝绳的安全系数
• 箕斗提升:
nQq ma g Q Qz npH c
nQq ma g Q z G G0 npH c
(9-16)
• 罐笼提升:
(9-17)
说明:由于还要对多绳摩擦提升的防滑性能进行验算,当防滑条 件不能满足时,还需要增加提升容器的重量(加配重)以满足防滑 的要求,在这种情况下,由于提升容器重量的增加,应根据增加 配重后的容器自重,对提升钢丝绳的安全系数重新校验。
量轻、投资省等一些优点。 2) 由于多绳摩擦提升机的提升钢丝绳的长度是固定的,在运行的 短暂间歇时间里,无法调节钢丝绳的长度,因而双容器提升只适用于 一个生产水平。
• 当矿井为多水平同时生产时,双容器只适用于最深的生产水平,一般为主要生产 水平。在这个生产水平以上的各个生产水平,将只能作单容器提升的方式运行。 • 由于楔形罐道是井口及主要生产水平的必要的安全设施,提升容器不可逾越楔形 罐道,因而,将不能为主要生产水平以下的生产水平服务。
