5-2 根据轴测图上所注尺寸,用1：1画出立体的三视图[1页]
《机械制图》习题库

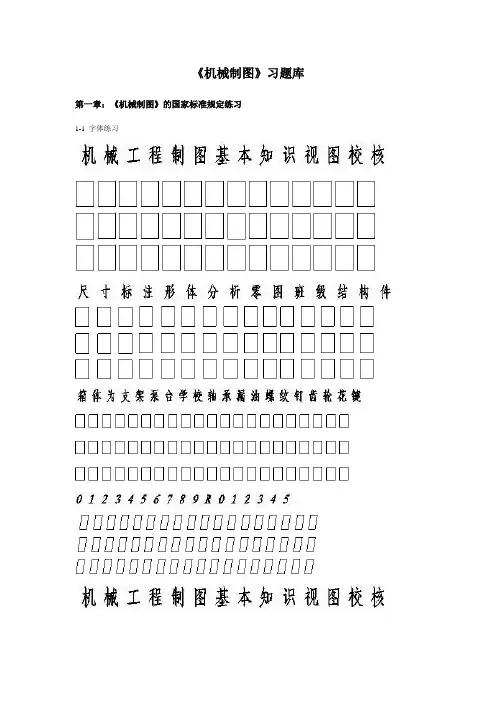

《机械制图》习题库第一章：《机械制图》的国家标准规定练习1-1 字体练习1-2 线型练习1-3 尺寸注法练习1.标注圆的直径。
1.标注圆弧半径。
1-4 尺寸标注改错：将改正后的尺寸标注在右边图上.1-5 按下图所示尺寸及图形在指定位置绘制图形，并标注尺寸第二章：绘图方法练习2-1 参照图形，在指定位置按1 ：1 画出图形并标注尺寸。
2-2 参照图形，在指定位置按1 ：1 画出图形并标注尺寸。
2-3 根据小图尺寸按比例要求完成大图2-4绘制平面图形2-5绘制平面图形2-6按1:1 绘制平面图形.第三章：点、线、面习题3-1找出立体图与三视图的对应关系，将相应的编号填入三视图的括号内3-2对照立体图补画第三视图（1）（2）（3 ）（4 ）3-3 作点的投影图，并填写出各点距投影面的位置（1）已知各点的空间位置，试作投影图，并填写出各点距投影面的位置（2）已知各点的空间位置，试作投影图，并填写出各点距投影面的位置（单位：mm ）。
3-4画出各点的空间位置。
3-5 求下列各点的第三面投影，并填写出各点距投影面的距离。
3-6 已知各点的坐标值，求作三面投影图。
3-7 已知点A 的三面投影，并知点B 在点A 正上方10mm ，点C 在点A 正右方15mm。
求两点B 、C 的三面投影图。
3-8已知各点的投影，试判断各点与点A 的位置，并对投影图中的重影点判别可见性。
3-9已知各点的三面投影，填写出各自的坐标值。
3-10根据立体图，在三视图中分别标出A、B、C的三面投影3-11 已知直线上两端点A （30 ，25 ，6 ）、B （6 ，5 ，25 ），作出该直线的三面投影图。
3-11已知直线AB 上一点C 距H 面20mm ，求点C 的V 、H 面投影。
3-12 在直线AB 上有一点C ，且AC ∶CB =1 ∶2 ，作出点C 的两面投影。
3-13 判别下列各直线对投影面的相对位置，并补画第三面投影。
3-14 判别下列各直线对投影面的相对位置，并补画第三面投影。
工程制图基础习题集答案)
第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
第2章投影基础
__ _
第2章投影基础
如文档对你有用，请下载支持！
第2章投影基础
2-45根据已知，补画第三视图。
第2章投影基础
第4章组合体
第4章组合体
练习题二
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
(12分)
三、在平面ABC内作一条水平线，使其到H面的距离为10mm。
(10分)
四、指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分)
五、指出螺柱连接画法中的错误，并将正确的画在指定位置。
(10分)
六、读零件图并回答下列问题。
(20分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5
6．说明符号的含义。
如文档对你有用，请下载支持！1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
6.说明符号的含义。
现代工程图学习题集(第3版)答案
5
2
3
8
答案 方法
1
6
7
4
5-3 根据轴测图画出组合体三视图（尺寸从图中直接量取）
1 参考答案
2 参考答案
5-4 根据轴测图上所注尺寸，用1:1画出组合体三视图 1
参考答案
2
参考答案
5-5 标出指定的图线和线框在其他视图上的投影，并填空
参考答案
参考答案
参考答案
参考答案
参考答案
第5章 组合体视图
5-1 5-2 5-3 5-4 5-5 5-6 5-7 5-8 5-9 5-10 5-11 5-12
总目录
5-1 根据轴测图补画视图中所缺图线
答案
方法
答案 方法
3
答案 方法
4
答案
方法
３
答案
方法
5
答案
方法
6
答案
方法
5-2 看懂两视图，找出对应的立体图，并画出第三视图
答案
参考答案
5-6 补画视图中所缺图线
1
2
3
答案
方法
4
答案
方法
5
答案
方法
6
答案
方法
5-7 读懂两视图后,补画第三视图(一)
1
答案 方法
2
答案 方法
3
答案 方法
4
答案 方法
5
答案
方法
6
答案
方法
5-8 读懂两视图后,补画第三视图(二)
1
答案
方法
2
答案
方法
3
答案
方法
4 答案
方法
5
答案
建筑制图与识图习题集1
建筑制图与识图习题集..第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）1.第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2..第1章投影基本知识1-2 画三视图练习班级姓名学号 3.第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 4 1. 2..3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。
班级 姓名 学号5.5.6.7.8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号 6 .1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号7 5. 6..7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。
班级姓名学号8 .1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。
班级姓名学号9 5. 6..7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。
班级姓名学号10 ..1.2.3.4..第1章 投影基本知识1-6 根据已知视图补画缺线。
班级 姓名 学号11.1.2.3.4.第1章投影基本知识.1.按立体图作各点的两面投影。
2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。
.第1章投影基本知识..3. 根据立体图，画A 点的三面投影图。
4.根据A ，B ，C 三点的立体图作出它们的投影图。
第1章投影基本知识.5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。
6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。
.第1章投影基本知识..1. 判断下列直线对投影面的相对位置，并填写直线类型。
现代工程图学习题第五章答案 PPT
答案
y
y
5-1.6 根据轴测图补画视图中所缺图线
答案
5-2 看懂两视图，找出对应的立体图，并画出第三视图 答案
（（ ）） （（ ））
（（ ）） （（ ））论下，但要小声点
9
5-2 看懂两视图，找出对应的立体图，并画出第三视图 答案
（ （ ） ） （ （ ） ）
（（ ）） （ （ ））
5-3.1 根据轴测图画出组合体三视图（尺寸从图中直接量取）
y
y
5-3.2 根据轴测图画出组合体三视图（尺寸从图中直接量取）
5-4.1 根据轴测图上所注尺寸，用1:1画出组合体三视图
5-4.2 根据轴测图上所注尺寸，用1:1画出组合体三视图
5-5.1 标出指定的图线和线框在其他视图上的投影，并填空
5-8.5 读懂两视图后,补画第三视图(二)
5-8.6 读懂两视图后,补画第三视图(二)
5-9.1 读懂两视图后,补画第三视图（三）
5-9.2 读懂两视图后,补画第三视图（三）
5-9.3 读懂两视图后,补画第三视图（三）
5-9.4 读懂两视图后,补画第三视图（三）
5-9.5 读懂两视图后,补画第三视图（三）
5-9.6 读懂两视图后,补画第三视图（三）
5-10.1根据轴测图在视图中标注尺寸。
5-10.1根据轴测图在视图中标注尺寸。
5-10.1根据轴测图在视图中标注尺寸。
5-10.2 标注组合体的尺寸,尺寸数值按1:1从图中量取(取整)。
5-10.3 标注组合体的尺寸,尺寸数值按1:1从图中量取(取整)。
5-6.4 补画视图中所缺图线
切点
5-6.5 补画视图中所缺图线
切点
5-6.6 补画视图中所缺图线
第5章现代工程图学习题集答案
第5章现代工程图学习题集答案
第5章现代工程图学习题集答案
第5章现代工程图学习题集答案
第5章现代工程图学习题集答案
5-11 标注组合体尺寸，尺寸从图上量取（取整数）
第5章现代工程图学习题集答案
第5章现代工程图学习题集答案
第5章现代工程图学习题集答案
5-12 第二次制图作业指示——组合体视图
•2
•答案 •方法
第5章现代工程图学习题集答案
•3 •答案 •方法
第5章现代工程图学习题集答案
•4
•答案
•方法
第5章现代工程图学习题集答案
•4
•答案
•方法
第5章现代工程图学习题集答案
•5 •答案 •方法
第5章现代工程图学习题集答案
•6
•答案 •方法
第5章现代工程图学习题集答案
5-10 尺寸标注
•2
•答案
•方法
第5章现代工程图学习题集答案
•3
•答案
•方法
第5章现代工程图学习题集答案
•4 •答案 •方法
第5章现代工程图学习题集答案
•5
•答案
•方法
第5章现代工程图学习题集答案
•6
•答案 •方法
第5章现代工程图学习题集答案
5-9 读懂两视图后,补画第三视图（三）
•1
•答案 •方法
第5章现代工程图学习题集答案
•2
•答案 •方法
第5章现代工程图学习题集答案
•3
•答案 •方法
第5章现代工程图学习题集答案
•4
•答案 •方法
第5章现代工程图学习题集答案
•5
•答案
•方法
工程制图基础习题集答案(李广慧)
2-28 求圆锥体表面上 A、B、C 的另两面投影。
2-29 求圆球体表面上 A、B、C 的另两面投影。
第 2 章 投影基础
精选
2-30 根据截切的四棱柱的两面投影，求其侧面投影。
2-31 求三棱锥截切后的侧面投影，补全水平投影。
2-32 求立体的侧面投影。
2-33 求立体截切后的水平投影。
第 2 章 投影基础
第 2 章 投影基础
精选
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出 A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。 2-4 已知点 B 在点 A 的左方 35 毫米，在点 A 的前方 10 毫米，在 点 A 的上方 20 毫米处；点 C 与点 B 同高，且点 C 的坐标 X=Y=Z； 点 D 在点 C 的正下方 26 毫米处，试画出各点的三面投影图。
精选
2-34 根据两视图，求圆柱体截切后的第三视图。
2-35 根据两视图，求圆柱体截切后的第三视图。
2-36 根据两视图，求圆柱体截切后的第三视图。
2-37 求圆柱体截切后的第三视图。
第 2 章 投影基础
精选
2-38 求圆锥的截交线，完成其水平投影和侧面投影。
2-39 求圆锥的截交线，完成其侧面投影。
2-19 判别两直线是否垂直。 （1）
（2）
（3）
（4）
垂直 第 2 章 投影基础
不垂直
不垂直
精选
垂直
2-20 判别直线与平面是否平行。（CD∥EF） （1）
（2）
2-21 判别两平面是否平行。
（1）
现代工程图学(第四版)习题答案第5章
参考答案
现代工程图学习题集（第4版）
第5章 组合体视图
5-11.1 标注组合体尺寸，尺寸从图上量取（取整数）
参考答案
现代工程图学习题集（第4版）
第5章 组合体视图
5-11.2 标注组合体尺寸，尺寸从图上量取（取整数）
参考答案
现代工程图学习题集（第4版）
第5章 组合体视图
5-11.3标注组合体尺寸，尺寸从图上量取（取整数）
y2 y1
现代工程图学习题集（第4版）
5-7.3 读懂两视图后,补画第三视图(一)
第5章 组合体视图
参考答案
现代工程图学习题集（第4版）
5-7.4 读懂两视图后,补画第三视图(一)
第5章 组合体视图
参考答案
现代工程图学习题集（第4版）
5-7.5 读懂两视图后,补画第三视图(一)
第5章 组合体视图
现代工程图学习题集（第4版）
5-7.2 读懂两视图后,补画第三视图(一)
第5章 组合体视图
y1 y2
y2 y1
现代工程图学习题集（第4版）
5-7.3 读懂两视图后,补画第三视图(一)
第5章 组合体视图
现代工程图学习题集（第4版）
5-7.4 读懂两视图后,补画第三视图(一)
第5章 组合体视图
现代工程图学习题集（第4版）
现代工程图学习题集（第4版）
5-1.1 根据轴测图补画视图中所缺图线
第5章 组合体视图
答案
y
现代工程图学习题集（第4版）
5-1.2 根据轴测图补画视图中所缺图线
y
第5章 组合体视图
答案
现代工程图学习题集（第4版）
5-1.3 根据轴测图补画视图中所缺图线
工程制图基础习题集与答案
第1章制图的基本知识和技能第1章制图的基本知识和技能1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
第2章投影基础第2章投影基础2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
第2章投影基础第2章投影基础2-15 判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。
2-16 求出两直线的第三面投影，再判别其相对位置。
交叉直线须判别重影点的可见性。
（1） （2） （3） （4）第2章 投影基础2-20 判别直线与平面是否平行。
（CD ∥EF ）（1） （2）_平行___平行_垂直垂直不垂直不垂直（1）（2）_平行__ _不平行_ 2-22 过点K作直线KM平行于平面△ABC和H面。
2-23求作下列各题中直线EF与平面ABC的交点K，并判别可见性。
2-26 求三棱锥表面上A、B、C的另两面投影。
2-27求圆柱体表面上A、B、C的另两面投影。
2-28 求圆锥体表面上A、B、C的另两面投影。
2-29 求圆球体表面上A、B、C的另两面投影。
工程制图基础习题集与参考答案
精心整理第1章制图的基本知识和技能1-4分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能2-13已知水平线AD属于平面ABC，求AD的两面投影。
2-14已知AB为平面P（EF∥GH）内的一条正平线，求a′b′。
第2章投影基础2-15判别下列两直线的相对位置，将（平行、相交、交叉）填写在右下角的横线上。
2-16求出两直线的第三面投影，再判别其相对位置。
交叉直线须判别重影点的可见性。
第2章投影基础2-17作直线EF 与已知直线AB 、CD 相交，EF 为正平线且在V 面前方15毫米。
2-18过点K 作直线KL 使其与直线CD 垂直相交。
2-19判别两直线是否垂直。
（1）（2）（3）（4）第2章投影基础2-20判别直线与平面是否平行。
（CD ∥EF ）（1）（2）_平行垂直垂直不垂直 不垂直___平行_2-21判别两平面是否平行。
（1）（2）_平行___不平行_2-34根据两视图，求圆柱体截切后的第三视图。
2-35根据两视图，求圆柱体截切后的第三视图。
2-36根据两视图，求圆柱体截切后的第三视图。
2-37求圆柱体截切后的第三视图。
第2章投影基础2-38求圆锥的截交线，完成其水平投影和侧2-39求圆锥的截交线，完成其侧面投影。
面投影。
2-40求圆锥的截交线，完成其水平投影和侧面投影。
2-41求圆锥的截交线，完成其水平投影和侧面投影。
2-42求圆球的截交线，完成其水平投影和侧面投影。
2-43求圆球穿孔后的截交线，完成其水平投影和侧面投影。
2-44根据已知，补画第三视图。
2-45根据已知，补画第三视图。
第2章投影基础（3）（4）第4章组合体（2）4-2根据已知的两视图，补画完成第三视图。
（1）（3）（4）第4章组合体4-3根据右下角立体的轴测图，用1:1比例画出立体的三视图。
(完整版)建筑制图与识图习题集
建筑制图与识图习题集1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 11-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图，量取尺寸，画出三视图。
班级姓名学号 5 5. 6.7. 8.1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号 6 1. 2.3. 4.1-4 根据两视图，参照轴测图补画第三视图。
班级姓名学号7 5. 6.7. 8.1-5 根据两视图，补画第三视图。
班级姓名学号8 1. 2.3. 4.1-5 根据两视图，补画第三视图。
班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。
班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。
班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。
2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。
1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。
4.根据A，B，C三点的立体图作出它们的投影图。
1-8 点的投影班级姓名学号145. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。
6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。
1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置，并填写直线类型。
AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。
2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。
线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影。
机械制图试题库
机械制图习题册（第五版）第一章制图基本知识与技能1—4 尺寸标注练习（一）（需标数值从图中量取，取整数）1、线性尺寸2、角度尺寸3、圆的直径4、圆弧半径1—5 尺寸标注练习（二）5、右图中尺寸标注有错误，在左图上正确标注尺寸6、参照右图所示图形，用1:2比例在指定位置画出图形并标注尺寸1—6 基本作图练习1、将线段AB七等分2、按给定的长、短轴用四心法画近似椭圆3、作圆内接正六边形4、作圆内接正五边形5、参照右上角示意图，作带有1:9斜度的图形6、参照右上角示意图，作带有1:3锥度的图形1—7 参照图例用给定的尺寸作圆弧连接（标出切点，保留作图线）1、 2、3、第二章正投影作图基础2—1 三视图的投影关系和方位关系1、在三视图中填写视图名称，并在尺寸线上的括号内选填“长”“宽”“高”2、在俯视图和左视图的括号内填写“上”“下”“左”“右”“前”“后”2—2 根据物体的三视图，找出对应的立体图（在括号中填写对应的序号）2—3 参照立体示意图，补画三视图中漏画的图线，并填空1、在立体示意图上标出题中所示平面的字母2、在立体示意图上标出题中所示平面的字母3、在立体示意图上标出题中所示平面的字母4、在主视图上注出A、B、C三个平面的字母2—4 参照立体示意图，补画三视图中漏画的图线1、2、3、4、2—5 根据立体示意图，辨认其相应的两视图，补画第三视图1、2、3、4、5、6、2—6 根据基本体的两视图补画第三视图，并写出基本体名称1、2、3、4、5、6、2—8 根据轴测图找出三视图，并在括号内填写相应的序号2—9 根据立体图画三视图（尺寸从立体图中量取，取整数）1、2、2—10 点的投影1、按立体图作点A的三面投影（坐标值在立体图中量取整数）2、已知点B、C的两面投影，作第三投影3、作点A（25,20,25）、B（15,0,20）的三面投影，并填写它们与投影面的距离4、已知点C的三面投影，点D在点C之右20，之前15，之下10，求作D点的三面投影5、已知点E、F的H、V投影，作W面投影，并标明可见性2—12 直线的投影1、判断下列各直线与投影面的相对位置，填空2、补画俯、左视图中的漏线，标出立体图上A、B、C三点的三面投影，填空3、已知正三棱台的主、俯视图，作左视图，填空4、在三视图中标出各点的投影，填空2—14 平面的投影1、根据平面图形的两面投影，求作第三投影，并判断与投影面的相对位置，填空2、标出平面P、Q的三面投影，填空第三章立体表面交线的投影作图3—1 立体表面上点的投影（一）已知下列各平面立体的两视图，补画第三视图，并作出立体表面上两点M、N的另两投影1、2、3、4、5、6、3—2 立体表面上点的投影（二）已知下列各曲面立体的两视图，补画第三视图，并作出立体表面上两点M、N的另两投影1、2、3、4、5、6、3—3 平面切割体，完成平面体被切割后的三面投影1、2、3、4、3—5 看图练习1、选择与三视图对应的轴测图编号填入括号内2、选择与主视图对应的俯视图及轴测图的编号填入表格内3—6 曲面切割体（一）完成曲面体被切割后的左视图1、2、3、3—7曲面切割体（二）完成曲面体被切割后的左视图或俯视图1、2、3—9 补画视图中漏画的相贯线1、2、3、4、3—11 选择正确的左视图（在括号内画“√”。
现代工程图学习题集第四版答案 主编杨裕根第5章
第5章 组合体视图
5-2 看懂两视图，找出对应的立体图，并画出第三视图
答案
（） （）
（） （）
现代工程图学习题集（第4版）
第5章 组合体视图
5-2 看懂两视图，找出对应的立体图，并画出第三视图
答案
（） （）
（） （）
现代工程图学习题集（第4版）
第5章 组合体视图
5-3.1 根据轴测图画出组合体y 三视图（尺寸从图中直
第5章 组合体视图
5-5.3 标出指定的图线和线框在其他视图上的投影，并填空
3.
A面是
面
B面是
面
B面在A面之
现代工程图学习题集（第4版）
第5章 组合体视图
4. 5-5.4 标出指定的图线和线框在其他视图上的投影，并填空
AB是
线
P面是
面
Q面是
面
现代工程图学习题集（第4版）
第5章 组合体视图
5.5-5.5 标出指定的图线和线框在其他视图上的投影，并填空
现代工程图学习题集（第4版）
第5章 组合体视图
5-7.1 5-7.2 5-7.3 5-7.4 5-7.5 5-7.6 5-8.1 5-8.2 5-8.3 5-8.4 5-8.5 5-8.6 5-9.1 5-9.2 5-9.3 5-9.4 5-9.5 5-9.6 5-10.1 5-10.2 5-10.3 5-11.1 5-11.2 5-11.3 5-12.1 5-12.2 5-12.3
第5章 组合体视图
参考答案
现代工程图学习题集（第4版）
5-10.1根据轴测图在视图中标注尺寸。
第5章 组合体视图
参考答案
现代工程图学习题集（第4版）
第5章 组合体视图
工程制图基础习题集答案]
![工程制图基础习题集答案]](https://img.taocdn.com/s3/m/607dc47f87c24028905fc338.png)
1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
第2章投影基础2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。
2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
2-10 根据已知条件，完成线段AB的投影。
（1）AB的实长为25毫米。
