交流接触器常开常闭触点图
交流接触器接线图图解

交流接触器接线图图解第一、交流接触器在电动机直接启动电路中的应用直接启动是低压电动机最基本的启动方式,应用范围很广,一般中小企业和农村的农副产品加工多使用这种启动方式。
所谓低压电动机.通常是指额定电压为380V或660V的异步电动机。
功率22kW及以下的电动机可采用直接启动方式,选用交流接触器作主开关,不推荐用胶盖开关合闸启动。
那样安全性较差,曾发生过弧光烧人的事故。
电动机直接启动的一次电路和二次电路分别见图l和图2。
图1图2所谓一次电路,是电动机绕组工作电流经过的电路元件和导线:二次电路是保证设备正常运行不可缺少的辅助电路.二次电路的主要功能有控制、测量、信号和保护等。
使电动机启动运行和停止运行的电路是二次电路的控制功能电路;电压、电流、功率及功率因数等电参数的测量显示是其测量功能;运行和停止指示灯、异常报警声响等是二次信号回路的电路元件:热继电器、电动机保护器等元件可以实现电动机保护功能。
下面具体分析电动机直接启动电路的工作过程。
图1中,三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。
QS 的作用是在检修时断开电源.使受检修电路与电源之间有一个明显的断开点,保证检修人员的安全。
FU是一次回路的保护用熔断器。
准备启动电动机时,首先合上刀开关QS,之后如果交流接触器KM主触点闭合,则电动机得电运行:接触器主触点断开,电动机停止运行。
接触器触点闭合与否.则受二次电路控制。
图2中.FUl和FU2是二次熔断器. SBl是停止按钮.SB2是启动按钮.FH是热继电器的保护输出触点。
按下SB2。
交流接触器KMl的线圈得电,其主触点闭合,电动机开始运行。
同时,接触器的辅助触点KMl-1也闭合。
它使接触器线圈获得持续的工作电源,接触器的吸合状态得以保持。
习惯上将辅助触点KMl一1称做自保(持)触点。
电动机运行中.若因故出现过流或短路等异常情况,热继电器FH(见图1)内部的双金属片会因电流过大而热变形,在一定时限内使其保护触点FH(见图2)动作断开,致使接触器线圈失电,接触器主触点断开,电动机停止运行,保护电动机不被过电流烧坏。
交流接触器自锁原理

交流接触器锁原理交流接触器原理是得电吸合,主触点闭合导通,电机运行,本文介绍交流接触器自锁电路,什么是接触器自锁?首先我们来看下列图片。
1 .停止按钮停止按钮接线要接常闭触点,什么叫常闭?你们可以这样理解,停止按钮如果我们不按它,停止按钮一直是通的,按下停止按钮断开,松开停止按钮还是通的,这样很好理解吧2.启动按钮启动按钮我们接线要接常开触点,常开你也可以跟停止按钮一样理解,启动按钮我们不按一直是断开的,按动启动按钮,线路通,松开以后线路断开,启动按钮和停止按钮也就是一瞬间的断开和联通,这样理解吧3.熔断器,你可以把它当做一个保险丝,很好理解吧!原理介绍:图中我们可以看到断路器,接触器,两个按钮,一个停止按钮,一个启动按钮,既然是接触器自锁电路,我们用到启动按钮,既然能启动肯定要停止,所以我们用到停止按钮常闭。
接线步骤:断路器2p的,蓝色零线进接触的线圈A1 ,火线进红色按钮=停止按钮常闭,作用停止电路,经过停止按钮是常闭出来两根线,一根进接触器的辅助触点常开NO〔这里说明接触器L1-L2—L3 接触器主触点〕。
另一根进启动按钮的常开,作用启动。
启动按钮常开出线进接触器的线圈A2。
运行演示:按下启动按钮SB2,接触器线圈得电,同时接触器主触点闭合,辅助触点闭合。
主线路电源经过熔断器到接触器触点,到热继电器,到电路,接触器辅助触点闭合,这时接触器由于辅助触点闭合操纵电路一直得电。
原理解析:操纵电路,由于操纵电路串热继电器常闭触点,所以电源经过热继电器常闭接触器KM辅助触点,当我们按下启动按钮的时候,接触器辅助触点闭合电源经过接触器辅助触点到接触器线圈。
所以接触器一直得电运行,电机保持运行状态。
停止按下停止按钮SB1 ,操纵电路由于停止按钮常闭断开,所以整个操纵电路失电,接触器线圈失电,主触点回到初始状态,辅助触点回到初始状态,这就是接触器自锁电路。
如需要再次启动,按下启动按钮即可,工作流程如上面一样。
交流接触器实物接线图 (1)

交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。
2、检查接线无误后,通电试验,通电试验时为防止意外,应先将电动机的接线断开。
故障现象预处理;1、不启动;原因之一,检查控制保险FU是否断路,热继电器FR接点是否用错或接触不良,SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了;这是因为接触器的常闭接点互锁接线有错,将互锁接点接成了自己锁自己了,起动时常闭接点是通的接触器线圈的电吸合,接触器吸合后常闭接点又断开,接触器线圈又断电释放,释放常闭接点又接通接触器又吸合,接点又断开,所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开,这是因为自锁接点接线有误。
电动机可逆运行控制电路为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下:一、正向启动:1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。
二、反向启动:1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L3、L2、L1,即反向运行。
三、互锁环节:具有禁止功能在线路中起安全保护作用1、接触器互锁:KM1线圈回路串入KM2的常闭辅助触点,KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后,KM1的辅助常闭触点断开了KM2线圈回路,若使KM1得电吸合,必须先使KM2断电释放,其辅助常闭触头复位,这就防止了KM1、KM2同时吸合造成相间短路,这一线路环节称为互锁环节。

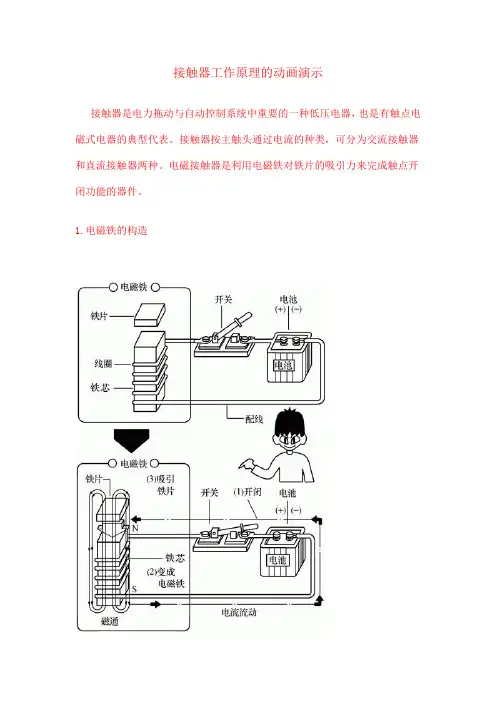

接触器工作原理的动画演示

接触器工作原理的动画演示接触器是电力拖动与自动控制系统中重要的一种低压电器,也是有触点电磁式电器的典型代表。
接触器按主触头通过电流的种类,可分为交流接触器和直流接触器两种。
电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。
1.电磁铁的构造电磁铁的构造图2.电磁接触器的原理结构用于接触器的E形铁心的功能接触器的原理结构图3.电磁接触器的实际结构交流接触器(a)CJ10系列接触器(b)CJX1系列接触器(c)CJX1N系列机械联锁接触(d)交流接触器的外形结构说明(e)(f)接触器内部结构接触器结构:由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统:包括可动铁心(衔铁)、静铁心、电磁线圈;触头系统:包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头;灭弧装置:用于迅速切断主触头断开时产生的电弧,以免使主触头烧毛、熔焊,对于容量较大的交流接触器,常采用灭弧栅灭弧。
接触器的图形符号和文字符号4.接触器的工作原理交流接触器工作原理:当电磁线圈接受指令信号得电后,铁心被磁化为电磁铁,产生电磁吸力,当克服弹簧的反弹力时使动铁心吸合,带动触头动作,即常闭触头分开、常开触头闭合;当线圈失电后,电磁铁失磁,电磁吸力消失,在弹簧的作用下触头复位。
交流接触器线圈的工作电压,应为其额定电压的85%-105%,这样才能保证接触器可靠吸合。
如电压过高,交流接触器磁路趋于饱和,线圈电流将显著增大,有烧毁线圈的危险。
反之,电压过低,电磁吸力不足,动铁心吸合不上,线圈电流达到额定电流的十几倍,线圈可能过热烧毁。
5. 常用接触器(1)空气电磁式交流接触器在接触器中,空气电磁式交流接触器应用最广泛,产品系列和品种最多,但其结构和工作原理相同,目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。
(2)机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成,保证在任何情况下不能两台接触器同时吸合。
交流接触器接线柱标识

交流接触器接线柱标识
————————————————————————————————作者:————————————————————————————————日期:
交流接触器接线柱标识
接触器的外观依品牌不同,略有差别。
常见的国产接触器,共有6组或7组接线柱(上下两个算一组,一进一出),接线柱标识分别为L1,L2,L3,NO,NC,A1,A2。
近年来,几乎所有接触器都有两个标识为A1的接线柱,两个A1内部连通,一个在接触器上方,一个在下方。
是为了使用时接线方便,可以看作同一个接线柱。
这其中,常开触点为L1,L2,L3,NO;常闭触点为NC;A1和A2分别为接触器线圈的进线和出线。
很多人对NO和NC总是记不住,其实记忆起来很简单。
N代表normally,汉译为“常”;O代表open,“开”的意思;C代表close,“闭合”的意思。
NO和NC 往往应用于控制回路的自锁和互锁。

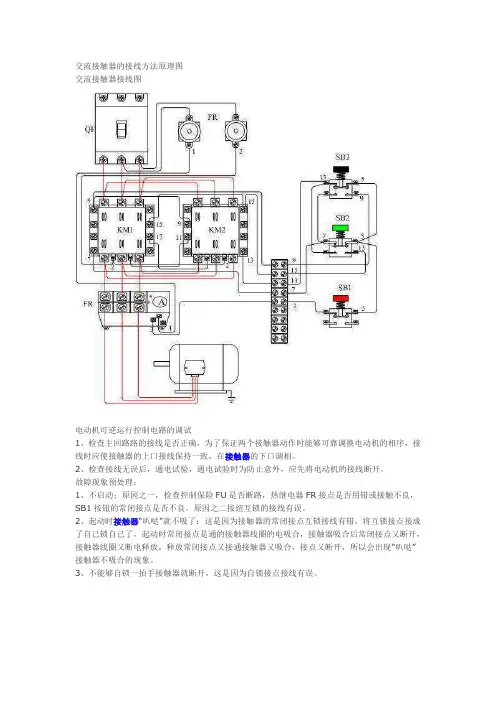

交流接触器的接线方法原理图

交流接触器的接线方法原理图
交流接触器接线图
电动机可逆运行控制电路的调试
1、检查主回路路的接线是否正确,为了保证两个接触器动作时能够可靠调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。
2、检查接线无误后,通电试验,通电试验时为防止意外,应先将电动机的接线断开。
故障现象预处理;
1、不启动;原因之一,检查控制保险FU是否断路,热继电器FR接点是否用错或接触不良,SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了;这是因为接触器的常闭接点互锁接线有错,将互锁接点接成了自己锁自己了,起动时常闭接点是通的接触器线圈的电吸合,接触器吸合后常闭接点又断开,接触器线圈又断电释放,释放常闭接点又接通接触器又吸合,接点又断开,所以会出现“叭哒”接触器不吸合的现象。
3、不能够自锁一抬手接触器就断开,这是因为自锁接点接线有误。
上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下:
一、正向启动:
1、合上空气开关QF接通三相电源
2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。
二、反向启动:
1、合上空气开关QF接通三相电源
2、按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L
3、L2、L1,即反向运行
以上交流接触器工作原理及接线图信息由工控网整理提供希望给您带来帮助.。
交流接触器结构与工作原理

交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。
交流接触器由以下四部分组成:图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点(1)电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成,其作用是将电磁能转换成机械能,产生电磁吸力带动触点动作。
(2)触点系统包括主触点和辅助触点。
主触点用于通断主电路,通常为三对常开触点。
辅助触点用于控制电路,起电气联锁作用,故又称联锁触点,一般常开、常闭各两对。
(3)灭弧装置容量在10A以上的接触器都有灭弧装置,对于小容量的接触器,常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器,采用纵缝灭弧罩及栅片灭弧。
(4)其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下:线圈通电后,在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合,带动触点机构动作,常闭触点打开,常开触点闭合,互锁或接通线路。
线圈失电或线圈两端电压显著降低时,电磁吸力小于弹簧反力,使得衔铁释放,触点机构复位,断开线路或解除互锁。
(二)直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭,直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器的分类及基本参数1.交流接触器的分类交流接触器的种类很多,其分类方法也不尽相同。
按照一般的分类方法,大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷,如照明负荷、焊机等,在电动机能耗制动中也可采用;双极接触器用于绕线式异步电机的转子回路中,起动时用于短接起动绕组;三极接触器用于三相负荷,例如在电动机的控制及其它场合,使用最为广泛;四极接触器主要用于三相四线制的照明线路,也可用来控制双回路电动机负载;五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机,以变换绕组接法。
接触器与继电器

接触器与继电器接触器与继电器一. 交流接触器KM的外形:交流接触器用KM 表示。
交流接触器实物接线图:二. 继电器K或J的外形图:常闭触点:继电器线圈在没有吸合电流通过的状态下处于闭合的触点(A、C)称为常闭触点。
当线圈有吸合电流流过时常开触点(A、B)导通,常闭触点(A、C)断开。
直流继电器用K或J表示。
继电器的接线图继电器在自动控制电路中常常被使用,能够以较小的电流控制大电流的导通和切断,从而起到自动控制的作用。
下面,我们先来看下继电器的接电图,了解下它的工作原理。
从上图可以看出,继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
接通电源后,会产生电磁效应,电磁力就会吸引衔铁,让它接触到铁芯,带动衔铁的常闭触电与常开触点吸合,在电流切断后,电磁的吸力也就没有了,衔铁就又返回到原来的位置,将电路切断。
继电器的作用主要有放大,用一个很微小的电流,就可以控制很大功率的电路,还能扩大控制范围,在信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路,达到自动开关的目的。
接触器与继电器的区别:交流接触器:是用于大功率电力设备的开断和控制电路器件。
直流继电器:是用于小电流去控制大电流,用直流控制交流的“自动开关”器件。
接触器(Contactor)是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。
接触器由电磁系统(铁心,静铁心,电磁线圈)触头系统(常开触头和常闭触头)和灭弧装置组成。
其原理是当接触器的电磁线圈通电后,会产生很强的磁场,使静铁心产生电磁吸力吸引衔铁,并带动触头动作:常闭触头断开;常开触头闭合,两者是联动的。
当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触头复原:常闭触头闭合;常开触头断开。
继电器是一种电控制器件。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。
通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。
接触器常用知识

交流接触器辅助触点的简单识别法
1、标有NO和NC
NO是英文normal open(常开)的缩写,NC是normal close(常闭)的缩写。
2、标有数字序号11或12等
后面一位数(1、2)代表常闭触头,(3、4)则代表常开触头,类似的,还有(5、6)、(7、8)代表时间继电器的延时常闭、常开触头组。
3、交流接触器辅助触点两端是否可以直接接220V交流电?
可以,事实上许多电路的指示灯就是接的220v
4、辅助触点的作用
交流接触器有3付主触点,上面的3个接线端子是接电源的,下边的3个接线端子是接用电设备的,吸合线圈接控制回路,当吸合线圈得电铁芯产生磁性,吸合衔铁,主触点接合,用电设备通电工作。
另外还有辅助的常开及常闭触点,可用作自锁和互锁控制用。
用下面这张图说明常开触点在控制回路中的作用
5、常开常闭的识别方法
用万用表的电阻档测量(不带电的情况下测量)一般情况上下为一组,顾名思意通路(阻值为0或接近0)的为常闭,开路(阻值无穷大)的为常开
6、接触器接线图。
交流接触器的型号含义、结构示意图及对应符号说明

交换接触器的型号寄义.构造示意图及对应符号解释接触器重要用于掌握电念头.电热装备.电焊机.电容器组等,能频仍地接通或断开交直流主电路,实现远距离主动掌握.它具有低电压释放呵护功效,在电力拖动主动掌握线路中被普遍运用.接触器有交换接触器和直流接触器两大类型.下面介绍交换接触器.下图所示为交换接触器的构造示意图及图形符号.1.交换接触器的构成部分(1)电磁机构:电磁机构由线圈.动铁心(衔铁)和静铁心构成.(2)触头体系:交换接触器的触头体系包含主触头和帮助触头.主触头用于通断主电路,有3对或4对常开触头;帮助触头用于掌握电路,起电气联锁或掌握感化,平日有两对常开两对常闭触头.(3)灭弧装配:容量在10A以上的接触器都有灭弧装配.对于小容量的接触器,常采取双断口桥形触头以利于灭弧;对于大容量的接触器,常采取纵缝灭弧罩及栅片灭弧构造.(4)其他部件:包含反感化弹簧.缓冲弹簧.触头压力弹簧.传念头构及外壳等.接触器上标有端子标号,线圈为A1.A2,主触头1.3.5接电源侧,2.4.6接负荷侧.帮助触头用两位数暗示,前一位为帮助触头次序号,后一位的3.4暗示常开触头,1.2暗示常闭触头.接触器的掌握道理很简略,当线圈接通额定电压时,产生电磁力,战胜弹簧反力,吸哄动铁心向下活动,动铁心带动绝缘连杆和动触头向下活动使常开触头闭合,常闭触头断开.当线圈掉电或电压低于释放电压时,电磁力小于弹簧反力,常开触头断开,常闭触头闭合.2.交换接触器的型号寄义交换接触器在电路图中的文字符号用KM暗示.接触器的图形符号如下图所示.接触器的型号寄义解释例如:CJl0Z-40/3 为交换接触器,设计序号10,重义务型,额定电流40A主触点为3极.CJl2T-250/3为改型后的交换接触器,设计序号12,额定电流250A,3个主触点.我国临盆的交换接触器经常运用的有CJl0,CJl2,CJX1,CJ20等系列及其派生系列产品,CJ0系列及其改型产品已慢慢被CJ20.CJX系列产品代替.上述系列产品一般具有三对常开主触点,常开.常闭帮助触点各两对.直流接触器常用的有CZ0系列,分单极和双极两大类,常开.常闭帮助触点各不超出两对.除以上经常运用系列外,我国近年来还引进了一些临盆线,临盆了一些知足IE尺度的交换接触器,下面作以简略介绍.CJl2B-S系列锁扣接触器用于交换50Hz,电压380V及以下.电流600A及以下的配电电路中,供远距离接通和分断电路用,并合适于不频仍地起动和停滞交换电念头.具有正常工作时吸引线圈不通电.无噪声等特色.其锁扣机构位于电磁体系的下方.锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住地位.因为线圈不通电,不但无电力损耗,并且清除了磁噪音.由德国引进的西门子公司的3TB系列.BBC公司的B系列交换接触器等具有80年月初程度.它们重要供远距离接通和分断电路,并实用于频仍地起动及掌握交换电念头.3TB系列产品具有构造紧凑.机械寿命和电气寿命长.装配便利.靠得住性高级特色.额定电压为220~660V,额定电流为9~630A.3.接触器的重要技巧参数和类型(1)额定电压:接触器的额定电压是指主触头的额定电压.交换有220V.380V和660V,在特别场合运用的额定电压高达1140V,直流重要有110V.220V和440V.(2)额定电流:接触器的额定电流是指主触头的额定工作电流.它是在必定的前提(额定电压.运用类别和操纵频率等)下划定的,今朝经常运用的电流等级为10A~800A.(3)吸引线圈的额定电压:交换有36V.127V.220V和380V,直流有24V.48V.220V和440V.(4)机械寿命和电气寿命:接触器是频仍操纵电器,应有较高的机械和电气寿命,该指标是产品德量的重要指标之一.(5)额定操纵频率:接触器的额定操纵频率是指每小时许可的操纵次数,一般为300次/h.600次/h和1200次/h.(6)动作值:动作值是指接触器的吸合电压和释放电压.划定接触器的吸合电压大于线圈额定电压的85%时应靠得住吸合,释放电压不高于线圈额定电压的70%.经常运用的交换接触器有CJl0.CJl2.CJ10X.CJ20.CJXl.CJX2.3TB和3TD等系列.4.接触器的选择(1)依据负载性质选择接触器的类型.(2)额定电压应大于或等于主电路工作电压.(3)额定电流应大于或等于被控电路的额定电流.对于电念头负载,还应依据其运行方法恰当增大或减小.(4)吸引线圈的额定电压与频率要与地点掌握电路的选用电压和频率相一致.。
交流接触器的接线方法原理图

交流接触器的接线方法原理图
交流接触器接线图
电动机可逆运行控制电路的调试
1、检查主回路路的接线是否正确,为了保证两个接触器动作时能够可靠调换电动机的相序,接
线时应使接触器的上口接线保持一致,在接触器的下口调相。
2、检查接线无误后,通电试验,通电试验时为防止意外,应先将电动机的接线断开。
故障现象预处理;
1 、不启动;原因之一,检查控制保险FU 是否断路,热继电器FR 接点是否用错或接触不良,
SB1 按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2 、起动时接触器“叭哒”就不吸了;这是因为接触器的常闭接点互锁接线有错,将互锁接点接成
了自己锁自己了,起动时常闭接点是通的接触器线圈的电吸合,接触器吸合后常闭接点又断开,
“叭哒”接触器线圈又断电释放,释放常闭接点又接通接触器又吸合,接点又断开,所以会出现
接触器不吸合的现象。
3 、不能够自锁一抬手接触器就断开,这是因为自锁接点接线有误。
上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下:
一、正向启动:
1 、合上空气开关QF 接通三相电源
2 、按下正向启动按钮 SB
3 , KM1 通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是 L1 、 L2 、 L3 ,即正向运行。
二、反向启动:
1 、合上空气开关QF 接通三相电源
2 、按下反向启动按钮SB2 , KM2 通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L
3 、 L2 、 L1 ,即反向运行
以上交流接触器工作原理及接线图信息由工控网整理提供希望给您带来帮助.。
文档首发交流接触器的接线方式以及接线图

【优良文档首发】沟通接触器的接线方式以及接线图沟通接触器的工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,因为触头系统是与动铁芯联动的,所以动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的协助常闭触点断开,协助常开触点闭合,进而接通电源。
当线圈断电时,吸力消逝,动铁芯联动部分依赖弹簧的反作使劲而分别,使主触头断开,和主触点机械相连的协助常闭触点闭合,协助常开触点断开,进而切断电源。
沟通接触器是只好用在沟通线路中的,若是硬要把沟通接触器接在直流上那么其结果必定是烧毁线路严重以致烧毁设施。
沟通接触器主要构成部分1、电磁系统,包含吸引线圈、动铁芯和静铁芯;2、触头系统,包含三组主触头和一至两组常开、常闭协助触头,它和动铁芯是连在一同相互联动的;3、灭弧装置,一般容量较大的沟通接触器都设有灭弧装置,以便快速切断电弧,免于烧坏主触头;4、绝缘外壳及附件,各样弹簧、传动机构、短路环、接线柱等。
沟通接触器接线方式接触器上边都有标明(以实质为准)1L3L5L 对应2T4T6T 是接主触点对应的线圈有接线柱A1A2还有协助触点对应接就能够13、14表示这个接触器的协助触点,NO表示为常开,也就是没通电的状况下13、14是断开的,通电后13、14是闭合的。
放在控制电路部分用来自锁(并联在启动按钮上),达到连续运行的目的。
沟通接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线能否正确,为了保证两个接触器动作时能够靠谱调换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。
2、检查接线无误后,通电试验,通电试验时为防备不测,应先将电动机的接线断开。
故障现象预办理:①不启动;原由之一,检查控制保险FU能否断路,热继电器FR接点能否用错或接触不良,SB1按钮的常闭接点能否不良。
原由之二按纽互锁的接线有误。
②起动时接触器叭哒就不吸了;这是因为接触器的常闭接点互锁接线有错,将互锁接点接成了自己锁自己了,起动经常闭接点是通的接触器线圈的电吸合接触器吸合后常闭接点又断开,接触器线圈又断电开释,开释常闭接点又接通接触器又吸合,接点又断开,所以会出现叭哒接触器不吸合的现象。
交流接触器的工作原理

交流接触器的工作原理工作原理如下:1.电磁线圈:交流接触器的核心部分是电磁线圈,由绕组和铁心组成。
当通过电磁线圈的电流发生变化时,产生一个磁场。
2.触点:交流接触器中有两组触点,分别为常开触点(NO)和常闭触点(NC)。
当电磁线圈中没有电流通过时,常开触点闭合,常闭触点断开。
当电磁线圈中有电流通过时,常开触点断开,常闭触点闭合。
3.弹簧:交流接触器的触点是通过弹簧连接的,当电磁线圈中没有电流通过时,弹簧的张力使得触点闭合。
当电磁线圈中有电流通过时,电磁线圈的磁场对触点产生一个吸引力,使得触点打开。
1.开关控制信号输入:通过开关、继电器等将控制信号输入到交流接触器中。
2.电流通过电磁线圈:当控制信号输入到电磁线圈时,电磁线圈中通过电流发生变化。
3.电磁线圈产生磁场:电流通过电磁线圈时,产生一个磁场。
根据安培力的原理,电磁线圈产生的磁场对触点产生一个力,使得触点分离。
4.触点状态改变:触点状态由闭合变为断开,或由断开变为闭合。
常开触点断开,常闭触点闭合。
5.控制设备状态变化:当触点状态改变时,控制设备的状态也随之改变。
比如,当触点闭合时,电器设备通电工作;当触点断开时,电器设备断电停止工作。
6.电磁线圈和触点恢复到初始状态:当控制信号停止输入时,电磁线圈中的电流消失,磁场弱化。
弹簧的张力将触点恢复到初始状态,即常开触点闭合,常闭触点断开。
总结起来,交流接触器的工作原理由电磁线圈、触点和弹簧等部件共同实现。
当通过电磁线圈的电流变化时,产生磁场,使得触点状态发生变化。
通过控制电磁线圈的电流,可以实现对电器设备的远程控制。
交流接触器具有体积小、可靠性高、寿命长等特点,广泛应用于电力系统、工业自动化等领域。
PID流程图图例注解

PID流程图图例注解:❖交流接触器:触点表示方式:NC:normal close 正常状态关常闭触点NO:normal open 正常状态开常开触点❖阀门定位器:触点表示方式:(主要出现在电气原理图中) TSO:力矩开关常开触点:torque switch openTSC: 力矩开关常闭触点:torque switch closeLSO: 行程开关:locational switch openLSC: 行程开关:locational switch closeLSF:闪光开关:locational switch flas❖阀门定位器:PID图纸中阀门附近标的符号:(主要出现在PID图纸上)FC: fault colse 故障时阀门关闭FO: fault open 故障时阀门打开TSO:tight shut off 紧急切断阀GSO:control valve with limit switch full open (阀门全开位置反馈,后台显示并记录)GSC:control valve with limit switch full close (阀门全关位置反馈,后台显示并记录)GCO: 属于GSC与GSO的合并(阀门全开/全关位置反馈)ZSC:position switch close 阀门全关指示(后台记录并显示) ZSO:position switch open 阀门全开指示(后台记录并显示)LC:locational close 阀门现场关闭指示(现场指示,不远传。
) LO:locational open 阀门现场开启指示(现场指示,不远传。
) CSC:car seal close 表示安全阀:铅封关(未经允许严禁开启阀门,铅封状态为关闭)CSO:car seal open 表示安全阀:铅封开(未经允许严禁关闭阀门,安全阀铅封状态为开启)❖控制符号 PID图纸正菱形+US:联锁开关控制,此级别的联锁在DCS系统中实现UZ:联锁开关控制,此级别的联锁在ESD系统中实现(SIS系统)KS:开关量顺序控制此控制在DCS系统中实现❖测量符号 PID图纸a.温度测量符号:TI:temperature instruction 温度指示(带现场指示,温度传感器)TT: temperature transmitter 温度变送器(输出4-20mA,不带温度指示)TG: temperature gauge 温度现场仪表(就地仪表 gauge 测量)TE: temperature element 温度元件(不带现场指示,TE 包括TC和RTD,属于一次仪表)TS: temperature switch 温度开关TIA: temperature instruction alarm 接点温度表TW: thermal—well 温度保护管TIT: temperature indicator transmitter 温度变送器(输出4—20mA,带温度指示,属于二次仪表)TC:thermal couple 热电偶RTD:resistance temperature detector 热电阻TD:temperature difference 温差b.压力、压差测量符号:PG: pressure gauge 压力PT:pressure transmitter 压力变送器PS: pressure switch 压力开关PDI: pressure difference instruction 压差指示(变送器)PSV: pressure set up value 压力PISA:pressure instruction set up alarm 压力指示并设定报警值(上限/下限)PDIS: pressure difference instruction set upPD:pressure difference 压差PDIAZ:pressure difference instruction alarm (压差指示报警,进入SIS系统)PI:pressure instruction 压力指示PIT:pressure indicator transmitter 压力指示变送PIA:pressure indicator alarm 压力指示报警c.物位测量符号:LI:level instruction 液位指示LT: level transmitter 液位变送器LG: level gauge 液位现场指示LISZA:level indicator set up alarm 液位指示并设定报警值(上限、下限);进入SIS系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交流接触器常开常闭触点图
————————————————————————————————作者:————————————————————————————————日期:
交流接触器常开常闭触点图
1、3、5接三相电源,(主电路部分)
2、4、6接三相电机
A1、A2 是这个接触器的线圈,接到控制电路里面去,通过控制这个接触器的线圈(A1、A2)来实现控制住电路部分的电机(以小控大)。
13、14表示这个接触器的辅助触点,NO表示为常开,也就是没通电的情况下13、14是断开的,通电后13、14是闭合的。
放在控制电路部分用来自锁(并联在启动按钮上),达到连续运行的目的。
交流接触器有主触点和辅助触点,上图接触器触点的前三个是主触
点,后两个为辅助:前一个为常开触点,后一个为常闭触点。
主触点一般只有常开,电流很大,接通主回路。
一般辅助触点常开的作用是自锁,是并联在上图的启动按钮触点两端的,释放了启动按钮后,就由这个触点继续连接回路,维持这个接触器为吸合状态。
常闭触点是串联在另一个接触器线圈控制回路中的,目的是阻止另一只接触器吸合,以免造成电路动作混乱甚至短路,如防止电动机同时正反向接触器同时导通等。
