单缝衍射的光强分布(完整版-空白打印版-真实实验数据)
实验单缝衍射光强分布研究

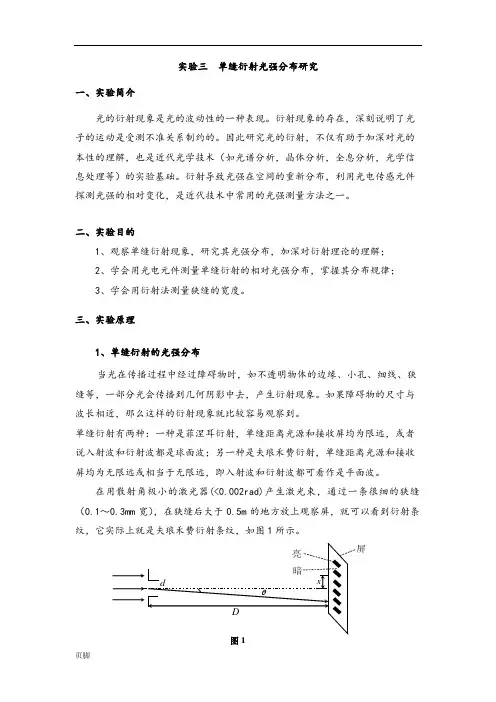

实验三单缝衍射光强分布研究一、实验简介光的衍射现象是光的波动性的一种表现。
衍射现象的存在，深刻说明了光子的运动是受测不准关系制约的。
因此研究光的衍射，不仅有助于加深对光的本性的理解，也是近代光学技术（如光谱分析，晶体分析，全息分析，光学信息处理等）的实验基础。
衍射导致光强在空间的重新分布，利用光电传感元件探测光强的相对变化，是近代技术中常用的光强测量方法之一。
二、实验目的1、观察单缝衍射现象，研究其光强分布，加深对衍射理论的理解；2、学会用光电元件测量单缝衍射的相对光强分布，掌握其分布规律；3、学会用衍射法测量狭缝的宽度。
三、实验原理1、单缝衍射的光强分布当光在传播过程中经过障碍物时，如不透明物体的边缘、小孔、细线、狭缝等，一部分光会传播到几何阴影中去，产生衍射现象。
如果障碍物的尺寸与波长相近，那么这样的衍射现象就比较容易观察到。
单缝衍射有两种：一种是菲涅耳衍射，单缝距离光源和接收屏均为限远，或者说入射波和衍射波都是球面波；另一种是夫琅禾费衍射，单缝距离光源和接收屏均为无限远或相当于无限远，即入射波和衍射波都可看作是平面波。
在用散射角极小的激光器(<0.002rad)产生激光束，通过一条很细的狭缝（0.1～0.3mm宽），在狭缝后大于0.5m的地方放上观察屏，就可以看到衍射条纹，它实际上就是夫琅禾费衍射条纹，如图1所示。
图1当激光照射在单缝上时，根据惠更斯—菲涅耳原理，单缝上每一点都可看成是向各个方向发射球面子波的新波源。
由于子波迭加的结果，在屏上可以得到一组平行于单缝的明暗相间的条纹。
激光的方向性强，可视为平行光束。
宽度为d 的单缝产生的夫琅禾费衍射图样，其衍射光路图满足近似条件：Dx≈≈θθsin ()d D >>产生暗条纹的条件是：λθk d =sin () ,3,2,1±±±=k （1）暗条纹的中心位置为：dD k x λ= （2）两相邻暗纹之间的中心是明纹次极大的中心。
单缝衍射光强分布实验报告
单缝衍射光强分布实验报告标准化管理部编码-[99968T-6889628-J68568-1689N]单缝衍射光强分布 【实验目的】1.定性观察单缝衍射现象和其特点。
2.学会用光电元件测量单缝衍射光强分布，并且绘制曲线。
【实验仪器】【实验原理】光波遇到障碍时，波前受到限制而进入障碍后方的阴影区，称为衍射。
衍射分为两类：一类是中场衍射，指光源与观察屏据衍射物为有限远时产生的衍射，称菲涅尔衍射；一类是远场衍射，指光源与接收屏距衍射物相当于无限远时所产生的衍射，叫夫琅禾费衍射，它就是平行光通过障碍的衍射。
夫琅禾费单缝衍射光强I =I 0(sin β)2β2;其中β=πa sin θλ；a 为缝宽，θ为衍射角，λ为入射光波长。
上图中θ为衍射角，a 为缝宽。
【实验内容】（一） 定性观察衍射现象1.按激光器、衍射板、接收器（屏）的顺序在光节学导轨上放置仪器，调节光路，保证等高共轴。
衍射板与接收器的间距不小于1m 。
2.观察不同形状衍射物的衍射图样，记录其特点。
（二）测量单缝衍射光强分布曲线仪器名称光学导轨 激光器 接收器 数字式检流计 衍射板 型号1.选择一个单缝，记录缝宽，测量-2到+2级条纹的光强分布。
要求至少测30个数据点。
2.测量缝到屏的距离L。
3.以sinθ为横坐标，I/I0为纵坐标绘制曲线，在同一张图中绘出理论曲线，做比较。
【实验步骤】1.摆好实验仪器，布置光路如下图顺序为激光器—狭缝—接收器—数字检流计，其中狭缝与出光口的距离不大于10cm，狭缝与接收器的距离不小于1m。
2.调节激光器水平，即可拿一张纸片，对准接收器的中心，记下位置，然后打开激光器，沿导轨移动纸片，使激光器的光点一直打纸片所记位置，即光线打过来的高度要一致。
3.再调节各光学元件等高共轴，先粗调，即用眼睛观察，使得各个元件等高；再细调，用尺子量取它们的高度(狭缝的高度，激光器出光口的高度，接收器的中心)，调节升降旋钮使其等高，随后用一纸片，接到光源发出的光，以其上的光斑位置作为参照，依次移动到各个元件前，调节他们的左右(即调节接收器底座的平移螺杆，狭缝底座的平移螺杆)高低，使光线恰好垂直照到元件的中心。
单缝衍射光强的分布测量实验报告
竭诚为您提供优质文档/双击可除单缝衍射光强的分布测量实验报告篇一：衍射光强分布测量衍射光强分布测量***，物理学系摘要：本实验利用激光为光源研究激光经过单缝与单丝时的衍射光强度分布情况。
激光的高准直性符合夫琅和费远场条件，且高单色性保证测量时没有不同波长光的叠加影响。
光感应器方面使用光栅尺与电脑连接做0.02毫米/点的高精度自动扫描。
通过巴比涅原理迂回得到了没有直射光时单丝的衍射光强分布，完整验证了运用衍射光强分布来测量小微物体的长度的方法和可行性，并实际运用此法测量了铜丝和头发丝的直径。
关键词：衍射分布巴比涅原理单缝直径测量ThemeasurementoftheDistributionofLightDiffraction YixiongKeYiLin,DepartmentofphysicsAbstarct：Thisexperimentmadeuseoflaserasthelightsourcetoverif yaseriesofdiffractionpatternsof633nmlaserviadiffere ntsingleslitsandmonofilaments.Thecollimationfeature ofthelasermeetstheconditionofFraunhoferdiffraction, themonochromicfeatureoflaserprovideabetterexperimen talenvironmentthatthediffractionpatternwon`tbeinter ferebythelightofotherwavelength.weuselinearencorder connectedtopcviauLI(universalLaboratoryInterface)as thesensortoautomaticallyscanthediffractionpatternwi ththeratioof0.02mmperdot.weusebabinet’sprincipletogetthediffractionpatternofamonofilament p letelyverifiedthemethodandfeasibilityofmeasuringati nyobjectwithitsdiffractionpattern.Inaddition,wetryt omeasurethediameterofacopperwireandpeople’shairinthiswayKeywords:Diffractiondistributionbabinet`sprinciplesingleslitsmeasureDiameterofthewire1一、引言衍射是波遇到障碍物时便利直线传播的现象。
单缝衍射与光强分布(大物实验)
实验单缝衍射及光强分布测试光的干涉和衍射现象揭示了光的波动特性。
光的衍射是指光作为电磁波在其传播路径上如果遇到障碍物，它能绕过障碍物的边缘而进入几何阴影区内传播的现象。
光在衍射后产生的明暗相间的条纹或光环叫衍射图样，包括：单缝衍射、圆孔衍射、圆板衍射及泊松亮斑等。
根据观察方式的不同，通常把光的衍射现象分为两种类型。
一种是光源和观察屏（或二者之一）距离衍射孔（或缝、丝）的长度有限，或者说入射波和衍射波都是球面波，这种衍射称为菲涅耳衍射，或近场衍射。
另一种是光源和观察屏距离衍射孔（或缝、丝）均为无限远或相当于无限远，这时入射波和衍射波都可看作是平面波，这种衍射称为夫琅禾费衍射，或远场衍射。
实际上，夫琅禾费衍射是菲涅耳衍射的极限情形。
观察和研究光的衍射不仅有助于进一步加深对光的波动理论和惠更斯—菲涅耳原理的理解，同时还有助于进一步学习近代光学实验技术，如光谱分析、晶体结构分析、全息照相、光信息处理等。
衍射使光强在空间重新分布，本实验利用硅光电池等光电器件测量光强的相对分布，是一种常用的光强分布测量方法。
【实验目的】1. 观察单缝衍射现象，加深对波的衍射理论的理解。
2. 测量单缝衍射的相对光强分布，掌握其分布规律。
3. 学会利用衍射法测量微小量的思想和方法。
4. 加深对光的波动理论和惠更斯—菲涅耳原理的理解。
【实验原理】1. 单缝衍射的光强分布光线在传播过程中遇到障碍物，如不透明物体的边缘、小孔、细线、狭缝等时，一部分光会传播到几何阴影中去，产生衍射现象。
如果障碍物的尺寸与波长相近，那么，这样的衍射现象就比较容易观察到。
散射角极小的激光器产生激光束，通过一条很细的狭缝（0.1～0.3mm 宽），在狭缝后大于0.5m 的地方放上观察屏，就可看到衍射条纹。
由于激光束的方向性很强，可视为平行光束，因此观察到衍射条纹实际上就是夫琅禾费衍射条纹，如图1所示。
光照射在单缝上时，根据惠更斯—菲涅耳原理：把波阵面上的各点都看成子波波源，衍射时波场中各点的强度由各子波在该点相干叠加决定。
实验单缝衍射光强分布研究样本
实验三单缝衍射光强分布研究一、实验简介光衍射现象是光波动性一种体现。
衍射现象存在，深刻阐明了光子运动是受测不准关系制约。
因而研究光衍射，不但有助于加深对光本性理解，也是近代光学技术（如光谱分析，晶体分析，全息分析，光学信息解决等）实验基本。
衍射导致光强在空间重新分布，运用光电传感元件探测光强相对变化，是近代技术中惯用光强测量办法之一。
二、实验目1、观测单缝衍射现象，研究其光强分布，加深对衍射理论理解；2、学会用光电元件测量单缝衍射相对光强分布，掌握其分布规律；3、学会用衍射法测量狭缝宽度。
三、实验原理1、单缝衍射光强分布当光在传播过程中通过障碍物时，如不透明物体边沿、小孔、细线、狭缝等，一某些光会传播到几何阴影中去，产生衍射现象。
如果障碍物尺寸与波长相近，那么这样衍射现象就比较容易观测到。
单缝衍射有两种：一种是菲涅耳衍射，单缝距离光源和接受屏均为限远，或者说入射波和衍射波都是球面波；另一种是夫琅禾费衍射，单缝距离光源和接受屏均为无限远或相称于无限远，即入射波和衍射波都可看作是平面波。
在用散射角极小激光器(<0.002rad)产生激光束，通过一条很细狭缝（0.1～0.3mm宽），在狭缝后不不大于0.5m地方放上观测屏，就可以看到衍射条纹，它事实上就是夫琅禾费衍射条纹，如图1所示。
当激光照射在单缝上时，依照惠更斯—菲涅耳原理，单缝上每一点都可当作是向各个方向发射球面子波新波源。
由于子波迭加成果，在屏上可以得到一组平行于单缝明暗相间条纹。
激光方向性强，可视为平行光束。
宽度为d 单缝产生夫琅禾费衍射图样，其衍射光路图满足近似条件：Dx≈≈θθsin ()d D >>产生暗条纹条件是：λθk d =sin () ,3,2,1±±±=k （1）暗条纹中心位置为：dD k x λ= （2）两相邻暗纹之间中心是明纹次极大中心。
由理论计算可得，垂直入射于单缝平面平行光经单缝衍射后光强分布规律为：220sin ββI I = λθπβsin d =（3） 式中，d 是狭缝宽，λ是波长，D 是单缝位置到光电池位置距离，x 是从衍射条纹中心位置到测量点之间距离，其光强分布如图2所示。
单缝衍射的光强分布(完整版-空白打印版-真实实验数据)
深圳大学实验报告课程名称：大学物理实验（一）实验名称：单缝衍射的光强分布学院：专业：班级：组号：指导教师：报告人：学号：实验时间：年月日星期实验地点科技楼 90 实验报告提交时间：理论上可以证明只要满足以下条件，单缝衍射就处于夫琅和费衍射区域：La 82>>λ或82a L >>λ为狭缝与屏之间的距离；λ为入射光的波长。
的取值范围进行估算：实验时，若取m a 4101-⨯≤，入射光是应用单缝衍射的公式计算单缝缝宽 λϕk a =sin k k L ϕtan = 很小，所以a kL L X k k /λ=Φ=激光器与单缝之间的距离以及单缝与一维光强测量装置之间的距离均置为50cm 左右，本实验采用的是方向性很好，发散角rad 53101~101--⨯⨯的Ne He -激光作为光源，这样可满足夫琅和费衍射的远场条件，从而可省去单缝前后的透镜1L 和2L 。
；．点亮Ne He -激光器，使激光垂直照射于单缝的刀口上，利用小孔屏调好光路，须特别注意的是：观察时不要正对电源，以免灼伤眼睛。
WJH 接上电源开机预热15min ，将量程选择开关置I 档，衰减旋钮置校准为止（顺时针旋到底，即灵敏度最高）。
调节调零旋钮，使数据显示器显示“-000”（负号闪烁）。
以后在测量过深圳大学实验报告课程名称：大学物理实验（一）实验名称：单缝衍射的光强分布学院：专业：班级：组号： B7 指导教师：报告人：学号：实验时间： 201 年月日星期实验地点科技楼 90 实验报告提交时间：单缝衍射相对光强度曲线图。
单缝衍射光强实验报告
单缝衍射光强实验报告单缝衍射光强实验报告引言：单缝衍射是一种经典的光学实验，通过将光线通过一个狭缝，观察光线经过狭缝后的衍射现象，可以研究光的波动性质。
本实验旨在通过测量不同条件下的单缝衍射光强，探究光的波动性质。
实验设备和原理：本实验所需的设备包括激光器、狭缝、光屏、光电二极管等。
实验原理基于光的波动性，当光线通过一个狭缝时，会发生衍射现象，形成衍射图样。
衍射图样的形状和强度分布与狭缝的宽度、光的波长以及观察位置等因素有关。
实验步骤：1. 将激光器对准狭缝，调整狭缝宽度，使得光线通过狭缝后能够形成明显的衍射图样。
2. 将光屏放置在狭缝后方适当位置，并调整光屏的位置，使得衍射图样尽可能清晰。
3. 使用光电二极管测量不同位置处的光强，并记录下来。
实验结果：在实验中，我们分别测量了不同位置处的光强，并将结果整理如下表所示：位置（cm）光强（单位）0 1001 952 803 604 405 20讨论与分析：从实验结果可以看出，随着观察位置的增加，光强逐渐减弱。
这是因为光线经过狭缝后发生衍射，形成衍射图样。
在衍射图样中，中央区域的光强最强，随着距离中央区域的增加，光强逐渐减弱。
另外，我们还可以观察到衍射图样的形状。
通过实验中调整狭缝宽度的大小，我们可以发现，狭缝宽度越小，衍射图样的主极大越窄，副极大越多。
这与单缝衍射的理论预测相符。
结论：通过本实验，我们成功观察到了单缝衍射的光强分布图样，并验证了光的波动性质。
实验结果表明，光线通过狭缝后会发生衍射，形成衍射图样，中央区域的光强最强，随着距离中央区域的增加，光强逐渐减弱。
此外，狭缝宽度的大小也会影响衍射图样的形状。
实验的局限性和改进：本实验中，我们只观察了单缝衍射的光强分布，而没有对衍射图样的具体形状进行定量测量。
此外，由于实验条件的限制，我们也无法对光的波长等参数进行精确测量。
为了进一步深入研究光的波动性质，可以通过使用更精确的测量设备和调整实验条件等方法进行改进。
单缝衍射光强分布实验报告(精编文档).doc
【最新整理，下载后即可编辑】单缝衍射光强分布【实验目的】1.定性观察单缝衍射现象和其特点。
2.学会用光电元件测量单缝衍射光强分布，并且绘制曲线。
【实验仪器】【实验原理】光波遇到障碍时，波前受到限制而进入障碍后方的阴影区，称为衍射。
衍射分为两类：一类是中场衍射，指光源与观察屏据衍射物为有限远时产生的衍射，称菲涅尔衍射；一类是远场衍射，指光源与接收屏距衍射物相当于无限远时所产生的衍射，叫夫琅禾费衍射，它就是平行光通过障碍的衍射。
夫琅禾费单缝衍射光强I =I 0(sin β)2β2;其中β=πa sin θλ；a 为缝宽，θ为衍射角，λ为入射光波长。
上图中θ为衍射角，a 为缝宽。
【实验内容】（一） 定性观察衍射现象1.按激光器、衍射板、接收器（屏）的顺序在光节学导轨上放置仪器，调节光路，保证等高共轴。
衍射板与接收器的间距不仪器名称 光学导轨 激光器 接收器 数字式检流计 衍射板 型号小于1m。
2.观察不同形状衍射物的衍射图样，记录其特点。
（二）测量单缝衍射光强分布曲线1.选择一个单缝，记录缝宽，测量-2到+2级条纹的光强分布。
要求至少测30个数据点。
2.测量缝到屏的距离L。
3.以sinθ为横坐标，I/I为纵坐标绘制曲线，在同一张图中绘出理论曲线，做比较。
【实验步骤】1.摆好实验仪器，布置光路如下图顺序为激光器—狭缝—接收器—数字检流计，其中狭缝与出光口的距离不大于10cm，狭缝与接收器的距离不小于1m。
2.调节激光器水平，即可拿一张纸片，对准接收器的中心，记下位置，然后打开激光器，沿导轨移动纸片，使激光器的光点一直打纸片所记位置，即光线打过来的高度要一致。
3.再调节各光学元件等高共轴，先粗调，即用眼睛观察，使得各个元件等高；再细调，用尺子量取它们的高度(狭缝的高度，激光器出光口的高度，接收器的中心)，调节升降旋钮使其等高，随后用一纸片，接到光源发出的光，以其上的光斑位置作为参照，依次移动到各个元件前，调节他们的左右(即调节接收器底座的平移螺杆，狭缝底座的平移螺杆)高低，使光线恰好垂直照到元件的中心。
单缝衍射的相对光强分布实验报告
单缝衍射的相对光强分布实验报告实验报告：单缝衍射的相对光强分布摘要：本实验通过单缝衍射的实验，得到了不同角度下的相对光强分布曲线，并利用其分析了单缝衍射现象的特点，探究了光的波动性质和对物体的特殊作用。
实验目的：1. 了解单缝衍射现象的特点；2. 掌握单缝衍射实验的操作方法；3. 通过相对光强分布曲线分析，初步了解光的波动性质和对物体的特殊作用。
实验仪器：光源、单缝装置、凸透镜、平行光管、读数显微镜等。
实验原理：首先，根据惠更斯原理，光的传播可以看作是由无数个点源发出并形成波前，相邻的波前之间存在干涉和衍射现象。
其次，当光通过一个宽度非常小的单缝时，光线会发生弯曲和散射，从而产生衍射现象。
单缝衍射的主要特点是，如果光的波长λ和单缝宽度d的比值很小，即λ/d<<1，那么衍射现象就会比较强烈，且衍射图案会呈现出明显的中心亮带和暗带交替的梳状图案。
同时，随着观察点到单缝距离的变化，中心亮带的宽度也会发生变化，且逐渐变窄。
实验步骤：1. 将单缝装置固定到光源之前，调整缝宽d至一定数值；2. 将平行光管调整至与单缝平行的位置，调节读数显微镜寻找衍射图案最明显的位置；3. 将凸透镜放在读数显微镜前方，调节位置和大小，使衍射图案投射得清晰明亮；4. 常数凸透镜位置不变，调节读数显微镜，改变观察点到单缝的距离，记录相对光强的数值。
实验结果：在本实验中，我们记录了观察点到单缝距离不同的5组相对光强数据，并绘制出了相应的相对光强分布曲线。
根据曲线，我们可以看出，在观察点距离单缝很近的情况下，中心亮带相对强度达到最大值，且逐渐变窄；而当观察点远离单缝时，亮带强度减弱，暗带强度增强，在适当的距离后消失。
实验分析：从本实验结果中，我们可以初步了解到光的波动性质，以及其在物体上的特殊作用。
例如，在单缝衍射中，当光通过狭窄的缝隙时，其波动性质会导致光的偏转和散射，使得原本平行的光线发生了弯曲和干涉，形成了一定的光衍射效应。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告实验报告：单缝衍射的光强分布一、实验目的通过实验，观察单缝衍射现象，了解其光强分布规律。
掌握光衍射实验的基本理论和实验方法。
二、实验原理单缝衍射是指当光线通过一块缝隙时，由于衍射作用，其出射光线方向发生偏转并交叉干涉形成衍射花样。
根据夫琅禾费衍射公式，单缝衍射中，d*sinθ=mλ，其中d为缝宽，θ为衍射角度，m为衍射级次，λ为光波长。
单缝衍射的光强分布可表示为I=I0 * sinc^2 (πd*sinθ/λ)，其中I0为中央亮度，sinc函数可由幅度衍射公式推导得出。
三、实验器材单色光源，光源支架，单缝，屏幕，卡尺。
四、实验步骤1. 将单色光源与单缝放置于透镜下方和光源支架上方，保持缝隙垂直于光路并尽量减小其宽度。
2. 将屏幕置于光源和单缝的正中央，在光路上设法使靠近光源的两侧与单缝对齐。
调整屏幕与单缝垂直，注意观察光芒的衍射现象。
3. 逐渐加宽缝隙的宽度，并观察光芒的衍射现象。
每增加一级，观察对应的条纹的亮度情况，记录下来。
4. 用卡尺测量两侧衍射花样亮条的距离，并计算衍射角度θ。
5. 用实验数据计算出衍射光强分布的函数图像。
五、实验结果当单缝宽度较小时，衍射现象并不显着。
随着单缝宽度的增加，衍射花样逐渐清晰，呈现出多级衍射的现象。
同时，每个级次的亮度会随着衍射角度的增大而逐渐减小。
最大亮度出现在中央，且亮度以一定规律逐渐减小。
通过记录和计算数据，得出了单缝衍射的光强分布函数图像。
六、实验结论通过单缝衍射实验，我们观察到了光线通过缝隙发生的衍射现象，并了解了其衍射级次、光强分布规律等基本知识。
实验结果表明，单缝衍射的亮条数目、亮条宽度、亮度以及衍射角度与单缝宽度、光波长等参数密切相关，通过计算可以得出与实验现象相符的衍射光强分布函数。
此外，通过实验还可以了解干涉、衍射、散射等基本光学现象，掌握基本的光学实验方法，有助于对光学知识的深入理解。
七、参考文献1. 杨生彦、齐玉福.《光学基础实验》. 北京：科学出版社，2015.2. 翁和兴、施永权.《光学实验讲义》. 北京：高等教育出版社，2014.。
单缝衍射的相对光强分布完整实验报告
基础物理实验（Ⅱ）课程实验报告实验2.10 单缝衍射相对光强分布为了使实验数据不超出光功率计的量程。
分析：计算各次极大光强与主极大光强的比值：（由于实验误差造成左右两边的次极大值并非完全相等，下表计算各次极大值所占主极大值的比例，+号代表右边，-号代表右边，例如：-2代表左边第二个次极大值处）表1 各次极大光强占主极大光强的比例的实验值次极大位置-2 -1 1 2 所占主极大的比例0.015 0.039 0.037 0.015表2 各次极大光强占主极大光强的比例的理论值[1]次极大位置-2 -1 1 2所占主极大的比例0.017 0.047 0.047 0.017表3 相对误差分析次极大位置-2 -1 1 2 所占主极大的比例0.015 0.039 0.037 0.015 相对误差-11.76% -17.02% -21.28% -11.76% 备注：上表中+号表示实验数据比理论值大，-号表示实验数据比理论值小。
从表3中可以看出，实验所测得的个次极大值与理论值有一定的误差，普遍比理论值偏小，尤其是第一个次极大值与理论值误差较大。
本实验采用的是氦氖激光光束作为光源，波长为632.8nm，狭缝宽度小于0.55mm，实验中单缝与光功率计探头的距离为0.94m，足够满足原场条件。
误差分析：1.实验中利用光功率计读书时，显示的读书不能稳定，采取数据时可能会产生一定的误差；2. 实验数据只有一组，应该在主极大光强一定的情况下，多测几组数据以减小误差；3.在实验室做实验的小组众多，难免有其它杂光对本实验造成干扰；4.从第3题的图中可以看出，实验中所用的光功率计并非严格工作在线性区间，读出的光功率并不完全准确；5.由于实验进行的时间长达两个小时，由此对激光器光源的稳定性可能会造成一定的影响。
[2]通过上图可以看出，实验中测得的白光光强与距离平方的倒数并非为严格线性关系。
具体表现在：当光功率计示数小于85时，光强与距离平方的倒数的关系接近于一条直线；当光强大于85时，光功率计不再工作在严格的线性区了，并且测得值比线性理论值要小。
测量单缝衍射的光强分布
2.从光强分布曲线量出中央明纹的半宽度X1。 代入公式a＝Lλ/X1计算单缝的宽度。 λ＝650nm（半导体激光器，较小那种） 或632.8nm（氦氖激光器）
数据表格：
数据处理-坐标纸上画图
思考题 1.2.3
测量：
记录衍射条纹的光强度(光电流I )和相应的位置坐标x
注意（以下要在实验报告避免空程差； 3、测量范围？包含一级暗纹就可以了； 4、选择合适的测量步距（既不要使数据太繁杂；又要保 证结果的可靠性较高；条纹不同位置的测量步距可能不一样）
实验数据处理
1.作出单缝衍射的光强分布曲线(坐标纸上)。在直 角坐标纸上,以横轴表示位置x ; 纵轴表示光强度
测量单缝衍射的光强分布
梁广兴
实验内容和步骤:
1. 在导轨上装好实验装置，目测粗调，使各光学元件同轴。 2. 激光器与单缝之间的距离以及单缝与探测器之间的距离 均调在50cm左右。 3. 将光屏置于探测器之前,调二维调节架,选择所需的单缝 宽度a ，观察光屏上的衍射条纹；调整出一个图象清晰、对称、 条纹宽度适当（约0.5cm-1cm）的中央明条纹来。 4.使用检流计前一般先调零；选择量程的原则是在读数较稳 定的前提下使读数尽可能大。 5.本实验仪器问题较多，具体参考实验桌上的说明。
2018-2019-单缝单丝衍射光强分布实验仪-精选word文档 (5页)
实验内容和步骤
实验装置如图一所示，按图搭好实验仪器。实验采用发散度甚小的He-Ne激光作为光源，满足入射光为平行光的条件。为满足夫琅和费衍射条件，应尽量将显示衍射图像的屏远
离单缝，即L>>1.00m，这样就可省去单缝后面的透镜。 1. 观察单缝衍射现象
按图一安排实验仪器，点亮He-Ne激光器，调节各元件共轴，使激光垂直照射于单狭缝的刀口面上，在距狭缝L处置以观察屏P，在狭缝夹座上依次放狭缝A，B和单丝，观察屏上出现的各种现象和变化规律，并作记录。最后固定缝宽α，调整各元件使屏上的衍射图像清晰、对称、最亮，而且条纹间距适当，以利于测量。+ 2. 测定单缝衍射图像的相对光强分布
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
单缝单丝衍射光强分布实验仪
篇一：单缝衍射光强分布的测定
单缝衍射光强分布的测定
光的衍射现象是光的波动性又一重要特征。单缝衍射是衍射现象中最简单的也是最典型的例子。在近代光学技术中，如光谱分析、晶体分析、光信息处理等到领域，光的衍射已成为一种重要的研究手段和方法。所以，研究衍射现象及其规律，在理论和实践上都有重要意义。
α2
???8L
射。理想的夫琅和费衍射，其入射光束和衍射光束均是平行光。单缝的夫琅和费衍射如图二 所示。
当处于夫琅和费衍射区域，式中α是狭缝宽度，L是狭缝与屏之间的距离，λ是入射光的波长。 实验时，若取α≤10-4m, L≥1.00m，入射光是
He-Ne激光，其波长是632.8nm,就可满足上述条件。所以，实验时就可以采用如图一装置。
将各级的Xk（表示光强极小值点到中心点P0的距离）和L值
实验单缝衍射光强分布研究
实验三单缝衍射光强分布研究一、实验简介光的衍射现象是光的波动性的一种表现。
衍射现象的存在，深刻说明了光子的运动是受测不准关系制约的。
因此研究光的衍射，不仅有助于加深对光的本性的理解，也是近代光学技术（如光谱分析，晶体分析，全息分析，光学信息处理等）的实验基础。
衍射导致光强在空间的重新分布，利用光电传感元件探测光强的相对变化，是近代技术中常用的光强测量方法之一。
二、实验目的1、观察单缝衍射现象，研究其光强分布，加深对衍射理论的理解；2、学会用光电元件测量单缝衍射的相对光强分布，掌握其分布规律；3、学会用衍射法测量狭缝的宽度。
三、实验原理1、单缝衍射的光强分布当光在传播过程中经过障碍物时，如不透明物体的边缘、小孔、细线、狭缝等，一部分光会传播到几何阴影中去，产生衍射现象。
如果障碍物的尺寸与波长相近，那么这样的衍射现象就比较容易观察到。
单缝衍射有两种：一种是菲涅耳衍射，单缝距离光源和接收屏均为限远，或者说入射波和衍射波都是球面波；另一种是夫琅禾费衍射，单缝距离光源和接收屏均为无限远或相当于无限远，即入射波和衍射波都可看作是平面波。
在用散射角极小的激光器(<0.002rad)产生激光束，通过一条很细的狭缝（0.1～0.3mm宽），在狭缝后大于0.5m的地方放上观察屏，就可以看到衍射条纹，它实际上就是夫琅禾费衍射条纹，如图1所示。
图1当激光照射在单缝上时，根据惠更斯—菲涅耳原理，单缝上每一点都可看成是向各个方向发射球面子波的新波源。
由于子波迭加的结果，在屏上可以得到一组平行于单缝的明暗相间的条纹。
激光的方向性强，可视为平行光束。
宽度为d 的单缝产生的夫琅禾费衍射图样，其衍射光路图满足近似条件：Dx≈≈θθsin ()d D >>产生暗条纹的条件是：λθk d =sin () ,3,2,1±±±=k （1）暗条纹的中心位置为：dD k x λ= （2）两相邻暗纹之间的中心是明纹次极大的中心。
单缝衍射的光强分布
实验９ 单缝衍射的光强分布光波的波振面受到阻碍时，光绕过障碍物偏离直线而进入几何阴影区，并在屏幕上出现光强不均匀分布的现象叫做光的衍射。
研究光的衍射不仅有助于进一步加深对光的波动性的理解，同时还有助于进一步学习近代光学实验技术，如光谱分析、晶体结构分析、全息照相、光信息处理等。
衍射使光强在空间重新分布，利用硅光电池等光电器件测量光强的相对分布是一种常用的光强分布测量方法。
一、实验目的1. 观察单缝夫琅和费衍射现象。
2. 掌握单缝衍射相对光强的测量方法，并求出单缝宽度。
二、实验仪器H e -N e 激光器、单缝及二维调节架、光电探测器及移动装置、数字式万用表、钢卷尺等。
三、实验原理1. 夫琅和费衍射衍射是波动光学的重要特征之一。
衍射通常分为两类：一类是满足衍射屏离光源或接收屏的距离为有限远的衍射，称为菲涅耳衍射；另一类是满足衍射屏与光源和接收屏的距离都是无限远的衍射，也就是照射到衍射屏上的入射光和离开衍射屏的衍射光都是平行光的衍射，称为夫琅和费衍射。
菲涅耳衍射解决具体问题时，计算较为复杂。
而夫琅和费衍射的特点是，只用简单的计算就可以得出准确的结果。
在实验中，夫琅和费衍射用两个会聚透镜就可以实现。
本实验用激光器作光源，由于激光器发散角小，可以认为是近似平行光照射在单缝上；其次，单缝宽度为0.1mm ，单缝距接收屏如果大于1米，缝宽相对于缝到接收屏的距离足够小，大致满足衍射光是平行光的要求，也基本满足了夫琅和费衍射的条件：220sin uu I I 2. 菲涅耳假设和光强度物理学家菲涅耳假设：波在传播的过程中，从同一波阵面上的各点发出的次波是相干波，经传播而在空间某点相遇时，产生相干叠加，这就是著名的惠更斯—菲涅耳原理。
如图9-1所示，单缝AB 所在处的波阵面上各点发出的子波，在空间某点P 所引起光振动振幅的大小与面元面积成正比，与面元到空间某点的距离成反比，并且随单缝平面法线与衍射光的夹角（衍射角）增大而减小，计算单缝所在处波阵面上各点发出的子波在P 点引起光振动的总和，就可以得到P 点的光强度。
单缝衍射光强分布的测量实验数据
单缝衍射光强分布的测量实验数据在一个阳光明媚的早晨，咱们的实验室里传来了一阵阵欢声笑语。
大家都聚在一起，准备进行一个有趣的实验，哦对，就是那个单缝衍射光强分布的测量实验。
光，真是个神奇的家伙，今天我们就要看看它是如何变戏法的。
你们知道，光从狭窄的缝隙里射出来，会出现那些五彩斑斓的条纹，简直像是在举办一场光的派对，谁能想到光也会玩“捉迷藏”呢？说到实验，大家伙儿的兴奋劲儿简直是扑面而来。
我们准备了一个简单的设备，拿出了一块屏幕，真的是普通的那种，像是家里用的老电视。
然后，找了一个小缝隙，嘿嘿，就是那样一个小小的地方。
咱们就要把激光笔对准那缝隙，激光的光束直直地射过去，结果可想而知，屏幕上就出现了一道道亮亮的条纹。
就像是光在跳舞一样，有节奏，有韵味，让人忍不住想跟着一起摇摆。
这个实验的乐趣，不仅仅在于看那些光条，还在于我们要量一量这些光强的分布。
你想啊，什么叫光强分布，就是看哪些地方亮得像白昼，哪些地方又暗得像摸黑走路。
为了能得到更准确的数据，大家准备了各种各样的工具，尺子、纸、笔，简直是武装到牙齿。
结果大家就像变成了小科学家，认真得不得了，心里那个激动啊，简直可以把天都要炸了。
我们开始一边照着屏幕，一边用尺子测量那些条纹的亮度。
你知道，条纹不只是在那儿摆着，亮的地方就像是被点亮的舞台，暗的地方就好像躲在角落里的小剧团，谁也不想去搭理。
每测量一次，大家就欢呼一声，像是在为自己的成果点赞，感觉这就是科学的魅力。
数据一个个记录下来，简直是一份光的盛宴。
而在记录的过程中，难免也会遇到一些小插曲。
有个同学因为太激动，手一抖，激光笔差点掉到地上。
那一瞬间，大家心都提到嗓子眼儿了，简直比看惊悚片还要紧张。
不过，谁让咱们的同学手脚麻利，一下就稳住了。
那一刻，大家大笑，气氛一下子又回到了轻松愉快的状态。
这个小插曲让我们明白，科学的路上总会有些小波折，但只要心态好，什么都能化险为夷。
接下来的时间，我们聚精会神地对着数据进行分析。
实验单缝衍射的光强分布和细丝直径测
实验41 单缝衍射的光强分布和细丝直径测量光具有波动性，衍射是光波动性的一种表现。
光的衍射现象是在17世纪由格里马第发现的。
19世纪初，菲涅耳和夫琅和费分别研究了一系列有关光衍射的重要实验，为光的波动理论奠定了基础。
菲涅耳提出了次波相干迭加的观点，用统一的原理（惠更斯一菲涅耳原理）分析解释光的衍射现象；利用单缝衍射原理可以对细丝直径进行非接触的精确测量。
［学习重点］1．通过对夫琅和费单缝衍射的相对光强分布曲线的绘制，加深对光的波动理论和惠更斯——菲涅耳原理的理解。
2．掌握使用硅光电池测量相对光强分布的方法。
3．掌握利用衍射原理对细丝进行非接触测量的方法。
［实验原理］1． 单缝衍射粗略地讲，当波遇到障碍物时，它将偏离直线传播，这种现象叫做波的衍射。
衍射系统由光源、衍射屏和接收屏幕组成。
通常按它们相互间距离的大小，将衍射分为两类：一类是光源和接收屏幕（或两者之一）距离衍射屏有限远，这类衍射叫做菲涅耳衍射；另一类是光源和接收屏幕都距衍射屏无穷远，这类衍射叫做夫琅和费衍射。
本实验研究单缝夫琅和费衍射的情形。
如图41-1（a ），将单色线 光源S 置于透镜L 1的前焦面 上，则由S 发出的光通过L 1 后形成平行光束垂直照射到 单缝AB 上。
根据惠更斯一菲 涅耳原理，单缝上每一点都可 以看成是向各个方向发射球面 子波的新波源，子波在透镜L 2 的后焦面（接收屏）上叠加形 成一组平行于单缝的明暗相间的条纹。
如图41-1（b ）所示。
和单缝平面垂直的衍射光束会聚于屏上的P 0处，是中央亮纹的中心，其光强为I 0；与光 轴SP 0成θ 角的衍射光束会聚于P θ 处，θ 为衍射角，由惠更斯一菲涅耳原理可得其光强分布为（41-1） 其中，b 为单缝的宽度，λ为入射单色光波长。
由41-1式可以得到：1．当θ = 0时，u = 0 ，P θ 处的光强度 I θ =I 0 是衍射图像中光强的最大值，叫主最大。
主最大的强度不仅决定于光源的强度，还和缝宽b 的平方成正比；图41-1（a ）单缝衍射（b ）衍射图样λθπsin ,sin 22b u u u I I ==θ2．当sin θ =k λ /b （ k = ± 1，± 2，± 3 …..）时，u = k π ，则有I θ = 0，即出现暗条纹的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳大学实验报告课程名称：大学物理实验（一）
实验名称：单缝衍射的光强分布
学院：
专业：班级：
组号：指导教师：
报告人：学号：
实验时间：年月日星期
实验地点科技楼 90 实验报告提交时间：
理论上可以证明只要满足以下条件，单缝衍射就处于夫琅和费衍射区域：L
a 82
>>λ或82a L >>λ
为狭缝与屏之间的距离；λ为入射光的波长。
的取值范围进行估算：实验时，若取m a 4
101-⨯≤，入射光是
应用单缝衍射的公式计算单缝缝宽 λϕk a =sin k k L ϕtan = 很小，所以
a kL L X k k /λ=Φ=
激光器与单缝之间的距离以及单缝与一维光强测量装置之间的距离均置为50cm 左右，本实验采用的是方向性很好，发散角rad 53
101~10
1--⨯⨯的Ne He -激光作为光源，这样可满足
夫琅和费衍射的远场条件，从而可省去单缝前后的透镜1L 和2L 。
；
．点亮Ne He -激光器，使激光垂直照射于单缝的刀口上，利用小孔屏调好光路，须特别注意的是：观察时不要正对电源，以免灼伤眼睛。
WJH 接上电源开机预热15min ，将量程选择开关置I 档，衰减旋钮置校准为止（顺时针旋到底，即灵敏度最高）。
调节调零旋钮，使数据显示器显示“-000”（负号闪烁）。
以后在测量过
深圳大学实验报告课程名称：大学物理实验（一）
实验名称：单缝衍射的光强分布
学院：
专业：班级：
组号： B7 指导教师：
报告人：学号：
实验时间： 201 年月日星期
实验地点科技楼 90 实验报告提交时间：
单缝衍射相对光强度曲线图。
