P L C控制柜安装Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】4 配电柜的安装接线元器件安装1)所有元器件应按制造厂规定的安装条件进行安装。

2)组装前首先看明图纸及技术要求。

3)检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4)检查元器件有无损坏。

5)必须按图安装 (如果有图)。

6)元器件组装顺序应从板前视,由左至右,由上至下。

7)同一型号产品应保证组装一致性。

8)面板、门板上的元件中心线的高度应符合规定。

元件名称安装高度(m):指示仪表、指示灯;电能计量仪表;控制开关、按钮;紧急操作件。

9)组装产品应符合以下条件:操作方便元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。

维修容易能够较方便地更换元器件及维修连线。

各种元件和装置的间隙、爬电距离应符合条的规定。

保证一、二次线的安装距离。

10)组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

11)对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。

12)主回路上面的元器件,一般电抗器,需要接地,不需要接地,下图中为电抗器接地。

13)14)对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。

下图为错误接法。

15)所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。

16)接线面每个元件的附近有标牌,标注应与图纸相符。

除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。

a) 端子的标识17)标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识18)安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致。

plc控制柜的技术标准

plc控制柜的技术标准

plc控制柜的技术标准
PLC控制柜的技术标准主要包括以下几个方面:
1. 外观要求:控制柜的外观应平整、美观,表面处理良好,有防锈防腐处理,标识清晰、规范。

控制柜内元器件排列有序,空间利用合理,布线整齐,标识清晰。

2. 性能要求:控制柜应具有高可靠性、高稳定性、高精度、快速响应等特点,能够适应各种恶劣的工作环境。

同时,控制柜应具有电磁兼容性,能够抵抗电磁干扰,保证控制系统的正常运行。

3. 安全要求:控制柜应符合国家有关安全标准,具有防电击、防雷击、防机械损伤等功能,保证操作人员和使用设备的安全。

同时,控制柜应具有防火、防盗等安全措施。

4. 测试要求:在出厂前需要进行一系列的测试,包括功能测试、性能测试、安全测试等,以保证其性能和质量符合国家标准。

测试过程中,需要对各项指标进行详细记录,并对不合格的项目进行整改。

5. 行业标准:根据应用领域和行业的不同,PLC控制柜需要满足特定的行业规定标准。

例如,在食品行业中,PLC控制柜的设计必须首先保证卫生安全,杜绝任何滋生细菌和有害物质的可能性;在石油化工等行业,PLC控制柜的设计应符合爆炸防范标准。

6. 安全电压标准:PLC控制柜中的电气设备必须符合国家和行业的安全电压标准,以保障工人的生命财产安全。

例如,在控制柜中安装的电源必须符合标准,能够确保在异常情况下的安全操作。

以上是PLC控制柜的主要技术标准,这些标准确保了PLC控制柜的性能、安全性和可靠性。

PLC电气控制柜的安装与调试

PLC电气控制柜的安装与调试

PLC电气控制柜的安装与调试PLC电气控制柜的安装与调试1.安装2.调试3.安装与调试注意事项结论参考文献引言随着现代工业的发展,PLC电气控制柜已经成为了工业自动化控制的核心设备。

它能够实现设备的自动化控制,提高生产效率,降低生产成本。

本文将详细介绍PLC电气控制柜的安装与调试,以帮助工程师们更好地理解和掌握PLC电气控制柜的使用方法。

1.安装PLC电气控制柜的安装需要注意以下几点:1.1 安装地点应该干燥、通风、温度适宜,避免阳光直射和潮湿环境。

1.2 安装时应该避免与其他设备相互干扰,避免电磁干扰和机械干扰。

1.3 安装时应该按照设备说明书的要求进行安装,避免误操作和损坏设备。

2.调试PLC电气控制柜的调试需要注意以下几点:2.1 调试前需要检查设备是否安装正确,电气连接是否正确,避免出现电气故障。

2.2 调试时应该按照设备说明书的要求进行操作,避免误操作和损坏设备。

2.3 调试时应该注意观察设备的运行状态,及时发现问题并解决。

3.安装与调试注意事项在安装和调试PLC电气控制柜时,需要注意以下几点:3.1 安装和调试前需要做好必要的准备工作,包括设备的选型、安装环境的准备等。

3.2 安装和调试时需要严格按照设备说明书的要求进行操作,避免误操作和损坏设备。

3.3 安装和调试后需要做好设备的维护和保养工作,保证设备的正常运行。

结论PLC电气控制柜是现代工业自动化控制的核心设备,它具有抗干扰强、可扩展、工作性能稳定等特点。

在安装和调试PLC电气控制柜时,需要注意安装环境的准备、设备的选型、严格按照设备说明书的要求进行操作等事项,以保证设备的正常运行。

参考文献1] ___。

PLC电气控制柜的安装与调试[J]。

电气技术。

2010(12): 49-52.2] ___。

PLC电气控制柜的安装与调试技巧[J]。

电子技术应用。

2011(6): 144-146.3] ___。

PLC电气控制柜的安装与调试注意事项[J]。

plc控制柜电气元器件选型标准

plc控制柜电气元器件选型标准

在现代工业自动化控制系统中,PLC(可编程逻辑控制器)的应用已经越来越广泛。

而作为PLC控制系统的核心部分,控制柜中的电气元器件选型标准显得异常重要。

对于工程师来说,如何选择合适的电气元器件,既能满足系统的性能需求,又能保证系统的可靠性和安全性,是一个极具挑战性的任务。

1. 选型原则在进行PLC控制柜电气元器件选型时,首先要遵循一些基本的原则。

应该根据系统的功能和性能需求来确定元器件的类型和规格,以确保其能够稳定可靠地工作。

还需要考虑元器件的品牌和质量,选择具有良好信誉和质量保证的厂家,以提高系统的整体可靠性。

2. 电源元器件选型在PLC控制柜中,电源元器件的选型尤为重要。

首先要考虑的是电源的额定功率和输入电压范围,以确保其能够满足整个系统的电能需求。

还需要考虑电源的稳定性和功率因素,以及其对系统其他设备的影响。

3. 信号元器件选型在PLC控制系统中,信号元器件的选型也是至关重要的。

输入/输出模块、传感器、执行器等设备的选型需要根据系统的控制信号类型、数量和传输距离来确定,以确保信号的准确传输和可靠控制。

还需要考虑信号的稳定性和抗干扰能力,以及其对系统性能的影响。

4. 保护元器件选型在考虑PLC控制柜中的电气元器件选型时,还要特别注意保护元器件的选择。

过载保护器、短路保护器、漏电保护器等设备的选型需要根据系统的安全性和可靠性需求来确定,以确保系统在故障情况下能够及时切断电路,保护设备和人员的安全。

总结回顾在选择PLC控制柜中的电气元器件时,需要综合考虑系统的功能需求、性能要求、可靠性和安全性等因素,遵循一定的选型原则,选择合适的电源元器件、信号元器件和保护元器件,从而确保整个系统能够稳定可靠地工作。

个人观点作为一名工程师,在进行PLC控制柜电气元器件选型时,我认为需要充分了解系统的工作环境和工作条件,综合考虑各种因素,选择合适的电气元器件,以确保系统的高性能、高可靠性和高安全性。

还需要不断学习和更新选型标准,跟上行业的最新发展和技术变化,为系统的升级和改造提供可靠支持。

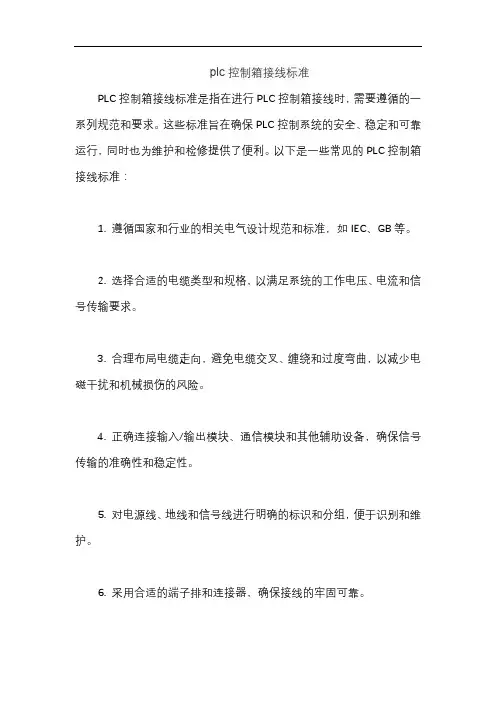

plc控制箱接线标准

plc控制箱接线标准

plc控制箱接线标准
PLC控制箱接线标准是指在进行PLC控制箱接线时,需要遵循的一系列规范和要求。

这些标准旨在确保PLC控制系统的安全、稳定和可靠运行,同时也为维护和检修提供了便利。

以下是一些常见的PLC控制箱接线标准:
1. 遵循国家和行业的相关电气设计规范和标准,如IEC、GB等。

2. 选择合适的电缆类型和规格,以满足系统的工作电压、电流和信号传输要求。

3. 合理布局电缆走向,避免电缆交叉、缠绕和过度弯曲,以减少电磁干扰和机械损伤的风险。

4. 正确连接输入/输出模块、通信模块和其他辅助设备,确保信号传输的准确性和稳定性。

5. 对电源线、地线和信号线进行明确的标识和分组,便于识别和维护。

6. 采用合适的端子排和连接器,确保接线的牢固可靠。

7. 在关键部位设置过载保护、短路保护和漏电保护等安全措施。

8. 对接线进行严格的检查和测试,确保无错接、漏接和短路现象。

9. 提供详细的接线图和设备清单,便于后期的维护和管理。

50KW-PLC智能配电柜规格书

50KW-PLC智能配电柜规格书

产品规格书产品名称: 50KW-PLC智能配电柜版本编号: V1.0一、产品介绍PLC智能配电柜顾名思义就是配电柜内部装有逻辑程序控制器PLC。

PLC控制柜多数是根据现场及客户要求定制,根据技术参数要求进行编程,使之达到客户所需的工作要求,LED显示屏有PLC控制更加智能化,可以在计算机的监控画面上远程操作显示屏及屏内空调、风机等设备的开关,对屏内的环境温度、火情、屏外的环境亮度进行实时监控,并有相应的报警信息。

PLC智能配电柜采用PLC作为控制单元,配以上位机软件对负载输出进行灵活控制,使用时既可通过上位机监控画面进行点动控制,也可通过软件的定时功能实现“无人值守”式工作,大大提升了智能性,能适应各种复杂运用场景。

另外可对接中控,实现集中管理。

PLC智能配电柜同时采用“分步延时上电”和“分步延时断电”的智能控制方式,避免大负载对电网瞬间的冲击,有效的保护了显示屏体的电子元件,可延长显示屏的使用寿命。

在进行控制柜的安装、运转、保养、检修之前,请务必熟读此说明书和其他相关资料,并正确使用。

如果在使用过程中出现不正常情况,敬请及时和相关技术人员联系。

二、产品图片(50KW-PLC智能配电柜,仅供参考)二、主要参数(1)供电:三相五线制AC380V±10%,频率50Hz±5%(2)输出接线方式:单相,3线输出,L、N、PE(3)输出电压(V):交流220V(2)输出路数:15路(3)额定功率:50KW(4)额定电流:89.3A(5)手动控制方式:屏体一键启、停(6)自动控制方式:PLC(7)环境相对湿度:10%—80%(8)工作温度:‐20℃—+55℃(9)延时时间设置:手动延时 0—6秒,软件自动控制 0.5—10秒(10)防雷:B级防雷(11)传感器:温度、湿度传感器,烟雾、负载传感器(选配)(12)外壳防护等级:IP30(13)外形尺寸(mm):L800×W600×H200MM三、PLC智能配电柜元器件塑壳断路器:电流超过设定的标准值后自动切断电流,控制电气回路,达到防跳闸的效果。
