串联和并联的解题技巧
电路中的串联与并联解题技巧
电路中的串联与并联解题技巧电路的串联与并联是电学中最基本的电路连接方式之一，对于解题来说，掌握并善于运用串联与并联的解题技巧是非常重要的。
本文将介绍一些电路中串联与并联解题的技巧与方法。
1. 串联电路串联电路是指多个电器或元件依次排列连接在同一电路中的情况。
在解题时，我们首先要了解串联电路的特点和规律。
串联电路中，电流在各个元件之间是相等的，而电压则是依次分布在各个元件上。
因此，我们可以利用这些特点来解决相关问题。
在串联电路中，我们可以采取以下的解题步骤：(1) 确定电流值：根据问题提供的电流或电压值，求解电路中的总电流。
可以根据欧姆定律或基尔霍夫定律进行计算。
(2) 确定电压值：根据串联电路的特点，电压依次分布在各个元件上。
可以利用电压和电流的关系，通过计算或使用欧姆定律求解出各个元件的电压值。
(3) 计算电阻或电导：串联电路中的总电阻等于各个电阻的和。
因此，可以根据各个元件的电阻值求解出总电阻。
2. 并联电路并联电路是指多个电器或元件同时连接到同一个电源两端的情况。
在解题时，我们同样需要了解并联电路的特点和规律。
并联电路中，电流在各个元件之间是分布相等的，而电压则是相等的。
因此，我们可以利用这些特点来解决相关问题。
在并联电路中，我们可以采取以下的解题步骤：(1) 确定电压值：根据问题提供的电流或电压值，求解电路中的总电压。
可以根据欧姆定律或基尔霍夫定律进行计算。
(2) 确定电流值：根据并联电路的特点，电流在各个元件之间是分布相等的。
可以利用电流和电阻的关系，通过计算或使用欧姆定律求解出各个元件的电流值。
(3) 计算电阻或电导：并联电路中的总电导等于各个电导的和。
因此，可以根据各个元件的电导值求解出总电导。
3. 等效电阻在一些复杂的串联与并联电路中，我们可以将其简化为一个等效电路，从而更方便地进行计算和分析。
等效电阻是指将串联或并联电路简化为一个等效的电阻，从而能够用一个电阻来代替原来的电路。
串联并联口诀公式
串联并联口诀公式
嘿，朋友们！今天咱就来讲讲串联并联那些超有用的口诀公式！
先来说说串联电路的公式，电流处处相等，那不就像是一群小伙伴手牵手一起走，谁都不会掉队嘛！表达式就是 I=I1=I2 。
比如说，一个串联电路里有几个灯泡，通过每个灯泡的电流都是一样的呀，就跟大家步伐一致一样呢！
电阻呢，在串联电路里就等于各个电阻之和，哎呀呀，就像几个人的力气合起来一样！公式就是 R=R1+R2 。
好比有几个电阻串联起来，总电阻就是它们一个个电阻加起来的嘛！
再看看并联电路，电压那可是处处相等哦，这就好比大家都站在同一水平线上！表达式是 U=U1=U2 。
就像几个用电器并联，它们两端的电压都一样嘞！
而电流呢，在并联电路里就像水流进不同的分支，各走各的道，总电流等于各支路电流之和呀！公式就是 I=I1+I2 。
你想想，好几条路的水流加起来不就是总的水量嘛！
这些公式和口诀超重要的呀，理解了它们，咱们解决电路问题不就轻松多了吗？加油哦，朋友们！。
并联和串联电路技巧
并联和串联电路技巧在学习物理的过程中，我们经常会遇到并联和串联电路的问题。
并联和串联电路是电路中最基本的两种连接方式，理解并掌握它们的技巧对于解决电路问题非常重要。
本文将介绍并联和串联电路的特点、计算方法以及解题技巧，帮助中学生和他们的父母更好地理解和应用这两种电路连接方式。
一、并联电路并联电路是指电路中的多个电器或元件以并联的方式连接在一起。
在并联电路中，电流在各个分支中分流，而电压在各个分支中相同。
这是因为并联电路中的各个分支之间是相互独立的，电流可以选择不同的路径流过不同的分支。
举个例子来说，如果我们将两个电阻以并联的方式连接在一起，电流就会分流通过这两个电阻，而电压在两个电阻上是相等的。
在计算并联电路中的电阻时，我们可以使用以下公式：1/总电阻 = 1/电阻1 + 1/电阻2 + ...这个公式可以帮助我们快速计算出并联电路中的总电阻。
例如，如果有两个电阻分别为2欧姆和3欧姆，我们可以使用上述公式计算出总电阻为1.2欧姆。
除了计算总电阻外，我们还可以利用并联电路的特点解决其他问题。
例如，当我们需要将多个电器连接到同一个电源上时，可以选择使用并联连接，这样每个电器就可以独立地工作，不会相互影响。
二、串联电路串联电路是指电路中的多个电器或元件以串联的方式连接在一起。
在串联电路中，电流在各个元件中依次流过，而电压在各个元件之间相加。
这是因为串联电路中的各个元件之间是依次连接的，电流只能顺序地通过每个元件。
举个例子来说，如果我们将两个电阻以串联的方式连接在一起，电流就会依次通过这两个电阻，而电压则是两个电阻上电压之和。
在计算串联电路中的总电阻时，我们可以将各个电阻相加。
例如，如果有两个电阻分别为2欧姆和3欧姆，我们可以直接将它们相加得到总电阻为5欧姆。
除了计算总电阻外，我们还可以利用串联电路的特点解决其他问题。
例如，当我们需要将电流依次通过多个元件，使它们按照一定的顺序工作时，可以选择使用串联连接。
中考重点并联与串联电路的计算
中考重点并联与串联电路的计算在电路中，电流的传输方式可以是并联或串联。
并联电路是指多个电器或电阻以并排的形式连接，而串联电路是指多个电器或电阻以连续的形式连接。
了解并联和串联电路的计算方法对中考来说是非常重要的。
本文将介绍并联和串联电路的计算方法。
一、并联电路的计算方法在并联电路中，多个电器或电阻被连接在一起，它们之间的电流是平行流动的。
并联电路中，总电压相等于各个电器或电阻的电压之和，而总电流等于各个电器或电阻电流的和。
1. 总电阻的计算方法在并联电路中，各个电阻的电压相等，因此总电阻可以通过并联电阻的倒数之和来计算。
即：1/总电阻 = 1/电阻1 + 1/电阻2 + 1/电阻3 + ...例如，有两个电阻为10欧姆和15欧姆的并联电路，总电阻可以通过以下计算得到：1/总电阻 = 1/10 + 1/15 = 3/30 + 2/30 = 5/30最终，总电阻可以计算为：总电阻 = (30/5)欧姆 = 6欧姆2. 总电流的计算方法在并联电路中，各个电阻的电流之和等于总电流。
因此，总电流可以通过各个电阻电流之和来计算。
例如，有两个电阻为10欧姆和15欧姆的并联电路，电流可以通过以下计算得到：总电流 = 电流1 + 电流2对于一个平行电路，各电阻的电流与它们的电阻值成反比。
根据欧姆定律，电流可以通过以下计算得到：电流 = 电压 / 电阻假设总电压为30伏，可得：电流1 = 30 / 10 = 3安培电流2 = 30 / 15 = 2安培最终，总电流可以计算为：总电流 = 3安培 + 2安培 = 5安培二、串联电路的计算方法在串联电路中，多个电器或电阻被依次连接，它们之间的电流是依次流动的。
串联电路中，总电压等于各个电器或电阻电压的和，而总电阻等于各个电器或电阻电阻值的和。
1. 总电压的计算方法在串联电路中，各个电阻的电流相等，因此总电压可以通过各个电阻的电压之和来计算。
例如，有两个电阻为10欧姆和15欧姆的串联电路，总电压可以通过以下计算得到：总电压 = 电压1 + 电压2对于一个串联电路，各电阻的电压与它们的电阻值成正比。
电阻计算问题的解题技巧
电阻计算问题的解题技巧电阻是电学中的基本概念之一，用于描述电流通过物体时所遇到的阻力。
在解决电阻计算问题时，掌握一些解题技巧可以帮助我们更加高效地解决问题。
本文将介绍一些电阻计算问题的解题技巧。
一、串联电阻的计算串联电路是指电阻按照顺序连接在一起的电路，电流依次通过每一个电阻。
对于串联电阻的计算，可以使用以下的计算公式：总电阻 = 电阻1 + 电阻2 + 电阻3 + ... + 电阻n例如，如果一个电路中有三个串联电阻，电阻值分别为R1、R2和R3，那么总电阻为R总 = R1 + R2 + R3。
二、并联电阻的计算并联电路是指电阻按照平行连接在一起的电路，电流在每一个电阻上的电压相同。
对于并联电阻的计算，可以使用以下的计算公式：总电阻的倒数 = 电阻1的倒数 + 电阻2的倒数 + 电阻3的倒数 + ... + 电阻n的倒数即：1/总电阻 = 1/电阻1 + 1/电阻2 + 1/电阻3 + ... + 1/电阻n例如，如果一个电路中有三个并联电阻，电阻值分别为R1、R2和R3，那么总电阻的倒数为1/总电阻 = 1/R1 + 1/R2 + 1/R3。
三、复杂电路的简化在解决电阻计算问题时，有时候电路比较复杂，包含了多个串联和并联的电阻。
此时，我们可以采取以下的简化方法：1.找出串联和并联的部分，将其进行简化。
对于串联部分，可以将其合并为一个等效电阻，对于并联部分，可以将其合并为一个等效电阻。
2.将简化后的电路继续简化，直至得到最简单的串联或并联电路。
3.根据简化后的电路，使用前面提到的串联和并联电阻的计算公式进行计算。
通过这种简化方法，可以大大减少计算的复杂程度，提高解题效率。
四、电阻的单位换算在电阻计算问题中，有时候需要进行电阻单位的换算。
常用的电阻单位有欧姆（Ω）、千欧姆（kΩ）、兆欧姆（MΩ）等。
单位之间的换算关系如下：1千欧姆（kΩ）= 1000欧姆（Ω）1兆欧姆（MΩ）= 1000千欧姆（kΩ）= 1000000欧姆（Ω）当需要进行单位换算时，可以根据以上换算关系进行计算。

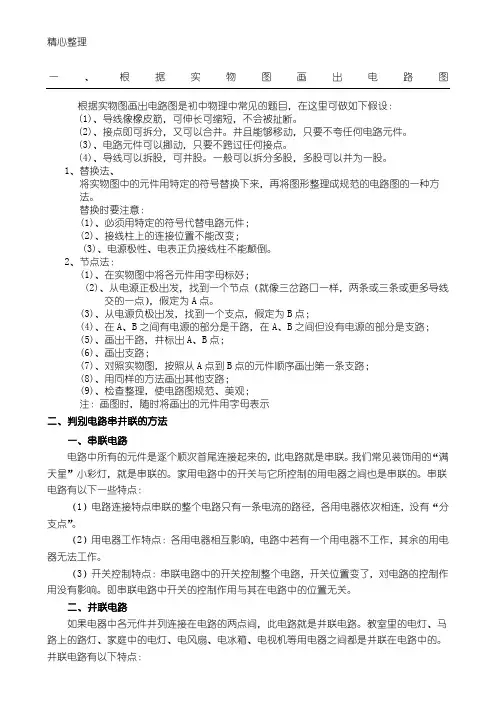

重点初中物理串联并联电路全攻略
一、根据实物图画出电路图根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设：(1)、导线像橡皮筋，可伸长可缩短，不会被扯断。
(2)、接点即可拆分，又可以合并。
并且能够移动，只要不夸任何电路元件。
(3)、电路元件可以挪动，只要不跨过任何接点。
(4)、导线可以拆股，可并股。
一般可以拆分多股，多股可以并为一股。
1、替换法、将实物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。
替换时要注意：(1)、必须用特定的符号代替电路元件；(2)、接线柱上的连接位置不能改变；(3)、电源极性、电表正负接线柱不能颠倒。
2、节点法：(1)、在实物图中将各元件用字母标好；(2)、从电源正极出发，找到一个节点（就像三岔路口一样，两条或三条或更多导线交的一点），假定为A点。
(3)、从电源负极出发，找到一个支点，假定为B点；(4)、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路；(5)、画出干路，并标出A、B点；(6)、画出支路；(7)、对照实物图，按照从A点到B点的元件顺序画出第一条支路；(8)、用同样的方法画出其他支路；(9)、检查整理，使电路图规范、美观；注：画图时，随时将画出的元件用字母表示二、判别电路串并联的方法一、串联电路电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。
我们常见装饰用的“满天星”小彩灯，就是串联的。
家用电路中的开关与它所控制的用电器之间也是串联的。
串联电路有以下一些特点：（1）电路连接特点串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。
（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。
（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。
即串联电路中开关的控制作用与其在电路中的位置无关。
二、并联电路如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。
高中物理电路中串并联问题的解题技巧
高中物理电路中串并联问题的解题技巧在高中物理学习中，电路是一个重要的知识点，而串并联电路问题是其中的重点和难点。
本文将介绍一些解题技巧，帮助学生更好地理解和解决串并联电路问题。
一、串联电路问题串联电路是指电流只能沿着一条路径流动的电路。
在解决串联电路问题时，我们需要注意以下几点：1. 电流在串联电路中保持不变。
这是串联电路的特点之一。
例如，当两个电阻串联时，电流通过两个电阻的大小是相同的。
因此，我们可以使用欧姆定律来解决串联电路问题。
例如，假设有一个串联电路，包含一个电源和两个电阻，电源电压为V，电阻分别为R1和R2。
我们需要计算整个电路中的电流。
根据欧姆定律，电流I等于电压V除以总电阻R（R = R1 + R2）。
2. 电压在串联电路中分担。
在串联电路中，电压会依次通过每个电阻。
这意味着，电压的总和等于电源电压。
例如，假设有一个串联电路，包含一个电源和两个电阻，电源电压为V，电阻分别为R1和R2。
我们需要计算每个电阻上的电压。
根据电压分担规律，第一个电阻上的电压等于电源电压，第二个电阻上的电压等于电源电压减去第一个电阻上的电压。
二、并联电路问题并联电路是指电流可以分成多条路径流动的电路。
在解决并联电路问题时，我们需要注意以下几点：1. 电压在并联电路中保持不变。
这是并联电路的特点之一。
例如，当两个电阻并联时，两个电阻上的电压是相同的。
因此，我们可以使用欧姆定律来解决并联电路问题。
例如，假设有一个并联电路，包含一个电源和两个电阻，电源电压为V，电阻分别为R1和R2。
我们需要计算整个电路中的电流。
根据欧姆定律，电流I等于电压V除以总电阻R（R = 1 / (1/R1 + 1/R2)）。
2. 电流在并联电路中分担。
在并联电路中，电流会依次通过每个电阻。
这意味着，电流的总和等于电源电流。
例如，假设有一个并联电路，包含一个电源和两个电阻，电源电压为V，电阻分别为R1和R2。
我们需要计算每个电阻上的电流。
物理解析电路中的串并联问题的解题技巧
物理解析电路中的串并联问题的解题技巧在物理学中，串并联电路是理解和分析电路的基础知识。
了解串并联电路的解题技巧对于解决一系列物理问题非常重要。
本文将介绍一些关于解析电路中串并联问题的解题技巧。
一、串联电路的解题技巧串联电路是指电流依次经过电阻器、电压源等元件的电路。
解析串联电路通常需要使用串联电路中的电压分压和欧姆定律来进行分析。
1. 使用电压分压定律串联电路中的每个电阻器所承受的电势差与其电阻的比例相等。
电压分压定律可以用以下公式表示：V1 = V × (R1 / RT)。
其中，V1 是第一个电阻器的电压，V 是总电压，R1 是第一个电阻器的电阻，RT 是总电阻。
2. 应用欧姆定律串联电路中电压之和等于总电压，电流相同。
因此，可以使用欧姆定律（I = V / R）来计算电流。
二、并联电路的解题技巧并联电路是指电流同时流过不同的分支电路的电路。
解析并联电路通常需要使用并联电路中的电流分流和电阻并联的原理。
1. 使用电流分流定律并联电路中，电流分布在不同的分支电路中，根据电流分流定律，每个并联分支电流与其电导的比例相等。
电流分流定律可以用以下公式表示：I1 = I × (G1 / GT)。
其中，I1 是第一个分支电路的电流，I 是总电流，G1 是第一个分支电路的电导，GT 是总电导。
2. 应用电阻并联定律并联电路中，总电路的总电导等于各分支电路电导的总和，即1/GT = 1/G1 + 1/G2 + ... + 1/GN。
由此可得总电阻 RT = 1/GT 的倒数。
三、串并联电路的解题技巧串并联电路是由串联电路和并联电路组成的复杂电路。
分析串并联电路需要运用串联电路和并联电路的解题技巧，并且要注意分步骤进行分析。
1. 分析串联部分首先，将串并联电路划分为串联和并联两个部分。
针对串联电路部分，使用以上介绍的串联电路的解题技巧进行分析。
2. 分析并联部分在并联电路部分，同样使用以上介绍的并联电路的解题技巧进行分析。
怎样区分串联、并联电路，掌握几种方法迅速解题
怎样区分串联、并联电路，掌握几种方法迅速解题
串联电路和并联电路是电学的两种基本电路形式，解任何电学题首先要做的都是先区分电路是串联还是并联。
但是很多同学对串并联电路的区分存在疑问，下面我们来总结几种方法判断电路是串联还是并联。
1、利用定义。
串联电路：用电器逐个顺次连接，首尾相连；并联电路：用电器首首相连，尾尾相连，并列连接。
2、利用特点。
串联电路：用电器互相影响；并联电路：互不影响。
3、利用电流路径。
串联电路：电流从正极出发，只有一条路径回负极，中间没有分支；并联电路：电流在回负极的过程中有多条路径，中间有分支。
4、拆除发。
此方法与串并联电路特点方法类似。
将电路中任何一个用电器拆除，如果其他用电器都不工作了，则此电路为串联电路；如果拆除其中一个用电器，其他用电器不受影响依然工作，则此电路为并联电路。
5、节点法。
在不规范电路中，无论导线多长，只要中间没有电源、用电器等，则导线的两个端点就可以看成一个点，从而简化电路，或画出等效电路图。
例2、如图所示，电路中有两个小灯泡L1和L2，要使小灯泡L1
和L2组成串联电路，应闭合开关（）；若使小灯泡组成并联电路则应开关（）。
解析：若使小灯泡组成串联电路，则电流就要从正极出发依次流过各用电器回负极，只要顺着一条路走看回负极过程中需要闭合哪个开关就行，本题是需要闭合S2才能组成串联电路；若要组成并联电路，则电流回负极的过程中会分支，电流分别经过每个用电器回负极，并且用电器间互不影响，一个支路断开另一个支路不受影响，本题中电流从正极出发遇到节点分支，分别经过L1和L2，即闭合开关S1和S3，再会合回负极。
高中物理电路题的串并联电阻计算方法
高中物理电路题的串并联电阻计算方法在高中物理学习中，电路是一个重要的内容，而串并联电阻的计算方法更是其中的重点。
本文将详细介绍串并联电阻的计算方法，并通过具体例题来说明考点和解题技巧，帮助高中学生和他们的父母更好地理解和掌握这一知识点。
一、串联电阻的计算方法串联电阻是指多个电阻依次连接在电路中，电流依次通过它们的情况。
串联电阻的总电阻等于各个电阻的电阻值之和。
例如，有三个电阻分别为R1、R2、R3，它们串联在电路中。
根据串联电阻的计算方法，总电阻Rt等于R1+R2+R3。
考点：串联电阻的计算方法是将各个电阻的电阻值相加，这是因为在串联电路中，电流依次通过每个电阻，所以总电阻等于各个电阻的电阻值之和。
解题技巧：在解决串联电阻问题时，首先要明确电路中的电阻个数和它们的电阻值，然后将各个电阻的电阻值相加，得到总电阻。
例题：有一个电路中有三个串联电阻，分别为10Ω、20Ω、30Ω，求总电阻。
解答：根据串联电阻的计算方法，总电阻等于各个电阻的电阻值之和，所以总电阻Rt=10Ω+20Ω+30Ω=60Ω。
二、并联电阻的计算方法并联电阻是指多个电阻同时连接在电路中，电流分流通过它们的情况。
并联电阻的总电阻等于各个电阻电阻值的倒数之和的倒数。
例如，有三个电阻分别为R1、R2、R3，它们并联在电路中。
根据并联电阻的计算方法，总电阻Rt等于(1/R1+1/R2+1/R3)的倒数。
考点：并联电阻的计算方法是将各个电阻的电阻值的倒数相加，然后再取倒数。
这是因为在并联电路中，电流分流通过各个电阻，所以总电阻等于各个电阻电阻值的倒数之和的倒数。
解题技巧：在解决并联电阻问题时，首先要明确电路中的电阻个数和它们的电阻值，然后将各个电阻的电阻值的倒数相加，再取倒数，得到总电阻。
例题：有一个电路中有三个并联电阻，分别为10Ω、20Ω、30Ω，求总电阻。
解答：根据并联电阻的计算方法，总电阻等于(1/10Ω+1/20Ω+1/30Ω)的倒数。
串、并联电路解题思路
串、并联电路解题思路
解析串联电路的思路：
1. 了解串联电路的定义：串联电路是指电流只有一个路径通过各个元件。
2. 根据欧姆定律（V = IR），计算电流的大小：通过电源的电
压除以电阻的阻值得到电流的大小。
3. 计算总电阻：串联电路中，各个电阻相加得到总电阻的大小。
4. 计算电压分布：通过欧姆定律（V = IR）计算各个电阻上的
电压，电压分布等于电流乘以电阻。
5. 计算总电压：总电压等于各个电阻上的电压之和。
6. 检查计算结果：确认计算结果是否合理，例如计算出的电压和电流是否满足电路的特性。
解析并联电路的思路：
1. 了解并联电路的定义：并联电路是指电压相同，电流分别通过各个元件。
2. 计算总电阻：并联电路中，各个电阻的倒数相加得到总电阻的倒数，再取倒数得到总电阻的大小。
3. 计算总电流：总电流等于电源的电压除以总电阻。
4. 计算电流分布：各个电阻上的电流等于总电流。
5. 计算各个电阻上的电压：通过欧姆定律（V = IR）计算各个
电阻上的电压，电压等于电流乘以电阻。
6. 检查计算结果：确认计算结果是否合理，例如计算出的电压和电流是否满足电路的特性。
电学解题技巧并联和串联电路的计算方法
电学解题技巧并联和串联电路的计算方法电学解题技巧：并联和串联电路的计算方法在学习电学的过程中，了解并掌握并联和串联电路的计算方法是非常重要的。
本文将介绍并联和串联电路的基本概念，并提供一些解题技巧和实例，帮助读者更好地理解并运用这些计算方法。
1. 并联电路并联电路是指两个或多个电子元件（例如电阻、电容和电感等）连接在一个电路中，它们共享相同的电压源。
在并联电路中，电流分流，通过每个元件的电流之和等于输入电流。
对于并联电路中的电阻元件，可以使用下面的公式计算等效电阻值：1/R_eq = 1/R_1 + 1/R_2 + 1/R_3 + ... + 1/R_n其中，R_eq表示等效电阻值，R_1、R_2、R_3等表示并联电路中的各个电阻值。
实例1：假设有两个并联的电阻，其阻值分别为10欧姆和20欧姆，求并联电路的等效电阻。
解：利用上述公式，将各个电阻值代入计算：1/R_eq = 1/10 + 1/20 = 1/10 + 2/40 = 4/40 + 2/40= 6/40 = 1/6.67因此，并联电路的等效电阻为6.67欧姆。
2. 串联电路串联电路是指两个或多个电子元件按顺序连接在一个电路中，它们共享相同的电流。
在串联电路中，电压分配，通过每个元件的电压之和等于输入电压。
对于串联电路中的电阻元件，可以使用下面的公式计算等效电阻值：R_eq = R_1 + R_2 + R_3 + ... + R_n其中，R_eq表示等效电阻值，R_1、R_2、R_3等表示串联电路中的各个电阻值。
实例2：假设有两个串联的电阻，其阻值分别为30欧姆和50欧姆，求串联电路的等效电阻。
解：利用上述公式，将各个电阻值相加计算：R_eq = 30 + 50 = 80欧姆因此，串联电路的等效电阻为80欧姆。
3. 小结通过以上两个实例，我们可以看出并联和串联电路的计算方法并不复杂，只需要按照给定的公式进行计算即可。
当然，在实际应用中，可能会涉及更多的电子元件和复杂的电路结构，但基本的计算原理是相同的。
初三物理串并联电路判断技巧
初三物理串并联电路判断技巧
初三物理中的串并联电路，其中串联电路是指几个电路元件沿着一条路径相互连接，每个节点最多连接两个元件的电路。
并联电路是两个或两个以上的电路元件并列接在电路两点间的连接方式是并联电路。
并联电路和串联电路的判断技巧如下：
1、电流法：观察电流从电源正极流出后，是否经过电阻（电器或电路元件）后只有一条通路回到负极，如果是，则为串联电路；如果电流在某处分为几条支路，且每一条支路都有电阻（电器或电路元件），则为并联电路。
2、拆除法：在电路中拆除一个电阻（电器或电路元件），若其他电阻（电器或电路元件）无法工作，则为串联电路；若其他电阻（电器或电路元件）仍然正常工作，则为并联电路。
3、节点法：观察电路中的各个电阻（电器或电路元件）能否独立工作。
如果各电阻（电器或电路元件）能独立工作（相互不影响），则电路为并联；如果各电阻（电器或电路元件）不能独立工作（相互影响），则电路为串联。
注意避免干扰因素影响电路串并联判断。
在判断串并联电路时，要避免一些干扰因素，如电压表、电流表等测量设备的接入，它们可能会对电路的判断产生影响。
判断串联和并联的窍门
判断串联和并联的窍门
串联口诀：首尾相连，串成一串。
头尾相连，逐个顺次连接。
并联口诀：头连头，尾连尾。
头头相连，并列连接在两点之间。
并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路。
串联电路用电器首尾依次连接在电路中，电路只有一条路径。
串联电路：把元件逐个顺次连接起来组成的电路。
特点是：流过一个元件的电流同时也流过另一个。
例如：节日里的小彩灯。
在串联电路中，闭合开关，两只灯泡同时发光，断开开关两只灯泡都熄灭，说明串联电路中的开关可以控制所有的用电器。
并联电路：把元件同列地连接起来共同组成的电路，特点就是：干路的电流在分支处分两部分，分别穿过两个支路中的各个元件。
比如：家庭中各种用电器的相连接。
在并联电路中，干活路上的控制器滑动，各支路上的控制器滑动，灯泡才可以闪烁，干活路上的控制器断裂，各支路上的控制器都滑动，灯泡不能闪烁，表明干活路上的控制器可以掌控整个电路，支路上的控制器就可以掌控本支路。
如何解决电阻的串联和并联问题
如何解决电阻的串联和并联问题电阻的串联和并联问题是电路学中的基础概念，了解和解决这些问题对于电路设计和分析非常重要。
本文将介绍电阻串联和并联问题的解决方法，帮助读者更好地理解和应用。
一、电阻的串联解决方法在电路中，当电阻按照一定顺序依次连接在一起时，称为串联。
串联电阻的总阻值等于各个电阻之和。
为了解决电阻的串联问题，一种常用的方法是使用欧姆定律和串联电流公式。
根据欧姆定律，电流等于电压除以电阻。
因此，在串联电路中，总电阻为各个电阻之和，总电流为电压除以总电阻。
具体来说，可以按照以下步骤解决电阻的串联问题：1. 确定电路中各个电阻的阻值（单位为欧姆）。
2. 计算各个电阻之和，得到总电阻。
3. 确定电路中的电压（单位为伏特）。
4. 利用欧姆定律，将电压除以总电阻得到总电流。
5. 根据串联电流公式，将总电流分别除以各个电阻，得到各个电阻上的电流。
通过以上步骤，可以解决电阻的串联问题，并得到各个电阻上的电流分布情况。
二、电阻的并联解决方法在电路中，当电阻以分支的形式连接在一起时，称为并联。
并联电阻的总阻值等于各个电阻的倒数之和的倒数。
为了解决电阻的并联问题，一种常用的方法是使用欧姆定律和并联电压公式。
根据欧姆定律，电流等于电压除以电阻。
因此，在并联电路中，总电阻为各个电阻的倒数之和的倒数，总电压等于各个电阻上的电压之和。
具体来说，可以按照以下步骤解决电阻的并联问题：1. 确定电路中各个电阻的阻值（单位为欧姆）。
2. 将各个电阻的倒数相加，得到总电阻的倒数。
3. 将总电阻的倒数取倒数，得到总电阻。
4. 确定电路中的电流（单位为安培）。
5. 利用欧姆定律，将总电流分别除以各个电阻，得到各个电阻上的电压。
通过以上步骤，可以解决电阻的并联问题，并得到各个电阻上的电压分布情况。
三、应用示例为了更好地理解并应用电阻的串联和并联问题的解决方法，以下举例说明：例一：串联电阻计算假设有三个电阻，其阻值分别为10欧姆、20欧姆和30欧姆。
谈初中物理中串并联电路的难点突破
谈初中物理中串并联电路的难点突破
初中物理中，串并联电路是一个难点。
很多学生在学习时会遇到困难。
下面我将谈谈
如何突破这个难点。
首先，我们需要了解什么是串并联电路。
串联电路是指电路中电流依次流经各个电阻，电压按照电阻大小依次降低的电路，而并联电路则是指电路中各个电阻并联在一起，电流
分别流过电阻，电压相同的电路。
我们可以从以下几个方面来突破串并联电路的难点：
1.掌握基本公式
串并联电路的计算公式是非常重要的。
只有掌握了这些公式，才能进行正确的计算。
学生应该仔细研究这些公式，理解其背后的物理原理以及计算方法。
2.理解电流电压分布规律
3.掌握电阻并联、串联规则
在计算串并联电路中电阻的等效电阻时，掌握电阻并联、串联规则非常重要。
学生应
该注意理解这些规则，并掌握正确的计算方法。
4.做好实验，加深理解
在学习串并联电路时，最好能够进行一些实验。
通过实验，学生可以更加深入地了解
电路中的物理规律，加深对串并联电路的理解。
5.多练习，勇于思考
最后，我们需要进行大量的练习，积累经验，增强做题能力。
在做题时，要勇于思考，寻找问题的不同解决方法。
总之，串并联电路是一个较为困难的概念，但只要我们掌握了以上几点，就能够更加
轻松地掌握这个难点，并取得优异的成绩。
串、并联电路的规律及解题技巧
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.串、并联电路的规律及解题技巧串、并联电路的规律是电学电路部分计算的一个重点，是非常重要的内容，其电路问题可与带电粒子的运动综合在一起，也可与电磁感应结合在一起，电学实验部分更是串、并联电路的规律应用的具体体现。
下面结合考点、重点题型进行扫描，力求使大家领会解题的技巧。
题型扫描串、并联电路主要考查串联电路和并联电路的特点，电流关系，电压关系，功率分配关系等，其中等效电阻的分析也是一个重点.题型一、串并联电路的特点与等效电阻典题1.★将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻（）A.很接近R1而略大于R1B.很接近R1而略小于R1C.很接近R2而略大于R2D.很接近R2而略小于R2典题2. ★★将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来，则总电阻（）A.很接近R1而略大于R1B.很接近R1而略小于R1C.很接近R2而略大于R2D.很接近R2而略小于R2典题3. ★★★如图1中同种金属制成粗细不同、长度相同的导体连接在电路中,加总电压U,对于粗细导体而言:A.电流强度相同B.两者电压不同C.电子移动的速率不同D.电场不相同典题《.★★★Rj R2串联后接在稳定的12V电源上，有人用一非理想电压表测得R电压是8V、若改测％2电压，则测R2电压时，电压表的示数为1A.U > 4VB.U< 4VC.4V <U < 8VD.U N 8V解题技巧：典题1.思路导航：对于电阻的串联存在总电阻等于所有的电阻之和解答：根据电阻串联的规律知：R = R + R2，结合它们的阻值知，正确答案是A.典题2.思路导航：对于电阻的并联存在总电阻的倒数等于所有的电阻的倒数之和，即:+ -- +...1word版本可编辑.欢迎下载支持.文档从网络中收集，已重新整理排版.word 版本可编辑.欢迎下载支持.— RRR 解答：根据两电阻并联的规律知：R = ，经过变形存在R =万一R + RR , 11 2 R+12 即两电阻并联的总阻值比其中的任何一个电阻的阻值还要小，正确答案是D.典题3.思路导航：先把每段导体都看成一个电阻，结合电阻串联的规律来分析解答：两段导体串联，电流是相等，但由于导体的电阻不等，所以导体两端的电压不等， 电场也不等,A 正确,B 正确,D 正确，电子移动的速率要用电流的微观表达式I=nesv 来理解,C 也正确，本题正确答案为ABCD.典题4.思路导航:先要正确的处理非理想电压表，非理想电压表就是一只能指示自身电 压的电阻,在用非理想电压表测电压时，电路中就是电阻的并联.解答：当用非理想电压表测R 1的电压时，电压表指示的是非理想电压表与R 1并联电阻 两端的电压，当用非理想电压表测R 2的电压时，电压表指示的是非理想电压表与R 2并联电 阻两端的电压，根据电阻并联的总电阻的规律及串联电路的分压规律知，本题正确答案为B.解题锦囊：在处理电路问题时,必须弄清楚电路联结的情形,必要时要进行简化. 题型二、电路的简化典题5. ★★三个阻值都为12Q 的电阻，它们任意连接、组合，总电阻可能为A. 4QB. 24QC. 8 QD. 18QR - □ R 1， R 2T + 1 1典题6. ★★★如图2所示A 、B 、C 是三个完全相同的灯泡，电源 是理想的，内阻不计，当滑动变阻器的滑片从最左端M 向右移动到最右端各灯的亮度变化是A . C . A 变暗，C 变亮A 变暗，B 变亮 B . D . A 变亮，B 变暗 A 变亮，B 先变暗后变亮 M图2典题7.★★★如图3所示电路中，若①②是理想电压表，则读数分别为V和V,如果①②是理想电流表，则读数分别为4 口 |——典题& ★★★★如所图4示电路，滑动变阻器R0标有“150Q、3A”，电阻R标有“50Q、2A"，当输入电压U『200V时，为保证各电阻均不损坏，滑片上下移动的过程中，输出电压U CD的变化范围是.解题技巧:典题5.思路导航：对于三个电阻的联结,我们要用穷举法分析出起所有连接的电路解答：当三个电阻并联时总电阻为4Q,当三个电阻串联时总电阻为36Q,当三个电阻混联时可能会出现18 Q或8 Q,本题正确答案为:ACD.2word版本可编辑.欢迎下载支持.图4最大，由于R 标有“50Q、2A"，，U CD 最大只能为100V.本题范围为75V-100V.解题锦囊：在涉及到电阻联结方式不清楚时,必须进行化简,画出等效的电路图. 题型三、电阻的串、并联与含容电路典题9. ★★★在如图5所示的电路中，电键K1、K 2、K 3、K 4均闭合，C 是极板水平放置的平行板电容器，板间悬浮着一油滴P ,断开哪一个电键后P 会向下运动（）A. K 1B. K 2C. K 3 D . K 4 典题10. ★★★在如图6的电路中，电源的电动势E=3V,电源的内阻不计，电阻R J 10Q, R 2=10Q, R 「30Q, R 「35Q,电容器的电容C=100uF,电容器原来不带电，求接通电键K 后流过R 4的总电量.解题技巧：题型三：含容电路的问题典题9.思路导航：含电容器的直流电路中，电容器所在的支路看成断路,弄清电容器的 电压是重点解答：电荷在电容器中悬浮说明受力平衡,要求电荷向下运动，即要求电容器的电压要减 小，断开K 1的前后，电容器的电压始终是电阻R 3的电压，电荷不动.断开K 2的前后，电容器的 电压变大,电荷向上动.断开K 3的后,电容器会放电，电压变为0,电荷向下动.断开K 4,电荷不3word 版本可编辑.欢迎下载支持.典题6.思路导航：首先要对电路进行简化，再用电阻串并联的 规律进行求解解答：设滑动变阻器左侧的电阻为R X ,滑动变阻器全部电阻为R,等效电路如下： X再从电阻并联的规律知,回路中的总电阻先增大后减小,当触片从M 到N 的过程中A 的电 流一直在减小,C 的电流一直在增大,本题正确答案为AD.典题7.思路导航：先弄清电路的联结,再根据电路的联结进行计算解答:若①②是理想电压表则①②处看成断路,电路就是三个电阻的串联，①②处电压表 测的都是两个电阻的电压之和，均为130V ,若①②是理想电流表则①②处看成导线,电路就是典题8.思路导航：先弄清滑动变阻器的等效电路,再结合电路的联结特点进行计算 解答：触片把滑动变阻器分成了两部分，等效电路如下, 由于额定电流的限制,R 不能太小,否则烧断, x 当R 电流最大时,R 最小，200 B'=— ,U 最小为75V,当R 最大时,U x CD C 图5动.正确答案为C典题10.思路导航：先弄清楚电路的联结方式,弄清楚电容器的电压及所带的电量. 解答：接通电键s 后流过(的总电量.就是电容器后来带的电荷量,电容器的电压就是电阻R 3的电压： 4U =----- R = 6VR + R 32 3Q = CU = 6 义 10 -4 C答案：接通电键s 后流过R 4的总电量为6 x 10-4 C .解题锦囊：在分析处理含容电路的问题时,一定要弄清电容器的电压题型4、串并联电路的功率分配问题典题11. ★★★如图7, R 1= R 3> R 2 =R 4在A 、B 两端接上电源后，各也阻消耗的功率大小比较为1 典题12. ★★★如图8所示，一个粗细均匀的金属环上有A 、B 、C 三点，已知AC 弧是圆周长的3，AB 在同一直线上，AB 两点接入电路中时，环上消耗的电功率为108W ，若保持总电流不变，换接AC 两点，圆环所消耗的功率为多少瓦？典题13. ★★★★实验表明，通过某金属氧化物制成的导体棒中的电流I 与加在两端 电压U 之间的关系为I =kU 3 (k =0.02A/V 3)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4节串联电路和并联电路（第1课时）【知识要点】1．串联电路的特点2．并联电路的特点3．混联分析时注意以下几点：⑴分析多个电阻组成的混联电路的总电阻时，先分析并联部分，再分析串联部分．⑵若混联电路中一个电阻变大时，则混联电路的总电阻变大．反之，若混联电路中一个电阻变小时，则混联电路的总电阻变小．⑶若混联电路中一个滑动变阻器接在两个支路中，滑动触头移动时引起总阻值变化比较复杂，可能是先变大后变小，也可能是一直变大或一直变小．如左图，当滑片P从左端滑到右端的过程中AB间的电阻一直变小；当滑片P从右端滑到左端的过程中，A B间的电阻一直变大．如右图，两支路的阻值之和保持不变的情况下，当两支路的阻值相差最多时，A B间的阻值最小，当两支路阻值相差最少时，AB间的阻值最大．【练习提升】1．下列说法中正确的是（ABC）A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路的电阻增大（其他支路不变），则总电阻也增大D．并联电路任一支路的电阻增大（其他支路不变），则总电阻一定减小2．电阻R1 和R2 并联在电路中时,通过R1的电流强度是通过R2的电流强度的n倍,则当R l 和R2串联在电路中时,R1两端的电压U1与R2两端的电压U2之比U1/U2为（C）A．n B．n2C．1/n D．1/n23．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时连接方式可以是串联，也可以是并联，如图所示，则（AC）A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调4．如图所示，电源电压U不变。
要使电流表的示数在S拨到1和2时不变，则电阻R1和R2的关系应是（A）A．R1=R2B．R1<R2C．R1>R2D．无法确定5．如图所示的电路，当ab两端接入100V电压时，用理想电压表测得cd两端为20V；当cd两端接入100V电压时，用理想电压表测得ab两端电压为50V，则R1∶R2∶R3之比是（A）A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对6．如图所示，电源阻不计，已知R1=2kΩ，分别用电阻为2kΩ的电压表测得R1两端电压为2V，测得R2两端电压为4V,则用此电压表测a、b两点间电压时，读数应为（C ）A．6V B．8V C．l0V D．12V7．用伏安法测电阻时，采用了如图（a）、（b）所示的两种电路，两电路中所用器材相同，电源阻不计。
用图（a）所示电路时，电压表示数为6V，电流表示数为l0mA,则用图（b）所示电路时，结果将是（B）A．U > 6V，I < l0mA B．U < 6V，I < l0mAC．U = 6V，I = l0mA D．U < 6V，I > l0mA8．经过精确校准的电流表A1和A2在电路中的连接如图所示。
A1和A2的示数分别为lA 和2A 。
若两表的阻相等，且不是远小于R1、R2的阻值，则可断定R1:R2之值（D ）A．不大于1/2 B．大于1/2 而小于2C．等于2 D．大于29．在图所示的电路中，电源电压U＝15V，电阻R1、R2、R3的阻值均为10Ω，S为单刀三掷电键，求下列各种情况下电压表的读数：⑴电键S接B；⑵电键S接A；⑶电键S接C。
答案：7.5V，0，10V10．如图所示电路，已知四个电阻R1、R2、R3、R4的阻值相等，电源的阻可以不计。
安培表和伏特表本身的电阻对电路的影响可不计，两表示数分别为0.2安和4.8伏，现把两电表的位置互换，其它部分不变，两电表示数各为多少？答案：1/3A，6V第4节串联电路和并联电路（第2课时）【知识要点】1．电压表的改装：它是由灵敏电流表和一个分压电阻R组成的。
利用串联电路电阻分压特点制成的，分压电阻的阻值R为：2．电流表的改装：它是由灵敏电流表和一个分流电阻R组成的。
利用并联电路电阻分流特点制成的，分流电阻R的大小为：3．用小量程电流表G改装成电压表和电流表的对比：【练习提升】1．一只电流表I g=2mA，R g=500Ω，下列结论中正确的是（CD）A．它只能用来测量2mA 的电流B．它只能用来测量lV 的电压C．用它来测电流时，量程是2mA D．用它来测电压时，量程是lV2．电流表A1和A2由完全相同的小量程电流表改装而成，A1的量程为5A，A2的量程为15A，为了测量15A～20A的电流强度，把A1和A2并联起来串入电路使用，在这种情况下（B）A．两只电流表的读数相等B．两只电流表指针偏转角度相等C．两只电流表的读数不等，指针偏转角也不等D．A1、A2的指针偏转角度与它们的阻成反比3．一伏特表由电流计G与电阻R串联而成，如图所示，若在使用过程中发现此伏特表的读数总比准确值稍小一些，采用下列哪种措施可能加以改进？（ D ）A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻4．在一块微安表G上并联一个电阻R，就改装成一块电流表。
今将该表与标准电流表串联后去测电流，发现该表的示数总比标准表的示数稍小，修正的方法为（C）A．在R上并联一个小电阻B．在R上并联一个大电阻C．将R 的阻值变大些D．将R的阻值变小些5．课后练习46．课后练习57．一个毫安表电阻R g=1.2kΩ，当通过电流I0=0.lmA时指针偏转一格．⑴用它做电流表时，要使指针偏转一格表示0.1A，应＿＿＿＿联一个＿＿＿＿Ω的电阻．⑵用它做电压表时，要使指针偏转一格表示0.5V，应＿＿＿＿联一个＿＿＿＿Ω的电阻．答案：并，1.2，串，38008．常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的．若已知某电流表G的电阻R g=100Ω，满偏电流I g=50μA．现要求将该表头按如图所示的电路改装一个量程I=100mA、量程U=10V的多用电表。
⑴当多用电表作为电流表使用时，应接＿＿＿＿接线柱（填“A”“B”或“C”）．当多用电表作为电压表使用时，应接＿＿＿＿接线柱（填“A”“B”或“C”）．⑵请你在图中表盘上标出改装后多用电表6个长刻度线分别代表的值，并写出每一个小格所代表的值为＿＿＿＿＿＿＿＿．⑶电阻R1=＿＿＿＿Ω，R2=＿＿＿＿Ω．答案：（1）AB，AC；（2）4mA，0.4V；（3）0.05，99.95．9．一量程为0.6A 的电流表，其刻度盘如图所示。
今在此电流表的两端间并联一电阻，其阻值等于该电流表阻的1/2，使之成为一新的电流表, 则图示的刻度盘上的每一小格表示A。
答案：0.06A10．电流—电压两用电表的电路如图所示。
已知图中K是双刀双掷开关，a．b．c．d．e．f为接线柱。
双刀双掷开关的触刀掷向a．b，e 与a接通，f 与b 接通；掷向c．d,e 与c接通，f 与d 接通，电流表G的量程是0.001A，阻是l00Ω；电阻R1的阻值为9900Ω，R2的阻值是1.01Ω，那么:⑴触刀掷向a．b 时，此两用表是什么表? 量程是多大?⑵触刀掷向c．d时，此两用表是什么表? 量程是多大?答案:电压表，10V；电流表，0.1A第4节串联电路和并联电路（第3课时）【知识要点】伏安法测定电阻的两种电路比较1．基本原理：欧姆定律2．电路的选择若考虑电流表与电压表都不是理想电表，则测量结果将存在误差．测量中应选择误差较电流表接法电流表外接法电路测量计算公式IUR=测IUR=测测量误差分析IURRRAx＞测+=xxVxV RRRRRR＜测⋅+=选用条件VxxARRRR<或AxRR>>VxxARRRR>或VxRR<<3．测量结果的准确值（误差纠正）在伏安法测电阻中，若知道电流表或电压表的阻，则可以计算待测电阻的准确值．电流表接法：由IURRAx=+得，AxRIUR-=．（需要知道电流表阻）电流表外接法：由IURRVx=+111得，VxRUIR11-=．（需要知道电压表阻）【练习提升】1．如图是用伏安法测电阻的两种常用电路，下列说确的是（AB）A．用甲图所示电路测量的阻值总是小于真实阻值，用乙图所示电路测得的阻值总是大于真实阻值B．无论选用哪种电路，选用的电流表阻越小，电压表阻越大，测量的误差越小C．当待测电阻阻值比电流表阻大得多时，用甲图电路测量的误差较小D．当待测电阻阻值比电压表阻小得多时，用乙图电路测量的误差较小2．某同学用伏安法测电阻，分别采用电流表接法和外接法，测得某电阻R x的值分别是R1和R2，则测量值R1、R2跟该电阻的真实值之间的关系是（A ）A．R1 > R x > R2 B．R1 < R x < R2 C．R1 > R2 > R x D．R1 < R2 < R x3．要测定小电珠L“2．5V 0．3A” 的伏安特性曲线，测量电路选用图中的哪种电路（A）4．利用如图所示电路可测出电压表的阻，电源的阻可以忽略．R为电阻箱，当R取不同阻值时，电压表均对应有不同读数U．多次改变电阻箱的阻值，作出UI—R图象，下列正确的是（A）5．如图所示，用伏安法测电阻R x时，MN接在恒定电压上．当K接a点时电压表示数10伏，电流表示数0.2安；当K接b点时，伏特表示数12伏，电流表示数0.15安，为了较准确地测定R x，应在＿＿＿＿点，R x的真实值为＿＿＿＿．答案：b，70Ω6．用伏安法测电阻时采用如图甲或乙两种电路．当用图甲的电路测量时，电压表和电流表的示数分别为U1=5V，I1=0.6A；当用图乙的电路测量时，电压表和电流表的示数分别为U2=4.6V，I2=0.8A．设电源的阻不计，则被测电阻R的准确值为＿＿＿＿．答案：7.83Ω7．课后练习28．实验室有阻为1kΩ的电压表和50Ω的毫安表各一只，要用来测量一只阻值在500Ω左右的电阻，问：⑴采用什么样的测量电路时，误差较小？⑵若测得电压表示数为10V，毫安表示数为20mA，考虑到电表得影响，则待测电阻的准确值是多少？答案：（1）电流表接法，（2）450Ω．。
