路灯基础及地脚螺栓设计
路灯基础--施工组织设计
路灯基础--施工组织设计引言概述：路灯基础是支撑路灯设备的重要基础设施，其施工组织设计对于保证路灯设备的稳定性和安全性至关重要。
本文将从施工组织设计的角度出发，详细介绍路灯基础的施工组织设计要点。
一、施工前准备1.1 确定施工计划：在施工前，需要确定路灯基础的施工计划，包括施工时间、施工队伍、施工方法等，确保施工进度和质量。
1.2 资材准备：在施工前需要准备好所需的施工材料和设备，包括水泥、砂石、钢筋等，确保施工过程中不会因为材料不足而延误工期。
1.3 安全措施：在施工前需要制定好安全措施，包括施工现场的安全防护设施、施工人员的安全培训等，确保施工过程中不会发生安全事故。
二、施工过程控制2.1 地基处理：在进行路灯基础的施工前，需要对地基进行处理，包括挖土、压实等工作，确保地基的承载能力满足要求。
2.2 浇筑混凝土：在进行路灯基础的施工时，需要控制好混凝土的浇筑质量，包括搅拌比例、浇筑方式等，确保混凝土的强度和密实度。
2.3 钢筋绑扎：在进行路灯基础的施工时，需要对钢筋进行绑扎，确保钢筋的连接牢固，不会出现断裂或脱落的情况。
三、施工质量检验3.1 混凝土强度检测：在路灯基础施工完成后，需要对混凝土的强度进行检测，确保混凝土的强度符合设计要求。
3.2 钢筋连接检查：在路灯基础施工完成后，需要对钢筋的连接进行检查，确保钢筋连接牢固，不会出现脱落或断裂的情况。
3.3 基础平整度检验：在路灯基础施工完成后，需要对基础的平整度进行检验，确保基础的平整度符合设计要求，不会影响路灯设备的安装和使用。
四、施工后清理4.1 施工现场清理：在路灯基础施工完成后，需要对施工现场进行清理，清除施工过程中产生的垃圾和杂物，确保施工现场的整洁。
4.2 设备维护：在路灯基础施工完成后，需要对施工设备进行维护保养，确保设备的正常使用和延长使用寿命。
4.3 施工档案整理：在路灯基础施工完成后，需要整理施工档案，包括施工记录、施工图纸等，确保施工过程的资料齐全。
路灯地脚螺栓数量及大小标准
路灯地脚螺栓数量及大小标准
螺栓的强度要求：螺栓的强度应满足设计要求，一般要求螺栓的抗拉强度不低于4.8级。
螺栓的强度要求与灯杆的重量和风压等因素有关，需要根据实际情况进行计算。
M16、M20的地脚螺栓一般来说高度在500mm到700mm大约采用的为主,数量4根,钢板厚度:定位钢板3mm、5mm,基座法兰盘10mm。
地脚螺栓采用优质钢材(A3)加工而成,顶端放50mm螺牙,并配上4只螺母4只垫片,下端以R100弯折150mm,整个基础共4根螺栓。
螺栓的长度应根据灯杆的尺寸和安装环境进行设计,最小不应小于100mm。
此外,螺栓头和螺母的六角尺寸应符合国家标准。
路灯基础预埋件材料
规格 800×800×10 33×2500
法兰盘 300×300×10 螺栓 27mm×700
法兰盘 800×800×20 螺栓 28×1600
法兰盘 800×800×20 螺栓 30×1500
钢板 螺栓
400×400×5 24×1200
法兰盘 400×400×12 地脚螺栓 20×700
单悬臂式标志基础（警告、指示）
1
8 8 四角有四个孔穿距边40mm，孔直径24mm.
4
8 32 下部弯钩弯钩直线部分150mm
单柱式标志基础（减速、停车让行）
1
25 25 四角有孔，距边缘60，
4
25 100 外露100mm，末端500m量 基础数量 合计
备注
1
21 21 中心直径600处45°开8个孔穿33mm螺栓，中心有孔穿40电缆管线
8
21 168 外露80丝，末端2080处弯钩
人行道信号灯基础
1
46 46 有4个孔穿20mm（27mm），孔部位图纸看不出来，中间有孔，直径没看出来
4
46 184 末端弯钩，法兰上外露8左右，图纸没有明确外露长度
F型标志（4000×2000）基础(指路)
1
13 15 8个孔，直径32mm穿28螺栓，距边缘50,
8
13 104 底盘法兰下缘距弯起点外缘1400
F型标志（3000×1500）基础（分车道）
1
15 15 12个孔，32mm，距边100mm。中心孔直径299mm
12
15 180 外露长度在法兰盘上80-100mm，热浸镀锌，350g/㎡
地脚螺栓 路灯基础
地脚螺栓路灯基础地脚螺栓，作为一种常见的建筑材料，被广泛应用于各种基础工程中。
它的作用是将建筑物稳固地连接到地面，起到支撑和固定的作用。
而其中一种应用较为广泛的场景，就是路灯基础。
路灯基础是路灯系统中不可或缺的一部分，它承载着路灯的重量，同时抵抗着外界的力量。
而地脚螺栓则成为了路灯基础的重要组成部分，通过将其牢固地固定在地面上，使路灯得以稳定地立在道路旁。
在路灯基础的建设过程中，首先需要进行地面的准备工作。
施工人员会根据设计要求，在地面上进行勘测和测量，确定地脚螺栓的位置和深度。
然后，他们会使用挖掘机或人工开挖的方式，在地面上挖掘出一个合适的坑洞，以容纳地脚螺栓。
接下来，施工人员会将地脚螺栓嵌入到坑洞中，并使用水泥或其他适合的材料将其填充。
在填充过程中，需要确保地脚螺栓与周围土壤和填充材料之间的紧密接触，以提高其稳定性和承载能力。
同时，施工人员还需确保地脚螺栓的垂直度和水平度，以保证路灯安装的准确性。
一旦地脚螺栓安装完毕，施工人员会对其进行检查和测试，确保其质量和稳定性。
他们可能会使用专业的设备来检测地脚螺栓的承载能力和抗震能力，以确保其满足设计要求和安全标准。
施工人员会对路灯基础进行修整和美化工作。
他们会将地脚螺栓周围的土壤进行填平和压实，使其与周围环境融为一体。
同时，他们还可能会在地脚螺栓周围种植适合的植物，以增加美观度和环境效益。
地脚螺栓在路灯基础中发挥着重要的作用，它通过牢固地连接路灯和地面，保证了路灯的稳定性和安全性。
在建设过程中，施工人员需要严格按照设计要求和施工规范进行操作，确保地脚螺栓的质量和稳定性。
只有这样，我们才能享受到稳定而明亮的路灯照明。

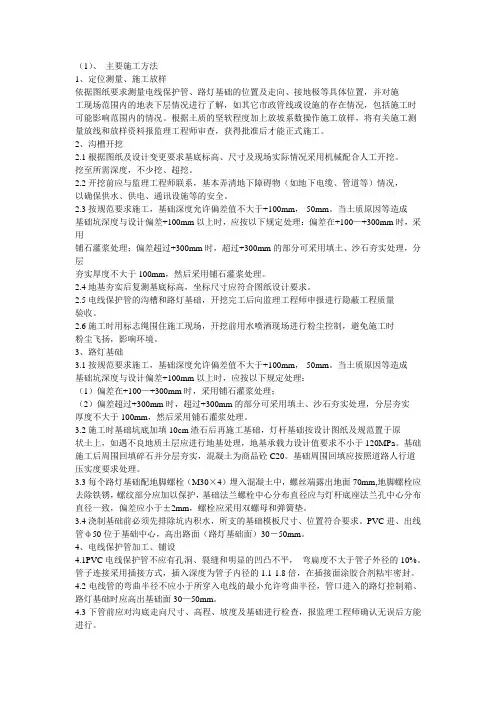

路灯安装施工组织设计124
（1）、主要施工方法1、定位测量、施工放样依据图纸要求测量电线保护管、路灯基础的位置及走向、接地极等具体位置，并对施工现场范围内的地表下层情况进行了解，如其它市政管线或设施的存在情况，包括施工时可能影响范围内的情况。
根据土质的坚软程度加上放坡系数操作施工放样，将有关施工测量放线和放样资料报监理工程师审查，获得批准后才能正式施工。
2、沟槽开挖2.1根据图纸及设计变更要求基底标高、尺寸及现场实际情况采用机械配合人工开挖。
挖至所需深度，不少挖、超挖。
2.2开挖前应与监理工程师联系，基本弄清地下障碍物（如地下电缆、管道等）情况，以确保供水、供电、通讯设施等的安全。
2.3按规范要求施工，基础深度允许偏差值不大于+100mm，-50mm。
当土质原因等造成基础坑深度与设计偏差+100mm以上时，应按以下规定处理：偏差在+100—+300mm时，采用铺石灌浆处理；偏差超过+300mm时，超过+300mm的部分可采用填土、沙石夯实处理，分层夯实厚度不大于100mm，然后采用铺石灌浆处理。
2.4地基夯实后复测基底标高，坐标尺寸应符合图纸设计要求。
2.5电线保护管的沟槽和路灯基础，开挖完工后向监理工程师申报进行隐蔽工程质量验收。
2.6施工时用标志绳围住施工现场，开挖前用水喷洒现场进行粉尘控制，避免施工时粉尘飞扬，影响环境。
3、路灯基础3.1按规范要求施工，基础深度允许偏差值不大于+100mm，-50mm。
当土质原因等造成基础坑深度与设计偏差+100mm以上时，应按以下规定处理：（1）偏差在+100—+300mm时，采用铺石灌浆处理；（2）偏差超过+300mm时，超过+300mm的部分可采用填土、沙石夯实处理，分层夯实厚度不大于100mm，然后采用铺石灌浆处理。
3.2施工时基础坑底加填10cm渣石后再施工基础，灯杆基础按设计图纸及规范置于原状土上，如遇不良地质土层应进行地基处理，地基承载力设计值要求不小于120MPa。

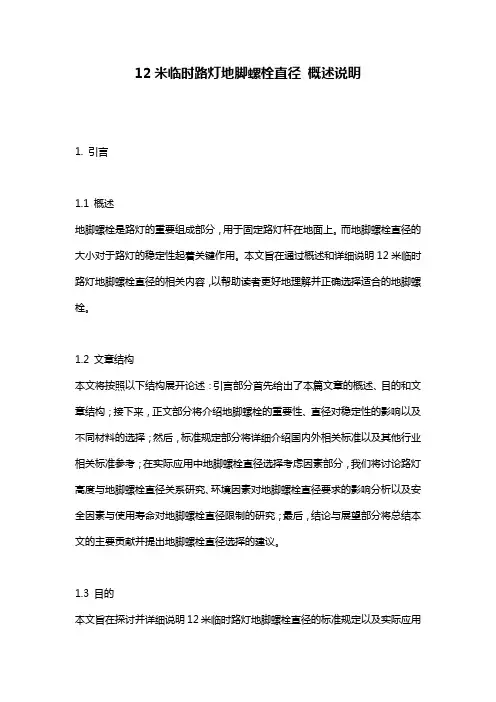

12米临时路灯地脚螺栓直径 概述说明
12米临时路灯地脚螺栓直径概述说明1. 引言1.1 概述地脚螺栓是路灯的重要组成部分，用于固定路灯杆在地面上。
而地脚螺栓直径的大小对于路灯的稳定性起着关键作用。
本文旨在通过概述和详细说明12米临时路灯地脚螺栓直径的相关内容，以帮助读者更好地理解并正确选择适合的地脚螺栓。
1.2 文章结构本文将按照以下结构展开论述：引言部分首先给出了本篇文章的概述、目的和文章结构；接下来，正文部分将介绍地脚螺栓的重要性、直径对稳定性的影响以及不同材料的选择；然后，标准规定部分将详细介绍国内外相关标准以及其他行业相关标准参考；在实际应用中地脚螺栓直径选择考虑因素部分，我们将讨论路灯高度与地脚螺栓直径关系研究、环境因素对地脚螺栓直径要求的影响分析以及安全因素与使用寿命对地脚螺栓直径限制的研究；最后，结论与展望部分将总结本文的主要贡献并提出地脚螺栓直径选择的建议。
1.3 目的本文旨在探讨并详细说明12米临时路灯地脚螺栓直径的标准规定以及实际应用中选择地脚螺栓直径的考虑因素。
通过对相关理论和实践研究的探讨，希望能够为读者提供有关地脚螺栓直径选择方面的基本指导，以确保路灯的稳定性和安全性。
请问还有其他需要补充的内容吗？2. 正文：2.1 路灯地脚螺栓的重要性路灯地脚螺栓作为路灯的重要组成部分，对于路灯的稳定性和安全性起着至关重要的作用。
地脚螺栓负责将路灯底座与地面牢固连接，以确保路灯在各种环境条件下都能够稳定立柱。
如果地脚螺栓不牢固或者直径选择不当，容易导致路灯倾斜、倒塌等安全问题，并且可能影响到行人和车辆的正常通行。
2.2 地脚螺栓直径对稳定性的影响地脚螺栓直径是决定其稳定性的关键参数之一。
较大直径的地脚螺栓在承受外力时具有更好的抗弯强度和抗剪强度，能够提供更好的支撑力和稳定性，从而有效防止路灯倾斜或倒塌。
因此，在设计和选择地脚螺栓时需要考虑到实际使用条件以及所需的稳定性水平。
2.3 不同材料的地脚螺栓选择地脚螺栓的材料也是影响其性能和稳定性的因素之一。
路灯基础--施工组织设计
路灯基础--施工组织设计引言概述：在城市建设中，路灯是非常重要的设施，不仅可以提供照明，还可以提高道路安全性。
而路灯基础的施工组织设计是确保路灯安装工程顺利进行的关键步骤。
本文将从施工组织设计的角度详细介绍路灯基础施工的相关内容。
一、前期准备1.1 确定施工地点：在进行路灯基础施工组织设计时，首先需要确定施工地点，包括道路名称、具体位置等信息。
1.2 调查勘测：进行路灯基础施工前，需要进行勘测工作，确定地下管线、地形等情况，以确保施工安全。
1.3 物资准备：在施工组织设计中，需要提前准备好所需的施工设备、材料，确保施工顺利进行。
二、施工方案设计2.1 制定施工方案：根据勘测结果和实际情况，制定详细的施工方案，包括施工流程、施工人员配备等。
2.2 安全措施：在施工组织设计中，需要考虑安全措施，包括施工现场警示标识、施工人员安全防护等。
2.3 质量控制：为确保施工质量，需要在施工组织设计中制定质量控制措施，包括施工过程监督、验收标准等。
三、施工流程安排3.1 施工队伍组建：在施工组织设计中，需要安排施工队伍，确保施工人员技术过硬、配合默契。
3.2 施工进度安排：制定详细的施工计划，包括施工时间安排、施工进度监控等，确保施工按时完成。
3.3 现场管理：在施工组织设计中，需要安排专人对施工现场进行管理，协调各方，解决施工中出现的问题。
四、施工环境保护4.1 环境影响评估：在路灯基础施工组织设计中，需要对施工环境进行评估，确保施工不对周边环境造成影响。
4.2 废弃物处理：制定废弃物处理方案，确保施工过程中产生的废弃物得到妥善处理，不影响周边环境。
4.3 节能减排：在路灯基础施工过程中，可以考虑节能减排措施，减少对环境的影响。
五、施工验收和总结5.1 施工验收：在路灯基础施工完成后，需要进行施工验收，确保施工质量符合要求。
5.2 整理资料：整理施工过程中的相关资料，包括施工记录、验收报告等，作为施工总结的依据。
路灯基础
一、太阳能灯杆基础施工注意事项：1、在确定的位置上，根据地笼基础的开挖要求，并按地质情况，进行修正，挖掘基础坑。
一般开挖的基础坑的深度为地笼高度*1.5，地笼基础的开挖宽度为：底法兰盘宽度*2.2将预埋件地脚螺栓法兰盘以上的螺纹包扎好，以防损坏螺纹。
准备好监控杆基础内的电缆管（3寸管，如有弯曲，其弯曲半径应大于1米）。
2、监控杆基础的混凝土为25#砼以上。
3、在浇注混凝土前，所有监控杆预埋件的法兰盘必须校正水平并加以固定，以防浇注过程中移位。
（各种预埋件地脚螺栓方向详见监控杆附图）。
在浇注过程中，混凝土应从基础四周均匀浇注。
浇灌过程应用振动机或人工捣固等方式捣实混凝土。
与此同时应不断检查法兰盘的水平度、地脚螺栓方向及预留孔洞的情况。
当发现移位变形时应立即停止浇灌，并采取补救措施。
4、灯杆到沙井的电缆保护管要做好防护措施：1）到预埋件处的管口要放正中或靠进管方向前端，方便日后安装拉线。
2）用纸或布条把预埋件的管口封住，以免倒进混凝土。
并在混凝土凝固前将浇灌外观缺陷的修复完毕。
5、监控杆基础的混凝土浇注面必须与法兰盘齐平。
或预埋件法兰盘低于周围地面50~80mm（适用铺设广场砖）或高出周围地面10~30mm（适用于不铺设广场砖）以防止积水。
6、基础地笼浇筑完成后养护期为10-15天。
夏季10天以上，冬季15天以上。
二、立杆安装施工1、在基础养生、线路敷设结束后，才可进行立杆施工。
在立杆施工前需要做以下工作：Ø 准备施工车辆，需要准备可运载杆体的平板货车和5吨以上的起重吊车。
Ø 清理地笼钢挡板上平面的水泥残留物，检查主筋螺纹是否完好、洁净。
Ø 备齐杆体连接用的配件，准备一些杆体抄平用的垫铁。
Ø 备齐专用工具和材料，如扳手、水平尺、钢丝绳、大绳、镀锌铁线（8#线）等。
2、立杆时，宜按以下顺序操作：Ø 把杆体和横臂在地面摆放整齐，杆体底座法兰正对地笼。
Ø 把电缆沿杆体、横臂穿出，在横臂头处预留余量并盘好。
路灯基础及地脚螺栓设计
路灯基础及地脚螺栓设计首先，路灯基础的设计是整个路灯安装的基础，其主要目的是确保路灯能够牢固地安装在地面上，避免路灯因各种外力影响而倾斜或倒塌。
路灯基础的设计需要考虑到地基的稳固性，以及路灯的高度和重量。
在选择地基时，需要考虑地面的稳定性和承载能力。
如果地面土壤较为松软，需要采取一些措施增加地基的稳定性，如在地基中加入筋筋或者混凝土，以增加地基的承载能力。
此外，还要考虑地基的深度，以提供足够的支撑力来抵御外部的压力。
路灯的高度和重量也是基础设计的重要考虑因素。
一般来说，路灯的高度和重量都是根据道路的宽度和交通密度来确定的。
高度较低的路灯适用于窄道路，而高度较高的路灯适用于宽道路。
而在设计基础时，需要确保基础足够坚固，能够承受路灯的重量和外力。
除了路灯基础，地脚螺栓也是路灯安装中不可或缺的一部分。
地脚螺栓的设计旨在确保路灯固定在基础上，使之不易被外力击倒或移动。
地脚螺栓通常由钢制成，具有较高的拉伸强度和耐腐蚀性。
地脚螺栓的设计需要考虑到路灯的重量和外力的作用。
一般来说，地脚螺栓的数量和尺寸与路灯的大小和重量成正比。
为了确保固定牢固，地脚螺栓需要正确安装并定期检查和维护。
此外，在进行路灯基础及地脚螺栓设计时，还需要考虑一些其他因素，如安装的方便性和耐久性。
为了方便安装，基础和地脚螺栓的设计应尽量简单，易于操作。
而为了确保耐久性，基础和地脚螺栓需要经过严格的防腐处理，以防止腐蚀和氧化。
综上所述，路灯基础及地脚螺栓设计是道路照明工程中非常重要的一环。
在设计过程中需要考虑地基的稳固性、路灯的高度、耐候性以及施工方便性等多个因素。
只有综合考虑这些因素，才能实现路灯的安全、稳定和持久的安装。
路灯基础及地脚螺栓设计
一、如何辨别一盏户外灯的好坏？一般有如下几种方式：1. 首先检查其外观：对于户外灯具，外表涂层的质量很重要。
如质量太差，几个月后，造型再美的外观灯具也会锈迹斑斑，老态龙钟；2. 防水性：防水性能的好坏直接关系此灯的寿命；3. 高质量的电器光源：如果一盏灯，其光源电器造成无灯光，那些灯还有什么用；4. 抗风强度：强风地区尤为重要。
二、路灯基础及地脚螺栓设计本人作为道路照明设计战线上的一位新兵，以往在工程设计中主要进行照度、负荷、线路压降等方面的设计计算，有关路灯基础、地基及地脚螺栓的设计计算，只供鉴前人的经验或根据厂家提供的基础资料。
去年，在疏港路灯工程施工时，有关人员向我提出：1997年在工农路安装11m高圆锥杆双挑路带着这个疑问，我多次到图书馆、新华书店翻阅有关规范，借阅了建筑学方面的有关资料，对基础及地脚螺栓进行了设计、计算与验算。
一）、栓的设计计算：1. 双挑路灯的数据：灯杆高度 H1=10m ，灯杆选用 A3 钢板卷制焊接，梢经 D1-89m ,根径 D2=200mm ,灯臂迎风面积约为 1=0.4m2 ，灯具迎风面积 S2=0.3m2 ,灯具距地面H2=10.3m,地脚螺栓 nv=4。
2. 计算总弯矩：根据《架空送电线路杆塔结构设计技术规定 SDGJ94-90》第 2.14 条，风力 F 按下式计算：F=KZ X KT X C X S X (V2/1600)(Kn)式中，高度系数KZ取0.9风压调整系数KT取1.1，圆锥杆的体形系数C取0.7，S是迎风面积（m2),当风速Ｖ＝25（m/s)时，则风力F为：F=0.9X1.1X0.7XSX252/1600=0.27(KN)1)灯杆上均匀分布的风力F1：F1=0.27X(D1+D2)XH1/2=0.27X(0.2+0.089)X10/2=0.39KN2)灯臂上均匀分布的风力F2：F2=0.27XS1=0.27X0.4=0.11KN3)灯具上受均匀分布的风力F3：F3=0.27XS2=0.27X0.3X2=0.16KN4)在距地面H3=4m处，有2块S3=2m2的广告牌，其均匀分布的风力F4：F4=0.27XS3=0.27X2X2=1.08KN则总风力F 总为：F 总=F1+F2+F3+F4=0.39+0.11+0.16+1.08=1.74KN则每根螺栓承受的剪力NV=F 总÷4=1.74÷4=0.44KN风力产生的杆根总弯距M 总为：则M 总=F1XH1/2+F2XH1+F3XH2+F4XH3=0.39X5+0.11X10+0.16+1.08X4=9.07KN.m3. 验算基础地脚螺栓：在风载荷的作用下，通过法兰盘传递给地脚螺栓（共4根），如右图所示，当风向为螺栓的对角线时，螺栓的拉力最大，其值为Nmax 为：KN X X Y Y Y MeXY Y MeXY N 241.02312.0312.007.922222max max 2max max =+=++=∑=灯杆安装时，都不控制地脚螺栓的预紧力，安全系数应为Ka=2-3。
路灯基础--施工组织设计
路灯基础--施工组织设计引言概述：路灯基础的施工组织设计是确保道路照明系统稳定运行的重要环节。
它涉及到施工过程中的各个细节，包括施工方案、施工人员、施工设备等。
本文将从五个方面详细阐述路灯基础的施工组织设计，包括施工方案设计、施工人员组织、施工设备准备、施工材料采购以及施工过程控制。
一、施工方案设计：1.1 确定施工地点：根据道路照明系统的需求和道路条件，确定路灯基础的施工地点，包括路灯的布置、间距以及高度等。
1.2 制定施工流程：根据施工地点的特点和施工要求，制定详细的施工流程，包括挖掘基坑、浇筑混凝土、安装灯杆等。
1.3 考虑施工安全：在施工方案设计中要考虑施工的安全性，包括施工人员的安全、施工设备的安全以及施工过程中的安全措施等。
二、施工人员组织：2.1 确定施工人员数量：根据施工方案的要求，确定所需的施工人员数量，包括工程师、技术人员、操作工等。
2.2 分工合作：根据施工流程的要求，将施工人员分为不同的小组，明确各个小组的任务和职责，确保施工过程的协调进行。
2.3 培训和安全教育：对施工人员进行必要的培训和安全教育，提高他们的施工技能和安全意识，确保施工过程的顺利进行。
三、施工设备准备：3.1 确定所需设备：根据施工方案的要求，确定所需的施工设备，包括挖掘机、混凝土搅拌机、起重机等。
3.2 检查设备状态：在施工前，对所需设备进行检查，确保设备的正常运行和安全性。
3.3 维护和保养：在施工过程中，对设备进行定期的维护和保养，确保设备的稳定运行，减少故障发生的可能性。
四、施工材料采购：4.1 确定所需材料：根据施工方案的要求，确定所需的施工材料，包括混凝土、钢筋、灯具等。
4.2 选择合适的供应商：选择有信誉和良好口碑的供应商，确保所采购的材料质量可靠。
4.3 监督材料质量：在采购过程中，对所采购的材料进行抽样检测，确保材料的质量符合要求。
五、施工过程控制：5.1 施工进度控制：制定详细的施工计划，监督施工进度，确保施工按计划进行。
路灯照明工程安装施工方案及工艺方法
本工程路灯安装主要为中杆灯、高杆灯、泛光灯和投光灯的安装。
基础开挖→地脚螺栓预埋及基础混凝土浇筑→灯具检查→灯具安装→灯具接线和接地→灯具调试→验收检查。
(1)中杆灯和高杆灯基础采用人工开挖，混凝土人工浇筑进行，混凝土浇筑前做好坑内积水和地脚螺栓的预埋，以保证灯杆基础质量。
(2)灯杆的基础坑开挖深度和大小按设计要求执行，基础坑深度允许偏差为+100mm 、-50mm。
遇土质原因造成基坑深超允许偏差时，应按规范要求用铺石灌浆处理。
(3)地脚螺栓埋入混凝土的长度应＞20 倍直径，并与主筋焊接牢，且去除铁锈，螺纹部分加以保护。
(4)基础混凝土模板采用钢模板，表面平整、接缝严密，支模时必须符合基础设计尺寸规定，并在混凝土浇筑前，模板表面涂刷脱模剂。
(5)灯杆基础按300mm 分层回填和压实。
(6)中杆灯和高杆灯安装就位时采用机械和人工相结合施工，并安排专门信号员，且测量人员跟进作业，以保证灯杆安装质量。
(7)灯杆根部做混凝土结面，不积水，混凝土厚度不小于100mm。
(8)杆上路灯灯臂抱箍应紧固，不得松动，装灯方向道路纵向成90°，误差不得大于3°。
(1)灯杆基础坑开挖尺寸应符合设计，基础混凝土强度等级不低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30-50 ㎜。
浇筑混凝土前必须排除坑内积水。
(2)灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线与地面平行，紧固后目测无歪斜。
(3)照明灯具的效率不低于60％，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。
(4)灯具的灯头引线应采用耐热绝管保护，灯罩与尾座的连接配合无间隙。
(5)透明罩的透光光率达到90％以上，并无气泡、明显的划痕和裂纹。
(6)灯具抽样进行温升和光学性能等测试，测试结果必须符合现行国家标准《灯具安全要求与试验》的规定，测试单位应具备资质证书。
(1)路灯安装试运行前，检查灯杆、灯具、光源、镇流器、熔断器等电器的型号、规格应符合设计要求；灯杆位置合理；(2)灯臂安装应与道路中心线垂直，固定牢靠。
8米路灯基础图
8米路灯基础基础施工说明1 螺栓1.1 地脚螺栓采用Ø16优质钢材（A3）加工而成，总长度750mm，顶端放50mm—M16螺牙，并配上4只M16的螺母4只垫片，下端以R100弯折150mm，整个基础共4根M16螺栓。
1.2 用Ø6圆钢将4根螺栓焊接成正方形,对角中心距为Ø280。
1.3 上端螺牙应统一超出水平面50mm，螺牙应用电工用黑胶布裹好，以防水泥浆砂粘上，不便拧固螺母。
螺栓下端弯向一致对外。
2 钢筋网与混凝土2.1 此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。
2.2 水泥的标号应在425#以上，基础底部垫层不低于50mm，钢筋保护层混凝土厚度不小于50mm，混凝土强度等级不低于C18（200kgf/cm2），地基要注意施工保养。
2.3 本基础埋置深度为1100mm，基础顶面应和水平面一致。
3 避雷接地装置与电缆穿线管3.1 避雷接地极采用1根40×δ4mm的扁铁条1.2m，上端打Ø10.5的孔，并且连接绝缘铝线0.5m，两端用扎头扎好，扎头孔径为10.5，接地扁铁条放在基础中间Ø130范围内，下端超出基础50mm，上端超出50mm，此工作切不可疏忽．．．．．．．．。
接地电阻应小于10Ω。
3.2 电缆穿线管Ø50以上，可用PVC管，也可用镀锌钢管以R180弯折而成。
4 其它事项4.1 本基础适用于地基承载力设计值f≥60KPa（f≥6tf/m2）和最大风力不超过11级的地区，但在山区和f<60KPa的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定，本公司提供的“基础构造配筋示意图”仅供参考。
4.2 本基础应征得土建部门认可后，才能施工。
8米路灯基础图。
山前大道道路路灯基础及地脚螺栓复核计算
山前大道道路路灯基础及地脚螺栓复核计算【摘要】本文就山前大道道路照明工程现状，对厂家提供的路灯基础及地脚螺栓尺寸进行复核计算，以验证山前大道地处沿海地区风力等级高的路灯基础稳定性。
【关键词】路灯基础地脚螺栓复核计算1.引言鉴于路灯基础尺寸及地脚螺栓直径多为借鉴前人的经验，山前大道地处沿海，风力等级高，业主方对路灯基础及地脚螺栓尺寸持怀疑态度，本人参阅相关资料对路灯基础及地脚螺栓进行复核计算。
2.路灯数据图1灯杆高度H1=10m，灯杆选用Q235优质钢制作，梢径D1=90mm，根径D2=190mm，地脚螺栓n=4。
①灯具迎风面积S1=0.2m2，灯具距地面H1=10.6m，1.灯臂迎风面积约为S2=0.1m2，灯臂距地面H2=10m，2.灯杆迎风面积S3=（0.09+0.19）*10/2=1.4m2，灯杆距地面H3=10/2=5m，3.复核地脚螺栓在风荷载的作用下，通过法兰盘传递给地脚螺栓（共4根），如上图所示，当风向为螺栓的对角线时，螺栓的拉力最大，其值为图2Nmax =M总•Ymax/∑Y2= M总•Ymax/（Y2max+Y2+Y2）=4.66*0.307/(0.307*0.307+2*0.095*0.095)=12.74 (KN)（公式1）灯杆安装时，不控制地脚螺栓的预紧力，安全系数应为K=2～3。
M22螺杆的螺距通常为2mm，其最小直径d=19.835mm，有效截面积为S=π•d12/4=3.14*19.835*19.835/4=309mm2（公式2）Q235钢的屈服极限是σ=235N/mmm2，许用剪力是τ=125N/mm2许用拉力[N]=σ*S/K=235*309/2.5=29 (KN)＞12.74 (KN)=Nmax（公式3）许用剪力[τ]=125*309=38625N=38 (KN)＞0.1955 (KN)= τmax（公式4）可见，M22的地脚螺栓是安全的，可抗12级台风。
4.复核基础尺寸基础稳定按深埋理论计算，按《送电线路基础设计技术规定SDGJ62-84》第4.2式验算基础倾覆稳定问题。
路灯施工设计的方案
目录一、工程概况 (2)二、编制依据 (2)三、施工主要人员组织 (2)四、施工材料机具准备 (3)五、主要工序及施工方案 (3)六、质量保证措施 (7)七、安全保证措施 (9)八、保证工期及文明施工管理措施 (11)一、工程概况路灯29座，路灯检查井29座，箱变1座。
路灯采用12米高灯杆，布置方式为中间布置，平均间距约40米。
采用VV4*25+1*16+2*2.5电缆，套Φ100玻璃钢管敷设。
路灯每杆设一井，转弯、过路等处另设电缆井。
回路每隔400米做接地1组。
每座电缆井铸铁井盖上C20防盗护台保护，尺寸为0.8米*0.8米*0.1米。
每杆灯杆基础螺栓立杆完毕后上C20护台保护，尺寸为0.6米*0.6米*0.15米。
在嘉陵江路与八号路路口处设置一台200KVA路灯箱式变压器。
二、编制依据《标准名称:城市道路照明设计标准》（CJJ45-2006 ）《供配电系统设计规范》GB50052—95《低压配电设计规范》GB50054—95有关路灯施工质量验收规范。
三、施工主要人员组织施工负责人1人，质量负责人2人，实验员2人，测量员2人，施工工人15人四、施工材料机具准备1．工程施工前组织工程技术人员及有关人员熟悉设计图纸，迅速落实工程材料的供应，根据施工进度安排，分次分批量提出线缆、辅材、灯具、设备等材料进场计划及基础固件的外协加工等，保证不误现场施工使用。
2．按工程进度要求，组织安排好施工中需用的机械设备，工具和检测仪器仪表及时进场，如小型台钻、开孔器、手电钻、冲击钻、切割机、压线钳、兆欧表、接地摇表、测光仪、起吊机械、工程施工车辆等。
五、主要工序及施工方案施工中采用以下流程：测量、定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→安装路灯控制柜→绝缘测试→路灯安装→实验、调试→自检→竣工验收1、测量、定灯位开工前，我项目部将交接测量控制点，施工方将测的桩位、点线、标高加以确定并保护好，并尽快进行施工放样测量。
路灯基础--施工组织设计简版
路灯基础--施工组织设计引言概述：路灯基础是指路灯杆的支撑结构，是路灯系统中至关重要的一部分。
良好的施工组织设计能够确保路灯基础的稳定性和安全性，提高路灯系统的使用寿命。
本文将从施工组织设计的角度，详细阐述路灯基础的相关内容。
正文内容：1. 基础选址1.1 地质勘察：进行地质勘察，了解地下地质情况，确定基础选址的可行性。
1.2 基础类型：根据地质情况和路灯杆的高度、重量等要素，选择合适的基础类型，如浅基础、深基础或特殊基础。
2. 基础设计2.1 承载能力：根据路灯杆的重量和地下土壤的承载能力，计算出合适的基础尺寸和深度。
2.2 抗倾覆能力：考虑到路灯杆受到风力和外力的作用，设计合适的基础形状和重量，提高基础的抗倾覆能力。
2.3 防腐措施：选择适当的材料和防腐涂层，延长基础的使用寿命。
3. 施工工艺3.1 基坑开挖：按照设计要求进行基坑开挖，保证基坑的形状和尺寸符合设计要求。
3.2 混凝土浇筑：采用适当的混凝土配比和浇筑工艺，确保基础的强度和稳定性。
3.3 钢筋加固：按照设计要求进行钢筋的布置和加固，提高基础的承载能力和抗倾覆能力。
4. 施工安全4.1 安全防护：在施工现场设置必要的安全警示标志和防护设施，保障施工人员的安全。
4.2 施工人员培训：对施工人员进行安全培训，提高他们的安全意识和操作技能。
4.3 施工监督：加强对施工过程的监督和检查，确保施工按照设计要求进行，避免安全事故的发生。
5. 质量控制5.1 材料检验：对使用的混凝土、钢筋等材料进行质量检验，确保其符合相关标准。
5.2 施工质量检查：定期对施工过程进行质量检查，发现问题及时整改，确保施工质量。
5.3 施工记录：做好施工记录，包括施工过程、质量检查等，便于后期的维护和管理。
总结：在路灯基础的施工组织设计中，基础选址和设计是关键的一步，需要充分考虑地质情况和路灯杆的要求。
施工工艺和安全措施是保证施工质量和施工安全的重要环节。
质量控制是保证基础使用寿命和路灯系统稳定性的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、如何辨别一盏户外灯的好坏？
一般有如下几种方式：
1.首先检查其外观：对于户外灯具，外表涂层的质量很重要。
如质量太差，几
个月后，造型再美的外观灯具也会锈迹斑斑，老态龙钟；
2.防水性：防水性能的好坏直接关系此灯的寿命；
3.高质量的电器光源：如果一盏灯，其光源电器造成无灯光，那些灯还有什么
用；
4.抗风强度：强风地区尤为重要。
二、路灯基础及地脚螺栓设计
本人作为道路照明设计战线上的一位新兵，以往在工程设计中主要进行照度、负荷、线路压降等方面的设计计算，有关路灯基础、地基及地脚螺栓的设计计算，只供鉴前人的经验或根据厂家提供的基础资料。
去年，在疏港路灯工程施工时，有关人员向我提出：1997年在工农路安装11m高圆锥杆双挑路带着这个疑问，我多次到图书馆、新华书店翻阅有关规范，借阅了建筑学方面的有关资料，对基础及地脚螺栓进行了设计、计算与验算。
一）、栓的设计计算：
1.双挑路灯的数据：
灯杆高度 H1=10m ，灯杆选用 A3 钢板卷制焊接，梢经 D1-89m ,根径 D2=200mm ,灯臂迎风面积约为 1=0.4m2 ，灯具迎风面积 S2=0.3m2 ,灯具距地面H2=10.3m,地
脚螺栓 nv=4。
2.计算总弯矩：
根据《架空送电线路杆塔结构设计技术规定 SDGJ94-90》第 2.14 条，风力 F 按下式计算：
F=KZ X KT X C X S X (V2/1600)(Kn)
式中，高度系数KZ取0.9风压调整系数KT取1.1，圆锥杆的体形系数C取0.7，S 是迎风面积（m2),当风速Ｖ＝25（m/s)时，则风力F为：
F=0.9X1.1X0.7XSX252/1600=0.27(KN)
1)灯杆上均匀分布的风力F1：
F1=0.27X(D1+D2)XH1/2=0.27X(0.2+0.089)X10/2=0.39KN
2)灯臂上均匀分布的风力F2：F2=0.27XS1=0.27X0.4=0.11KN
3)灯具上受均匀分布的风力F3：F3=0.27XS2=0.27X0.3X2=0.16KN
4)在距地面H3=4m处，有2块S3=2m2的广告牌，其均匀分布的风力F4：
F4=0.27XS3=0.27X2X2=1.08KN
则总风力F总为：F总=F1+F2+F3+F4=0.39+0.11+0.16+1.08=1.74KN
则每根螺栓承受的剪力NV=F总÷4=1.74÷4=0.44KN
风力产生的杆根总弯距M总为：则
M总=F1XH1/2+F2XH1+F3XH2+F4XH3=0.39X5+0.11X10+0.16+1.08X4=9.07KN.m
3.验算基础地脚螺栓：
在风载荷的作用下，通过法兰盘传递给地脚螺栓（共4根），
如右图所示，当风向为螺栓的对角线时，螺栓的拉力最大，其值为Nmax为：
KN X X Y Y Y MeXY Y MeXY N 241.02312.0312.007.922222max max 2max max =+=++=∑=
灯杆安装时，都不控制地脚螺栓的预紧力，
安全系数应为Ka=2-3。
M22螺杆的螺距通常为2mm,
其最小直径d1=19.835mm,
有效截面积S 为： 22130948352.194mm X Xd S =÷=÷=ππ
Q235的屈服极限是OS=235N/mm 2
,
许用剪力是125N/mm 2许用拉力[N]为： []max
295.2309
235N KN X K XS O N a S ====
许用剪力是125X309=38625N ≈38KN=NV
可见，用M22的地脚螺栓是安全的。
但它属于第二系列，宜优先选用第一系列产品，即用M24。
二）、基础验算：
杆高HO=10m,方形基础长和宽都是bo=0.5m,埋深h=1.5m,风力弯距M9.11kn.m 因埋深H 与基础侧面宽度bo 之比为1.5÷0.5=3 灯杆的稳定靠基础周围的土压力来保持，所以按《送电线路基础设计技术规定（试行）SDGJ62-84》第4章验算基础倾覆稳定问题。
1、4.4条，因h/bo=0.3,查表4.2，取
,30o =β得ko=1.35,基础的计算宽度m X K X b b 68.035.15.0000===
2、按第4.3条，查表4.1，取索可土，其030=β，得土压系数m=48kN/m 3
3、5条，因67.65.1/10/0===h H η，得6.11=μ
4、按式4.2，基础的极限力规Mj 为：
M M KN M KN X X m mbn Mj =⋅>⋅===1.95.96.115.168.0483
3总
即灯杆不会倾覆。
