ansys_workbench设置材料泊松比和弹性模量
ansys-workbench设置材料属性
ansys-workbench设置材料属性

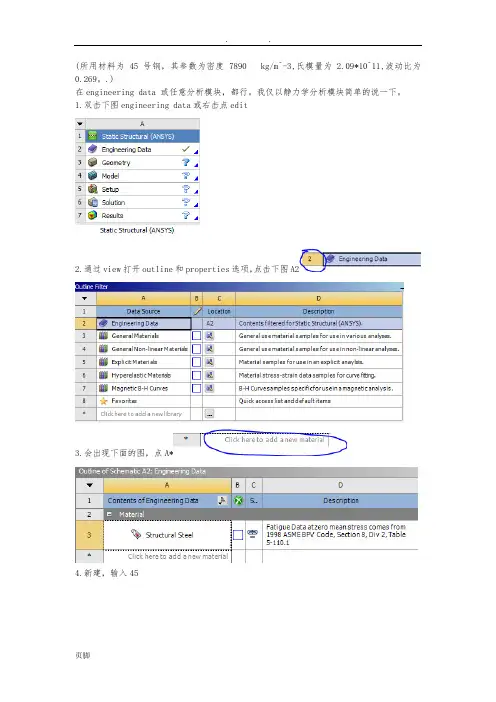

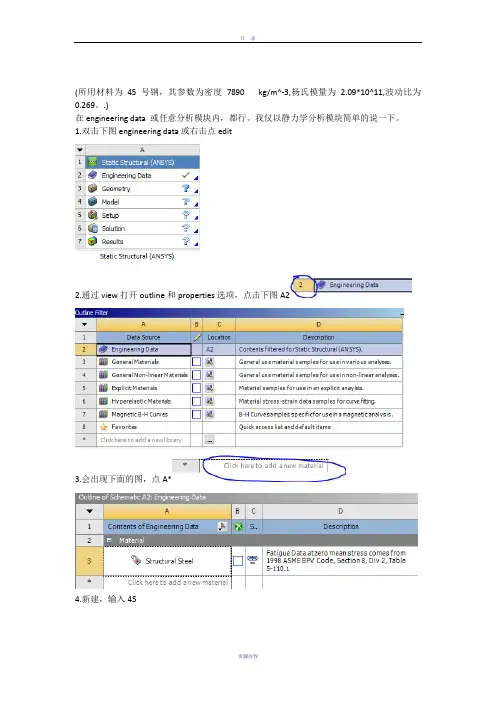

(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为 2.09*10^11,波动比为0.269。.)
在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，
点击下图A2
3.会出现下面的图，点
A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
workbench应力与材料强度的关系
workbench应力与材料强度的关系
用 ANSYS Work Bench 做结构静力学分析时，主要有以下几种：以压力容器结构分析为例，概述分析的流程及 Work Bench 材料需要哪些参数设置。
分析得出结构的应力分布，对关键位置进行应力线性化，进行应力分类校核。Work Bench 中需设置材料的密度、弹性模量、泊松比，如考虑温度载荷，还需设置导热系数及热膨胀系数等。值得注意的是，通常压力容器更多的是关心应力大小，因而分析中，在所有材料的弹性模量大小一致时，弹性模量的值是否为材料真实值并不影响结构的应力大小及分布，当存在多种材料时，弹性模量不一致的情况下，最好设置为材料本身的值。
给定一组比例增长的载荷，通常不包括温度热应力，随着载荷的增加，结构到某一载荷时不再稳定，表现为载荷小增量，变形急剧增大，得到极限载荷。极限分析可以避免对压力容器结构进行应力分类，减少人为失误以及能够充分利用材料。设置时，极限分析使用双线性等向强化模型，剪切模量为 0，屈服强度为许用应力的 1.5 倍，同
时设置弹性模量、泊松比及密度。极限分析使用小变形理论，且结构的圆角等细节特征不需详细建立。
通常使用该模型进行比较详细的结构应力分析，相对前两种方法，结果更准确，消耗计算资源也更多。材料使用多线性等向强化模型，而 ASME 弹塑性疲劳分析时，对于逐一法使用的是随动强化。使用材料的真实应力应变曲线作为输入，采用大变形理论，开启几何非线性
等设置，要求表达结构的详细细节特征。值得注意的是，在 Work Bench 输入的是材料真实塑性应变——总应力曲线，而 ANSYS APDL 可以选择：真实总应变——总应力或者真实塑性应变——总应力
(完整版)ansysworkbench常见材料设置
Ansys workbench常用材料属性
1. isotropic secant coefficient of expansion 各向同性的热胀系数
需要输入基准温度、热膨胀系数。
基准温度，默认22度热膨胀系数
2. orthotropic secant coefficient of expansion 各向异性的热胀系数
需要输入基准温度、三个方向的热膨胀系数。
3. isotropic instantaneous coefficient of expansion 各向同性的热胀系数（随温度变化）需要输入基准温度、热膨胀系数。（随温度变化）
4. orthotropic instantaneous coefficient of expansion 各向异性的热胀系数（随温度变化）需要输入基准温度、三个方向的热膨胀系数。（随温度变化）
5. 阻尼系数、质量阻尼、刚度阻尼
6.Isotropic elasticity 各项同性的线弹性材料
需要输入弹性模量与泊松比
7.orthotropic elasticity 各项异性的线弹性材料
需要输入各方向的弹性模量与泊松比
8 Bilinear isotropic/kinematic hardening 双线性材料（非线性材料）需要输入屈服强度及切向模量，需要配合isotropic elasticity使用。
9.multilinear isotropic/kinematic hardening 多线性材料（非线性材料，应力应变曲线）需要配合isotropic elasticity使用，输入应力应变曲线。
ansysworkbench设置材料属性
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。.)
在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
ansysworkbench设置材料属性
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为。.) 在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。
1.双击下列图engineering data或右击点edit
2.通过view翻开outline和properties选项，点击下列图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下列图
7.输入值
8.左键单击A3
9.出现下列图
10.左键单击点A5后面的出现
11.左键单击下列图A2会看到45被添加了进来。
12.左键单击下列图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下列图
15.选中45
材料属性设置完成……
ansysworkbench设置材料属性
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,氏模量为 2.09*10^11,波动比为0.269。.)
在engineering data 或任意分析模块，都行。我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
ansys workbench设置材料属性
(所用资料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,摆荡比为..)之迟辟智美创作
在engineering data 或任意分析模块内，都行.我仅以静力学分析模块简单的说一下.
1.双击下图engineering data或右击点edit
2.通过view翻开outline和properties选项，点击下图A2
3.会呈现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.呈现下图
7.输入值
8.左键单击A3
9.呈现下图
10.左键单击点A5后面的呈现
11.左键单击下图A2会看到45被添加了进来.
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体呈现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
资料属性设置完成……
ansys玻璃的材料参数
ansys玻璃的材料参数
摘要：
一、ANSYS Workbench 简介
二、玻璃材料在ANSYS Workbench 中的应用
三、钢化玻璃的性能参数设置
四、汽车玻璃碰撞仿真模拟的参数设置
五、总结
正文：
一、ANSYS Workbench 简介
ANSYS Workbench 是一种用于机械、电子、流体和多物理场仿真分析的软件。它提供了一个完整的仿真环境，用户可以在其中进行模型创建、分析和结果可视化。在工程领域，ANSYS Workbench 广泛应用于结构强度、疲劳寿命、热力学和多物理场耦合分析等方面。
二、玻璃材料在ANSYS Workbench 中的应用
在ANSYS Workbench 中，玻璃材料可以应用于各种仿真场景，如建筑、汽车、航空航天等。在汽车工程中，玻璃材料常用于车窗、挡风玻璃等部件的仿真分析。在碰撞模拟中，合理的玻璃材料参数设置对于获得准确的仿真结果至关重要。
三、钢化玻璃的性能参数设置
钢化玻璃是一种常用的汽车玻璃材料。在ANSYS Workbench 中，钢化玻璃的性能参数主要包括弹性模量、泊松比、密度、热膨胀系数等。这些参数
可以从钢化玻璃的性能参数表中获得，或者通过实验测试得到。在设置参数时，需要确保参数的准确性，以确保仿真结果的可靠性。
四、汽车玻璃碰撞仿真模拟的参数设置
在进行汽车玻璃碰撞仿真模拟时，需要设置一些关键参数，包括碰撞速度、碰撞角度、碰撞对象等。这些参数需要根据实际碰撞场景进行设置。此外，还需要设置求解器参数，如求解器类型、求解方法、迭代次数等，以确保仿真过程的稳定性和收敛性。
ansys_workbench设置材料泊松比和弹性模量
ansys_workbench设置材料泊松比和弹性模量
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,泊松比为0.269。.)
含碳量0.35%的35号钢的弹性模量（杨氏模量）：2.12E+11Pa，泊松比：0.31，密度7850kg/m3 。在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
ANSYS-Workbench-杆的模态分析
1.双击modal
2.进入Engineering Data，新建一个材料，左侧选密度和各向同性弹性。
3.设置密度和弹性模量，泊松比。
4.进A3建模
5.在xy面新建一个平面
6.在draw里画圆，dimensions里定义尺寸r=25mm。点generate
7．Extrude拉伸，拉伸长度1012mm。点generate生成模型后关掉界面。
8．双击A4进model 9. 选择材料为steel
10．划分网格，调整网格，点update划分。
11. 在一端面施加约束fixed support
12. 添加后处理，solve就可以了
13. 查看各阶振型。现在graph右键选select all
然后再右键选第一个create mode sharp results 14. 再点solve
ansys workbench设置材料属性
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。.)
在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
ansys-workbench设置材料属性
ansys-workbench设置材料属性
(所用材料为45号钢，其参数为密度 7890 kg/m^-3,杨氏模量为 2.09*10^11,波动比为0.269。.)
在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，
点击下图A2
3.会出现下面的图，点
A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到45被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit
在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
Ansys Workbench自定义和系统材料的添加
Ansys Workbench自定义和系统材料的添加
(1、自定义材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,泊松比为0.269；2、系统自带材料添加)
1.双击下图engineering data或右击点edit（或者任何一个模块下都可以）
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点*空白处（click here to add new material）
4.新建，输入45
5.左键双击击toolbox内的density(密度)和Isotropic Elasticity（各向同性弹性）
6.出现下图
7.输入值密度、弹性模量、泊松比
8.左键单击A3
9.出现下图
10.左键单击点A5后面的出现
11.左键单击下图A2会看到Concrete被添加了进来。
12.左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的Material下的Assignment入下图
15.选中45或者Concrete（45为自定义材料/Concrete为系统材料添加）
设置完成
ansys-workbench设置材料属性
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2.09*10^11,波动比为0.269。.)
在engineering data 或任意分析模块内，都行。我仅以静力学分析模块简单的说一下。
1.双击以下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击以下图A2
3.会出现下面的图，点A*
4.新建，输入45
5.左键双击击toolbox内的density和isotropicelasticity
6.出现以下图
7.输入值
8.左键单击A3
9.出现以下图
10.左键单击点A5后面的出现
11.左键单击以下图A2会看到45被添加了进来。
12.左键单击以下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details.
14.左键单击上图中的material下的assignment入以下图
15.选中45
材料属性设置完成……
workbench orthotropic material案例基本操作
workbench orthotropic material案例基本操作Workbench（工作台）通常指的是ANSYS Workbench，是ANSYS软件的一个图形用户界面，用于进行有限元分析和仿真。Orthotropic（正交各向同性）材料是一种具有不同方向上各向同性性质的材料。
以下是在ANSYS Workbench中使用Orthotropic材料的基本操作案例：
1.创建几何模型：使用ANSYS DesignModeler或其他几何建
模工具创建您的模型。确保定义几何形状和结构，以便后续有限元分
析。
2.导入几何模型：在Workbench中，导入您的几何模型。这通
常通过Geometry模块完成。
3.设置材料属性：进入ANSYS Mechanical模块，找到材料属
性。对于Orthotropic材料，您需要指定材料的弹性模量、泊松比和剪切模量等各向异性的性质。这些属性可能会根据您的具体材料而有所不
同。
4.分配材料：将所选的材料属性分配给您的几何结构。在
Workbench中，通常使用“Engineering Data”来定义和管理材料属
性。
5.设置边界条件：定义模型的边界条件，包括约束和载荷。这涉
及到为模型的各个部分分配适当的约束和力。
6.网格划分：在Mechanical模块中进行网格划分。确保模型的
几何结构得到适当的网格化，以便于进行有限元分析。
7.求解：运行有限元分析，解决您的模型。ANSYS Mechanical
将计算并输出结果，如位移、应力、应变等。
8.查看结果：可以在Workbench中的Post-processing环境中
ansys workbench设置材料属性
(所用材料为45号钢，其参数为密度7890 kg/m^-3,杨氏模量为2。09*10^11，波动比为0.269.。)
在engineering data 或任意分析模块内，都行.我仅以静力学分析模块简单的说一下。
1.双击下图engineering data或右击点edit
2.通过view打开outline和properties选项，点击下图A2
3.会出现下面的图，点A＊
4。新建，输入45
5。左键双击击toolbox内的density和isotropicelasticity 6.出现下图
7.输入值
8.左键单击A3
9.出现下图
10。左键单击点A5后面的出现
11。左键单击下图A2会看到45被添加了进来。
12。左键单击下图的
13.导入几何体或绘制几何体，然后对图1中的model左键双击或右键单击选edit 在新的窗口中展开model-geometry左键单击几何体出现details。
14.左键单击上图中的material下的assignment入下图
15.选中45
材料属性设置完成……
