南方全站仪NTS-310系列说明书
南方全站仪NTS-系列说明书

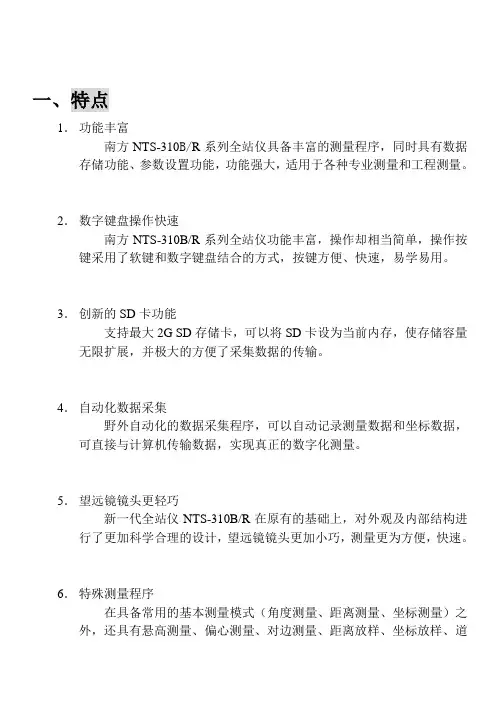

一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
11．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
RTS310使用说明书00.
安全使用注意事项
警告
● 若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。 拆卸和修理只有苏州一光仪器有限公司和授权的代理商才能进行。
● 会引起对眼睛的伤害或变盲。 不要用仪器的望远镜看太阳。
● 高温可能引起火灾。 不要在充电时将充电器盖住。
● 火灾或电击的危险。 不要使用坏的电源电缆、插头和插座。
距离测量用激光束的安全标准
R TS3 1 0 R系列使 用 可见的 激 光。RTS 3 1 0 R系列依 据 “发光 产 品的性 能 标准” （F D.BRH21CFR 1 0 6 0）和“ 激 光产品 的 辐射安 全 、设备 等 级、需 求 和用 户 指南” （I EC Pu l i c a t i o n 8 25）提 供 的激光 束 安全标 准 来制造 和销售 的 。
根据上 述 的标准 ，R T S310R系 列 产品在 棱 镜或反 射 片模式 时 为“一 类 激光 产 品”，仅当处于免棱镜测距模式时为“三类激光产品”。
一旦仪器出现故障，不要自行拆卸仪器。请与苏州一光仪器有限公司或代理 商联系。
激光对中用激光束的安全标准
3 10L系列 激 光对中 型 使用可 见 激光对 中 。3 1 0 L系 列激光 对中型 依 据“发 光 产 品 的性能 标 准”（FD.BRH21 C F R 1 0 4 0） 和“激 光 产品的 辐 射安全 、 设备 等 级、需 求 和用户 指 南”（IEC Pu l i c a t ion 82 5）提供 的 激光束 安全标 准 来制造 和 销售的 。
● 火灾或电击的危险。 不要使用湿的电池或充电器
● 可能会发生爆炸。 不要将仪器靠近燃烧的气体、液体使用，非防爆型全站仪不要在
煤矿中使用。 ● 电池可能会引起爆炸或伤害。
南方全站仪NTS-310系列说明书
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
11．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
南方全站仪310系列
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
三、键盘功能与信息显示 （一）操作键
南方全站仪NTS－310系列 南方全站仪NTS－31作键
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
三、键盘功能与信息显示 （一）操作键
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
（八）放样
2.设置后视点： 2.设置后视点：可采用直接 设置后视点 输入后视点坐标
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
• 后视点的设置： • 1、直接输入后视点：
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
南方全站仪NTS－310系列的使用 南方全站仪NTS－310系列的使用 NTS
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
（二）部件名称
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
（二）部件名称
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
（八）放样
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
步骤： （八）放样 步骤：
1.设置测站点： 1.设置测站点：可采用直接 设置测站点 输入测站点坐标
南方全站仪NTS－310系列 南方全站仪NTS－310系列 NTS
（六）反射棱镜 全站仪在进行测量距离等作业时，须在目标处放置反射棱镜。 全站仪在进行测量距离等作业时，须在目标处放置反射棱镜。反射棱 镜有单（ 棱镜组， 镜有单（叁 ）棱镜组， 可通过基座连接器将棱镜组连接在基座上安置到三 脚架上，也可直接安置在对中杆上。棱镜组由用户根据作业需要自行配置。 脚架上， 也可直接安置在对中杆上。 棱镜组由用户根据作业需要自行配置。 南方测绘仪器公司所生产的棱镜组如图所示： 南方测绘仪器公司所生产的棱镜组如图所示：
南方全站仪使用
二、预备事项
（一）预防事项 1．日光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。 2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。 3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。 4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环
境温度后再使用仪器。 5．仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。 6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运
输最好在箱子周围使用软垫。 7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。 8．外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。 9．仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后，切勿通电开
机，应用干净软布擦干并在通风处放一段时间。 10．作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参
数均符合要求时再进行作业。 11.即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。
（二）部件名称
பைடு நூலகம்
（二）部件名称
南方测绘全站仪测量操作步骤（五篇范例）
南方测绘全站仪测量操作步骤（五篇范例）第一篇：南方测绘全站仪测量操作步骤南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。
南方(NTS300-310-350-960全站仪)仪器的连接设置
南方（NTS300/310/350全站仪）仪器的连接设置：(注:在使用安卓版掌测联机时，波特率参数必须为9600；在使用WM版联机时，一般掌测和全站仪通讯参数一致，都可以具备通讯联机，为了统一联机效果，便于切换掌测设备检查，建议仪器上通讯设置波特率设置为9600。
)（注意：最小显示精度务必设置为1毫米，最小精度设置为0.2毫米联机有问题；仪器的垂直角设置为：天顶距。
）仪器的联机界面是在开机界面，测角界面。
南方2模式：需设置测站和仪器高，串口号根据掌上电脑的实际情况设置。
掌测上联机要点操作说明：1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机测量模式”，配对联机，安卓版和WM版略有不同。
安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选择都是固定的;串口号不用设置，会自动生成。
当选择联机测量模式时，手机上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认。
)这时，你选择代表蓝牙符号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙适配器已经处于常亮状态，蓝牙正常联机。
如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。
一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。
WM版掌测：选择仪器类型以后，系统通讯参数，必须和仪器上一致，一般设置为9600,N,8,1，选择的通讯参数不同，效果有差异。
串口号选择时，选择不同的串口，结果是不同，应检查已配对端口号是否是串口端口，或者是蓝牙端口，这点很重要，当使用数据线联机时，应选择数据线输出的那个端口，当使用蓝牙联机时，应选择蓝牙输出的那个端口(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认)。
南方全站仪说明书
南方全站仪南方全站仪南方全站仪南方全站仪NTSNTSNTSNTS－－－－350350350350系列系列系列系列（（（（五五五五））））电池的装卸电池的装卸电池的装卸电池的装卸、、、、信息和充电信息和充电信息和充电信息和充电1.1.1.1.电池的装卸电池的装卸电池的装卸电池的装卸2.2.2.2.电池的信息电池的信息电池的信息电池的信息3.3.3.3.电池的充电电池的充电电池的充电电池的充电取下电池盒时取下电池盒时取下电池盒时取下电池盒时，，，，按下电池盒底部插入仪器的槽中按下电池盒底部插入仪器的槽中按下电池盒底部插入仪器的槽中按下电池盒底部插入仪器的槽中，，，，按压电池盒顶部按钮按压电池盒顶部按钮按压电池盒顶部按钮按压电池盒顶部按钮，，，，使其使其使其使其卡入仪器中固定归位卡入仪器中固定归位卡入仪器中固定归位卡入仪器中固定归位。。。。充电时注意事项充电时注意事项充电时注意事项充电时注意事项：：：：充电时注意事项充电时注意事项充电时注意事项充电时注意事项：：：：▲▲▲▲尽管充电器有过充保护回路尽管充电器有过充保护回路尽管充电器有过充保护回路尽管充电器有过充保护回路，，，，充电结束后仍应将插头从插座中拔出充电结束后仍应将插头从插座中拔出充电结束后仍应将插头从插座中拔出充电结束后仍应将插头从插座中拔出。。。。▲▲▲▲要在要在要在要在0000°°°°～～～～±±±±45454545°°°°CCCC温度范围内充电温度范围内充电温度范围内充电温度范围内充电，，，，超出此范围可能充电异常超出此范围可能充电异常超出此范围可能充电异常超出此范围可能充电异常。。。。▲▲▲▲如果充电器与电池已联结好如果充电器与电池已联结好如果充电器与电池已联结好如果充电器与电池已联结好，，，，指示灯却不亮指示灯却不亮指示灯却不亮指示灯却不亮，，，，此时充电器或电池可能损坏此时充电器或电池可能损坏此时充电器或电池可能损坏此时充电器或电池可能损坏，，，，应应应应修理修理修理修理。。。。存放时注意事项存放时注意事项存放时注意事项存放时注意事项：：：：▲▲▲▲可充电电池可重复充电可充电电池可重复充电可充电电池可重复充电可充电电池可重复充电300300300300----500500500500次次次次，，，，电池完全放电会缩短其使用寿命电池完全放电会缩短其使用寿命电池完全放电会缩短其使用寿命电池完全放电会缩短其使用寿命。。。。▲▲▲▲为更好地获得电池的最长使用寿命为更好地获得电池的最长使用寿命为更好地获得电池的最长使用寿命为更好地获得电池的最长使用寿命，，，，请保证每月充电一次请保证每月充电一次请保证每月充电一次请保证每月充电一次。。。。
南方South_NTS310_NTS330系列全站仪说明书 (2)
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7.中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
南方NTS全站仪使用教程ppt课件
一、什么是全站仪
全站型电子速测仪是由电子测角、电子测距和微处理器 组成的三维坐标测量系统，能自动显示测量结果，能与外围 设 备 交 换 信 息 的 多 功 能 测 量 仪 器 。 简 称 全 站 仪 （ Total Station）。 电子测角:电子经纬仪 电子测距:光电测距仪
按F4键翻页进入下一页菜单
倾斜 --V% P2↓
H-蜂鸣 R/L
竖角
P3↓
四、南方NTS全站仪结构和功能
4、星键（★键 ）
显示屏
软键 （功能键）
]或[
星键 （快捷键）
按下星键★可以对以下项目进行设置： 1．对比度调节。按星键后，通过按[]键，可以调节液晶显示对 2．照明。按星键后，通过按F1选择“照明”，按F1或F2选择开 3．倾斜。按星键后，通过按F2选择“倾斜”，按F1或F2选择开 4．S/A。 按星键后，通过按F4选择“S /A”，可以对棱镜常数和 进行设置。并且可以查看回光信号的强弱。
按F4键翻页进入下一页菜单：
偏心 放样 m/f/i P2↓
V ： 垂直角 SD：倾斜距离
HR： 水平角 VD： 高 差
HD：水平距离 PSM：仪器常数
六、测量模式
3、坐标测量 3.1 坐标测量菜单
N： 286.245 m E： 76.233 m Z： 14.568 m 测量 模式 S/A P1↓
按F4键翻页进入下一页菜单：
使水准管气泡居中。 精对中：松开连接螺 旋，眼睛观看光学对 中器，平移仪器，使 测站点在光学对中器 中心。
精平：左手大拇指原则
微处理器：微处理器是全站仪的核心装置,主要由中央处理 器,随机储存器和只读存储器等构成,测量时,微处理器根据 键盘或程序的指令控制各分系统的测量工作,进行必要的逻 辑和数值运算以及数字存储、处理、管理、传输、显示等。
NTS型全站仪的使用说明书样本
NTS-352型全站仪的使用一、全站仪的常见功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考: 仪器的整平与对中1、安置三脚架: 首先, 将三脚架打开, 伸到适当高度, 拧紧三个固定螺旋。
2、将仪器安置到三脚架上: 将仪器小心地安置到三脚架上, 松开中心连接螺旋, 在架头上轻移仪器, 直到锤球对准测站点标志中心, 然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、 B, 使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C, 使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、 B的连线。
再旋转脚螺旋A、 B, 使管水准器气泡居中。
②将仪器绕竖轴旋转90º( 100g) , 再旋转另一个脚螺旋C, 使管水准器气泡居中。
③再次旋转90º, 重复①②, 直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器, 将光学对中器的中心标志对准测站点, 然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动, 以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器, 直到仪器旋转到任何位置时, 管水准气泡始终居中为止, 然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式, 按下列操作步骤进行:2.水平角的设置1) 经过锁定角度值进行设置确认处于角度测量模式。
2) 经过键盘输入进行设置确认处于角度测量模式四、距离测量1.连续测量确认处于测角模式操作过程操作显示①照准棱镜中心照准V: 90°10′20″HR: 170°30′20″H-蜂鸣R/L 竖角P3↓②按键, 距离测量开始*1) ,2) ; HR: 170°30′20″HD*[ r ] <<mVD:m测量模式S/A P1↓HR: 170°30′20″HD*235.343mVD:36.551m测量模式S/A P1↓显示测量的距离*3) —*5)再次按键, 显示变为水平角( HR) 、垂直角( V) 和斜距( SD) V: 90°10′20″HR: 170°30′20″SD* 241.551m测量模式S/A P1↓*1) 当光电测距( EDM) 正在工作时, ”*”标志就会出现在显示窗。
南方全站仪中文说明书
一、特点1．功能丰富南方全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方全站仪功能丰富，操作却相当简单，操作按键改进了软键盘方式，采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。
7. 中文界面和菜单全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光器。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
RTS310使用说明书00.
免责声明
1)本产品的用户应完全按使用说明书进行使用，并对仪器的性能进行定 期检查。
2)因破坏性、有意的不当使用而引起的任何直接或间接后果及利益损失， 厂方及代表 处对此不承担责任。
距离测量用激光束的安全标准
R TS3 1 0 R系列使 用 可见的 激 光。RTS 3 1 0 R系列依 据 “发光 产 品的性 能 标准” （F D.BRH21CFR 1 0 6 0）和“ 激 光产品 的 辐射安 全 、设备 等 级、需 求 和用 户 指南” （I EC Pu l i c a t i o n 8 25）提 供 的激光 束 安全标 准 来制造 和销售 的 。
根据上 述 的标准 ，3 1 0L系 列为“ 二 类激光 产 品”。 一旦仪器出现故障，不要自行拆卸仪器。请与苏州一光仪器有限公司或代理 商联系。
标志
R TS3 1 0 R系列仪 器 上由下 述 标志提 醒 用户 注 意激光 束 的安全 。
激光发射处
3
RTS312R
警告
激光安全使用注意事项
● 遵循说明书或仪器上标签的安全提示，确保安全使用本产品。 ● 严禁将激光束照射他人眼睛，否则会造成严重伤害。 ● 禁止直接观看激光束发射源，以免对眼睛造成永久性伤害。 ● 禁止盯看激光束，以免对眼睛造成永久性伤害。 ● 严禁用望远镜等光学仪器观看激光束，否则会对眼睛造成永久性伤害。
根据上 述 的标准 ，R T S310R系 列 产品在 棱 镜或反 射 片模式 时 为“一 类 激光 产 品”，仅当处于免棱镜测距模式时为“三类激光产品”。
一旦仪器出现故障，不要自行拆卸仪器。请与苏州一光仪器有限公司或代理 商联系。
NTS310和330系列全站仪数据上下载
310和330系列全站仪USB线（usb线免驱动）数据下载和上载说明
1、310和330系列全站仪下载步骤
.1、用配套电缆将仪器与电脑相连接，仪器显示。
2.打开仪器光盘中的NTS数据传输软件如下：
3..打开NTS数据应用软件如下：
4.在软件工具栏USB操作→打开内存格式文件→打开*，PTS（坐标格式文件）。
5.在电脑上打开仪器盘符TS-FLASH→选中所要下载的文件双击打开。
6点击传输软件工具栏的转换→NTS-310坐标数据CASS.
7.完成转换如下：
8..单击传输软件工具栏文件→另存为
成。
1、310和330系列全站仪上载步骤
1、310和330系列全站仪下载步骤
.1、用配套电缆将仪器与电脑相连接，仪器显示。
2.打开仪器光盘中的NTS数据传输软件如下：
3..打开NTS数据应用软件如下：
4.复制记事本DAT或TXT格式数据粘贴到传输软件内如下：
标格式文件）
6.在弹出栏选上距离单位和数据顺序如下：
保存到仪器内存。
9．检查仪器内存中的坐标文件正确否。
南方全站仪使用说明
南方全站仪使用说明一、准备工作1.确保全站仪电源充足，可以通过电池或外接电源进行供电。
2.选择合适的三脚架进行安装，并调整好平衡度。
3.将全站仪与计算机或平板电脑进行连接，以便进行数据传输和存储。
二、测量过程1.开机：按下电源按钮，等待全站仪启动，系统自检完成后即可使用。
2.设置基准点：在开始测量前，需要设置一个已知坐标的基准点。
将全站仪准确对准基准点，按下“设置”按钮，在菜单中选择“基准点设置”功能，输入基准点的坐标值，保存设置。
3.目标点测量：将全站仪对准目标点，通过调整水平角和垂直角，使测量准星对准目标点，然后按下“测量”按钮。
4.数据存储：每次测量完成后，全站仪会自动将数据保存在内部存储器中或传输到计算机上。
可以通过界面菜单选择存储的文件名和路径。
5.基线测量：在进行测量任务时，如果需要测定两个目标点之间的距离和方向角，可以通过设置基线测量功能来实现。
具体操作流程类似目标点测量，全站仪会自动计算出目标点的平面坐标和高程。
三、数据处理1.数据导出：在测量完成后，可以将数据导出到计算机进行进一步处理。
通过数据线连接全站仪和计算机，选择数据导出功能，进行文件传输。
四、注意事项1.在使用全站仪进行测量时，要注意避免遮挡物，保证目标点和测量准星的可见性。
2.操作全站仪过程中要注意平稳移动，避免碰撞和摇晃，以保证测量精度。
3.在移动全站仪时，应关闭仪器以避免损坏。
4.定期检查和校准全站仪，保持其正常工作状态和测量精度。
总结：南方全站仪是一种广泛应用于地理测量和测绘工作的仪器，具有高精度和高效率的特点。
使用该仪器进行测量，需要首先进行准备工作，如安装和连接好设备。
测量过程中需要设置基准点，然后针对目标点进行测量，并进行数据存储。
测量完成后，还需要进行进一步的数据处理和分析。
使用全站仪时，要注意操作规范和保养维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
9．仪器不使用时，应将其装入箱，置于干燥处，注意防震、防尘和防潮。
10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱，直至它适应环境温度后再使用仪器。
11．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
12．仪器运输应将仪器装于箱进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
14．外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。
15．仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。
仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。
16．作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。
11.即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。
12. NTS-310R系列全站仪发射光是激光，使用时不得对准眼睛。
2.2部件名称2.3仪器开箱和存放开箱轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。
存放盖好望远镜镜盖，使照准部的垂直制动手轮和基座的圆水准器朝上将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。
2.4安置仪器将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，应使用专用的中心连接螺旋的三脚架。
操作参考：仪器的整平与对中1、利用垂球对中与整平1)、安置三脚架①首先将三角架打开，使三角架的三条腿近似等距，并使顶面近似水平，拧紧三个固定螺旋。
②使三角架的中心与测点近似位于同一铅垂线上。
③踏紧三角架使之牢固地支撑于地面上。
2)、将仪器安置到三脚架上将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3)、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4)、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B 的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100gon），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
2、利用光学对中器对中1)、假设三角架将三角架伸到适当高度，确保三腿等长、打开，并使三角架顶面近似水平，且位于测站点的正上方。
将三角架腿支撑在地面上，使其中一条腿固定。
2)、安置仪器和对点将仪器小心的安置到三角架上，拧紧中心连接螺旋，调整光学对点器，使十字丝成像清晰。
双手握住另外两条未固定的架腿，通过对光学对点器的观察调节该两条腿的位置。
对光学对点器大致对准侧站点时，使三角架三条腿均固定在地面上。
调节全站仪的三个脚螺旋，使光学对点器精确对准侧站点。
3)、利用圆水准器粗平仪器调整三角架三条腿的高度，使全站仪圆水准气泡居中。
4)、利用管水准器精平仪器①松开水平制动螺旋，转动仪器，使管水准器平行于某一对角螺旋A、B的连线。
通过旋转角螺旋A、B，使管水准气泡居中。
②将仪器旋转90°，使其垂直于角螺旋A、B的连线。
旋转角螺旋C，使管水准气泡居中。
5)、精确对中与整平通过对光学对点器的观察，轻微松开中心连接螺旋，平移仪器（不可旋转仪器），使仪器精确对准侧站点。
再拧紧中心连接螺旋，再次精平仪器。
重复此项操作到仪器精确整平对中为止。
3、利用激光对点器对中（选配）1)、假设三角架将三角架伸到适当高度，确保三腿等长、打开，并使三角架顶面近似水平，且位于测站点的正上方。
将三角架腿支撑在地面上，使其中一条腿固定。
2)、安置仪器和对点将仪器小心的安置到三角架上，拧紧中心连接螺旋，开机后按星号键，按F4（对点）键，按F1打开激光对点器。
双手握住另外两条未固定的架腿，通过对激光对点器光斑的观察调节该两条腿的位置。
当激光对点器光斑大致对准侧站点时，使三角架三条腿均固定在地面上。
调节全站仪的三个脚螺旋，使激光对点器光斑精确对准侧站点。
3)、利用圆水准器粗平仪器调整三角架三条腿的高度，使全站仪圆水准气泡居中。
4)、利用管水准器精平仪器①松开水平制动螺旋，转动仪器，使管水准器平行于某一对角螺旋A 、B 的连线。
通过旋转角螺旋A 、B ，使管水准气泡居中。
②将仪器旋转90°，使其垂直于角螺旋A 、B 的连线。
旋转角螺旋C ，使管水准气泡居中。
5)、精确对中与整平通过对激光对点器光斑的观察，轻微松开中心连接螺旋，平移仪器（不可旋转仪器），使仪器精确对准侧站点。
再拧紧中心连接螺旋，再次精平仪器。
重复此项操作到仪器精确整平对中为止。
6)、按ESC 键退出，激光对点器自动关闭。
注：如果适用310P 系列全站仪可以开启电子气泡功能可替代上诉方法中的使用管水准气泡进行整平，并可进行启动补偿功能以提高精度。
2.5电池的装卸、信息和充电电池装卸安装电池――把电池放入仪器盖板的电池槽中，用力推电池，使其卡入仪器中。
电池取出――按住电池左右两边的按纽往外拔，取出电池。
电池信息电量充足，可操作使用。
刚出现此信息时，电池尚可使用1小时左右；若不掌握已消耗的时间，则应准备好备用的电池或充电后再使用。
电量已经不多，尽快结束操作，更换电池并充电。
注：①电池工作时间的长短取决于环境条件，如：周围温度、充电时间和充电的次数等，为安全起见，建议提前充电或准备一些充好电的备用电池。
②电池剩余容量显示级别与当前的测量模式有关，在角度测量模式下，电池剩余容量够用，并不能够保证电池在距离测量模式下也能用。
因为距离测量模式耗电高于角度测量模式，当从角度模式转换为距离模式时，由于电池容量不足有时会中止测距并关闭仪器。
电池充电电池充电应用专用充电器，本仪器配用NC-III充电器。
充电时先将充电器接好电源220V，从仪器上取下电池盒，将充电器插头插入电池盒的充电插座。
取下机载电池盒时注意事项：▲每次取下电池盒时，都必须先关掉仪器电源，否则仪器易损坏。
充电时注意事项：▲尽管充电器有过充保护回路，充电结束后仍应将插头从插座中拔出。
▲要在0°～±45°C温度围充电，超出此围可能充电异常。
▲如果充电器与电池已联结好，指示灯却不亮，此时充电器或电池可能损坏，应修理。
存放时注意事项：▲电池完全放电会缩短其使用寿命。
▲为更好地获得电池的最长使用寿命，请保证每月充电一次。
2.6反射棱镜NTS-310B系列全站仪、NTS-310R系列全站仪的棱镜模式下进行测量距离等作业时，须在目标处放置反射棱镜。
反射棱镜有单（叁）棱镜组，可通过基座连接器将棱镜组连接在基座上安置到三脚架上，也可直接安置在对中杆上。
棱镜组由用户根据作业需要自行配置。
南方测绘仪器公司所生产的棱镜组如图所示：2.7基座的装卸拆卸如有需要，三角基座可从仪器(含采用相同基座的反射棱镜基座连接器)上卸下，先用螺丝刀松开基座锁定钮固定螺丝，然后逆时针转动锁定钮约180°，即可使瞄准目标的方法（供参考）①将望远镜对准明亮天空，旋转目镜筒，调焦看清十字丝（逆时针方向旋转目镜筒再慢慢旋进调焦清楚十字丝）；②利用粗瞄准器的三角形标志的顶尖瞄准目标点，照准时眼睛与瞄准器之间应保留有一定距离；③利用望远镜调焦螺旋使目标成像清晰。
当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光度未调好，这将影响观测的精度，应仔细调焦并调节目镜筒消除视差。
2.9打开和关闭电源开机1、确认仪器已经整平2、打开电源开关（键）确认显示窗中有足够的电池电量，当显示“电池电量不足”（电池用完）时，应及时更换电池或对电池进行充电。
***在进行数据采集的过程中，千万不能不关机拔下电池，否则测量数据将会丢失！！2.10字母数字的输入方法本节介绍字母数字的输入，如仪器高，棱镜高，测站点和后视点等，*条目的选择与数字的输入[例1]选择数据采集模式中的待测点棱镜高箭头指示将要输入的条目,按[▲][▼]键上下移动箭头行按[▼] 键将 →移动到镜高条目按[F1]键进入输入菜单1”.”5 ”,回车。
此时仪高=1.5 m ，仪器高输入为1.5m*输入字符[例2]输入数据采集模式中的待测点编码“SOUTH ”1． 按[▲][ ▼]键上下移动箭头行,移到待输入的条目2．按[F1]键进入输入菜单3．按[1]键一次,显示“S”；按[5]键三次,显示“O”；按[1]键三次,显示“U”；按[1]键二次,显示“T”；按[9]键二次,显示“H”；按回车键，输入完成。
三、键盘功能与信息显示3.1操作键按键名称功能ANG 角度测量键进入角度测量模式距离测量键进入距离测量模式坐标测量键进入坐标测量模式(上移键) S.O 坐标放样键进入坐标放样模式(下移键) K1 快捷键1 用户自定义快捷键1(左移键) K2 快捷键2 用户自定义快捷键2(右移键) ESC 退出键返回上一级状态或返回测量模式ENT 回车键对所做操作进行确认M 菜单键进入菜单模式T 转换键测距模式转换星键进入星键模式或直接开启背景光电源开关键电源开关软键（功能键）对应于显示的软键信息F1-F4显示符号：3.2功能键角度测量模式（三个界面菜单）距离测量模式（两个界面菜单）坐标测量模式（三个界面菜单）3.3星键模式NTS-310B 系列：按下星键后出现如下界面：F1 F4F3 F21．对比度调节：通过按[]或[]键，可以调节液晶显示对比度。
