PT100温度传感器的接线方法
阐述pt100的使用方法
阐述pt100的使用方法
PT100是一种常用的温度传感器，广泛应用于工业控制及实验室测量领域。本文将介绍PT100的使用方法。
PT100是一种基于电阻变化的温度传感器。它的工作原理是根据材料在不同温度下的电阻变化来测量温度。PT100的名称中的“PT”代表铂电阻，而“100”表示在0摄氏度时的电阻值为100欧姆。PT100的电阻值随温度的变化呈线性关系，通常在-200摄氏度到850摄氏度的范围内使用。
PT100的使用方法相对简单。首先，我们需要将PT100与测量仪器或控制系统连接起来。PT100的连接通常是通过三根导线或四根导线完成的。其中，三根导线连接方式是将PT100的两个端点与仪器的两个测量端口相连，第三根导线用于接地。而四根导线连接方式则是将PT100的两个端点与仪器的两个测量端口相连，另外两根导线用于补偿电缆的温度影响。
接下来，我们需要设置测量仪器或控制系统的相关参数。根据PT100的特性，我们需要将仪器或系统设置为PT100类型的温度传感器，并选择合适的温度范围。一般来说，仪器或系统会有相应的设置选项，可以根据实际情况进行调整。在设置参数时，我们还需要注意测量精度和响应速度的平衡，以满足实际需求。
当一切准备就绪后，我们可以开始使用PT100进行温度测量或控制。
在测量过程中，我们需要将PT100放置在待测温度的位置，并确保PT100与被测物体充分接触，以保证测量的准确性。同时，我们还需要注意避免外部干扰，例如电磁干扰或机械振动，以确保测量结果的稳定性。
需要注意的是，PT100在使用过程中需要考虑其自身的一些特性。例如，PT100的线性范围是有限的，超出范围的温度将导致测量结果的不准确。此外，PT100还有一些温度漂移和非线性误差，需要在实际应用中进行补偿或校正。对于高精度要求的应用，还需要考虑温度传感器的自身精度和稳定性。
Pt100探头原理解释及接线说明（图文）
Pt100探头原理解释及接线说明（图⽂）Pt100温度传感器接线说明
Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。是⼀种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)
Pt100温度传感器的主要技术参数如下：
测量范围： -200℃～+850℃；允许偏差值△℃： A 级± （0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最⼩置⼊深度：热电阻的最⼩置⼊深度≥200mm；允通电流
≤5ma。另外，pt100="">
PT100 温度传感器三根芯线的接法：
PT100铂电阻传感器有三条引线,可⽤ A、B、C（或⿊、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。
仪表上接传感器的固定端⼦有三个：
A 线接在仪表上接传感器的⼀个固定的端⼦.
B 和
C 接在仪表上的另外两个固定端⼦，B 和 C 线的位置可以互换,但都得接上。如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的 3 线和 4 线接法：是采⽤ 2 线、3 线、4 线，主要由使（选）⽤的⼆次仪表来决定。
⼀般显⽰仪表提供三线接法，PT100 ⼀端出⼀颗线，另⼀端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。⼀般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最⾼，三线也可以，两线最低，具体⽤法要考虑精度要求和成本。
pt100焊接方法
pt100焊接方法
PT100是一种常用的温度传感器，其焊接方法对于确保传感器的准确性和可靠性非常重要。本文将介绍PT100焊接方法的步骤和注意事项。
PT100传感器由三根导线组成，分别为红色、白色和蓝色。焊接前，需要准备好所需的焊接工具，包括焊接铁、锡丝和焊接台。在进行焊接之前，必须确保焊接工具的清洁度和焊接操作的环境整洁。
焊接步骤如下：
1. 首先，将PT100传感器的导线剥开约5毫米，暴露出金属导线。
2. 确保焊接工具已预热至适当温度。一般来说，焊接铁的温度应控制在250°C左右。
3. 使用焊接铁将导线与测温电阻的引脚连接。红色导线连接到1号引脚，白色导线连接到2号引脚，蓝色导线连接到3号引脚。在焊接过程中，应确保导线与引脚之间的接触牢固。
4. 在焊接过程中，应用适量的焊锡涂覆焊接点，以确保导线与引脚之间的连接牢固可靠。焊接完成后，应检查焊点是否均匀、光滑且没有冷焊现象。
5. 焊接完成后，使用绝缘胶带或热缩管将焊接点进行绝缘处理，以保护焊接点免受外部环境的影响。
在进行PT100焊接时，需要注意以下事项：
1. 焊接过程中，应注意控制焊接温度和焊接时间，避免过热导致传感器的性能损坏。
2. 在焊接过程中，应避免使用过量的焊锡，以免产生短路或其他焊接问题。
3. 在焊接之前，应检查传感器的导线是否完好无损，如有损坏应及时更换。
4. 焊接完成后，应进行焊点的可靠性测试，以确保焊接点的连接牢固可靠。
5. 在焊接过程中，应避免将焊接铁直接接触传感器的敏感部分，以免对传感器产生损害。
总结一下，PT100焊接方法的关键在于控制好焊接温度和焊接时间，保证焊接点的牢固可靠。在进行焊接之前，需要准备好焊接工具，并确保操作环境整洁。焊接完成后，应进行焊点的可靠性测试，并对焊接点进行绝缘处理。通过正确的焊接方法，可以确保PT100传感器的准确性和可靠性，提高其在温度测量中的应用价值。
热电阻pt100三线制接法
热电阻pt100三线制接法
热电阻PT100是一种常用的温度传感器，它能够将温度转换为电阻值。而PT100的三线制接法是一种常见的连接方式，能够有效地提高测量精度和抗干扰能力。
在PT100三线制接法中，有三根导线分别连接到PT100传感器的三个端口上。其中两根导线被用作电源线，另外一根导线则用作信号线。这种接法相比于常见的两线制接法，能够消除导线电阻对测量结果的影响，提高了测量的准确性。
在实际应用中，PT100三线制接法常用于长距离传输和抗干扰要求较高的场合。由于导线电阻对测量结果的影响被消除，可以更准确地测量温度。同时，通过增加一根导线，可以降低因外界干扰而引起的误差，提高了测量的稳定性和可靠性。
在进行PT100三线制接法的连接时，需要注意以下几点：
1. 确保导线的连接正确无误。其中，两根电源线需要连接到电源，信号线则连接到测量仪器或控制系统。
2. 导线的选择要合适。一般情况下，导线的截面积越大，电阻越小，对测量结果的影响就越小。因此，建议选择截面积较大的导线。
3. 导线的长度要适中。导线的长度过长会增加电阻，从而影响测量精度；而长度过短则可能影响测量的范围。因此，在选择导线长度
时，需要根据具体情况进行合理搭配。
4. PT100的接线盒要密封良好。接线盒的密封性能对于保护导线和传感器非常重要，能够防止水分、灰尘等进入，避免损坏传感器或导线。
PT100三线制接法是一种提高测量精度和抗干扰能力的方法。通过正确连接导线，可以消除导线电阻对测量结果的影响，提高测量的准确性和稳定性。在实际应用中，我们应当根据具体需求选择合适的导线和长度，并确保接线盒的密封性能良好。这样才能更好地利用PT100三线制接法进行温度测量，满足工业生产和科学实验的需求。
三线制pt100接线原理
三线制pt100接线原理
三线制PT100接线原理
概述
PT100是一种常用的温度传感器，通常用于测量工业过程中的温度变化。PT100的工作原理基于铂电阻的温度特性，通过测量电阻值的变化来确定温度的变化。而三线制PT100则是一种改进的接线方式，相比于两线制PT100，三线制PT100可以有效地补偿电缆电阻带来的误差，提高测量的准确性。
三线制PT100的接线原理是将PT100传感器的两个电阻引线分别接入到测量仪表的两个输入端，同时引出一个相同电阻的第三根电缆。这样，当电流通过PT100和引出的电缆时，电阻引线上的电阻值会产生一个压降，通常称为电阻线压降。这个压降会对测量结果产生影响，特别是在长距离传输时。为了消除这个误差，第三根电缆被引出，通过在测量仪表中进行电阻补偿，来抵消电阻线压降带来的影响。
三线制PT100的接线方式通常采用如下图所示的形式：
```
+---------+
+-----| PT100 |-----+
| +---------+ |
| |
| +---------+ |
+-----| 电缆 |-----+
+---------+
```
在这种接线方式下，测量仪表通过测量第三根电缆的电阻值，并结合PT100的电阻值，就可以准确地计算出温度的变化。因为引出的第三根电缆与PT100的电阻线路是相同的，其电阻值随温度变化而变化，所以可以通过测量电缆的电阻值来推导出PT100的电阻值。进而，通过查表或计算公式，可以得到相应的温度值。
优势
相比于两线制PT100，三线制PT100的接线方式具有以下优势：
PT100温度传感器三线制ok
PT100 温度传感器三线制 OK
引言
PT100 温度传感器是一种常用的温度探测器，它能够将环境温度转化成电阻值
来进行温度检测。在 PT100 传感器中，使用电流对电阻进行测量，这时就需要采
用三线制 PT100 传感器。本文将介绍 PT100 温度传感器的三线制原理、读取电路
设计和电路接线方式。
原理
PT100 温度传感器是通过利用铂金属导线的电阻随温度变化而变化，来检测环
境温度的。在欧洲，经常使用 PT100 温度传感器来测量温度的各种物理参数，比
如流量、气压、温度等等。
PT100 传感器是一个三端口组成的设备，其中一个端口为 PT100 的接地。我们可以将 PT100 传感器接入一个恒流源电路中，在这个恒流源电路中通过对传感器
的旁路电路测量电压来确定 PT100 传感器的阻值以及环境温度。通常，我们都使
用恒流源电路来驱动 PT100 传感器。
三线制 PT100 温度传感器电路设计
三线制 PT100 温度传感器需要使用恒流和电压测量电路来完成温度测量。为了进行测量，我们需要引入一个参考电阻器。参考电阻器通常是一个稳定的、已知阻值的电阻器。它需要与 PT100 温度传感器并联使用，以便测量 PT100 传感器的阻值。
我们可以通过使用电容器、运放和稳压器来设计三线制 PT100 温度传感器电路。电容器和稳压器可以消除电压的抖动，使电路更加稳定。运放可以放大电压信号，并将电压信号转换成数字信号。这里有一个常用的 PT100 温度传感器三线制电路
设计：
PT100温度传感器三线制电路设计
PT100温度传感器三线制电路设计
PT100接线原理
测温原理
热电阻（如Pt100)是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。
温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值(电压/ 电流）,再将电阻值转换成温度值，从而实现温度测量.
热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。
二线制
如图1。变送器通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2。
计算得Rt：
由于连接导线的电阻RL1、RL2无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。如在100℃时Pt100热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。
三线制
是实际应用中最常见的接法。如图2，增加一根导线用以补偿连接导线的电阻引起的测量误差。三线制要求三根导线的材质、线径、长度一致且工作温度相同，使三根导线的电阻值相同,即
RL1=RL2=RL3.通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2、V3.导线L3接入高输入阻抗电路，IL3=0。
热电阻的阻值Rt:
由此可得三线制接法可补偿连接导线的电阻引起的测量误差。
四线制
是热电阻测温理想的接线方式。如图3，通过导线L1、L2给热电阻施加激励电流I,测得电势V3、V4。导线L3、L4接入高输入阻抗电路，IL3=0,IL4=0,因此V4—V3等于热电阻两端电压。
热电阻的电阻值：
由此可得,四线制测量方式不受连接导线的电阻的影响
PT100温度传感器的接线方法
尺寸图： 选型图：
接线图：
特性指标
●测温范 围:
-200-400℃
●探头直 径:
Φ5mm
●安装方 式:
活动螺丝固定
●引线长 度:
一般 2 米，可订制长度（专用引线）
●接线方 式:
接线叉
●传感器 件:
PT（铂）
●探头长 度:
5cm/10cm/15cm/20cm
●电阻变 化:
0.3851Ω/℃
●螺丝规 格:
M8*1.0
●引线接 法:
装配热电阻
应用
特点
通常和显示仪表、记录仪表、电子计算机等配套使用。 直接测量各种生产过程中的-200℃~500℃范围内液体、蒸 汽和气体介质以及固体表面测温。
1.压簧式感温元件，抗振性能好； 2.毋须补偿导线，节省费用； 3.测量精度高; 4.机械强度高，耐压性能好; 5.进口薄膜电阻元件，性能可靠稳定;
电阻，四线精确度最高，三线也可以，两线最低，具体用
ห้องสมุดไป่ตู้
法要考虑精度要求和成本
PT100 温度传感器
产品特征 1、不锈钢套管封装，经久耐用 2、活动螺丝固定，使用方便 3、按照国际 IEC751 国际标准制造，即插即用 4、多种探头尺寸可选、适应面广 5、高精度、高稳定、高灵敏 6、外形小巧，经济实用
产品货期：现货供应，特大批量请提前通知。
三线制pt100接线原理
三线制pt100接线原理
三线制PT100接线原理
PT100是一种常见的温度传感器，广泛应用于工业自动化领域。它的接线方式有多种，其中最常见的是三线制接线方式。本文将详细介绍三线制PT100的接线原理及其工作原理。
一、三线制PT100的接线原理
三线制PT100的接线原理是基于电压补偿的原理。它由一个测量电阻和两个补偿电阻组成。其中测量电阻为PT100，根据温度变化而变化；两个补偿电阻分别为R1和R2，其电阻值与测量电阻的变化成反比。
三线制PT100的接线方式如下：
1. 将PT100的两个引脚分别接到电源的正负极上，形成一个电路。
2. 将R1和R2的一个引脚接到电源的负极上，另一个引脚接到PT100的一端。
3. 将R1和R2的另一个引脚分别接到一个多用途模拟开关上，该开关有两个输出端A和B。
4. 将PT100的另一端接到多用途模拟开关的输入端。
在此接线方式下，当温度变化时，PT100的电阻值会发生变化。由于R1和R2与PT100成反比关系，所以它们的电阻值会相应变化。
多用途模拟开关会根据R1和R2的电阻值的变化来调整输出端A 和B之间的电压差，从而实现对温度的测量。
二、三线制PT100的工作原理
三线制PT100的工作原理基于电阻的温度特性。PT100是一种铂电阻，它的电阻值会随着温度的变化而变化。具体而言，当温度升高时，PT100的电阻值也会升高；当温度降低时，PT100的电阻值也会降低。
根据铂电阻的温度特性，制造商会为PT100设置一个标准电阻-温度关系表。该表将不同温度下PT100的电阻值进行了精确的测量和记录。在实际应用中，我们可以通过查表或使用特定的算法来将PT100的电阻值转换为相应的温度值。
PT100接线原理
测温原理
热电阻(如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。
温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值(电压/ 电流），再将电阻值转换成温度值，从而实现温度测量。
热电阻和温度变送器之间有三种接线方式:二线制、三线制、四线制.
二线制
如图1。变送器通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2。
计算得Rt：
由于连接导线的电阻RL1、RL2无法测得而被计入到热电阻的电阻值中,使测量结果产生附加误差.如在100℃时Pt100热电阻的热电阻率为0。379Ω/℃，这时若导线的电阻值为2Ω,则会引起的测量误差为5。3 ℃.
三线制
是实际应用中最常见的接法。如图2,增加一根导线用以补偿连接导线的电阻引起的测量误差.三线制要求三根导线的材质、线径、长度一致且工作温度相同，使三根导线的电阻值相同，即
RL1=RL2=RL3。通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2、V3。导线L3接入高输入阻抗电路，IL3=0。
热电阻的阻值Rt：
由此可得三线制接法可补偿连接导线的电阻引起的测量误差.
四线制
是热电阻测温理想的接线方式。如图3,通过导线L1、L2给热电阻施加激励电流I，测得电势V3、V4。导线L3、L4接入高输入阻抗电路，IL3=0，IL4=0,因此V4—V3等于热电阻两端电压。
热电阻的电阻值:
由此可得，四线制测量方式不受连接导线的电阻的影响
Pt100温度传感器详解
Pt100就是说它的阻值在0度时为100欧姆，PT100温度传感器。是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)
Pt100温度传感器的主要技术参数如下：
测量范围：-200℃～+850℃；允许偏差值△℃：A级±（0.15＋0.002│t│），B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
PT100温度传感器三根芯线的接法：
PT100铂电阻传感器有三条引线,可用A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别。
仪表上接传感器的固定端子有三个：
A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子，B和C线的位置可以互换,但都得接上。如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般PLC为四线，每端出两颗线，两颗接PLC输出恒流源，PLC通过另两颗测量PT100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
pt100测温方案
PT100测温方案
引言
PT100是一种常用的温度传感器，通过测量电阻的变化来实时监测环境温度。本文档旨在介绍PT100测温方案的基本原理、工作原理和应用场景。
背景
随着现代工业的发展和对温度精度要求的提高，传统的温度测量方法已经不能满足需求。PT100作为一种非常精准、稳定可靠的温度传感器，被广泛应用于工
业控制、环境监测、医学设备等领域。
PT100测温原理
PT100是基于铂电阻温度传感器的一种类型，其工作原理基于铂电阻随温度
变化而改变的特性。PT100的电阻值随温度线性变化，当温度升高时，电阻值也
随之增加。
PT100采用的电阻材料主要是铂金（Pt），因为铂金具有较低的温度系数和较高的抗腐蚀性能。一般情况下，PT100电阻值在0℃时为100Ω，随着温度的升高，其电阻值也会相应增大。
PT100测温方案
电路连接
PT100温度传感器通常使用三线制进行连接。三线制是为了消除线路电阻对
测量精度的影响。具体的电路连接如下:
•一条线连接传感器的一个端口
•另一条线连接传感器的另一个端口
•第三条线是连接传感器的中间点和测量设备的接地点
温度测量原理
PT100测温方案基于电流-电压转换原理。在PT100传感器两端施加一个恒定
电流，测量传感器两端的电压，通过电阻和电压的关系计算出温度值。
为了减小线路电阻对测量结果的影响，通常使用差分放大器进行信号放大和抗干扰。该放大器可以消除线路中的噪声并提高测量精度。
温度标定
为了保证温度测量的准确性，通常需要进行温度标定，即将电阻值与温度之间的关系建立一个准确的转换函数。标定时可使用标准温度源和精确的测量设备，将不同温度下的电阻值与实际温度相对应。
温度传感器pt100型号怎样接线【附图】
Pt100 就是说它的阻值在0 度时为100 欧姆，PT100 温度传感器。是一种以铂(Pt) 作成的电阻式温度传感器，属于正电阻系数, 其电阻和温度变化的关系式如下：R=Ro(1+αT)。
一、Pt100 温度传感器的主要技术参数如下：
测量范围：-200 ℃～+850℃；
允许偏差值△℃：A 级±（0.15 ＋0.002 │t │），B 级±（0.30 ＋0.005 │t │）；热响应时间<>最小置入深度：热电阻的最小置入深度≥200mm；
允通电流≤5mA。另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
二、PT100 温度传感器三根芯线的接法
PT100 铂电阻传感器有三条引线, 可用A 、B、C（或黑、红、黄）来代表三根线, 三根线之间有如下规律：A 与B 或C 之间的阻值常温下在110 欧左右,B 与C 之间为0 欧,B 与C在内部是直通的, 原则上B 与C 没什么区别.仪表上接传感器的固定端子有三个：
A 线接在仪表上接传感器的一个固定的端子.
B 和
C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换, 但都得接上，。如果中间接有加长线, 三条导线的规格和长度要相同。热电阻的3 线和4 线接法：是采用2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般PLC 为四线，每端出两颗线，两颗接PLC 输出恒流源，PLC 通过另两颗测量PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
PT100温度传感器的接线方法
PT100温度传感器的接线方法
PT100温度传感器是一种广泛应用于工业领域的传感器，它的原理是利用铂电阻通过
温度变化而产生的电阻变化来测量温度。因此，PT100温度传感器的接线方法非常重要，
它直接影响到传感器的测量精度和稳定性。
PT100温度传感器的基本接线方法是将传感器的三根导线分别接到电桥的三个端口上，其中两根导线接到电桥的两个相邻端口，称为“线性导线”，第三根导线则单独接到电桥
的另外一个端口上，称为“温度导线”。具体接线图如下：
[图片]
其中，R1和R2分别为两个相邻端口所连接的电阻，R3为温度导线所连接的电阻，V
为电桥的电压，U为电桥的输出电压。
二、四线制和三线制接线方法的区别
根据PT100温度传感器的导线数量不同，接线方法也可以分为四线制和三线制两种。
1.四线制接线方法
由于这种接线方法可以排除线性导线的电阻影响，因此测量精度更高，但实际应用中
因为需要四根导线，安装和维护成本较高，因此较少应用。
三、温度传感器的热敏电阻特性曲线
其中，横坐标表示温度，纵坐标表示电阻值。由于温度和电阻成反比例关系，因此随
着温度的升高，电阻值会不断降低。在-200℃~850℃范围内，PT100温度传感器的电阻值
与温度成非常密切的对应关系，可以通过测量PT100温度传感器的电阻值来推算出温度
值。
由于其高测量精度和稳定性，PT100温度传感器广泛应用于以下领域：
1.工业生产
2.制造业
3.食品和饮料生产
4.热力学实验室
5.医疗器械
总之，PT100温度传感器在工业领域有着非常重要的地位，相信在未来的发展中，PT100温度传感器将会进一步提高其测量精度和稳定性，并应用在更多的领域中。

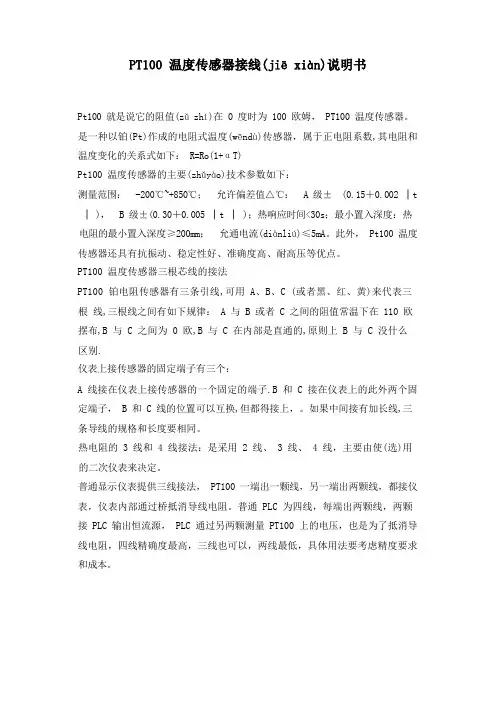

PT100探头原理解释及接线说明
PT100温度传感器接线说明书
Pt100就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器。是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)
Pt100 温度传感器的主要技术参数如下：
测量范围： -200℃～+850℃；允许偏差值△℃： A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
PT100 温度传感器三根芯线的接法
PT100 铂电阻传感器有三条引线,可用 A、B、C（或黑、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别.
仪表上接传感器的固定端子有三个：
A 线接在仪表上接传感器的一个固定的端子.
B 和
C 接在仪表上的另外两个固定端子，B 和C 线的位置可以互换,但都得接上，。如果中间接有加长线,三条导线的规格和长度要相同。热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
pt100热电阻使用方法
pt100热电阻使用方法
简介：热电阻是利用物质在温度变化时，其电阻随着发生变化，当阻值发生变化时，工作仪表显示出阻值所对应的温度值。Pt100热电阻，是一种以铂(Pt)做成的电阻式温度传感器。本文介绍了Pt100热电阻的安装，接线，及常见故障处理。
1、热电阻的安装方式
管道上热电阻的安装有4种形式：垂直管道安装形式、倾斜管道安装形式、弯曲管道安装形式、法兰安装形式。
2、热电阻的接线
热电阻有三条引线,颜色为红、绿、绿。红线与任一绿线之间的阻值常温下在 110 欧左右,两根绿线之间的阻值为0欧,两根绿线在内部是直通的,原则上没什么区别。

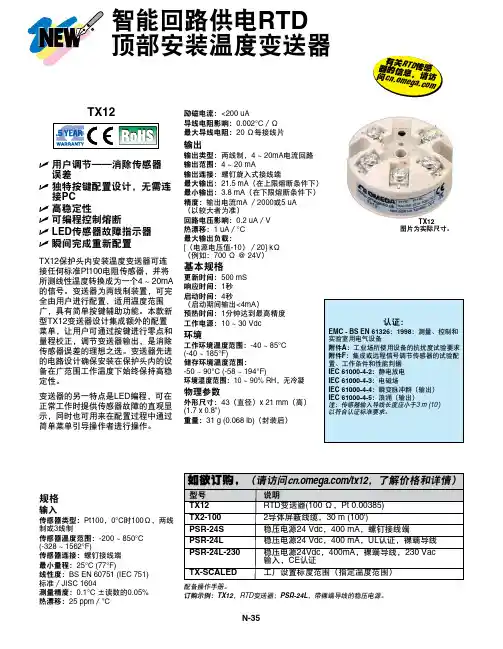

红线接在温度变送器3端子，绿线分别接在4,5端子。两根白线的位置可以互换,但为保证精度，都要接上。5、6端子分别接24V直流的24V-与24V+，并传送4-20mA 电流给显示仪表。
3、常见故障
1,数显仪表显示值比实际值偏低或示值不稳定。
检查热电阻接线端子处是否有金属屑、灰尘、水或热电阻短路。
2，数显仪表显示值无限大。
检查热电阻是否断路
3，数显仪表显示下限值。
检查热电阻是否短路或接线是否正确。
4、热电阻故障应急处置
两根绿线断路，则更换新的热电阻。为了缩短故障处理时间，若红线与其中一根绿线有正常的电阻信号，可临时在温变器处连接两根封线，连接2根本该导通的端子上，临时以两线制代替三线制接法，待不影响生产的间歇时间再更换热电阻。附：
热电阻根据阻值粗算温度方法：PT100热电阻，即阻值100欧姆时，对应温度为0℃。温度每上升10℃，阻值增加4欧姆。这个很实用，建议掌握该粗算法。
