条形码知识及常用条形码介绍

四色印前工序：
文字稿 原稿 圖片Biblioteka Baidu 線條
錄入電腦 平面構圖設計製 作 光電掃描 出菲林 曬版 洗版 打樣
出菲林 菲林都是黑色的，菲林的邊角一般有一個英文 菲林膠片的符號，是菲林的編號，標明該菲林是C、M、Y、K中 的哪一張，是cmyk的其中一個（或專色號），表示這張菲林是什麼色輸出的 展示：
曬版
1〃高密度編碼，資訊容量大〆可容納多達1850個大寫字母或2710個數字或1108個位元組，或500多個漢 字，比普通條碼資訊容量約高幾十倍。 2〃編碼範圍廣〆該條碼可以把圖片、聲音、文字、簽字、指紋等可以數位化的資訊進行編碼，用條碼 表示出來々可以表示多種語言文字々可表示圖像數據。
3〃容錯能力強，具有糾錯功能〆這使得二維條碼因穿孔、汙損等引起局部損壞時，照樣可以正確得到

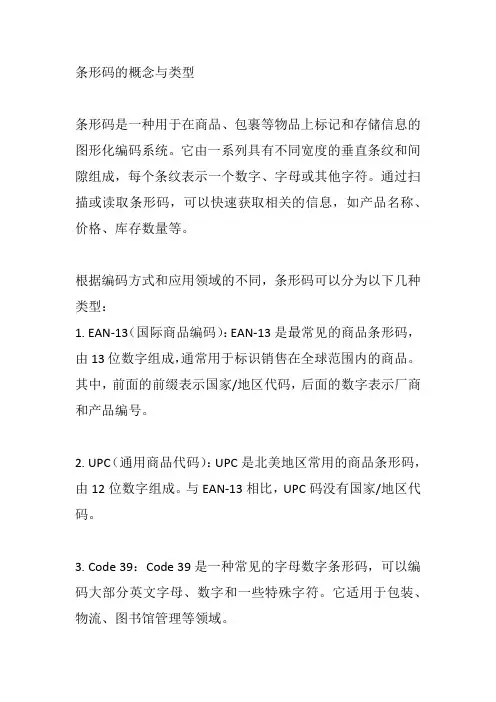

條碼知識及常用條碼介紹
條碼是將寬度不等的多個黑條和空白，按照一定的編碼規 則排列的條,空符號，以表示一定的字元,數字及符號組成的資 訊。常見的條碼是由黑條（簡稱條）和白條（簡稱空）排成的
平行線圖案。 條碼字元〆表示一個字元的若干條和空。 條〆條碼中對光的反射率低的部分，一般為黑色。 空〆條碼中對光的反射率高的部分，一般為白色。 空白區域〆為保證條碼正常識讀而在條碼兩端保留的與空同色 的區域 起始符〆位於條碼起啟位置，表示條碼開始的一個特殊的條碼 字元。 終止符〆位於條碼終止位置，表示條碼結束的一個特殊的條碼 字元。 條碼分為一維碼和二維碼兩種。
EAN－13通用商品條碼一般由首碼部分、製造廠商代碼、商品代碼和校驗碼組成。商品條 形碼中的首碼碼是用來標識國家或地區的代碼，賦碼權在國際物品編碼協會，每個國家及地 區所使用的代碼都不同。 如00-09代表美國、加拿大。45、49代表日本。690、691、692、693、694和695代表中國大
陸，471代表我國臺灣地區，489代表香港特區。
過圖象輸入設備或光電掃描設備自動識讀以實現資訊自動處理〆它具有條碼技術的一些共性〆每種碼制有
其特定的字元集々每個字元佔有一定的寬度々具有一定的校驗功能等。二維條碼能夠在橫向和縱向兩個 方位同時表達資訊，因此能在很小的面積內表達大量的資訊。二維條碼可以分為堆疊式/行排式二維條碼和 矩陣式二維條碼。
二維條碼具備以下特點〆
上機印刷
上機前要對ps版進行檢查
1. 印版外觀品質檢查 是指印刷版外在的性能狀態, 基本要求是版面平整、乾淨, 擦膠均勻,無破損、無折痕、無劃痕、無髒物和墨點等。 2. 版式規格的檢查 應對印版版面尺寸、圖文尺寸、咬口尺寸、折頁尺寸、折 頁關係等做檢查。做到版面尺寸誤差小於0.3mm, 套色版一定要 做到圖文端正, 不歪斜。 3. 圖文內容的檢查 4. 網點品質的檢查
EAN-13商品條碼是表示EAN/UCC-13商品標識代碼的條碼符號，由左側空白區、起始符、左側數據符、
中間分隔符號、右側數據符、校驗符、終止符、右側空白區及供人識別字元組成。 代碼的前3位是國家代 碼，中間4位是生產商代碼，後5位是產品代碼，最後一位是自動生成的校驗碼。比
【UPC碼】 UPC碼是美國統一代碼委員會制定的一種商品用條碼，其特性是一種長度固定、連續性的條
2.
矩陣式二維條碼(2D Matrix Code)矩陣式二條碼是一種由中心點到與中心點固定距離的多邊形單元所組成的圖形， 用來表示資料及其他與符號相關功能。
二維條碼結構 每一個二維碼是由3~90橫列堆疊而成，而為了掃瞄方便，其四周皆有靜空區，靜空區分為水準靜空區 與垂直靜空區，至少應為0.020寸，如下圖所示〆
印刷工藝
後期製作
裝訂
燙金工藝 UV工藝 起凸/壓凹 啤 壓紋 植絨 金聰 YO 沖形 滾金邊 覆膜 打孔 騎馬釘 膠裝 鎖線裝 環釘 精裝對裱
條碼掃瞄器的分類
〄 一般對條碼掃瞄器的分類如下圖所示，共可分為四類〆(1) 手持雷射條碼掃瞄器(Hand-Held Laser Bar Code Reader)，(2) 固 定式雷射條碼掃瞄器(Fixed Laser Bar Code Reader)，(3) CCD條碼掃瞄器(Charge Coupled Device Bar Code Reader)，(4) 光筆 條碼掃瞄器(WAND或稱Light Pen)。若依掃瞄方式分類，則有「單點式」、「線型」與「面型」等三種。 條碼掃瞄器可分為二個獨立之部份〆輸入元件(Input Device)及解碼器(Decoder)。二者可一體成型，也可以電線連接，或 利用紅外線以無線方式輸送資料。
條碼的發展歷史
條碼最早出現在40年代，但得到實際應用和發展還是在70年代左右。早在 40年代，美國喬〄伍德蘭德(Joe Wood Land)和伯 尼〄西爾沃(Berny Silver)兩位工程師就開始研究用代碼表示食品項目及相應的自動識別設備，於1949年獲得了美國專利。這 種代碼的圖案如下圖:
該圖案很像微型射箭靶，被叫做“公牛眼”代碼。靶式的同心圓是由圓條和空繪成圓環形。在原理上“公牛眼 ”代碼與後 來的條碼很相近，遺憾的是當時的工藝和商品經濟還沒有能力印製出這種碼。 1970年，美國超級市場AdHoc委員會制定了通用商品代碼—UPC條碼（Universal Production Code）。UPC碼是美國統一代碼委 員會制定的一種商品用條碼，主要用於美國和加拿大地區，其特性是一種長度固定、連續性的條碼，由於其應用範圍廣 泛，故又被稱萬用條碼。UPC碼僅可用來表示數字，故其字碼集為數字0~9。 次年，歐洲共同體在UPC-A碼基礎上制定出歐洲物品編碼EAN-13和EAN-8碼，簽署了“歐洲物品編碼”協議備忘錄，並正 式成立了歐洲物品編碼協會（簡稱EAN）。到了1981年由於EAN已經發展成為一個國際性組織，故改名為“國際物品編碼 協會”，簡稱IAN。 但由於歷史原因和習慣，至今仍稱為EAN。（後改為EAN-international）
展示：
洗版： 展示：
洗版就是指用水、膠液、潤版液和汽油等材料塗抹或擦洗版面。洗版的作用是為了保護印版，版面去髒，提 高圖文的清晰度。
打樣
是指在和印刷條件基本相同的情況下，（如紙張、油墨、印刷方式等），把用原版曬制好的印版，安裝在打樣 機上，進行印刷，得到樣張
展示：
調色 展示：
因為紙張的選擇，吸墨性的不同，造成印出的顏色與期望的效果有偏差，所以，採用不同的紙張印同一 種效果，需要的顏色是略有不同的，這就需要人工來調色
产业部门 XSXXXXX XXXXXCX 仓库批发 SXXXXX XXXXXCXX 商品短码 XXXXXX
二维条码的由来及用途
條碼技術最早產生在20世紀二十年代，誕生於Westinghouse的實驗室裏。一位叫JohnKermode的發明家想
到對郵政單據實現自動分檢，他的想法是在信封上做條碼標記，條碼中的資訊是收信人的地址，就象今天 的郵遞區號。 二維條碼（2-dimensionalbarcode）是用某種特定的幾何圖形按一定規律在平面（二維方向上）分佈 的黑白相間的圖形記錄數據符號資訊的々使用若干個與二進位相對應的幾何形體來表示文字數值資訊，通
識讀，損毀面積達50％仍可恢復資訊。 4〃解碼可靠性高〆它比普通條碼解碼錯誤率百萬分之二要低得多，誤碼率不超過千萬分之一。 5〃可引入加密措施〆保密性、防偽性好。 6〃成本低，易製作，持久耐用。
7.條碼符號形狀、尺寸大小比例可變 8.二維條碼可以使用鐳射或CCD閱讀器識讀。 把文字等資訊轉化為二維碼圖形的過程叫做編碼。 把二維碼圖形還原成文字等資訊的過程叫做解碼。 二維條碼的基本概念 二維條碼術語定義 1. 堆疊式二維條碼(2D Stacked Code)堆疊式二維條碼是一種多層符號(Multi-Row Symbology)，通常是將一維條碼的高度截短再層疊起來表示資料。
一維碼比較常用，如日常商品外包裝上的條碼就是一維碼。它 的資訊存儲量小，僅能存儲一個代號，使用時通過這個代號調 取電腦網絡中的數據。二維碼是近幾年發展起來的，它能在有 限的空間記憶體儲更多的資訊，包括文字、圖象、指紋、簽名 等，並可脫離電腦使用。 條碼可以標出物品的生產國、製造廠家、商品名稱、生產 日期、圖書分類號、郵件起止地點、類別、日期等許多資訊， 因而在商品流通、圖書管理、郵政管理、銀行系統等許多領域 都得到了廣泛的應用。目前全世界一維條碼的種類達225種左 右。
其中每一層都包括下列五個部份〆 1. 起始碼。 2. 左標區〆在起始碼後面，為一指示符號字元。 3. 資料區〆可容納1~30個資料字元。 4. 右標區: 在資料區的後面，為一指示符號字元。 5. 結束碼〆在橫列之最右邊。 除了起始碼和結束碼外，左標區、資料區和右標區的組成字元皆可稱為字碼 (Codeword)，每一個字碼由1 個模組(Modules)所構成，每一個字碼又可分成4線條(或黑線)及4空白(或白線)，每個線條至多不能超過6個 模組寬。每個417碼因資料大小不同，其行數及每行的資料模組數與字碼數都可以從1至30不等。字碼的組 成如下圖所示〆
商品條碼印刷設備： 按觸式印刷 熱轉印式 針式 滾筒式 非接觸式印刷 熱傳導式 鐳射式（鐳射列印式/鐳射光該式） 噴墨式 靜電式 1.熱轉印就是把一張圖案轉印到承印物上,只不過熱轉印意思就是使用高溫圖案牢固印在承印物上. 2.針式印表機也稱撞擊式印表機，其基本工作原理類似於我們用複寫紙複寫資料一樣。針式印表機中的列印頭是由多支金 屬撞針組成，撞針排列成一直行，列印頭在紙張和色帶之上行走。當指定的撞針到達某個位置時，便會彈射出來，在色帶 上打擊一下，讓色素印在紙上做成其中一個色點，配合多個撞針的排列樣式，便能在紙上砌成文字或圖畫。如果是彩色的 針式印表機，色帶還會分成四道色，列印頭下帶動色帶的位置還會上下移動，將所需的顏色對正在列印頭之下。 3.滾筒式的就是印表機的打印紙要從印表機上方插入，並在列印的過程中卷繞在一個圓柱型的滾筒上，被列印針打擊進行打 印。
製造廠商代碼的賦權在各個國家或地區的物品編碼組織，我國由國家物品編碼中心賦予製造廠商代碼。 商品代碼是用來標識商品的代碼，賦碼權由產品生產企業自己行使，生產企業按照規定條件自己決定在自 己的何種商品上使用哪些阿拉伯數字為商品條碼。商品條碼最後用1位校驗碼來校驗商品條碼中 左起第l－12數字代碼的正確性。
曬版即曝光，曬版即是將載有圖文的膠片、硫酸紙和其他有較高透明度的載體上的圖文，通過曝光將圖文影印 到塗有感光物的網版、PS版、樹脂版等材料上的工作。在網版、PS版、樹脂版表面塗上一層感光膜後烘乾， 將有圖像的膠片覆蓋在上面，通過強光照射膠片，膠片上的圖像被曝光影印到版材上的感光膜上，這個曝光影 印的過程俗稱曬版。 完成曬版工作的設備稱為曬版機。 PS版：它是印刷用的鋁版，具體的說就是在PS版上曬菲林！
碼，主要用於美國和加拿大地區，我們在美國進口的商品上可以看到。如圖所示〆 UPC-A的結構與編碼方式如圖所示〆
UPC-A碼
UPC-E碼
版本
UPC-A
应用对 象
格式
通用商品 SXXXXX XXXXXC
UPC-B
UPC-C UPC-D UPC-E 注：S－系统码 码 X－资料码 C－检查
医药卫生 SXXXXX XXXXXC
EAN-8碼
一個完整的條碼的組成次序依次為〆靜區（前）、起始符、數據符、（中間分割符，主要用於EAN碼）、(校驗符）、終止 符、靜區（後），如圖〆
靜區，指條碼左右兩端外側與空的反射率相同的限定區域，它能使閱讀器進入準備閱讀的狀態，當兩個條
碼相距距離較近時，靜區則有助於對它們加以區分，靜區的寬度通常應不小於6mm（或10倍模組寬度）。 起始/終止符，指位於條碼開始和結束的若干條與空，標誌條碼的開始和結束，同時提供了碼制識別資訊和 閱讀方向的資訊。
•
一維碼圖示：
•
二維碼圖示：
常用條碼簡介 一維條碼: 【EAN碼】EAN碼是國際物品編碼協會制定的一種商品用條碼，通用於全世界。EAN碼符號有標準版 （EAN-13）和縮短版（EAN-8）兩種，我國的通用商品條碼與其等效，日常購買的商品包裝上所印的條碼 一般就是EAN碼 如圖所示〆
EAN-13碼 一維條碼結構:
