2016年高考物理试题分类汇编 专题J：电路
2016-2018年物理高考真题试题分类汇编：电学实验(精编+解析版)
2016-2018年物理高考真题试题分类汇编电学实验试题部分1．【2018·全国I卷】某实验小组利用如图（a）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻R T，其标称值（25℃时的阻值）为900.0 Ω：电源E（6V，内阻可忽略）：电压表（量程150 mV）：定值电阻R0（阻值20.0Ω），滑动变阻器R1（最大阻值为1 000 Ω）：电阻箱R2（阻值范围0-999.9 Ω）：单刀开关S1，单刀双掷开关S2。
实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。
回答下列问题：（1）在闭合S1前，图（a）中R1的滑片应移动到_____填“a”或“b”）端；（2）在图（b）的坐标纸上补齐数据表中所给数据点，并做出R2-t曲线：___________（3）由图（b）可得到R1，在25℃-80°C范围内的温度特性，当t=44.0℃时，可得R1=____Ω；（4）将R t握于手心，手心温度下R2的相应读数如图（c）所示，该读数为____Ω，则手心温度为______℃。
2．【2018·全国II卷】某同学组装一个多用电表。
可用的器材有：微安表头（量程阻；电阻箱R1（阻值范围；电阻箱R2（阻值范围999.9；导线若干。
要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表。
组装好的多用电表有电流1mA和电压3 V两挡。
回答下列问题：（1）在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱___________。
2016年全国卷各省市高考理综物理试题汇总(含解析)
2016全国各省市高考物理试题汇编2016年高考（新课标卷II）理科综合物理部分解析.................................... 2016年普通高等学校招生全国统一考试.............................................. 2016年普通高等学校招生全国统一考试（北京）...................................... 2016年普通高等学校招生全国统一试卷（天津卷）.................................... 2016年普通高等学校招生统一考试（浙江省）........................................ 2016年普通高等学校招生全国统一考试（江苏卷）....................................2016年普通高等学校招生全国统一考试（新课标I 卷）理科综合（物理部分）二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14~17题只有一项符合题目要求，第18~21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分。
有选错的得0分。
1、一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。
若将云母介质移出，则电容器（） A. 极板上的电荷量变大，极板间电场强度变大 B. 极板上的电荷量变小，极板间电场强度变大 C. 极板上的电荷量变大，极板间电场强度不变 D. 极板上的电荷量变小，极板间电场强度不变 【答案】D【解析】由4πr SC kdε=可知，当云母介质抽出时，r ε变小，电容器的电容C 变小；因为电容器接在恒压直流电源上，故U 不变，根据Q CU =可知，当C 减小时，Q 减小。
再由UE d=，由于U 与d 都不变，故电场强度E 不变，答案为D【考点】电容器的基本计算2、现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。
物理试卷分类汇编物理部分电路欧姆定律(及答案)及解析
物理试卷分类汇编物理部分电路欧姆定律(及答案)及解析一、高考物理精讲专题部分电路欧姆定律1．恒定电流电路内各处电荷的分布是稳定的，任何位置的电荷都不可能越来越多或越来越少，此时导内的电场的分布和静电场的性质是一样的，电路内的电荷、电场的分布都不随时间改变，电流恒定.（1）a. 写出图中经△t 时间通过0、1、2，3的电量0q ∆、1q ∆、2q ∆、3q ∆满足的关系，并推导并联电路中干路电流0I 和各支路电流1I 、2I 、3I 之间的关系；b. 研究将一定量电荷△q 通过如图不同支路时电场力做功1W ∆、2W ∆、3W ∆的关系并说明理由；由此进一步推导并联电路中各支路两端电压U 1、U 2、U 3之间的关系；c. 推导图中并联电路等效电阻R 和各支路电阻R 1、R 2、R 3的关系.（2）定义电流密度j 的大小为通过导体横截面电流强度I 与导体横截面S 的比值，设导体的电阻率为ρ，导体内的电场强度为E ，请推导电流密度j 的大小和电场强度E 的大小之间满足的关系式.【答案】(1)a.0123q q q q ∆=∆+∆+∆,0123 I I I I =++ b.123W W W ∆=∆=∆,123U U U == c. 1231111R R R R =++ (2)j E l ρ= 【解析】 【详解】（l ）a. 0123q q q q ∆=∆+∆+∆03120123q q q qI I I I t t t t∆∆∆∆====∆∆∆∆ ∴0123 I I I I =++即并联电路总电流等于各支路电流之和。
b. 123W W W ∆=∆=∆理由：在静电场和恒定电场中，电场力做功和路径无关，只和初末位置有关. 可以引进电势能、电势、电势差（电压）的概念.11W U q ∆=∆，22W U q ∆=∆，33W U q∆=∆ ∴123U U U ==即并联电路各支路两端电压相等。
c. 由欧姆定律以及a 、b 可知：1231111R RR R =++ （2）I j S =，U I R=，U EL =，L R S ρ= ∴j E lρ=2． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于x VA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U、I值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．3．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．4．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．5．在图所示的电路中，小量程电流表的内阻Rg＝100Ω，满偏电流Ig＝1mA，R1＝900Ω，R2＝100 999Ω．（1）当S1和S2均断开时，改装所成的表是什么表？量程为多大？（2）当S1和S2均闭合时，改装所成的表是什么表？量程为多大？【答案】（1）电压表 1 V （2）电流表 1 A【解析】【分析】本题的关键是明确串联电阻具有分压作用，并联电阻具有分流作用，即电流表改装为电压表时，应将电流表与电阻串联，改装为电流表时，应将电流表与电阻并联．【详解】由图示电路图可知，当S1和S2均断开时，G与R1串联，此时为电压表，改装后电压流表量程为：U=I g（R1+R g）=0.001×（100+900）=1.0V；由图示电路图可知，当S1和S2均闭合时，G 与R 2并联，此时为电流表，改装后电流表量程为：I=I g +I R2=I g +2g gI R R =0.001+0.001100100999⨯=1.0A ； 【点睛】明确串联电阻具有分压作用和并联电阻具有分流作用的含义，理解电压表与电流表改装的原理．6．如图所示，足够长的U 形光滑导体框固定在水平面上，宽度为L ，一端连接的电阻为R 。
近5年物理高考试题分类汇编
近5年物理高考试题分类汇编
本文将汇总整理近5年(2016-2020)物理高考试题的分类，以期帮助考生更好地备考、复习。
考生可按分类有针对性地进行弱点攻克和提高。
以下是分类列表：
第一部分：力学
1.一维运动
2.二维运动
3.力的合成与分解
4.牛顿定律及应用
5.动量守恒定律及应用
6.机械能守恒定律及应用
7.万有引力与行星运动
第二部分：热学
1.温度
2.热量
3.热传递
4.热力学第一定律
5.热力学第二定律
6.热力学循环
第三部分：波动光学
1.近似理论
2.光的干涉
3.光的衍射
4.光的偏振
5.光的反射与折射
6.光的全反射
7.光的色散
8.光的衍射格与全息
第四部分：电学
1.静电场与电势
2.恒定电流
3.电阻与电功率
4.电容器
5.磁场力学
6.电磁感应与电磁波
7.电磁振荡
第五部分：现代物理
1.相对论
2.光量子说
3.原子物理与原子核物理
4.半导体物理与器件
每个分类里面，题目数量相近。
题目难度也是相对平均的。
考生可以有条不紊地进行分类练习。
此外，考生要熟练掌握公式推导和公式的应用，掌握一定的物理思维方法，分析问题时要讲究逻辑，尽量做到严密的推理。
以上是本文的物理分类汇编。
良好的复习方式是有效提高成绩的重要保证，深入分类复习不仅可以有针对性地提高自己的成绩，还可以提高应对变形题和摆脱往年重复题的实力。
祝愿各位考生，早日成功迎来自己喜欢的高校！。
2016年高考物理真题试卷汇编：考点11 电磁感应(含答案和解析)
过直线 OMON 的水平面上方有一匀强磁场,磁场方向垂直于纸面。现使线框 M、N 在 t=0 时从图示位置开始,分别绕垂直于纸面、且过 OM 和 ON 的轴,以相同的周期 T 逆时针匀速转动,则 ( )
A.两导线框中均会产生正弦交流电 B.两导线框中感应电流的周期都等于 T C.在 t T 时,两导线框中产生的感应电动势相等
2
确;由右手定则可知,从上往下看,只要圆盘顺时针转动,电流就沿 a 到 b 的方向 流动,不会改变,B 正确,C 错误;由于电流在 R 上的热功率与电流的平方成正比, 圆盘转动的角速度变为原来的 2 倍时,圆盘切割磁感线产生的感应电动势变为原 来的 2 倍,电流也变为原来的 2 倍,电流在 R 上的热功率变为原来的 4 倍,选项 D 错误。 2.(2016·全国卷 III·T21)如图,M 为半圆形导线框,圆心为 OM;N 是圆心角为直 角的扇形导线框,圆心为 ON;两导线框在同一竖直面(纸面)内;两圆弧半径相等;
考点 11 电磁感应

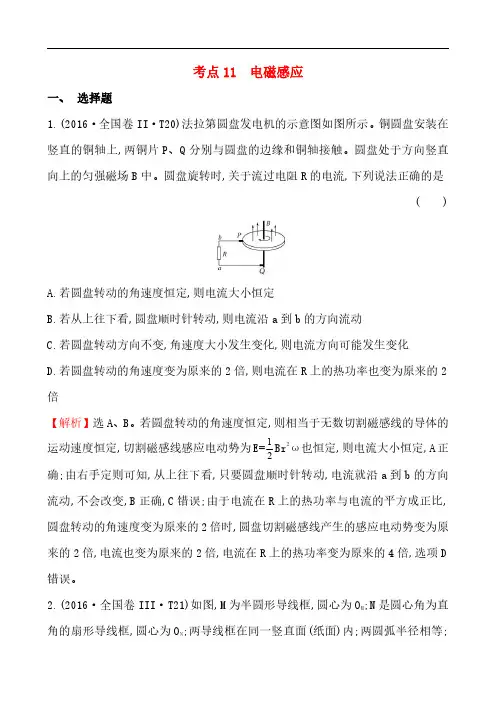

一、 选择题 1.(2016·全国卷 II·T20)法拉第圆盘发电机的示意图如图所示。铜圆盘安装在 竖直的铜轴上,两铜片 P、Q 分别与圆盘的边缘和铜轴接触。圆盘处于方向竖直 向上的匀强磁场 B 中。圆盘旋转时,关于流过电阻 R 的电流,下列说法正确的是
()
A.若圆盘转动的角速度恒定,则电流大小恒定 B.若从上往下看,圆盘顺时针转动,则电流沿 a 到 b 的方向流动 C.若圆盘转动方向不变,角速度大小发生变化,则电流方向可能发生变化 D.若圆盘转动的角速度变为原来的 2 倍,则电流在 R 上的热功率也变为原来的 2 倍 【解析】选 A、B。若圆盘转动的角速度恒定,则相当于无数切割磁感线的导体的 运动速度恒定,切割磁感线感应电动势为 E= 1 Br2ω也恒定,则电流大小恒定,A 正
2016年高考物理真题专题汇编 专题J：电路(含解析)
电路
J1 部分电路及 规律 1 I3 J1[2016·全 卷 ] 阻值相等的四个电阻、电容器 C 及电 E(内阻可忽略)连接成如 1-所示 合开 S 电流再次稳定后 C 所带的电荷 电路 开 S 断开且电流稳定时 C 所带的电荷 Q1 ) Q2.Q1 Q2 的比值 (
1A. 3 C. 5 C 2 5 1 B. 2 2 D. 3 [解析] Q 已知条件及电容定义式 C＝ 可得 Q1＝U1C Q2＝U2C U Q1 U1 ＝ . Q2 U2
1[答案] 电路如图 1-所示 B
1[解析] 电压表 V1 和定值电阻 R5 串联 可改装成量程为 0～4 V 的电压表 电流表 A1 定值电阻 R4
并联 可改装成量程为 0～0.4 A 的电流表 待测小灯泡的电阻很小 故电流表采用外接法
②小灯泡的电阻随着温度的升高而 大 所
B
确
J5 实验 测定金属的电阻率 5 J5[2016·浙 卷] 某同学用伏安法测 导体的电阻 现有 程 3 V、内阻约 3 kΩ的电压表和 程 0.6 A、内阻约 0.1 Ω的电流表 采用分压电路接线 1 是实物的部分连线 待测电阻 2 中的 R1 阻值约 5 Ω.
a、b 两点的电势差 Uab＝φa φb＝2.5 V 7.5 V＝ 于导线没有电阻
确 当将 a、b 两点用导线连接后
时 a、b 两点电势相等 其等效电路图如图所示 其中一个并联电路的等效电阻为 3.75 Ω 显然总电阻为 E 24 9.5 Ω 电流 I＝ ＝ A 故选 R总 19 D 错误
J3 电路综合 题 3 表 M2 J3[2016·天津卷] 如 列说法 确的是( ) 1-所示 理想变压器原线圈接在交流电源 中各电表均 理想电
小 总电阻也 小 干路中的电流 大 R1 两端的电压 大 并联电路的电压 小 通过 R2 的电流 小 即电流表 A2 示 小 因 压器的 率 大 故电流表 A1 示 J4 实验 4 [2016·天津卷] 大 D 错误
专题13 电学实验-决胜2016年高考全国名校试题物理分项汇编(四川特刊)(原卷版)
1.【2015•四川省乐山市高中第一次调研】如图甲所示，为某同学测绘额定电压为2．5V的小灯泡的U—I 曲线的实验电路图。
①根据电路图1，用笔画线代替导线，将图2中的实验电路连接完整。
②开关Ｓ闭合之前，图2中滑动变阻器的滑片应该置于端(选填“A”、“B’，或“AB中间”)。
③实验中测得有关数据如下表：根据表中的实验数据，在图3中画出小灯泡的U—I特性曲线。
2.【2015•四川省雅安中学高三12月考】(8分)用下列器材设计描绘电阻R0伏安特性曲线的电路定值电阻R0（阻值约为25kΩ）。
电流表A1：（量程100A，内阻约2kΩ）；电流表A2：（量程500A，内阻约300Ω）电压表V1：（量程10V，内阻约100kΩ）；电流表V2：（量程50V，内阻约500 kΩ）电源E：（电动势15V，允许最大电流1A）；滑动变阻器R1（最大阻值200Ω，额定电流0.5A）；滑动变阻器R2（最大阻值20Ω，额定电流0.6A）电键S，导线若干；为了尽量减小实验误差，要求测多组数据．（1）电流表应选___________；电压表应选__________；滑动变阻器选（2）在下面的方框内画出实验电路图．3、【2015•四川省雅安中学高三1月考】实际电压表内阻并不是无限大，可等效为理想电压表与较大的电阻的并联。
测量一只量程已知的电压表的内阻，器材如下：①待测电压表（量程3V，内阻约3kΩ待测）一只；②电流表（量程3A，内阻0.01Ω）一只；③电池组（电动势约为3V，内阻很小可忽略不计）；④滑动变阻器一个；⑤变阻箱（可以读出电阻值，0-9999Ω）一个；⑥开关和导线若干。
某同学利用上面所给器材，进行如下实验操作：（1）该同学设计了如图甲、乙两个实验电路。
为了更准确地测出该电压表内阻的大小，你认为其中相对比较合理的是（填“甲”或“乙”）电路。
（2）用你选择的电路进行实验时，闭合电键S，改变阻值，记录需要直接测量的物理量：电压表的读数U 和（填上文字和符号）；（3）（单选题）选择下面坐标轴，作出相应的直线图线。
专题08 电路(第03期)-决胜2016年高考全国名校试题物理分项汇编(解析版)
导读：本期汇编试题精选“全国百强校”优质试题，无论是试题出处即学校还是试题质量（包含命题质量和解析质量）都进行了更严格的把控，再经过名师解析团队具有十几年教学经验的一线教师的多次修改，校对，最终完成本期制作。
坚信，一份付出，多份收获。
一、选择题1．【2016•云南玉溪一中高三第一次月考】如图为甲、乙两灯泡I-U图象，根据图象计算甲、乙两灯泡并联在电压220V的电路中，实际发光的功率约（）A．15W，30W B．30W，40W C．40W，60W D．60W，100W考点：U-I图线；电功率.2．【2016•河南省洛阳市第一高级中学第4次周练】如图为两个不同电源的U﹣I图象，则下列说法正确的是( )A．电动势E1=E2，内阻r1＞r2B．电动势E1=E2，内阻r1＜r2C．接入相同电阻时，电源1的输出功率大D．接入相同电阻时，电源2的输出功率大2.BC 【解析】根据闭合电路欧姆定律得，U=E-Ir，当I=0时，U=E，即图线与纵轴交点表示断路状态，交点的纵坐标等于电源的电动势大小，图线的斜率大小等于电源的内阻，由图看出E，r1＜r2．故A错误，1=E2B正确．过原点O作出一条倾斜的直线3，该直线表示电阻的U-I图象，该直线与图线1、2的交点就表示该电阻与两电源连接时的工作状态，由图看出，直线3与图线1交点的两坐标的乘积大于直线3与图线2交点的两坐标的乘积，说明外接的相同电阻时，电源1的输出功率比电源2的输出功率大，故C 正确，D 错误．故选BC.考点：闭合电路欧姆定律,电功率.3．【2016•黑龙江省牡丹江市第一中学高三10月月考】如图所示，为A.B 两电阻的伏安特性曲线，关于两电阻的描述正确的是（ ）A. 电阻A 的电阻随电流的增大而减小，电阻B 阻值不变B.在两图线交点处，电阻A 的阻值等于电阻BC.在两图线交点处，电阻A 的阻值大于电阻BD.在两图线交点处，电阻A 的阻值小于电阻B考点：U-I 图线；欧姆定律.4．【2016•黑龙江省牡丹江市第一中学高三10月月考】有一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积的导线中有n 个自由电子，电子的电荷量为q ，此时电子的定向移动速度为v ，在 Δt 时间内，通过导线横截面的自由电子数目可表示为( )A ．nvSB ．nvS ΔtC ．q t I ∆D ．Sq t I ∆4.BC 【解析】根据电流的微观表达式I=nqvs ，在△t 时间内通过导体横截面的自由电子的电量Q=I △t ，考点：电流的微观定义.：。
专题08 电路(第05期)-决胜2016年高考全国名校试题物理分项汇编(原卷版)
一、单项选择题1．【2016•万州二中高三11月月考】下列关于电功、电功率和焦耳定律的说法中不正确的是（）A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多B．W＝UIt适用于任何电路，而22UW I Rt tR==只适用于纯电阻的电路C．在非纯电阻的电路中，UI＞I2RD．焦耳热Q＝I2Rt适用于任何电路2. 【2016•东北师大学附中学净月校区高三上二模】一台电动机的线圈电阻与一只电炉的电阻相同，当二者通过相同的电流且均正常工作时，在相同的时间内①电炉放出的热量与电动机放出的热量相等②电炉两端电压小于电动机两端电压③电炉两端电压等于电动机两端电压④电动机消耗的功率大于电炉消耗的功率A．①②④B．①③C．②④D．③④3．【2016•东北师大学附中学净月校区高三上二模】恒流源是一种特殊的电源，其输出的电流能始终保持不变．如图所示的电路中，当滑动变阻器滑动触头P向左移动时，下列说法中正确的是A．R0上的电压变小B．R2上的电压变大C．R1上的电压变大D．R1上电压变化量大于R0上的电压变化量4．【2016•江苏省江阴市二中高三上二模】在如图（a）所示的电路中，R1为定值电阻，R2为滑动变阻器。
闭合电键S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表（内阻极大）的示数随电路中电流变化的完整过程图线如图（b）所示。
则A．图线甲是电压表V1示数随电流变化的图线B．电源内电阻的阻值为10ΩC．滑动变阻器R2的最大功率为0.9WD．电源的电动势是4V5．【2016•山东省平度市高三统考】R1和R2是材料相同、厚度相同、上下表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图所示的电路的A、B两端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，则下列判断正确的是A．R1＝R2B．R1>R2 C．U1<U2D．U1 >U26．【2016•山东省淄博市高三12月摸底】如图所示，虚线框内为高温超导限流器，它由超导部件和限流电阻并联组成。
【决胜2016】全国百所名校高考物理试题分项汇编(第01期)专题08 电路
【决胜2016】全国百所名校高考物理试题分项汇编（第01期）专题08 电路（含解析）1.【陕西省西工大附中2015届高三下学期三模考试】如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U 和电流I 。
图线上点A 的坐标为（U 1，I 1），过点A 的切线与纵轴交点的纵坐标为（0，I 2）。
当小灯泡两端电压为U 1时，其电阻等于（ ）A ．11/I UB ．11/U IC ．12/U ID ．112/()U I I1.B【考点】欧姆定律；U-I 图线2.【陕西省西安市西北工业大学附属中学2015届高三下学期5月模拟】如图虚线框内为高温超导限流器，它由超导部件和限流电阻并联组成。
超导部件有一个超导临界电流I C ，当通过限流器的电流I >I C 时，将造成超导体失超，从超导态（电阻为零，即R 1=0）转变为正常态（一个纯电阻，且R 1 =3Ω ），以此来限制电力系统的故障电流。
已知超导临界电流I C =1.2 A ，限流电阻R 2 =6Ω，小灯泡L 上标有“6 V 6 W”的字样，电源电动势E =8 V ，内阻r =2Ω。
原来电路正常工作，超导部件处于超导态，灯泡L 正常发光，现L 突然发生短路，则A ．灯泡L 短路前通过R 2的电流为47A B ．灯泡L 短路后超导部件将由超导状态转化为正常态，通过灯泡电流为零LC ．灯泡L 短路后通过R 1的电流为4 AD ．灯泡L 短路后通过R 2的电流为23A 2.D【考点】欧姆定律；电路的计算.3.【山东省文登市2015届高三第二次模拟考试理科综合试题】电子式互感器是数字变电站的关键装备之一。
如图所示，某电子式电压互感器探头的原理为电阻分压， ac 间的电阻是cd 间电阻的（n -1）倍，某次测量中输出端数字电压表的示数为U ，则输入端的电压为A ．nUB ．U n C ．(1)n U - D ．1U n -3.A【解析】 设c d 间的电阻为R ，则a c 间的电阻为（n －1）R ，因为通过电路和电流相等，故存在如下关系：(1)U U R n R R'=+-，故输入端U ′=nU ，选项A 正确。
2016物理高考题分类 电路.

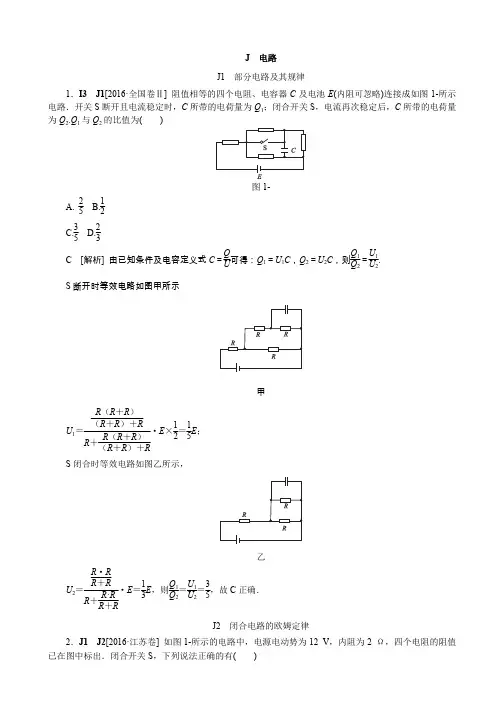

J 单元 电路J1 部分电路及其规律17．I3 J1[2016·全国卷Ⅱ] 阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图1-所示电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为()图1-A. 25B.12C.35D.2317．C [解析] 由已知条件及电容定义式C ＝Q U 可得：Q 1＝U 1C ，Q 2＝U 2C ，则Q 1Q 2＝U 1U 2. S 断开时等效电路如图甲所示甲U 1＝R （R ＋R ）（R ＋R ）＋R R ＋R （R ＋R ）（R ＋R ）＋R·E ×12＝15E ； S 闭合时等效电路如图乙所示，乙U 2＝R ·RR ＋R R ＋R ·R R ＋R·E ＝13E ，则Q 1Q 2＝U 1U 2＝35，故C 正确． J2 闭合电路的欧姆定律8．J1 J2[2016·江苏卷] 如图1-所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )图1-A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A8．AC [解析] 设四个电阻的等效电阻为R 路，由1R 路＝115 Ω＋5 Ω＋15 Ω＋15 Ω得R 路＝10 Ω，由闭合电路欧姆定律知，I ＝E R 路＋r ＝12 V 10 Ω＋2 Ω＝1 A ，设路端电压为U ，则U ＝IR 路＝1 A ×10 Ω＝10 V ，选项A 正确；电源的总功率P ＝EI ＝12 W ，选项B 错误；设电源负极电势为0 V ，则a 点电势φa ＝0.5 A ×5 Ω－0＝2.5 V ，b 点电势φb ＝0.5 A ×15 Ω－0＝7.5 V ，则a 、b 两点的电势差U ab ＝φa －φb ＝2.5 V －7.5 V ＝－5 V ，所以a 、b 间电压的大小为5 V ，选项C 正确；当将a 、b 两点用导线连接后，由于导线没有电阻，此时a 、b 两点电势相等，其等效电路图如图所示．其中一个并联电路的等效电阻为3.75 Ω，显然总电阻为9.5 Ω，电流I ＝E R 总＝2419A ，故选项D 错误．13．J2[2016·上海卷] 电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A ．电动势是一种非静电力B ．电动势越大，表明电源储存的电能越多C ．电动势的大小是非静电力做功能力的反映D ．电动势就是闭合电路中电源两端的电压13．C [解析] 电动势E ＝W q，它不属于力的范畴，A 错误；电动势表征非静电力做功的本领，电动势越大，表明电源将其他形式的能转化为电能的本领越大，B 错误，C 正确；电动势与电压是两个不同的概念，通常情况下，电动势大于闭合电路电源两端电压，D错误．18．J2[2016·上海卷] 如图1-所示电路中，电源内阻忽略不计．闭合开关，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中()图1-A．U先变大后变小B．I先变小后变大C．U与I比值先变大后变小D．U变化量与I变化量比值等于R318．BC[解析] 因电源内阻不计，故路端电压不变，电压表示数不变；当滑片位于中点时，滑动变阻器接入电路的电阻有最大值，电流表所在电路的电流有最小值，所以B、C正确．J3 电路综合问题5．M2J3[2016·天津卷] 如图1-所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是()图1-A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大5．B[解析] 滑动变阻器的滑动触头P向上滑动时，滑动变阻器接入电路的阻值变大，总电阻也变大，而副线圈两端的电压没有变化，所以干路中的电流减小，R1消耗的功率变小，A错误；干路中的电流变小，R1两端的电压变小，并联电路的电压变大，即电压表V示数变大，B正确；由于变压器副线圈干路中的电流变小，所以原线圈中的电流变小，即电流表A1的示数变小，C错误；闭合开关S后，并联电路的阻值变小，总电阻也变小，干路中的电流变大，R1两端的电压变大，并联电路的电压变小，通过R2的电流变小，即电流表A2示数变小，因变压器的功率变大，故电流表A1示数变大，D错误．J4 实验：描绘小电珠的伏安特性曲线9．[2016·天津卷]J4J6(3)某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确、绘制曲线完整．可供该同学选用的器材除了开关、导线外，还有：电压表V1(量程0～3 V，内阻等于3 kΩ)电压表V2(量程0～15 V，内阻等于15 kΩ)电流表A1(量程0～200 mA，内阻等于10 Ω)电流表A2(量程0～3 A，内阻等于0.1 Ω)滑动变阻器R1(0～10 Ω，额定电流2 A)滑动变阻器R2(0～1 kΩ，额定电流0.5 A)定值电阻R3(阻值等于1 Ω)定值电阻R4(阻值等于10 Ω)定值电阻R5(阻值等于1 kΩ)电源E(E＝6 V，内阻不计)①请画出实验电路图，并将各元件字母代码标在该元件的符号旁．②该同学描绘出的I-U图像应是图中的________．图1-[答案] ①电路如图1-所示②B图1-[解析] ①电压表V1和定值电阻R5串联，可改装成量程为0～4 V的电压表，电流表A1与定值电阻R4并联，可改装成量程为0～0.4 A的电流表，待测小灯泡的电阻很小，故电流表采用外接法．②小灯泡的电阻随着温度的升高而变大，所以B正确．J5 实验：测定金属的电阻率22．J5[2016·浙江卷] 某同学用伏安法测量导体的电阻，现有量程为3 V 、内阻约为3 k Ω的电压表和量程为0.6 A 、内阻约为0.1 Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R 1，其阻值约为5 Ω.图1-8(1)测R 1阻值的最优连接方式为导线①连接________(填“a ”或“b ”)、导线②连接________(填“c ”或“d ”)．(2)正确接线测得实验数据如下表，用作图法求得R 1的阻值为________Ω.U /V0.40 0.80 1.20 1.60 2.00 2.40 I /A 0.09 0.19 0.27 0.35 0.44 0.53(3)已知图2中R 2与R 1是材料相同、厚度相等、表面为正方形的两导体，R 2的边长是R 1的110，若测R 2的阻值，则最优的连线应选________(填选项)． A ．①连接a ，②连接c B ．①连接a ，②连接dC ．①连接b ，②连接cD ．①连接b ，②连接d22．[答案] (1)a d(2)如图所示 4.4～4.7(3)B[解析] (1)因电压表的内阻远大于待测电阻的阻值，故采用电流表外接法，又知滑动变阻器采用分压电路接线，故测R 1阻值的最优连接方式为导线①连接a 、导线②连接d .(2)作图如图所示，则R 2＝ΔU ΔI ＝2.20.5Ω＝4.4 Ω. (3)根据电阻定律可得R ＝ρL dL ＝ρd，故R 2＝R 1，要测R 2的阻值，与测量R 1一样，最优的连线应①连接a，②连接d，故B正确．J6 实验：把电流表改装成电压表J7 实验：测定电源的电动势和内阻19．J2J7[2016·北京卷] 某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合．为使实验结果尽可能准确，最不可取的一组器材是()A．一个安培表、一个伏特表和一个滑动变阻器B．一个伏特表和多个定值电阻C．一个安培表和一个电阻箱D．两个安培表和一个滑动变阻器19．D[解析] 由闭合电路欧姆定律可知E＝U＋Ir，经变形可得U＝－rI＋E.测量电源电动势和内阻的实验通过改变外电路的电阻可以得到多组I和U，再通过描点法得到U-I图像，图像的斜率k＝－r，从而得到r＝－k，图像的纵截距b＝E.选项A中可以通过安培表和伏特表的读数得到外电压和干路电流，如图所示，所以选项A可取．选项B中可以通过伏特表的读数和若干定值电阻的实际阻值大小计算出干路的电流大小，实验电路图如图所示，所以选项B可取．选项C中可以通过安培表的读数和电阻箱的取值得到外电压的大小，实验电路图如图所示，所以选项C可取．选项D中无法得到外电压，所以选项D不可取．8．[2016·四川卷] Ⅱ.J7用如图1-所示电路测量电源的电动势和内阻．实验器材：待测电源(电动势约3 V，内阻约2 Ω)，保护电阻R1(阻值10 Ω)和R2(阻值5 Ω)，滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：(i)将滑动变阻器接入电路的阻值调到最大，闭合开关；(ii)逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；(iii)以U为纵坐标，I为横坐标，作U-I图线(U、I都用国际单位)；(iv)求出UI图线斜率的绝对值k和在横轴上的截距a.图1-回答下列问题：(1)电压表最好选用________；电流表最好选用________．A．电压表(0～3 V，内阻约15 kΩ)B．电压表(0～3 V，内阻约3 kΩ)C．电流表(0～200 mA，内阻约2 Ω)D．电流表(0～30 mA，内阻约2 Ω)(2)滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是________．A．两导线接在滑动变阻器电阻丝两端的接线柱B．两导线接在滑动变阻器金属杆两端的接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱(3)选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E＝________，r＝________，代入数值可得E和r的测量值．8. Ⅱ. [答案] (1)A C(2)C(3)ka k－R2[解析] (1)电压表内阻越大，分得的电流越小，误差也就越小，所以选内阻较大的A电压表；当滑动变阻器接入电路阻值最小时通过电流表电流最大，此时通过电流表电流大小约为I＝ER1＋R2＋r≈176 mA，所以选量程为200 mA的C电流表．(2)由电路分析可知，滑片从左向右滑动，电压表示数变大，意味着滑动变阻器接入电路部分的阻值增大，一导线接金属杆左端，一导线接电阻丝左端，则滑片从左向右滑动时阻值增大，符合题意．(3)由E＝U＋I(r＋R2)，得U＝－I(r＋R2)＋E，对比U-I图线可知，图像斜率的绝对值k＝r ＋R 2，所以电源内阻r ＝k －R 2；令U ＝0，得I ＝E r ＋R 2＝E k，图线在横轴上的截距为a ，所以a ＝I ＝E k，则E ＝ka . J8 实验：多用电表的使用（用多用电表探索黑箱内的电学元件）27．J8[2016·上海卷] 在“用多用电表测电阻、电流和电压”的实验中：(1)用多用电表测电流或电阻的过程中( )A ．在测量电阻时，更换倍率后必须重新进行调零B ．在测量电流时，更换量程后必须重新进行调零C ．在测量未知电阻时，必须先选择倍率最大挡进行试测D ．在测量未知电流时，必须先选择电流最大量程进行试测(2)测量时多用电表指针指在如图所示位置．若选择开关处于“10 V ”挡，其读数为________V ；若选择开关处于“×10”挡，其读数________(选填“大于”“等于”或“小于”)200 Ω.图1-27．[答案] (1)AD (2)5.4 小于[解析] (1)用多用电表测电阻更换倍率后相当于改变了多用电表的内部电路，测量之前要重新进行欧姆调零才能测量准确，A 正确；测量电流时，多用电表相当于电流表，不需要重新调零，B 错误；在测量未知电阻时，若倍率不恰当，可更换不同的倍率，没有必要从最大倍率开始试测，C 错误；在测量未知电流时，若超过量程，则有可能损坏表头，故必须从最大量程开始试测，D 正确．(2)若选择开关处于“10 V ”挡，则满偏电压为10 V ，直流电压挡的刻度是均匀的，根据指针的位置，读数是5.4 V ；欧姆表的刻度是不均匀的，右侧稀疏，左侧密集，所以读数小于200 Ω.J9 实验：传感器的简单应用23．J9 J10[2016·全国卷Ⅰ] 现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c 时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U ，内阻不计)，滑动变阻器R 1(最大阻值为1000 Ω)，滑动变阻器R 2(最大阻值为2000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节，已知U 约为18 V ，I c 约为10 mA ；流过报警器的电流超过20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度的升高而减小，在60 ℃时阻值为650.0 Ω.(1)完成待调节的报警系统原理电路图的连线．图1-(2)电路中应选用滑动变阻器________(填“R 1”或“R 2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________ Ω；滑动变阻器的滑片应置于________(填“a ”或“b ”)端附近，不能置于另一端的原因是________．②将开关向________(填“c ”或“d ”)端闭合，缓慢移动滑动变阻器的滑片，直至________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．[答案] (1)连线如图所示(2)R 2 (3)①650.0 b 接通电源后，流过报警器的电流会超过20 mA ，报警器可能损坏 ②c 报警器开始报警[解析] (1)电路如图所示．(2)在室温下对系统进行调节，已知U 约为18 V ，I c 约为10 mA ；流过报警器的电流超过20 mA 时，报警器可能损坏，可知外电阻的取值范围是1820×10－3Ω＝900 Ω≤R ≤1810×10－3Ω＝1800 Ω.报警器的电阻是650.0 Ω，所以滑动变阻器阻值的取值范围在250 Ω到1150 Ω之间，所以滑动变阻器应该选R 2.(3)电阻箱代替报警器工作时的热敏电阻，阻值应为650.0 Ω，滑动变阻器刚开始应置于b端，若置于另一端，接通电源后，流过报警器的电流会超过20 mA，报警器可能损坏；实验调试时，将开关置于c端，缓慢调节滑动变阻器，直至报警器开始报警．21．J9[2016·北京卷] (1)热敏电阻常用于温度控制或过热保护装置中．图1-为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图．由图可知，这种热敏电阻在温度上升时导电能力________(选填“增强”或“减弱”)；相对金属热电阻而言，热敏电阻对温度变化的响应更________(选填“敏感”或“不敏感”)．图1-21．（1）[答案]增强敏感[解析]由题目图像可知，随温度升高热敏电阻的阻值明显减小，所以导电能力增强．又由图像可知，随温度变化，热敏电阻的电阻变化更明显，所以更加敏感．J10 电学实验综合23．J10[2016·全国卷Ⅱ] 某同学利用图(a)所示电路测量量程为2.5 V的电压表V的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99 999.9 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．实验步骤如下：图1-①按电路原理图(a)连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据图(a)所示电路将图(b)中实物图连线．图1-(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A ．100 μAB ．250 μAC ．500 μAD ．1 mA23．[答案] (1)R 1 (2)连线如图所示 (3)2520 (4)D[解析] (1)此实验的实验原理类比于半偏法测电表内阻的实验，电压表所在支路的总电压应该尽量不变化，故滑动变阻器应选最大阻值小的即选R 1.(3)近似认为电压表所在支路的总电压不变，且流过电压表与电阻箱的电流相等，由串联分压特点知2R V ＝2.5－2R，则R V ＝4R ＝2520 Ω. (4)因电压表是由一个表头和电阻串联构成，表头允许的最大电流不会因此改变，则由欧姆定律可知，I 满＝U 满R V ＝2.52520A ≈1 mA. 22．J10 K1[2016·全国卷Ⅲ] 某同学用图1-中所给器材进行与安培力有关的实验．两根金属导轨ab 和a 1b 1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N 极位于两导轨的正上方，S 极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直．图1-(1)在图中画出连线，完成实验电路．要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动．(2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议：A ．适当增加两导轨间的距离B ．换一根更长的金属棒C ．适当增大金属棒中的电流其中正确的是________(填入正确选项前的标号)．22．[答案] (1)连线如图所示(2)AC[解析] (1)限流式接法要求滑动变阻器接线时只能连接“一上一下”两个接线柱；磁铁N 极位于上方，说明磁感线向下；开关闭合后，金属棒往右运动，说明棒受到向右的安培力；由左手定则可知，电流应垂直纸面向外(ab 指向a 1b 1)；所以应按“电源正极→开关→滑动变阻器下接线柱→滑动变阻器上接线柱→电流表→ab →a 1b 1→电源负极”的顺序连接回路．(2)由动能定理BIL ·s ＝12m v 2－0可知，要增大金属棒离开导轨时的速度v ，可以增大磁感应强度B 、增大电流I 、增大两导轨间的距离L 或增大导轨的长度s ；但两导轨间的距离不变而只是换一根更长的金属棒后，等效长度L 并不会发生改变，但金属棒的质量增大，故金属棒离开导轨时的速度v 减小．10．J10[2016·江苏卷] 小明同学通过实验探究某一金属电阻的阻值R 随温度t 的变化关系．已知该金属电阻在常温下的阻值约10 Ω，R 随t 的升高而增大．实验电路如图所示，控温箱用以调节金属电阻的温度．实验时闭合S ，先将开关K 与1端闭合，调节金属电阻的温度，分别记下温度t 1，t 2，…和电流表的相应示数I 1，I 2，….然后将开关K 与2端闭合，调节电阻箱使电流表的示数再次为I 1，I 2，…，分别记下电阻箱相应的示数R 1，R 2，….图1-(1)有以下两种电流表，实验电路中应选用________．A．量程0～100 mA，内阻约2 ΩB．量程0～0.6 A，内阻可忽略(2)实验过程中，要将电阻箱的阻值由9.9 Ω调节至10.0 Ω，需旋转图中电阻箱的旋钮“a”“b”“c”，正确的操作顺序是________．①将旋钮a由“0”旋转至“1”②将旋钮b由“9”旋转至“0”③将旋钮c由“9”旋转至“0”(3)实验记录的t和R的数据见下表：温度t(℃)20.040.060.080.0100.0阻值R(Ω)9.610.411.112.112.8 请根据表中数据，在方格纸上作出R-t图线．图1-由图线求得R随t的变化关系为R＝________ Ω.10．[答案] (1)A(2)①②③(或①③②)(3)(见下图)0．04t＋8.8(0.04t＋8.6 ～0.04t＋9.0 都算对)[解析] (1)当滑动变阻器取最大阻值10 Ω时，再加上金属电阻常温下阻值为10 Ω，总电阻为20 Ω，则电流I＝ER总＝1.5 V20 Ω＝0.075 A＝75 mA<100 mA，故选量程为0～100 mA的电流表比较精确，即选A.(2)调电阻箱时要注意的是不能使电流超过电流表的量程，也就是不能先将b、c旋钮先旋转至“0”，因为此时电阻箱相当于导线，电流表可能会烧坏．因此必须先将a旋钮由“0”旋转至“1”，再将b、c旋钮旋转至“0”．(3)根据表中数据，在方格纸上描点，并根据点的分布特点作出R-t图像，如上图，且使直线尽可能通过更多的点，把两个在直线上的点的数据代入直线方程R＝kt＋b，列出方程组，求出k＝0.04，b＝8.8，即R＝0.04t＋8.8.12．J10[2016·海南卷] 某同学改装和校准电压表的电路图如图1-所示，图中虚线框内是电压表的改装电路．(1)已知表头G满偏电流为100 μA，表头上标记的内阻值为900 Ω.R1、R2和R3是定值电阻．利用R1和表头构成1 mA的电流表，然后再将其改装为两个量程的电压表．若使用a、b两个接线柱，电压表的量程为1 V；若使用a、c两个接线柱，电压表的量程为3 V．则根据题给条件，定值电阻的阻值应选R1＝________Ω，R2＝________Ω，R3＝________Ω.图1-(2)用量程为3 V、内阻为2500 Ω的标准电压表V对改装表3 V挡的不同刻度进行校准．所用电池的电动势E为5 V；滑动变阻器R有两种规格，最大阻值分别为50 Ω和5 kΩ.为方便实验中调节电压，图中R应选用最大阻值为________Ω的滑动变阻器．(3)校准时，在闭合开关S前，滑动变阻器的滑动端P应靠近________(填“M”或“N”)端．(4)若由于表头G上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G内阻的真实值________(填“大于”或“小于”)900 Ω.12．[答案] (1)1009102000(2)50(3)M(4)大于[解析] (1)当流过改装后的电流表的电流为1 mA时，流过表头的电流为100 μA，根据并联电路电流与电阻成反比，可得R1为100 Ω.当a、b间电压为1 V时，电流为1 mA，a、b 间总电阻为1000 Ω，改装后的电流表内阻为90 Ω，所以R2＝910 Ω.当a、c间电压为3 V时，电流为1 mA，a、c间总电阻为3000 Ω，所以R3＝2000 Ω.(2)分压电路中，滑动变阻器在安全的情况下，最大阻值越小操作越方便．(3)闭合开关前，应保证被检验电路安全，所以滑动变阻器的滑动端P应在M端．(4)改装后电压表读数偏小，说明改装后的电压表内阻偏大，故表头内阻偏大．2．(多选)[2016·大连二十四中期中] 如图K253所示，图甲中M为一电动机，当滑动变阻器R的触头从左端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙所示．已知电流表读数在0.2 A以下时，电动机没有发生转动．不考虑电表对电路的影响，以下判断正确的是()图K253A．电路中电源电动势为3.6 VB．滑动变阻器向右滑动时，V2读数逐渐减小C．电动机线圈的电阻为2 ΩD．滑动变阻器的最大阻值为30 Ω2．AD[解析] 由电路图甲知，电压表V2测量路端电压，电流增大时，内电压增大，路端电压减小，所以图乙中最上面的图线表示路端电压与电流的关系，此图线的斜率的绝对值等于电源的内阻，为r ＝3.4－3.00.2Ω＝2 Ω，当电流 I ＝0.1 A 时，U 2＝3.4 V ，则电源的电动势E ＝U 2＋Ir ＝3.4 V ＋0.1×2 V ＝3.6 V ，故A 正确：滑动变阻器向右滑动时，R 连入电路的阻值变大，总电流减小，内电压减小，路端电压即V 2读数增大，故B 错误；由图乙可知，电动机线圈的电阻 r M ＝0.8－0.40.1Ω＝4 Ω，故C 错误；当I ＝0.1 A 时，电路中电流最小，滑动变阻器连入电路的阻值为最大值，所以 R ＝E I－r －r M ＝⎝⎛⎭⎫3.60.1－2－4 Ω＝30 Ω，故D 正确．4．(多选)[2016·河北衡水中学第七次调研] 在如图K255甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，闭合开关S ，将滑动变阻器的滑片P 从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图乙所示，则下列说法正确的是( )图K255A ．图线甲是电压表V 2示数随电流变化的图线B ．电源内阻的阻值为10 ΩC ．电源的最大输出功率为3.6 WD ．滑动变阻器的最大功率为0.9 W4．AD [解析] 将滑动变阻器的滑片P 从最右端移到最左端，滑动变阻器接入电路的电阻减小，电路中的电流增大，R 1两端的电压和电源的内电压增大，则R 2的电压减小，所以电压表V 1的示数增大，电压表V 2的示数减小，可知图线乙反映的是电压表V 1的示数随电流的变化，图线甲反映的是电压表V 2的示数随电流的变化，故A 正确；根据闭合电路欧姆定律得：电压表V 2的示数U 2＝E －I (R 1＋r )，则图线甲的斜率的绝对值等于R 1＋r ，由图知：R 1＋r ＝⎪⎪⎪⎪⎪⎪ΔU 2ΔI 2＝10 Ω，图线乙的斜率等于R 1，则R 1＝ΔU 1ΔI 1＝20.4 Ω＝5 Ω，r ＝5 Ω，故B 错误；由图乙可计算出E ＝6 V ，当内阻等于外阻时，电源的输出功率最大，故当外阻等于5Ω时，电源的输出功率最大，故此时电流I ＝E 2r＝0.6 A ，故电源的最大输出功率P ＝UI ＝1.8 W ，故C 错误；由C 的分析可知，R 1的阻值为5 Ω，R 2的最大阻值为20 Ω，把R 1等效为内阻，则当滑动变阻器的阻值等于R ＋r 时，滑动变阻器消耗的功率最大，故当滑动变阻器阻值为10 Ω时，滑动变阻器消耗的功率最大，由闭合电路欧姆定律可得，电路中的电流I ′＝620A ＝0.3 A ，则滑动变阻器消耗的总功率P ′＝I ′2R ′＝0.9 W ，故D 正确．1．[2016·重庆巴蜀中学第三次月考] 某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件R 1(6 V ，2.5 W)的伏安特性曲线，要求多次测量并尽可能减小实验误差，备有下列器材：A ．直流电源(6 V ，内阻不计)B ．电流表G(满偏电流3 mA ，内阻r ＝10 Ω)C ．电流表A(0～0.6 A ，内阻未知)D ．滑动变阻器R (0～20 Ω，5 A)E ．滑动变阻器R ′(0～200 Ω，1 A)F ．定值电阻R 0(阻值为1990 Ω)G ．开关与导线若干(1)根据题目提供的实验器材，请你在方框内设计出测量电子元件R 1伏安特性曲线的电路原理图(R 1可用“”表示)图K421(2)在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用________(填写器材前面的字母序号)．(3)将上述电子元件R 1和另一个电子元件R 2接入如图K421甲所示的电路中，它们的U -I 图线分别如图乙中a 、b 所示，电源的电动势E ＝7.0 V ，内阻忽略不计，调节滑动变阻器R 3，使电子元件R 1和R 2消耗的电功率恰好相等，则此时电子元件R 1的阻值为________Ω，R 3接入电路的阻值为________Ω.(结果均保留两位有效数字)1．(1)电路图如图所示 (2)D (3)10 8.0[解析] (1)描绘伏安特性曲线，电压与电流从零开始变化，滑动变阻器应采用分压接法；由题意可知，没有电压表，需要用已知内阻的电流表G 与定值电阻R 0串联测电压，电压表内阻为10 Ω＋1990 Ω＝2000 Ω，电压表内阻远大于灯泡电阻，电流表应采用外接法，电路图如图所示．(2)滑动变阻器采用分压接法，所以在选择时选择总阻值较小的滑动变阻器D ，便于调节．(3)电子元件R 1和R 2消耗的电功率恰好相等，说明它们的电压和电流相等，由图乙可知，此时电阻两端的电压U ＝2.5 V ，I ＝0.25 A ，根据欧姆定律得：R 1＝U I ＝2.50.25Ω＝10 Ω.根据串联电路特点可知，此时流过R 3的电流I ′＝I ＝0.25 A ，R 3两端的电压U ′＝E －2U ＝7 V －2.5×2V ＝2 V ，R 3＝U ′I ′＝20.25Ω＝8.0 Ω.2．[2016·山西八校期末联考] 在“测定一节干电池电动势和内阻”的实验中：(1)第一组同学利用如图K433甲所示的实验装置测量，电压表应选择量程________(填“3 V ”或“15 V ”)，实验后得到了如图乙的U -I 图像，则电池内阻为________ Ω.(电压表、电流表均为理想电表)(2)第二组同学也利用图甲的实验装置测量另一节干电池的电动势和内阻，初始时滑片P 在最右端，但由于滑动变阻器某处发生断路，合上开关后发现滑片P 向左滑过一段距离x 后电流表有读数，于是该组同学分别作出了电压表读数U 与x 、电流表读数I 与x 的关系图，如图丙所示，则根据图像可知，电池的电动势为________V ，内阻为________ Ω.2．(1)3 V 1.5 (2)1.5 1[解析] (1)一节干电池电动势约为1.5 V ，则电压表选择3 V 量程，由图乙所示图像可知，电源内阻r ＝⎪⎪⎪⎪⎪⎪ΔU ΔI ＝1.45－1.000.30 Ω＝1.5 Ω. (2)由图丙可知，滑片滑到5 cm 之前，滑动变阻器一直断路，此时电压表测电源电动势，由图像可知，电源电动势：E ＝1.5 V ；由图示图像可知，x ＝10 cm 时，U ＝1.20 V ，I ＝0.30 A ，则电源内阻r ＝ΔU ΔI＝1.5－1.20.3 Ω＝1 Ω. 2．[2016·河北冀州中学一轮复习检测考试] 如今，合肥一中的每间教室里都有饮水机，纯净水的质量关乎每一名学生的身体健康．纯净水质量是否合格的一项重要指标是它的电导率λ是否超标(电导率λ即为电阻率ρ的倒数)．(1)某同学选用一根粗细均匀且绝缘性能良好的圆柱形塑料直管装满纯净水样品(直管两端用薄金属圆片电极密封)来测定样品的电导率(不考虑温度对电阻的影响)：实验中，该同学分别用刻度尺和游标为20分度的游标卡尺测定塑料管的长度和内径，刻度尺和游标卡尺的示数分别如图K442甲、乙所示，则可读出塑料管的长度L ＝________m 、内径d ＝________mm.(2)该同学用下列器材测定样品的电阻：a ．电压表V(量程0～3 V ，内阻约为5 k Ω；量程0～15 V ，内阻约为25 kΩ)；b ．电流表A(量程0～10 mA ，内阻约为 2 Ω；量程0～50 mA ，内阻约为0.4 Ω)；c ．滑动变阻器R (0～20 Ω，2 A)；d ．学生电源E (电动势4.5 V ，内阻很小)；。
专题08 电路(第04期)-决胜2016年高考全国名校试题物理分项汇编(解析版)
1、【浙江省桐乡第二中学等三校2014-2015学年高二上学期期中考试物理试题】在日常生活中,下列几种做法正确的是 （ ）A.保险丝熔断后，可用铁丝代替B.可用湿布擦洗带电设备C.发现电线着火，立即泼水灭火D.发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开【考点】：本题考查了用电基本常识2、【浙江省桐乡第二中学等三校2014-2015学年高二上学期期中考试物理试题】 下列电学器件中，哪个是电容器 （ ）2、C 【解析】A 为电流表，B 是滑动变阻器，C 为可变电容器，D 为蓄电池，故选C【考点】：本题考查了对电学仪器的认识3、【浙江省桐乡第二中学等三校2014-2015学年高二上学期期中考试物理试题】一电熨斗的铭牌标有“220V －1000W ”字样，则它正常工作20分钟电流做功为 J3、1.2×106J 【解析】根据Pt UIt W ==，代入数据J W 6102.160201000⨯=⨯⨯=【考点】：本题考查了电功的计算4、【河南省商丘市2015届高三第二次模拟考试理科综合】如图所示的电路中，电源内阻不可忽略，若调整可变电阻R 的阻值，可使电压表的示数减小△U （电压表为理想电表），在这个过程中（ ）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变【考点】：直流电路动态分析5、【河南省南阳市2016届高三上学期期中质量评估】如图所示的电路，电源内阻为r，A、B，C为三个相同的灯泡，其电阻均为，当变阻器的滑动触头P向下滑动时A．A灯变暗，B灯变亮，C灯变暗B．A灯与C灯的电流改变量的绝对值相等C．A灯与B灯的电压改变量的绝对值相等D．电源输出的电功率减小5、AD【解析】当变阻器R的滑臂P向下移动时，电阻增大，总电阻增大，总电流减小，A灯变暗；电源的路端电压增大，A灯两端的电压U A减小，故B灯两端的电压U B增大，B灯变亮，I B增大，由于总电流减小，故I C减小，C灯变暗，选项A正确；A、B，C为三个灯泡的电流改变量的绝对值的关系满足ΔI A=ΔI C-ΔI B，故选项BC错误；外电路电阻由大于电源内阻的值减小，故电源输出功率减小，选项D正确。
2016-2018年物理高考真题试题分类汇编：电学计算题(精编+解析版)
2016-2018年物理高考真题试题分类汇编电学计算题试题部分1．【2018²全国I卷】如图，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E，在y<0的区域存在方向垂直于xOy平面向外的匀强磁场。
一个氕核11H和一个氘核21H先后从y轴上y=h点以相同的动能射出，速度方向沿x轴正方向。
已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场。
11H的质量为m，电荷量为q不计重力。
求（1）11H第一次进入磁场的位置到原点O的距离（2）磁场的磁感应强度大小（3）12H第一次离开磁场的位置到原点O的距离2．【2018²全国II卷】一足够长的条状区域内存在匀强电场和匀强磁场，其在xoy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xoy平面；磁场的上、下两侧为电场区域，电场强度的大小均为E，方向均沿x轴正方向；M、N为条形区域边界上的两点，它们的连线与y轴平行。
一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出。
不计重力。
（1）定性画出该粒子在电磁场中运动的轨迹；（2）求该粒子从M点射入时速度的大小；（3）若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为从M点运动到N点的时间。
3．【2018²全国III卷】如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。
已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l。
不计重力影响和离子间的相互作用。
求：（1）磁场的磁感应强度大小；（2）甲、乙两种离子的比荷之比。
4．【2018²江苏卷】如图所示，真空中四个相同的矩形匀强磁场区域，高为4d ，宽为d ，中间两个磁场区域间隔为2d ，中轴线与磁场区域两侧相交于O 、O ′点，各区域磁感应强度大小相等．某粒子质量为m 、电荷量为+q ，从O 沿轴线射入磁场．当入射速度为v 0时，粒子从O 上方2d 处射出磁场．取sin53°=0.8，cos53°=0.6．（1）求磁感应强度大小B ；（2）入射速度为5v 0时，求粒子从O 运动到O ′的时间t ；（3）入射速度仍为5v 0，通过沿轴线OO ′平移中间两个磁场（磁场不重叠），可使粒子从O 运动到O ′的时间增加Δt ，求Δt 的最大值．5．【2018²江苏卷】如图所示，两条平行的光滑金属导轨所在平面与水平面的夹角为 ，间距为d．导轨处于匀强磁场中，磁感应强度大小为B，方向与导轨平面垂直．质量为m的金属棒被固定在导轨上，距底端的距离为s，导轨与外接电源相连，使金属棒通有电流．金属棒被松开后，以加速度a沿导轨匀加速下滑，金属棒中的电流始终保持恒定，重力加速度为g．求下滑到底端的过程中，金属棒（1）末速度的大小v；（2）通过的电流大小I；（3）通过的电荷量Q．6．【2018²天津卷】真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置。
2016年高考物理各地试题知识点分类汇编11
2016年高考物理试题分类汇编：十一、交变电流 传感器 一、选择题1.（全国新课标I 卷，16）一含有理想变压器的电路如图所示，图中电阻12R R 、和3R 的阻值分别是31ΩΩ、和4Ω，○A 为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定。
当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。
该变压器原、副线圈匝数比为（ ）A. 2B. 3C. 4D. 5 【答案】B【解析】解法一：当S 断开时，电路如右图所示由闭合电路欧姆定律，原线圈两端电压11U U IR =-得13U U I =- ① 根据变压器原副边电压关系： 1122U n U n = ② 副线圈中的电流： 222235U U I R R ==+③ 联立①②③得：21235n U In I ⎛⎫-=⎪⎝⎭④当S 闭合时，电路如右图所示由闭合电路欧姆定律，原线圈两端电压114U U I R ＇=-⋅得112U U I ＇=- ⑤ 根据变压器原副边电压关系：1122U n U n=＇＇ ⑥ 副线圈中的电流得： 22221U U I R =＇＇＇=⑦ 联立⑤⑥⑦得 212124n U In I ⎛⎫-=⎪⎝⎭⑧联立④⑧解得123n n = 解法二：设开关S 断开前后，变压器的等效电阻为R 和R '，由于变压器输入功率与输出功率相同，S闭合前：2223()()I I R R R n⋅=⋅+，得232R R R n +=① S 闭合后：2224(4)'()II R R n ⋅=⋅，得22R R n'=②根据闭合电路欧姆定律：S闭合前： 1UI R R =+ ③ S闭合后：14UI R R ='+ ④根据以上各式得：212223122131=543R R n n R R R n n++=+++ 解得，3n =2. （全国新课标III 卷，19） 如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b 。
2016年高考物理各地试题知识点分类汇编8
2016年高考物理试题分类汇编：八、恒定电流一、选择题1．（全国新课标II 卷，17）阻值相等的四个电阻，电容器C 及电池E （内阻可忽略）连接成如图所示电路．开关S 断开且电流稳定时，C 所带的电荷量为1Q ；闭合开关S ，电流再次稳定后，C 所带的电荷量为2Q ．1Q 与2Q 的比值为A ．25B ．12 C ．35 D ．23【答案】C【解析】由已知可得：11Q =U C 22Q =U C 则1122Q U =Q US 断开时等效电路如下()()()()1R R +R R +R +R 1U =E R R +R 2R +R +R +R⋅⨯1E 5=S 闭合时等效电路如下2R R1R +R U =E R R 3R +R +R⋅=⋅ 则1122Q U 3=Q U 5=2.（北京卷，19）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。
为使实验结果尽可能准确，最不可取的一组器材是A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安排表和一个电阻箱D.两个安培表和一个滑动变阻器【答案】D【解析】A 中根据闭合回路欧姆定律可得E U Ir =+，可测量多组数据列式求解，A 正确；B 中根据欧姆定律可得()U E r R R=+，测量多组数据可求解，B 正确；C 中根据欧姆定律可得()E I R r =+，可测量多组数据列式求解，C 正确；D 中两个安培表和一个滑动变阻器，由于不知道滑动变阻器电阻，故无法测量，D 错误；3. （上海卷，13）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（A ）电动势是一种非静电力（B ）电动势越大，表明电源储存的电能越多（C ）电动势的大小是非静电力做功能力的反映（D ）电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其它形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A 、B 错误而选项C 正确；闭合电路中电源两端电压大小等于外电压大小，故选项D 错误。
高考物理电学实验真题汇编
高考物理电学实验真题汇编2016年高考物理电学实验题情景描述：某学生使用旧式千兆欧计测量直流电路中所接3个电阻串联组合时，计断开。
实验目的：阐明原因并解决问题。
实验装置：电源、千兆欧计、电压表、信号发生器等。
实验步骤：1.先测量5个电阻的分压值，以校准千兆欧计；2.用校准值测量3个电阻的接法组合，计断开；3.将测量结果写在实验报告中。
实验要求：分析计断开的原因并提出解决方法。
2017年高考物理电学实验题情景描述：某学生设计一个简易电路，要求输出10V电压。
实验中，该学生接入两节干电池，但电压未达到要求。
实验目的：解释电路输出不足的原因并进行调整。
实验装置：电池盒、开关、导线、千用表等。
实验步骤：1.按设计连接电路，测量输出电压；2.分析不足的原因并采取适当措施，使电路输出电压达到10V；3.记录调整后的电路连接方式和输出电压。
实验要求：解释电路输出不足的原因，提出解决方法，并记录调整后的电路连接方式及输出电压。
2018年高考物理电学实验题情景描述：某学生在实验室中进行电学实验，将电阻R1、R2和R3连接起来，观察电压表和安培表的读数。
实验目的：分析电路中元件的连接方式对电压和电流的影响。
实验装置：电源、电压表、安培表以及电阻R1、R2、R3等。
实验步骤：1.按要求连接电路，观察并记录电压表和安培表的读数；2.改变电阻的连接方式，再次观察并记录电表的读数；3.总结电路中元件的连接方式对电压和电流的影响。
实验要求：分析电路中元件连接方式的变化对电压和电流的影响，并给出结论。
通过以上三年高考物理电学实验真题的汇编，我们可以看到高考物理电学实验着重考察学生在实验操作和实验数据处理方面的能力。
在实际的学习和备考中，同学们应多加练习，掌握实验技能，提高自己的电学实验水平，为高考取得优异成绩打下坚实的基础。
