技术交底记录(防雷及接地安装)
防雷接地工程技术交底
防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。
因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。
本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。
一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。
1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。
1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。
二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。
2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。
2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。
三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。
3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。
3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。
四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。
4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。
4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。
防雷接地工程技术交底
防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项技术工程，旨在保护建造物及其设备免受雷电侵害，确保人身和财产的安全。
本次技术交底旨在详细介绍防雷接地工程的相关知识和施工要求，确保施工人员能够准确理解并按照规范进行工程施工。
二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物的金属构件与地下土壤形成良好的接地连接，以达到防雷的目的。
接地装置包括接地体、接地极、接地网等。
三、工程要求1. 设计要求：(1) 根据建造物的高度、用途和周围环境等因素，合理确定接地装置的类型和数量。
(2) 接地装置应符合国家相关规范和标准的要求，确保接地电阻满足设计要求。
(3) 接地装置的材料应具有良好的导电性能和耐腐蚀性能，确保长期可靠使用。
2. 施工要求：(1) 施工前，施工人员应子细阅读设计图纸和相关规范，确保理解设计要求。
(2) 施工现场应保持整洁，防止杂物和灰尘进入接地装置。
(3) 接地装置的安装位置和深度应符合设计要求，确保与建造物金属构件的接触良好。
(4) 接地装置的接地体应埋设在湿润的土壤中，避免干燥或者石质土壤。
(5) 接地体的埋设深度应符合设计要求，普通不低于1.5米。
(6) 接地体的埋设方式应采用冲压或者钻孔方式，确保接地体与土壤的密切接触。
(7) 接地极的安装应坚固可靠，接地极与接地体之间的连接应紧固可靠，确保接触电阻不超过规定值。
(8) 接地网的布置应均匀、密集，接地网与接地体之间的连接应坚固可靠。
(9) 施工完成后，应进行接地电阻测试，确保接地电阻满足设计要求。
四、安全措施1. 施工人员应佩戴符合要求的个人防护装备，包括安全帽、防静电服、绝缘手套等。
2. 施工现场应设置明显的安全警示标志，禁止未经许可的人员进入施工区域。
3. 施工人员应严格按照作业规程操作，禁止违章操作和私自更改设计方案。
4. 施工人员应熟悉和掌握相关应急救援措施，确保在发生意外情况时能够及时处理。
五、质量验收1. 施工完成后，应进行接地电阻测试，测试结果应符合设计要求。
接地、防雷安全技术交底
接地、防雷安全技术交底1. 引言接地和防雷是电气系统设计和工程中非常重要的安全技术措施。
合理的接地系统可以确保电气设备的正常运行，并预防人身伤害和财产损失。
本文将详细介绍接地和防雷的相关知识和技术要点。
2. 接地系统接地系统是电气设备安装和运行过程中必不可少的一部分。
它主要包括以下几个方面：2.1. 接地的目的接地的主要目的是保护人员安全、设备正常运行和防止电气事故的发生。
通过将电气设备与大地之间建立良好的连接，可以有效地排除电气设备上的电荷，减小电气系统的接触电压，并提供一个可靠的回路，以便于故障电流及时流过。
2.2. 接地的种类接地可以分为以下几种种类：2.2.1. 设备接地设备接地主要是指将电气设备的金属外壳或其他导电部分与大地之间建立连接。
设备接地可以保护用户免受触电风险，并在电气设备发生故障时提供一条散流通路。
2.2.2. 系统接地系统接地是指将电气系统或电气设备的整体与大地之间建立连接。
系统接地常用于中性点接地系统，通过将电气系统中的中性点与大地相连，可以确保电气系统的稳定性和正常运行。
系统接地还可以降低接触电压，提高电气设备的绝缘性能。
2.3. 接地方法接地方法根据不同的需求和实际情况而定，常用的接地方法包括以下几种：2.3.1. 直接接地直接接地是指将电气设备或电气系统的导体直接埋入地下，与大地相连，形成一条导电回路。
这种接地方法操作简单、成本低，常用于低电压电气系统。
2.3.2. 电阻接地电阻接地是通过在接地回路中引入电阻器，来限制故障电流的流动，以减少故障对电气设备的损害。
电阻接地也可以降低接触电压，保护人员免受电击伤害。
电阻接地常用于中高压电气系统。
2.3.3. 变压器接地变压器接地是指通过连接变压器的中性点与大地之间的导线，来实现接地。
变压器接地可以有效地降低接触电压，提高电气系统的安全性和可靠性。
2.4. 接地系统的设计要点设计和建立合理的接地系统是保障电气设备运行安全的关键。
防雷及接地安装技术交底
利用镀锌扁钢在屋顶暗敷的避雷带可以埋在建筑我那防水保护层内。并应与暗敷的避雷网和防雷引下线焊接。
利用结构圈梁里的主筋做均压环时，应将不少于两根的主筋焊成闭合环路，并与每个防雷引下线焊接牢固。在金属门窗处留出与金属门窗的连接头（不少于两点）。
用扁钢敷设在建筑物外墙四周的均压环，应与周围各引下线可靠焊接成一体。
11、预埋在混凝土中的焊接接头外，其余均应有防腐措施。
五、成品保护
1、接地线明敷设施工时，不得损坏建筑结构，不得污染建筑、装饰及设备表面。
2、避雷网、避雷带安装完成后，应加强保护，避免砸碰。
六、需要注意的质量问题
1、焊接操作人员必须持证上岗，以防焊接质量部符合要求。
2、明敷设引下线支架应定牢固，横平竖直，以免引下线松动，超出允许偏差。
2、室内接地干线作业条件
支架安装完毕。
保护管已预埋。
土建初装完毕。
3、屋顶避雷带、避雷网、避雷针安装作业条件
避雷带、避雷网支架做完。
防雷引下线做完。
具备调制场地和垂直运输条件。
需用脚手架处，脚手架已搭设完毕。
三、施工工艺
（1）工艺流程
（2）接地装置安装
人工接地体（极）安装
接地体的加工：接地体应使用热镀锌钢材制作，长度不小于2.5m。为便于打入，可将接地体一端加工成尖型。
采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线放置断接卡子。
（5）引下线暗敷设
利用结构柱子主筋（直径不小于16mm）作引下线时，先按设计要求找出柱子主筋位置，然后油漆做好标记，距室外地坪0.3～0.5m处焊出测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。
防雷及接地安装技术交底

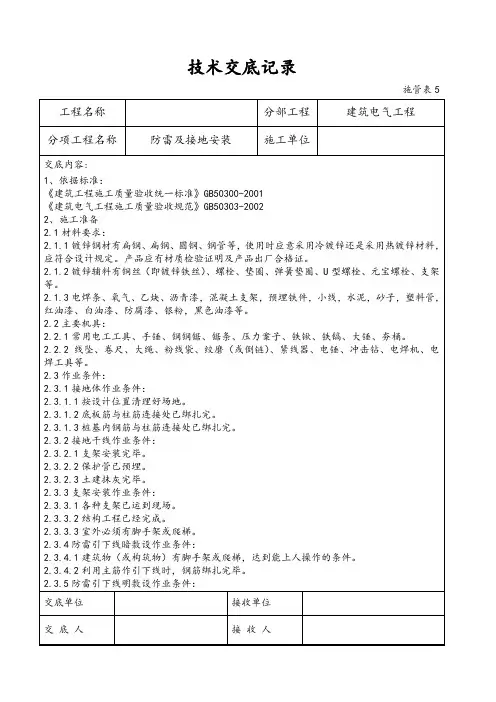

技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.2挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3.3.2所示。
图3.3.23.3.3安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。
先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm）焊在接地角钢一即可，见图3.3.3所示。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。
图3.3.3交底单位接收单位交底人接收人技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.4接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。
扁钢应侧放而不可放平，侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3.3.4所示。
图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处3.3.5核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。
3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体。
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
防雷接地安装安全技术交底模板

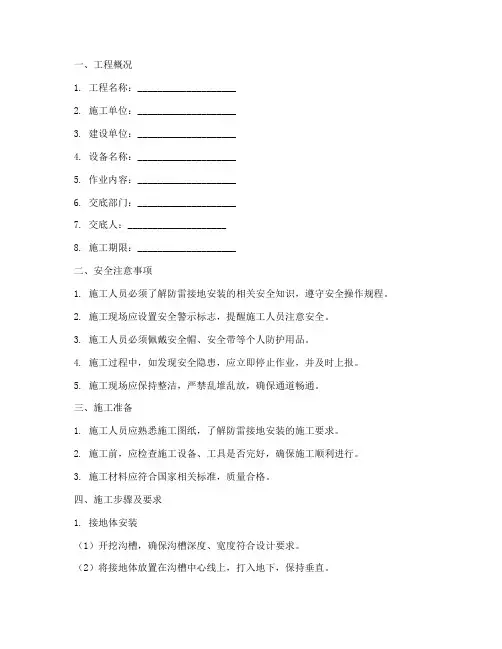

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 建设单位：____________________4. 设备名称：____________________5. 作业内容：____________________6. 交底部门：____________________7. 交底人：____________________8. 施工期限：____________________二、安全注意事项1. 施工人员必须了解防雷接地安装的相关安全知识，遵守安全操作规程。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
3. 施工人员必须佩戴安全帽、安全带等个人防护用品。
4. 施工过程中，如发现安全隐患，应立即停止作业，并及时上报。
5. 施工现场应保持整洁，严禁乱堆乱放，确保通道畅通。
三、施工准备1. 施工人员应熟悉施工图纸，了解防雷接地安装的施工要求。
2. 施工前，应检查施工设备、工具是否完好，确保施工顺利进行。
3. 施工材料应符合国家相关标准，质量合格。
四、施工步骤及要求1. 接地体安装（1）开挖沟槽，确保沟槽深度、宽度符合设计要求。
（2）将接地体放置在沟槽中心线上，打入地下，保持垂直。
（3）接地体顶端距离地面600mm时停止打入。
2. 接地扁钢敷设（1）根据设计要求，敷设接地扁钢。
（2）确保接地扁钢与接地体连接牢固，焊接质量符合要求。
3. 防雷引下线安装（1）利用柱内钢筋作防雷引下线，确保引下线与接地扁钢连接牢固。
（2）焊接前进行焊接工艺试验，确保焊接质量。
4. 接地电阻检测（1）安装完成后，进行接地电阻检测，确保接地电阻不大于1欧姆。
（2）检测不合格，应立即查找原因，并采取措施进行处理。
五、安全措施1. 施工现场应设置安全防护设施，如安全网、防护栏杆等。
2. 施工人员应遵守操作规程，严禁违规操作。
3. 施工过程中，如遇恶劣天气，应立即停止作业，确保施工人员安全。
防雷与接地装置安装技术交底卡
1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
2可靠焊接要求：各焊缝要饱满、均匀，无虚焊、点焊，咬边伤主筋现象。
3焊口保护：焊接完成(合格)后要敲掉焊渣。
4焊点标记：基础设备房中的接地极、总(局部)等电位钢板、测试点钢板均需做防锈除锈刷漆做醒目标记；防雷引下线引上钢筋点刷漆做醒目标记点，并在图纸中做出记录。
一、施工准备：
1、材质要求：防雷及接地装置所有部件均应采用镀锌材料。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、圆钢、螺栓、垫圈、支架等。
2、施工机具进场：电弧焊机、镀锌扁钢、圆钢(短节制成L型)、焊条(三级钢为J5系列)、手锤、沥青漆、黄调和漆、撬棍等。
3、作业条件：1）按位置清理好现场。2）底板筋与柱筋连接处已绑扎完。3）桩基内钢筋与柱内筋连接处已绑扎完。
二、施工质量要求：
1、基础接地装置：ຫໍສະໝຸດ 础底板(大梁)(钢筋笼)上下钢筋焊接并与梁柱筋焊接，大梁两根外侧筋闭合焊通，并在引下点部位连接(制作Φ12以上L型筋做转角)。
2、电井、管井、电梯井、设备机房、总(局部)等电位等位置接地装置，用镀锌扁钢规格4×40与基础接地装置做可靠焊接，引出(入)地面或井内设计位置。
交底人
被交底人
交底时间
防雷与接地装置安装技术交底卡
工程名称
项目
楼栋号
9#楼
分项工程名称
防雷及接地工程
工程量
/
分包公司
/
负责人
/
交底内容：
本次为9#楼基础接地及防雷引下线的施工技术交底
图纸设计概况：避雷引下线图纸设计为利用建筑物混凝土柱子钢筋引下，所有点的位置在平面图上都有标注，请仔细核对图纸及现场。4处引下线在室外地面下0.5m处引出一根40×4mm热镀锌扁钢伸向墙外50mm，做检测接地端子或做外接人工接地极之用。防雷引下线的柱筋每层至少有一个箍筋与主筋相焊接。 等电位部分：在基础部分各强弱电气竖井内位置从基础钢筋引出，预留50cm扁钢，以便于竖井内通长敷设的扁钢二次连接。本建筑系利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。
防雷接地技术交底
技术交底JD-001技术交底JD-0014.焊接要求:①扁钢为其宽度的2倍（且至少3个棱边焊接）②圆钢为其直径的6倍③圆钢与扁钢连接时，其长度应为圆钢直径的6倍④扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外, 并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
⑤接地线与接地极或接地极与接地极之间的焊接点，应涂防腐材料四、主要防雷接地节点做法承台上层聃承台内钢筋与桩基内钢筋焊接示意图注2 3 5 4t 当基硫底有桩基眄宜按梱施工 本驅肝班硫注的讎和祐.当不綵胖接法连接吐可采驷栓霜的卡赠魏 （參！145页）.聲基为JHHS 基眄由干鮮惟基就位后厂蛀血丹 打皆欲度的緞上2启晋外馳郦按梱处肚 建馳隅也髀坡厳t 应褫其狀觥乱做法是:护 畑盼艸畅10酗或聯或者肌25X4 扁钢順连腕来卡后两帖建黝基辆篇连捋为土 境接鮒钢棚X 2水跚麴淞*械般保护厚 4501“耳直徑汨00m（7n 丿 一ry31:1 /F桩基鯛 _承台辭 连接骅41*豐¥4■十于匚﹂4﹄ 一芽蛊器卑序茨辛一—一i-上FH HU S ^t〒丄i aal s 壹抽51一盅22e33a2 23 3雲401伸做处餓线鞠引下线节点做法示意图雁他酬月至屋醸 乍泄詐苣上（另睡肋甌甜亂L63X63X5上巴SsiWmm当颐上方I賄专设断制別岀此引出纽唸线酚肖其的I防雷节点示意图五、安全注意事项1、进入施工现场必须遵守安全生产六大纪律。
2、电焊时，严格遵守“十不烧”规程操作：1）、焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。
2）、凡属一、二、三级动火范围的焊、割作业，未竟办理动火审批手续，不准进行焊、割。
3）、焊工不了解焊、割现场周围情况，不得进行焊、害叽4）、焊工不了解焊件内部是否安全时，不得进行焊、害叽5）、各种装过可燃气体、易燃液体和有毒物质的容器。
防雷及接地安装工程技术交底
防雷及接地安装工程技术交底一、前言在电气工程的安装过程中，为了保障设备的安全运行，静电防护和接地技术是非常重要的。
本文主要针对防雷及接地安装工程技术的要求进行交底和介绍。
二、防雷技术交底1. 防雷指导意见在进行防雷工程时，需要考虑以下一些问题：•建筑物的高度和类型；•屋顶和挑板的情况；•地区的气候条件；•杆塔和支架的情况。
根据以上要求，我们需要选用合适的防雷装置并按照规范要求进行安装。
2. 防雷装置防雷装置是用来保护建筑物内的电气设施免受雷击侵害的一种装置。
常见的防雷装置包括避雷针和避雷网等。
在选择防雷装置时，需要根据建筑物的类型，地区的气候条件和功能需求等因素进行选择。
3. 防雷接地防雷接地是指采用导体把设备电器和建筑物接地，形成一个低阻抗的导体通路，把雷电场的电势分布，安全送到地面。
在防雷接地的安装过程中，需严格遵循相关规范，可采用平行地网或接地极方式进行。
4. 用户停电措施防雷工程施工中，可能需要进行设备停电，所以需要事先制定停电方案，告知运营单位，确认设备是否具备完整备份。
三、接地技术交底1. 设备接地设备接地的主要目的是保证设备外部金属外壳与大地之间具有一定电阻，以防止人员触电和漏电事故。
在设备接地时，需要考虑网点的距离、接地电阻值、接地方式等因素。
通常情况下，设备应采用独立接地方式。
2. 建筑物接地建筑物接地是指建筑物与大地之间的连接。
建筑物接地具有消除雷电场影响、消除静电荷和漏电流、降低干扰、防止电击等一系列功能。
在进行建筑物接地时，应根据建筑物的使用性质和子系统的功能要求等因素进行设计和优化，确保接地电阻值符合规范要求。
3. 接地电阻测试接地电阻测试是为了检查接地系统的连续可靠性，遵循抽样原则进行测试。
在接地电阻测试中，要保证测量数据的准确性，并根据规范进行分析和评估。
四、结语防雷及接地安装工程是电气工程中非常重要的一部分。
在进行施工前，需要对施工人员进行技能培训，确保施工质量符合规范要求。
1防雷及接地技术交底内容
3.引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋作通长焊接作为引下线,引下线间距不大于25m。所有外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。
2)支架顶部一般应距建筑物表面lOOmm。
3)两支架垂直间距不大于1．5m。间距应均匀，允许偏差30mm。垂直度每3m检查段允许偏差2‰但全长偏差不得大于lOmm。
4)支架及固定件应采用镀锌材料。
(3)引下线安装
1)引下线安装前，必须先将扁钢或圆钢调直，将引下线用大绳提升到最高点，放入每个支架卡子内，从断接卡处由下而上将卡子螺栓拧紧。断接卡子处应进行焊接。焊接后，清除药皮，刷防锈漆。防雷引下线及接地体的连接应采用焊接，焊接处应补涂防腐剂。
签字栏交底人审核人接受交底人1利用结构柱子主筋直径不小于6mm作引下线时先按设计要求找出柱子主筋位置然后油漆做好标记距室外地坪05m处焊出测试点随钢筋逐层串联焊接至顶层焊接出一定长度的与避雷带连接线搭接长度不应小于钢筋直径的10倍做完后进行隐检并做好隐检记录
一、交底范围
本技术交底适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。
8.本工程接地型式采用TN-C-S系统,电源在进户处做重复接地,并与防雷接地共用接地极。
9.整个防雷接地装置应连接成一导电整体，各部位焊接一定严格保证质量，焊接可靠。
三、施工准备
（一）材料要求
1．接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为镀锌材料。产品应有材质证明及产品出厂合格证。
接地与防雷安全技术交底
接地与防雷安全技术交底前言接地与防雷技术是现代电气工程中至关重要的一环。
其在保障电机、电器的正常运行、维护人员的安全和预防火灾等方面扮演着不可替代的角色。
本文就接地和防雷技术进行详细的交底。
什么是接地技术？接地技术是指将设备或建筑物与大地形成良好的接触，并确保大地成为消除和保护设备与人身安全的自然导体。
它是电气工程中保证电安全、防止触电危害及电气火灾的重要措施。
接地的主要作用接地技术的主要作用包括：•保护电气设备及人员的安全，尤其是在触电情况下，电流可以通过接地线构成的回路流回大地中，减少触电危险，尤其是保护用户的人身安全。
•控制屏、柜橱内的电位使之处于相同的电位，以保证设备的正常运行和降低干扰，提高仪器的精度和稳定性•防止气体积聚爆炸等危险情况发生，避免引发火灾，减少安全医疗事故的发生。
接地的分类按照不同的场合和功能，接地技术可以分为：•保护接地•信号接地•电力接地保护接地保护接地主要用于金属外壳及设备的可触及部分等，以降低外露的金属设备及金属外壳和人体发生直接接触造成触电打击的危险。
信号接地信号接地可用于直流、交流和数字信号等不同类型的信号线。
信号接地能够消除各种信号干扰，提高通讯质量，增进设备间的互联性能。
电力接地电力接地是供电系统的必要要素之一，它确认系统中各种设备的电位是相等的，从而更准确地进行电气保护，防止触电危险和电气故障。
什么是防雷技术？防雷技术是预防雷电危害的技术。
作为一种重要的安全技术防范手段，防雷技术最早被应用于采煤工作面，在现代物流、电力传输、通讯设备、医学设备等领域得到了广泛应用。
防雷的作用防雷技术的主要作用包括：•防止因雷击造成的人员伤亡及电力设备损坏，减少由雷击引发的火灾及爆炸等事故的发生；•减少因雷电产生的电磁干扰，提高通讯线路、配电线路、电气自动化控制系统、计算机网络系统等运行的可靠性和稳定性；防雷的分类防雷技术按照场合的不同，主要分为：•天线接地防雷•楼房防雷•电力系统防雷天线接地防雷在电信、通讯等领域广泛应用的天线接地技术，通过坚固的大地接口使信号发生器（即天线）与地面建立良好的连续结构，将多余的放电电流引入地面，保证通讯设备的正常运行。
防雷工程技术交底
防雷工程技术交底一、项目背景防雷工程是指对建筑物、设备和人员进行保护，防止雷电对其造成损害的技术措施。
本次防雷工程技术交底旨在明确防雷工程的目标、原理、施工要求以及相关安全注意事项，确保项目顺利进行。
二、防雷工程目标1. 保护建筑物：防止雷电对建筑物造成直接打击和间接损害，如火灾、爆炸等。
2. 保护设备：防止雷电对设备造成损坏和停工，确保设备的正常运行。
3. 保护人员：防止雷电对人员造成伤害和生命安全威胁。
三、防雷工程原理1. 雷电形成原理：雷电是由大气中云与地面或云与云之间的电荷分离所引起的自然现象。
2. 雷电保护原理：通过合理布置和接地导体，将雷电引入地下，使其不对建筑物和设备造成损害。
四、施工要求1. 防雷接闪器：在建筑物的高处安装防雷接闪器，用于吸收和引导雷电，减少雷电对建筑物的影响。
2. 接地系统：建立良好的接地系统，确保雷电能够顺利引入地下，以保护建筑物和设备。
3. 导线布置：合理布置导线，减少雷电对设备的影响。
导线应采用优质铜材料，连接牢固可靠。
4. 防雷装置：安装防雷装置，如避雷针、避雷带等，用于吸收和分散雷电，减少雷电对设备的影响。
5. 维护保养：定期检查和维护防雷设施，确保其正常运行。
如发现故障或损坏，应及时修复或更换。
五、安全注意事项1. 施工人员应具备相关防雷工程知识，严格按照施工规范进行操作。
2. 在雷雨天气或雷电活动频繁的时候，应暂停施工，确保人员的安全。
3. 使用专业的防雷工具和设备，确保施工质量和安全。
4. 施工现场应设置明显的警示标志，提醒人员注意雷电风险。
5. 施工人员应定期接受防雷工程培训，提高安全意识和应急处理能力。
六、总结防雷工程是保护建筑物、设备和人员安全的重要措施。
通过合理的布置和施工要求，可以有效减少雷电对建筑物和设备的损害。
在施工过程中，必须严格遵守安全注意事项，确保人员的生命安全和工程质量。
通过本次防雷工程技术交底，希望能够加强施工人员的防雷意识，确保项目的顺利进行。
防雷接地技术交底
6.5、屋顶避雷网
在屋顶采用∅12热镀锌圆钢明敷作避雷带,屋顶避雷连接线网格不大于10mx10m或12mx8m。
6.6、避雷针
避雷针采用φ20的圆钢加工而成。
技术交底记录
编号
工程名称
交底日期
施工单位
分项工程名称
防雷接地系统安装工程
交底提要
防雷接地技术交底
交底内容
一、编制依据
1、《建筑防雷施工质量控制与验收规范》（DBJ50-060-2006）
2、《防雷与接地安装》（03D501-3）
3、《防雷与接地安装》（03D501-4）
二、说明
本工程属于第二类防雷，防雷接地利用建筑物基础内钢筋作为自然接地装置，并以地梁内二根不小于ф16mm的主筋或4根不小于ф10mm的主筋作为接地连接线焊接导通，组成接地网，在没有地梁处，须采用40mm×4mm镀锌扁钢作为接地连接线，将建筑物内工作接地、保护接地、等电位联结等通过柱子内主筋与之连接实现可靠接地。建筑的防雷装置需满足防直击雷、侧击雷，防雷击电磁脉冲及雷电波侵入等要求，并设置总等电位结。
6.3、防雷引下线
引下线利用柱子或剪力墙内两根∅16或四根∅10以上主筋通长焊接作为引下线,间距不大于18m;引下线上端与避雷带焊接,下端与基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接,在室外地坪下焊出一根40mm×4mm热镀锌扁钢,该扁钢埋深1.0m，伸出1.1m。外墙引下线距地0.5m设测试卡子,室外接地凡焊接处均应刷沥青防腐。
六、工艺流程
接地体→变配电室、发电室接地→引下线→等电位连接→均压环→避雷带→避雷针
防雷接地技术交底记录大全
防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。
二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。
2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。
3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。
三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。
2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。
3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。
4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。
5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。
6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。
7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。
8.检测接地系统的接地电阻值，确保达到设计要求。
9.编制施工技术交底记录。
四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。
2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。
3.施工现场应保持整洁，及时清理施工废料和杂物。
4.施工设备必须经过检验和维护，确保其正常运行。
5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。
五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。
2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。
以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。
避雷接地施工技术交底
避雷接地施工技术交底编制：侯春海时间：2024年4月20日山东长兴集团避雷接地施工技术交底记录工程名称：济南轨道交通产业园（一期）（10#楼、11#楼、12#楼、13#楼及车库）注：①执行标准名称及编号可暂选用国家有关部委，省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；②交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
防雷接地安装施工技术交底一、交底依据建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012等电位联结安装D502-15D502建筑物防雷设施安装D501-15D501接地装置安装_电气弱电图集14D504二、本工程防雷介绍及要求1、本建筑属于三类防雷，接闪器采用建筑物屋面敷设的镀锌圆钢（明装10#，暗装12#）作为闪接带，采用多支接闪杆连接。
2、高出屋面的所有管道等金属物应与防雷装置焊接，各种高出屋面的管道均加设接闪杆与屋面接闪线连接。
3、利用建筑物外围所有剪力墙暗柱内(满足Ф10<钢筋直径d<Ф16时四根,钢筋直径d>Ф16时两根)的坚向主筋作为引下线,间距不大于25m,引下线上端与接闪带连接,下端与建筑物接地极可靠连接。
建筑物四角的外墙引下线在距室外地面上0 5米处设测试卡子。
4、采用联合接地方式:将建筑外圈独立基础上下两层两根(不小于Ф16)水平主钢筋沿建筑物外圈焊接成环形,并利用4 0*4 镀锌扁钢与主轴线各独立基础内对角2根(不小于Ф16)水平主钢筋通长连接成网(土建做法,以下余同),构件之间必须连接成电气通路,接地电阻要求不大于1.0欧姆在建筑物四角做测试点处名引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米,当测试电阻不能满足要求时,需做人工接地体与之可靠焊接。
4、接地装置采用:建筑物基础接地5、防雷接地应与交流工作接地、安全保护接地等共用一组接地装置,防雷冲击接地电阻值要求不大于1欧6.钢质接地装置应采用焊接连接。
防雷接地技术交底记录
5.7.8、避雷线安装：
（1）避雷线采用Ø10镀锌直条圆钢，圆钢为热镀锌镀锌层均匀无剥落，在搬运中要尽量减少圆钢与其他物体或地面摩擦，以免破坏镀锌层。
（2）避雷线安装要平直、牢固，不能由高低起伏和弯曲现象，平直度每2米检查段允许偏
7.2、操作高度超过2米，或临边作业必须系好安全带，并将卡环扣在安全牢固处，安全带高挂抵用，实在没有安全挂点的，必须栓安全绳，将安全绳两端拴在牢固可靠的固定点上并拉紧，再将安全带挂在安全绳上。高空作业严禁饮酒，杜绝打骂嬉戏。
7.3、使用电钻、台钻、切割机等电动工具必须接地良好，并有专用配电箱，严格遵守一机一箱一闸一漏。
（5）将结构预留出的防雷引下线用Φ12镀锌圆钢暗敷在钢架内，与避雷卡在同一条线上引出。
（6）避雷卡高度为一般为12cm(露出装饰面)，最低处不低于8cm，避雷卡安装完成后间距均匀高度一致，必须垂直于装饰面。
（7）避雷卡或角钢支架焊接完成后，将焊药清理干净刷防锈漆做防腐处理。
（8）避雷卡采用Ø12圆钢支架，顶端扁钢要求方正，和圆钢焊接处要牢固，镀锌层均匀无剥落。
4.7、等电位联接条件：设备、管道安装就位后、墙体饰面完成前。
4.8、具备调直场地和垂直运输条件。
4.9、各种支架、圆钢、扁钢、已经运到现场。
5、操作工艺：
5.1 工艺流程： 接地体→接地干线→引下线暗敷→ 避雷带
5.2、接地体安装：本工程接地体由自然接地体（及本工程基础）组成。接地电阻不大于0.5欧姆，遥测达不到要求是应增设人工接地极。
（9）屋面中间部分避雷支架用混凝土支墩，混凝土支墩制作时采用梯形上下方口钢模具，上口10cm×10cm、下口14cm×14cm、高10cm，混凝土标号不低于C25，振捣密实，表面光滑无气泡，使用时提前制作养护期过后方能使用。避雷卡要注在支墩上口中心，露出高度为10cm，避雷卡下端为燕尾或压扁，垂直于支墩上面。支墩在摆放时先把两端用砂浆稳坐牢固，高度为通长最低处能稳坐支墩为宜，然后拉线找出避雷卡上平中线，间距不大于一米平均稳放。
技术交底001--防雷、接地
扁钢作为高、低压配电柜、变压器的接地连接之用。 3.4.3.2 在强、弱电竖井垂直敷设两条-40*4 的热镀锌扁钢作为桥架等的接地之用。 3.4.3.3 明敷设接地母线的安装要求 待墙面粉刷工程完活后，方可进行接地母线安装，敷设前必须先在墙壁上确定好母
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁 DQ－004
工程名称
...
施工单位
...
分项工程名称 防雷、接地
交底日期 4
交底内容：
合格后及时请监理单位进行隐检，同时做好隐检记录。 焊接处（双面焊接，焊接长度大于12 ）
φ12跨接钢筋
钢筋直螺纹套筒跨接焊示意图 图1
3．4 室内、外接地母线敷设 3.4.1 室内接地母线暗敷设 根据设计图纸，本工程在电气竖井；消防值班室；卫生间、淋浴间；弱电机房等部位 做总等电位端子箱，因此从基础底板轴线相应的两根主筋上焊接引上-40*4 的镀锌扁 钢暗敷设至等电位端子箱。
项目专业技术负责人：
交底人：
3．2．1 基础底板内轴线主筋接头处；基础底板内纵、横向轴线交叉处主筋、基础底 板内轴线主筋与柱内主筋接头处以及柱内主筋引上的连接处应采用跨接焊接，焊接处要求： 焊缝饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处 的药皮应敲干净，埋入土内的部位应刷两道沥青漆防腐。
3．2．2 采用搭接焊时，其焊接长度应符合如下要求： 3．2．2．1 镀锌扁钢不小于其宽度的 2 倍，三面施焊。 3．2．2．2 镀锌圆钢焊接长度为其直径的 6 倍，双面施焊。 3．2．2．3 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的 6 倍，双面焊接。 要求：焊缝饱满，不咬肉、夹渣，无气孔，焊接质量合格。 3.3 基础底板接地体安装 利用基础底板轴线钢筋做好接地体，按设计图纸尺寸位置，将工程基础底板轴线的两 根主筋全部焊接连通；找好引上砼柱位置，将不少于 2 根柱主筋与基础底板轴线的两根钢 筋焊接好，并在室外地坪下 1 米处焊接-40*4 的镀锌扁钢伸出，以作为室外人工接地体的 连接点，焊接点药皮清除；在引下线柱上室外地坪上 2 米处焊接两根φ16 的镀锌圆钢至测 试端子箱，并及时将两根引上主筋用油漆做好标记，便于引出和检查。焊接完工进行自查
防雷及接地安装工程技术交底记录
①预留孔：按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出６ｍｍ以上，其方法有三种：
审核人
交底人
接受交底人
技术交底记录
表C2—1
编号
工程名称
交底日期
施工单位
分项工程名称
交底日期
施工单位
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地安装工程的相关材料、机具准备、质量要求及施工工艺
交底内容：
②根据设计要求进行弹线及分档定位。
③用手锤、錾子进行剔洞，洞的大小应里外一致。
④首先埋注一条直线上的两端支架，然后后用铅丝拉直线埋注其它支架。在埋注前应先把洞内用水浇湿。
⑤如用混凝土支座，将混凝土支座分档摆好，先在两端支架间拉直线，然后将其它支架用砂浆找平找直。
③支架水平间距不大于１ｍ（混凝土支座不大于２ｍ）；垂直间距不大于１．５ｍ，各间距应均匀，允许偏差３０ｍｍ。转角处两边的支架距转角中心不大于２５０ｍｍ。
④埋注支架所用的水泥砂浆，其配合比不应低于１∶２。
２、支架安装
①应尽可能随结构施工预埋支架或铁件。
审核人
交底人
接受交底人
技术交底记录
表C2—1
编号
工程名称
③土建外装修完毕。
６、避雷网安装：
①支架安装完毕。
②具备调直场地和垂直运输条件。
７、避雷针安装：
①接地体及引下线必须做完。
②需要脚手架处，脚手架搭设完毕。
③土建结构工程已完，并随结构施工做完预埋件。
（二）材质要求
１、防雷及接地装置所有部件均应采用镀锌材料。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、Ｕ形螺栓、元宝螺栓、支架等。

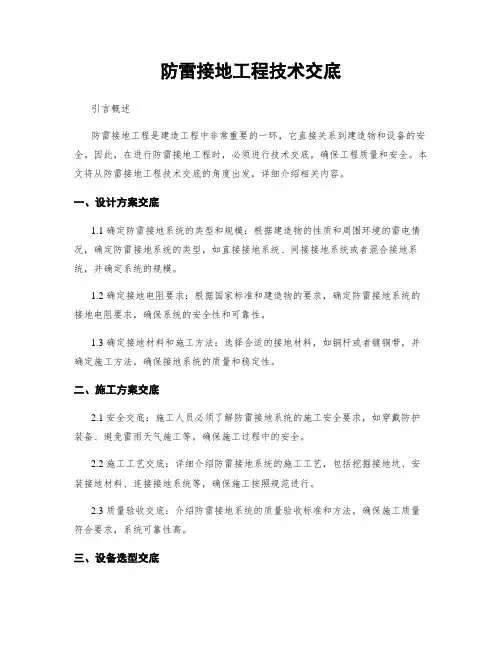

防雷接地工程技术交底
防雷接地工程技术交底引言概述：防雷接地工程技术交底是指在建设工程中，对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。
防雷接地工程是建造物必备的安全设施，它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。
本文将从设计、施工、监测等方面，详细介绍防雷接地工程技术交底的内容。
一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中，需要遵循以下原则：1.1.1 合理布置接地装置：根据建造物的结构特点和雷电活动规律，合理布置接地装置，确保接地系统能够有效地引导雷电电流。
1.1.2 选择适当的接地材料：根据建造物的具体情况，选择合适的接地材料，如铜材、镀锌钢材等，以确保接地系统的导电性能。
1.1.3 考虑接地系统的稳定性：在设计过程中，需要考虑接地系统的稳定性，采取适当的措施，防止接地电阻过大或者过小，影响接地效果。
1.2 接地系统设计步骤在进行防雷接地工程设计时，需要按照以下步骤进行：1.2.1 确定建造物的雷电保护等级：根据建造物的用途和重要性，确定雷电保护等级，为接地系统的设计提供基础。
1.2.2 测量土壤电阻率：通过测量土壤电阻率，确定接地系统的设计参数，如接地电阻值。
1.2.3 设计接地装置：根据建造物的结构和雷电活动规律，设计接地装置的布置方式和数量，并进行合理的计算和选择。
1.3 接地系统设计注意事项在进行防雷接地工程设计时，需要注意以下事项：1.3.1 避免接地系统与其他金属结构共用：为了避免接地系统与其他金属结构的相互干扰，应尽量避免接地系统与其他金属结构共用。
1.3.2 避免接地系统与电力系统共用：为了避免接地系统与电力系统的干扰，应尽量避免接地系统与电力系统共用。
1.3.3 确保接地系统的可靠性：在设计过程中，需要考虑接地系统的可靠性，采取适当的措施，确保接地系统的稳定性和耐久性。
二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前，需要进行以下准备工作：2.1.1 制定施工方案：根据设计要求，制定详细的施工方案，包括施工工序、施工方法、施工材料等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、接地装置安装
利用柱形桩基及承台钢筋做接地体。按施工图要求，找好桩基组数位置，把每组桩基周围主筋搭接封焊，再与承台上主筋和柱内主筋（不少于2根）焊好，并在室外地面以下将柱内主筋预埋好接地连接板，清除药皮，并将两根主筋用油漆做好标记，便于引了和检查，作好隐蔽检查，填写隐检记录。
2、接干线安装
接地干线应与接地体连接的扁钢或铜排相连接。
3、引下线暗敷设
（1）利用结构柱子主筋（直径不小于Ф16mm）作引下线时，先按设计要求找出柱子主筋位置，然后用油漆作好标记，距室外地坪0.3～0.5m处焊出测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。
续表
工程名称
大运城邦花园一期
交底日期
施工单位
中铁建工集团有限公司
分项工程名称
防雷及接地安装
交底内容：
六、应注意的质量问题
1、焊接操作人员必须持证上岗，以防焊接质量不符合要求。
2、金属门窗、铁栏杆应及时做好接地。以免接地引线遗漏。
七、安全、环保措施
（一）安全措施
1、加工用的电动工具要坚持日常保养维护，定期作安全检查。不用时立刻切断电源。使用电气设备，电动工具要有可靠的保护接地（接零）措施。
大运城邦花园一期工程
防雷接地安装技术交底
大运城邦花园项目部
2009年05月05日
技术交底记录
工程名称
大运城邦花园一期
交底日期
施工单位
中铁建工集团有限公司
分项工程名称
防雷及接地安装
交底内容：
一、适用范围
适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。
二、施工准备
（一）材料
1、接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为热镀锌材料。产品应有材质证明及产品出厂合格证。
施工过程中，应做到活完料尽脚下清，不得随意抛弃包装物、废料等，剩料应分类收集后运至指定地点集中处理。
技术交底签名记录表
续表
工程名称
大运城邦花园一期
交底日期
施工单位
中铁建工集团有限公司
分项工程名称
防雷及接地安装
2、登高作业时应采用梯子或脚手架进行，并采用相应的防滑措施。高度超过2m时必须系好安全带，严禁蹬踏设备或绝缘子进行施工作业。
3、焊接安装作业时，要戴好防护眼镜和专用防护手套。
4、使用明火时，必须执行报批制度，明火应远离易燃物，并在现场备足备好灭火器材，且做好必要防护，设专职看火人。
（二）环境保护措施
（一）主控项目
1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
2、测试接地装置的接地电阻值必须符合设计要求。
3、变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。
4、建筑物顶部的避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
（二）一般项目
1、避雷带位置正确，焊接固定的焊缝饱满无遗漏，焊接部位补刷的防腐油漆完整。
2、避雷带应平正顺直，固定点支持件间距均匀、固定可靠。
3、除埋设在混凝土中的焊接接头外，其余均应有防腐措施。
4、避雷带支架应做不小于5kg的拉力试验。
五、成品保护
避雷带安装完后，应加强保护，避免砸碰。
技术交底记录
2、辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
3、电焊条、沥青漆、油漆、支架、预埋铁件、水泥、砂子等
（二）机具设备
1、手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
2、电动工具：电锤、冲击钻、电气焊机具等。
3、测试器具：小线、线坠、卷尺、粉线袋等。
4、其他工具：大绳、绞磨（或倒链）、紧线器等。
（三）作业条件：
1、接地体作业条件：
（1）按设计位置清理好场地。
（2）底板筋与柱筋连接处已绑扎完。
（3）桩基内钢筋与柱筋连接处已绑扎完。
审核人
交底人
接受交底人
技术交底记录
续表工程Biblioteka 称大运城邦花园一期交底日期
施工单位
中铁建工集团有限公司
分项工程名称
防雷及接地安装
交底内容：
2、屋顶避雷带安装作业条件
（1）避雷带支架做完。
（2）防雷引下线做完。
（3）具备调直场地和垂直运输条件。
（4）需用脚手架处，脚手架已搭设完毕。
（四）技术准备
1、施工图纸和技术资料齐全。
2、施工方案编制完毕并经审批。
3、施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
三、操作工艺
（一）工艺流程
接地装置安装→接地干线安装→引下线暗敷设→避雷带安装
b、根据施工图要求进行弹线并布置固定点位置。
c、首先安装两端支架，然后用线接直线安装中间支架，支架安装必须牢固。
d、支架及固定件应采用镀锌材料。
（2）避雷带安装
避雷带安装前必须先将圆钢调直，将避雷带与支架焊接。焊接后，清除药皮，刷防锈漆。避雷带与引下线的连接应采用焊接，焊接处应补涂防腐剂。
四、质量标准
技术交底记录
续表
工程名称
大运城邦花园一期
交底日期
施工单位
中铁建工集团有限公司
分项工程名称
防雷及接地安装
交底内容：
（2）利用混凝土柱内钢筋作为引下线时，必须将焊接地地线连接到首层、配电盘处并连接到接地端子上，可在接地端子处测量接地电阻。
4、避雷带安装
（1）支架安装
a、应尽可能随土建结构施工预埋支架或铁件。
