直埋式闸阀安装使用说明书ZZ45X
闸阀Z541
编号：YD/SM-Z1408-02 产品使用说明书
名称：齿轮闸阀
型号：Z541Y/R
规格：NPS10”~18”
压力：Class150-300
远东阀门集团有限公司
齿轮闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质的流量。它适用的压力、温度及口径范围均很大，尤其适用于中大口径的管道，广泛应用在冶金、电站、炼油厂和石化厂等管路系统。
一、主要特点
1、流体阻力小。
2、启闭较省力。
3、介质流动方向不受限制，便于安装。
二、技术规范
1、公称压力：Class150-300
2、公称通径：NPS10”~18”
三、采用标准
1、设计标准：API6D/API600
2、检验和试验标准：API598
3、结构长度：API6D/ASME B16.10
4、法兰连接尺寸：ASME B16.5
四、主要零件材料、适用介质和温度
五、保管、安装、使用及维护
1、阀门应存放在比较干燥的室内。
2、长期存放的阀门要定期检查两端的盖板是否完好、清除灰尘及污垢，并在阀门加工面涂防锈油，以防锈蚀。
3、安装前首先要核对阀门的标志，以确定该阀门是否符合要求，然后卸掉两端盖板，将阀门清洗干净。
4、开启时，要将阀杆升到最高点，倒密封起主要密封作用，填料起辅助密封作用。
5、关闭时，只要将介质截断即可。
六、可能发生故障及排除方法
七、安全操作：
1、在开关阀门时，严禁操作人员正面面对着阀杆的轴线方向,以防意外。
2、手轮的直径是按照阀杆的扭矩确定的，所以不得人为地加大扭拒。
3、在系统泄压后，方可松动和调整阀盖与阀体的连接螺栓，以及侧法兰与管路的连接螺栓。
闸阀使用说明书
闸阀使用说明书
闸阀使用说明书
一、产品介绍
闸阀是一种常用的流体控制设备，用于截断管道中的流体流动。它的主要特点是结构简单、操作方便、密封可靠等。本文档将详细
介绍闸阀的结构、使用方法、维护保养等内容，以便用户正确使用
该产品。
二、产品结构与部件
2.1 闸阀外观介绍
闸阀一般由阀体、阀盖、闸板、阀杆、密封装置等部件组成。
外观上通常包括法兰连接口、阀杆手轮、标志标牌等。
2.2 闸阀内部结构
闸阀内部主要由阀座、闸板、密封圈等组成。阀座是阀体内的
密封面，闸板可以在阀座上活动，通过旋转阀杆来控制闸板的开合。
三、使用方法
3.1 准备工作
在使用闸阀之前，需要先进行一些准备工作：
1.检查安装位置和连接管道是否符合要求。
2.清理阀门的周围环境，确保无杂物。
3.检查闸阀本身是否有损坏或异物。
4.检查阀门的密封性能，保证闸板与阀座间的密封。
3.2 开启与关闭
1.扭动阀杆手轮，使闸板从阀座上完全打开。
2.扭动阀杆手轮反向旋转，使闸板缓慢关闭，直到与阀座完全贴合。
3.3 流体控制
通过旋转阀杆手轮，可以控制流体的开启和关闭程度。顺时针旋转可逐渐打开阀门，逆时针旋转可逐渐关闭阀门，根据需要调整阀门的开度来控制流体流量。
四、维护保养
4.1 日常维护
1.定期检查闸阀的外观，如有变形、锈蚀等情况应及时处理。
2.检查闸板与阀座的密封性能，如有问题应及时更换密封圈。
3.定期清洁闸阀内部，排除杂物，保持畅通。
4.2 预防故障
1.阀门使用过程中应避免过大的冲击力和振动。
2.如遇到闸板无法开启或关闭的情况，应及时检查是否有异物卡住。
五、附件
Z45X闸阀
5、长期存放的暗杆闸阀要进行定期的检查对于经常对外露的加工 表面要保持清洁,清除污垢,整齐地存放在室内通风干燥的地方,严禁堆置 或露天存放 。
1 8
1 9
5
三、结构组成
6
手轮 填料 阀盖
阀体
暗杆楔式单闸板闸阀
阀杆 压料 石墨圈 闸板
7
主要零部件 零件名称
阀体、阀盖 闸板 阀杆
阀杆螺母
材质材料
球墨铸铁 球墨铸铁、橡胶 碳钢、黄铜、不锈钢 黄铜、球墨铸铁
8
明杆和暗杆闸阀的主要区别
1.暗杆闸阀的提升螺杆是只旋转而无上和下移动， 外露的只是一根杆，其螺母是固定在闸板上，通过 螺杆的旋转来提升闸板，没有可见的门架;明杆闸阀 的提升螺杆是外露的，螺母紧贴手轮且是固定的（ 不旋转也不轴向移动），通过旋转螺杆来提升闸板 ，螺杆与闸板只有相对的旋转运动而无相对的轴向 位移，外观为有门形支架。
2安装时,可将暗杆闸阀按连接方式直接装置在管路上按照使用的位 置进行安装。一般情况下可安装在管路任意位置上,但也要为以后的操作 和检修考虑,选择适当位置安装。暗杆闸阀在安装时要注意密封性防止出 现泄漏现象影响管道的正常运行。
1 7
3、暗杆闸阀在使用过程中应经常保持清洁,传动螺纹必须定期润滑, 发现故障时,应即停止使用,查明原因清除故障。
闸阀产品使用说明书
闸阀产品使用说明书
一、用途和主要性能规范
闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性。
二、应用和主要特点
适用于生活用水、给排水系统、污水处理系统、化工流体输送等系统。 主要特点：
全通径流道，阀门全开时闸板完全升离流道，流体阻力最小； 介质流动方向不受限制；
全包胶闸板，阀板材质与介质零接触，密封性能良好； 无毒防腐涂装，阀门内外表面均采用无毒环氧静电喷涂；
三、命名规则方式
四、外型尺寸及零件材质
1、黄铜闸阀：
2、铸铁闸阀
外形尺寸表：
尺寸单位：mm
4
主要零件材质
五、安装及使用说明
1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足需用的要求；
2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；
3、在安装结束后需进行彻底地检查以确保安装无误；
4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；
5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；
6、注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；
7、使用符合标准的法兰及对应螺栓固定。
黄铜手动闸阀产品使用说明书
一、产品概述
SZF系列黄铜手动闸阀（以下简称闸阀）是用来开启和关闭管道中的
介质。闸阀通过顺时针旋转手轮，闸板下降直到完全将通道切断，阀门关闭。
Z型说明书
Z型说明书(总8页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
1．概述
多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。
2．型号表示方法
4-20mA信号输出；S：带手动减速箱
1
B表示隔爆型
r/min（转/分）
连接型式：T表示推力型，I表示电站型，无代号为常规转矩型
额定输出转矩：阿拉伯数字表示，单位kgf·m
型号示例：
1.Z30I-18W：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速
18r/min，最大转圈数60，常规户外型。
2.Z45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。

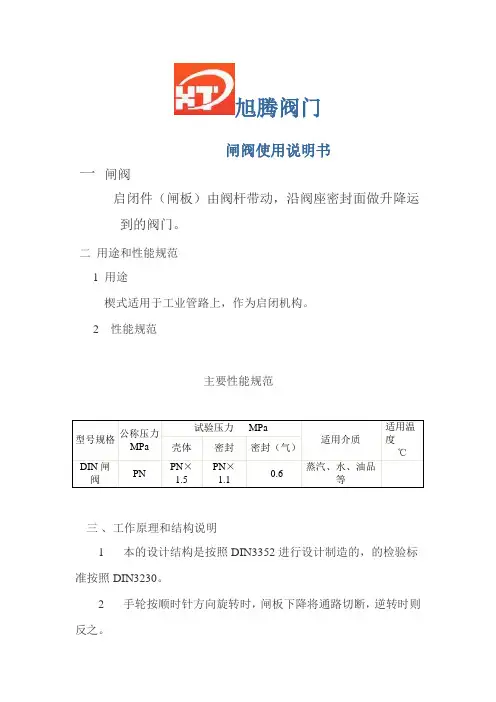

闸阀使用说明书
旭腾阀门
闸阀使用说明书
一闸阀
启闭件（闸板）由阀杆带动，沿阀座密封面做升降运
到的阀门。
二用途和性能规范
1 用途
楔式适用于工业管路上，作为启闭机构。
2性能规范
主要性能规范
三、工作原理和结构说明
1本的设计结构是按照DIN3352进行设计制造的，的检验标准按照DIN3230。
2手轮按顺时针方向旋转时，闸板下降将通路切断，逆转时则反之。
3阀杆上有倒关装置时，当闸板打开，上升到最高位置时，可利用此倒关装置，以避免填料箱内的填料经常和介质接触，延长填料的使用寿命。
4采用弹性闸板结构密封可靠，并解决克服高温变形卡住缺点，开启灵活。
5阀门的接构长度按DIN3202-F4的规定，法兰的连接尺寸按DIN2543的规定。
五、维护保养和安装使用注意事项
1本通路两端须堵塞，存放在干燥通风的室内，如长期存放,应经常检查，防止锈蚀。
2安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4本可安装于任何工作位置，但必须便于检修和操作。
5本阀门在运行时应全开或全关，不能作节流使用，以免密封面受冲刷加速磨损。
6传动部位应保持清洁，定期加注润滑剂。
六、可能发生的故障及其消除办法
1填料处渗漏
（1）填料压盖太松，可均匀地将压紧填料压盖用的螺母旋紧。
（2）填料圈数不够，应增加填料。
（3）填料由于使用过久或保存不当失效，应更换新填料，更换时须注意各圈间的接头应交叉错开1200。
2闸板和阀座密封面间
（1）密封面间夹有污物，可冲洗消除之。
（2）密封面如有损伤，应重新研磨，必要时可重新堆焊及加工，研磨的密封面必须平整，其粗糙度不得低于0.4。3阀体和阀盖连接处渗漏螺母拧得不紧或松紧不均匀,可重新调整之。

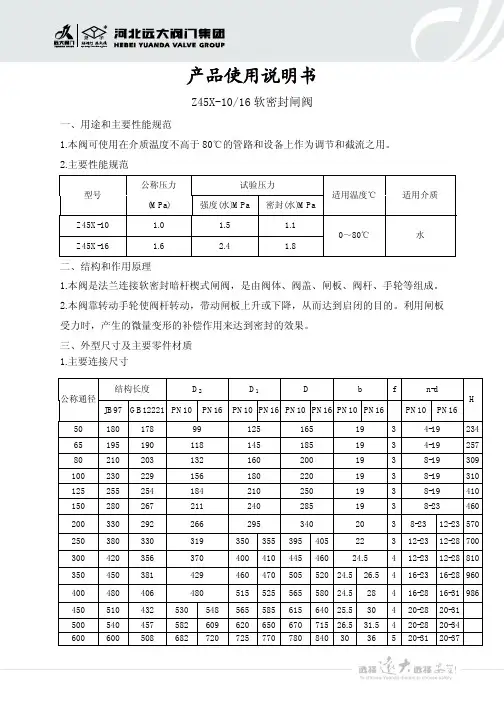

河北运大阀门集团 Z45X-10 16 软密封闸阀 产品说明书
产品使用说明书
Z45X-10/16软密封闸阀
一、用途和主要性能规范
1.本阀可使用在介质温度不高于80℃的管路和设备上作为调节和截流之用。
2.主要性能规范
二、结构和作用原理
1.本阀是法兰连接软密封暗杆楔式闸阀，是由阀体、阀盖、闸板、阀杆、手轮等组成。
2.本阀靠转动手轮使阀杆转动，带动闸板上升或下降，从而达到启闭的目的。利用闸板受力时，产生的微量变形的补偿作用来达到密封的效果。三、外型尺寸及主要零件材质1.主要连接尺寸
试验压力
型号
公称压力
(MPa)
强度(水)MPa
密封(水)MPa
适用温度℃
适用介质
Z45X-10 1.0 1.5 1.1
Z45X-16
1.6
2.4
1.8
0～80℃
水
结构长度
D 2
D 1
D
b
f
n-d
公称通径
JB97GB12221PN10
PN16
PN10PN16PN10PN16PN10PN16
PN10
PN16
H
50180178991251651934-19234651951901181451851934-19257802102031321602001938-193091002302291561802201938-193101252552541842102501938-194101502802672112402851938-23460
2003302922662953402038-2312-2357025038033031935035539540522312-2312-28700300420356370400410445460
24.5412-2312-2881035045038142946047050552024.526.5416-2316-28960400480406480
柱式直埋闸阀_使用说明
RBLX 柱式直埋型弹性座封闸阀
使用说明
1 概述
在我国城镇给排水管网中，多数阀门一般都装在带有井盖的阀门井内，便于安装维修人员下井作业。其数量众多，占地面积大，基础造价昂贵，后期维护和管理困难。尤其是位于消防管道、工业管道等系统上的控制阀门，还要求紧急情况下可迅速操作阀门、零部件不能被随意拆卸破坏、阀门开度可指示并锁定、必要时可输出监控阀门的远程信号。
柱式直埋型弹性座封闸阀，是冠龙公司为解决上述问题，专门研制的特种阀门。它由弹性座封闸阀、延伸杆（高度固定或伸缩）、阀柱三部分组成，直接埋覆于地下、操作者站在地面操作阀门并观察开度、操作完成后可将阀门锁定。一次性建设、终生免维护，避免阀门井昂贵造价和阀门井事故损失、道路多
次改造和阀门更换带来的巨大投资，是传统井式安装阀门的理想替代方案。
固定高度
伸缩高度
上海冠龙阀门机械有限公司 SHANGHAI KARON VALVES MACHINERY CO., LTD
Ｄ
ｍ
2 管沟施工
2.1 室外给水管线的埋深要求（见图 1）： １） 埋深不小于１ｍ。
２） 非金属应防止动荷冲击，１．２ｍ。
３） 径≤３００ｍｍ时，为管径加２００ｍｍ；并≤６００ｍｍ时，为管径的０．７５倍。
2.2 沟测量、打龙门桩、放线、挖土作业。
2.3 管沟垫层施工（见图 2凝土垫层不小于２０ｃｍ管道产生不均匀下沉，3 管道敷设
3.1 3.2 是否符合设计要求。
3.3 4 阀门安装
4.1 4.2 通行的位置。
4.3 坏和划伤；并将阀门正反向各转动至少三圈，观察阀门的启闭情况，确保在运输过程中直埋延伸装置未与阀门脱落。
闸阀安装使用说明书
闸阀安装使用说明书
闸阀---使用安装说明书
目录
一、用途和主要性能规范 2
用途2
主要性能规范2二、执行标准 2
执行标准2三、工作原理和结构说明 3
结构说明3
四、主要零件材料 4
五、安装、维护与使用注意事项 4
安装4
维护及使用注意事项5
一、用途和主要性能规范
用途
闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
主要性能规范
二、执行标准：
GB/T12232-2005通用阀门法兰连接铁制闸阀
三、结构说明
结构特点
A、阀体和阀盖采用精密铸造法铸造，一次成型
C、阀门采用双法兰联接。
D、所有手轮上都铸有开启的旋向箭头，手动操作机构正常操作力不大于120NM，阀门均能一个人轻松操作。
G、阀体能承受1.5倍额定压力，且阀体不发生变形
四、主要零件材料
五、安装、维护与使用注意事项
安装
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置, 手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。
维护与使用注意事项
1.阀门应存放在干燥的室内，堆放整齐，不允许露天存放，以防损坏和腐蚀。
2.若阀门长期存放的，应定期检查，并在加工面上涂防锈油。
3.应定期检查阀门及其相关的管线路情况。应定期清洁阀门。
4.阀门在冬天或北方寒冷的地区，开始可能出现微量的泄漏，这不属于质量问题，
Z45X软密封闸阀
一、Z45X 软密封闸阀用途<br>本厂引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹 性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到 良好的密封效果，弹性座封闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。 可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系 统等流体管线上作为调节和截流装置使用。<br>Z45X-16Q 软密封闸阀，根据《JB/T 308-2004 阀门型号编制方法》的规定：<br>Z==闸阀<br>4==法兰连接<br>5==暗杆单闸板<br>16==压力等级：1.6MPa<br>Q==阀体材质：球墨铸铁<br>二、Z45X 软密封闸阀特点<br>1.整体包胶： 阀门采用整体包胶，其良好的覆着性能与精确的几何尺寸，保证密封可靠，寿命 长。<br>2.重量轻：阀体采用球铁制成，重量轻，安装维修方便。<br>3.平底式阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。<br>4.耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀及生锈，不但可供生饮，而且可用于污水系统。<br>5.三“O”型环密封圈：由于阀杆采用三“O”型密封圈密封没计，可减少关闭时的摩擦阻力，大幅减 少漏水现象及可以不停水施工更换密封圈。<br>三、主要零件材料<br>项次 名 称<br>材质<br>1 阀体<br>球墨铸铁<br>2 闸门<br>球墨铸铁外覆 EPDM<br>3 螺栓<br>镀锌<br>4 密封圈 NBR<br>5 阀盖<br>球墨铸铁<br>6 阀杆<br>不锈钢<br>7 O 型密封圈 NBR<br><br>
直埋式闸阀安装使用说明书
直埋式弹性座封闸阀
使用说明书
武汉大禹阀门股份有限公司
公司(工厂)地址: 武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话: 公司（工厂）传真:
DYZZ45X直埋式弹性座封闸阀
功能说明及使用手册
一、概述：
直埋式弹性座封闸阀以其优越的性能在欧美国家早已取代了传统的闸阀，并成功经历了较长时间的考验。我公司引进欧洲闸阀制造技术及关键部件生产的直埋式弹性座封闸阀具有如下优点：
a.无内漏传统闸阀出于密封的考虑，在阀体上设有一凹槽供闸板插入，如果管网中有石子等杂物落入凹槽，
便会引起密封不严，出现内漏现象。直埋式弹性座封闸阀平底无凹槽。用柔性橡胶阀板密封，解决了传统闸阀的内漏问题。
b.无外漏直埋式弹性座封闸阀阀杆上设有三道“O”型密封环，密封效果好，启闭摩擦力小。
c.包胶技术先进采用最先进的技术将橡胶硫化包覆在铸件上，附着紧密，橡胶弹性好，寿命长。
d.防锈铸件运用先进的环氧树脂喷塑，保护阀体不生锈。
e.环保无毒与介质相接触的材料都是环保无毒的。
f.寿命长三十年免维修。
二、性能特点
因为直埋式弹性座封闸阀具有寿命长，无内漏等优点，所以我们对弹性座封闸阀的安装采用直埋式技术，这种技术不需要做闸门窖井，只需在原来闸阀的基础上添加一根伸缩杆，其具体结构见附图。这种技术具有如下一些优点：
a.节约基建成本不需做闸门窖井，减小了安装施工量。
b.启闭方便可调伸缩杆直接通到地面，只需打开一个小盒盖即可进行操纵。
c.安全可靠地面部分只有一个很小的盒子，占地面积小，不怕车轮压，不会影响交通和市容，专用扳手开
启，有防盗功能。
从入门到精通：闸阀安装教程
从入门到精通：闸阀安装教程
1. 介绍
闸阀是一种常用的管道控制装置，用于控制流体的流量和压力。本文将介绍闸阀的安装步骤，帮助读者从入门到精通掌握闸阀的安
装技巧。
2. 准备工作
在开始安装闸阀之前，需要进行以下准备工作：
- 确定安装位置：根据管道系统的需求，选择合适的位置进行
安装。
- 准备所需工具：包括扳手、螺丝刀、密封材料等。
- 检查阀门：确保闸阀的质量良好，无损坏或缺陷。
3. 安装步骤
步骤一：准备工作
- 关闭管道系统：在安装闸阀之前，确保将管道系统关闭，以
防止流体泄漏。
- 清洁管道：清洁安装位置，确保没有杂物或污垢。
步骤二：安装阀门
1. 将闸阀放置在安装位置上，确保阀门与管道对齐。
2. 使用扳手拧紧连接螺母，确保阀门稳固地固定在管道上。
3. 检查连接点是否牢固，以确保不会发生泄漏。
步骤三：连接管道
1. 使用密封材料（如垫片）将闸阀与管道连接口紧密密封。
2. 使用螺丝刀或扳手拧紧连接螺母，确保连接牢固，防止泄漏。
步骤四：测试与调整
1. 打开管道系统，检查闸阀的工作状态。
2. 观察阀门是否打开或关闭顺畅，是否存在异常声音或泄漏现象。
3. 如有需要，调整闸阀的开启和关闭程度，以满足管道系统的
需求。
4. 注意事项
- 在安装闸阀时，确保遵循相关的安全操作规程。
- 确保选择适当的闸阀类型和规格，以满足管道系统的需求。
- 在安装过程中，仔细检查阀门和连接部件，确保没有损坏或缺陷。
- 如有需要，可以咨询专业人士或阅读相关的安装手册。
5. 总结
本文介绍了闸阀的安装步骤，包括准备工作、安装阀门、连接管道和测试与调整。通过按照这些步骤进行操作，读者可以从入门到精通掌握闸阀的安装技巧。安装闸阀时，请务必遵循安全规程，并选择适当的闸阀类型和规格。
闸阀操作说明书
闸阀操作说明书
1.范围
本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的手动、电动操作的闸阀。
2.用途
2.1本闸阀适用于管线流体的截断和开启。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：
2.3.1普通碳钢阀门适用温度为-29℃~+425℃
2.3.2合金钢阀门适用温度≤550℃
2.3.3不锈钢阀门适用温度为-196℃~+200℃
3.结构
3.1闸阀基本结构见图1
3.2易损件垫片，填料采用聚四氟乙烯或柔性石墨，密封可靠。
4.操作
手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。
5.保管、保养、安装和使用
5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装后系统或管路试压时，阀门应处于全开位置。
5.7使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。
5.8使用时，应经常给阀杆梯形螺纹注入润滑剂。
阀门安装使用说明书
阀门安装使用说明书
-阀门安装的质量、直接影响使用效果--阀门安装使用之前请务必仔细阅读以下说
明书
***** 阀门有限公司
1、阀门的安装及拆卸的注意事项
1.1维护保养和安装使用注意要点
一）.阀门应放在干燥通风的室内，通径两端须密封防尘；
二）.长期存放应定期检查，并在加工表面上涂油，防止锈蚀；
三）.阀门安装前应仔细核对标志是否与使用要求相符；
四）.安装时应清洁内腔和密封面，检查填料是否压紧，连接螺栓是否均匀拧紧；
五）.阀门应按照允许的工作位置安装，但须注意检修和操作的方便；
六）.使用中，不可将闸阀部分开启调节流量，以免在介质流速较高时使密封面损坏，宜全开或全闭；
七）.在开启或关闭时旋转手轮，不宜借助其它辅助杠杆；
八）.传动件应定期加油润滑；阀门使用时应经常在转动部分注油，阀杆梯形螺纹部分涂油
九）.安装后应定时检修，清楚内腔的污垢，检查密封面，阀杆螺母磨损情况；
十）.应有一套科学正确的安装作业标准，检修应进行密封性能实验，并做好详细的记录以备考察.
十^一）其他注意事项：
1）阀门一般应在管路安装之前定位。配管要自然，位置不对不能硬扳，以免留下预应力；
2）低温阀门在定位之前应尽量在冷态下（如在液氮中）做启闭试验，要求灵活无卡壳现象；
3）液体阀应配置成阀杆与水平成10°倾斜角，避免液体顺着阀杆流出，冷损增加；更主要的是要避免
液体触及填料密封面，使之冷硬而失去密封作用，产生泄漏；
4）安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效；
5）截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填
新阀门安装、使用、维护说明
阀门安装、使用、维护说明
1.阀门安装前要核对阀门上的标识内容与所要领用的阀门要
求是否相符。
2.阀门安装前要检查1阀门、管道的内腔是否有残砂、杂物，
必须保持阀腔和管道内部清洁。2阀门法兰密封面是否被破坏，如被破坏，必须修复，修复后还达不到要求的必须更换，确保法兰连接的密封性。3阀门部件间连接的螺栓是否拧紧。
4阀门的手柄或手轮转动是否灵活。
3.重量大，人工不能搬运的阀门必须按照阀门生产供应商提供
的起吊方式吊装。
4.阀门在安装过程中对单向介质流向的阀门必须按阀门上介
质流向箭头方向安装。
5.阀门在使用过程中启闭扭矩要适当，一般情况不要使用加力
扳手，以免损坏阀杆和手轮。
6.阀门在使用过程中如有故障需要维修必须由专业人员操作，
在维修前必须切断管道内部压力，排除管道内部介质，有必要时将阀门拆出管道进行修理。具体修理规范如下：
铸钢、铸铜阀体和PN≤1.6MPa、DN≥80的灰铸铁、球墨铸铁的阀体，有裂纹或液压强度试验渗漏时，可以按规定
的工艺规程进行焊补。阀体均匀腐蚀深度达到厚度的30％、阀体法兰有裂纹、端面腐蚀无法修整和焊补后再次液压强
度试验仍然渗漏的阀体，均予换新。
●阀体法兰用切削方法消除腐蚀、裂纹或翘曲，减薄厚度不
得大于原始厚度的20％。
●钢、铜阀座，当PN≤1.6MPa、DN≥80的灰铸铁、球墨铸
铁的阀座，有裂纹或与阀体密合部有环状腐蚀时允许补焊、研磨，无法修复时换新。
●经焊补的阀件，应做退火处理，以消除内应力。焊补处应
光滑。
●阀座磨损高度超过原高度的50％以上，或经多次加工影响
密合强度的应换新。
闸阀使用说明书
闸阀使用说明书
一、产品概述
本公司生产的闸阀是依据GB/T 12234、JB/T 7746设计、制造的新型阀门产品，工作温度为-46℃～600℃的各种管路之中，产品通过密封副的分离和贴合实现对管路介质的控制，由于选材的不同，可适用于水、蒸汽、油品、腐蚀性介质和强氧化性介质，应用于低温和高温工况。
二、主要零件的材质
三、型号、代号表示方法
说明：1.阀门类型：闸阀“Z”
2.连接形式：法兰连接“4”
3.结构形式：弹性楔式单闸板“0”，刚性楔式单闸板“1”
4.阀座、闸板密封面材料：合金钢“H”，硬质合金“Y”
5.公称压力：MPa
6.阀体材料：
四、主要性能规范
五、贮存、安装、使用与维护
1.阀门在存放时，应存放在干燥通风的室内，阀门通道须用封盖堵塞；
2.安装前应将阀门和管道清洗干净，防止杂物进入阀门通道；
3.安装前应认真检查核对阀门的标识是否与使用要求相符，认真检查各零部件是否完整无损，紧固件是否松动；
4.带自动传动机构的阀门（电动、液动、气动等），均应按传动机构说明书的规定安装；
5.使用时应定期向阀杆螺母及传动部位加注润滑油；
6.严禁带压维修阀门或敲击阀门任何部位。
六、常见故障和消除方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直埋式弹性座封闸阀
使用说明书
武汉大禹阀门股份有限公司
公司(工厂)地址: 武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话: 公司（工厂）传真:
DYZZ45X直埋式弹性座封闸阀
功能说明及使用手册
一、概述：
直埋式弹性座封闸阀以其优越的性能在欧美国家早已取代了传统的闸阀，并成功经历了较长时间的考验。我公司引进欧洲闸阀制造技术及关键部件生产的直埋式弹性座封闸阀具有如下优点：
a.无内漏传统闸阀出于密封的考虑，在阀体上设有一凹槽供闸板插入，如果管网中有石子等杂物落入凹槽，
便会引起密封不严，出现内漏现象。直埋式弹性座封闸阀平底无凹槽。用柔性橡胶阀板密封，解决了传统闸阀的内漏问题。
b.无外漏直埋式弹性座封闸阀阀杆上设有三道“O”型密封环，密封效果好，启闭摩擦力小。
c.包胶技术先进采用最先进的技术将橡胶硫化包覆在铸件上，附着紧密，橡胶弹性好，寿命长。
d.防锈铸件运用先进的环氧树脂喷塑，保护阀体不生锈。
e.环保无毒与介质相接触的材料都是环保无毒的。
f.寿命长三十年免维修。
二、性能特点
因为直埋式弹性座封闸阀具有寿命长，无内漏等优
点，所以我们对弹性座封闸阀的安装采用直埋式技术，这
种技术不需要做闸门窖井，只需在原来闸阀的基础上添加
一根伸缩杆，其具体结构见附图。这种技术具有如下一些
优点：
a.节约基建成本不需做闸门窖井，减小了安装施工
量。
b.启闭方便可调伸缩杆直接通到地面，只需打开一
个小盒盖即可进行操纵。
c.安全可靠地面部分只有一个很小的盒子，占地面
积小，不怕车轮压，不会影响交通和市容，专用扳手
开启，有防盗功能。
d.防地面下沉当地面下沉时，伸缩杆会随着一起收
缩下降，这样就有效防止了地面的下沉对阀门的影
响。
e.压力不传递到阀上由于采用了伸缩的活动结构，
盒子会承受来自地面的所有压力而不会通过伸缩杆
传到阀上。
三、技术参数
1、工作压力：、
2、通径：50～600mm
3、工件温度：-10℃～90℃
4、适用介质：清水、原水、污水
四、结构及工作原理 （一）阀门结构:
阀门主要由闸阀和伸缩杆两大部件组成，其主要组成部分如图所示：
（二）工作原理
用专用扳手旋开露出地面盒盖上的锁紧螺钉，向上打开盒盖，然后用特制T 型扳手，转动旋转轴头，通过
序号 名 称 材 料 1 阀 体 球墨铸铁 2 阀 板 球墨铸铁外覆橡胶
3 阀 盖 球墨铸铁
4 压 盖 球墨铸铁
5 阀 杆 2Cr13
6 压盖罩 高密度聚乙烯
7 连接轴头 45#（表面镀锌镍合金）
8 下护管 PVC 或PE
9 套 管 Q235（表面镀锌镍合金）
10 上护管 PVC 或PE
11 导向轴套 45#（表面镀锌镍合金） 12 方 轴 45#（表面镀锌镍合金） 13 旋转轴头 45#（表面镀锌镍合金）
14 盒 子 球墨铸铁 15
盒 盖
球墨铸铁
DN PN D 2
XX
D 1L
方轴、套管的转动将扭矩传递到下方闸阀的中心轴上，从而带动闸板的上升或下降，打开或截断水流。
五、外形尺寸：
六、使用维护注意事项：
1、安装前先检查阀门内腔清洁度，检查护管部件应无破损和松脱、喷涂层致密有无漏底现象。
2、旋转方轴轴头应灵活，将伸缩杆拉出到最大高度，伸长部分能自由下降无卡滞。
3、闸阀预埋深度根据用户要求可调，调节高度盒盖与地面平齐。
4、如需咨询，请与本公司联系。
