基于UG的传动机构有限元分析方法研究
UG有限元分析第12章
UG有限元分析第12章第12章：有限元分析在结构密集度设计中的应用导言：有限元分析是一种基于离散化方法的数值分析技术，可以用于求解结构力学问题。
它已经成为现代工程设计的重要工具之一、本章将研究有限元分析在结构密集度设计中的应用，以及相关的优化算法。
1.结构密集度设计的概念和要求结构密集度设计是指通过优化设计，将结构尺寸和重量最小化的设计方法。
在工程实践中，通常需要同时考虑结构的强度、刚度、稳定性和减震等因素。
有限元分析为结构密集度设计提供了一种有效的数值分析方法。
2.有限元模型的建立在进行有限元分析之前，首先需要建立结构的有限元模型。
有限元模型的建立包括网格划分、单元类型的选择和边界条件的设定等步骤。
在结构密集度设计中，需要使用合适的单元类型和足够的网格密度来保证分析结果的准确性。
3.结构的优化设计在有限元分析的基础上，可以进行结构的优化设计，以实现结构密集度的最小化。
常用的优化算法包括遗传算法、粒子群算法和模拟退火算法等。
这些算法可以通过调整结构的参数，如尺寸、形状和材料等，来实现结构的优化设计。
4.结构密集度设计的应用案例本章还将介绍几个结构密集度设计的应用案例，包括飞机机翼、汽车车身和桥梁等结构的优化设计。
这些案例将展示有限元分析在结构密集度设计中的应用效果，并讨论其对结构性能和重量的影响。
5.研究进展和展望最后，本章将总结有限元分析在结构密集度设计中的应用，并对未来的研究方向进行展望。
随着计算机技术的不断发展和优化算法的改进，有限元分析在结构密集度设计中的应用将变得更加广泛和深入。
总结：有限元分析在结构密集度设计中发挥了重要作用。
通过建立合适的有限元模型和使用优化算法，可以实现结构的最优设计和重量的最小化。
未来的研究还应该关注如何进一步提高有限元分析的准确性和效率，以及如何将其与其他优化技术相结合，为工程实践提供更好的解决方案。
基于UG软件有限元分析的零件受力分析

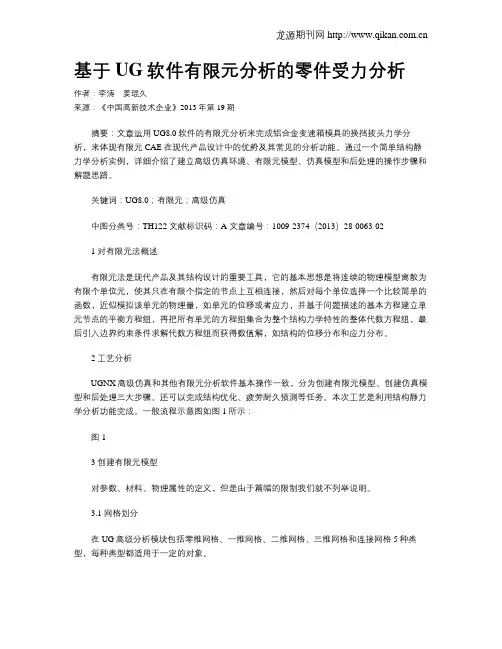

基于UG软件有限元分析的零件受力分析作者：李涛姜琨久来源：《中国高新技术企业》2013年第19期摘要：文章运用UG8.0软件的有限元分析来完成铝合金变速箱模具的换挡拔头力学分析，来体现有限元CAE在现代产品设计中的优势及其常见的分析功能。
通过一个简单结构静力学分析实例，详细介绍了建立高级仿真环境、有限元模型、仿真模型和后处理的操作步骤和解题思路。
关键词：UG8.0；有限元；高级仿真中图分类号：TH122 文献标识码：A 文章编号：1009-2374（2013）28-0063-021 对有限元法概述有限元法是现代产品及其结构设计的重要工具，它的基本思想是将连续的物理模型离散为有限个单位元，使其只在有限个指定的节点上互相连接，然后对每个单位选择一个比较简单的函数，近似模拟该单元的物理量，如单元的位移或者应力，并基于问题描述的基本方程建立单元节点的平衡方程组，再把所有单元的方程组集合为整个结构力学特性的整体代数方程组，最后引入边界约束条件求解代数方程组而获得数值解，如结构的位移分布和应力分布。
2 工艺分析UGNX高级仿真和其他有限元分析软件基本操作一致，分为创建有限元模型、创建仿真模型和后处理三大步骤。
还可以完成结构优化、疲劳耐久预测等任务。
本次工艺是利用结构静力学分析功能完成。
一般流程示意图如图1所示：图13 创建有限元模型对参数、材料、物理属性的定义，但是由于篇幅的限制我们就不列举说明。
3.1 网格划分在UG高级分析模块包括零维网格、一维网格、二维网格、三维网格和连接网格5种类型，每种类型都适用于一定的对象。
本次工艺我们所应用的是三维网格，3D四面体网格常用来划分三维实力模型。
在NX.NASTRAN解算器中包含四节点四面体和十节点四面单元。
单击工具栏中的【3D四面体网格】，弹出【3D四面体网格】对话框，默认【单元属性】的【类型】为【CTETRA（10）】，单击【单元大小】右侧【自动单元大小】，对话框现实【6.56】，手动将其修改为【3】，如图2所示：图23.2 有限元模型检查单击工具栏中的【有限元模型检查】图标，弹出【模型检查】对话框，单击【应用】按钮，在弹出的【信息】中出现【Numberfailed】，发现模型正常，没有出现划分失败的网格。
UG产品在传动部件的仿真分析_3

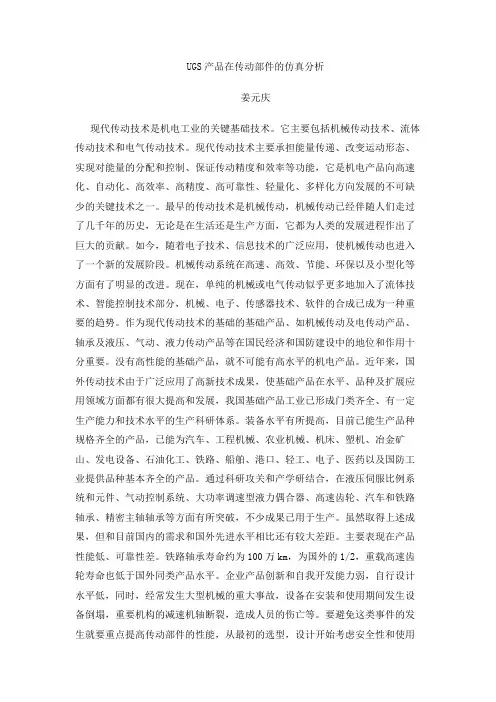

UGS产品在传动部件的仿真分析姜元庆现代传动技术是机电工业的关键基础技术。
它主要包括机械传动技术、流体传动技术和电气传动技术。
现代传动技术主要承担能量传递、改变运动形态、实现对能量的分配和控制、保证传动精度和效率等功能，它是机电产品向高速化、自动化、高效率、高精度、高可靠性、轻量化、多样化方向发展的不可缺少的关键技术之一。
最早的传动技术是机械传动，机械传动已经伴随人们走过了几千年的历史，无论是在生活还是生产方面，它都为人类的发展进程作出了巨大的贡献。
如今，随着电子技术、信息技术的广泛应用，使机械传动也进入了一个新的发展阶段。
机械传动系统在高速、高效、节能、环保以及小型化等方面有了明显的改进。
现在，单纯的机械或电气传动似乎更多地加入了流体技术、智能控制技术部分，机械、电子、传感器技术、软件的合成已成为一种重要的趋势。
作为现代传动技术的基础的基础产品、如机械传动及电传动产品、轴承及液压、气动、液力传动产品等在国民经济和国防建设中的地位和作用十分重要。
没有高性能的基础产品，就不可能有高水平的机电产品。
近年来，国外传动技术由于广泛应用了高新技术成果，使基础产品在水平、品种及扩展应用领域方面都有很大提高和发展，我国基础产品工业已形成门类齐全、有一定生产能力和技术水平的生产科研体系。
装备水平有所提高，目前已能生产品种规格齐全的产品，已能为汽车、工程机械、农业机械、机床、塑机、冶金矿山、发电设备、石油化工、铁路、船舶、港口、轻工、电子、医药以及国防工业提供品种基本齐全的产品。
通过科研攻关和产学研结合，在液压伺服比例系统和元件、气动控制系统、大功率调速型液力偶合器、高速齿轮、汽车和铁路轴承、精密主轴轴承等方面有所突破，不少成果已用于生产。
虽然取得上述成果，但和目前国内的需求和国外先进水平相比还有较大差距。
主要表现在产品性能低、可靠性差。
铁路轴承寿命约为100万km，为国外的1/2，重载高速齿轮寿命也低于国外同类产品水平。
UG有限元分析教程
UG有限元分析教程有限元分析（Finite Element Analysis，FEA）是一种计算方法，用于求解连续介质力学问题。
UG作为一款常用的三维CAD软件，也提供了相应的有限元分析功能，下面将介绍UG有限元分析的基本流程和步骤。
首先，建立几何模型是有限元分析的第一步。
在UG中，可以通过绘制线与曲线、创建体与表面等操作，构建出所需的几何形状。
在建模过程中，需要注意几何模型的准确性和合理性，以保证模拟结果的可靠性。
然后，进行网格划分。
有限元分析将几何模型离散化为多个小单元，每个小单元称为网格，通过将整个模型划分为有限个网格单元，可以更容易地对模型进行数值计算。
在UG中，可以选择不同的网格划分算法和参数设置，以求得较为合适的网格划分结果。
接下来，定义边界条件和加载条件。
在有限元分析中，需要对模型的边界进行约束和加载，以模拟真实的工程环境。
在UG中，可以通过选择特定面或边进行边界条件设置，例如固定边界条件、约束边界条件等。
同时，还可以对特定面或边进行加载条件设置，如施加力、施加压力等。
完成边界条件和加载条件的定义后，即可进行求解。
在UG中，可以通过调用有限元分析求解器进行计算。
求解过程中，UG会对模型进行离散化计算，并得到相应的应力、应变等结果。
求解的时间长短与模型的复杂性、计算机性能等因素有关。
最后，进行后处理。
在有限元分析中，后处理是对求解结果的分析和可视化。
UG提供了丰富的后处理工具，可以对应力、应变等结果进行图形显示和数据分析，并以形式化报告的形式输出结果。
总结而言，UG有限元分析是一项强大的工程分析工具，可以帮助工程师解决各种复杂的力学问题。
通过建立几何模型、网格划分、定义边界条件和加载条件、求解和后处理，可以得到模型的应力、应变等结果，以指导后续的工程设计和优化工作。
UG有限元分析步骤精选整理
本文档如对你有帮助，请帮忙下载支持！
UG有限元分析-大致步骤
一、打开一实体零件：
二、点击开始，选择“设计仿真”
三、点设计仿真后会自动跳出“新建FEM和仿真”窗口，点击“确定”
四、确定新建FEM和仿真后，会自动跳出“新建解决方案”窗口，点击“确定”
五、指派材料，点击零件，选择所需要指派的材料，点击“确定”，本例为steel
六、生成网格，以3D四面网格为例：选择网格-输入网格参数，单元大小
七、固定约束，选择所需要约束的面，本例的两个孔为固定约束
八、作用载荷，选择作用力的面，输入压力的大小，本例按单位面积的承压
九、求解，选择求解命令，点击确定
十、求解运算，系统会自动运算，显示作业已完成时，可以关闭监视器窗口
十一、导入求解结果，选择文件所在的路径，结果文件为 .op2, 点击确定
十二、查看有限元分析结果：
十三、编辑注释，可以显示相关参数：
十四、动画播放，点击动画播放按键，可以设置动态播放速度的快慢。
基于ug的驱动轮有限元分析

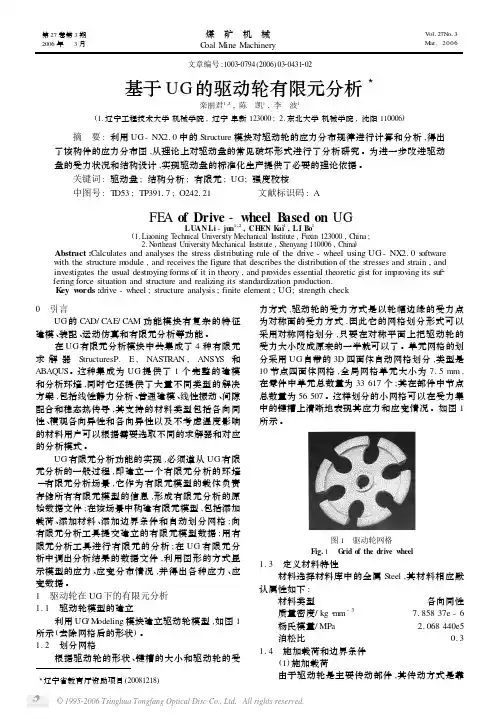

中图号 : TD53 ; TP39117 ; O242121
文献标识码 : A
FEA of Drive - wheel Based on UG L UAN Li - jun1 ,2 , CHEN Kai1 , L I Bo1 (1. Liaoning Technical University Mechanical Institute , Fuxin 123000 , China ; 2. Northeast University Mechanical Institute , Shenyang 110006 , China)
=
(
Fi
+
Fi + 1) sinα/ 2
l
切向平均载荷
Ft i
=
(
Fi
+
Fi + 1) cosα/ 2
l
当预紧力 F = 8 992 N , F1 = 0. 5 F = 4 496 N 时 , 以α= 5°为一个微元体计算法向均布载荷 Fri 和切 向均布载荷 Ft i ,将其加到驱动轮槽的中心线上 。
这种集成为ug提供了1个完整的建模和分析环境同时它还提供了大量不同类型的解决方案包括线性静力分析普通建模线性振动间隙配合和稳态热传导其支持的材料类型包括各向同性横观各向异性和各向异性以及不考虑温度影响的材料用户可以根据需要选取不同的求解器和对应的分析模式
第 27 卷第 2006 年
3 3
期 月
煤 Coal
钢丝绳和驱动轮之间的摩擦力来牵引的 。与驱动轮
接触的钢丝绳上任意一点张力 Fi = F1eμ1αi
式中 μ1 ———钢丝绳和驱动轮之间的摩擦系数 ; αi ———钢丝绳与驱动轮接触处任一点到钢丝
ug有限元分析2篇
ug有限元分析2篇第一篇：ug有限元分析一、引言UG有限元分析是一种基于物理模型的仿真分析方法，它可以模拟并分析各种工程场景下的结构响应、变形、应力、应变等物理现象。
UG有限元分析可以帮助工程师快速发现设计中的问题，缩短产品开发周期，提高生产效率和产品质量。
本文将介绍UG有限元分析的基本概念、工作流程、建模方法以及在工程应用中的实际案例。
二、基本概念1. 有限元模型是建立在有限元网格上的物理模型，通过将复杂结构分解为一系列简单的有限元单元来进行计算分析。
通过计算单元内各节点的位移、应力等物理量，计算出物理模型的响应情况。
2. UG软件中的有限元分析模块可以为工程师提供各种物理模型的仿真分析功能，包括静力分析、热力分析、疲劳分析、动态响应分析等。
3. UG有限元分析模块中内置的各种前处理、求解器和后处理功能均为工程师提供了方便、高效的分析工具。
基于该模块，工程师可以快速、准确地进行多种仿真分析，较大地提升了工作效率。
三、工作流程1. 准备阶段：确定分析场景、边界条件、材料参数等，准备建模。
2. 建模阶段：利用UG软件中构建造型、切割、分割、装配等功能构建有限元模型，并为有限元模型设置材料、边界条件等。
3. 网格划分阶段：根据分析精度的需求，将有限元模型划分为多个简单的有限元单元。
4. 分析求解阶段：选择适合分析场景的求解器，进行有限元分析计算求解。
5. 后处理阶段：根据需要选择分析结果生成报告、动画、图片等。
四、建模方法1. 结构建模：使用造型、切割、分割等功能构建有限元模型，为模型设置材料属性、边界条件等。
2. 网格划分：根据分析精度的需求，选择适合的网格划分方法，将有限元模型划分为多个有限元单元。
3. 材料属性设置：为有限元模型中的每个组件设置相应的材料属性，包括弹性模量、泊松比、线膨胀系数、密度、热膨胀系数等。
4. 边界条件设置：为有限元模型中的每个组件设置相应的边界条件，包括约束、力、压力、温度等。
UG有限元分析第2章
UG有限元分析第2章有限元分析（Finite Element Analysis，FEA）是一种通过将实际结构或系统划分为有限个离散单元，然后用数学计算方法进行模拟和求解的工程分析方法。
有限元法是一种基于力学和数学基本原理的数值方法，适用于各种不同材料和几何形状的结构和系统。
在有限元分析中，首先需要对实际结构或系统进行离散化，将其划分为有限个离散单元，这些单元可以是三角形、四边形、六边形、棱柱或四面体等。
每个单元内部的变量通过插值函数进行逼近，然后通过数学方法求解得到整体结构或系统的响应。
有限元分析的基本步骤如下：1.建立几何模型：根据实际结构或系统的几何形状和尺寸，使用CAD软件或其他建模工具建立几何模型。
2.确定材料属性：根据实际结构或系统的材料性质，确定相应的材料属性，如弹性模量、泊松比和密度等。
3.网格划分：将几何模型离散为有限个离散单元，确定每个单元的形状和大小，常用的划分方法包括四边形单元、三角形单元和四面体单元等。
4.建立单元方程：根据单元的几何形状和材料属性，建立每个单元内部各个节点的本地坐标系，然后根据力学基本原理，建立每个单元的刚度矩阵和质量矩阵。
5.组装全局方程：将各个单元的刚度矩阵和质量矩阵按照节点编号的顺序组装成整体结构或系统的刚度矩阵和质量矩阵，并考虑边界条件的约束。
6.施加边界条件：根据实际情况，施加边界条件，如固支约束或力的施加等。
7.求解方程：通过求解线性或非线性方程组，得到结构或系统的位移响应、应力分布、变形情况和模态分析结果等。
8.后处理：对计算结果进行分析和评价，如应力云图、最大变形和动力响应等。
有限元分析为工程设计和科学研究提供了一种有效的工具，可以进行结构优化、故障分析和设计验证等工作，同时也可以降低试验成本和加速产品开发进程。
然而，有限元分析也有其局限性，如模型假设和计算误差等问题，因此在实际应用中需要合理选择有限元模型和进行验证。
基于UG工装设计中的有限元验证与分析
基于UG工装设计中的有限元验证与分析摘要通过实例，分析工装设计中的常见问题，充分发挥软件特点，引入主流技术UG有限元对其进行验证、分析并提供直观的数据作为依据，用于解决实际问题，借此提高分析问题、解决问题的能力。
关键词：工装设计UG有限元受力分析1.UG简介UG是Unigraphics的缩写，是集计算机辅助设计、计算机辅助制造、计算机辅助分析功能于一体的软件集成系统。
在中国,它得到了越来越广泛的应用，已成为我国工业界主要使用的大型CAD/CAE/CAM软件之一。
Unigraphics适于完整的产品工程。
使公司能够在同一集成的数字化环境中去模拟、验证产品和他们的生产过程。
?如今制造业所面临的挑战是，通过产品开发的技术创新，在持续的成本缩减以及收入和利润的逐渐增加的要求之间取得平衡。
为了真正地支持革新，必须评审更多的可选设计方案，而且在开发过程中必须根据以往经验中所获得的知识更早地做出关键性的决策。
主要功能1.1产品设计UG为那些培养创造性和产品技术革新的工业设计和风格提供了强有力的解决方案。
UG包括了世界上最强大、最广泛的产品设计应用模块。
工业设计师能够迅速地建立和改进复杂的产品形状。
UG具有高性能的机械设计和制图功能，为制造设计提供了高性能和灵活性，以满足客户设计任何复杂产品的需要。
1.2仿真、确认和优化UG允许制造商以数字化的方式仿真、确认和优化产品及其开发过程。
通过在开发周期中较早地运用数字化仿真性能，制造商可以改善产品质量，同时减少或消除对于物理样机的昂贵耗时的设计、构建，以及对变更周期的依赖。
2工装设计中的问题合格工装的设计，不仅仅是把工装设计出来、制作出来那么简单；而是还要经过不断的试验，总结，改进，然后才能正式应用于生产。
这其中及时的发现问题和解决问题尤为重要。
下面通过一次典型的工装设计，来予以阐述。
某产品是一个液压双缸体零件，如图一所示，特点是产品双缸孔所在面及孔径要求精度高，面粗糙度要求在Ra1.6以内，孔径公差要求在0.02mm以内，而且壁薄。
UG有限元分析范文
UG有限元分析范文有限元分析（Finite Element Analysis，简称FEA）是一种力学分析方法，通过将连续物体的几何形状分割成有限数量的有限单元，再通过有限单元的力学行为对整个结构进行力学计算和应力分析。
有限元分析在工程设计、高科技制造、结构优化、材料研发等领域都有广泛应用。
有限元分析的基本过程是将问题的几何形状分割成有限数量的有限单元，并在每个单元上建立近似的解析解。
然后通过求解线性方程组，得到各个节点的位移、应力和应变等信息。
有限元分析的结果可以用来评估结构的强度、刚度、热传导、流体流动等性能，从而指导工程设计和优化。
有限元分析的主要步骤包括建立有限元模型、设定边界条件、施加荷载、求解方程和后处理结果。
建立有限元模型时，需要选择适当的有限元单元类型和网格划分方式，以便准确描述物体的几何形状和特性。
设定边界条件是指对有限元模型的边界进行约束，例如固支条件、周期边界条件和接触条件等。
施加荷载是指在有限元模型上施加外部力或位移条件，模拟实际工况。
求解方程通常使用数值方法，如有限差分法或迭代法，计算出线性方程组的解。
最后，根据求解得到的结果，可以进行应力分析、刚度分析和模态分析等，以评估结构的性能和安全性。
有限元分析的优点是能够描述复杂几何形状和边界条件下的结构行为，能够以较小的代价进行预测和分析，为结构设计提供直观和可靠的工具。
然而，有限元分析也有其局限性，例如需要合理的网格划分和有限元模型的准确度依赖于对材料特性和边界条件的准确描述等。
在工程实践中，有限元分析常用于求解固体力学、流体力学、热传导和电磁场等领域的问题。
例如，在机械工程中，有限元分析可以用于评估零件的强度、刚度和疲劳寿命等，辅助设计优化。
在航空航天领域，有限元分析可以用于评估航空器的结构安全性和气动特性。
在建筑工程中，有限元分析可以用于评估建筑物的地震响应和结构稳定性等。
总之，有限元分析是一种重要的力学分析工具，通过将物体分割为离散的有限单元进行计算，可以解决各种工程问题。
UG有限元分析范文
UG有限元分析范文有限元分析（Finite Element Analysis，简称FEA）是一种用数值方法解决工程问题的技术。
它将复杂的实际结构分割成许多小的有限元，通过计算每个有限元的行为，然后将这些行为合并起来得出整体结构的行为。
有限元分析广泛应用于机械、土木、航空、汽车等领域，可以对结构的应力分布、变形特性、热传导等进行分析和预测。
有限元分析的基本原理是将连续体划分为若干个由节点和单元组成的有限元网格。
每个有限元通过节点与相邻的有限元相连，形成整个结构的网格系统。
通过对每个有限元进行力学方程求解，可以得到整个结构的力学响应。
有限元分析的主要步骤包括建模、网格划分、边界条件设定、材料参数设定、求解和后处理等。
建模是有限元分析的第一步，将实际结构抽象成一个数学模型。
建模过程需要考虑结构的几何形状、材料性质、加载条件等。
根据实际情况，可以选择使用二维或三维模型。
网格划分是将结构划分为若干个有限元的过程。
有限元的划分方式有很多种，可以根据实际情况选择合适的划分方式。
在划分网格时，需要考虑到结构的几何形状和实际要求，保证网格的质量和密度。
边界条件设定是指在解算过程中，为了确定结构的运动状态，在有限元模型的边界上设定一些已知的位移、载荷或约束条件。
根据实际情况，可以设定结构的固支、自由度、外载荷等。
材料参数设定是指确定结构中各个部分的材料性质。
不同材料具有不同的弹性、热传导、热膨胀等性质，为了得到准确的分析结果，需要正确地设置材料参数。
求解是将有限元模型转化为一个数学问题，并通过数值计算方法求解。
求解过程中，需要根据结构的边界条件和材料参数，构造合适的数学模型，利用数值计算方法求解出结构的位移、变形、应力等。
后处理是指对求解结果进行分析和评估。
通过后处理可以获得结构各个部分的应力分布、变形特性、位移响应等。
后处理结果可以用于结构的优化设计和安全评估。
总之，有限元分析是一种重要的工程分析方法，可以帮助工程师对复杂的结构进行分析和预测。
UG有限元分析
8.4 操作步骤
8.4.1 曲轴结构自由模态的计算 创建有限元模型 优化（理想化）模型 创建有限元模型 创建仿真模型 求解自由模态 后处理及其动画演示
8.4.2 曲轴结构约束模态的计算 施加约束条件 求解约束模态 后处理及其动画演示
8.4.3 曲轴结构模态计算精度的对比
8.4.1 曲轴结构自由模态的计算
1）定义材料属性
单击工具栏中的【指派材料】图标，弹出【指派材料】对话框； 设置相关参数
单击该命令
2)创建物理属性
单击工具栏中的【物理属性】图标，弹出【物理属性表管理器】对话框
选择材料
单击【创建】
单击【确定】
3)网格属性定义
单击工具栏中的【网格收集器（俗称为：网格属性定义）】图标，弹出【网格捕集器】 对话框
2020/3/23
1）理想化几何体
在工具栏上单击【理想化几何体】命令，弹出【理想化几何体】对话框；
油孔1
油孔2
设置相 关参数
删除曲轴上两 个贯通的油孔
2）移除几何特征
删除模型上的油孔后会发现，在油孔删除部位处还残留有前面的断线，选择【移 除几何特征】命令，
选取相应 的对象
移除几何特征 操作后示意图
（3）创建有限元模型
设置参数
单击确定
4）仿真导航器新增节点
单击【创建解算方案】对话框的【确定】 按钮，注意到【仿真导航器】窗口分级树 中新出现了相关的数据节点，如图所示。
单击工具栏中的【保存】按钮，将上述操 作成功的仿真模型和数据及时保存起来。
仿真导航器 新增节点
（5）求解自由模态
在【仿真导航器】窗口分级树中单击【Crank Shaft_sim1.sim】节点，单击求解， 待求解完成关闭相应的窗口，如图所示。双击【结果】命令窗口，出现模态后处理结 果。 后处理导航 器新增节点
基于UG的传动机构有限元分析方法研究
有限元分析（Finite Element Analysis，FEA）是 目前机械设计中广泛应用的先进设计方法之一，在 当前主流的 FEA 软件，如 ANSYS 等都可以对各种 载荷状态下受力结构件的应力、应变进行分析。但 这些 FEA 软件存在一个明显的局限就是实体建模功 能较弱，需要从其它建模软件，如 UG、Pro/E 等， 经过格式转换导入模型，从而导致分析对象规模庞 大，结构复杂，尤其是包含大量不规则的曲线和曲
(1.Faculty of Material and Energy, Guangdong University of Technology, Guangzhou 510006, China; 2.Guangdong Metal forming Machine Works Co., LTD. Shunde 528300, China)
件，尤其是图 1 中所示的连杆，在考虑摩擦的情况 下，受力状态极其复杂，从而导致对单个结构件有 限元分析时，难以加载受力条件。因此，采用整体 结构有限元分析，可简化各结构件载荷加载条件， 同时，还可保证受力条件加载的准确、可靠，能有 效提高有限元分析结果的可靠性。
1.2 有限元模型建立
完成传动机构装配模型制备后，进入 UG 高级 仿真模块。具体步骤为：进入 UG，打开所建装配 模型文件，进入高级仿真，在仿真导航器中，选中 装配文件后，点击鼠标右键，然后选择弹出菜单“新 建 FEM 和仿真…”选项（图 2），在弹出“新建 FEM 和仿真”对话框中，可进行求解器和分析类型的配 置，本研究中采用 NX NASTRAN 求解器并只做传 动机构结构静力学分析，因此，采用各默认选项， 点击“确定”按钮，弹出“创建解法”对话框，选 择结算方案类型为“SESTATIC 101－多约束”，然 后点击“确定”按钮，即完成新建 FEM 和仿真模型。
UG有限元分析步骤精选整理学习资料
UG有限元分析-大致步骤一、打开一实体零件：
二、点击开始，选择“设计仿真”
三、点设计仿真后会自动跳出“新建FEM和仿真”窗口，点击“确定”
四、确定新建FEM和仿真后，会自动跳出“新建解决方案”窗口，点击“确定”
五、指派材料，点击零件，选择所需要指派的材料，点击“确定”，本例为steel
六、生成网格，以3D四面网格为例：选择网格-输入网格参数，单元大小
七、固定约束，选择所需要约束的面，本例的两个孔为固定约束
八、作用载荷，选择作用力的面，输入压力的大小，本例按单位面积的承压
九、求解，选择求解命令，点击确定
十、求解运算，系统会自动运算，显示作业已完成时，可以关闭监视器窗口
十一、导入求解结果，选择文件所在的路径，结果文件为 .op2, 点击确定
十二、
十三、
十四、
十五、查看有限元分析结果：
十六、
十七、编辑注释，可以显示相关参数：
十八、
十九、
二十二、动画播放，点击动画播放按键，可以设置动态播放速度的快慢。
基于ug的二级减速器建模及有限元分析优化
目录第一章设计题目：运输机的传动装置 ..................... 错误!未定义书签。
1、减速器基本参数的确定............................. 错误!未定义书签。
第二章 CAD实体建模.. (6)2.1 UG软件概述 (6)2.2 部件建模 (6)2.2.1 齿轮轴建模 (6)2.2.2轴的建模................................... 错误!未定义书签。
2.3 装配 (9)第三章利用UG进行运动仿真 (11)3.1创建模型： (11)3.2 输出结果 (11)3.3 结论 (12)第四章利用UG NX6.0进行有限元分析与优化 (12)4.1 UG/CAE (12)4.2 有限元分析 (12)4.3 结论 (15)4.4 结构优化 (15)4.5结果与小结 (16)4.3 结论 (16)总结 (17)参考文献 (17)设计题目：运输机的传动装置1 . 带式运输机的工作原理（二级展开式圆柱齿轮减速器带式运输机的传动示意图）2.工作情况：已知条件1)工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度35℃；2)使用折旧期；8年；3)检修间隔期：四年一次大修，两年一次中修，半年一次小修；4)动力来源：电力，三相交流电，电压380/220V；5)运输带速度容许误差：±5%；6)制造条件及生产批量：一般机械厂制造，小批量生产。
一、减速器基本参数的确定1.动力机选择：2.计算传动装置的运动和动力参数3.齿轮参数4. 各轴参数4.1 高速轴设计如图所示4.2 中间轴设计如图所示4.2 输出轴设计如图所示5.箱体结构的设计减速器的箱体采用铸造（HT200）制成，采用剖分式结构为了保证齿轮佳合质量，大端盖分机体采用配合.1. 机体有足够的刚度在机体为加肋，外轮廓为长方形，增强了轴承座刚度2. 考虑到机体内零件的润滑，密封散热。
UG有限元分析学习
UG有限元分析学习引言：有限元分析是一种工程设计和分析方法，通过将复杂的结构分割成离散的有限元素，利用计算机进行数值计算和模拟，以分析和评估结构在受力和应变条件下的响应。
UG软件是目前工程领域广泛应用的有限元分析软件之一，本报告以UG有限元分析学习过程为主线，介绍学习过程、使用方法和应用案例。
一、学习过程在学习UG有限元分析之前，我通过阅读相关的教材和资料，了解了有限元分析的基本原理和方法。
然后，我开始学习UG软件的使用，包括安装、界面功能和基本操作等。
UG软件中的有限元分析模块可以在建模的同时进行，我通过学习建模技巧和参数设置来创建不同类型的结构模型。
在建模过程中，我还学会了对实体进行修剪和合并以及生成网格等操作。
接下来，我开始学习有限元分析的设置和求解。
UG软件提供了丰富的分析类型，包括静力学分析、动力学分析以及热力学分析等。
我通过学习分析类型的选择和参数设置等，掌握了有限元分析的实际应用技能。
二、使用方法在使用UG进行有限元分析时，我首先需要进行结构建模。
UG提供了多种建模方式，包括实体建模、曲面建模和体积建模等。
对于不同的结构类型，我可以选择合适的建模方式，并通过修剪、合并和倒角等操作进行构建。
建模完成后，我需要对结构进行网格划分。
UG软件提供了多种网格划分的算法和工具，我可以根据结构的特点和要求选择合适的划分方式。
同时，我还可以通过设置网格参数来控制划分质量和计算效果。
完成网格划分后，我需要进行边界条件和荷载的设置。
UG软件提供了丰富的边界条件和荷载类型供选择，我可以根据分析需要进行设置。
设置完成后，我就可以进行有限元分析的求解，UG软件会自动计算并给出分析结果。
三、应用案例我在学习过程中应用了UG有限元分析模块进行了几个实际案例的分析。
首先，我选择了一个简单的静态载荷下的梁的分析。
通过对梁的建模、网格划分、边界条件和荷载设置以及分析求解，我得出了梁的应力和位移分布，并通过对比理论计算结果验证了有限元分析的准确性。
基于UG的行星齿轮减速器齿轮轴的有限元分析和优化
基于UG的行星齿轮减速器齿轮轴的有限元分析和优化通过常规设计方法设计计算出齿轮轴的结构尺寸，以UG为工具对减速器齿轮轴进行三维实体建模，并运用有限元分析及优化模块进行有限元分析，得到齿轮轴的网格划分图、应力云图。
根据有限元分析的结果，结合齿轮轴可靠性优化方法，以重量最小为目标，对齿轮轴的结构尺寸齿宽进行优化。
标签：齿轮轴UG 有限元分析优化0 引言行星齿轮减速器因具有体积小、重量轻、承载能力高、结构紧凑、传动效率高等优点而广泛应用于冶金机械、工程机械、轻工机械、起重运输机械、石油化工机械等各个方面。
UG软件是集CAD/CAE/CAM为一体的三维化的软件，它是当今最先进的计算机辅助设计、分析、制造软件，广泛应用于航空、航天、汽车、造船、通用机械和电子等工业领域。
UG的CAD/CAE/CAM功能模块有复杂的特征建模、装配、运动仿真和有限元分析等功能。
实现UG有限元分析功能，必须要遵从UG有限元分析的一般过程，构建有限元模型，其中包括自动网格划分、添加约束与载荷，利用图形的方式得到模型应力、应变的分布情况。
机械优化设计，就是在给定的载荷和约束条件下，选择设计变量，建立目标函数并使其获得最优值的一种新的设计方法。
1 齿轮轴几何参数的初选通过常规设计方法设计计算出齿轮轴的几何参数，齿轮轴的齿形为渐开线直齿。
分配减速器传动比，计算齿轮模数，并根据传动比条件、同心条件、装配条件和邻接条件确定齿轮的齿数。
齿轮轴的齿轮基本参数如表1所示。
2 齿轮轴的三维建模利用UG/Modeling模块建立齿轮轴模型，如图1所示（去掉网格后的实体模型）。
2.1 网格划分网格划分越密集，计算结果越精确，但是这会使计算时间加长。
单元网格的划分采用UG自带的3D四面体自动网格划分，单元尺寸为3mm。
网格划分情况如图1所示。
图1 齿轮轴的网格划分2.2 定义材料特性齿轮轴材料选择20Cr，其材料属性如下：质量密度7.850e3kg/m ，杨氏模量205000N/mm （MPa），泊松比0.29，屈服强度等于540N/mm （MPa）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
研究了利用 UG 高级仿真模块进行整机结构件受力分析的方法和步骤，探讨了分析的关键问题和注意事项。结果表明，
采用整机进行传动机构结构件受力有限元分析，边界条件设置简单、准确，载荷加载方便，结构件之间载荷传递和相互
约束由系统完成，分析结果可靠性增加。采用 UG 高级仿真功能进行传动机构有限元分析的关键问题是传动机构边界约
·40·
计算机应用技术
机械 2010 年第 11 期 总第 37 卷
基于 UG 的传动机构有限元 分析方法研究
程永奇 1，张贵成 2，孙友松 1，张鹏 1，胡建国 1，方雅 1
（1.广东工业大学 材料与能源学院，广东 广州 510006；2.广东锻压机床厂有限公司，广东 顺德 528300）
摘要：为了简化有限元分析边界条件设置并增加其准确性，提高分析结果的可靠性，以某型号伺服压力机传动机构为例，
2.3 划分网格
在完成材料属性设定后，进行网格划分，也可 以先划分网格后设定材料。对于结构件有限元分析， 选用 3D 网格划分方法，点击工具栏中“3D 四面体 网格”按钮，弹出“3D 网格”对话框（图 5），首 先选中要划分网格的结构件，然后选择类型为 “CTETRA(10)”即 10 节点四面体单元，设定全局 单元大小，可点击图 5 中圈出的“自动检查大小” 图标由系统自动计算设定，其它设置选项可选用默 认值，最后点击“确定”按钮，完成结构件网格设 计。重复以上步骤，完成其它结构件网格划分后， 即完成了传动机构的网格划分，如图 6 所示。完成 网格划分后，为了保证网格划分的正确性，可点击 工具栏“有限元模型检查”图标，进行模型检查。
———————————————
收稿日期：2010－08－09 基金项目：2009 年粤港关键领域重点突破项目（2009Z019） 作者简介：程永奇（1980－），河南南阳人，博士，主要研究方向为塑性成形技术、成形装备等。
机械 2010 年第 11 期 总第 37 卷
计算机应用技术
·41·
元分析主要集中在对单个零件的分析，包括用户手 册和各种相关教程，对其均有详细介绍，但对传动 机构的整体有限元分析鲜有介绍[1~4]。本文以某型号 伺服压力机传动机构为例，研究采用 UG 高级仿真 模块进行装配结构静力学有限元分析的方法，并以 UG NX 5.0 版本为例，具体介绍传动机构有限元分 析方法和步骤，探讨复杂载荷条件下结构件有限元 分析的新方法，以期为利用 UG 高级仿真功能进行 传动机构乃至整机结构件有限元分析提供参考。
显然，对于该类传动机构，从整体而言，其受 力输入与输出十分清晰、明确，但对于其中各结构
图 2 新建 FEM 和仿真模型
2 边界条件设定
2.1 加载载荷与约束
完成新建模型后，根据传动机构实际受力与约 束情况，加载载荷与约束。如前所述，对于图 1 中 所示传动机构，其载荷为在曲柄上施加驱动扭矩 T， 在滑块上施加一反作用力 F，两者之间的关系可利 用 UG 运动仿真模块，进行动力学分析获得[5]。上 圆柱销固定在机身上，因此其约束可定义为固定， 曲柄定义为绕轴旋转约束，滑块定义为沿导轨上下 滑动约束。
(1.Faculty of Material and Energy, Guangdong University of Technology, Guangzhou 510006, China; 2.Guangdong Metal forming Machine Works Co., LTD. Shunde 528300, China)
约束对话框
传动机构模型
图 5 3D 网格划分 图 6 传动机构网格划分模型
2.2 指定材料属性
完成载荷和约束添加后，在仿真导航器中双击 fem 文件，进行有限元网格属性设置。首先，点击 工具栏“材料属性”按钮，弹出“材料”对话框， 可在其中自行定义材料属性，也可调用 UG 材料库 提供的材料属性，这里选用材料库提供的 IRON_ CAST_G60，然后选中传动机构各结构件，点击“确 定”按钮，完成材料属性设定。
图 7 曲面接触网格设定
设定接触网格后，在仿真导航器中，展开曲面 接触项，逐一选择所设定的接触，点右键选择“编 辑属性…”项（图 8），弹出“单元属性”对话框 （图 9），定义接触网格单元的矢量方向，以及接 触类型、摩擦系数等参数。在该设置中，还应同时 检查接触面设置的正确性，这是 UG 高级仿真传动 机构有限元分析的另一关键问题。
2.4 接触网格设定
对机构进行分析时，设定各结构件之间网格接 触情况至关重要。点击工具栏“曲面接触网格”按 钮，弹出“曲面接触网格”对话框（图 7），可依 次选择来源面和目标面逐一进行手动设置，也可勾 选“自动创建接触对”选项，并设定捕捉距离后由 系统自动设定网格接触情况。
图 3 用户自定义结构件 图 4 加载载荷与约束后的
Abstract：In order to simplify the setting of boundary conditions and to increase the accuracy for finite element analysis, the method and the procedure of finite element analysis for transmission mechanism used the function of advanced simulation in UG was studied, which could enhance the reliability of the results. And the key questions and the attentions were also discussed for finite element analysis, which took the transmission mechanism of servo press as the example. The results indicated that the setting of boundary conditions could be simplified and the accurate load could be applied. Furthermore, the load transmission among of the structural parts could be performed by the software of finite element analysis, which could increase the reliability of the analysis results. The settings of boundary conditions on constraints of geometry and contact pairs of grids among of structural parts were the critical factors for the finite element analysis of transmission mechanism using the UG advanced simulation function. Key words：transmission mechanism；structural components；finite element analysis；UG
件，尤其是图 1 中所示的连杆，在考虑摩擦的情况 下，受力状态极其复杂，从而导致对单个结构件有 限元分析时，难以加载受力条件。因此，采用整体 结构有限元分析，可简化各结构件载荷加载条件， 同时，还可保证受力条件加载的准确、可靠，能有 效提高有限元分析结果的可靠性。
1.2 有限元模型建立
完成传动机构装配模型制备后，进入 UG 高级 仿真模块。具体步骤为：进入 UG，打开所建装配 模型文件，进入高级仿真，在仿真导航器中，选中 装配文件后，点击鼠标右键，然后选择弹出菜单“新 建 FEM 和仿真…”选项（图 2），在弹出“新建 FEM 和仿真”对话框中，可进行求解器和分析类型的配 置，本研究中采用 NX NASTRAN 求解器并只做传 动机构结构静力学分析，因此，采用各默认选项， 点击“确定”按钮，弹出“创建解法”对话框，选 择结算方案类型为“SESTATIC 101－多约束”，然 后点击“确定”按钮，即完成新建 FEM 和仿真模型。
图 8 曲面接触网格 图 9 曲面接触网格单元属性
属性编辑
设置对话框
3 分析求解与后处理
完成传动机构有限元分析前处理设置后，即可
机械 2010 年第 11 期 总第 37 卷
计算机应用技术
·43·
进行有限元分析求解和后处理。UG 高级仿真模块 提供了强大的后处理功能，能对有限元分析结果进 行图形化显示和动画模拟，提供输出等值线图、云 图、动态仿真和数据输出等功能，可进行结构件位 移、应力、应变等的分析。图 10 给出了传动机构应 力和应变云图，从图中可以分析出结构件应力、应 变等情况，从而为传动机构结构件的设计和优化提 供参考和指导。
除上述约束外，因考虑到在传动机构工作过程 中，沿圆柱销轴向，各结构件相互制约，无轴向移
·42·
计算机应用技术
机械 2010 年第 11 期 总第 37 卷
动，因此，还需限定上肘杆、连杆和下肘杆的沿轴 向的自由度，其定义方式需采用“用户定义的约束” 来实现，如图 3 所示。对于上述三个结构件，若无 轴向约束，则在其分析结果会出现结构件沿轴向滑 动的情况，这是传动机构有限元分析的关键问题之 一。完成载荷和约束设置后的传动机构有限元模型 如图 4 所示。
1 有限元模型
1.1 装配模型准备
对于单个结构件进行有限元分析，只需将结构 件模型导入有限元分析模块即可，而对于由多个零 件组成的传动机构，要进行有限元分析，首先需要 进行机构装配模型的准备。该传动机构主要由曲柄、 连杆、上肘杆、下肘杆、滑块以及连接圆柱销组成， 其中曲柄和上圆柱销与机身相连，滑块在机身轨道 内滑动，根据其装配结构和运动关系，在 UG 装配 模块下完成传动机构的装配，如图 1 所示。
