太阳电池量子效率
不同晶硅电池iqe曲线
不同晶硅电池iqe曲线
晶硅电池的IQE曲线（Internal Quantum Efficiency，内部量子效率）通常是指在不同波长下光照条件下，晶硅电池的量子效率曲线。这条曲线显示了太阳能电池在不同波长的光照下的光电转换效率。
不同晶硅电池的IQE曲线会因材料、工艺、结构等因素而有所不同。一般来说，IQE曲线通常在太阳模拟器或者光谱辐射计下测试得出，通过测量电池对不同波长光照的响应，得出IQE 曲线。
为了更准确地了解不同晶硅电池的IQE曲线，建议查阅该电池型号的技术规格表或者相关的研究论文。这些资料通常会提供详细的IQE曲线数据，以及对这些数据的解释和分析。
太阳光伏能源系统术语
太阳光伏能源系统术语Just be happy, remember on the morning of June 18, 2022
太阳光伏能源系统术语
一、一般术语
1、太阳光伏能源系统—solar photovoltaic energy system
指利用太阳能电池的光生伏特效应;将太阳辐射能直接转换成电能的发电系统..
2、太阳电池—solar cell
指太阳辐射能直接转换成电能的一种器件..
3、硅太阳电池—silicon solar cell
指以硅为基体材料的太阳电池..
4、单晶硅太阳电池—single crystalline silicon solar cell
指以单晶硅为基体材料的太阳电池..
5、非晶硅太阳电池a-Si太阳电池—amorphous silicon solar cell
指用非晶硅材料及其合金制造的太阳电池..亦称无定形硅太阳电池;简称a-Si太阳电池..
6、PINNIP非晶硅太阳电池—PINNIPa-Si solar cell
指由PN型非晶硅;本征非晶硅和NP型非晶硅构成的太阳电池..其光照面为PN型区..
7、集成型非晶硅太阳电池—integrated a-Si solar cell
指用激光切割或其他方法把生长在同一块玻璃衬底或其它衬底上的非晶硅太阳电池切割成许多单体;使其串联、并联而构成的电池.. 8、多晶硅太阳电池—polycrystalline silicon solar cell
指以多晶硅为基体材料而制作的太阳电池..
9、多晶太阳电池—polycrystalline solar cell
太阳能电池量子效率
太阳能电池量子效率,Quantum efficiency of a solar cell
太阳能电池的量子效率是指太阳能电池的电荷载流子数目与照射在太阳能电池表面一定能量的光子数目的比率。因此，太阳能电池的量子效率与太阳能电池对照射在太阳能电池表面的各个波长的光的响应有关。太阳能电池的量子效率与光的波长或者能量有关。如果对于一定的波长，太阳能电池完全吸收了所有的光子，并且我们搜集到由此产生的少数载流子（例如，电子在P型材料上），那么太阳能电池在此波长的量子效率为1。对于能量低于能带隙的光子，太阳能电池的量子效率为0。理想中的太阳能电池的量子效率是一个正方形，也就是说，对于测试的各个波长的太阳能电池量子效率是一个常数。但是，绝大多数太阳能电池的量子效率会由于再结合效应而降低，这里的电荷载流子不能流到外部电路中。影响吸收能力的同样的太阳能电池结构，也会影响太阳能电池的量子效率。比如，太阳能电池前表面的变化会影响表面附近产生的载流子。并且，由于短波长的光是在非常接近太阳能电池表面的地方被吸收的，在前表面的相当多的再结合将会影响太阳能电池在该波长附近的太阳能电池量子效率。类似的，长波长的光是被太阳能电池的主体吸收的，并且低扩散深度会影响太阳能电池主体对长波长光的吸收能力，从而降低太阳能电池在该波长附近的太阳能电池量子效率。用稍微专业点的术语来说的话，综合器件的厚度和入射光子规范的数目来说，太阳能电池的量子效率可以被看作是太阳能电池对单一波长的光的吸收能力。
太阳能电池量子效率，有时也被叫做IPCE，也就是太阳能电池光电转换效率(Incident-Photon-to-electron Conversion Efficiency)。

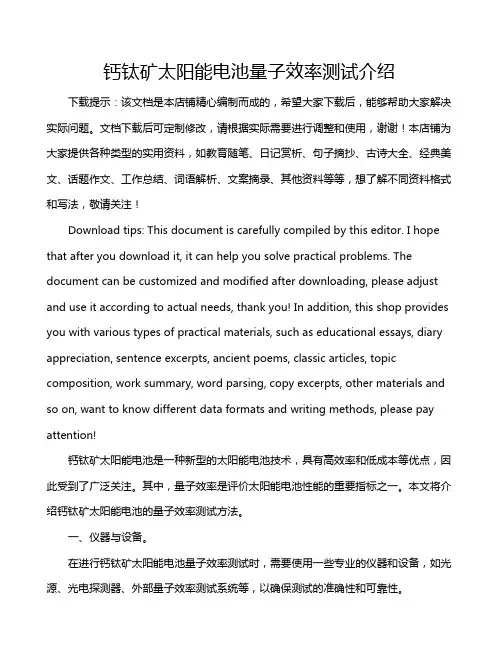

钙钛矿太阳能电池量子效率测试介绍
钙钛矿太阳能电池量子效率测试介绍下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！
Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!

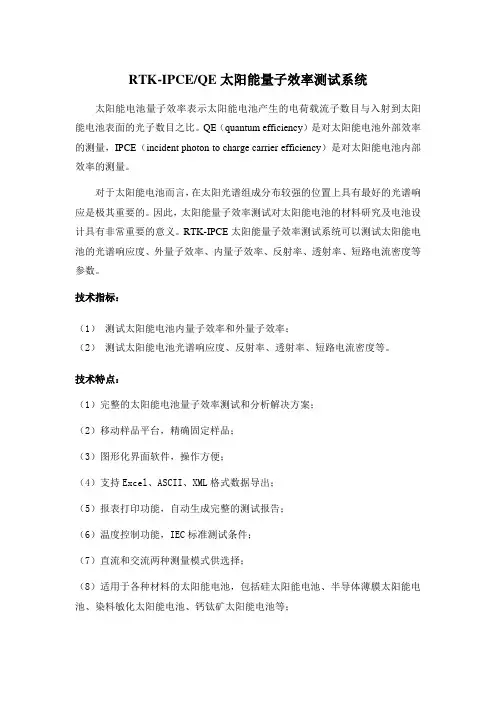

RTK-IPCEQE太阳能量子效率测试系统
RTK-IPCE/QE太阳能量子效率测试系统太阳能电池量子效率表示太阳能电池产生的电荷载流子数目与入射到太阳能电池表面的光子数目之比。QE（quantum efficiency）是对太阳能电池外部效率的测量，IPCE（incident photon to charge carrier efficiency）是对太阳能电池内部效率的测量。
对于太阳能电池而言，在太阳光谱组成分布较强的位置上具有最好的光谱响应是极其重要的。因此，太阳能量子效率测试对太阳能电池的材料研究及电池设计具有非常重要的意义。RTK-IPCE太阳能量子效率测试系统可以测试太阳能电池的光谱响应度、外量子效率、内量子效率、反射率、透射率、短路电流密度等参数。
技术指标：
（1）测试太阳能电池内量子效率和外量子效率；
（2）测试太阳能电池光谱响应度、反射率、透射率、短路电流密度等。
技术特点：
（1）完整的太阳能电池量子效率测试和分析解决方案；
（2）移动样品平台，精确固定样品；
（3）图形化界面软件，操作方便；
（4）支持Excel、ASCII、XML格式数据导出；
（5）报表打印功能，自动生成完整的测试报告；
（6）温度控制功能，IEC标准测试条件；
（7）直流和交流两种测量模式供选择；
（8）适用于各种材料的太阳能电池，包括硅太阳能电池、半导体薄膜太阳能电池、染料敏化太阳能电池、钙钛矿太阳能电池等；
1 / 2
（9）适用于多种结构的太阳能电池，包括单结、多结、异质结、薄膜、高聚光等。
友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！
量子效率效益
量子效率（quantum efficiency）是指光电转换中每个吸收的光子所产生的电子数目，即量子效率越高，光电转换效率也越高。量子效率可以用以下公式来表示：
量子效率= （每秒产生的电子数）/（每秒入射光子数）
量子效率可以用来衡量光电器件的性能，如太阳能电池、光电传感器等。在太阳能电池中，高量子效率意味着更多的光子能够被太阳能电池吸收并转化为电能，从而提高电池的能量转换效率。
量子效益（quantum yield）是指光化学反应中每个吸收的光子所产生的化学产物数目，即量子效益越高，光化学反应效率也越高。量子效益可以用以下公式来表示：
量子效益= （每秒产生的产物数）/（每秒入射光子数）
量子效益可以用来衡量光化学反应的效率，如荧光染料、光敏剂等。在这些光化学反应中，高量子效益意味着更多的光子能够被吸收并转化为化学产物，从而提高反应的效率。
总之，量子效率和量子效益都是衡量光学、光电和光化学系统性能的重要指标，它们的高低直接影响光电器件和光化学反应的效率和成本，因此在实际应用中需要进行充分的考虑。
Ⅲ-N太阳能电池产生高紫外量子效率
江 兴 摘
� -N
太阳 能 电池 产 生高 紫 外 量子 效 率
经过美国加里福尼亚大学圣巴巴拉分校研究人员的努力, 目前� 族氮化物 (� 2 V ) 太阳能电池的紫外外量子效率可超过 60% 。 由于紫外光子产生的能量, 三族氮化物能够提高地面和卫星应用的多节电 池的效率。 目前的 Ga InA s Ge�Ga InP 在 400 nm 波长以下, 其性能显著下降。 加州大学的蓝宝石衬底 InGaN �GaN 电池是用M O CVD 方法生长的。 它有 一层掺 S i 缓冲层、 一层 200 nm 厚的非掺杂 In 0112 Ga 018 8N 层、 一层 150 nm 厚的掺 一层半透明N i� M g GaN 帽层、 A n 欧姆接触层和一层A l� A n 栅格。392 nm 波长 时的峰值外量子效率为 63% , 370—— 410 nm 的外量子效率变量小于 3% 。根据 计算, 将表面反射、 半透明接触层的吸收和 In GaN 层的不完全吸收都算进去, 内 量子效率至少还达到 94% 。 对研究人员而言, 长期的挑战是制造仅基于 � 2 N 的多节电池, 这种电池的 吸收范围可能非常宽。 这项研究探索面临两大问题, 即 InN 与 GaN 之间的晶格 失配大和隧道结制造有难度。研究人员指出, 禁带宽是一大隧道效应障碍, 要达 到传统隧道结所需的高掺杂非常困难。
钙钛矿电池量子效率测试系统技术要求 标准
钙钛矿电池一直是能源领域备受关注的热门话题之一。作为一种新型
高效的太阳能电池，钙钛矿电池的性能评估和量子效率测试至关重要。在本文中，我将深入探讨钙钛矿电池量子效率测试系统技术要求标准，帮助您更好地理解这一重要主题。
1. 背景介绍
钙钛矿电池是一种第三代太阳能电池，具有高效率、低成本和易制备
等优点。它因其在能源领域的广泛应用前景而备受瞩目。在钙钛矿电
池的研究和开发过程中，对其量子效率进行精准的测试是至关重要的。
2. 钙钛矿电池量子效率测试系统技术要求标准
在进行钙钛矿电池量子效率测试时，需要满足一定的技术要求标准，
以确保测试结果的准确性和可重复性。具体的技术要求包括以下几个
方面：
2.1 光源和光谱调节
在进行量子效率测试时，光源的稳定性和光谱的准确性至关重要。测
试系统需要配备高质量的可调光源，以及精准的光谱调节系统，以确
保测试过程中光源的稳定性和光谱的准确性。
2.2 电流-电压测试装置
钙钛矿电池的量子效率测试需要进行电流-电压特性的测试，因此测试系统需要配备高精度的电流-电压测试装置，以确保测试结果的准确性。
2.3 温度控制系统
钙钛矿电池的性能受环境温度的影响较大，因此量子效率测试系统需
要配备精准的温度控制系统，以确保测试过程中温度的稳定性。
3. 个人观点和理解
对于钙钛矿电池量子效率测试系统技术要求标准，我认为这些标准的
制定和遵守对于推动钙钛矿电池的研究和应用具有重要意义。只有通
过严格依照技术要求标准进行测试，才能获得准确、可靠的测试结果，进而为钙钛矿电池的研究和应用提供有力支持。
通过本文的整体阐述，相信您对钙钛矿电池量子效率测试系统技术要
太阳能电池量子效率检测单位_解释说明以及概述
太阳能电池量子效率检测单位解释说明以及概述
1. 引言
1.1 概述
太阳能电池是一种通过将光能转化为电能的装置，它已成为可再生能源领域的重要组成部分。量子效率是衡量太阳能电池性能的重要指标之一，它表示光子被太阳能电池吸收并转化为电子的效率。了解和评估太阳能电池的量子效率对于研究和优化太阳能电池有着重要意义。
1.2 文章结构
本文将首先介绍太阳能电池量子效率检测单位的定义和解释，包括其基本概念和原理。接着，我们将详细讨论不同的测量方法和原理，以及它们在实际应用中的意义。然后，我们将针对常见的检测单位进行概述，并对它们的优缺点进行比较分析。最后，我们将通过一个实验案例研究来验证所介绍的方法和原理，并对结果进行分析与讨论。最后，在结论部分总结本文内容，并提出未来研究建议与展望。
1.3 目的
本文旨在深入探讨太阳能电池量子效率检测单位相关知识，通过对不同方法和原理的介绍和比较，帮助读者全面了解太阳能电池量子效率检测的背景、原理和应
用。通过实验案例研究的展示，读者可以更好地理解和应用相关知识。同时，本文将为未来的研究提供建议和展望，促进太阳能电池领域的发展与创新。
2. 太阳能电池量子效率检测单位
2.1 定义和解释
太阳能电池的量子效率是指在特定波长的光照射下，电池能够将光能转化为电能的效率。量子效率检测单位是用于评估太阳能电池量子效率的一种标准或方法。
量子效率检测单位可以通过测量光照强度、电流和功率之间的关系来确定太阳能电池的性能。在量子效率检测过程中，使用单色光源以固定波长照射太阳能电池，并记录由光照产生的响应电流。通过与参考标准进行比较，可以计算出太阳能电池在特定波长下的转换效率。
太阳能电池(光电材料)IPCEQE量子效率光谱响应测试系统
太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统
太阳能电池测试行业长期的经验，使得我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统始终处于行业领先位置。符合IEC, JIS, ASTM标准规定，我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统具有很高的稳定性和重复性。
作为光伏器件厂商和科研工作者，为了获得高效的产品，就需要一套高性能太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统来帮助完成产品改进。我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统可以出色的完成测试太阳能电池（光电材料）的IPCE/QE/量子效率/光谱响应，进而帮助厂商和科研工作者分析改进太阳能电池加工制造材料和工艺等。
目前，石油、天然气等不可再生能源价格的居高不下，使得人类对太阳能电池（光电材料）的研究开发进入了一个新的阶段，国内很多实验室和科研院校也都加紧了对太阳能电池材料（光电材料）的研究和开发。
太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试作为太阳能电池（光电材料）研究开发的一个环节，至关重要，需要专业的测试系统来完成。针对当前人们对太阳能电池材料（光电材料）的研究和开发，以及太阳能电池（光电材料）研究人员搭建太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统的耗时耗力，我公司特推出太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统，并已在很多太阳能电池材料（光电材料）研究、测试实验室广泛使用。
太阳电池量子效率
太阳电池量子效率
太阳电池的量子效率是指太阳能在进入太阳电池后转化成电能的效率。在太阳电池中，太阳能通过光电效应被转化成电子，进而流动产生电流。太阳电池量子效率的大小决定了
太阳能转化成电能的效率，其中包括太阳电池的光电转换效率及电子传输效率等。因此，
太阳电池量子效率是太阳电池重要的性能指标之一。
太阳电池的量子效率会受到很多因素的影响，其中主要包括太阳辐射能的能量、太阳
电池的材料和结构设计等。理论上，当太阳辐射能的波长在太阳电池的吸收范围内时，太
阳能全部被吸收。在此基础上，太阳能被转化成的电能的数量关键在于太阳电池材料内电
子的激发和传导效率。因此，通过优化太阳电池的材料和结构设计，来提高太阳电池的量
子效率，是相当重要的。
近年来，太阳电池的效率水平不断提高。当前主流的太阳电池技术为晶体硅太阳电池
和薄膜太阳电池。晶体硅太阳电池是最早被开发出来的太阳电池，也是今天应用最广泛的
太阳电池类型之一。晶体硅太阳电池的量子效率通过优化硅晶体的材料纯度和掺杂、电池
结构设计和工艺参数等方面来提高。目前，晶体硅太阳电池的最高效率已达到了25%。
薄膜太阳电池则是基于化合物半导体材料的太阳电池。相比于晶体硅太阳电池，薄膜
太阳电池具有更高的量子效率，因为化合物半导体材料的能带结构更适合太阳能的吸收转换。当前，商业化的薄膜太阳电池效率值已达到了23%。
总的来说，太阳电池量子效率是太阳电池性能的一个重要指标，随着太阳电池技术的
不断发展和创新，太阳电池的量子效率不断提升，使得太阳能逐渐成为最重要的可再生能
源之一。
太阳能电池光谱响应
太阳能电池光谱响应
太阳能电池光谱响应指的是太阳能电池对不同波长的光的吸收和转换能力。太阳能电池的光谱响应通常会显示出对可见光谱范围内的光具有较高的吸收率和转换效率。
太阳能电池的光谱响应可以通过太阳能电池的外部量子效率（external quantum efficiency，EQE）曲线来表示。EQE曲线显示了在不同波长下太阳能电池的光电转换效率。通常，太阳能电池在可见光波长范围内的光有较高的响应，而在紫外光和红外光波长范围内的光响应较低。
太阳能电池的光谱响应是评估其能量转换效率和性能的重要参数之一。通过了解太阳能电池的光谱响应，可以优化太阳能电池的设计和材料选择，提高其效率和性能。
iqe内量子效率
iqe内量子效率
摘要：
本文主要介绍了IQE内量子效率的概念、原理及其在光电器件和太阳能电池领域的应用。通过对IQE内量子效率的深入研究和优化，可以提升光电器件和太阳能电池的性能，推动相关领域的发展。
一、引言
IQE内量子效率（Internal Quantum Efficiency, IQE）是一种衡量光电器件性能的重要参数。它反映了光电器件将入射光子转化为电子-空穴对的能力，对于评估器件性能、优化设计和提升器件性能具有重要意义。
二、IQE内量子效率的原理
IQE内量子效率是指光电器件在单位时间内，单位面积上产生的电子-空穴对数量与入射光子数量的比值。其值受到多种因素的影响，如材料类型、器件结构、光照条件等。通过提高IQE内量子效率，可以提升光电器件的转换效率和性能。
三、IQE内量子效率的应用
1. 光电器件领域：IQE内量子效率在光电器件领域有着广泛的应用。例如，在
太阳能电池中，IQE内量子效率越高，太阳能电池的转换效率就越高。通过优化材料和结构设计，可以提高太阳能电池的IQE内量子效率，从而提升其性能。
2. 太阳能电池领域：太阳能电池是一种利用太阳能将光能转换为电能的器件。在太阳能电池的研究中，IQE内量子效率是一个重要的参数。通过提高IQE内量子效率，可以提升太阳能电池的转换效率和稳定性，降低成本，促进太阳能电池的广泛应用。
四、结论
IQE内量子效率是评估光电器件和太阳能电池性能的重要参数。通过深入研究和优化IQE内量子效率，可以提升光电器件和太阳能电池的性能，推动相关领域的发展。未来，随着材料科学和微纳制造技术的不断发展，IQE内量子效率的研究和应用将取得更大的突破。
硅基太阳能电池中量子效率定量测试方法研究
硅基太阳能电池中量子效率定量测试方法
研究
硅基太阳能电池是目前最常见的太阳能电池类型之一，其广泛应用于光伏发电系统中。而量子效率测试是评估太阳能电池性能的重要方法之一，通过测量光电转换效率来评估光电设备在转换太阳能时的效率。本文将研究硅基太阳能电池中量子效率定量测试方法的研究。
在研究量子效率测试方法之前，我们首先需要了解什么是量子效率。量子效率是指太阳能电池对各个能量子的吸收能力及其转换为电流的效率。换句话说，量子效率描述了太阳能电池在不同波长范围内对光能的利用能力。
对于硅基太阳能电池，我们可以使用外量子效率测量系统来进行定量测试。这种测试方法通过测量太阳能电池的光吸收能力和电流输出来评估量子效率。常用的外量子效率测量系统包括光谱辐射计、光电流计和光源。
首先，我们需要使用光谱辐射计来测量太阳能电池的光吸收能力。光谱辐射计可以测量不同波长范围内的光强度，从紫外线到可见光再到红外线。通过测量不同波长范围内的光强度，我们可以获得太阳能电池各个波长范围内的吸收能力。
其次，使用光电流计来测量电池在吸收光能后的电流输出。光电流计可以测量太阳能电池输出的电流强度，从而评估电池的光电转换效率。在这个过程中，我们需要确保测试环境中没有其他光源的干扰，以确保准确的测试结果。
最后，通过光源来模拟太阳辐射光源。为了准确地模拟太阳辐射，我们需要选择适合的光源，并设置合适的辐射强度和波长范围。通过模拟太阳辐射，我们可以在实验室条件下测试电池的量子效率。
在使用外量子效率测量系统进行定量测试时，我们需要注意以下几点。首先，为了保证测试结果的准确性，我们需要将测量的光谱辐射计、光电流计和光源进行校正。其次，测试时需要控制好光照强度和波长范围，以获得可靠的测试结果。另外，由于太阳能电池的效率会受到温度等环境因素的影响，我们需要确保测试环境的稳定性。
太阳电池的内量子效率
太阳电池的内量子效率
太阳电池的内量子效率是用来衡量电池能从太阳光中获得能量的技术参数。它是指从一个太阳光照射入到太阳电池中，该太阳电池发出的电流与入射光强度之比，即电池在一定条件下将太阳光转换为电能的能力。
内量子效率是一种量化的参数，可以帮助我们理解不同的太阳电池的性能。当内量子效率增大时，太阳电池的性能也会提高。如图1所示，不同内量子效率的太阳电池的性能表现也是不同的，当内量子效率增大时，太阳电池的性能会明显提升，这就是为什么内量子效率对太阳电池性能如此重要的原因。
从物理原理上讲，只有太阳电池中的激子才能将太阳光转换为电能，而激子的活动受到光子的限制，因此，太阳电池的内量子效率就受到光子数量的影响。然而，光子并不是唯一影响太阳电池内量子效率的因素，还有其他因素，如电池的结构、组分、工艺和材料等，都会对太阳电池的内量子效率产生一定的影响。
例如，太阳电池的结构是内量子效率的重要影响因素之一。当太阳电池的结构越复杂，光子到达晶体结构时，可能会发生反射、吸收和散射等现象，从而降低太阳电池的内量子效率。另外，太阳电池的材料也是影响内量子效
率的重要因素。太阳电池的材料可以把光子转换为电子，但是这种转换的效率也受到材料组成的影响，因此，选择合适的太阳电池材料也是提高太阳电池的内量子效率的重要方法之一。
太阳电池的内量子效率也受到光照强度的影响，太阳电池在不同光照强度下的内量子效率也是不同的。当光照强度较高时，太阳电池的内量子效率较高；当光照强度较低时，太阳电池的内量子效率较低。此外，太阳电池的温度也会影响太阳电池的内量子效率，当太阳电池温度越高时，太阳电池的内量子效率也会相应降低。
量子效率与波长的关系
量子效率与波长的关系
量子效率是指光电转换过程中电子和空穴的产生率和光子数的
比值。它是评价光电器件的重要指标，例如光伏电池、光电二极管等等。而波长则是光的一个重要特性，不同波长的光在相同的介质中传播的速度和方向可能有所不同。
量子效率与波长之间存在一定的关系。在光伏电池中，量子效率通常会随着波长的变化而变化。这是因为不同波长的光子能量不同，能够激发出不同能级的电子，从而影响光电转换的效率。例如，在太阳光谱中，短波长的紫外线辐射可以激发出较高能级的电子，因此可以提高光伏电池的量子效率。
另外，在光电二极管中，波长也会影响其工作原理。光电二极管通常采用半导体材料作为感光元件，当光子照射到材料上时，会激发出电子和空穴，从而形成电流。不同波长的光子会激发出不同能级的电子和空穴，进而影响光电转换效率。
因此，了解量子效率与波长的关系对于光电器件的设计和优化具有重要意义。通过选择合适的材料和波长，可以提高光电转换效率，从而实现更高的能量转换效率和更好的性能。
- 1 -
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不同种类的太阳电池光谱响
主要不同： 光谱响应波段 相同波段利用率
主要功能及应用： QTEST STATION 2000AD 型光谱响应测试系统可以测试 量子效率（光谱响应）和光电转换效率，适用于各种太阳 能电池、探测器和光电材料等光谱响应测试。
基本工作原理：
该系统通过对光源产生的光经斩波器和单色仪进行滤波，以产 生不同波长的单色光源，经被检测太阳电池材料或器件后，产 生电子信号，然后通过锁相放大器放大，获得材料或者器件的 不同波长的光－电转换效率(光谱响应)。
QE 应用实例分析
Figure 5: Internal quantum efficiencies for the longwavelength range of high-efficiency LFC-PERC-type cells applying different rear surface passivation layers.
外量子效率(External Quantum Efficiency, EQE)，太阳 能电池的电荷载流子数目与外部入射到太阳能电池表面的一 定能量的光子数目之比。
内量子效率(Internal Quantum Efficiency, IQE)，太阳 能电池的电荷载流子数目与外部入射到太阳能电池表面的没 有被太阳能电池反射回去的，没有透射过太阳能电池的，一 定能量的光子数目之比。
太阳光谱
单晶硅电池的吸收波段 （200nm 到1200nm)
单晶硅对光的吸收特性
300
Penetration Depth (m)
250 200 150 100 50
Wavelength 1um Silicon Thickness 175um
0.2
0.4
0.6
0.8 m
1.0
1.2
1.4
1.6
波长小于400nm的光在厚度0.01um 的硅中，就被全部吸收； 波长大于1000nm的光在175um的硅中没有被完全吸收；
单晶硅对光的吸收过程
反射光
透射光成为反 射光的一部分
Si
量子效率的定性分析
没有透射光谱
有透射光谱
Leabharlann Baidu
在175um厚度电池
波长小于1000nm的光 基本没有透射，IQE和 EQE 的差别反映的是前 表面减反射膜和硅表面 陷光结构状况
量子效率的基本概念
太阳能电池的量子效率是指太阳能电池的电荷载流子数目与照射在 太阳能电池表面一定能量的光子数目的比率。 因此，太阳能电池的量子效率与太阳能电池对照射在太阳能电池表面 的各个波长的光的响应有关。太阳能电池的量子效率与光的波长或者 能量有关。如果对于一定的波长，太阳能电池完全吸收了所有的光子 ，并且我们搜集到由此产生的少数载流子（例如，电子在P型材料上 ），那么太阳能电池在此波长的量子效率为1。对于能量低于能带隙 的光子，太阳能电池的量子效率为0。理想中的太阳能电池的量子效 率是一个正方形，也就是说，对于测试的各个波长的太阳能电池量子 效率是一个常数。 太阳能电池量子效率，有时也被叫做IPCE，也就是太阳能电池光电转 换效率(Incident-Photon-to-electron Conversion Efficiency) 。
波长大于1000nm的光 有透射，IQE和EQE 的 差别反映的是前表面减 反射膜，硅表面陷光结 构状况，电池背表面的 钝化情况
尾巴翘曲程度反映背表 面的钝化和增反射情况
外量子效率和电池短路电流密度
电流与QE的关系公式
j ph (V ) e QE ( , E ) ( )d
短路电流密度
太阳能电池（光电材料）光谱响 应测试系统 SOLAR CELLS IPCE TEST SYSTEM
设备名称：太阳电池（光电材料）光谱响应测试系统 型 号：QTEST STATION 2000AD 制造厂家：CROWNTECH, INC.
QTEST STATION 2000AD 型太阳能电池光谱响应测试系 统由光源，单色仪，光学斩波器及锁相放大系统等组成， 系统动作由计算机控制完成，测试过程自动化，最终完成 数据采集、显示、分析等工作。光源通过单色仪产生单色 光，照射到样品上，然后由锁相放大系统等数据采集模块 完成数据采集并输入计算机中，再由计算机完成后续数据 分析、计算、显示并保存。
