东芝电梯调试手册.

前言本使用说明书，就在进行无机房电梯SPACEL-UNI(CV300系列)控制装置（系统）的安装·保养·调整作业所必要的处理方法上进行了说明。

本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。

在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。

禁止进行说明书上记载内容以外的行为·操作。

请妥善保管好该说明书，谨请彻底管理。

控制系统操作时的注意事项系统调整程序书：６Ｅ１Ｍ１８３６试运转程序书：６Ｅ１Ｍ１８３７高速调整程序书：６Ｅ１Ｍ１８３８乘感调整程序书：６Ｅ１Ｍ１８３９故障判断・错误代号：６Ｅ１Ｍ１１９５调整维保指示书：６Ｅ１Ｍ１８４０安全上的注意事项为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。

在装置的本体以及其使用说明书上，记载有重要的内容。

请将以下内容（表示·图记号）充分理解后，再阅读本文，并遵守其记载事项。

[表示的说明]※：所说的受伤是指不需要住院治疗或定期去医院看病的伤、烧伤、触电等。

[图记号的说明][本体警告表示标签的确认]一般禁止·注意事项为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。

请掌握和遵守其内容。

电梯系统的不适当操作·作业是导致故障，坏损，灾害的起因 。

万一实施本说明书上记载的内容之外的行为，禁止的操作等，造成直接或间接的故障的场合，本公司将不负此责任，谨请谅解。

１） 在电梯控制盘上贴有PL 标签（制品安全标签）。

禁止进行违反PL 标签指示的事。

必须按照指示进行作业。

２） 没有指示禁止改造电梯控制盘。

将成为装置的误操作·发热·起火等的起因，有时也会给作业者自身带来危险。

３）在交换零部件之际，禁止纯正部件以外的使用（流用）。

必须使用指定用品。

４）在电梯控制盘方面，对于使用于调整保养的必要开关部以外的盘内部件，由于电源处于投入状态，因此禁止任意接触。

有触电的危险。

另外，由于充电部（电容器·蓄电池等）的存在，即使断开电源，也有禁止一定时间接触的部位（依据PL 标签的指示），因此要按照指示进行作业。

５）禁止没有检查资格者（持有建筑基准法上规定的检查资格的人员，或者接受了指导具有同等机能的人员）的人员进行维修保养·调整作业。

６）禁止带电作业。

有触电至死伤的危险。

在配线作业之际，必须将动力用断路器（1S ）以及照明用断路器（4S-1，2）打成OFF ，在确认了没有供电的状态后，在进行施工。

７）禁止将安全回路，门回路作短路使用。

（但不包括本体的作业时及安装调整手册所指示的项目）紧急时各种保护不动作而造成的异常行走是非常危险的。

８）禁止事先不确认轿厢位置，用门非锁定钥匙开放轿门。

这会造成在井道上落下而发生人员伤亡事故。

９）在进入轿厢上时，禁止在将安全开关（2KS ）OFF ，点检开关（INSS ）ON ，及顶部确保SW （PTST ）INS 之前乘入。

另外，禁止在乘入时有充分余额的位置上将轿厢停下之前乘入。

如果安全开关不OFF ，恐怕会有电梯突然起动而造成冲突，落下等危险。

如果点检开关不ON ，电梯可能会高速升降，会造成头部受伤。

１０）禁止不戴安全帽及穿着安全带进入电梯轿厢，并禁止在轿厢升降中从轿厢上的安全出口中钻出。

有冲突，落下的危险。

１１）为便于一般利用者能触到，并在最上层乘场或乘场附近设置的副操纵盘上设置制动器开放装置和电源切断开关等，在偏离副操纵盘的场合，必须安装副操纵盘的保护罩。

其中也包含防止由于误动作，恶作剧等造成的系统异常的发生。

１２）在超出规格书上记载的周围环境条件等状态下，禁止进行作业。

１３）在进行其他个别作业施工时，请遵守其他使用说明书上记载的禁止事项·注意事项。

危险注意１）在故障时，在确认出错数据之前，请不要将PAM数据消掉。

２）在更改E2PROM的数据的场合，注意避免将更改的数据的地址弄错，而进行改写。

这将成为时而电梯箱的运转动作出现异常，时而保护机能误验出而导致电梯的停止的起因。

３）为了防止控制盘内有异物的混入，请必须关闭外罩·盖子。

这将是故障的起因。

４）出现异臭，过热，冒烟的场合，请立即切断电源。

５）在HIB副操纵盘围上电缆的场合，要充分注意光缆的弯曲和其他电线的固定。

根据电线的捆法，与门操纵盘的间隙很小，如果采用不合适的方法固定的话，门操纵盘会损伤。

６）在ＣＶ３００Ｂ控制柜设置在井道背面或者侧面，轿厢和控制柜的间隙少于３０ｍｍ～１２５ｍｍ。

轿顶点检时，由于异常声音和通芯确认等不能停止而必须从安全栏的框内探出身子的场合，设置安全开关，确认轿厢不动之后在进行作业。

这时，要充分注意不要和控制柜接触。

特别是从控制柜设置的下层上升的场合要注意不要碰到控制柜下部。

（轿顶的运转时请在不超出安全栏的框内的位置进行遥控。

目录１．目的・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・６２．高速运转・・・・・・・・・・・・・・・・・・・・・・・・・・・・・６３．在板功能機能・・・・・・・・・・・・・・・・・・・・・・・・・・８３．１在板构成・・・・・・・・・・・・・・・・・・・・８３．２扶梯的状态显示・・・・・・・・・・・・・・・・・・８３．３脉冲显示功能・・・・・・・・・・・・・・・・・・・・９３．４在板名指令功能・・・・・・・・・・・・・・・・・・・・・・９４．高速运转步骤・・・・・・・・・・・・・・・・・・・・・・・・・・・１１４．１ＰＤＳＥＴ・・・・・・・・・・・・・・・・・・・・・・１１４．２ＣＣＵ数据设定・・・・・・・・・・・・・・・・・・１２４．３ＨＣＵ地址设定・・・・・・・・・・・・・・・・・１３４．４ＨＩＢ地址设定・・・・・・・・・・・・・・・・・・・・・・１５４．５机器的功能・操作确认・・・・・・・・・・・・・・・・・・・１７１．目的本书使用于扶梯试运转调试结束后的高速运转调整作业。

内容记载了基本作业和ＣＶ３００Ｂ特有的项目。

２．高速运转准备１）所有的电闸都「ＯＦＦ」。

２）调整整顿、不应对运转造成任何影响。

３）确认门是否被短路。

短路的话就拆掉。

将门短路专用的键SW插入DCP、从最右侧旋转到最左边、应拔除键。

※只有安装调整人员才可以操作①拆掉控制柜操作面板的左下侧的短路用连接器 (CNDC)。

短路连接器检修开关４）插入所有的连接器、并确认绝缘电阻以及是否有接错的问题。

确认方法见试运转调整步骤６Ｅ１Ｍ１８３７的「绝缘电阻试验」。

５）确认各层的厅门ＳＷ及Gate开关。

６）确认OVER BALANCE。

（应按式样对应。

）根据需要，加减Ｃ／Ｗ的砣块。

７）设定以下负荷ＳＷ。

超载检测ＳＷ（１ＷＬＳ）接点及调整方法①１ＷＬＳ接点以往使用在１ＷＬＳ的接点是ａ接点（ＮＯ）、但，在ＣＶ３００Ｂ上使用ｂ接点（ＮＣ）。

应参照『称量装置安装工事用图』②１ＷＬＳ调整方法以往的１ＷＬＳ的调整设定值、为了在相对于额定载重＋５％的情况下也能动作，进行了相应的调整、ＣＶ３００Ｂ按下记对应。

相对于额定载重、＋５％或＋５０ｋｇ的小的值来动作那样进行调整。

※由称量装置测出的超载检测用的数据、设定在额定载重的１０５％。

※３ＷＬＳ，４ＷＬＳ，８ＷＬＳ，ＴＷＬＳ１，ＴＷＬＳ２是在称量装置的输出电压下检测出来的。

（参考）要调整成在１１０％的状态下也能进行超载检测、要按以下设定来进行对应。

１ＷＬＳ调整：应调整成相对于额定载重＋１０％的情况下也能动作。

称量装置测出的超载检测用的数据的变更：ＯＬＤＥＴＤＡＴＰＵＳＳＷ５０００：１８６Ａ＝００６９ｈ（１０５％）→００６Ｅｈ（１１０％）变更８）应事先拔掉轿箱内的ＣＮＫ３Ａ。

（无视称量装置的信号输出）９）应事先ＦＤＳ CUT。

３．在板功能说明ＣＶ３００Ｂ的调整所必要的操作方法。

关于在板功能的详细内容、应参照「统一控制装置对应扶梯在板功能使用说明书６Ｅ１Ｍ１１５０」。

（ＰＵＳ，ＰＵＭ，ＰＵＧ共通）３．１在板构成構成ＰＵ－２００基板（右上部分）ＭＯＤＥ：模式选择按钮ＮＵＭ：数值选择按钮ＳＴＲＯＢＥ：模式・数值决定按钮OBM,EL,CPD ：7seg显示状态报知LEDＰＲＳ：一旦按该按钮，即使处于任何状态也会E2ROM写保护，返回到扶梯状态显示模式。

一按［ＭＯＤＥ］的按钮，就会象以下那样移动到７seg状态ＬＥＤ亮灯，显示功能切换。

［ＥＬ］ＬＥＤ亮灯［ＣＰＤ］ＬＥＤ亮灯［ＯＢＭ］ＬＥＤ亮灯３．２扶梯状态显示（7seg显示状态报知的［ＥＬ］的ＬＥＤ处于亮灯的状态。

）扶梯状态的显示楼层显示（３层）●○○●○○EL OBM CPD EL OBM CPD交替显示●○○●点阵(Dp)闪烁。

３．３脉冲显示功能（７seg显示状态报知的［ＣＰＤ］的ＬＥＤ处于亮灯状态。

）一按［ＮＵＭ］按钮，就切换显示功能。

・显示方法参照下记・轿箱位置在门区内的时候LED,2的Dp亮灯在板上的蜂鸣器连续鸣叫。

・达到在轿箱井道的中间±１００ｍｍ的位置的话，在板上的蜂鸣器连续蜂鸣。

７segLED。

轿箱脉冲数据显示（０１００脉冲显示时）○○●○○●EL OBM CPD EL OBM CPD在４位的位置脉冲上的２位显示中、ＬＥＤ２的Dp亮灯。

下２位表中LED1,2的Dp灭掉。

○另外、在运行中切换楼层显示。

（轿箱的位置在门区内的时候、LED1,2的Dp亮灯。

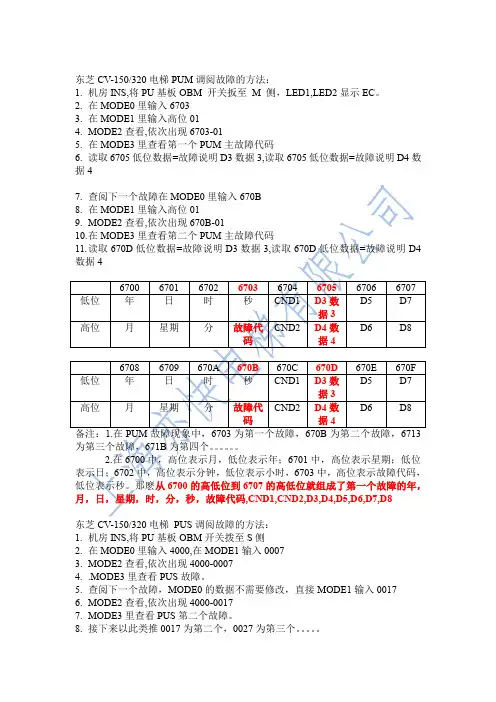

）３．４在板命令功能（７seg显示状态报知的［ＯＢＭ］的ＬＥＤ处于亮灯的状态。

）在板功能、靠选择命令模式可以执行多种功能。

（命令模式是１６进制从０１到１１的。

）在次仅说明高速运转调整中所需要的最低限的功能。

命令模式选择方法1)选择「在板功能模式」的话７segＬＥＤ就变成０．０．（闪烁）。

2)按［NUM］按钮来变更模式。

按1次［NUM］按钮，７segＬＥＤ就显示成０．１．（闪烁）。

按2次［NUM］按钮，７segＬＥＤ就显示成０．２．（闪烁）。

※每按1次［NUM］按钮，每增加1号、边按［NUM］，每按一次[MODE]按钮模式编号每减少一个。

3)结合命令模式、按［STROBE］钮之后执行。

在下一页上记载了命令模式选择的实际例子。

模式：１０ Ｅ２ＲＯＭ写保护的解除1)按［NUM ］按钮，选到「１０」。

７seg ＬＥＤ的显示是１． ０． （闪烁）2)按［STROBE ］按钮、实施写保护的解除。

在进行了Ｅ２ＲＯＭ数据的修正之后必须按[PRS]钮、应变成写保护禁止。

不设成禁止状态的话， 有破坏数据的危险。

模式：０Ｅ 控制桌面命令设定1)按［NUM ］按钮调到「０Ｅ」。

７seg ＬＥＤ的显示是 ０． Ｅ．2)按[STROBE]按钮、执行「控制桌面命令设定」。

７seg ＬＥＤ显示是 Ｅ． ０． （Ｅ．为亮灯，０．是灯灭）3)用［NUM ］按钮来选择控制桌面命令「０Ｃ」。
